IPv6 WLAN セキュリティの設定

IPv6 WLAN セキュリティの前提条件

クライアント VLAN をスイッチで設定された WLAN にマッピングする必要があります。

IPv6 WLAN セキュリティの制限

RADIUS サーバのサポート

  • 冗長性を保つために複数の RADIUS サーバが設定されている場合、バックアップが適切に機能するようにするには、すべてのサーバでユーザ データベースを同一にする必要があります。

Radius ACS サポート

  • Cisco Secure Access Control Server（ACS）とスイッチの両方で、RADIUS を設定する必要があります。

  • RADIUS は、Cisco Secure ACS バージョン 3.2 以降のリリースでサポートされます。

IPv6 WLAN セキュリティについて

RADIUS の概要

Remote Authentication Dial-In User Service（RADIUS）とは、ネットワークへの管理アクセス権を取得しようとするユーザに対して中央管理されたセキュリティ機能を提供する、クライアント/サーバ プロトコルです。これは、ローカル EAP に類似したバックエンド データベースとして機能し、認証サービスおよびアカウンティング サービスを提供します。

  • 認証：スイッチにログインしようとするユーザを検証するプロセス。

    スイッチで RADIUS サーバに対してユーザが認証されるようにするには、ユーザは有効なユーザ名とパスワードを入力する必要があります。複数のデータベースを設定する場合は、バックエンド データベースを試行する順序を指定します。

  • アカウンティング：ユーザによる処理と変更を記録するプロセス。

    ユーザによる処理が正常に実行される度に、RADIUS アカウンティング サーバでは、変更された属性、変更を行ったユーザのユーザ ID、ユーザがログインしたリモート ホスト、コマンドが実行された日付と時刻、ユーザの認可レベル、および実行された処理と入力された値の説明がログに記録されます。RADIUS アカウンティング サーバが到達不能の場合、ユーザは中断なく、セッションを続行できます。

ユーザ データグラム プロトコル：RADIUS では、その転送にユーザ データグラム プロトコル（UDP）を使用します。RADIUS では、1 つのデータベースが保持されます。そして、UDP ポート 1812 で受信認証要求がリッスンされ、UDP ポート 1813 で受信アカウンティング要求がリッスンされます。アクセス コントロールを要求するスイッチは、クライアントとして動作し、サーバから AAA サービスを要求します。スイッチとサーバ間のトラフィックは、プロトコルで定義されるアルゴリズムと、両方のデバイスにおいて設定される共有秘密キーによって暗号化されます。

複数の RADIUS アカウンティングおよび認証サーバを設定します。たとえば、1 台の RADIUS 認証サーバを中央に配置し、複数の RADIUS アカウンティング サーバを異なる地域に配置できます。同じタイプのサーバを複数設定すると、最初のサーバで障害が発生したり、接続不能になったりしても、コントローラは、必要に応じて 2 台目や 3 台目あるいはそれ以降のサーバへの接続を自動的に試行します。

RADIUS 方式が WLAN に対して設定されている場合、スイッチは WLAN に対して設定されている RADIUS 方式を使用します。ローカル EAP を使用するように WLAN を設定すると、WLAN で設定されている RADIUS 方式はローカルをポイントします。WLAN には、使用するローカル EAP プロファイルの名前を設定する必要もあります。

RADIUS 方式が WLAN に対して設定されていない場合、スイッチはグローバル モードで定義されているデフォルトの RADIUS 方式を使用します。

ローカル EAP について

ローカル EAP は、ユーザおよびワイヤレス クライアントのローカル認証を可能にする認証方式です。この方式は、バックエンド システムが妨害されたり、外部認証サーバが停止した場合でも、ワイヤレス クライアントへの接続を維持できるように、リモート オフィスで使用する目的で設計されています。ローカル EAP を有効にすると、スイッチは認証サーバおよびローカル ユーザ データベースとして機能するため、外部認証サーバに依存する必要がなくなります。ローカル EAP は、ローカル ユーザ データベースまたは LDAP バックエンド データベースからユーザのクレデンシャルを取得して、ユーザを認証します。ローカル EAP では、コントローラとワイヤレス クライアント間で、LEAP、EAP-FAST、EAP-TLS、PEAPv0/MSCHAPv2、および PEAPv1/GTC 認証方式をサポートします。

EAP プロファイル名なしで実施される、または存在しない名前の EAP プロファイルが実施される場合、EAP はデフォルトでローカル認証用の EAP 方式を割り当てません。


（注）

LDAP バックエンド データベースでは、ローカル EAP 方式として、EAP-TLS、EAP-FAST/GTC、および PEAPv1/GTC がサポートされます。LEAP、EAP-FAST/MSCHAPv2、および PEAPv0。MSCHAPv2 は平文のパスワードを返すように LDAP サーバが設定されている場合にのみサポートされます。


（注）

スイッチは、Microsoft Active Directory や Novell の eDirectory などの外部 LDAP データベースに対するローカル EAP 認証をサポートしています。Novell の eDirectory に対するローカル EAP 認証用にコントローラを設定する方法の詳細については、『Configure Unified Wireless Network for Authentication Against Novell's eDirectory Database』ホワイトペーパーを参照してください。

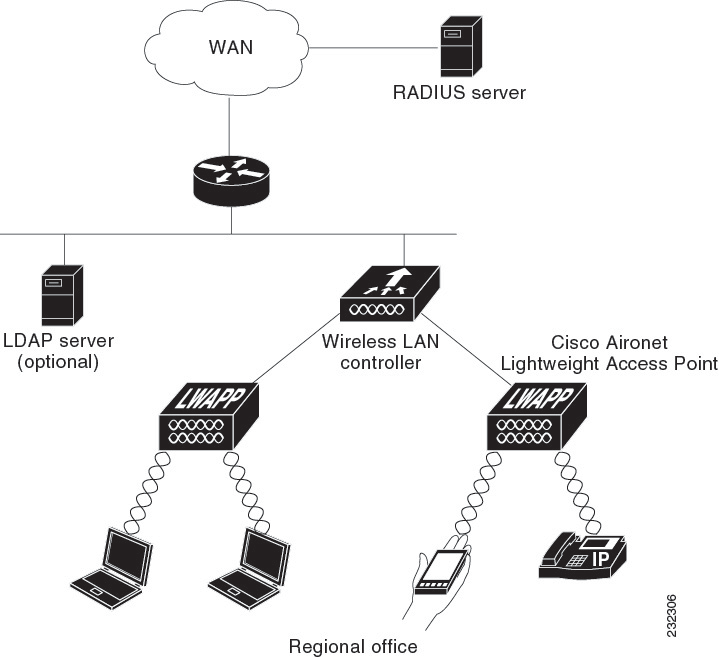

図 1. ローカル EAP の例



関連タスク
ローカル ユーザの作成
クライアント VLAN とインターフェイスの作成
EAP プロファイルの設定
クライアント VLAN の作成
外部 RADIUS サーバを使用した 802.1x WLAN の作成

IPv6 WLAN セキュリティの設定方法

ローカル認証の設定

ローカル ユーザの作成

手順の概要

    1.    configure terminal

    2.    username aaa_test

    3.    password 0 aaa_test

    4.    end


手順の詳細
     コマンドまたはアクション目的
    ステップ 1configure terminal


    例：
    Switch# configure terminal


    グローバル コマンド モードを開始します。


    ステップ 2username aaa_test


    例：
    Switch(config)# username aaa_test


    ユーザ名を作成します。


    ステップ 3password 0 aaa_test


    例：
    Switch(config)# usernameaaa_test password 0 aaa_test


    ユーザ名のパスワードを割り当てます。


    ステップ 4end


    例：
    Switch(config)# end


    特権 EXEC モードに戻ります。また、Ctrl+Z キーを押しても、グローバル コンフィギュレーション モードを終了できます。



    Switch# configure terminal
Switch(config)# username aaa_test password 0 aaa_test
Switch(config)# end

    関連コンセプト
    IPv6 WLAN セキュリティについて

    クライアント VLAN とインターフェイスの作成

    手順の概要

      1.    configure terminal

      2.    vlan

      3.    exit

      4.    interface vlan vlan_ID

      5.    ip address

      6.    ipv6 address

      7.    end


    手順の詳細
       コマンドまたはアクション目的
      ステップ 1configure terminal


      例：
      Switch# configure terminal


      グローバル コマンド モードを開始します。


      ステップ 2vlan


      例：
      Switch(config)# vlan 137


      VLAN を作成します。



      ステップ 3exit


      例：
      Switch (config-vlan)# exit


      VLAN コンフィギュレーション モードを終了します。


      ステップ 4interface vlan vlan_ID


      例：
      Switch (config)# interface vlan 137


      インターフェイスに VLAN を関連付けます。


      ステップ 5ip address


      例：
      Switch(config-if)# ip address 10.7.137.10 255.255.255.0


      VLAN インターフェイスに IP アドレスを割り当てます。



      ステップ 6ipv6 address


      例：
      Switch(config-if)#ipv6 address 2001:db8::20:1/64


      VLAN インターフェイスに IPv6 アドレスを割り当てます。



      ステップ 7end


      例：
      Switch(config)# end


      特権 EXEC モードに戻ります。また、Ctrl+Z キーを押しても、グローバル コンフィギュレーション モードを終了できます。


      Switch# configure terminal
Switch(config)# vlan 137
Switch(config-vlan)#exit
Switch(config)#interface vlan 137
Switch(config-if)#ip address 10.7.137.10 255.255.255.0
Switch(config-if)#ipv6 address 2001:db8::20:1/64
Switch(config-if)#end
      関連コンセプト
      IPv6 WLAN セキュリティについて

      EAP プロファイルの設定

      手順の概要

        1.    eap profile name

        2.    method leap

        3.    method tls

        4.    method peap

        5.    method fast

        6.    method mschapv2

        7.    method md5

        8.    method gtc

        9.    method fast profile my-fast

        10.    description my_localeap profile

        11.    exit

        12.    eap method fast profilemyFast

        13.    authority-id [identity|information]

        14.    local-key 0 key-name

        15.    pac-password 0 password

        16.    end


      手順の詳細
         コマンドまたはアクション目的
        ステップ 1eap profile name


        例：
        Switch(config)# eap profile wcm_eap_prof


        EAP プロファイルを作成します。


        ステップ 2method leap


        例：
        Switch(config-eap-profile)# method leap


        プロファイルで EAP-LEAP 方式を設定します。


        ステップ 3method tls


        例：
        Switch(config-eap-profile)# method tls


        プロファイルで EAP-TLS 方式を設定します。



        ステップ 4method peap


        例：
        Switch(config-eap-profile)# method peap


        プロファイルで PEAP 方式を設定します。


        ステップ 5method fast


        例：
        Switch(config-eap-profile)# method fast


        プロファイルで EAP-FAST 方式を設定します。


        ステップ 6method mschapv2


        例：
        Switch(config-eap-profile)# method mschapv2


        プロファイルで EAP-MSCHAPV2 方式を設定します。


        ステップ 7method md5


        例：
        Switch(config-eap-profile)# method md5


        プロファイルで EAP-MD5 方式を設定します。


        ステップ 8method gtc


        例：
        Switch(config-eap-profile)# method gtc


        プロファイルで EAP-GTC 方式を設定します。


        ステップ 9method fast profile my-fast


        例：
        Switch(config-eap-profile)# eap method fast profile my-fast
Switch (config-eap-profile)#description my_local eap profile


        my-fast という EAP プロファイルを作成します。


        ステップ 10description my_localeap profile


        例：
        Switch (config-eap-profile)#description my_local eap profile


        ローカル プロファイルの説明を指定します。


        ステップ 11exit


        例：
        Switch (config-eap-profile)# exit


        eap プロファイル コンフィギュレーション モードを終了します。


        ステップ 12eap method fast profilemyFast


        例：
        Switch (config)# eap method fast profile myFast


        EAP 方式プロファイルを設定します。


        ステップ 13 authority-id [identity|information]


        例：
        Switch(config-eap-method-profile)# authority-id identity my_identity
Switch(config-eap-method-profile)#authority-id information my_information


        EAP 方式プロファイルの認証局 ID および情報を設定します。


        ステップ 14local-key 0 key-name


        例：
        Switch(config-eap-method-profile)# local-key 0 test


        ローカル サーバ キーを設定します。


        ステップ 15pac-password 0 password


        例：
        Switch(config-eap-method-profile)# pac-password 0 test


        手動の PAC プロビジョニング用の PAC パスワードを設定します。


        ステップ 16end


        例：
        Switch(config)# end


        特権 EXEC モードに戻ります。また、Ctrl+Z キーを押しても、グローバル コンフィギュレーション モードを終了できます。


        Switch(config)#eap profile wcm_eap_prof
Switch(config-eap-profile)#method leap
Switch(config-eap-profile)#method tls
Switch(config-eap-profile)#method peap
Switch(config-eap-profile)#method mschapv2
Switch(config-eap-profile)#method md5
Switch(config-eap-profile)#method gtc
Switch(config-eap-profile)#eap method fast profile my-fast
Switch (config-eap-profile)#description my_local eap profile
Switch(config-eap-profile)# exit
Switch (config)# eap method fast profile myFast
Switch(config-eap-method-profile)#authority-id identity my_identity
Switch(config-eap-method-profile)#authority-id information my_information
Switch(config-eap-method-profile)#local-key 0 test
Switch(config-eap-method-profile)#pac-password 0 test
Switch(config-eap-method-profile)# end
        関連コンセプト
        IPv6 WLAN セキュリティについて

        ローカル認証モデルの作成

        手順の概要

          1.    aaa 新しいモデル

          2.    authentication dot1x default local

          3.    dot1x 方式リスト local

          4.    aaa authentication dot1x dot1x_ 名 local

          5.    aaa authorization credential-download name local

          6.    aaa local authentication auth-name authorization authorization-name

          7.    session ID

          8.    dot1x system-auth-control


        手順の詳細
           コマンドまたはアクション目的
          ステップ 1aaa 新しいモデル


          例：
          Switch(config)# aaa new-model


          AAA 認証モデルを作成します。


          ステップ 2authentication dot1x default local


          例：
          Switch(config)# aaa authentication dot1x default local


          他の方法が見つからない場合、dot1x でデフォルトのローカル RADIUS を使用する必要があることを意味します。


          ステップ 3dot1x 方式リスト local


          例：
          Switch(config)# aaa authentication dot1x wcm_local local


          wcm_local 方式リスト用のローカル認証を割り当てます。


          ステップ 4aaa authentication dot1x dot1x_ 名 local


          例：
          Switch(config)# aaa authentication dot1x aaa_auth local


          dot1x 方式用のローカル認証を設定します。


          ステップ 5aaa authorization credential-download name local


          例：
          Switch(config)# aaa authorization credential-download wcm_author local


          Local/RADIUS/LDAP から EAP クレデンシャルをダウンロードするようにローカル データベースを設定します。


          ステップ 6aaa local authentication auth-name authorization authorization-name


          例：
          Switch(config)# aaa local authentication wcm_local authorization wcm_author


          ローカル認証および許可を選択します。


          ステップ 7session ID


          例：
          Switch(config)# aaa session-id common


          AAA のセッション ID を設定します。


          ステップ 8dot1x system-auth-control


          例：
           Switch(config)# dot1x system-auth-control


          dot.1x システム認証制御をイネーブルにします。


          Switch(config)# aaa new-model
Switch(config)# aaa authentication dot1x default local
Switch(config)# aaa authentication dot1x wcm-local local
Switch(config)# aaa authentication dot1x aaa_auth local
Switch(config)# aaa authorization credential-download wcm_author local
Switch(config)# aaa local authentication wcm_local authorization wcm_author
Switch(config)# aaa session-id common
Switch(config)# dot1x system-auth-control

          クライアント WLAN の作成


          （注）
          この例では、ダイナミック WEP の 802.1x を使用しています。ワイヤレス クライアントでサポートされ、スイッチで設定可能な他の任意のセキュリティ メカニズムも使用できます。
          手順の概要

            1.    configure terminal

            2.    wlan wlan name <identifier> SSID

            3.    broadcast-ssid

            4.    no security wpa

            5.    security dot1x

            6.    security dot1x authentication-list wcm-local

            7.    local-auth wcm_eap_prof

            8.    client vlan 137

            9.    no shutdown

            10.    end


          手順の詳細
             コマンドまたはアクション目的
            ステップ 1configure terminal


            例：
            Switch# configure terminal


            グローバル コマンド モードを開始します。


            ステップ 2wlan wlan name <identifier> SSID


            例：
            Switch(config)# wlan wlanProfileName 1 ngwcSSID


            WLAN を作成します。


            ステップ 3broadcast-ssid


            例：
            Switch(config-wlan)# broadcast-ssid


            WLAN で SSID をブロードキャストするように設定します。


            ステップ 4no security wpa


            例：
            Switch(config-wlan)# no security wpa


            WLAN の wpa をディセーブルにして、802.1x をイネーブルにします。


            ステップ 5security dot1x


            例：
            Switch(config-wlan)# security dot1x


            WLAN の 802.1x 暗号化セキュリティを設定します。


            ステップ 6security dot1x authentication-list wcm-local


            例：
            Switch(config-wlan)# security dot1x authentication-list wcm-local


            dot1x 認証用に WLAN へのサーバ グループ マッピングを設定します。


            ステップ 7local-auth wcm_eap_prof


            例：
            Switch (config-wlan)# local-auth wcm_eap_profile


            ローカル認証用に WLAN に eap プロファイルを設定します。


            ステップ 8client vlan 137


            例：
            Switch(config-wlan)# client vlan 137


            WLAN に VLAN を関連付けます。


            ステップ 9no shutdown


            例：
            Switch(config-wlan)# no shutdown


            WLAN をイネーブルにします。


            ステップ 10end


            例：
            Switch(config)# end


            特権 EXEC モードに戻ります。また、Ctrl+Z キーを押しても、グローバル コンフィギュレーション モードを終了できます。


            Switch# config terminal
Switch(config)#wlan wlanProfileName 1 ngwcSSID
Switch(config-wlan)#broadcast-ssid
Switch(config-wlan)#no security wpa
Switch(config-wlan)#security dot1x
Switch(config-wlan)#security dot1x authentication-list wcm-local
Switch (config-wlan)# local-auth wcm_eap_prof
Switch(config-wlan)#client vlan 137
Switch(config-wlan)#no shutdown
Switch(config-wlan)#end
Switch#
            関連タスク
            WPA2+AES 用クライアント VLAN の作成

            WPA2+AES でのローカル認証の設定

            手順の概要

              1.    configure terminal

              2.    aaa 新しいモデル

              3.    dot1x system-auth-control

              4.    aaa authentication dot1x default local

              5.    aaa local authorization credential-download default local

              6.    aaa local authentication default authorization default

              7.    eap profile wcm_eap_プロファイル

              8.    method leap

              9.    end


            手順の詳細
               コマンドまたはアクション目的
              ステップ 1configure terminal


              例：
              Switch# configure terminal


              グローバル コマンド モードを開始します。


              ステップ 2aaa 新しいモデル


              例：
              Switch(config)# aaa new-model


              AAA 認証モデルを作成します。


              ステップ 3dot1x system-auth-control


              例：
              Switch(config)# dot1x system-auth-control


              dot1x システム認証制御をイネーブルにします。


              ステップ 4aaa authentication dot1x default local


              例：
              Switch(config)# aaa authentication dot1x default local


              デフォルト dot1x 方式用のローカル認証を設定します。


              ステップ 5aaa local authorization credential-download default local


              例：
              Switch(config)# aaa authorization credential-download default local


              ローカル サーバから EAP クレデンシャルをダウンロードするようにデフォルト データベースを設定します。


              ステップ 6aaa local authentication default authorization default


              例：
              Switch(config)# aaa local authentication default authorization default


              デフォルトのローカル認証および許可を選択します。


              ステップ 7eap profile wcm_eap_プロファイル


              例：
              Switch(config)#eap profile wcm_eap_profile


              EAP プロファイルを作成します。


              ステップ 8method leap


              例：
              Switch(config)# method leap


              プロファイルで EAP-LEAP 方式を設定します。


              ステップ 9end


              例：
              Switch(config)# end


              特権 EXEC モードに戻ります。また、Ctrl+Z キーを押しても、グローバル コンフィギュレーション モードを終了できます。



              Switch# configure terminal
Switch(config)# aaa new-model
Switch(config)# dot1x system-auth-control
Switch(config)# aaa authentication dot1x default local
Switch(config)# aaa authorization credential-download default local
Switch(config)# aaa local authentication default authorization default
Switch(config)#eap profile wcm_eap_profile
Switch(config)# method leap
Switch(config)# end

              WPA2+AES 用クライアント VLAN の作成

              ローカル認証の WPA2+AES タイプの VLAN を作成します。この VLAN は、後で WLAN にマッピングされます。

              手順の概要

                1.    configure terminal

                2.    vlan vlan_ID

                3.    exit

                4.    interface vlan vlan_ID

                5.    ip address

                6.    ipv6 address

                7.    exit


              手順の詳細
                 コマンドまたはアクション目的
                ステップ 1configure terminal


                例：
                Switch# configure terminal


                グローバル コマンド モードを開始します。


                ステップ 2vlan vlan_ID


                例：
                Switch (config)# vlan 105


                VLAN を作成します。


                ステップ 3exit


                例：
                Switch (config-vlan)# exit


                VLAN モードを終了します。


                ステップ 4interface vlan vlan_ID


                例：
                Switch(config)# interface vlan 105


                インターフェイスに VLAN を関連付けます。


                ステップ 5ip address


                例：
                Switch(config-if)# ip address  10.8.105.10  255.255.255.0


                VLAN インターフェイスに IP アドレスを割り当てます。


                ステップ 6ipv6 address


                例：
                Switch(config-if)#ipv6 address 2001:db8::10:1/64


                VLAN インターフェイスに IPv6 アドレスを割り当てます。


                ステップ 7exit


                例：
                Switch (config-if)# exit


                インターフェイス モードを終了します。



                Switch# configure terminal
Switch(config)# vlan105
Switch (config-vlan)# exit
Switch (config)# interface vlan 105
Switch(config-if)#ip address 10.8.105.10 255.255.255.0
Switch(config-if)#ipv6 address 2001:db8::10:1/64
Switch(config-if)#exit
Switch(config)#

                関連タスク
                クライアント WLAN の作成

                WPA2+AES 用 WLAN の作成

                WLAN を作成し、WPA2+AES 用に作成されたクライアント VLAN にマッピングします。

                手順の概要

                  1.    configure terminal

                  2.    wlan wpas2-aes-wlan 1 wpas2-aes-wlan

                  3.    client vlan 105

                  4.    local-auth wcm_eap_プロファイル

                  5.    security dot1x authentication-list default

                  6.    no shutdown

                  7.    end


                手順の詳細
                   コマンドまたはアクション目的
                  ステップ 1configure terminal


                  例：
                  Switch# configure terminal


                  グローバル コマンド モードを開始します。


                  ステップ 2wlan wpas2-aes-wlan 1 wpas2-aes-wlan


                  例：
                  Switch(config)#wlan wpa2-aes-wlan 1 wpa2-aes-wlan
Switch(config-wlan)#


                  WLAN を作成します。


                  ステップ 3client vlan 105


                  例：
                  Switch(config-wlan)#client vlan 105
Switch(config-wlan)#


                  クライアント VLAN に WLAN をマッピングします。


                  ステップ 4local-auth wcm_eap_プロファイル


                  例：
                  Switch(config-wlan)#local-auth wcm_eap_profile


                  WLAN に EAP プロファイルを作成し、設定します。


                  ステップ 5security dot1x authentication-list default


                  例：
                  Switch(config-wlan)#security dot1x authentication-list default


                  デフォルトの dot1x 認証リストを使用します。


                  ステップ 6no shutdown


                  例：
                  Switch(config-wlan)#no shutdown
Switch(config-wlan)#


                  WLAN をイネーブルにします。


                  ステップ 7end


                  例：
                  Switch(config)# end


                  特権 EXEC モードに戻ります。 また、Ctrl+Z キーを押しても、グローバル コンフィギュレーション モードを終了できます。



                  Switch# configure terminal
Switch(config)#wlan wpa2-aes-wlan 1 wpa2-aes-wlan
Switch(config-wlan)#client vlan 105
Switch(config-wlan)#local-auth wcm_eap_profile
Switch(config-wlan)#security dot1x authentication-list default
Switch(config-wlan)#no shutdown
Switch(config-wlan)# exit

                  外部 RADIUS サーバの設定

                  RADIUS 認証サーバ ホストの設定

                  手順の概要

                    1.    configure terminal

                    2.    radius server One

                    3.    address ipv4 address auth-portauth_port_number acct-port acct_port_number

                    4.    address ipv6 address auth-portauth_port_number acct-port acct_port_number

                    5.    key 0cisco

                    6.


                  手順の詳細
                     コマンドまたはアクション目的
                    ステップ 1configure terminal


                    例：
                    Switch# configure terminal


                    グローバル コマンド モードを開始します。


                    ステップ 2radius server One


                    例：
                    Switch (config)# radius server One


                    RADIUS サーバを作成します。


                    ステップ 3address ipv4 address auth-portauth_port_number acct-port acct_port_number


                    例：
                    Switch (config-radius-server)# address ipv4 10.10.10.10 auth-port 1812 acct-port 1813


                    RADIUS サーバの IPv4 アドレスを設定します。


                    ステップ 4address ipv6 address auth-portauth_port_number acct-port acct_port_number


                    例：
                    Switch (config-radius-server)# address ipv6 2001:db8::25:2 auth-port 1812 acct-port 1813
                                          		RADIUS サーバの IPv6 アドレスを設定します。
                    ステップ 5key 0cisco


                    例：
                    Switch (config-radius-server)# key 0 cisco


                    exit


                    ステップ 6


                    例：
                    Switch (config-radius-server)# exit


                    RADIUS サーバ モードを終了します。



                    Switch# configure terminal
Switch (config)# radius server One
Switch (config-radius-server)# address ipv4 10.10.10.10 auth-port 1812 acct-port 1813
Switch (config-radius-server)# address ipv6 2001:db8::25:2 auth-port 1812 acct-port 1813
Switch (config-radius-server)# key 0 cisco
Switch (config-radius-server)#exit

                    関連タスク
                    RADIUS 認証サーバ グループの設定

                    RADIUS 認証サーバ グループの設定

                    手順の概要

                      1.    configure terminal

                      2.    aaa new-model

                      3.    aaa group server radius wcm_rad

                      4.    server <ip address>auth-port1812acct-port1813

                      5.    aaa authentication dot1x method_list group wcm_rad

                      6.    dot1x system-auth-control

                      7.    aaa session-idcommon


                    手順の詳細
                       コマンドまたはアクション目的
                      ステップ 1configure terminal


                      例：
                      Switch# configure terminal


                      グローバル コマンド モードを開始します。


                      ステップ 2aaa new-model


                      例：
                      Switch(config)#aaa new-model


                      AAA 認証モデルを作成します。


                      ステップ 3aaa group server radius wcm_rad


                      例：
                      Switch(config)# aaa group server radius wcm_rad
Switch(config-sg-radius)#


                      RADIUS サーバ グループを作成します。


                      ステップ 4server <ip address>auth-port1812acct-port1813


                      例：
                      Switch(config-sg-radius)# server One auth-port 1812 acct-port 1813
Switch(config-sg-radius)# server Two auth-port 1812 acct-port 1813
Switch(config-sg-radius)# server Three auth-port 1812 acct-port 1813


                      ステップ 3 で作成した RADIUS グループにサーバを追加します。RADIUS アカウンティング サーバおよび認証サーバの UDP ポートを設定します。


                      ステップ 5aaa authentication dot1x method_list group wcm_rad


                      例：
                      Switch(config)# aaa authentication dot1x method_list group wcm_rad


                      RADIUS グループに方式リストをマッピングします。


                      ステップ 6dot1x system-auth-control


                      例：
                      Switch(config)# dot1x system-auth-control


                      RADIUS グループのシステム認証制御をイネーブルにします。


                      ステップ 7aaa session-idcommon


                      例：
                      Switch(config)# aaa session-id common


                      RADIUS グループから、特定のコールに対して送信されるすべてのセッション ID 情報が同じであることを確認します。



                      Switch# configure terminal
Switch(config)# aaa new-model
Switch(config)# aaa group server radius wcm_rad
Switch(config-sg-radius)# server One auth-port 1812 acct-port 1813
Switch(config-sg-radius)# server Two auth-port 1812 acct-port 1813
Switch(config-sg-radius)# server Three auth-port 1812 acct-port 1813
Switch(config)# aaa authentication dot1x method_list group wcm_rad
Switch(config)# dot1x system-auth-control
Switch(config)# aaa session-id common
Switch(config)#

                      関連タスク
                      RADIUS 認証サーバ ホストの設定

                      クライアント VLAN の作成

                      手順の概要

                        1.    configure terminal

                        2.    vlan 137

                        3.    exit

                        4.    interface vlan 137

                        5.    ip address 10.7.137.10 255.255.255.0

                        6.    ipv6 address 2001:db8::30:1/64

                        7.    end


                      手順の詳細
                         コマンドまたはアクション目的
                        ステップ 1configure terminal


                        例：
                        Switch# configure terminal


                        グローバル コマンド モードを開始します。


                        ステップ 2vlan 137


                        例：
                        Switch(config)# vlan 137


                        VLAN を作成してインターフェイスに関連付けます。


                        ステップ 3exit


                        例：
                        Switch (config-vlan)# exit


                        VLAN モードを終了します。


                        ステップ 4interface vlan 137


                        例：
                        Switch (config)# interface vlan 137


                        インターフェイスに VLAN を割り当てます。


                        ステップ 5ip address 10.7.137.10 255.255.255.0


                        例：
                        Switch(config-if)# ip address 10.7.137.10 255.255.255.0


                        VLAN インターフェイスに IPv4 アドレスを割り当てます。


                        ステップ 6ipv6 address 2001:db8::30:1/64


                        例：
                        Switch(config-if)# ipv6 address  2001:db8::30:1/64


                        VLAN インターフェイスに IPv6 アドレスを割り当てます。


                        ステップ 7end


                        例：
                        Switch(config)# end


                        特権 EXEC モードに戻ります。 また、Ctrl+Z キーを押しても、グローバル コンフィギュレーション モードを終了できます。



                        Switch# configure terminal
Switch(config)# vlan137
Switch(config-vlan)# exit
Switch(config)# interface vlan137
Switch(config-if)# ip address 10.7.137.10 255.255.255.0
Switch(config-if)# ipv6 address 2001:db8::30:1/64
Switch(config-if)# end

                        関連コンセプト
                        IPv6 WLAN セキュリティについて
                        外部 RADIUS サーバを使用した 802.1x WLAN の作成

                        外部 RADIUS サーバを使用した 802.1x WLAN の作成

                        手順の概要

                          1.    configure terminal

                          2.    wlan ngwc-1x<ssid>ngwc-1x

                          3.    broadcast-ssid

                          4.    no security wpa

                          5.    security dot1x

                          6.    security dot1x authentication-list wcm-rad

                          7.    client vlan 137

                          8.    no shutdown

                          9.    end


                        手順の詳細
                           コマンドまたはアクション目的
                          ステップ 1configure terminal


                          例：
                          Switch# configure terminal


                          グローバル コマンド モードを開始します。


                          ステップ 2wlan ngwc-1x<ssid>ngwc-1x


                          例：
                          Switch(config)# wlan ngwc_8021x 2 ngwc_8021x


                          802.1x 認証用の新しい WLAN を作成します。


                          ステップ 3broadcast-ssid


                          例：
                          Switch(config-wlan)# broadcast-ssid


                          WLAN で SSID をブロードキャストするように設定します。


                          ステップ 4no security wpa


                          例：
                          Switch(config-wlan)# no security wpa


                          WLAN の WPA をディセーブルにして、802.1x をイネーブルにします。


                          ステップ 5security dot1x


                          例：
                          Switch(config-wlan)# security dot1x


                          WLAN の 802.1x 暗号化セキュリティを設定します。


                          ステップ 6security dot1x authentication-list wcm-rad


                          例：
                          Switch(config-wlan)# security dot1x authentication-list wcm-rad


                          dot1x 認証用に WLAN へのサーバ グループ マッピングを設定します。


                          ステップ 7client vlan 137


                          例：
                          Switch(config-wlan)# client vlan 137


                          WLAN に VLAN を関連付けます。


                          ステップ 8no shutdown


                          例：
                          Switch(config-wlan)# no shutdown


                          WLAN をイネーブルにします。


                          ステップ 9end


                          例：
                          Switch(config)# end


                          特権 EXEC モードに戻ります。また、Ctrl+Z キーを押しても、グローバル コンフィギュレーション モードを終了できます。


                          Switch# configure terminal
Switch(config)#wlan ngwc_8021x 2 ngwc_8021x
Switch(config-wlan)# broadcast-ssid
Switch(config-wlan)# no security wpa
Switch(config-wlan)# security dot1x
Switch(config-wlan)# security dot1x authentication-list wcm-rad
Switch(config-wlan)# client vlan 137
Switch(config-wlan)# no shutdown
Switch(config-wlan)# end
                          関連コンセプト
                          IPv6 WLAN セキュリティについて
                          関連タスク
                          クライアント VLAN の作成

                          その他の参考資料

                          関連資料

                          関連項目 マニュアル タイトル
                          IPv6 コマンド リファレンス IPv6 Command Reference (Catalyst 3850 Switches)IPv6 Command Reference (Cisco WLC 5700 Series)
                          WLAN コマンド リファレンス WLAN Command Reference, Cisco IOS XE Release 3SE (Cisco WLC 5700 Series)WLAN Command Reference, Cisco IOS XE Release 3SE (Catalyst 3850 Switches)
                          WLAN の設定 WLAN Configuration Guide, Cisco IOS XE Release 3SE (Cisco WLC 5700 Series)WLAN Configuration Guide, Cisco IOS XE Release 3SE (Catalyst 3850 Switches)

                          エラー メッセージ デコーダ

                          説明 Link

                          このリリースのシステム エラー メッセージを調査し解決するために、エラー メッセージ デコーダ ツールを使用します。

                          https:/​/​www.cisco.com/​cgi-bin/​Support/​Errordecoder/​index.cgi

                          MIB

                          MIB MIB のリンク
                          本リリースでサポートするすべての MIB

                          選択したプラットフォーム、Cisco IOS リリース、およびフィーチャ セットに関する MIB を探してダウンロードするには、次の URL にある Cisco MIB Locator を使用します。

                          http:/​/​www.cisco.com/​go/​mibs

                          シスコのテクニカル サポート

                          説明 Link

                          シスコのサポート Web サイトでは、シスコの製品やテクノロジーに関するトラブルシューティングにお役立ていただけるように、マニュアルやツールをはじめとする豊富なオンライン リソースを提供しています。

                          お使いの製品のセキュリティ情報や技術情報を入手するために、Cisco Notification Service（Field Notice からアクセス）、Cisco Technical Services Newsletter、Really Simple Syndication（RSS）フィードなどの各種サービスに加入できます。

                          シスコのサポート Web サイトのツールにアクセスする際は、Cisco.com のユーザ ID およびパスワードが必要です。

                          http:/​/​www.cisco.com/​support

                          IPv6 WLAN セキュリティの機能情報

                          次の表に、このモジュールで説明した機能をリストし、個別の設定情報へのリンクを示します。

                          機能

                          リリース

                          変更内容

                          IPv6 WLAN セキュリティ機能

                          Cisco IOS XE 3.2SE

                          この機能が導入されました。

                          このドキュメントは役に立ちましたか?

                          Feedbackフィードバック

                          シスコに問い合わせ

                          関連するシスコ コミュニティ ディスカッション

                          シスコをフォロー
                          News Roomイベントブログコミュニティ
                          シスコについて
                          お問い合わせ
                          採用情報
