Cisco NCS 1004 モジュールの取り外しと交換

この章では、Cisco NCS 1004 モジュールを交換する手順について説明します。


注意

NCS 1004 シャーシのすべてのモジュラスロットには、それぞれのモジュール（ラインカード、コントローラ、PSU およびファンユニット）を常に装着する必要があります。シャーシに付属するフィラーモジュールを装着するための、空のラインカードスロット。モジュールの交換またはアップグレード（活性挿抜、OIR）は、周囲温度が摂氏 30 度を下回る場合にのみ実行されます。コンポーネントの過熱を防ぐため、モジュールの OIR は 5 分以内に完了する必要があります。

ラインカードの活性挿抜

Cisco NCS1004 コントローラユニットには、ラインカードのアップグレードまたは交換中に活性挿抜（OIR）を開始するプッシュボタンがあります。フィラーモジュールをラインカードと交換する場合も、同じプロセスに従う必要があります。このボタンは、（ラインカードまたはフィラーカードがシャーシから取り外されたとき）空きスロットからの空気漏れによって熱効率が低下する事態に備えて、システムを準備するために使用します。[OIR] ボタンを押すと、すべてのファンユニットが 90 秒間最大速度で動作し、すべての内部コンポーネントの温度を下げます。90 秒後、ユーザーはシャーシからラインカードまたはフィラーモジュールを安全に取り外すことができます。


注意

ラインカードおよびフィラーモジュール手順の OIR は、周囲温度が摂氏 30 度を下回る場合にのみ実行されます。シャーシコンポーネントの過熱を防ぐため、これらの手順は 5 分以内に完了する必要があります。

手順

ステップ 1

OIR ボタンを押します。次の図を参照してください。

コントローラユニットの ATT LED が点滅し始め、ファンユニットが最大速度に設定されます。

注意



90 秒待ってから続行します。

図 1. ラインカードの交換：コントローラの OIR ボタン

1

OIR ボタン

ステップ 2

点滅が止まったら、シャーシからラインカードを取り外し、別のラインカードと交換します。ラインカードの取り付け手順の詳細については、「ラインカードの取り付け」を参照してください。

ファンユニットは、新しいラインカードモジュールを再度挿入するまで、最大速度で動作し続けます。新しいラインカードが検出されると、ファンユニットは、通常の速度に戻ります。

（注）


ATT LED の点滅停止後から 10 秒以内にフィラーカードまたはラインカードを取り外さなかった場合、ファンユニットは、通常の速度に戻ります。

電源装置の取り外しと交換

ここでは、電源装置の取り外しと交換方法について説明します。

始める前に

電源を切断します。

  • 電源装置の電源を切る前に、ブレーカーの電源を落としてください。

  • AC 電源装置の場合は、ケーブル留めと電源ケーブルを取り外します。

  • DC 電源の場合は、保護カバー、留め具、およびラグを取り外します。

手順

ステップ 1

ロックラッチを左に押してロックを解除します。

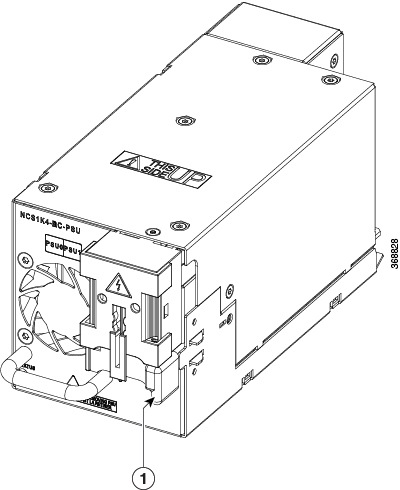

図 2. DC PSU のロックラッチ

1

ロックラッチ

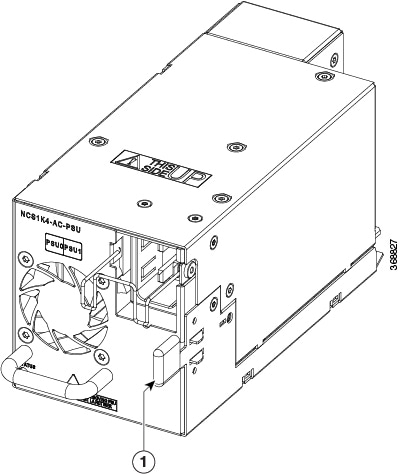

図 3. AC PSU のロックラッチ

1

ロックラッチ

ステップ 2

片手でハンドルを持ち、もう一方の手で PSU を支えながら、PSU をスロットからゆっくりと引き出します。

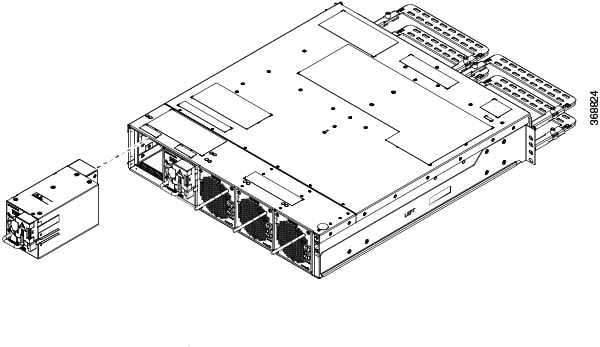

図 4. 電源装置の取り外し

PSU の交換については、「電源モジュール」を参照してください。

コントローラの取り外しと交換

この手順では、コントローラの取り外しと交換について詳しく説明します。

手順

ステップ 1

トルクスドライバを使用して、コントローラの 2 本のネジを緩めます。

ステップ 2

片手でハンドルを持ち、もう一方の手でコントローラを支えながら、コントローラをスロットからゆっくりと取り外します。

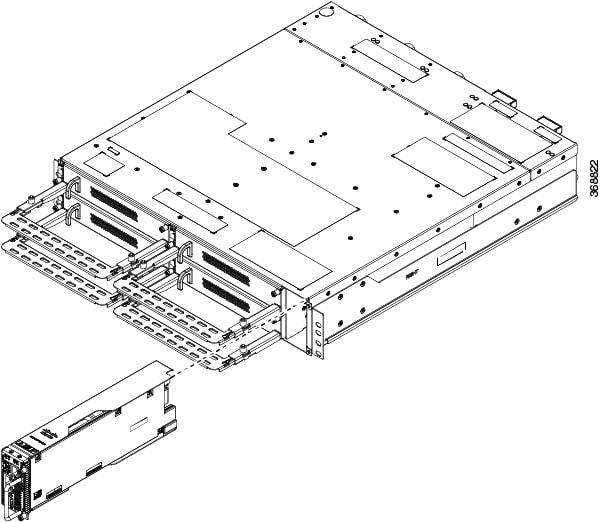

図 5. コントローラの取り外し

次のタスク

コントローラの交換については、「コントローラの設置」を参照してください。

コントローラの取り外しと交換

このタスクを使用して、コントローラバッテリの取り外しと交換を行います。

Before you begin

次の工具および機器をご準備ください。

  • #1 プラスドライバ、5.5 mm 六角トルクドライバ

  • プラスチック製スパッジャー/こじ開け工具

  • プラスチック製またはセラミック製のピンセット

  • 静電気防止用（ESD）ストラップまたは接地マットなどの接地用器具

  • 交換用バッテリ：次のいずれかのオプションから選択します。

    • CR-2032L/BN — Panasonic

    • 06032 101 501 — Varta Microbattery Inc.

    • 100272 — Renata


注意

損傷を防ぐため、必ずキャリアエッジを持ち、静電気防止用（ESD）リスト ストラップやその他の接地装置を使用して取り扱います。

警告

続行する前に、システムがシャットダウンし、電源が切断されていることを確認します。

バッテリを正しく交換しないと、爆発するおそれがあります。バッテリは、同型式のもの、または製造業者が推奨する同等の型式のものとのみ交換してください。使用済みのバッテリは、製造元が指示する方法に従って処分してください。

手順

ステップ 1

コントローラから PCB アセンブリを取り外します。

  1. 7 本の M3x0.5x3 mm ねじを #1 プラスドライバで緩め、前面プレートを取り外します。

    図 6. コントローラ前面プレートの取り外し
    コントローラの前面プレートが取り外されています。

    1

    下部の M3x0.5x3 mm ねじ

    2

    左側の M3x0.5x3 mm ねじ

    3

    上部の M3x0.5x3 mm ねじ

    4

    コントローラハンドル

  2. #1 プラスドライバで側面の 2 本の M2.5x0.45x8 mm ねじを取り外します。

    図 7. 側面ねじの取り外し
    側面の 2 本の M2.5x0.45x8 mm ねじを取り外します。

    1

    		 M2.5x0.45x8 mm ねじ x 2

  3. コントローラーを裏返し、ねじを外して保護カバーを取り外します。

    1. M3×0.5×3.70 mm 六角ナット x 3（5.5 mm 六角ドライバーを使用）

    2. M3x0.5x7 mm ねじ x 2（#1 プラスドライバを使用）

    図 8. サイドパネルの取り外し
    サイドパネルを取り外します。

    1

    M3x0.5x7 mm ねじ x 2

    2

    M3x0.5x3.70 mm 六角ナット x 3

    3

    保護カバー

    （注）



    取り外したねじとナットは、再組み立て時に使用できるよう保管しておきます。

  4. インターポーザコネクタの損傷を防ぐため、PCB アセンブリを慎重に取り外します。

    図 9. PCB アセンブリの取り外し
    PCB アセンブリの取り外し

    1

    インタポーザ コネクタ

    2

    PCB アセンブリ

ステップ 2

RTC バッテリを取り外します。

  1. PCB アセンブリの垂直 RTC バッテリソケットの位置を確認します。

    図 10. 垂直 RTC バッテリソケットの位置を確認する
    PCB アセンブリの垂直 RTC バッテリソケットの位置を確認します。

    1

    垂直 RTC バッテリソケット

  2. プラスチック製スパッジャー工具を使用してソケットからバッテリを取り外し、バネを押して、バッテリを取り外します。

ステップ 3

新しい RTC バッテリを取り付けます。

  1. バッテリの極性を確認します。

    バッテリのプラス側には「CR2032」の文字とプラス記号（+）があり、マイナス側は平らになっています。

  2. バッテリをホルダーの開口部に対して約 30 度の角度でゆっくりと挿入し、マイナスの平らな側が内部の下部バネの接触面に面するようにします。

  3. バッテリをバネに向かってゆっくり押し込み、、カチッという音がして固定タブの下にしっかり収まるまで押し下げます。

  4. バッテリがしっかりと正しく装着されていることを確認します。垂直ホルダーに取り付けるときは、バッテリのプラス側を固定クリップ/タブに向ける必要があります。

ステップ 4

コントローラユニットを再度組み立てます。

  1. PCB アセンブリをキャリアに再度取り付け、インタポーザコネクタが所定の位置にロックされていることを確認します。

  2. 指定されている場合、5.5 ± 0.5 インチポンドのトルクで六角ナットとねじを締めて、保護カバーを取り付けます。

  3. コントローラを裏返し、#1 プラスドライバを使用して 2 本の M2.5x0.45x8 mm ねじを 3.3 ± 0.3 インチポンドのトルクで締めます。

  4. #1 プラスドライバを使用して 7 本の M3x0.5x3 mm ねじを 3.3 ± 0.3 インチポンドのトルクで締めて、前面プレートを再度取り付けます。

    （注）



    最初に前面プレートの側面のねじを締め、次に下部のねじを締めてコネクタの位置を合わせます。
新しい RTC バッテリが正しく取り付けられ、装着されます。コントローラの再組み立ておよび電源投入の準備が整いました。

What to do next

  • コントローラの電源をオンにして、コントローラが新しい RTC バッテリを認識し、バッテリエラーが報告されていないことを確認します。

  • 地域の規則に従って、古いバッテリを安全に廃棄します。

ファンユニットの取り外しと交換

このタスクには、ファンユニットの取り外しと交換に関する情報が含まれています。


注意

摂氏 30 度の周囲温度でのファントレイユニットの OIR 持続時間は 5 分です。

手順

ステップ 1

バネ付きレバーを親指で左に押したままにします（ロック解除位置）。

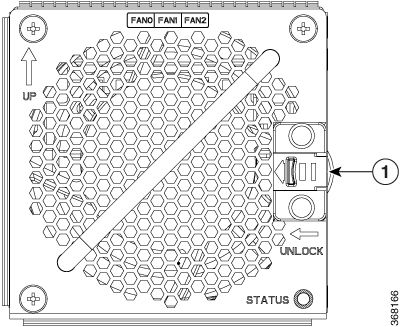

図 11. 保持位置またはロック解除位置にあるバネ付きレバー

1

バネ付きレバー

ステップ 2

ファンユニットのハンドルを使用してファンユニットをシャーシから引き出し、もう一方の手でファンユニットを支えます。

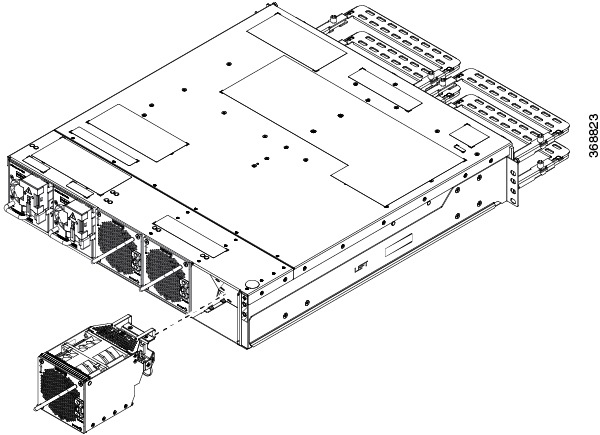

図 12. ファン装置の取り外し

次のタスク

ファンユニットの交換については、「ファンユニットの取り付け」を参照してください。

Secure Erase を使用したディスクのデータの消去

NCS 1004 に障害が発生した場合は、TAC に連絡して、返品許可（RMA）リクエストを開始してください。RMA リクエストを開始する前に、ユーザーは Secure Erase 機能を使用して、NCS 1004 ディスクのデータを安全に消去できます。


警告

この手順は、RMA 時にのみ使用します。

始める前に

RMA 用に計画されている NCS 1004 ユニットは、データセンターとネットワークから取り外す必要があります。ユーザーは、コンソールポートのみを使用して NCS 1004 にアクセスする必要があります。

手順

ステップ 1

NCS 1004 が起動すると（電源の再投入）、次のメッセージが表示されます。


Version 2.19.1266. Copyright (C) 2019 American Megatrends, Inc.
BIOS Date: 07/09/2019 14:44:28 Ver: 0ACHI420
Press <DEL> or <ESC> to enter setup.
Press DEL or ESC key to enter BIOS.

DEL または ESC キーを押して BIOS に入ります。

ステップ 2

矢印キーを使用して [Advanced] タブを選択します。

[Advanced] タブには、HDD Secure Erase などのディスクセキュリティの詳細が表示されます。

ステップ 3

[HDD Secure Erase] を選択して、データを安全に消去します。

Secure Erase をサポートする SSD のリストが表示されます。D:13 は CPU SSD、D:14 はシャーシ SSD です。

ステップ 4

矢印キーを使用して、データを消去する SSD を選択します。

ステップ 5

確認の画面で、[Yes] を選択します。

確認後、選択した SDD 内のデータが安全に消去されます。
