Cisco NCS 1004 の設置準備

この章では、Cisco NCS 1004 の設置準備方法について説明します。

出荷および入荷

シャーシは、次のいずれかの方法で出荷されます。

  • フィラーカードとラインカードを搭載したシャーシ:注文したラインカードの数に基づいてラインカードがプリインストールされたシャーシを受け取り、残りのラインカードスロットにはフィラーカードが付いています。4 つのラインカードを事前注文した場合、シャーシにはフィラーカードが含まれません。パッケージには、シャーシにプリインストールされたラインカードまたはフィラーカードごとに 4 つの光ファイバ管理ブラケットが含まれています。コントローラと 3 つのファンユニットもプリインストールされています。同じパッケージ(シャーシ付き)で利用できる他のアイテムは次のとおりです。
    • すべての設置ハードウェアが含まれているアクセサリキット。

    • スペアのシリアル番号ラベル。

    • 2 つの PSU:AC または DC。PSU の取り付けについては、「モジュールのインストール」の章で説明します。

      AC シャーシ:AC シャーシの注文時に、電源ケーブルを選択します。NEMA または CEE の選択に基づいて、PSU ごとに 90 度ケーブルとストレートケーブルのペアを取得します。AC ケーブルの長さはすべて 4.25 m です。

      表 1. シャーシの電源ケーブル

      ケーブルの種類

      P1 コネクタ

      P2 コネクタ

      CPN

      ストレートケーブル

      NEMA L6-20P

      IEC 60320 – C21

      72-101432-01

      CEE 7/7(ヨーロッパ)

      IEC 60320 – C21

      72-101434-01

      90 度ケーブル

      CEE 7/7(ヨーロッパ)

      IEC 60320 – C21

      72-101425-01

      NEMA L6-20P

      IEC 60320 – C21

      37-1138-01

      図 1. 90 度ケーブル(CEE 7/7)
      図 2. 90 度ケーブル(NEMA L6-20P)
      図 3. ストレートケーブル(NEMA L6-20P)
      図 4. ストレートケーブル(CEE 7/7)

      (注)


      90 度ケーブルは、600 mm のフットプリントを維持するために ETSI ラックにのみ使用されます。


      DC シャーシ:DC シャーシを注文する場合は、PSU ごとに 4 つの電源ラグを取得します(90 度のラグと 180 度のラグのペア)。ETSI ラックの場合、180 度のラグを使用して、600 mm のフットプリントを維持します。

    図 5. DC 電源ケーブルのラグ(180 度)
    図 6. DC 電源ケーブルのラグ(90 度)
    図 7. ブレイクアウトケーブル
    ブレイクアウトケーブル

    (注)


    ブレイクアウトケーブルは、600 mm のフットプリントを維持するために ETSI ラックにのみ使用されます。


    表 2. ブレイクアウトケーブルの仕様

    PID

    CPN

    MPN

    全長(m)

    ONS-4X10-MMCBL-5=

    72-101758-01

    BCJ7F3FM005CSO008

    05 ± 0.30

    ONS-4X10-MMCBL-10=

    72-101759-01

    BCJ7F3FM010CSO008

    10 ± 0.30

    ONS-4X10-MMCBL-20=

    72-101760-01

    BCJ7F3FM020CSO008

    20 ± 0.60

    図 8. 形成可能なブートおよび標準規格のブートが付いたケーブル
    形成可能なブートおよび標準規格のブートが付いたケーブル

    形成可能なブートはラインカードの側面で使用する必要があります。

    表 3. 形成可能なブートおよび標準規格のブートが付いたケーブルの PID

    PID 番号

    CPN 番号

    MPN 番号

    全長(M)

    -ONS-FMPO-SM-5=

    72-101717-01

    MDD3F 3GM005CSO001

    05±0.30 m

    -ONS-FMPO-SM-10=

    72-101718-01

    MDD3F 3GM010CSO001

    10±0.30 m

    -ONS-FMPO-SM-20=

    72-101719-01

    MDD3F 3GM020CSO001

    20±0.60 m

    -ONS-FMPO-SM-30=

    72-101720-01

    MDD3F 3GM030CSO001

    30±0.90 m

    -ONS-FMPO-SM-40=

    72-101721-01

    MDD3F 3GM040CSO001

    40±1.20 m

    -ONS-FMPO-SM-50=

    72-101722-01

    MDD3F 3GM050CSO001

    50±1.50 m

    -ONS-FMPO-SM-60=

    72-101723-01

    MDD3F 3GM060CSO001

    60±1.50 m

    -ONS-FMPO-SM-70=

    72-101724-01

    MDD3F 3GM070CSO001

    70±1.50 m

    -ONS-FMPO-SM-80=

    72-101725-01

    MDD3F 3GM080CSO001

    80±1.50 m

    -ONS-FMPO-SM-90=

    72-101726-01

    MDD3F 3GM090CSO001

    90±1.50 m

    -ONS-FMPO-SM-100=

    72-101727-01

    MDD3F 3GM100CSO001

    100±1.50 m

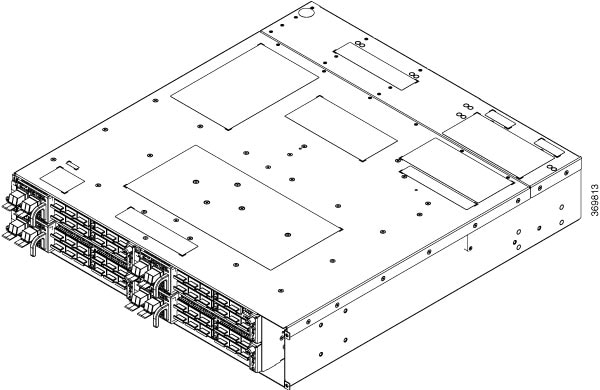

    図 9. ラインカードが付属するシャーシ
  • フィラーカードのみ付属するシャーシ:ラインカードスロットに 4 つのフィラーカードが付属するシャーシを受け取ります。パッケージには、フィラーカードごとに 4 つの光ファイバ管理ブラケットがあります。スペアアイテムとして注文された各ラインカードは個別に出荷され、追加の光ファイバ管理ブラケット(ラインカード用)はラインカードパッケージに含まれています。同じパッケージ内のシャーシに含まれているのは、アクセサリキットのみです。他のすべてのモジュール(ファンユニット、コントローラ、PSU)は別途注文する必要があります。

    モジュールのインストール手順については、「モジュールのインストール」の章を参照してください。

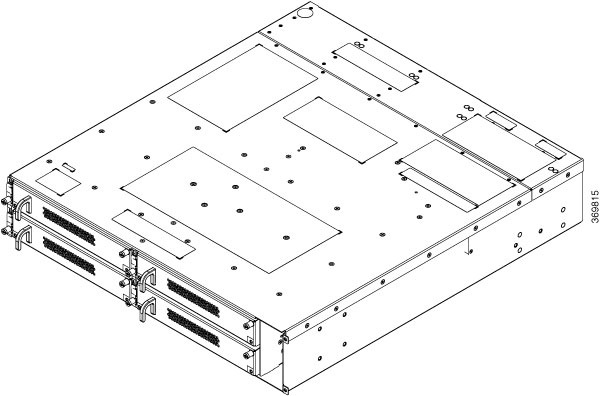

    図 10. フィラーカードが付属するシャーシ

Cisco NCS 1004 の開梱と検証

この手順を実行すると、取り付けに必要なシャーシモジュールがすべて同梱されているかどうかを開梱して確認できます。

手順


ステップ 1

設置場所で Cisco NCS 1004 装置を受け取ったら、ボックスの上部を開けます。

ステップ 2

ボックスからアクセサリとフォームインサートを取り出します。ボックスには、Cisco NCS 1004 および設置に必要なその他のアイテムが含まれています。

ステップ 3

シャーシをパッケージから取り出す際は、シャーシの側面をつかんで持ち上げます。

ルータを持ち上げるときは次の注意事項に従い、けがおよび機器の損傷を回避してください。

  • 機器を 1 人で持ち上げようとしないで、誰かに手伝ってもらってください。

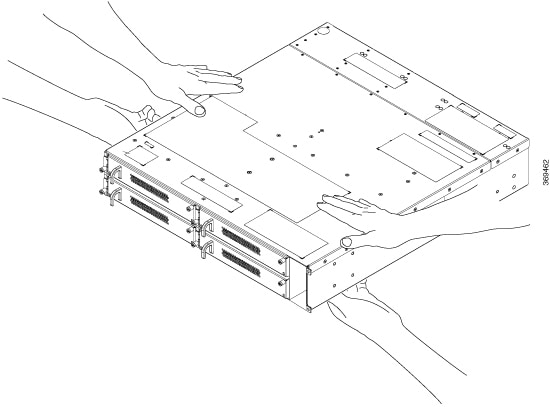

    図 11. NCS 1004 の持ち上げ方

    フル装備されたシャーシの重量は、28.7 kg(63.3 ポンド)にもなります。

  • 足元がしっかりしていることを確認し、両足で機器の重量のバランスを取ります。

  • 機器はゆっくり持ち上げます。急に動かしたり、持ち上げながら体をねじったりしないでください。

  • 背中をまっすぐに保ち、背中ではなく脚で持ち上げます。機器を持ち上げるときにかがむ場合は、腰ではなくひざを曲げて腰に負担がかからないようにします。

ステップ 4

次のことを確認してください。

  • Cisco NCS 1004 が破損していないこと。Cisco NCS 1004 シャーシに傷、曲げ、変色、または変形がないこと。

  • シャーシと一緒に同梱されているモジュールまたは別個に出荷されたモジュールが損傷していないこと。

ステップ 5

シャーシやモジュールに損傷がある場合は、交換についてシスコのセールス エンジニアにお問い合わせください。
