Cisco NCS 1004 の概要

この章では、Cisco NCS 1004 の概要について説明します。

Cisco NCS 1004 の概要

Cisco NCS 1004 シャーシは、メトロ、長距離、海底のアプリケーションに優れたパフォーマンスを提供するユニバーサル トランスポンダ ソリューションを提供する 2RU シャーシです。

Cisco NCS 1004 シャーシには、次のモジュールがあります。

  • 取り外し可能なコントローラ

  • 交換可能な電源装置(PSU)x 2

  • 交換可能なファンユニット x 3

  • ラインカードスロット x 4

NCS 1004 シャーシは、次のラインカードをサポートしています。

  • NCS1K4-1.2T-K9

  • NCS1K4-1.2TL-K9

  • NCS1K4-2-QDD-C-K9

  • NCS1K4-OTN-XP

  • NCS1K4-QXP-K9

Cisco NCS 1004 シャーシの詳細については、Cisco NCS 1004 データシートを参照してください。


(注)


「1.2T」は NCS1K4-1.2T-K9 C バンドラインカード、「1.2TL」は NCS1K4-1.2TL-K9 L バンドラインカード、「2-QDD-C」は NCS1K4-2-QDD-C-K9 C バンドラインカード、「OTN-XP」は NCS1K4-OTN-XP ラインカード、「QXP-K9」は NCS1K4-QXP-K9 ラインカードを指します。


コントローラは前面にあります。PSU とファンユニットはシャーシの背面にあります。次の図に示すように、ラインカードは 4 つのスロットに挿入できます。

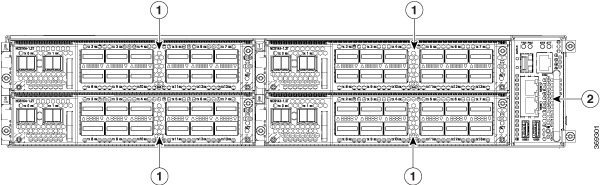

図 1. NCS 1004 の正面図

1

ラインカード

2

コントローラ

PSU とファンユニットのスロットを次の図に示します。

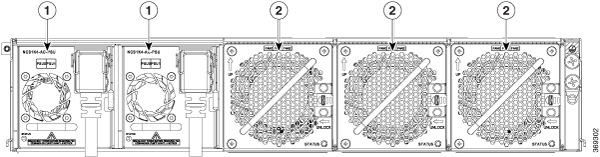

図 2. NCS 1004 の背面図

1

電源装置(スロット 0 および 1)

2

ファンユニット(スロット 0、1、2)

電源モジュールは両方とも AC または DC にする必要があります。混在設定は許可されていません。

Cisco NCS 1004 のエアーフローは、前面から背面に流れる方式です。吸気口はシャーシの前面にあり、排気口は背面にあります。エアーフローが物体によって遮断されたり、妨げられたりすることがなくなるため、システム内のエアーフローが低下してコンポーネントが高温で動作するような状態にはなりません。

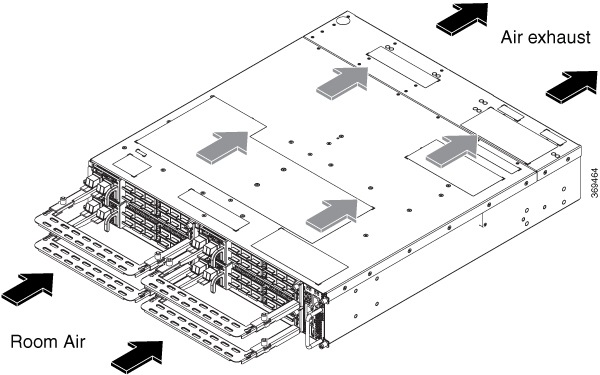

図 3. NCS 1004 のエアーフロー

クラス 1M レーザー製品ラベル

クラス 1M レーザー製品のラベルを次の図に示します。

図 4. クラス 1M レーザー製品ラベル

クラス 1M レーザー製品ラベル

サポートされる着脱可能モジュール

表 1. 機能の履歴

機能名

リリース

説明

プラガブルモジュールのサポート

Cisco IOS XR リリース 7.3.1

次のプラガブルモジュールがサポートされています。

  • QSFP-40/100-SRBD

  • QSFP-100G-ER4L-S

  • QSFP-DD QDD-400G-FR4-S

  • QDD-400-AOCxM

プラガブルモジュールのサポート

Cisco IOS XR リリース 7.3.2

QSFP-100G-DR-S プラガブルモジュールがサポートされています。

プラガブルモジュールのサポート

Cisco IOS XR リリース 7.5.2

次のプラガブルモジュールがサポートされています。

  • QSFP-100G-LR-S

  • DP04CFP2-M25-K9(OTN-XP カードでのみサポート)

NCS 1004 では、次のプラガブルモジュールがサポートされています。

  • QSFP-100G-SR4-S

  • QSFP-100G-CWDM4-S

  • QSFP-100G-SM-SR

  • QSFP-100G-AOC-1M

  • QSFP-100G-AOC-3M

  • QSFP-100G-AOC-10M

  • QSFP-100G-LR4-S

  • QSFP-100 G-CU1M

  • QSFP-100G-CU2M

  • QSFP-100G-CU3M

  • QSFP-100G-CU5M

  • QSFP-100G-DR-S

  • QSFP-100G-FR-S

  • QSFP-100G-LR-S

  • ONS-QSFP28-LR4

  • ONS-QSFP-4X10-MLR(OTN-XP カードでのみサポート)

  • QSFP-40/100-SRBD

  • QSFP-100G-ER4L-S

  • QDD-400-AOCxM

  • DP04CFP2-M25-K9

  • QSFP-DD QDD-400G-FR4-S

  • QSFP-DD QDD-400G-DR4-S
