Cisco ACI 内部エンドポイントからフローティング L3Out への最適ではないトラフィックの回避

Cisco ACI 内部エンドポイントからフローティング L3Out への最適ではないトラフィックの回避

Cisco Application Centric InfrastructureACI)リリース 5.0(1) 以前は、外部ルータが非アンカー リーフ ノードの下に接続されている場合でも、外部宛先に送信された Cisco ACI 内部エンドポイントからのトラフィックはアンカー リーフ ノードに移動し、非アンカー リーフ ノードを経由して外部ルータにリダイレクトされるため、トラフィック パスが最適化されていませんでした。

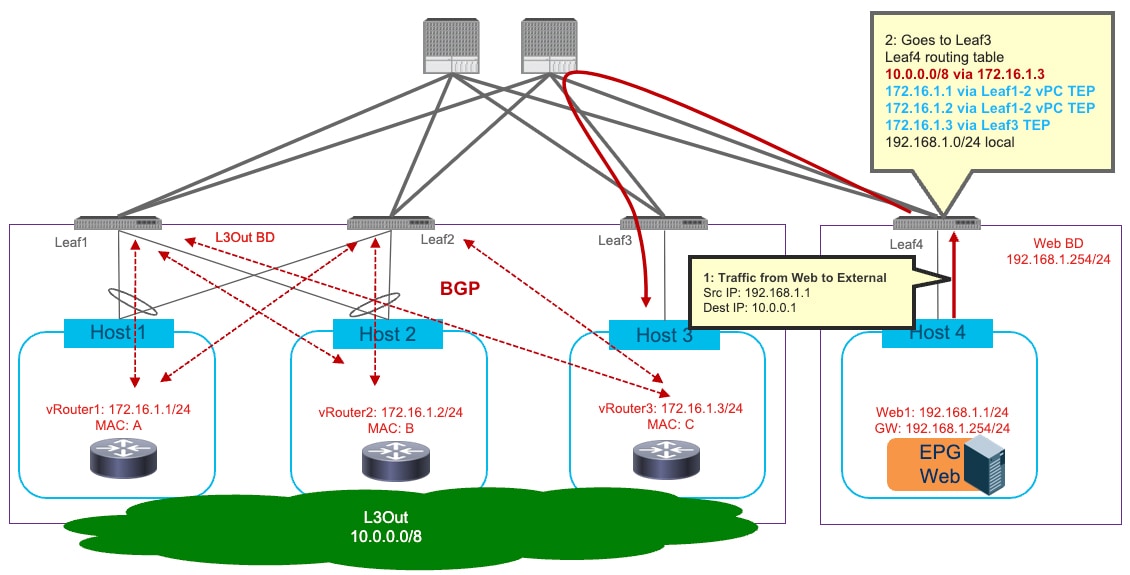

図 1. 内部 EPG と外部ネットワーク間の最適ではないトラフィック フローの例

Cisco ACI リリース5.0(1) 以降では、次の 2 つの機能を構成することで、このアウトバウンドの最適ではないトラフィック パスの動作を回避できます。

  • ネクストホップ伝達:この構成は、アンカー リーフ ノードにのみ適用され、これらの外部プレフィックスをアナウンスする外部ルータのネクストホップ IP アドレスを使用して、 Cisco ACI ファブリック内の外部プレフィックスを再配布できるようにします。このようにして、コンピューティング リーフ ノード( ネクストホップ伝播が有効な外部プレフィックスのアドバタイズメント の例の Leaf4)は、外部ルータの IP アドレスをネクストホップとして外部プレフィックス(下の例では 172.16.1.1 を使用して到達可能な 10.0.0.0/8)を受信し、転送テーブルにインストールします。

  • 直接ホスト アドバタイズメント ルート制御プロファイル:この構成は、外部ルータが接続されているすべてのアンカー リーフ ノードと非アンカー リーフ ノードに適用されます。これにより、これらのリーフ ノードは、Cisco ACI ファブリック(次の例では Leaf3 TEP を使用する 172.16.1.1)内に直接接続されたホスト ルート(外部ルータの IP を表す)を再配布できます。これは、コンピューティング ノードが再帰ルックアップを実行し、アンカーまたは非アンカー リーフ ノードに関係なく、外部ルータが接続されているリーフ ノードにアウトバウンド フローを直接送信できるようにするために重要です。


(注)


上記の機能は、VMM ドメインではなく、物理ドメインを持つフローティング L3Outs でのみサポートされます。


図 2. ネクストホップ伝播が有効な外部プレフィックスのアドバタイズメント
図 3. 内部 EPG と外部ネットワーク間の最適化されたトラフィック フロー

Cisco ACI リリース 5.0(1) から 5.2(1) の間では、上記の機能を使用して、外部デバイスとアンカー ノード間のピアリングに eBGP を使用する場合に、この準最適パスを回避できます。 Cisco ACI リリース 5.2(1) 以降、この準最適パスの回避は、ピアリングに OSPF を使用する場合、または静的ルーティングを使用する場合でもサポートされます。

Cisco ACI リリース 6.0(2) 以降、上記のアウトバウンド トラフィック最適化機能は、VRF 内トラフィックに対してのみサポートされます。コンシューマとプロバイダが異なる VRF にある VRF 間トラフィックはサポートされません。この考慮事項は、EPG から外部 EPG および外部 EPG から外部 EPG の両方のコントラクトに適用されます。

上記の例では、アンカー リーフ ノードとのピアリングと外部ネットワーク ドメインとの間でトラフィックを転送するために単一の外部デバイスを使用していますが、異なる外部デバイスを使用することもできます。 OSPF または静的ルートを使用して複数の外部ルータを展開する場合の外部プレフィックスの ECMP は OSPF または静的ルートを使用した例を示し、 BGP を使用して複数の外部ルータを展開する場合の外部プレフィックスの ECMP の欠如 は BGP を使用した例を示しています。各外部デバイスは、アンカー リーフ ノードとのルーティング ピアリングを確立して、外部プレフィックス情報をファブリックに伝播できます。

図 4. OSPF または静的ルートを使用して複数の外部ルータを展開する場合の外部プレフィックスの ECMP
図 5. BGP を使用して複数の外部ルータを展開する場合の外部プレフィックスの ECMP の欠如

BGP を使用して同じ外部プレフィックスを学習する場合、各外部ルータが同じ外部プレフィックス(この例では 10.0.0.0/8)をアドバタイズしても、それらを受信するコンピューティング リーフ ノードはプレフィックスごとに 1 つのネクストホップのみをインストールします。つまり、同じ外部プレフィックスに到達するために ECMP を利用することはできません。この制限は、 Cisco ACI リリース6.0(1) および Cisco ACI フローティング L3Out 展開の特定のケースでは、BGP を使用して学習されたプレフィックスに到達するための外部ネクストホップとして Cisco ACI リーフ ノードに 1 つの IPアドレスのみをインストールできるためです。この考慮事項は、IPv4 と IPv6 の両方に適用されます。


(注)


上の図に示すように、外部プレフィックスへの単一の経路がコンピューティング リーフ ノードにインストールされます。これは、外部ルータが受信した外部プレフィックスへのすべてのパスを正常にインストールできるアンカー リーフ ノードには当てはまりません。


外部プレフィックスに到達するために ECMP を活用するためのソリューションは、次のことが発生するように、すべてのフォワーダ ノードに同じループバック IP アドレスを展開することです。

  • すべての外部ルータは、プレフィックスのネクストホップとして同じアドレス(ループバック インターフェイスの IP アドレス)を使用して、BGP を介してアンカー リーフ ノードに特定の外部プレフィックスをアドバタイズするできます。

  • アンカー リーフ ノードは外部プレフィックスを受信し、次の 2 つの機能を実行します。

    1. 外部プレフィックス情報を ACI ファブリックに再配布します。各外部ルータで構成された共通のループバック IP アドレスで表される単一のネクストホップを使用します。

    2. 直接接続された L3Out SVI サブネットの外部ルータ部分の IP アドレスをネクストホップとして、共通ループバック IP アドレスを ACI ファブリックに再配布します。この情報は、外部ルータで確立された OSPF 隣接関係を介してアンカー ノードで学習するか、静的ルートを構成する必要があります。

アンカー ノードから上記のコントロール プレーン情報を受信するコンピューティング リーフ ノードは、 Cisco ACI リリース5.2(1) で導入された「再帰ルート解決」機能を活用して、外部プレフィックスへのアウトバウンド フローの ECMP の利点を活用できます。この動作については、次のセクション マルチプロトコル再帰ルート解決のサポートで詳しく説明します。

マルチプロトコル再帰ルート解決のサポート

Cisco Application Centric InfrastructureACI)リリース5.2(1) 以降では、BGP を使用して受信され、ファブリックに再配布された外部プレフィックスの再帰ルート解像度を有効にするためのサポートを使用できます。これを実現するには、BGP を介してアンカー リーフ ノードで学習された外部プレフィックスのネクストホップとして使用されるループバック IP アドレスを外部ルータに定義する必要があります。

マルチパスが有効になっているネクストホップ伝達による外部プレフィックスのアドバタイズメント では、このような構成の例を示します。外部ルート 10.0.0.0/8 は、外部ルータから BGP を使用してアドバタイズされます。外部プレフィックスのネクスト ホップは、L3Out SVI サブネット(172.16.1.1)に接続されている外部ルータの IP アドレスではなく、外部ルータで定義され、OSPF を使用して(または静的ルーティングを介して)アドバタイズされるループバック アドレスです。これにより、マルチレベルの再帰が発生し、BGP ルートのネクストホップが OSPF ルートを介して解決され、OSPF ルートが最終的に Cisco ACI ファブリック内で形成された直接的な隣接を介して解決されます。

このような場合、前のセクションで説明したネクストホップ伝達およびダイレクト ホスト アドバタイズメント ルート制御プロファイルに加えて、追加の機能を有効にする必要があります。

  • マルチパスを使用したネクストホップ伝達:これは、アンカー リーフ ノードが追加の再帰ルックアップに使用される、OSPF(または静的ルーティング)で学習した外部ルータのループバック アドレスをネクストホップ IP アドレスとして、外部プレフィックスをファブリックに再分配することを可能にします。コンピューティング リーフ ノード(次の例では Leaf4)は、外部ルータの直接接続された IP アドレスをネクストホップとして使用する外部ルータのループバック IP アドレス(次の例では 172.16.1.1 を介して 1.1.1.1/32)を受信します。これは、外部デバイスの背後にある外部ルート(次の例では 1.1.1.1 を介して 10.0.0.0/8)に到達します。

図 6. マルチパスが有効になっているネクストホップ伝達による外部プレフィックスのアドバタイズメント
図 7. 内部 EPG と外部ネットワーク間のトラフィック フローの最適化

(注)


同じ外部デバイスを使用して、BGP を使用して外部プレフィックスをアドバタイズし、OSPF を使用してネクストホップ IP アドレスをアドバタイズできますが、異なるルーティング プロトコル(OSPF と BGP)が使用されるため、上記の設計には 2 つの L3Out が必要です。たとえば、L3Out-OSPF と L3Out-BGP は、「VRF」カプセル化範囲を使用して、同じ VLAN カプセル化を持つ同じフローティング SVI を持つことができます。適切な分類サブネット(たとえば、この特定の例では 10.0.0.0/8)を持つ外部 EPG は、2 つの L3Out のいずれかに対してのみ構成する必要があります。「VRF」カプセル化範囲の詳細については、「 ACIファブリック L3Out ガイド」 を参照してください。

この例では OSPF を使用していますが、OSPF の代わりに静的ルートを使用することもできます。外部ルートの BGP とネクストホップ ループバック IP アドレスの静的ルートの組み合わせである場合は、同じ L3Out で構成できます。


外部プレフィックスに到達するためのネクストホップとしてループバック IP アドレスを使用することは、同じ外部ネットワークに接続する外部デバイスをさらに追加する可能性がある場合に、同じ外部プレフィックスに到達するために ECMP 機能を活用して転送規模を拡大できるため、有用となります。

前述のように、この記事の執筆時点で利用可能な最新の Cisco ACI リリース6.0(1) では、 Cisco ACI コンピューティング リーフ ノードにインストールできるのは、BGP を介してフローティング L3Out で受信した外部プレフィックスのネクストホップ 1 つだけです。外部プレフィックスに到達するために ECMP が必要な場合は、次の操作を実行できます。

  • BGP は、すべての外部ルータで構成されているのと同じループバック IP アドレスで表される、プレフィックスのプライマリ ネクストホップを 1 つ送信します。外部プレフィックスに到達するためのコンピューティング リーフノードでの複数の再帰ルックアップ の例では、外部プレフィックス 10.0.0.0/8 は、ネクストホップ 1.1.1.1 を使用して BGP ビアで学習されます。

  • 外部プレフィックスの 1.1.1.1 ネクストホップは、アンカー リーフ ノードが MP-BGP VPNv4 ファブリック コントロール プレーンでこの情報を再配布するときに保持されます。

  • 同時に、アンカー リーフ ノードは、外部ルータと確立された OSPF 隣接関係を使用して 1.1.1.1 ループバック アドレスを学習します。各ルータは、このようなプレフィックスのネクストホップとして、L3Out の SVI サブネットに接続されているローカル インターフェイスの IP アドレス(172.16.1.1、172.16.1.2、および 172.16.1.3)をアドバタイズします。

  • 一般的なコンピューティング リーフノード(次の図の例の Leaf4)のルーティング テーブルを見ると、最終的に複数の再帰ルーティングルックアップが使用されます。

    • 外部プレフィックス(10.0.0.0/8)に到達するために、単一のループバック ネクストホップ アドレス(1.1.1.1)がインストールされています。

    • BGP の代わりに OSPF または静的ルートがループバック ルートに使用されている場合、複数のパス(異なる外部ルータを識別する 172.16.1.1、172.16.1.2、および 172.16.1.3 アドレスを使用)を使用して、ループバック ネクストホップ アドレスに到達できます。

    • 異なるリーフ ノードの VTEP アドレスは、L3Out の SVI サブネットに直接接続されている外部ルータの IP アドレスに到達するために使用されます。

図 8. 外部プレフィックスに到達するためのコンピューティング リーフノードでの複数の再帰ルックアップ

外部ルート アドバタイズメント専用デバイスを使用した代替導入モデル

前の 外部プレフィックスに到達するためのコンピューティング リーフノードでの複数の再帰ルックアップ に示したトポロジでは、外部デバイスを使用して、アンカー リーフ ノードとのコントロール プレーンの隣接関係を確立し、 Cisco Application Centric InfrastructureACI)ファブリックと外部ネットワークの間でトラフィックを転送します。代替の展開モデルとして、Cisco ACI ファブリックに外部プレフィックスをアドバタイジングするために専用の制御ノード デバイスを展開し(BGP ルーティング プロトコルを使用して)、実際のデータ パス転送には個別の転送ノードを使用できます。この設計では、展開されている転送ノードの数に関係なく、外部プレフィックスの追加のコントロール プレーン ピアリング(この例では BGP)を確立することなく、ノードの数を増やして転送キャパシティをスケールアップできます。

ループバック アドレスを使用して準最適トラフィックを回避するための個別の外部デバイスの例(第 1 段階) および ループバック アドレスを使用して準最適トラフィックを回避するための個別の外部デバイスの例(第 2 段階) は、OSPF を使用してアドバタイズされるループバック ネクストホップ アドレスの例を示しています。制御ノードは BGP ルート アドバタイズメント用で、転送ノードは OSPF ルート アドバタイズメント用であり、実際のデータ パス転送に使用されます。

ループバック アドレスを使用して準最適トラフィックを回避するための個別の外部デバイスの例(第 1 段階) では、構成の準備段階が示されています。その場合、次のようになります。

  • Leaf3 と Leaf4 は、L3Out-BGP と L3Out-OSPF の両方のアンカー リーフノードです。

  • Leaf5 と Leaf6 は、非アンカー リーフノードです。

  • 4 つのリーフ ノード(Leaf3 ~ Leaf6)すべてにまたがるオレンジと緑の線は、L3Outs の SVI サブネットの到達可能性を示します(つまり、各 L3Out に関連付けられた外部ブリッジ ドメインを表します)。

  • BGP および OSPF セッションは、外部ルータ(コントロールおよび転送ノード)とアンカー リーフ ノード(Leaf3 および Leaf4)の間にあります。

図 9. ループバック アドレスを使用して準最適トラフィックを回避するための個別の外部デバイスの例(第 1 段階)

次の ループバック アドレスを使用して準最適トラフィックを回避するための個別の外部デバイスの例(第 2 段階) では、プロセスの次の段階が示されています。この段階のプロセス:

  • 転送ノードは、フローティング SVI 動作を使用して、非アンカーリーフノードペア(Leaf5 と Leaf6)に移動しました。

  • BGP および OSPF プロトコル セッションは、転送ノードの移動後も引き続き外部ルータとアンカー リーフ ノード(Leaf3 および Leaf4)の間で確立されます。

  • コンピューティング リーフ ノードは、転送ノードが接続されている非アンカー リーフ ノード ペア(Leaf5 と Leaf6)を使用して 172.16.1.1 アドレス(ループバック アドレス 1.1.1.1 に到達するネクストホップ)を指し示すようになりました。

図 10. ループバック アドレスを使用して準最適トラフィックを回避するための個別の外部デバイスの例(第 2 段階)

この設計には、次の考慮事項があります。

  • 転送ノードは、転送ノード IP(つまり、L3Out の SVI サブネットに直接接続されている転送ノードの IP アドレス)をネクストホップとして、ループバック IP アドレスをアドバタイズします。上記の例では OSPF が使用されていますが、静的ルートを使用して、アンカー リーフ ノードにループバック IP アドレスのルートを追加できます。

  • 制御ノードは、ネクストホップとしてループバック IP アドレスを使用して外部プレフィックスをアドバタイズするする必要があります。通常、eBGP はこのために使用されるオプションです。

  • 制御ノードは、フローティング L3Out または通常の L3Out に接続できます。これらの制御ノードがファブリック内を移動しない物理デバイスである場合は、フローティング L3Out の代わりに通常の L3Out を使用できます。

  • BGP と OSPF を使用する場合は、同じフローティング SVI サブネットが BGP ピアリングと OSPF ネイバーに使用されている場合でも、2 つの異なる L3Out(1 つは BGP 用、もう 1 つは OSPF 用)を構成する必要があります。これは、フローティング L3Outs に固有のものではなく、L3Outs の一般的な考慮事項です。

  • Cisco ACI リリース6.0(1) の時点で、Cisco ACI フローティング L3Out の場合、BGP を使用して学習したプレフィックスに到達するための外部ネクストホップとして Cisco ACI リーフ ノードに 1 つの IP アドレスのみをインストールできます。この考慮事項は、IPv4 と IPv6 の両方に適用されます。すべての転送ノードに同じループバック IP アドレスを展開することで、外部プレフィックスに到達するために ECMP を活用できます。例:

    • 制御ノードで実行されている BGP は、外部プレフィックスの 1 つのプライマリ ネクスト ホップをアンカー リーフ ノードに送信します(たとえば、1.1.1.1を介して 10.1.0.0/16)。

    • アンカー リーフ ノードと非アンカー リーフ ノード(Leaf1、Leaf2、および Leaf3 など)は、そのループバック ネクストホップ アドレスに到達するために使用できる直接ルートをファブリックに再配布します(たとえば、1.1.1.1 は 172.16.1.1, 172.16.1.2 および 172.16.1.3 を使用して到達可能です)。

  • ネクストホップ伝達が有効になっている場合、同じ ECMP パスを持つ同じ外部プレフィックスをアドバタイジングする複数の制御ノードの展開は、CSCwd28918 の影響を受けます。詳細はフローティング L3Out の概要の考察事項と制限事項を参照してください。
