Cisco Catalyst 4500 シリーズ

Cisco Catalyst 4500E Supervisor Engine 7L-E:高度なボーダレス キャンパス アクセスおよびアグリゲーションを実現するスーパーバイザ エンジン

製品速報





Cisco Catalyst 4500E Supervisor Engine 7L-E:高度なボーダレス キャンパス アクセスおよびアグリゲーションを実現するスーパーバイザ エンジン



シスコは、エンタープライズクラスのボーダレス キャンパス アクセスと、費用効率のよいアグリゲーションを実現するスーパーバイザ エンジン、Cisco® Catalyst® 4500E Supervisor Engine 7L-E(図 1)を発表しました。E シリーズ シャーシでシステムあたり 520 Gbps の容量を提供できる製品です。Cisco Catalyst 4500E Supervisor Engine 7L-E は、定評ある前モデルの Cisco Catalyst 4500E Supervisor Engine 6L-E を基盤とし、Flexible NetFlow やサードパーティ製アプリケーションなどのボーダレス サービスに対応してパフォーマンスを大幅に向上します。


Supervisor Engine 7L-E は、次のような革新的な機能を備えています。

  • 下位互換性と上位互換性の保証により、7 〜 10 年の投資保護を実現
  • システム全体で 520 Gbps、ラインカードの各スロットで 48 Gbps の容量を提供
  • 2 つの 10 ギガビット イーサネット アップリンク(SFP+)、または 4 つのギガビット イーサネット アップリンク(SFP)をサポートし、長期にわたる投資の有効活用が可能
  • Cisco Universal Power over Ethernet(UPOE)によって IP ネットワーク インフラへの高度な統合を実現
  • Flexible NetFlow(FNF)によるアプリケーションの可視化
  • Cisco IOS® XE ソフトウェアによってサードパーティ製アプリケーションのホストが可能
  • 802.3az Energy-Efficient Ethernet(EEE)対応のラインカードのサポートにより、エネルギー効率が向上
  • In Service Software Upgrade(ISSU)による業界最高レベルの復元力
  • 8 つの双方向ラインレート SPAN または RSPAN セッションに対応した最初で唯一のモジュラ スイッチ

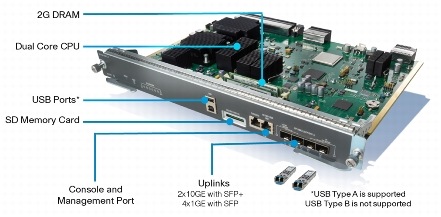

図 1 Cisco Catalyst 4500E Supervisor Engine 7L-E

図 1 Cisco Catalyst 4500E Supervisor Engine 7L-E


Cisco Catalyst 4500E Supervisor Engine 7L-E の特長


Cisco Catalyst 4500E Supervisor Engine 7L-E は、広く普及している Cisco Catalyst 4500 スーパーバイザ エンジン製品ラインを基盤とし、前モデルをさらに強化した設計となっています。スロットあたり 48 Gbps のノンブロッキング通信と、アプリケーションの可視性を最適化する Flexible NetFlow を提供します。さらに、エンタープライズクラスの Cisco Catalyst 4500E Supervisor Engine 7L-E には次のような特長があります。

  • パフォーマンス/スケーラビリティ
    • 520 Gbps のスイッチング容量、225 Mpps のスループット
    • ノンブロッキング 10 ギガビット イーサネット アップリンク(SFP+)X 2、またはノンブロッキング 1 ギガビット イーサネット アップリンク(SFP)X 4
    • 3、6、7 スロットの Cisco Catalyst 4500E シャーシに対応
    • 7 スロット シャーシでは 10/100/1000 ポートを最大 244 個サポート
    • 7 スロット シャーシでは、1GE ノンブロッキング ファイバ ポートを最大 124 個、または 10GE ファイバ ポートを最大 62 個サポート
    • 次世代 Universal Power Over Ethernet(UPOE、WS-X4748-UPOE+E)に加え、他の POE 標準に対する下位互換性も提供
    • エネルギー効率の高いイーサネット(IEEE 802.3az)に対応
    • ハードウェアで 128,000 個の Flexible NetFlow エントリに対応
    • 外部 USB および SD カードのサポートにより、柔軟なストレージ オプションを提供
    • 10/100/1000 RJ-45 コンソールおよび管理ポート
    • 64,000 の IPv4、または 32,000 の IPv6 ルーティング エントリにより、最適なキャンパス アクセスとアグリゲーションを実現
    • ハードウェアでの IPv6 サポートにより IPv6 ネットワークへのワイヤレート転送が可能。デュアル スタックにも対応し、新たなレベルのリソース使用率を実現
    • 動的なハードウェア フォワーディング テーブルの割り当てにより、IPv4 から IPv6 への移行が容易
    • スケーラブルなルーティング(IPv4、IPv6、およびマルチキャスト)テーブル、レイヤ 2 テーブル、ACL および QoS エントリにより、各ポートで 8 つのキューを使用でき、ポート単位で包括的なセキュリティ ポリシーを適用可能
  • インフラストラクチャ サービス
    • Cisco IOS XE ソフトウェア − 仮想化ボーダレス サービス用のモジュラ型オープン アプリケーション プラットフォーム
    • 冗長構成のコンポーネント、NonStop Forwarding/Stateful Switchover(NSF/SSO)、および In-Service Software Upgrade(ISSU)のサポートによる最大限の復元力
    • マルチ VRF テクノロジーを使用したレイヤ 3 セグメント化によるネットワークの仮想化
    • Embedded Event Manager(EEM)、Cisco Smart Call Home、AutoQoS、および Auto SmartPorts による自動化で、プロビジョニング、診断、およびレポートを高速化
  • ボーダレス ネットワーク サービス
    • レイヤ 2/3/4 に関する豊富な情報(MAC、VLAN、TCP フラグ)を使用した高度な可視化を実現する Flexible NetFlow と、総合的なトラフィック監視機能を提供する IP SLA により、アプリケーションのパフォーマンスを最適化
    • ビデオの QoS 、監視、およびセキュリティを簡素化するメディアネット機能。Protocol Independent Multicast(PIM)や Source-Specific Multicast(SSM)などのマルチキャスト機能によって、マルチメディア アプリケーションに対応できる高い拡張性を提供
    • Cisco EnergyWise ™ テクノロジーを使用してネットワーク、PoE、および PC を管理できる省エネルギー設計
  • 投資保護と TCO の削減
    • 6 G、24 G、および 48 Gbps スロット ラインカードとの、パフォーマンスの低下を伴わない完全な下位互換性

発注情報


表 1 に発注情報を示します。

表 1 Cisco Catalyst 4500E Supervisor Engine 7L-E の発注情報

製品番号 説明
WS-X45-SUP7L-E Cisco Catalyst 4500E シリーズ スーパーバイザ エンジン、520 Gbps
S45U-32-1502XO Cisco Catalyst 4500 Supervisor Engine 7L-E、Cisco IOS ソフトウェア XE リリース 3.2.0 XO 非暗号化ユニバーサル イメージ
S45UK9-32-1502XO Cisco Catalyst 4500 Supervisor Engine 7L-E、Cisco IOS ソフトウェア XE リリース 3.2.0 XO 暗号化ユニバーサル イメージ
C4500E-LB LAN Base ソフトウェア ライセンス
C4500E-IPB IP Base ソフトウェア ライセンス
C4500E-LIC= 書面で配布されるソフトウェア アップグレード ライセンスの基本製品 ID
C4500E-LB-IPB LAN Base から IP Base へのアップグレード ライセンス(書面配布)
C4500E-LB-ES LAN Base から Enterprise Services へのアップグレード ライセンス(書面配布)
C4500E-IP-ES IP Base から Enterprise Services へのアップグレード ライセンス(書面配布)
C4500E-LIC-PAK Supervisor Engine 7L-E スペア用、書面配布ソフトウェア ライセンスの基本製品 ID
C4500E-IP-ES-S Supervisor Engine 7L-E スペア用、IP Base から Enterprise Services へのアップグレード ライセンス(書面配布)
C4500E-IPB-S Supervisor Engine 7L-E スペア用、IP Base ソフトウェア ライセンス(書面配布)
L-C4500-LIC= 電子配布されるソフトウェア アップグレード ライセンスの基本製品 ID
L-C4500E-LB-IP LAN Base から IP Base へのアップグレード ライセンス(電子配布)
L-C4500E-IP-ES IP Base から Enterprise Services へのアップグレード ライセンス(電子配布)
L-C4500E-LB-ES LAN Base から Enterprise Services へのアップグレード ライセンス(電子配布)
SD-X45-2GB-E Supervisor Engine 7L-E 用 Cisco Catalyst 4500 2GB SD メモリ カード
USB-X45-4GB-E Supervisor Engine 7L-E 用 Cisco Catalyst 4500 4GB USB デバイス


詳細については、下記を参照してください。

ボーダレス ネットワークを拡張するシスコおよびパートナーのサービス


シスコおよびパートナー各社が提供するインテリジェントな個別化サービスは、ボーダレス ネットワークのイノベーションの促進、運用効率の向上、柔軟な事業運営、そして競争優位性の獲得に役立ちます。シスコはまずお客様のビジネス目標を理解することから始め、次世代の Cisco Catalyst 4500-E スイッチをお客様のアーキテクチャに統合し、ネットワーク サービスをそのプラットフォームに組み込む作業を一貫して支援します。知識と先進の手法を共有することにより、お客様が新しいテクノロジーを適切に導入、展開、管理、拡張できるよう、段階的なサポートを提供します。

シスコのサービスの詳細については、http://www.cisco.com/jp/go/services/ を参照してください。

関連情報


Cisco Catalyst 4500 シリーズの詳細については、http://www.cisco.com/web/JP/product/hs/switches/cat4500/index.html を参照してください。
