目次
この付録の内容は、次のとおりです。
ここでは、コントローラ LED と Lightweight アクセス ポイント LED を解釈する方法について説明します。
LED パターンの説明については、各コントローラのクイック スタート ガイドを参照してください。 コントローラのリストおよびそれらに対応するマニュアルについては、http://www.cisco.com/en/US/products/hw/wireless/index.html を参照してください。
LED パターンの説明については、各アクセス ポイントのクイック スタート ガイドまたはハードウェア インストレーション ガイドを参照してください。 アクセス ポイントのリストおよびそれらに対応するマニュアルについては、http://www.cisco.com/en/US/products/hw/wireless/index.html を参照してください。
コントローラによって使用されているシステム リソースの量を調べることができます。 具体的には、現在のコントローラ CPU 使用率、システム バッファ、および Web サーバ バッファの状態が表示されます。
Cisco 5500 シリーズ コントローラでは、複数の CPU が搭載されているため、個々の CPU の使用率を表示できます。 各 CPU について、その CPU の使用率と、割り込みレベルにおける CPU 使用時間の割合が、たとえば 0%/3% のように表示されます。
コントローラ GUI で、[Management] > [Tech Support] > [System Resource Information] を選択します。 [System Resource Information] ページが表示されます。
Current CPU(s) load: 0% ndividual CPU load: 0%/0%, 0%/0%, 0%/1%, 0%/0%, 0%/0%, 0%/0%, 0%/0%, 0%/0%, 0%/0%, 0%/0%ここで、最初の数値は、コントローラがユーザ アプリケーションの実行に使用した CPU の割合です。2 番目の数値は、コントローラが OS サービスの実行に使用した CPU の割合です。
System Information Manufacturer's Name.............................. Cisco Systems Inc. Product Name..................................... Cisco Controller Product Version............................... 6.0.165.0 ... ---------------Show cpu--------------- Current CPU(s) Load.............................. 0% Individual CPU Load.............................. 0%/3%, 0%/1%, 0%/1%, 0%/1%, 0%/0%, 0%/1% ---------------Show system buffers--------------- System Buffers Max Free Buffers.............................. 4608 Free Buffers.................................. 4596 Buffers In Use................................ 12 Web Server Resources Descriptors Allocated......................... 259 Descriptors Used.............................. 4 Segments Allocated............................ 259 Segments Used................................. 4 System Resources Uptime........................................ 595748 Secs Total Ram.................................. 907872 Kbytes ...
お使いのコントローラで問題が発生した場合には、この項のコマンドを使用して情報を収集し、問題をデバッグすることができます。
システム ロギングを使用すると、コントローラのシステム イベントを最大 3 台のリモート syslog サーバにログできるようになります。 syslog メッセージはコントローラに設定されている syslog サーバごとにログされるため、コントローラは各 syslog メッセージのコピーを送信します。 複数のサーバに syslog メッセージを送信できるため、1 台の syslog サーバが一時的に使用できなくなってもメッセージが失われることがありません。 メッセージ ロギングを使用すると、システム メッセージをコントローラのバッファまたはコンソールにログできるようになります。
ステップ 1 |
[Management] > [Logs] > [Config]
の順に選択します。 [Syslog Configuration] ページが表示されます。
|
||
ステップ 2 |
[Syslog Server IP Address] テキスト ボックスに、syslog メッセージの送信先となるサーバの IP アドレスを入力し、[Add]
をクリックします。 コントローラには最大 3 台の syslog サーバを追加できます。 このテキスト ボックスの下には、すでにコントローラに追加されている syslog サーバのリストが表示されます。
|
||
ステップ 3 |
syslog サーバに対する syslog メッセージのフィルタリングの重大度レベルを設定するには、[Syslog Level] ドロップダウン リストから次のいずれかのオプションを選択します。
syslog レベルを設定する場合は、重大度がそのレベルと等しいかそれ以下であるメッセージのみ、syslog サーバに送信されます。 たとえば、syslog レベルを [Warnings](重大度レベル 4)に設定した場合は、重大度が 0 ~ 4 のメッセージしか syslog サーバに送信されません。 |
||
ステップ 4 |
syslog メッセージを syslog サーバに送信するファシリティを設定するには、[Syslog Facility] から次のいずれかのオプションを選択します。 ドロップダウン リスト:
|
||
ステップ 5 | [Apply] をクリックして、変更を確定します。 | ||
ステップ 6 |
コントローラのバッファとコンソールに対するロギング メッセージの重大度レベルを設定するには、[Buffered Log Level] ドロップダウン リストおよび [Console Log Level] ドロップダウン リストから次のいずれかのオプションを選択します。
ロギング レベルを設定する場合は、重大度がそのレベルと等しいかそれ以下であるメッセージのみ、コントローラにログされます。 たとえば、ロギング レベルを Warnings(重大度レベル 4)に設定した場合は、重大度が 0 ~ 4 のメッセージしかログされません。 |
||
ステップ 7 | ソース ファイルの情報をメッセージ ログに含める場合は、[File Info] チェックボックスをオンにします。 デフォルト値はイネーブルです。 | ||
ステップ 8 | トレースバック情報をメッセージ ログに含める場合は、[Trace Info] チェックボックスをオンにします。 デフォルトではディセーブルになっています。 | ||
ステップ 9 | [Apply] をクリックして、変更を確定します。 | ||
ステップ 10 | [Save Configuration] をクリックして、変更を保存します。 |

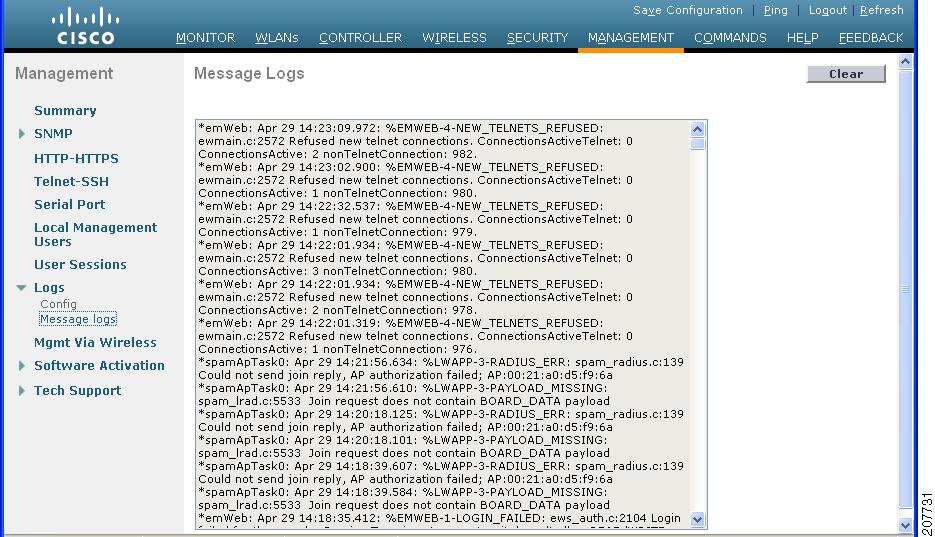

コントローラの GUI を使用してメッセージ ログを表示するには、[Management] > [Logs] > [Message Logs] の順に選択します。 [Message Logs] ページが表示されます。
(注) |
コントローラから現在のメッセージ ログをクリアするには、[Clear] をクリックします。 |
ステップ 1 |
システム ロギングを有効化し、syslog メッセージの宛先 syslog サーバの IP アドレスを設定するには、次のコマンドを入力します。 config logging syslog host server_IP_address コントローラには最大 3 台の syslog サーバを追加できます。
|
||||
ステップ 2 |
syslog サーバに対する syslog メッセージのフィルタリングの重大度レベルを設定するには、次のコマンドを入力します。 config logging syslog level severity_level
|
||||
ステップ 3 |
特定のアクセス ポイントまたはすべてのアクセス ポイントに対する syslog メッセージのフィルタリングの重大度レベルを設定するには、次のコマンドを入力します。 config ap logging syslog level severity_level { Cisco_AP | all}
|
||||
ステップ 4 |
syslog サーバへ発信する syslog メッセージのファシリティを設定するには、次のコマンドを入力します。 config logging syslog facility facility_code
|
||||
ステップ 5 |
コントローラのバッファとコンソールに対するロギング メッセージの重大度レベルを設定するには、次のコマンドを入力します。
|
||||
ステップ 6 | デバッグ メッセージをコントローラ バッファ、コントローラ コンソール、または syslog サーバに保存するには、次のコマンドを入力します。 | ||||
ステップ 7 | コントローラがメッセージ ログ内にソース ファイルの情報を含めるようにする、またはこの情報を表示しないようにするには、次のコマンドを入力します。 | ||||
ステップ 8 | コントローラがメッセージ ログ内にプロセス情報を含めるようにする、またはこの情報を表示しないようにするには、次のコマンドを入力します。 | ||||
ステップ 9 | コントローラがメッセージ ログ内にトレースバック情報を含めるようにする、またはこの情報を表示しないようにするには、次のコマンドを入力します。 | ||||
ステップ 10 | ログ メッセージおよびデバッグ メッセージのタイムスタンプを有効または無効にするには、次のコマンドを入力します。 | ||||
ステップ 11 | 変更を保存するには、次のコマンドを入力します。 |
ロギング パラメータとバッファの内容を表示するには、次のコマンドを入力します。
Logging to buffer : - Logging of system messages to buffer : - Logging filter level.......................... errors - Number of system messages logged.............. 8716 - Number of system messages dropped............. 2906 - Logging of debug messages to buffer ........... Disabled - Number of debug messages logged............... 0 - Number of debug messages dropped.............. 0 Logging to console : - Logging of system messages to console : - Logging filter level.......................... errors - Number of system messages logged.............. 0 - Number of system messages dropped............. 11622 - Logging of debug messages to console .......... Enabled - Number of debug messages logged............... 0 - Number of debug messages dropped.............. 0 Logging to syslog : - Syslog facility................................ local0 - Logging of system messages to syslog : - Logging filter level.......................... errors - Number of system messages logged.............. 8716 - Number of debug messages dropped............... 0 - Number of remote syslog hosts.................. 0 - Host 0....................................... Not Configured - Host 1....................................... Not Configured - Host 2....................................... Not Configured Logging of traceback............................. Disabled Logging of process information................... Disabled Logging of source file informational............. Enabled Timestamping of messages......................... - Timestamping of system messages................ Enabled - Timestamp format.............................. Date and Time - Timestamping of debug messages................. Enabled - Timestamp format.............................. Date and Time Logging buffer (8722 logged, 2910 dropped) *Mar 26 09:23:13.574: %MM-3-INVALID_PKT_RECVD: mm_listen.c:5508 Received an invalid packet from 1.100.163.144. Source member:0.0.0.0. source member unknown. *Mar 26 09:23:13.574: %MM-3-INVALID_PKT_RECVD: mm_listen.c:5508 Received an invalid packet from 1.100.163.144. Source member:0.0.0.0. source member unknown. Previous message occurred 2 times. *Mar 26 09:22:44.925: %MM-3-INVALID_PKT_RECVD: mm_listen.c:5508 Received an invalid packet from 1.100.163.144. Source member:0.0.0.0. source member unknown. ...
アクセス ポイントのイベント ログには、すべてのシステム メッセージ(重大度が notifications 以上のもの)が記録されます。 イベント ログには最大 1024 行のメッセージを格納できます。1 行あたりの長さは最大 128 文字です。 イベント ログがいっぱいになったときは、新しいイベント メッセージを記録するために、最も古いメッセージが削除されます。 イベント ログはアクセス ポイント フラッシュ上のファイルに保存されるので、リブートしても消去されません。 アクセス ポイント フラッシュへの書き込み回数を最小限にするために、イベント ログの内容がイベント ログ ファイルに書き込まれるのは、通常のリロード時またはクラッシュ時だけとなっています。
アクセス ポイント イベント ログを表示する、またはコントローラから削除するには、次の CLI コマンドを使用します。
AP event log download has been initiated Waiting for download to complete AP event log download completed. ======================= AP Event log Contents ===================== *Sep 22 11:44:00.573: %CAPWAP-5-CHANGED: CAPWAP changed state to IMAGE *Sep 22 11:44:01.514: %LINEPROTO-5-UPDOWN: Line protocol on Interface Dot11Radio0, changed state to down *Sep 22 11:44:01.519: %LINEPROTO-5-UPDOWN: Line protocol on Interface Dot11Radio1, changed state to down *Sep 22 11:44:53.539: *** Access point reloading. Reason: NEW IMAGE DOWNLOAD *** *Mar 1 00:00:39.078: %CAPWAP-3-ERRORLOG: Did not get log server settings from DHCP. *Mar 1 00:00:42.142: %CDP_PD-4-POWER_OK: Full power - NEGOTIATED inline power source *Mar 1 00:00:42.151: %LINK-3-UPDOWN: Interface Dot11Radio1, changed state to up *Mar 1 00:00:42.158: %LINK-3-UPDOWN: Interface Dot11Radio0, changed state to up *Mar 1 00:00:43.143: %LINEPROTO-5-UPDOWN: Line protocol on Interface Dot11Radio1, changed state to up *Mar 1 00:00:43.151: %LINEPROTO-5-UPDOWN: Line protocol on Interface Dot11Radio0, changed state to up *Mar 1 00:00:48.078: %CAPWAP-3-ERRORLOG: Could Not resolve CISCO-CAPWAP-CONTROLLER *Mar 1 00:01:42.144: %CDP_PD-4-POWER_OK: Full power - NEGOTIATED inline power source *Mar 1 00:01:48.121: %CAPWAP-3-CLIENTERRORLOG: Set Transport Address: no more AP manager IP addresses remain *Mar 1 00:01:48.122: %CAPWAP-5-CHANGED: CAPWAP changed state to JOIN *Mar 1 00:01:48.122: %LINK-5-CHANGED: Interface Dot11Radio0, changed state to administratively down *Mar 1 00:01:48.122: %LINK-5-CHANGED: Interface Dot11Radio1, changed state to administratively down
ステップ 1 |
[Command] > [Upload File]
を選択します。 [Upload File from Controller] ページが表示されます。
|

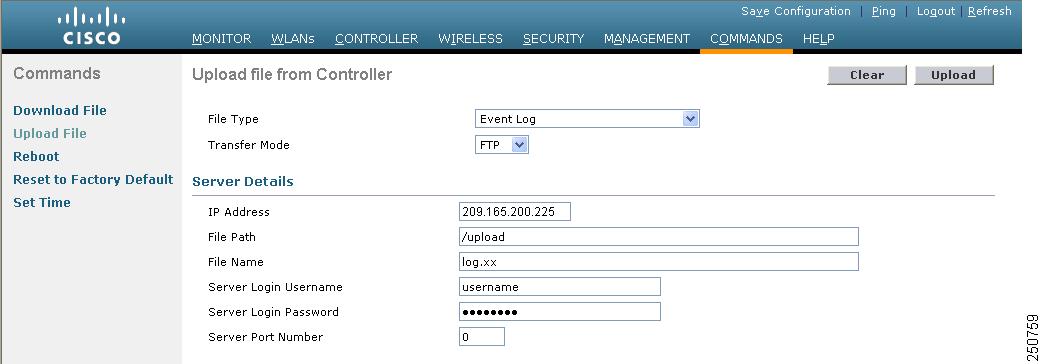

ステップ 2 | [File Type] ドロップダウン リストから、次のいずれかを選択します。 |
ステップ 3 | [Transfer Mode] ドロップダウン リストから、[TFTP] または [FTP] を選択します。 |
ステップ 4 | [IP Address] テキスト ボックスに、TFTP または FTP サーバの IP アドレスを入力します。 |
ステップ 5 | [File Path] テキスト ボックスに、ログまたはクラッシュ ファイルのディレクトリ パスを入力します。 |
ステップ 6 | [File Name] テキスト ボックスに、ログまたはクラッシュ ファイルの名前を入力します。 |
ステップ 7 | [Transfer Mode] として [FTP] を選択した場合は、次の手順を実行します。 |
ステップ 8 | [Upload] をクリックすると、ログまたはクラッシュ ファイルがコントローラからアップロードされます。 アップロードのステータスを示すメッセージが表示されます。 |
ステップ 1 | ファイルをコントローラから TFTP/FTP サーバに転送するには、次のコマンドを入力します。 |
ステップ 2 |
アップロードするタイプを指定するには、次のコマンドを入力します。 transfer upload datatype datatype |
ステップ 3 | ファイルへのパスを指定するには、次のコマンドを入力します。 |
ステップ 4 | FTP サーバを使用している場合は、次のコマンドも入力します。 |
ステップ 5 | 更新された設定を表示するには、次のコマンドを入力します。 |
ステップ 6 | 現在の設定を確認してソフトウェア アップロードを開始するよう求めるプロンプトが表示されたら、 y と入力します。 |
コントローラ クラッシュのトラブルシューティングに役立てるために、クラッシュ後に自動的にコア ダンプ ファイルを FTP サーバにアップロードするようコントローラを設定することができます。 コア ダンプ ファイルを FTP または TFTP サーバに直接アップロードすることはできませんが、クラッシュ ファイルを FTP または TFTP サーバにアップロードすることはできます。 コントローラがクラッシュしたときは、コア ダンプ ファイルがフラッシュ メモリに保存されます。
ステップ 1 |
[Management] > [Tech Support] > [Core Dump]
の順に選択して [Core Dump] ページを開きます。
|
||
ステップ 2 | コントローラがクラッシュ後にコア ダンプ ファイルを生成できるようにするには、[Core Dump Transfer] チェックボックスをオンにします。 | ||
ステップ 3 | コア ダンプ ファイルのアップロード先のサーバのタイプを指定するには、[Transfer Mode] ドロップダウン リストから [FTP] を選択します。 | ||
ステップ 4 |
[IP Address] テキスト ボックスに、FTP サーバの IP アドレスを入力します。
|
||
ステップ 5 | [File Name] テキスト ボックスに、コア ダンプ ファイルを識別するための名前を入力します。 | ||
ステップ 6 | [User Name] テキスト ボックスに、FTP ログインのユーザ名を入力します。 | ||
ステップ 7 | [Password] テキスト ボックスに、FTP ログインのパスワードを入力します。 | ||
ステップ 8 | [Apply] をクリックして、変更を確定します。 | ||
ステップ 9 | [Save Configuration] をクリックして、変更を保存します。 |
ステップ 1 | コントローラ クラッシュ後のコア ダンプ ファイルの自動生成を有効または無効にするには、次のコマンドを入力します。 |
ステップ 2 | コア ダンプ ファイルのアップロード先の FTP サーバを指定するには、次のコマンドを入力します。 |
ステップ 3 | FTP ログインのユーザ名とパスワードを指定するには、次のコマンドを入力します。 config coredump username ftp_username password ftp_password |
ステップ 4 | 変更を保存するには、次のコマンドを入力します。 save config |
ステップ 5 |
コントローラのコア ダンプ ファイルの概要を表示するには、次のコマンドを入力します。 例: 以下に類似した情報が表示されます。 Core Dump is enabled FTP Server IP.................................... 10.10.10.17 FTP Filename..................................... file1 FTP Username..................................... ftpuser FTP Password.................................. ********* |
ステップ 1 |
フラッシュ メモリ内のコア ダンプ ファイルの情報を表示するには、次のコマンドを入力します。 Core Dump is disabled Core Dump file is saved on flash Sw Version.................................... 6.0.83.0 Time Stamp.................................... Wed Feb 4 13:23:11 2009 File Size..................................... 9081788 File Name Suffix........................... filename.gz |
ステップ 2 | ファイルをコントローラから TFTP または FTP サーバに転送するには、次のコマンドを入力します。 |
ステップ 3 | FTP サーバを使用している場合は、次のコマンドも入力します。 |
ステップ 4 | 更新された設定を表示するには、次のコマンドを入力します。 |
ステップ 5 | 現在の設定を確認してソフトウェア アップロードを開始するよう求めるプロンプトが表示されたら、y と入力します。 |
Cisco 5500 シリーズ コントローラのデータ プレーンがクラッシュすると、コントローラが受信した最後の 50 パケットがフラッシュ メモリに格納されます。 この情報は、クラッシュのトラブルシューティングに役立ちます。
クラッシュが発生すると、新しいパケット キャプチャ ファイル(*.pcap ファイル)が作成され、次のようなメッセージがコントローラ クラッシュ ファイルに出力されます。
Last 5 packets processed at each core are stored in "last_received_pkts.pcap" captured file. - Frame 36,38,43,47,49, processed at core #0. - Frame 14,27,30,42,45, processed at core #1. - Frame 15,18,20,32,48, processed at core #2. - Frame 11,29,34,37,46, processed at core #3. - Frame 7,8,12,31,35, processed at core #4. - Frame 21,25,39,41,50, processed at core #5. - Frame 16,17,19,22,33, processed at core #6. - Frame 6,10,13,23,26, processed at core #7. - Frame 9,24,28,40,44, processed at core #8. - Frame 1,2,3,4,5, processed at core #9.
コントローラ GUI または CLI を使用して、このパケット キャプチャ ファイルをコントローラからアップロードすることができます。 このファイルの内容を表示して分析するには、Wireshark などの標準的なパケット キャプチャ ツールを使用します。
ステップ 1 |
[Commands] > [Upload File]
の順に選択して、[Upload File from Controller] ページを開きます。
|

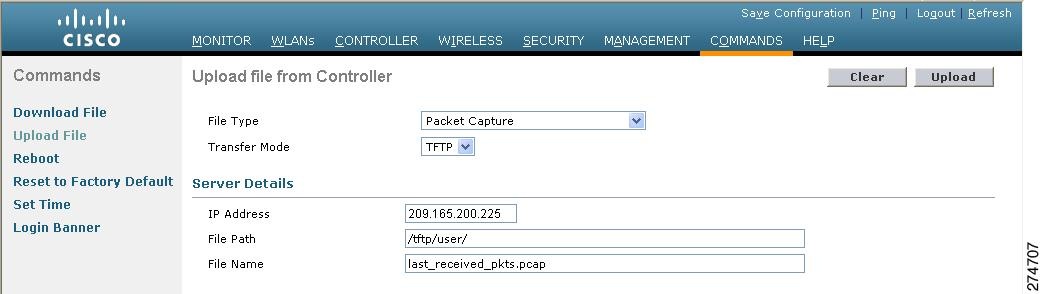

ステップ 2 | [File Type] ドロップダウン リストから、[Packet Capture] を選択します。 |
ステップ 3 | [Transfer Mode] ドロップダウン リストから、[TFTP] または [FTP] を選択します。 |
ステップ 4 | [IP Address] テキスト ボックスに、TFTP または FTP サーバの IP アドレスを入力します。 |
ステップ 5 | [File Path] テキスト ボックスに、パケット キャプチャ ファイルのディレクトリ パスを入力します。 |
ステップ 6 | [File Name] テキスト ボックスに、パケット キャプチャ ファイルの名前を入力します。 このファイルには、.pcap という拡張子が付いています。 |
ステップ 7 | FTP サーバを使用している場合は、次の手順に従います。 |
ステップ 8 | [Upload] をクリックすると、パケット キャプチャ ファイルがコントローラからアップロードされます。 アップロードのステータスを示すメッセージが表示されます。 |
ステップ 9 | Wireshark などの標準的なパケット キャプチャ ツールを使用してパケット キャプチャ ファイルを開くと、コントローラが受信した最後の 50 パケットを見ることができます。 |
ステップ 1 | コントローラ CLI にログインします。 |
ステップ 2 | transfer upload mode { tftp | ftp} コマンドを入力します。 |
ステップ 3 | transfer upload datatype packet-capture コマンドを入力します。 |
ステップ 4 | transfer upload serverip server-ip-address コマンドを入力します。 |
ステップ 5 | transfer upload path server-path-to-file コマンドを入力します。 |
ステップ 6 | transfer upload filename last_received_pkts.pcap コマンドを入力します。 |
ステップ 7 | FTP サーバを使用している場合は、次のコマンドを入力します。 |
ステップ 8 |
transfer upload start コマンドを入力して更新後の設定を表示します。その後、現在の設定を確認するプロンプトが表示されたら
y と答え、アップロード プロセスを開始します。 このコマンドの出力例は、次のとおりです。
Mode........................................... TFTP TFTP Server IP................................. 209.165.200.224 TFTP Path...................................... /tftp/ user/ TFTP Filename..................................... last_received_pkts.pcap Data Type...................................... Packet capture Are you sure you want to start? (y/N) y TFTP Packet Capture Dump starting. File transfer operation completed successfully. |
ステップ 9 | Wireshark などの標準的なパケット キャプチャ ツールを使用してパケット キャプチャ ファイルを開くと、コントローラが受信した最後の 50 パケットを見ることができます。 |
この項では、解決や再現が難しいメモリの問題をトラブルシューティングする手順を説明します。
注意 |
この項のコマンドはシステムに悪影響を及ぼす可能性があるので、Cisco Technical Assistance Center(TAC)の指示を受けた場合に限り実行する必要があります。 |
ステップ 1 |
メモリ エラーおよびメモリ リークの監視を有効にするには、次のコマンドを入力します。 config memory monitor errors { enable | disable}
|
||
ステップ 2 |
メモリ リークが発生したと考えられる場合は、次のコマンドを入力して、2 つのメモリしきい値(KB 単位)間の自動リーク分析を実行するようにコントローラを設定します。 config memory monitor leaks low_thresh high_thresh 空きメモリが low_thresh しきい値を下回ると、システムがクラッシュしてクラッシュ ファイルが生成されます。 このパラメータのデフォルト値は 10000 KB です。これより低い値には設定できません。 high_thresh しきい値は、現在の空きメモリの大きさ以上に設定してください。このようにすると、システムは自動リーク分析モードになります。 空きメモリの大きさが、指定された high_thresh しきい値を下回ると、メモリ割り当てのトラッキングと解放のプロセスが開始します。 その結果、 debug memory events enable コマンドによってすべての割り当ておよび空きメモリが示され、 show memory monitor detail コマンドによってメモリ リークの疑いの検出が開始されます。 このパラメータのデフォルト値は 30000 KB です。 |
||
ステップ 3 |
メモリの問題が見つかった場合にその概要を表示するには、次のコマンドを入力します。 Memory Leak Monitor Status: low_threshold(10000), high_threshold(30000), current status(disabled) ------------------------------------------- Memory Error Monitor Status: Crash-on-error flag currently set to (disabled) No memory error detected. |
||
ステップ 4 |
メモリのリークまたは破損の詳細を表示するには、次のコマンドを入力します。 Memory error detected. Details: ------------------------------------------------ - Corruption detected at pmalloc entry address: (0x179a7ec0) - Corrupt entry:headerMagic(0xdeadf00d),trailer(0xabcd),poison(0xreadceef), entrysize(128),bytes(100),thread(Unknown task name, task id = (332096592)), file(pmalloc.c),line(1736),time(1027) Previous 1K memory dump from error location. ------------------------------------------------ (179a7ac0): 00000000 00000000 00000000 ceeff00d readf00d 00000080 00000000 00000000 (179a7ae0): 17958b20 00000000 1175608c 00000078 00000000 readceef 179a7afc 00000001 (179a7b00): 00000003 00000006 00000001 00000004 00000001 00000009 00000009 0000020d (179a7b20): 00000001 00000002 00000002 00000001 00000004 00000000 00000000 5d7b9aba (179a7b40): cbddf004 192f465e 7791acc8 e5032242 5365788c a1b7cee6 00000000 00000000 (179a7b60): 00000000 00000000 00000000 00000000 00000000 ceeff00d readf00d 00000080 (179a7b80): 00000000 00000000 17958dc0 00000000 1175608c 00000078 00000000 readceef (179a7ba0): 179a7ba4 00000001 00000003 00000006 00000001 00000004 00000001 00003763 (179a7bc0): 00000002 00000002 00000010 00000001 00000002 00000000 0000001e 00000013 (179a7be0): 0000001a 00000089 00000000 00000000 000000d8 00000000 00000000 17222194 (179a7c00): 1722246c 1722246c 00000000 00000000 00000000 00000000 00000000 ceeff00d (179a7c20): readf00d 00000080 00000000 00000000 179a7b78 00000000 1175608c 00000078 |
||
ステップ 5 | メモリ リークが発生した場合は、次のコマンドを入力してメモリ割り当て中のエラーまたはイベントのデバッグを有効にします。 debug memory {errors | events} {enable | disable} |
コントローラと CCXv5 クライアントとの通信に関する問題のトラブルシューティングに使用できる機能には、診断チャネル、クライアント レポート、およびローミング診断とリアルタイム診断の 3 つがあります。
これらの機能は、CCXv5 クライアントでのみサポートされています。 CCX 以外のクライアントでの使用や、以前のバージョンの CCX を実行するクライアントでの使用はサポートされていません。
(注) |
診断チャネル機能は、管理インターフェイスを使用するアンカーされていない SSID に対してのみ有効にすることをお勧めします。 |
ステップ 1 | [WLANs] を選択して、[WLANs] ページを開きます。 | ||
ステップ 2 |
新しい WLAN を作成するか、既存の WLAN の ID 番号をクリックします。
|
||
ステップ 3 |
[WLANs > Edit] ページが表示されたら、[Advanced]
タブを選択して [WLANs > Edit]([Advanced])ページを開きます。
|
||
ステップ 4 |
この WLAN 上で診断チャネルでのトラブルシューティングを有効にする場合は、[Diagnostic Channel]
チェックボックスをオンにします。 有効にしない場合は、このチェックボックスをオフのままにします(デフォルト値)。
|
||
ステップ 5 | [Apply] をクリックして、変更を確定します。 | ||
ステップ 6 | [Save Configuration] をクリックして、変更を保存します。 |
ステップ 1 | 特定の WLAN 上で診断チャネルでのトラブルシューティングを有効にするには、次のコマンドを入力します。 | ||
ステップ 2 |
変更されたかどうかを確認するには、次のコマンドを入力します。 WLAN Identifier.................................. 1 Profile Name..................................... employee1 Network Name (SSID).............................. employee Status........................................... Disabled MAC Filtering.................................... Disabled Broadcast SSID................................... Enabled AAA Policy Override.............................. Disabled Number of Active Clients......................... 0 Exclusionlist Timeout............................ 60 seconds Session Timeout.................................. Infinity Interface........................................ virtual WLAN ACL......................................... unconfigured DHCP Server...................................... Default DHCP Address Assignment Required................. Disabled Quality of Service............................... Silver (best effort) WMM.............................................. Disabled CCX - AironetIe Support.......................... Enabled CCX - Gratuitous ProbeResponse (GPR)............. Disabled CCX - Diagnostics Channel Capability............. Enabled ... |
||
ステップ 3 |
DHCP テストを実行する要求をクライアントに送信するには、次のコマンドを入力します。 config client ccx dhcp-test client_mac_address
|
||
ステップ 4 |
デフォルト ゲートウェイの ping テストを実行する要求をクライアントに送信するには、次のコマンドを入力します。 config client ccx default-gw-ping client_mac_address
|
||
ステップ 5 |
DNS サーバの IP アドレスの ping テストを実行する要求をクライアントに送信するには、次のコマンドを入力します。 config client ccx dns-ping client_mac_address
|
||
ステップ 6 |
DNS 名前解決テストを特定のホスト名に対して実行する要求をクライアントに送信するには、次のコマンドを入力します。 config client ccx dns-resolve client_mac_address host_name
|
||
ステップ 7 |
アソシエーション テストを実行する要求をクライアントに送信するには、次のコマンドを入力します。 config client ccx test-association client_mac_address ssid bssid { 802.11a | 802.11b | 802.11g} channel |
||
ステップ 8 |
802.1X テストを実行する要求をクライアントに送信するには、次のコマンドを入力します。 config client ccx test-dot1x client_mac_address profile_id bssid { 802.11a | 802.11b | 802.11g} channel |
||
ステップ 9 |
プロファイルのリダイレクト テストを実行する要求をクライアントに送信するには、次のコマンドを入力します。 config client ccx test-profile client_mac_address profile_id profile_id には、必ずクライアント レポートが有効なクライアント プロファイルのプロファイル ID を指定します。
|
||
ステップ 10 | テストを中断またはクリアする必要がある場合は、次のコマンドを使用します。 | ||
ステップ 11 |
クライアントにメッセージを送信するには、次のコマンドを入力します。 例: config client ccx send-message client_mac_address message_id |
||
ステップ 12 |
最新のテストのステータスを確認するには、次のコマンドを入力します。
show client ccx last-test-status
client_mac_address デフォルト ゲートウェイの ping テストに対しては、次のような情報が表示されます。 Test Type........................................ Gateway Ping Test Test Status...................................... Pending/Success/Timeout Dialog Token..................................... 15 Timeout.......................................... 15000 ms Request Time..................................... 1329 seconds since system boot |
||
ステップ 13 |
最新のテスト応答のステータスを確認するには、次のコマンドを入力します。 show client ccx last-response-status client_mac_address 802.1X 認証テストに対しては、次のような情報が表示されます。 Test Status...................................... Success Response Dialog Token............................ 87 Response Status.................................. Successful Response Test Type............................... 802.1x Authentication Test Response Time.................................... 3476 seconds since system boot |
||
ステップ 14 |
最新の合格診断テストの結果を確認するには、次のコマンドを入力します。 show client ccx results client_mac_address 802.1X 認証テストに対しては、次のような情報が表示されます。 dot1x Complete................................... Success EAP Method....................................... *1,Host OS Login Credentials dot1x Status.................................. 255 |
||
ステップ 15 |
前回のテストでクライアントが取得した関連データ フレームを確認するには、次のコマンドを入力します。 show client ccx frame-data client_mac_address LOG Frames: Frame Number:.................................... 1 Last Frame Number:............................... 1120 Direction:....................................... 1 Timestamp:....................................... 0d 00h 50m 39s 863954us Frame Length:.................................... 197 Frame Data: 00000000: 80 00 00 00 ff ff ff ff ff ff 00 12 44 bd bd b0 ............D... 00000010: 00 12 44 bd bd b0 f0 af 43 70 00 f2 82 01 00 00 ..D.....Cp...... 00000020: 64 00 11 08 00 01 00 01 08 8c 12 98 24 b0 48 60 d...........$.H` 00000030: 6c 05 04 01 02 00 00 85 1e 00 00 89 00 0f 00 ff l............... 00000040: 03 19 00 41 50 32 33 2d 31 30 00 00 00 00 00 00 ...AP23-10...... 00000050: 00 00 00 00 00 00 26 96 06 00 40 96 00 ff ff dd ......&...@..... 00000060: 18 00 50 f2 01 01 00 00 50 f2 05 01 00 00 50 f2 ..P.....P.....P. 00000070: 05 01 00 00 40 96 00 28 00 dd 06 00 40 96 01 01 ....@..(....@... 00000080: 00 dd 05 00 40 96 03 04 dd 16 00 40 96 04 00 02 ....@......@.... 00000090: 07 a4 00 00 23 a4 00 00 42 43 00 00 62 32 00 00 ....#...BC..b2.. 000000a0: dd 05 00 40 96 0b 01 dd 18 00 50 f2 02 01 01 82 ...@......P..... 000000b0: 00 03 a4 00 00 27 a4 00 00 42 43 5e 00 62 32 2f .....'...BC^.b2/ LOG Frames: Frame Number:.................................... 2 Last Frame Number:............................... 1120 Direction:....................................... 1 Timestamp:....................................... 0d 00h 50m 39s 878289us Frame Length:.................................... 147 Frame Data: 00000000: 80 00 00 00 ff ff ff ff ff ff 00 0d ed c3 a0 22 ..............." 00000010: 00 0d ed c3 a0 22 00 bd 4d 50 a5 f7 78 08 00 00 ....."..MP..x... 00000020: 64 00 01 00 00 01 00 01 08 8c 12 98 24 b0 48 60 d...........$.H` 00000030: 6c 05 04 01 02 00 00 85 1e 00 00 84 00 0f 00 ff l............... 00000040: 03 19 00 72 6f 67 75 65 2d 74 65 73 74 31 00 00 ...rogue-test1.. 00000050: 00 00 00 00 00 00 23 96 06 00 40 96 00 10 00 dd ......#...@..... 00000060: 06 00 40 96 01 01 00 dd 05 00 40 96 03 04 dd 05 ..@.......@..... 00000070: 00 40 96 0b 01 dd 18 00 50 f2 02 01 01 81 00 03 .@......P....... 00000080: a4 00 00 27 a4 00 00 42 43 5e 00 62 32 2f 00 d2 ...'...BC^.b2/.. 00000090: b4 ab 84 ... LOG Frames: Frame Number:.................................... 3 Last Frame Number:............................... 1120 Direction:....................................... 1 Timestamp:....................................... 0d 00h 50m 39s 881513us Frame Length:.................................... 189 Frame Data: 00000000: 80 00 00 00 ff ff ff ff ff ff 00 12 44 bd 80 30 ............D..0 00000010: 00 12 44 bd 80 30 60 f7 46 c0 8b 4b d1 05 00 00 ..D..0`.F..K.... 00000020: 64 00 11 08 00 01 00 01 08 8c 12 98 24 b0 48 60 d...........$.H` 00000030: 6c 05 04 00 02 00 00 85 1e 00 00 89 00 0f 00 ff l............... 00000040: 03 19 00 41 50 34 30 2d 31 37 00 00 00 00 00 00 ...AP40-17...... 00000050: 00 00 00 00 00 00 26 dd 18 00 50 f2 01 01 00 00 ......&...P..... 00000060: 50 f2 05 01 00 00 50 f2 05 01 00 00 40 96 00 28 P.....P.....@..( 00000070: 00 dd 06 00 40 96 01 01 00 dd 05 00 40 96 03 04 ....@.......@... 00000080: dd 16 00 40 96 04 00 05 07 a4 00 00 23 a4 00 00 ...@........#... 00000090: 42 43 00 00 62 32 00 00 dd 05 00 40 96 0b 01 dd BC..b2.....@.... 000000a0: 18 00 50 f2 02 01 01 85 00 03 a4 00 00 27 a4 00 ..P..........'.. 000000b0: 00 42 43 5e 00 62 32 2f 00 0b 9a 1d 6f .BC^.b2/....o ... |
クライアント レポート プロトコルは、クライアント情報を交換するためにクライアントとアクセス ポイントによって使用されます。 クライアント レポートは、クライアントがアソシエートするときに自動で収集されます。 クライアントのアソシエート後は、いつでもコントローラの GUI または CLI を使用してクライアント レポート要求を任意の CCXv5 クライアントに送信できます。 クライアント レポートには次の 4 種類があります。
ステップ 1 | [Monitor] > [Clients] の順に選択して、[Clients] ページを開きます。 | ||

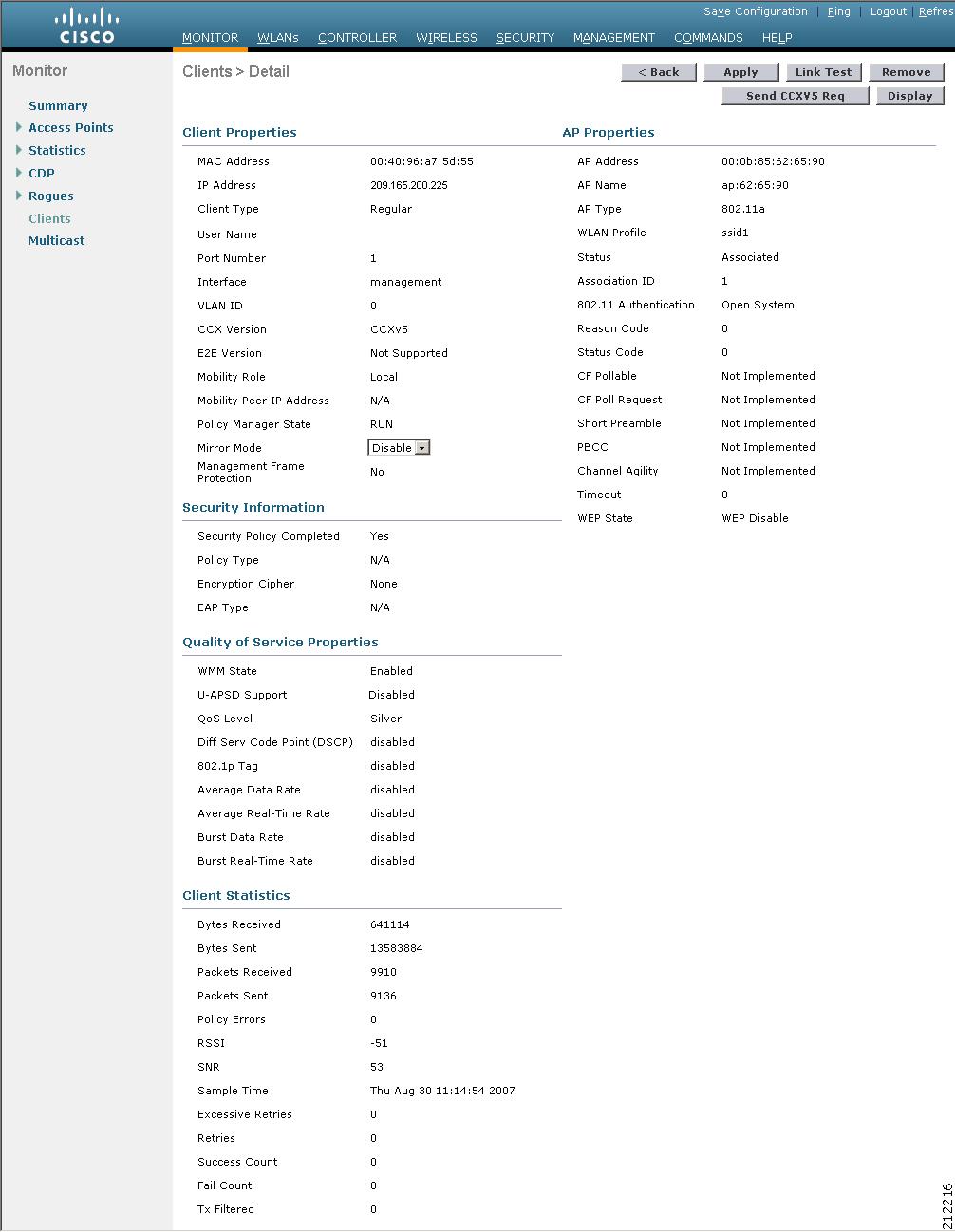

ステップ 2 |
目的のクライアントの MAC アドレスをクリックします。 [Clients > Detail] ページが表示されます。
|
||
ステップ 3 |
レポート要求をクライアントに送信するには、[Send CCXV5 Req]
をクリックします。
|
||

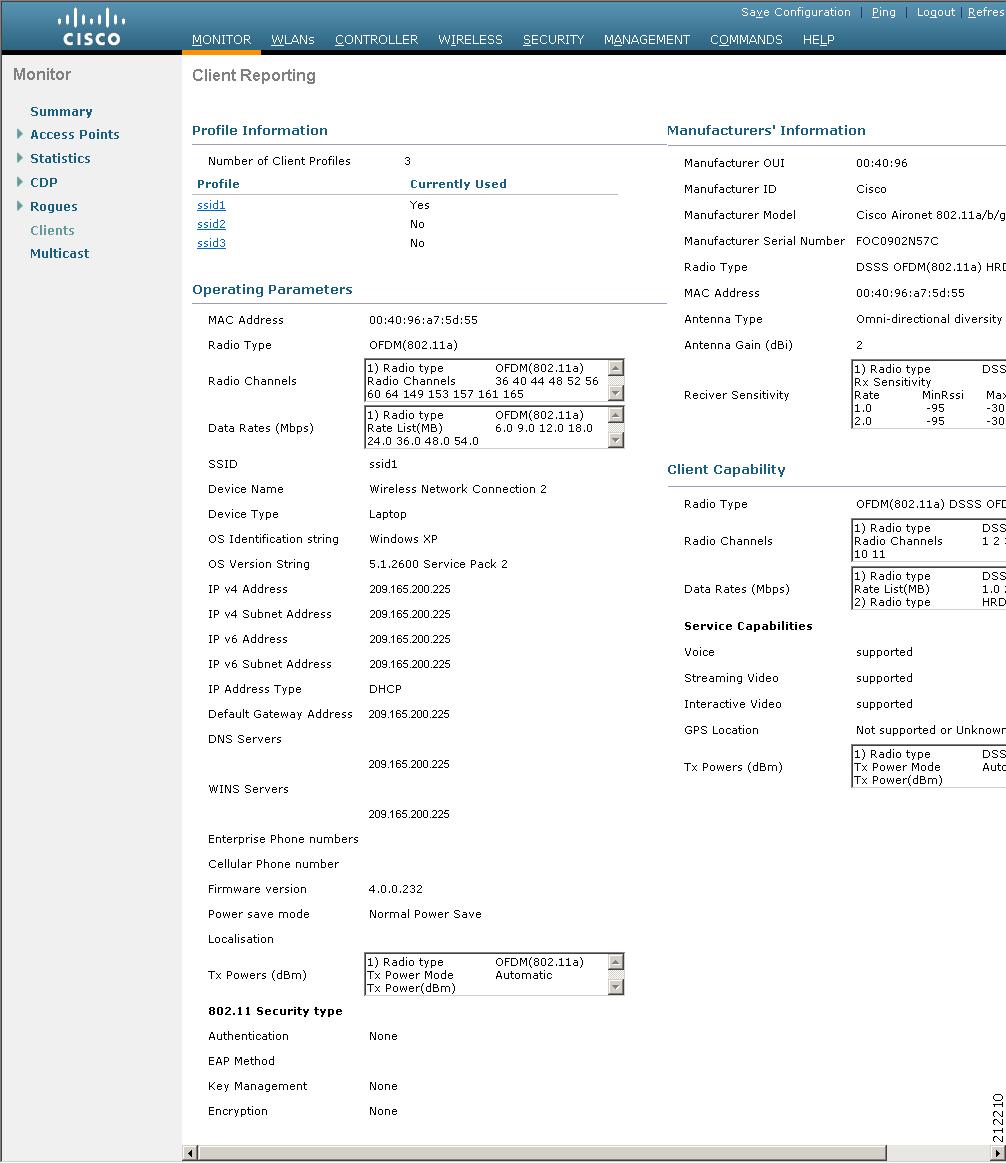

ステップ 4 |
クライアントのパラメータを表示するには、[Display]
をクリックします。 [Client Reporting] ページが表示されます。
このページには、クライアント プロファイルおよび現在使用中かどうかが表示されます。 クライアントの動作パラメータ、製造元、および機能に関する情報も表示されます。 |
||
ステップ 5 | 目的のクライアント プロファイルのリンクをクリックします。 [Profile Details] ページには、SSID、省電力モード、無線チャネル、データ レート、802.11 セキュリティ設定などのクライアント プロファイルの詳細が表示されます。 |
ステップ 1 | クライアント プロファイルを送信する要求をクライアントに送信するには、次のコマンドを入力します。 | ||
ステップ 2 |
現在の動作パラメータを送信する要求をクライアントに送信するには、次のコマンドを入力します。 config client ccx get-operating-parameters client_mac_address |
||
ステップ 3 | 製造元の情報を送信する要求をクライアントに送信するには、次のコマンドを入力します。 | ||
ステップ 4 | 機能情報を送信する要求をクライアントに送信するには、次のコマンドを入力します。 | ||
ステップ 5 | クライアント レポートの情報をクリアするには、次のコマンドを入力します。 | ||
ステップ 6 |
クライアント プロファイルを表示するには、次のコマンドを入力します。 show client ccx profiles client_mac_address Number of Profiles............................... 1 Current Profile.................................. 1 Profile ID....................................... 1 Profile Name..................................... wifiEAP SSID............................................. wifiEAP Security Parameters[EAP Method,Credential]....... EAP-TLS,Host OS Login Credentials Auth Method...................................... EAP Key Management................................... WPA2+CCKM Encryption....................................... AES-CCMP Power Save Mode.................................. Constantly Awake Radio Configuration: Radio Type....................................... DSSS Preamble Type.................................. Long preamble CCA Method..................................... Energy Detect + Carrier Detect/Correlation Data Retries................................... 6 Fragment Threshold............................. 2342 Radio Channels................................. 1 2 3 4 5 6 7 8 9 10 11 Tx Power Mode.................................. Automatic Rate List(MB).................................. 1.0 2.0 Radio Type....................................... HRDSSS(802.11b) Preamble Type.................................. Long preamble CCA Method..................................... Energy Detect + Carrier Detect/Correlation Data Retries................................... 6 Fragment Threshold............................. 2342 Radio Channels................................. 1 2 3 4 5 6 7 8 9 10 11 Tx Power Mode.................................. Automatic Rate List(MB).................................. 5.5 11.0 Radio Type....................................... ERP(802.11g) Preamble Type.................................. Long preamble CCA Method..................................... Energy Detect + Carrier Detect/Correlation Data Retries................................... 6 Fragment Threshold............................. 2342 Radio Channels................................. 1 2 3 4 5 6 7 8 9 10 11 Tx Power Mode.................................. Automatic Rate List(MB).................................. 6.0 9.0 12.0 18.0 24.0 36.0 48.0 54.0 Radio Type....................................... OFDM(802.11a) Preamble Type.................................. Long preamble CCA Method..................................... Energy Detect + Carrier Detect/Correlation Data Retries................................... 6 Fragment Threshold............................. 2342 Radio Channels................................. 36 40 44 48 52 56 60 64 149 153 157 161 165 Tx Power Mode.................................. Automatic Rate List(MB).................................. 6.0 9.0 12.0 18.0 24.0 36.0 48.0 54.0 |
||
ステップ 7 |
クライアントの動作パラメータを表示するには、次のコマンドを入力します。 show client ccx operating-parameters client_mac_address Client Mac....................................... 00:40:96:b2:8d:5e Radio Type....................................... OFDM(802.11a) Radio Type....................................... OFDM(802.11a) Radio Channels................................. 36 40 44 48 52 56 60 64 100 104 108 112 116 120 124 128 132 136 140 149 153 157 161 165 Tx Power Mode.................................. Automatic Rate List(MB).................................. 6.0 9.0 12.0 18.0 24.0 36.0 48.0 54.0 Power Save Mode.................................. Normal Power Save SSID............................................. wifi Security Parameters[EAP Method,Credential]....... None Auth Method...................................... None Key Management................................... None Encryption....................................... None Device Name...................................... Wireless Network Connection 15 Device Type...................................... 0 OS Id............................................ Windows XP OS Version....................................... 5.1.2600 Service Pack 2 IP Type.......................................... DHCP address IPv4 Address..................................... Available IP Address....................................... 70.0.4.66 Subnet Mask...................................... 255.0.0.0 Default Gateway.................................. 70.1.0.1 IPv6 Address..................................... Not Available IPv6 Address..................................... 0: 0: 0: 0: 0: 0: 0: 0: 0: 0: 0: 0: 0: 0: 0: 0: IPv6 Subnet Mask................................. 0: 0: 0: 0: 0: 0: 0: 0: 0: 0: 0: 0: 0: 0: 0: 0: DNS Servers...................................... 103.0.48.0 WINS Servers..................................... System Name...................................... URAVAL3777 Firmware Version................................. 4.0.0.187 Driver Version................................... 4.0.0.187 |
||
ステップ 8 |
クライアントの製造元情報を表示するには、次のコマンドを入力します。 show client ccx manufacturer-info client_mac_address Manufacturer OUI................................. 00:40:96 Manufacturer ID.................................. Cisco Manufacturer Model............................... Cisco Aironet 802.11a/b/g Wireless Adapter Manufacturer Serial.............................. FOC1046N3SX Mac Address...................................... 00:40:96:b2:8d:5e Radio Type....................................... DSSS OFDM(802.11a) HRDSSS(802.11b) ERP(802.11g) Antenna Type..................................... Omni-directional diversity Antenna Gain..................................... 2 dBi Rx Sensitivity: Radio Type....................................... DSSS Rx Sensitivity .................................. Rate:1.0 Mbps, MinRssi:-95, MaxRssi:-30 Rx Sensitivity .................................. Rate:2.0 Mbps, MinRssi:-95, MaxRssi:-30 Radio Type....................................... HRDSSS(802.11b) Rx Sensitivity .................................. Rate:5.5 Mbps, MinRssi:-95, MaxRssi:-30 Rx Sensitivity .................................. Rate:11.0 Mbps, MinRssi:-95, MaxRssi:-30 Radio Type....................................... ERP(802.11g) Rx Sensitivity .................................. Rate:6.0 Mbps, MinRssi:-95, MaxRssi:-30 Rx Sensitivity .................................. Rate:9.0 Mbps, MinRssi:-95, MaxRssi:-30 Rx Sensitivity .................................. Rate:12.0 Mbps, MinRssi:-95, MaxRssi:-30 Rx Sensitivity .................................. Rate:18.0 Mbps, MinRssi:-95, MaxRssi:-30 |
||
ステップ 9 |
クライアントの機能情報を表示するには、次のコマンドを入力します。 show client ccx client-capability client_mac_address
|
ローミング ログとリアルタイム ログ、および統計を使用して、システムの問題を解決できます。 イベント ログにより、クライアント デバイスの動作を識別および追跡できるようになります。 これは、WLAN 上に存在する可能性がある問題を診断する際に特に役立ちます。 イベント ログはイベントのログを示し、アクセス ポイントへそれらをレポートします。 イベント ログには次の 3 つのカテゴリがあります。
統計レポートは、クライアントの 802.1X とセキュリティの情報を示します。 クライアントのアソシエート後は、いつでもコントローラの CLI を使用してイベント ログおよび統計の要求を任意の CCXv5 クライアントに送信できます。
ステップ 1 | ログ要求を送信するには、次のコマンドを入力します。 |
ステップ 2 |
ログ応答を表示するには、次のコマンドを入力します。 show client ccx log-response log_type client_mac_address log_type は、roam、rsna、または syslog です。 log_type が roam であるログ応答に対しては、次のような情報が表示されます。 Tue Jun 26 18:28:48 2007 Roaming Response LogID=133: Status=Successful Event Timestamp=0d 00h 00m 13s 322396us Source BSSID=00:0b:85:81:06:c2, Target BSSID=00:0b:85:81:06:c2, Transition Time=3125(ms) Transition Reason: Normal roam, poor link Transition Result: Success Tue Jun 26 18:28:48 2007 Roaming Response LogID=133: Status=Successful Event Timestamp=0d 00h 00m 16s 599006us Source BSSID=00:0b:85:81:06:c2, Target BSSID=00:0b:85:81:06:c2, Transition Time=3235(ms) Transition Reason: Normal roam, poor link Transition Result: Success Event Timestamp=0d 00h 00m 19s 882921us Source BSSID=00:0b:85:81:06:c2, Target BSSID=00:0b:85:81:06:c2, Transition Time=3234(ms) Transition Reason: Normal roam, poor link Transition Result: Success Tue Jun 26 18:28:48 2007 Roaming Response LogID=133: Status=Successful Event Timestamp=0d 00h 00m 08s 815477us Source BSSID=00:0b:85:81:06:c2, Target BSSID=00:0b:85:81:06:d2, Transition Time=3281(ms) Transition Reason: First association to WLAN Transition Result: Success Event Timestamp=0d 00h 00m 26s 637084us Source BSSID=00:0b:85:81:06:d2, Target BSSID=00:0b:85:81:06:c2, Transition Time=3313(ms) log_type が rsna であるログ応答に対しては、次のような情報が表示されます。 Tue Jun 26 18:24:09 2007 RSNA Response LogID=132: Status=Successful Event Timestamp=0d 00h 00m 00s 246578us Target BSSID=00:14:1b:58:86:cd RSNA Version=1 Group Cipher Suite=00-0f-ac-02 Pairwise Cipher Suite Count = 1 Pairwise Cipher Suite 0 = 00-0f-ac-04 AKM Suite Count = 1 AKM Suite 0 = 00-0f-ac-01 RSN Capability = 0x0 RSNA Result: Success Tue Jun 26 18:24:09 2007 RSNA Response LogID=132: Status=Successful Event Timestamp=0d 00h 00m 00s 246625us Target BSSID=00:14:1b:58:86:cd RSNA Version=1 Group Cipher Suite=00-0f-ac-02 Pairwise Cipher Suite Count = 1 Pairwise Cipher Suite 0 = 00-0f-ac-04 AKM Suite Count = 1 AKM Suite 0 = 00-0f-ac-01 RSN Capability = 0x0 RSNA Result: Success Tue Jun 26 18:24:09 2007 RSNA Response LogID=132: Status=Successful Event Timestamp=0d 00h 00m 01s 624375us Target BSSID=00:14:1b:58:86:cd RSNA Version=1 Group Cipher Suite=00-0f-ac-02 Pairwise Cipher Suite Count = 1 Pairwise Cipher Suite 0 = 00-0f-ac-04 AKM Suite Count = 1 AKM Suite 0 = 00-0f-ac-01 RSN Capability = 0x0 RSNA Result: Success log_type が syslog であるログ応答に対しては、次のような情報が表示されます。 Tue Jun 26 18:07:48 2007 SysLog Response LogID=131: Status=Successful Event Timestamp=0d 00h 19m 42s 278987us Client SysLog = '<11> Jun 19 11:49:47 uraval3777 Mandatory elements missing in the OID response' Event Timestamp=0d 00h 19m 42s 278990us Client SysLog = '<11> Jun 19 11:49:50 uraval3777 Mandatory elements missing in the OID response' Tue Jun 26 18:07:48 2007 SysLog Response LogID=131: Status=Successful Event Timestamp=0d 00h 19m 42s 278993us Client SysLog = '<11> Jun 19 11:49:53 uraval3777 Mandatory elements missing in the OID response' Event Timestamp=0d 00h 19m 42s 278996us Client SysLog = '<11> Jun 19 11:49:56 uraval3777 Mandatory elements missing in the OID response' Tue Jun 26 18:07:48 2007 SysLog Response LogID=131: Status=Successful Event Timestamp=0d 00h 19m 42s 279000us Client SysLog = '<11> Jun 19 11:50:00 uraval3777 Mandatory elements missing in the OID response' Event Timestamp=0d 00h 19m 42s 279003us Client SysLog = '<11> Jun 19 11:50:03 uraval3777 Mandatory elements missing in the OID response' Tue Jun 26 18:07:48 2007 SysLog Response LogID=131: Status=Successful Event Timestamp=0d 00h 19m 42s 279009us Client SysLog = '<11> Jun 19 11:50:09 uraval3777 Mandatory elements missing in the OID response' Event Timestamp=0d 00h 19m 42s 279012us Client SysLog = '<11> Jun 19 11:50:12 uraval3777 Mandatory elements missing in the OID response' |
ステップ 3 |
統計の要求を送信するには、次のコマンドを入力します。 config client ccx stats-request measurement_duration stats_name client_mac_address |
ステップ 4 |
統計応答を表示するには、次のコマンドを入力します。 show client ccx stats-report client_mac_address Measurement duration = 1 dot11TransmittedFragmentCount = 1 dot11MulticastTransmittedFrameCount = 2 dot11FailedCount = 3 dot11RetryCount = 4 dot11MultipleRetryCount = 5 dot11FrameDuplicateCount = 6 dot11RTSSuccessCount = 7 dot11RTSFailureCount = 8 dot11ACKFailureCount = 9 dot11ReceivedFragmentCount = 10 dot11MulticastReceivedFrameCount = 11 dot11FCSErrorCount = 12 dot11TransmittedFrameCount = 13 |
デバッグ ファシリティにより、コントローラの CPU とやり取りするすべてのパケットを表示できるようになります。 受信したパケット、送信したパケット、またはその両方に対して有効にできます。 デフォルトでは、デバッグ ファシリティによって受信されたすべてのパケットが表示されます。 それらを表示する前に、アクセス コントロール リスト(ACL)を定義してパケットをフィルタリングすることもできます。 ACL に渡されないパケットは、表示されずに破棄されます。
各 ACL には、動作(許可、拒否、無効化)、およびパケットの適合に使用する 1 つまたは複数のフィールドが含まれます。 デバッグ ファシリティでは、次のレベルおよび値で動作する ACL が提供されます。
各レベルにおいて、複数の ACL を定義できます。 パケットと一致する最初の ACL が、選択された ACL となります。
ステップ 1 |
デバッグ ファシリティを有効にするには、次のコマンドを入力します。
|
||
ステップ 2 |
デバッグ出力の形式を設定するには、次のコマンドを入力します。 debug packet logging format { hex2pcap | text2pcap} デバッグ ファシリティでは、hex2pcap と text2pcap という 2 つの出力形式がサポートされています。 IOS によって使用される標準の形式では hex2pcap の使用がサポートされており、HTML フロントエンドを使用してデコードできます。 text2pcap オプションは、一連のパケットを同一のコンソール ログ ファイルからデコードできるようにするために用意されています。 |
||
ステップ 3 | パケットが表示されない理由を判断するには、次のコマンドを入力します。 debug packet error { enable | disable} | ||
ステップ 4 |
パケットのデバッグのステータスを表示するには、次のコマンドを入力します。
Status........................................... disabled Number of packets to display..................... 25 Bytes/packet to display.......................... 0 Packet display format............................ text2pcap Driver ACL: [1]: disabled [2]: disabled [3]: disabled [4]: disabled [5]: disabled [6]: disabled Ethernet ACL: [1]: disabled [2]: disabled [3]: disabled [4]: disabled [5]: disabled [6]: disabled IP ACL: [1]: disabled [2]: disabled [3]: disabled [4]: disabled [5]: disabled [6]: disabled EoIP-Ethernet ACL: [1]: disabled [2]: disabled [3]: disabled [4]: disabled [5]: disabled [6]: disabled EoIP-IP ACL: [1]: disabled [2]: disabled [3]: disabled [4]: disabled [5]: disabled [6]: disabled LWAPP-Dot11 ACL: [1]: disabled [2]: disabled [3]: disabled [4]: disabled [5]: disabled [6]: disabled LWAPP-IP ACL: [1]: disabled [2]: disabled [3]: disabled [4]: disabled [5]: disabled [6]: disabled? |
コントローラには、アクセス ポイントの 1 つをネットワーク「スニファ」として設定する機能があります。スニファは、特定のチャネル上のパケットをすべてキャプチャして、パケット アナライザ ソフトウェアを実行しているリモート マシンに転送します。 これらのパケットには、タイム スタンプ、信号強度、パケット サイズなどの情報が含まれます。 スニファを使用すると、ネットワーク アクティビティを監視して記録し、問題を検出できます。
無線スニファを実行するには、次のハードウェアとソフトウェアが必要です。

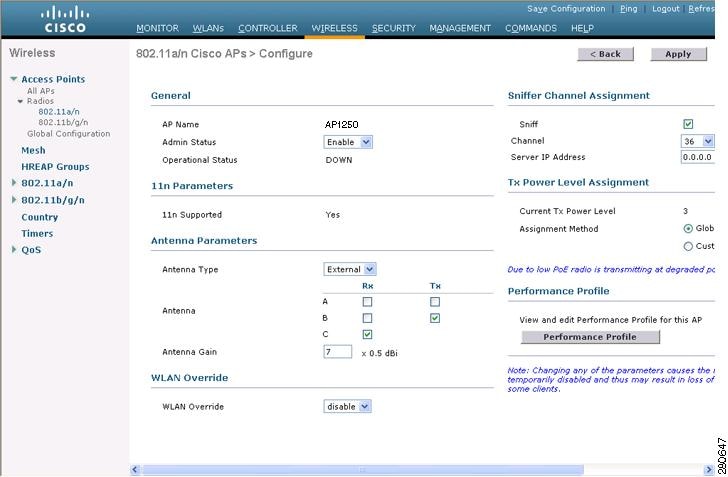

ステップ 1 | [Wireless] > [Access Points] > [All APs] の順に選択して、[All APs] ページを開きます。 |
ステップ 2 |
スニファとして設定するアクセス ポイントの名前をクリックします。 [All APs > Details for] ページが表示されます。
|
ステップ 3 | [AP Mode] ドロップダウン リストから [Sniffer] を選択します。 |
ステップ 4 | [Apply] をクリックして、変更を確定します。 |
ステップ 5 | アクセス ポイントをリブートする警告が表示されたら、[OK] をクリックします。 |
ステップ 6 | [Wireless] > [Access Points] > [Radios] > [802.11a/n](または [802.11b/g/n])の順に選択して、[802.11a/n(または 802.11b/g/n)Radios] ページを開きます。 |
ステップ 7 |
カーソルを目的のアクセス ポイントの青いドロップダウン矢印の上に置いて [Configure]
を選択します。 [802.11a/n(または 802.11b/g/n)Cisco APs > Configure] ページが表示されます。
|
ステップ 8 | [Sniff] チェックボックスをオンにして、このアクセス ポイントのスニファを有効にします。オンにしなければ、スニファは無効になります。 デフォルトではオフになっています。 |
ステップ 9 | ステップ 8 でスニファを有効にした場合は、次の手順に従ってください。 |
ステップ 10 | [Apply] をクリックして、変更を確定します。 |
ステップ 11 | [Save Configuration] をクリックして、変更を保存します。 |
ステップ 1 | アクセス ポイントをスニファとして設定するには、次のコマンドを入力します。 | ||
ステップ 2 | アクセス ポイントがリブートされるが操作を続行するかどうかをたずねる警告が表示されたら、 Y と入力します。 アクセス ポイントはスニファ モードでリブートします。 | ||
ステップ 3 |
アクセス ポイントでスニファを有効にするには、次のコマンドを入力します。 config ap sniff {802.11a | 802.11b} enable channel server_IP_address Cisco_AP
|
||
ステップ 4 | 変更を保存するには、次のコマンドを入力します。 | ||
ステップ 5 |
アクセス ポイントのスニファ設定を表示するには、次のコマンドを入力します。 show ap config { 802.11a | 802.11b} Cisco_AP Cisco AP Identifier................................ 17 Cisco AP Name.......................................... AP1131:46f2.98ac ... AP Mode ........................................... Sniffer Public Safety ..................................... Global: Disabled, Local: Disabled Sniffing .............................................. No ... |
Telnet または SSH を使用したアクセス ポイントのトラブルシューティングについて
コントローラは、Telnet プロトコルおよび Secure Shell(SSH)プロトコルを使用した Lightweight アクセス ポイントのトラブルシューティングをサポートしています。 これらのプロトコルを使用すると、特にアクセス ポイントがコントローラに接続できない場合に、デバッグを簡単に行うことができます。
(注) |
コントローラ上で Telnet または SSH のセッションを設定する手順については、「Telnet および SSH セッションの設定」を参照してください。 |
Telnet または SSH を設定するには、ソフトウェア リリース 5.0 以降のリリースのコントローラ CLI を使用するか、ソフトウェア リリース 6.0 以降のリリースのコントローラ GUI を使用します。
ステップ 1 | [Wireless] > [Access Points] > [All APs] の順に選択して、[All APs] ページを開きます。 |
ステップ 2 | Telnet または SSH を有効にするアクセス ポイントの名前をクリックします。 |
ステップ 3 |
[Advanced]
タブを選択して、[All APs > Details for]([Advanced])ページを開きます。
|
ステップ 4 | このアクセス ポイント上での Telnet 接続を有効にするには、[Telnet] チェックボックスをオンにします。 デフォルトではオフになっています。 |
ステップ 5 | このアクセス ポイント上での SSH 接続を有効にするには、[SSH] チェックボックスをオンにします。 デフォルトではオフになっています。 |
ステップ 6 | [Apply] をクリックして、変更を確定します。 |
ステップ 7 | [Save Configuration] をクリックして、変更を保存します。 |
ステップ 1 |
アクセス ポイントで Telnet または SSH の接続を有効にするには、次のコマンドを入力します。 config ap { telnet | ssh} enable Cisco_AP
|
||
ステップ 2 | 変更を保存するには、次のコマンドを入力します。 | ||
ステップ 3 |
アクセス ポイントで Telnet または SSH が有効になっているかどうかを確認するには、次のコマンドを入力します。 show ap config general Cisco_AP Cisco AP Identifier.............................. 5 Cisco AP Name.................................... AP33 Country code..................................... Multiple Countries:US,AE,AR,AT,AU,BH Reg. Domain allowed by Country................... 802.11bg:-ABCENR 802.11a:-ABCEN AP Country code.................................. US - United States AP Regulatory Domain............................. 802.11bg:-A 802.11a:-A Switch Port Number .............................. 2 MAC Address...................................... 00:19:2f:11:16:7a IP Address Configuration......................... Static IP assigned IP Address....................................... 10.22.8.133 IP NetMask....................................... 255.255.248.0 Gateway IP Addr.................................. 10.22.8.1 Domain........................................... Name Server...................................... Telnet State..................................... Enabled Ssh State........................................ Enabled ... |
コントローラから Cisco 3300 シリーズ モビリティ サービス エンジン(MSE; Mobility Services Engine)にアクセス ポイント ステータス情報を送信するときに、アクセス ポイント監視サービスが使用されます。
MSE は、サービス サブスクリプションおよびアクセス ポイント監視サービス要求を送信して、その時点でコントローラが認識しているすべてのアクセス ポイントのステータスを取得します。 アクセス ポイントのステータスが変更されると、MSE に通知が送信されます。
アクセス ポイント監視サービスの問題が発生した場合は、次のコマンドを入力します。
debug service ap-monitor {all | error | event | nmsp | packet} {enable | disable}
LED パターンは、OfficeExtend アクセス ポイントが 1130 シリーズか 1140 シリーズかによって異なります。 LED パターンの説明については、『 Cisco OfficeExtend Access Point Quick Start Guide』を参照してください。 このガイドには、次の URL からアクセスできます。
http://www.cisco.com/en/US/products/hw/wireless/index.html
OfficeExtend アクセス ポイントに関する問題のほとんどは、次のいずれかです。
