Guia de solução de problemas para convidados Jabber

Introduction

Este documento descreve como solucionar alguns problemas comuns com o Cisco Jabber Guest.

Prerequisites

Requirements

A Cisco recomenda que você tenha conhecimento destes tópicos:

• Combinação Cisco Expressway (Exp) C e E com a versão x8.2 ou posterior
• Traversal usando NAT de relé (TURN)/Estabelecimento de conectividade interativa (ICE) e Protocolo de início de sessão (SIP)
• Servidor de comunicação de vídeo (VCS)-C e VCS-E

Componentes Utilizados

As informações neste documento são baseadas nestas versões de software e hardware:

• O único modelo suportado é a combinação (VCS)-C e VCS-E ou a combinação Exp-C e Exp-E.
• O Exp-E deve ter a chave de opção TURN instalada.
• O Exp-C e o Exp-E devem ter a zona de passagem necessária configurada corretamente.
• A caixa expressway deve ter a versão x8.2 ou posterior.
• Cisco Jabber Guest Version jg10.0_10.0.2.75.
• Cliente de Internet com plug-in Jabber Guest instalado.

Topologia

Guia de solução de problemas

Esta seção descreve os problemas comuns encontrados.

Verificar links de comunicação unificada

O Jabber Guest usa o link Unified Communications e um túnel Secure Shell (SSH) para proxy de mensagens HTTPS entre o Expressway-E e o Expressway-C.

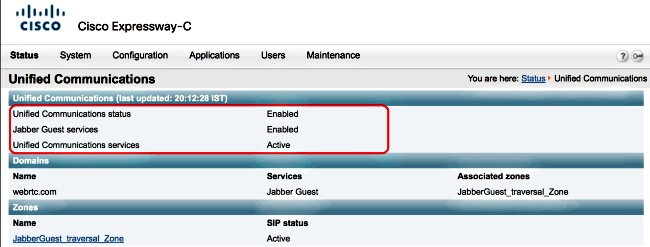

• As informações de status do link Unified Communication podem ser verificadas em Status > Unified Communications.








• As informações de status do túnel SSH do Unified Communication podem ser verificadas a partir de Status > Unified Communication > Unified Communications SSH tunnel status.





O link de convidado Jabber é redirecionado para a página da Web do Expressway

Às vezes, quando você tenta acessar o link Convidado do Jabber, você é redirecionado para a página da Web do Expressway.

Se isso acontecer, verifique estes itens:

• O Expressway-E está configurado para o Convidado Jabber e a zona de passagem do Unified Communications entre o Expressway-E e o Expressway-C está ativa.


• Um firewall ou servidor web converte solicitações da Internet pública para 443, para 9443, ou da Internet pública para 80, para 9880.

Note: Se o Expressway-E receber solicitações na porta 9880, ele redirecionará a solicitação para 9443 automaticamente.

Uma boa maneira de testar isso é definir explicitamente a porta 9443 no link e tentar acessar o link do navegador.

Se você ainda for redirecionado para a página da Web do Expressway-E, a porta 9443 será encaminhada para 443 no firewall. Esta configuração está incorreta; a porta 443 deve ser encaminhada para a porta 9443.

Acelerador não encontrado

Às vezes, você carrega o link Convidado Jabber e recebe esta mensagem de erro:

Se isso acontecer, verifique estes itens:

• Se o link usado não contiver um nome de domínio e usar um endereço IP, altere-o para usar um nome de domínio totalmente qualificado (FQDN). Navegue até Settings > Links e altere o "Domain used for links" para FQDN.


• Se o link de Convidado Jabber estiver no formato FQDN, verifique se o domínio associado está configurado para serviços de Convidado Jabber e se um servidor de Convidado Jabber está associado.








• Verifique se os túneis SSH estão ativos entre o Expressway-E e o Expressway-C.


• Verifique se o status da Comunicação Unificada está ativo no Expressway-E e no Expressway-C.

Link não encontrado

Às vezes, você carrega o link Convidado Jabber e recebe esta mensagem de erro:

Se isso acontecer, verifique estes itens:

• O link de URL solicitado não está ativo (navegue para Links > selecione o link). Verifique se ele é exibido como ativo.


• O URL contém o URL de chamada errado ou o URL configurado não foi ativado (ou expirou).





Destino não alcançável

Às vezes, você carrega o link Convidado Jabber e recebe esta mensagem de erro:

Os registros do chip exibem o seguinte:

2014-10-03 16:03:55,756 INFO[0xa0f021a8] [webc] [.Log(1236)] - Method call:
MediaPlugin.hangup

2014-10-03 16:03:55,756 INFO[0xa0f021a8] [chip] [.AutoLog(7)] - Method entered:
chipAPI::hangupAsync

2014-10-03 16:03:55,756 INFO[0xa0f021a8] [chip] [.AutoLog(7)] - Method entered:
CVideoAPI::HangupAsync

2014-10-03 16:03:55,756 INFO[0xa0f021a8] [chip] [.~AutoLog(11)] - Method exited:
CVideoAPI::HangupAsync

2014-10-03 16:03:55,756 INFO[0xa0f021a8] [chip] [.~AutoLog(11)] - Method exited:
chipAPI::hangupAsync

2014-10-03 16:03:55,756 INFO[0xb0629000] [chip] [.Hangup(796)] - Method entered

2014-10-03 16:03:55,756 INFO[0xb0629000] [chip] [.Hangup(808)] - Nothing
to hangup. no-op

2014-10-03 16:03:55,756 INFO[0xb0629000] [chip] [.Hangup(796)] - Method exited

2014-10-03 16:03:55,757 INFO[0xb0629000] [chip] [.AutoLog(7)] - Method entered:
chipAPI::Callback_Void

2014-10-03 16:03:55,757 INFO[0xb0629000] [chip] [.FindJSObjectPtrValueGivenKey(97)] -
Failed To find key-Successcb or the value wasn't a JSObjectPtr

2014-10-03 16:03:55,757 INFO[0xb0629000] [chip] [.~AutoLog(11)] - Method exited:
chipAPI::Callback_Void

2014-10-03 16:04:15,975 INFO[0xa0f021a8] [webc] [.Log(1236)] - Call event: [timeout]

Se isso acontecer, verifique estes itens:

• A zona vizinha do Cisco Unified Communications Manager (CUCM)/VCS-Control deve estar ativa.


• As regras de pesquisa apropriadas devem ser configuradas no Exp-C/VCS-C usado para a implantação do Convidado Jabber, para que ele possa rotear as chamadas para CUCM ou VCS-Control.


• O endpoint deve ser registrado com o URI/Extension correto no CUCM/VCS-Control, que corresponde ao definido no destino em links no servidor Jabber Guest.

Falha na alocação de TURN

Às vezes, você carrega o link Convidado Jabber e recebe esta mensagem de erro:

Se isso acontecer, verifique estes itens:

• A porta UDP 3478 não está bloqueada. Você deve permitir a entrada dessas portas da Internet pública para o Expressway.








• A porta UDP 3478 é a porta padrão no Expressway-E. A porta pode ser alterada ou pode usar um intervalo de portas. Para confirmar qual porta deve ser usada, verifique a configuração do Expressway-E TURN.








• Você deve definir o território de autenticação usado durante a configuração TURN no banco de dados local ou usar a verificação de credencial delegado com base na implantação. Verifique se a configuração do servidor TURN está correta e se está ativa no servidor Exp-E/VCS-Exp.








• Os campos Servidor TURN Expressway-E (Endereço IP ou Nome DNS) e Porta TURN no servidor Convidado Jabber (Configurações > Controle de Chamada e Mídia) não estão configurados corretamente.

  Se você definiu o endereço de servidor TURN errado na configuração do Convidado Jabber, a máquina cliente Web envia a solicitação de alocação TURN para esse servidor e, eventualmente, os tempos limite.







  Os registros do chip exibem o seguinte:



  2014-10-03 16:30:29,549 DEBUG [0xb06ab000] [pme] [.<ctxt:ICE,thread:-1335185408>(0)] -
  <TURNCLIENT:00> IN <-- AllocateReq (state Idle)

  2014-10-03 16:30:29,549 DEBUG [0xb06ab000] [pme] [.<ctxt:ICE,thread:-1335185408>(0)] -
  <TURNCLIENT:00> 7d..16 OUT-->STUN: AllocateRequest sockh=10 Len=52 to
  10.106.93.169:3478

  2014-10-03 16:30:29,550 DEBUG [0xb06ab000] [pme] [.<ctxt:ICE,thread:-1335185408>(0)] -
  <TURNCLIENT:00> State (Idle -> WaitAllocRespNotAut)

  2014-10-03 16:30:29,649 DEBUG [0xb06ab000] [pme] [.<ctxt:ICE,thread:-1335185408>(0)] -
   <TURNCLIENT:00> IN <-- TimerRetransmit (state WaitAllocRespNotAut)

  2014-10-03 16:30:29,649 DEBUG [0xb06ab000] [pme] [.<ctxt:ICE,thread:-1335185408>(0)] -
  <TURNCLIENT:00> 7d..16 Retransmit initial allocateReq Retry: 1

  2014-10-03 16:30:29,748 DEBUG [0xb06ab000] [pme] [.<ctxt:ICE,thread:-1335185408>(0)] -
  <TURNCLIENT:00> IN <-- TimerRetransmit (state WaitAllocRespNotAut)

  2014-10-03 16:30:29,748 DEBUG [0xb06ab000] [pme] [.<ctxt:ICE,thread:-1335185408>(0)] -
  <TURNCLIENT:00> 7d..16

  .

  .

  .



  2014-10-03 16:30:37,506 DEBUG [0xb06ab000] [pme] [.<ctxt:ICE,thread:-1335185408>(0)] -
  <TURNCLIENT:00> IN <-- TimerRetransmit (state WaitAllocRespNotAut)

  2014-10-03 16:30:37,506 DEBUG [0xb06ab000] [pme] [.<ctxt:ICE,thread:-1335185408>(0)] -
  <TURNCLIENT:00> 7d..16 Retransmit initial allocateReq Retry: 9

  2014-10-03 16:30:39,099 DEBUG [0xb06ab000] [pme] [.<ctxt:ICE,thread:-1335185408>(0)] -
  <TURNCLIENT:00> IN <-- TimerRetransmit (state WaitAllocRespNotAut)

  2014-10-03 16:30:39,100 DEBUG [0xb06ab000] [pme] [.


             (0)] -



              Retransmit initial allocateReq failed after 9 retries



  2014-10-03 16:30:39,100 DEBUG [0xb06ab000] [pme] [.


             (0)] -



              State (WaitAllocRespNotAut -> Idle)



  2014-10-03 16:30:39,100 DEBUG [0xb06ab000] [pme] [.


             (0)] -



              StopAllTimers



  2014-10-03 16:30:39,100 DEBUG [0xb06ab000] [pme] [.


             (0)] -

  F fsm_sendMsgWithPriority: Invalid destination address: Src: connhandler(0x00080000)-0

  Dest: G2FSM(0x00050000)-0, Msg: G2FSM_Audit_Ind(327712)


  2014-10-03 16:30:39,100 DEBUG [0xb06ab000] [pme] [.


             (0)] -

  void connhandler_SeriAlloc_doNETTurnAllocateRej(PROC_DATA *, struct connhandler_PRIV *,

  struct NET_TURN_ALLOCATE_REJ *): conn_id: 22314


  2014-10-03 16:30:39,109 INFO[0xa0f021a8] [webc] [.Log(1236)] - InitializeIceMachineAsync
  failed: ERROR_UNABLE_TO_CONTACT_TURN_SERVER

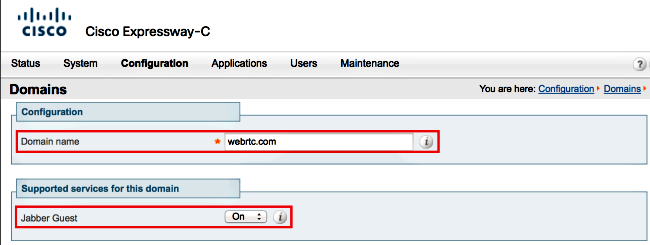

• O nome de domínio no servidor Convidado Jabber (Configurações > Controle de Chamada e Mídia, em Cisco Expressway-C) não é um nome de domínio configurado no Cisco Expressway-C ou não está configurado para serviços de Convidado do Cisco Jabber.







  Os registros do chip exibem o seguinte:



  2014-10-03 16:44:17,187 DEBUG [0xb06ab000] [pme] [.



  (0)] -

              ed..7f OUT-->STUN: AllocateRequest sockh=6 Len=208 to

  10.106.93.165:3478



  2014-10-03 16:44:17,187 DEBUG [0xb06ab000] [pme] [.



  (0)] -

              State (WaitAllocRespNotAut -> WaitAllocResp)



  2014-10-03 16:44:17,237 DEBUG [0xb06ab000] [pme] [.



  (0)] -

              IN <-- TimerRetransmit (state WaitAllocResp)



  2014-10-03 16:44:17,237 DEBUG [0xb06ab000] [pme] [.



  (0)] -

              ed..7f Retransmit allocateReq Retry: 1



  2014-10-03 16:44:17,285 DEBUG [0xb06ab000] [pme] [.



  (0)] -

              ed..7f AllocateErrorResponse



  2014-10-03 16:44:17,285 DEBUG [0xb06ab000] [pme] [.



  (0)] -

              IN <-- AllocateRespError (state WaitAllocResp)



  2014-10-03 16:44:17,285 DEBUG [0xb06ab000] [pme] [.



  (0)] -

              Authorisation failed code 401



  2014-10-03 16:44:17,285 DEBUG [0xb06ab000] [pme] [.



  (0)] - F fsm_sendMsgWithPriority: Invalid destination address: Src: connhandler

  (0x00080000)-0 Dest: G2FSM(0x00050000)-0, Msg: G2FSM_Audit_Ind(327712)


  2014-10-03 16:44:17,290 INFO[0xa0f021a8] [webc] [.Log(1236)] - InitializeIceMachineAsync
  failed: ERROR_UNABLE_TO_CONTACT_TURN_SERVER



  Os registros do Exp-E mostram o seguinte:



  Message Header: (type=AllocateRequest(0x0003), length=188, id=15:99:aa:ab:00:01:00:
  00:76:f8:cc:ce, cookie=21:12:a4:42)

             Username: JC:edge.com:93e3f6cc-5854-4fb4-a6e9-88c322361c23

     MessageIntegrity: (offset=176, hash=e7:f4:f5:15:e7:8c:b2:89:ec:08:be:48:a3:51:cc:
     61:47:dc:c6:09)

         SoftwareName: cpve

                 Nonce: 0aea2513a55a1c674efeb8a7bcc67ce8d48ae368245cb7090dd7c6b16aac

                 Realm: TurnAdmin

  RequestedTransport: udp(17)

             EvenPort: Reserve next=true



  A solicitação de alocação de turno vem com o domínio edge.com configurado no Jabber Guest. No entanto, nesse caso, o domínio configurado no Exp-C é webrtc.com. Então, o Exp-E nunca autentica a solicitação.





Navegador não suportado

Às vezes, você carrega o link Convidado Jabber e recebe a mensagem de erro: "Navegador não suportado"

Descrição: O navegador que você está usando não é suportado.

Para acessar o Jabber Guest, verifique se o seu sistema atende a esses requisitos.

Suporte ao Microsoft Windows

• Microsoft Windows Vista ou posterior
• Mozilla Firefox versão 10 ou posterior
• Google Chrome versão 18 ou posterior
• Microsoft Internet Explorer versão 8 ou posterior (somente 32 bits)

Suporte a Mac OS X

• Mac OS X versão 10.7 ou posterior
• Apple Safari versão 5 ou posterior
• Mozilla Firefox versão 10 ou posterior
• Google Chrome versão 18 ou posterior

Redefinição de senha

Às vezes, você deve redefinir a senha raiz. Consulte Reset the Root Password for Cisco Jabber Guest para obter mais informações. O processo é semelhante ao modo como você redefine a senha para o sistema Linux usando o modo de usuário único.

Para redefinir a senha do administrador, faça o seguinte:

• Entre no servidor Convidado Jabber como raiz.


• Altere o diretório para /opt/cisco/webcommon/scripts:


  cd /opt/cisco/webcommon/scripts




• Digite este comando:


  python mongo_admin_reset.py




• A senha é redefinida com o valor padrão, jabbercserver.

Convidado do Jabber: Níveis de log e log

Logs de plug-in da Web para convidados do Jabber

Para usar o Jabber Guest, um plug-in da Web deve ser instalado em um PC ou Mac.

Este plug-in da Web grava em um arquivo de log que pode ser configurado para níveis de log diferentes e pode ser útil na solução de problemas.

Windows

• O plug-in Convidado Jabber grava em um arquivo chip.log. Para um PC Windows, você pode encontrar o chip.log aqui: %HOMEPATH%\Appdata\LocalLow\Cisco\chip.log.


• Para alterar o nível de registro, você pode modificar o arquivo de configuração de log. Este arquivo de configuração está localizado em: C:\Users\<username>\AppData\Roaming\Cisco\chip\1.0.6.10\config\log4cxx.config.


• Se o plug-in tiver travado, um arquivo de despejo chamado chip.dmp será criado. Este arquivo está localizado em: %HOMEPATH%\Appdata\LocalLow\Cisco\chip.



  Note: %HOMEPATH% é geralmente na forma de C:\Users\username.

Mac OS

• Para Mac OS, o chip.log está localizado em: ~/Library/"Internet Plug-Ins"/"Cisco Jabber Guest Plug-in.10.0.2.17.plugin"/Conteúdo/Estruturas/Logs.


• Para alterar o nível de registro, você pode modificar o arquivo de configuração de log. Este arquivo de configuração está localizado em: ~/Library/Internet Plug-Ins/Cisco Jabber Guest Plug-in.10.0.2.17.plugin/Contents/Frameworks/config/log4cxx.config.

Se o plug-in travar, um arquivo de despejo chamado chip.dmp será criado. Atualmente, esse arquivo é criado somente para travamentos de plug-in no Microsoft Windows. Se for solicitado que você envie o arquivo chip.dmp, siga este procedimento.

Navegue até %HOMEPATH%\Appdata\LocalLow\Cisco\chip.
