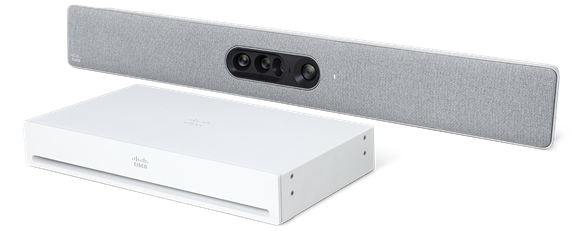

De Cisco Room Kit Pro biedt een krachtige en flexibele bundel kamers voor het creëren van een ultieme samenwerkings-ervaring met videobeelden voor zeer grote ruimtes en aangepaste AV-integratiescenario's. Het is ontworpen om de implementatie van videoconferencing in grote directiezalen, auditoriums, theaters, conferentieruimtes en speciaal gebouwde werkruimtes voor verticale applicaties te vergemakkelijken.
Het is het meest geavanceerde product binnen de Room Kit-serie, gebouwd met integrators in het achterhoofd en maakt flexibiliteit en creativiteit voor aangepaste video samenwerkingsruimtes mogelijk waar de eindgebruikers van genieten.
De Room Kit Pro fungeert als audio- en videomotor voor UHD-video samenwerkingsapplicaties en AV-integraties waarin maximaal drie schermen, camera's, randapparatuur in de ruimte en inhoudsbronnen nodig kunnen zijn – bij het aansluiten van de multi-lens Cisco Quad Camera of de slimme Cisco PTZ 4K-camera.
Deze krachtige integratorbundel blijft dezelfde kunstmatige intelligentiemogelijkheden als die al in de rest van de room series worden aangeboden: inclusief cameraweergave, crispgeluid, het verwijderen van geluid, drukgevoelige vergaderingen en spraakgebaseerde functies voor werkplekken met ingebouwde sensoren.

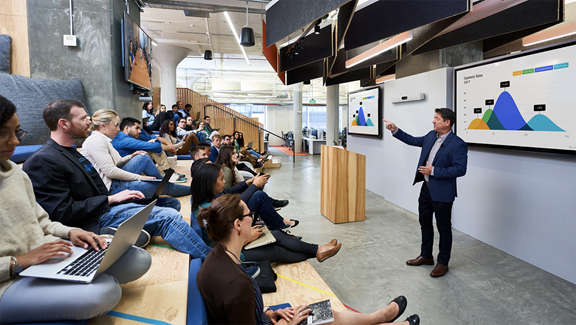

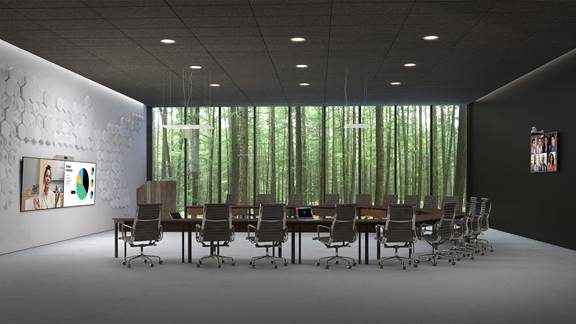

De Room Kit Pro met de Quad-camera, externe dual schermen en de Precision 60 pan-tilt-zoomcamera in een auditorium.
De Room Kit Pro levert uitstekende 4K-video voor kwalitatief hoogwaardige videoconferenties. De rijke set met video- en audio-ingangen, het flexibele mediaprogramma en ondersteuning voor maximaal drie schermen maken een verscheidenheid aan use cases mogelijk, die kunnen worden aangepast aan uw specifieke behoeften. Room Kit Pro kan worden geregistreerd op locatie of bij de Webex-cloudservice.
De Room Kit Pro ondersteunt intelligente camera's en functionaliteit voor dynamische weergavemogelijkheden en aangepaste toepassingen voor premium videovergaderingen:
● Cisco Quad-camera: camerasysteem met vier ingebouwde digitale camera's die ervoor zorgen dat Best Overview, luidspreker tracking en intelligente cameramodus frames in staat stellen hybride vergaderingen meer billijkheid te bieden. Met de Quad-camera kan de Room Kit Pro ook analytics leveren zoals aantal mensen.
● Cisco PTZ 4K Camera: een premium pan-tilt-zoom camera die superieure videokwaliteit, krachtige zoommogelijkheden, intelligente op AI gebaseerde voorzieningen, waaronder PresenterTrack, en flexibiliteit voor geoptimaliseerde samenwerkingservaringen met video's biedt.
● Cisco Precision 60-camera (beschikbaar als reservecamera-optie): stelt gebruikers in staat bij elke bandbreedte superieure videokwaliteit te bieden. De Precision 60 camera is speciaal ontworpen voor videoconferencing en biedt levensechte kwaliteit voor interactie en samenwerking met PresenterTrack.
Met de krachtige media-engine kunt u met de Room Kit Pro een samenwerkingsruimte voor videobeelden bouwen die is aangepast aan uw specifieke wensen.

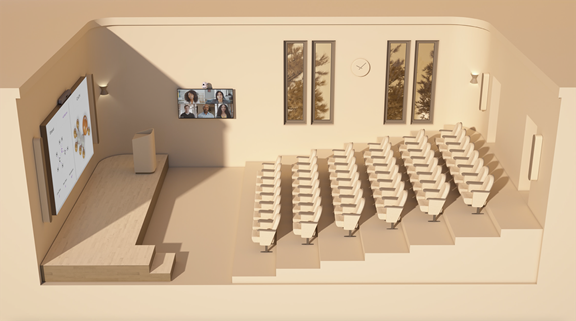

De Room Kit Pro in een grote klinische videoruimte waarmee de Cisco Multi-Content Solution wordt geleverd.
Cisco biedt drie integratorbundelopties voor Cisco Room Kit Pro:

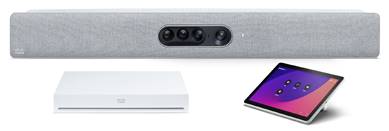

1. Room Kit Pro-bundel
Cisco Room Kit Pro integratorpakket met Codec Pro, Quad-camera en Cisco Room Navigator.

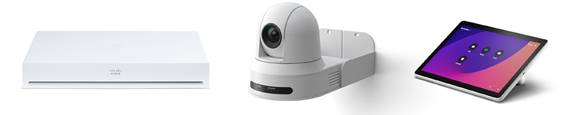

2. Room Kit Pro PTZ 4K-bundel
Cisco Room Kit Pro PTZ 4K integratorpakket met Codec Pro, de Cisco PTZ 4K-camera en Cisco Room Navigator.
De Codec Pro is ook apart verkrijgbaar als standalone eenheid.

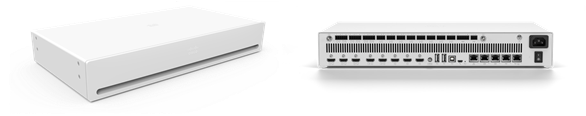

Het veld Cisco Codec Pro.
Meer intelligentie brengen naar grote en gespecialiseerde ruimtes
De Cisco Room Kit Pro brengt video-innovatie met meer intelligentie en gebruiksgemak voor uw grootste en gespecialiseerde samenwerkingsruimtes en -ruimtes. Met luidsprekertracering, AI-mensen framing, draadloze inhoud delen en slimme sensoren, brengt Cisco Room Kit Pro ruimte-intelligentie voor grote ruimten en complexe AV-omgevingen op een rendabele en eenvoudige manier. Met de Room Kit Pro kunt u vergaderingen slimmer maken, presentaties en slimmere integraties met apparaten en ruimte- en apparaatintegraties realiseren. En wanneer de aanmelding bij de Webex cloudservice is, zijn extra cloudgebaseerde functionaliteiten mogelijk die de gebruikerservaring, de teamworkflow verbeteren en de implementatie verder vereenvoudigen.
1. Slimme vergaderingen: krachtige, geïntegreerde camera's zorgen voor intelligente weergavemogelijkheden, zoals AI-mensen framing, luidsprekertracering en groepsweergave; automatische geluidsonderdrukking om verstoringen van vergaderingen te verminderen
2. Slimme presentaties: ondersteunt maximaal drie schermen, ondersteuning voor maximaal zes gelijktijdige inhoudsbronnen, draadloze delen en 4K-content zorgen voor geweldige presentaties
3. Slimme integraties: Mensen tellen mee voor gebruiksgegevens en toewijzing van bronnen; nauwe integratie met schermen voor verbetering van de interactie met de gebruiker; Met API's en macro's kunt u personalisatie uitvoeren
4. Registratieflexibiliteit: gebouwd voor zowel cloud als on-premises gebruik, waardoor uw investering wordt beschermd
Tabel 1 geeft een samenvatting van de belangrijkste functies van de Room Kit Pro.
Tabel 1. Functieoverzicht
| Functieoverzicht |
|
| Designkenmerken |
● Wordt geleverd met Codec Pro, de meest krachtige en functierijke codecs die beschikbaar zijn, met verbeterde connectiviteit, robuuste integraties en de ultieme conferentie-ervaring
● UHD-resolutie voor ondersteuning van grote schermoppervlakken
● 1.5 rekunits (RU) hoog, rack monteerbaar, met optionele rekbevestigingsoplossing
● Professionele connectoren met Euroblock/Phoenix
● Niet-overeenkomende kwaliteit en flexibiliteit
● Standaardconforme 1080p- en 2160p-oplossing, compatibel met op standaarden gebaseerde video zonder verlies functies te verliezen
|
| Functies van de toepassing |
● Ondersteunt draadloos delen vanaf Macs en pc's met Webex, Miracast en Apple AirPlay.
● Ondersteunt de geschakelde conferentie voor verbeterde lay-outs en video in meerdere schermen
● Eenvoudige bediening van randapparatuur zoals verlichting, scheidingstekens en gordijnen vanaf de Cisco Room Navigator via de API
● Onbeperkte integratiemogelijkheden
● Deelnemen aan Webex whiteboardsessies vanuit de Webex App; op het scherm melding te ontvangen van gedeelde whiteboard-inhoud (ondersteund op apparaten die in cloud zijn geregistreerd)
● Embedded multisite met maximaal 5 deelnemers
● 6 gelijktijdige video-ingangen die afzonderlijk op alle 3 uitgangen kunnen worden gecombineerd
● Gesprekken met HD-video en UHD-inhoud
● Eenvoudig deelnemen aan vergaderingen met één knop om te pushen (OBTP)
● Ideaal voor samenwerking op basis van teams, boardrooms, vergaderruimtes en industriële applicaties
● Multi-platform video conferencing op RoomOS voor native Webex Meetings gecombineerd met krachtige video interoperabiliteit met Microsoft Teams, Zoom en Google Meet; of uitvoeren op Microsoft Teams Rooms voor de systeemeigen ervaring met Microsoft Teams met de mogelijkheid om te combineren met de volledige functie van Webex Meetings
|
| Prestatiefuncties |
● Hoofdvideocode tot 1080p60
● Maximaal 20 Mpbs bandbreedte
● 6 gelijktijdige video-ingangen - 3x 4K en 3x volledige HD
● Verbinding maken met maximaal8 netwerkmicrofoons IP via Power over Ethernet, tot 8 analoge microfoons of 1 USB microfoon
● Full-duplex-audio met hoogwaardige stereogeluid
● Volledige API
● Cisco Media Assure bescherming tegen pakketverlies
|
Tabel 2 bevat de specificaties voor Room Kit Pro en selecteer indien vermeld de specificaties voor relevante camera's en randapparatuur.
Tabel 2. Productspecificaties
| Specificatie |
Beschrijving |
| Softwarecompatibiliteit |
● RoomOS 10.x of hoger voor systeemeigen Webex Meetings en video voor Microsoft Teams (VIMT, WebRTC), Zoom (SIP) en Google Meet (WebRTC)
● Microsoft Teams Rooms op Android
|
| Standaardcomponenten in room kit pro-bundel |
● Cisco Codec Pro
● De Cisco Quad-camera
● Cisco Room Navigator
● Wandhouder voor Quad-camera
|
| Standaardcomponenten in Room Kit Pro PTZ 4K integratorbundel |
● Cisco Codec Pro
● Cisco PTZ 4K-camera
● Cisco Navigator
|
| Optionele hardwarecomponenten |
● Cisco PTZ 4K-camera
● Cisco Precisie 60-camera
● Cisco Ruimte navigator tafel-stand, eerste licht (extra eenheid)
● Cisco Navigator Wall-Mount, First Light (extra eenheid)
● Cisco tabelmicrofoon
● Cisco plafondmicrofoon
● Cisco Table Microphone Pro - Eerste licht
● Cisco Table Microphone Pro - Carbon Black
● Cisco Ceiling Microphone Pro - Sneeuwwit
● Cisco Ceiling Microphone Pro - Carbon Black
● Muurbeugel voor Cisco Codec Pro
● Rack-oren voor Cisco Codec Pro
● Cisco Actieve USB-C-kabel, 9 m
● Cisco Meerkopse kabel 4K
● Overige opties voor kabel, bevestiging en randapparatuur (zie Informatie over de volgorde)
|
| Bandbreedte |
● Tot 20 Mbps
|
| Minimale bandbreedte voor resolutie/framefrequentie |
● 720p30 van 768 kbps
● 720p60 van 1152 kbps
● 1080p30 van 1472 kbps
● 1080p60 van 2560 kbps
|
| Firewall-traversal |
● Cisco Expressway™ technology H.460.18, H.460.19 firewall traversal
|
| Videostandaarden |
● H.264, H.265, H.263, AV1
|
| Video-ingangen (6) |
● 2x HDMI ingangen ondersteunen indelingen tot maximaal 1080p60
● 3x HDMI-ingangen ondersteunen indelingen tot maximaal UHD (3840 x 2160) @ 30 fps inclusief HD1080p60
● 1x 3G-SDI/HD-SDI-SDI-invoer ondersteunt indelingen tot maximaal 1080p60
● Uitgebreide identificatiegegevens weergave (EDID)
● Consumer Electronics Control (CEC) 2.0
|
| Video-uitgangen (3) |
● 2x HDMI uitgangen ondersteunen indelingen tot 3840 x 2160@60 fps (4Kp60)
● 1x HDMI uitvoer ondersteunt indelingen tot 3840 x 2160@30 fps (4Kp30)
● CEC 2,0
|
| Coderen en decoderen |
● Videostream: volledige HD 1080p60
● Inhoud stream: 4K 2160p15
|
| Audiostandaarden |
● G.711, G.722, G.722.1, G.729AB, AAC-LD mono en stereo, Opus Stereo
|
| Audiofuncties |
● Hoge kwaliteit 20 kHz audio
● 8x afzonderlijke akoestische echo-cancelers
● 8-poorts audiomixer
● 8 toewijsbare equalizers
● AEC (Acoustic Echo Cancellation)
● Actieve synchronisatie van lippen
● AI-aangedreven, adaptieve verwijdering van geluid
● Automatic Gain Control (A)
● Full-duplex
● Full-Band Audio
● Zelf horen
● Echografie technologie
|
| Audio-ingangen |
● 8x microfoons, 48V Aangedreven Door aangedreven, Euroblock connector, elk met aparte echo-cancelers en noise reduction; alle microfoons kunnen worden ingesteld voor gebalanceerd lijnniveau
● 3x HDMI, digitaal: stereo PC/DVD-invoer
● Maximaal 8x Cisco IP microfoons via PoE (Audio over IP) voor directionele spraakopname (mogelijk is een externe PoE-schakelaar nodig)
● 2x USB-A, digitaal: stereo-ingang voor USB microfoonaansluiting
● Verbinding met audiosystemen van derden via AES67
|
| Audio-uitgangen |
● 6x gebalanceerde lijnniveau uitgangen, Euroblock connector
● 3x HDMI uitgangen
● HDMI invoer #1 ondersteunt AUDIO Return Channel (ARC) audio-uitvoer voor Quad-camera
● 1x RCA-uitgang voor subwoofer (Quad-camera)
● Verbinding met audiosystemen van derden via AES67
|
| Luidsprekers (Quad-camera) |
● Luidsprekersysteem met hoogwaardige luidspreker met één stuurprogramma voor een volledig bereik en dubbele lage frequentie stuurprogramma's
● Frequentiebereik 100 Hz tot 20 kHz
● Max uitvoerniveau SPL 90 dB
|
| Cameramodi (Quad-camera) |
● Groepsweergave: detecteert automatisch de deelnemers aan een vergadering en biedt de ideale groepsframeing voor de beste weergave
● Luidsprekerweergave: maakt gebruik van een speciale, ingebouwde microfoonmatrix voor het detecteren en een prominente weergave voor de actieve luidspreker
● Frames: hiermee legt u een verkort beeld van deelnemers in een ruimte vast en frames ze afzonderlijk of in kleinere groepen voor efficiëntere vergaderingen, op Webex en wanneer u gebruikmaakt van vergaderingen van derden.
|
| Indelingen van videostreams |
● Ondersteuning van de beschikbare Webex videostreamindelingen en vergaderfuncties, waaronder focus, raster, prominent, stack en overlay. Raadpleeg voor meer informatie het Helpcenter van de
Webex
● People Focus helpt bij het creëren van een geoptimaliseerd beeld van iedere deelnemer in Webex Meetings via slimme uitsnijding om overschot aan onroerend goed te verwijderen
|
| Luidsprekertracering (Quad-camera) |
● De Quad Camera biedt een ingebouwde microfoon met 8 elementen voor nauwkeurige luidsprekertracering
● Quad-camera kan weergaven van groepsweergaven en mensenframes camerafunctie met 7x zoommogelijkheden ondersteunen
● Voor een optimale ervaring voor het volgen van luidsprekers voor mensen die op afstand deelnemen, wordt aanbevolen dat de verste deelnemer in de kamer zich op minder dan 9 meter van het videoapparaat bevindt. Houd er rekening mee dat de modus groepsweergavecamera een grotere afstand van de Quad-camera ondersteunt
● Extended Speaker view: maakt een uitgebreid camera bereik verder dan 9 meter mogelijk door in te zoomen op de actieve luidspreker en een optimaal beeld te bieden in zeer lange vergaderruimten, waardoor een close-up beeld van de verste luidspreker in de kamer wordt geboden. Vereist de gecombineerde implementatie van de Room Kit Pro, de Cisco PTZ 4K-camera en Cisco IP microfoons voor het uitgebreide, directionele bereik voor het opnemen van spraakopnamen
● Cross-view: room kit pro gebruiken met de Quad-camera in combinatie met twee extra camera's die op de zijwand zijn geïnstalleerd om een AI-gerichte, filmische cross-view te bieden van gesprekken die in een kamer plaatsvinden op tafel. Verkrijgbaar bij twee 4K-camera's PTZ (maximaal 6 stoelen aan elke kant) of twee Quad-camera's (tot 12 stoelen aan elke kant van de tafel)
|
| PresentatorTrack (PTZ 4K Camera, Precisie 60 Camera) |
● Presentator volgen beschikbaar bij de Cisco PTZ 4K-camera of de precisie 60-camera
● Detectiemogelijkheden aangestuurd door AI aangedreven gezicht en bovenste lichaam
● De camera volgt automatisch de actieve presentator binnen een gedefinieerde zone en zorgt voor een geoptimaliseerd beeld.
● Presentator en publieksweergave: intelligent framen en dynamisch schakelen mogelijk met een combinatie van de Quad-camerabalk en de PTZ 4K-camera
|
| Inhoudstroom |
● H.239 (H.323) dubbele stroom
● BFCP Session Initiation Protocol (SIP) dubbele stroom
● Ondersteunt resoluties tot 3840 x 2160p15 fps en 1080p60
|
| Draadloos delen |
● Webex-app (tot 3840 x 2160 met 7,5 fps)
● Miracast (1920 x 1080 bij 60 fps) - Niet beschikbaar op niet-radioversie
● Microsoft Teams CAST (tot 1920 x 1080 bij 15 fps) - alleen beschikbaar op Microsoft Teams Rooms
● Apple AirPlay draadloos delen:
◦ Het scherm dat tot 1920 x 1080 bij 60 fps kan spiegelen ◦ Uitgebreide desktop (alleenMAC) - tot 1920 x 1080 met 60 fps ◦ Videostreaming tot 3840 x 2160 bij 30 fps |
| Multipoint-ondersteuning |
● Conferentiemogelijkheden met 5-weg ingesloten SIP/H.323
** conferentiemogelijkheden met optie meerdere sites
|
| Functies op meerdere sites (embedded multipoint) (optionele upgrade) |
● Adaptief SIP/H.323
** MultiSite:
◦ Drierichtingsresolutie tot 1080p30 plus inhoud tot 4Kp15 ◦ 4-weg resolutie tot 720p30 plus inhoud tot 4Kp15 ◦ Resolutie met 5 richtingen tot 720p30 plus inhoud tot 4Kp15
● Volledige individuele audio- en videotranscodering
● H.323
**, SIP en VoIP in dezelfde vergadering
● Ondersteuning voor presentatie (H.239, BFCP) van een deelnemer bij resoluties tot 3840 x 2160p15
● Beste indruk (lay-outs voor automatische continue aanwezigheid)
● Codering en dubbele stream van elke site
|
| Protocollen |
● H.323
● SIP
● Webex
● WebRTC
|
| Ingesloten codering |
● H.323 en SIP point-to-point
● Op standaarden gebaseerd: H.235 v3 en Advanced Encryption Standard (AES)
● Automatisch sleutelproductie en -uitwisseling
|
| IP netwerkfuncties |
● DNS zoeken naar serviceconfiguratie
● Differentd Services (DiffServ) (Quality of Service [QOS])
● IP-adaptieve bandbreedtebeheer (inclusief stroomcontrole)
● Automatische poortwachter ontdekking
● Dynamische play-out en lipsynchronisatiebuffer
● H.245 dual-tone multi-frequente tonen (DTMF) in H.323
● DTMF tonen in SIP, RFC 4733
● Datum- en tijdondersteuning via het netwerktijdprotocol (NTP)
● Op basis van pakketverlies te vertragen
● Kiezen met nummer URI Uniform Resource Identifier
● TCP/IP
● Dynamic Host Configuration Protocol (DHCP)
● 802.1X netwerkverificatie
● 802.1Q virtueel LAN
● 802,1p QOS en serviceklasse
● Cisco Media Assure en ClearPath, inclusief downspeeding op basis van pakketverlies
|
| Oproepbeheer |
● Cisco Collaboration Cloud/Webex
● Systeemeigen registratie met Cisco Unified Communications Manager (CUCM) - vereist CUCM versie 10.5.2 of hoger met apparaatpakket voor Room Kit Pro
● Systeemeigen registratie bij Cisco Expressway
● H.323 poortwachters en op standaards gebaseerde SIP proxy's van derden
|
| IPv6 netwerkondersteuning |
● Ondersteuning voor single-call stack voor zowel H323 als SIP
● Dual-stack IPv4 en IPv6 voor DHCP, SSH, HTTP, HTTPS, DNS, DiffServ
● Ondersteuning voor toewijzing van statische IP-adressen, stateless automatische configuratie en DHCP v6
|
| Beveiligingsfuncties |
● Beveiligd beheer met HTTPS- en SSH-protocollen
● End-to-end codering voor gesprekken en vergaderingen op Webex
● Op standaards gebaseerde mediacodering op alle back-ends (Secure Real-time Transport Protocol [SRTP], met AES-128-GCM of AES-256-GCM)
● WPA3TM en WPA3-Enterprise met CCMP128 Wi-Fi
® beveiliging
● Wachtwoordbeveiliging voor toegangsbeheer (Room Navigator)
● Netwerkinstellingen beveiliging
|
| Certificaatbeheer |
● Ondersteuning van Certificate Authority proxyfuncties (CAPF) voor extra beveiliging
● Door de fabrikant geïnstalleerde certificaten (MIC)
● Lokaal belangrijke certificaten (LSC)
● X.509 Digital Certificates (DER encoded binary); zowel de DER- als de Base-64-indeling zijn acceptabel voor het client- en servercertificaat. certificaten met een sleutelgrootte van 1024, 2048 en 4096 worden ondersteund
|
| Netwerkinterfaces Codec Pro |
● 1x Ethernet (RJ-45) 10/100/1000 voor LAN
● 2x Ethernet (RJ-45) 10/100/1000 voor direct koppelen met camera (camerabediening)
● 2x Ethernet (RJ-45) 10/100/1000 met PoE, 1 speciaal voor apparaatbediening via Room Navigator en een andere voor verbinding met op IP gebaseerde randapparatuur, inclusief Cisco IP microfoons
● Wi-Fi 802.11a/b/g/n/AC 2,4 GHz en 5 GHz voor LAN - niet beschikbaar in niet-radioversies
● 2x2 meerdere invoer en meerdere uitgangen (MIMO)
Opmerking: vanwege voorschriften is het verplicht dat 802.11d is ingeschakeld in het toegangspunt zodat het product goed kan werken binnen 5725 MHz – 5875 MHz. Het gebruik van een Wifi-verbinding is een flexibele optie, maar bij hoge prestaties wordt altijd de voorkeur gegeven aan een Ethernet-verbinding. |
| Andere interfaces |
● 2x USB A poort, USB-B, micro USB poort, fabriek reset pinhole
● Bluetooth
® and Bluetooth
® Low Energy
* - niet beschikbaar in niet-radioversies
|
| Voedingsbron (Quad-camera) |
● 100 tot 240 V, 50/60 Hz, 12V DC-ingang
● Stand-by 6W, gemiddeld 20W, piek 70W
|
| Bedrijfstemperatuur en vochtigheid |
● 0° tot 35°C (32° tot 95°F) de temperatuur van het filter
● 10% tot 90% relatieve vochtigheid
|
| Opslag- en transporttemperatuur |
● -20° tot 60°C (-4° tot 140°F) bij RH 10% tot 90% (nietcondensing)
|
| Taalondersteuning |
● Arabisch, Tsjechisch, Deens, Duits, Engels de VS, Engels (VK), Catalonië, Spaans, Latijns-Amerikaans Spaans, Fins, Frans, Canadees Frans, Hebree, Hongaars, Italiaans, Japans, Koreaans, Nederlands, Pools, Braziliaans Portugees, Russisch, Zweeds, Turks, Chinees (vereenvoudigd), Traditioneel Chinees, Oekraïens
|
| Formulierfactor |
● Cisco Kleuropties Quad-camera's in Eerste licht en Carbon Black (komende tijd)
● De Quad Camera ondersteunt flexibele montage aan de muur of op het scherm, zowel boven als onder de schermen.
● Codec Pro ondersteunt wand montage, rack oor montage en aangepaste plaatsing als free-standing unit
● Raadpleeg voor meer informatie deCisco de
installatiehandleiding van Room Kit Pro
|
| Afmetingen |

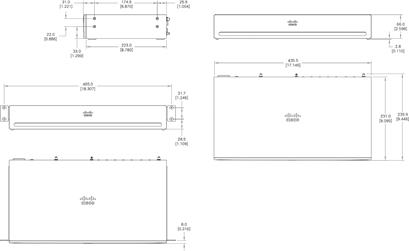

Cisco Codec Pro (CAD-tekeningen):
● Breedte: 17,1 in. (CM 43.6)
● Hoogte: 2,6 in. (versie 6.6 CM)
● Diepte: 9,1 in. (CM.23.1)
● Gewicht: 7.00 pond (3,3 kg)

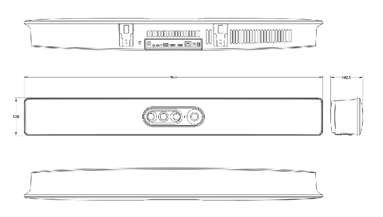

Cisco Quad-camera (CAD Tekeningen):
● Breedte: 37,4 in. (CM#95.0)
● Hoogte: 4,7 in. (12.0 CM)
● Diepte: 4,0 in. (CM#10.3)
● Gewicht: 10,lb (4,8 kg)
Afmetingen voor andere beschikbare camera's:
● PTZ 4K-camera:
◦ Breedte: 6,3 in. (CM nr. 15.8) ◦ Hoogte (bij max. kantelen): 7,0 in. (17.7 CM) ◦ Diepte: 8,0 in. (20.0 CM) ◦ Gewicht: 1,75 pond (1,7 kg)
● Precisie 60-camera:
◦ Lengte: 10,6 in. (CM # 26.8) ◦ Hoogte (maximaal kantelen): 7,1 cm (18 CM) ◦ Diepte: 6,4 in. (16.3 CM) ◦ Gewicht: 2,5 kg |
| Cisco Quad-camera overzicht |
|
● 4x 20MP CMOS beeldsensoren met machine intelligent schakelen
● De camera genereert frames van de 4 sensoren tegelijkertijd voor een enkele HD uitgang met 1080p
● Maximaal 60 fps ondersteunen
● CMOS 1/1,7
● 5x zoom
● f/2.0 Den Bes
● 83° horizontaal weergavegebied op brede lens
● 50° horizontaal weergavegebied op 3 telelenzen
● Automatic group framing (audio + face detect)
● Luidspreker volgen
● Intelligente mensen inlijsten voor rendabele beelden
● 5056 x 3888 pixelresolutie
● Automatische focus, helderheid en witbalans
● Focusafstand 1 m tot oneindig
|
| Cisco PTZ 4K cameraoverzicht |
|
● 1920 x 1080 met 60 fps/3840 x 2160 bij 30 fps resolutie
● Zoom 240x totaal
◦ 20x optische zoom ◦ 12x digitale zoom
● Pan en kantelen
◦ Pan bereik: +/-170 graden ◦ Kantelbereik: +/-20 graden
● Field of view (FoV)
◦ Horizontale FoV: 70 graden
● 1,0 m tot oneindig (brede) focusafstand
● F-waarde: 2,0 – 3,8
● Camerabediening: Visca via IP (LAN-poort)
● Focus, witbalans en helderheid: handmatig of automatisch
● Video-interfaces
◦ HDMI 2,0
● Voeding
◦ 12V/3A ◦ 100 naar 120/200 tot 240 V, 50/60 Hz ◦ PoE+ (IEEE802,3at compatibel) ◦ Moet worden gebruikt met voedingsbron FSP040-RHAN3, Phihong POE29U-1AT(PL) of Microsemi PD-9001GR/AT/AC |
| Overzicht van Cisco Precision 60-camera |
|
● 1920 x 1080 met resolutie 60 fps
● Zoomen
◦ 10x optische zoom ◦ 2x digitale zoom ◦ 20x totale zoom
● Pan en kantelen
◦ Pan bereik: +/-100 graden ◦ Kantelbereik: +/-20 graden
● Field of view (FoV)
◦ Horizontale FoV: 80 graden ◦ Verticale FoV: 48,8 graden
● 1,0 m tot oneindig (brede) focusafstand
● F-waarde: 1,5
● Camerabediening: Ethernet
● Focus, witbalans en helderheid: automatisch of handmatig
● Video-interfaces
◦ HDMI 1,4 ◦ 3G-SDI
● Voeding
◦ 12V/3A ◦ 100-120/200-240VAC, 50/60 Hz Netwerkinterfaces: 1 LAN/Ethernet (RJ-45) 10/100 Mbit |
Matrix beschikbaarheid van functies
Tabel 3. Matrix van functie availability voor Cisco Room Kit Pro
| Functie |
Ruimte besturingssysteem |
Microsoft Teams Rooms (met registratie voor het beheren van de hub) |
Microsoft Teams Rooms |
| Eigen Microsoft Teams Rooms vergaderervaring |
Nee |
Ja |
Ja |
| Eigen Webex vergaderervaring |
Ja |
Ja, via Één knop-to-Push vergaderen |
Nee |
| Microsoft Teamsvergaderingen met VIMT (CVI) of WebRTC / Direct gast deelnemen |
Ja |
N.v.t |
N.v.t |
| Interop Google Meet (WebRTC) |
Ja |
Nee |
Nee |
| Interop Vergaderingen inzoomen |
Ja, functierijke SIP-vergaderingen |
Ja, SIP-vergaderingen |
Ja, op WebRTC gebaseerde vergaderingen |
| Op standaarden gebaseerde videointerop (nummer SIP/H.323 bellen) |
Ja |
Ja |
Nee |
| Oplossingen voor inhoudsdeling |
In actieve vergadering: tot 3840 x 2160 bij 15 fps Buiten actieve vergadering: tot 3840 x 2160 bij 30 fps |
In actieve vergadering: tot 1920 x 1080 bij 15 fps Buiten actieve vergadering: tot |
In actieve vergadering: tot 1920 x 1080 bij 15 fps Actieve vergadering buiten: 1920 x 1080 bij 30 fps |
| Gelijktijdige inhoudsbronnen voor de lokale presentatie (buiten videovergadering) |
3 |
3 |
3 |
| Opties voor draadloos delen |
Webex App, Miracast, Apple AirPlay |
Microsoft Teams delen, miracast |
Microsoft teams delen, miracast |
| Ondersteuning voor meerdere camera's |
Ja |
Ja |
Ja |
| Presentator bijhouden |
Ja |
Ja |
Ja |
| Ondersteuning met drie schermen voor live video en inhoud |
Ja |
Nee |
Nee |
| Mensen Focus, intelligente lay-out samenstelling |
Ja, in Webex Meetings |
Alleen in systeemeigen Webex Meetings |
Nee |
| Frames, cameramodus voor individuele deelnemersweergaven |
Ja |
Ja |
Ja |
| Op ML gebaseerde verwijdering van geluid |
Ja |
Ja |
Ja |
| Implementatieopties |
On premises, cloud, hybride |
Alleen in wolk |
Alleen in wolk |
| Telefoongesprek tussen ondernemingen |
Webex Calling/UCM |
Teams bellen |
Teams bellen |
| Cloudapparaatbeheer |
Control Hub |
Teams, Admin Center en Control Hub |
Teams Beheercentrum |
| Ruimte reserveren |
Toetsscherm Hybride agenda + RuimteNavigator |
Het touchpaneel Microsoft Teams Calendar+ Room Navigator als teamspaneel |
Het touchpaneel van de Microsoft Teams Calendar+ Room Navigator als teamspaneel |
| Besturingselementen conferentie |
Toetsscherm Hybride agenda + RuimteNavigator |
Microsoft Teams Calendar+ Room Navigator als Microsoft Teams Rooms Touch Console |
Druktoetsenbord Microsoft Teams Calendar+ Room Navigator als Microsoft Teams Rooms Touch Console |
| Systeemeigen webapps van derden |
Ja |
Ja, via webviews |
Nee |
| Digitale informatieborden |
Ja |
Ja |
Nee |
| Aangepaste besturingselementen met macro's en toestellen van de gebruikersinterface |
Ja |
Ja |
Nee |
| Aangepaste merknamen (logo's, achtergrond) |
Ja |
Nee |
Nee |
| Workplace analytics in Control Hub met API's |
Ja |
Ja |
Nee |
| Apparaatbeheer voor meerdere tenants, bulksgewijs configureren en geautomatiseerde software-upgrades |
Ja |
Ja |
Nee |
| Diagnose en waarneembaarheid op netwerkniveau |
Ja, via ThousandEyes integratie |
Ja, via ThousandEyes integratie |
Nee |
1. Richtlijn 2014/53/EU (richtlijn radioapparatuur) voor de radioversies Richtlijn 2014/30/EU (EMC-richtlijn) voor de Richtlijn niet-radioversies 2014/35/EU (richtlijn laagspanningsrichtlijn) voor de niet-radioversies
2. Richtlijn 2011/65/EU (RoHS)
3. Richtlijn 2002/96/EU (AE)
4. NRTL goedgekeurd (productveiligheid)
5. FCC CFR 47 Part 15B (EMC) – Klasse A FCC CFR 47 Deel 15C (RF)
6. FCC CFR 47 Deel 15E (RF) FCC-lijst (radioapparatuur)
Controleer de database voor goedkeuringsstatus van productenhttps://www.ciscofax.com/ voor goedkeuringsdocumenten per land.
● Circular design principles toegepast op productarchitectuur, materialen en verpakkingen
● 100% recycleerbaar verpakkingsontwerp, inclusief trays op basis van vezels en een lagere hoeveelheid eenmalig gebruikte kunststoffen
● Meer gebruik van Post-Consumer Recycled (PCR) hars afkomstig van end-of-life apparaten en oude elektronica op cosmetische onderdelen
● De videobalk, codec en andere randapparatuur zijn ontworpen voor eenvoudige reparatie, renovatie en recycling om de levenscyclus van het product en de materialen die voor de productie worden gebruikt, te verlengen
● Met behulp van ingebouwde presence-sensoren en milieusensoren in het drukpaneel, kan het met real-time en historische bezettingsgegevens zorgen voor de controle van de werkomgeving en het stroomverbruik optimaliseren.
● Power over Ethernet (PoE) verbindt en voedt de camera, de touch controller, de microfoons en andere accessoires voor een slim energieverbruik
● Met het programma voor terugnemen en hergebruik van Cisco kunt u uw end-of-use apparaten gratis retourneren via een eenvoudig, veilig en duurzaam proces
● Lees meer over hoe Cisco de circulaire economie ondersteunt
Als u een bestelling wilt plaatsen, neemt u contact op met uw lokale nummer Cisco en raadpleegt u tabel 4.
Tabel 4. Informatie bestellen
| Productnaam |
Artikelnummer |
Conformiteit modelnummer |
| Cisco Room Kit Pro
● Cisco Codec Pro
● Cisco Quad-camera, eerste lampje
● Cisco Navigator, eerste licht - tafelstandaard
|
CS-KITPRO-K9 CS-CODEC-PRO+ CS-QUADCAM+ CS-T10-TS-L+ |
– TTC6-13 TTC8-10 TTC5-15 |
| Cisco Room Kit Pro met Quad Camera Carbon Black
● Cisco Codec Pro
● Cisco Quad-camera, zwart-carbon
● Cisco Navigator, eerste licht - tafelstandaard
|
CS-KITPRO-C-K9 CS-CODEC-PRO+ CS-QUADCAM2-C+ CS-T10-TS-L+ |
– TTC6-13 TTC8-10 TTC5-15 |
| Cisco Room Kit Pro met PTZ 4K-camera
● Cisco Codec Pro
● Cisco PTZ 4K-camera
● Cisco Navigator, eerste licht - tafelstandaard
|
CS-KITPRO-PTZ4K-K9 CS-CODEC-PRO+ CS-CAM-PTZ4K+ CS-T10-TS-L+ |
– TTC6-13 EVI-X200C TTC5-15 |
| Cisco Codec Pro
● Cisco Codec Pro
|
CS-CODEC-PRO-K9 CS-CODEC-PRO+ |
TTC6-13 TTC6-13 |
| Cisco Codec Pro, Geen radiogesprek
● Cisco Codec Pro – Geen radio
|
CS-CODEC-PRO-NR-K9 CS-CODEC-PRO-NR+ |
TTC6-13 TTC6-13 |
| Cisco Codec Pro – TAA-conform, waaronder
● Cisco Codec Pro – TAA, Geen radio of
● Cisco Codec Pro - TAA
|
CS-CODEC-PRO-K9++ CS-CODEC-PRO-NR++ CS-CODEC-PRO++ |
TTC6-13 TTC6-13 TTC6-13 |
| Componenten van standaardvak |
||
| Antennes voor Codec Pro |
CS-CPRO-ANT+ |
|
| Beugel voor aan de muur voor Cisco Quad-camera (alleen in bundels quad-camera) |
BRKT-QCAM2-WMK- |
|
| Navigator van de kamer, tafelstandaard - eerste licht |
CS-T10-TS-L+ |
|
| Ethernet-kabel voor Ruimtenavigator, 8 m |
TAXI-DV10-8M+ |
|
| Voedingsadapter voor Cisco Quad-camera(alleen in bundels Quad-camera) |
PSU-12 EN 70W-GR+ |
|
| Voedingskabel (specifiek land) |
Onderdeel: Landspecifiek |
|
| Opties |
||
| Rack-oren voor Codec Pro |
CS-CPRO-RACKEARS |
– |
| Wandbevestigingsset voor Codec Pro |
CS-CPRO-WMK |
– |
| Cisco Table Microphone Pro (met 11m Ethernet-kabel), Eerste lampje |
CS-MIC-MATRIX-T |
TTC5-17 |
| Cisco tabelmicrofoon met Euroblock connector |
CS-MIC-TABEL-E |
TTC5-14 |
| Kabel voor tabelmicrofoon |
TAXI-MIC-EXT-E |
– |
| Cisco plafondmicrofoon |
CTS-MIC-CLNG-G2 |
TTC5-13 |
| Afgeschermde kabel voor plafondmicrofoon (niet-plenum rated) |
CAB-ETHRSHLD-10M |
– |
| Kabel van 8 m/26 ft HDMI 2,0 gecertificeerd |
TAXIPRES-2HDMI-GR |
– |
| HDMI 2.0 kabel 1,5 m/5 ft, grijs |
CAB-2HDMI-1,5M-GR |
– |
| HDMI 2.0 kabel 3 m/10 ft, grijs |
TAXI-2HDMI-3M-GR |
– |
| Ethernet-kabel 1,5 m/5 ft, grijs |
CAB-ETH-1.5M-GR |
– |
| Ethernet-kabel 3 m/10 ft, grijs |
TAXI ETH-3M-GR |
– |
| Ethernet-kabel 5 m/16.4 ft, grijs |
TAXI ETH-5M-GR |
– |
| Cisco Multi-head Kabel 9 meter |
CAB-HDMI-MUL4K-9M |
- |
| Cisco PTZ 4K-camera |
CS-CAM-PTZ4K |
- |
| Wandhouder van de PTZ 4K-camera |
CS-PTZ4K-BRKT |
- |
| Cisco PTZ 4K-camera voor India |
CS-CAM-PTZ4K-IND |
- |
| Beugel voor plafondsteun voor PTZ 4K-camera |
CS-PTZ4K-CLNGMNT |
- |
| Softwareopties – afzonderlijk gesorteerd |
||
| Externe bewaking |
L-KIT-RM (L-TP-RM) |
- |
| Meerdere sites (ingesloten multipoint) |
L-KITPRO-MS |
- |
| Spares |
||
| Cisco Codec Pro |
CS-CODEC-PRO= |
TTC6-13 |
| Cisco PTZ 4K-camera |
CS-CAM-PTZ4K= |
EVI-X200C |
| Cisco Precisie 60-camera |
CTS-CAM-P60= |
TTC8-07 |
| Rack-oren voor Codec Pro |
CS-CPRO-RACKEARS= |
- |
| Wandbevestiging kit voor Codec Pro |
CS-CPRO-WMK= |
- |
| Codec Pro Antennes |
CS-CPRO-ANT= |
- |
| Cisco Quad-camera (eerste lampje) |
CS-QUADCAM2= |
TTC8-10 |
| Cisco Quad-camera (carbon zwart) |
CS-QUADCAM2-C= |
TTC8-10 |
| Cisco Ruimte Navigator-standaard (reserve) |
CS-T10-TS-L-K9= |
TTC5-15 |
| Cisco Ruimte Navigator wandsteun (reserve) |
CS-T10-WM-L-K9= |
TTC5-15 |
| Voedingsbron 12 EN 70W voor Quad camera |
PSU-12 EN 70W-GR= |
- |
| Cisco Ceiling Microphone Pro, Arctic White - RESERVE |
CS-MIC-CLGPRO= |
TTC5-19 |
| Cisco Ceiling Microphone Pro, Carbon Zwart – RESERVE |
CS-MIC-CLGPRO-C= |
TTC5-19 |
Informatie over Cisco’s duurzaamheidsbeleid en -initiatieven op het gebied van onze producten, oplossingen, activiteiten en toevoerketenactiviteiten is opgenomen in het gedeelte over duurzaamheid van het milieu in Cisco’s rapport over maatschappelijk verantwoord ondernemen (CSR).
Referentielinks naar informatie over belangrijke duurzaamheidsonderwerpen op het gebied van milieuduurzaamheid (opgenomen in het gedeelte “Duurzaamheid milieu” van het rapport CSR) vindt u in de volgende tabel:
| onderwerp duurzaamheid |
Referentie |
| Informatie over wet- en regelgeving voor productmateriaal |
|
| Informatie over wetten en voorschriften voor elektronische afvalstoffen, waaronder producten, batterijen en verpakkingen |
Cisco maakt de verpakkingsgegevens alleen beschikbaar voor informatieve doeleinden. Het bepaalt mogelijk niet de meest actuele juridische ontwikkelingen en Cisco vertegenwoordigt, biedt of biedt geen garantie dat een en ander volledig, juist of actueel is. Deze informatie kan zonder kennisgeving worden gewijzigd.
Cisco service en ondersteuning
Cisco en onze partners zorgen voor een breed portfolio van intelligente, persoonlijke diensten en ondersteuning die u kunnen helpen de volledige waarde van uw Cisco Collaboration te realiseren door uw bedrijf flexibeler en sneller beschikbaar te maken. Ons portfolio van diensten helpt u de innovatie te versnellen via een op een netwerk gebaseerd samenwerkingsplatform dat bedrijven in staat stelt op elk moment Anywhere samen te werken. Ga voor meer informatie over deze services naar https://www.cisco.com/c/en/us/solutions/collaboration/service-listing.html.
Flexibele betalingsoplossingen om uw doelstellingen te bereiken
Cisco Capital maakt het eenvoudiger om de juiste technologie te krijgen om uw doelstellingen te bereiken, bedrijfstransformatie mogelijk te maken en u te helpen concurrerend te blijven. We kunnen u helpen de totale eigendomskosten te verlagen, kapitaal te besparen en de groei te versnellen. In meer dan 100 landen kunnen onze flexibele betaaloplossingen u helpen bij de aanschaf van hardware, software, diensten en aan apparatuur van derden op eenvoudige, voorspelbare wijze. Meer informatie.
Meer informatie over# Cisco Room Kit Pro.
Lees meer over Cisco Room Kits.
Download de toepassing Webex.
