技術仕様

C9606R スイッチシャーシ仕様

表 1. シャーシの物理仕様

項目

仕様

サイズ（高さ x 幅 x 奥行）

35.43 X 44.2 X 40.9 cm（13.95 X 17.4 X 16.1 インチ）

ラック単位（RU 1）。

8 RU

シャーシ重量（電源（AC）2 つとファントレイ搭載時）

31.31 kg（63.0 ポンド）
1 シャーシの高さの計測にはラックマウント単位（RU または単に U）も使用されます。1 RU つまり 1 U は 44.45 mm（1.75 インチ）です。
表 2. シャーシの環境仕様

項目

仕様

通常動作の周囲温度および高度2

  • -5 ～ +45 °C（23 ～ 113 °F）、最高 1,800 m（6,000 フィート）

  • -5 ～ +40 °C（23 ～ 104 °F）、最高 3,000 m（10,000 フィート）

短期の3例外条件での周囲温度および高度

  • -5 ～ +50 °C（23 ～ 122 °F）、最高 1,800 m（6,000 フィート）

  • -5 ～ +45 °C（23 ～ 122 °F）、最高 3,000 m（10,000 フィート）

非動作時および保管時の温度

-40° ～ 75 °C（-40° ～ 167 °F）

温度遷移

高温から低温：1 時間あたりの最大レート 30 °C（86 °F）

低温から高温：1 時間あたりの最大レート 96 °C（204.8 °F）

周囲湿度（無結露）

動作時、非動作時および保管時：10 ~ 95 %

高度（動作時および非動作時）

-60 ～ 3000 m（-197 ～ 9843 フィート）

音響出力レベル（LwAD）

LwAD：74.7 dBA

これには 4 電源モジュールが取り付けられ、定格出力の 50% を提供します。出力は国際標準化機構（ISO）7779 に従って測定され、ISO 9296 に従って宣言されています。

エアーフロー

シャーシ：右から左（シャーシの前面に向かって）

電源：前面から背面（前面エアーフロー）

衝撃

動作時：5 G、11 ms、（半正弦波）

非動作時および保管時：15 G、11 ms（半正弦波）

正弦振動

  • 動作時：0.15 G（10 Hz ～ 500 Hz）

  • 非動作時および保管時：0.8 G（10 Hz ～ 500 Hz）

ランダム振動（動作時）

スペクトルブレークポイント周波数

加速度スペクトル密度

スロープ

2.5 ～ 5 Hz

-

6 db/オクターブ

5 ～ 100 Hz

0.1 [(m/s²) ²]/Hz

（0.001 g²/Hz）

-

100 ～ 200 Hz

-

-24 db/オクターブ

ランダム振動（非動作時および保管時）

スペクトルブレークポイント周波数

加速度スペクトル密度

スロープ

2.5 ～ 5 Hz

-

6 db/オクターブ

5 ～ 100 Hz

1.0 [(m/s²) ²]/Hz*

（0.01 g²/Hz）

-

100 ～ 200 Hz

-

-24 db/オクターブ
2 コールド スタートの最低周囲温度は 0 ºC です
3 短期の例外条件は、1 年以内に 96 時間連続、または合計 360 時間、あるいは 15 回。

電源装置の仕様

2000W AC 入力電源装置の仕様

次の表には、2000W AC 入力電源装置の仕様の一覧を示しています。

表 3. 2000W AC 入力電源装置の仕様
仕様 説明

AC 入力タイプ

広範囲入力（力率補正付き）

（注）


力率補正は、AC 入力電源装置の標準機能です。力率補正は、AC 電源の電流内の無効分を減らし、力率を高め、高調波電流成分を減らします。

AC 入力電圧

低圧ライン（公称 115 VAC）：90VAC（最小）～ 140VAC（最大）

高圧ライン（公称 230 VAC）：180VAC（最小）～ 264VAC（最大）

AC 入力電流

115VAC で 10.5A（1050W 出力）

230 VAC で 7.8A（2000W 出力）

AC 入力周波数

公称 50/60Hz（47 ～ 63Hz フルレンジ）

ブランチ回路の要件

シャーシの各電源ユニットには、それぞれに専用のヒューズ分岐回路が必要です。

  • 北米：15 A。

  • その他の国：各国および地域の規定に適合したサイズの回路。

  • すべての AC 電源装置の入力は完全に分離されます。

    • 同一シャーシ内の複数の電源装置間では 送信元AC の位相が一致する必要はないため、PS1 は位相 A で動作し、PS2 は位相 B で動作することができます。

    • 高圧ライン動作時に正味入力電圧が 180 ～ 264 VAC の範囲である場合、電源装置は、線路導線が 送信元 AC の位相に接続され、どちらでもない コンダクタがどちらでもない、単相電源システムまたは別の 送信元 AC の位相に接続された状態で動作します。

電源装置出力

  • 100 ～ 120 VAC 動作

    • 12V 出力：1050W

  • 200 ～ 240 VAC 動作

    • 12V 出力：2000W

出力保持時間

1200W 出力で 20 ms 以上

kVA 定格4

最大 2250W（合計出力電力）

発熱量（英式熱量単位（BTU））

683 BTU/時

重量

1.2 kg（2.65 ポンド）
4 電源装置に対して記載されている kVA 定格は、UPS 出力の選定基準、およびスイッチの電源を投入する標準の回路と変圧器の選定基準として使用してください

2000WAC 電源装置の AC 電源コード

次の表は、2000W AC 入力電源装置で使用できる AC 電源コードの仕様を示しています。表には、電源コードの図の参照先も示されています。


（注）

すべての 2000W 電源装置の電源コード：

  • 長さの範囲は 3.0 ～ 4.293 m（9.84 ～ 14 フィート）です。ほとんどのコードの長さは 4.013 ～ 4.293 m（13 ～ 14 フィート）の間です

  • 片方の端に IEC60320/C15 アプライアンスコネクタがあります。

    図 1. IEC60320/C15 アプライアンスコネクタ


表 4. 2000 W 電源装置の AC 電源コード

ロケール

部品番号

コードセット定格

長さ

AC 電源プラグ タイプ

ブラジル

CAB: ACBZ-12A

125 VAC、12 A

2.5 m

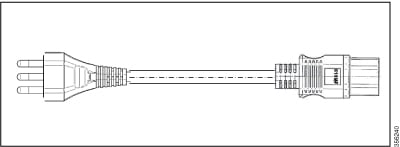

図 2. CAB-ACBZ-12A=（ブラジル）


日本

CAB-TA-JP

125 VAC、12 A

2.5 m
図 3. CAB-TA-JP=（日本）


北米

CAB-TA-NA

 125 VAC、12 A

2.5 m

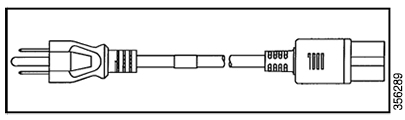

図 4. CAB-TA-NA=（北米）


中国

CAB-TA-CN

250 VAC、10 A

2.5 m
図 5. CAB-TA-CN=（中国）


ヨーロッパ大陸

CAB-TA-EU

250 VAC、10 A

2.5 m

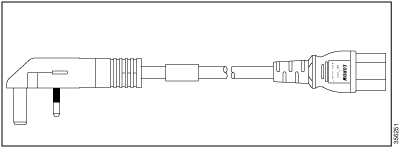

図 6. CAB-TA-EU=（ヨーロッパ大陸）


デンマーク

CAB-TA-DN

250 VAC、10 A

2.5 m
図 7. CAB-TA-DN=（デンマーク）


イスラエル

CAB-TA-IS

250 VAC、16 A

2.5 m
図 8. CAB-TA-IS=（イスラエル）


イタリア

CAB-TA-IT

250 VAC、10 A

2.5 m

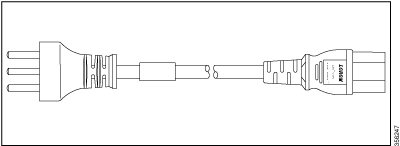

図 9. CAB-TA-IT=（イタリア）


日本

CAB-C15-CBN-JP

250 VAC、12 A

3.05 m
図 10. CAB-C15-CBN-JP=（日本）


日本

CAB-TA-250V-JP

250 VAC、15 A

2.5 m
図 11. CAB-TA-250V-JP=（日本）


北米

CAB-AC-2KW-CBL

250 VAC、13 A

4.25 m
図 12. CAB-AC-2KW-CBL=（北米）


インド

CAB-TA-IN

250 VAC、10 A

2.5 m

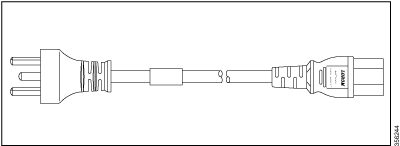

図 13. CAB-TA-IN=（インド）


スイス

CAB-TA-SW

250 VAC、10 A

2.5 m
図 14. CAB-TA-SW=（スイス）


英国

CAB-TA-UK

250 VAC、10 A

2.5 m
図 15. CAB-TA-UK=（英国）


日本以外のすべての国

CAB-C15-CBN

250 VAC、13 A

1.22 m
図 16. CAB-C15-CBN=

2000W DC 入力電源装置の仕様

次の表に、2000W DC 入力電源装置の仕様の一覧を示します。

表 5. 2000W DC 入力電源装置の仕様
仕様 説明

DC 入力電圧

-40 ～ -72VDC（拡張範囲は -75VDC）

DC 入力電流

最大：DC 入力ごとに 60 A（-40 VDC 入力時）

電源装置出力容量

12VDC 出力の場合：2000W

出力保持時間

1200W 出力で 5ms

温度

  • 定常状態の動作：-5 ～ 45 °C

  • 非動作時：-40 ～ +70 °C

湿度

  • 動作時：5 ～ 90%（結露しないこと）

  • 非動作時：5 ～ 95%（結露しないこと）

高度

  • 動作時：-500 ～ 10,000 フィート（許容温度範囲内（-5 ～ 45 °C））および全負荷、6,000 フィート超では 1,000 フィートあたり 1.4 °C 低下

    （注）



    中国における動作高度は 6,561.6 フィート（2,000 m）までです

  • 非動作時：-1,000 ～ 50,000 フィート（許容温度範囲内）

発熱量（英式熱量単位（BTU））

1 時間あたり最大 932 BTU

重量

1.28 kg（2.82 ポンド）

2000 W DC 電源装置の DC 電源コード

すべての 2000W 電源装置の電源コード：

  • 長さの範囲は 3.0 ～ 4.293 m（9.84 ～ 14 フィート）です。ほとんどのコードの長さは 4.013 ～ 4.293 m（13 ～ 14 フィート）の間です

    図 17. 2000W DC 電源コード

    1

    アプライアンスコネクタ（C10-638974-000）

    5

    6 AWG ウルトラフレックスケーブルまたは同等のケーブル（赤色）

    2

    プラグハウジング（C10-638978）

    6

    ラベル

    3

    ソケットコンタクト

    7

    2x シュリンクラップ

    4

    6 AWG ウルトラフレックスケーブルまたは同等のケーブル（黒色）

    -

    -

  • 片方の端に C10-638974-000 アプライアンスコネクタがあります。

    図 18. C10-638974-000 アプライアンスコネクタ

3000 W AC 入力電源装置の仕様

次の表には、3000W AC 入力電源装置の仕様の一覧を示しています。

表 6. 3000 W AC 入力電源装置の仕様
仕様 説明

AC 入力タイプ

広範囲入力（力率補正付き）

（注）


力率補正は、AC 入力電源装置の標準機能です。力率補正は、AC 電源の電流内の無効分を減らし、力率を高め、高調波電流成分を減らします。

AC 入力電圧

低圧ライン（公称 115 VAC）：90VAC（最小）～ 140VAC（最大）

高圧ライン（公称 230 VAC）：180VAC（最小）～ 264VAC（最大）

AC 入力電流

17.6 A @ 100 VAC（1500 W 出力）

17.6 A @ 200 VAC（3000 W 出力）

AC 入力周波数

公称 50/60Hz（47 ～ 63Hz フルレンジ）

ブランチ回路の要件

シャーシの各電源ユニットには、それぞれに専用のヒューズ分岐回路が必要です。

  • 北米：20 A。

  • その他の国：各国および地域の規定に適合したサイズの回路。

  • すべての AC 電源装置の入力は完全に分離されます。

    • 同一シャーシ内の複数の電源装置間では 送信元AC の位相が一致する必要はないため、PS1 は位相 A で動作し、PS2 は位相 B で動作することができます。

    • 高圧ライン動作時に正味入力電圧が 180 ～ 264 VAC の範囲である場合、電源装置は、線路導線が 送信元 AC の位相に接続され、どちらでもない コンダクタがどちらでもない、単相電源システムまたは別の 送信元 AC の位相に接続された状態で動作します。

電源装置出力

  • 90 ～ 140 VAC動作

    • 12V 出力：1500W

  • 180 ～ 264 VAC動作

    • 12V 出力：3000W

出力保持時間

高回線入力での 1800 W 出力で 20 ミリ秒以上

kVA 定格5

最大 3000W（合計出力電力）

発熱量（英式熱量単位（BTU））

683 BTU/時

重量

2.98 ポンド（1.35 kg）
5 電源装置に対して記載されている kVA 定格は、UPS 出力の選定基準、およびスイッチの電源を投入する標準の回路と変圧器の選定基準として使用してください

3000 W AC 電源装置の AC 電源コード

次の表は、3000W AC 入力電源装置で使用できる AC 電源コードの仕様を示しています。表には、電源コードの図の参照先も示されています。

表 7. 3000 W 電源装置の AC 電源コード

ロケール

部品番号

コードセット定格

長さ

AC 電源プラグ タイプ

オーストラリア

CAB-9K16A-AUS

 250 VAC、16 A

4.26 m
図 19. CAB-9K16A-AUS=（オーストラリア）

ヨーロッパ大陸

CAB-9K16A-EU

250 VAC、16 A

2.5 m
図 20. CAB-9K16A-EU=（ヨーロッパ大陸）

中国

CAB-9k16A-CH

250 VAC、16 A

4.27 m
図 21. CAB-9k16A-CH=（中国）

International

CAB-9K16A-INT

250 VAC、16 A

4.14 m
図 22. CAB-9K16A-INT=（国際仕様）

北米、日本

CAB-9K20A-NA

125 VAC、20 A

 4.26 m
図 23. CAB-9K20A-NA=（北米、日本）

スイス

CAB-9K16A-SW

250 VAC、16 A

2.5 m
図 24. CAB-9K16A-SW=（スイス）

米国および日本

CAB-9K16A-US2

250 VAC、16 A

4.26 m
図 25. CAB-9K16A-US2=（米国/日本）

国際

CAB-I309-C19-INTL

250 VAC、16 A

3.96 m
図 26. CAB-I309-C19-INTL=（国際仕様）

キャビネット ジャンパ電源コード

CAB-C19-CBN

250 VAC、16 A

2.74 m
図 27. CAB-C19-CBN=（キャビネットジャンパ電源コード）

シャーシおよびモジュールの電力および発熱量

次の表に、電力と発熱量のデータを示します。表に記載された情報は、特に明記しない限り、フル装備の状態（トランシーバを設置済み）を想定しています。


（注）

DC 出力電力は、電源装置からの出力値です（システム内部）。AC 入力電力は、コンセントから電源装置への入力値です。2 つの値の割合の差が、電源装置の効率となります。

表 8. 電力要件および発熱量：ファントレイ

PID

AC 入力電力（W）

（割り当て済み電力）

DC 出力（W）

（要求電力）

90V での電流

120V での電流

180V での電流

240V での電流

発熱量（BTU/Hr）

C9606-FAN

500

450

5.6

4.2

2.8

2.1

1706
表 9. 電力要件および発熱量：スーパーバイザモジュール

PID

AC 入力電力（W）

（割り当て済み電力）

DC 出力（W）

（要求電力）

90V での電流

120V での電流

180V での電流

240V での電流

発熱量（BTU/Hr）

C9600-SUP-1

862

775

9.6

7.2

4.8

3.6

2942

C9600X-SUP-2

732

660W

8.15

6.1

4.1

3.05

2498
表 10. 電力要件および発熱量：ラインカード

PID

AC 入力電力（W）

（割り当て済み電力）

DC 出力（W）

（要求電力）

90V での電流

120V での電流

180V での電流

240V での電流

発熱量（BTU/Hr）

C9600-LC-48S

256

230

2.9

2.2

1.5

1.1

874

C9600-LC-48YL

256

230

2.9

2.2

1.5

1.1

874

C9600-LC-24C

223

200

2.5

1.9

1.3

1

761

C9600-LC-48TX

350

315

3.9

3

2

1.5

1195

C9600-LC-40YL4CD

466

420

5.2

3.9

2.6

1.95

1590

C9600X-LC-32CD

495

450

5.6

4.2

2.8

2.1

1689

C9600X-LC-56YL4C

495

450

5.6

4.2

2.8

2.1

1689

重量の仕様

完全に構成されたシャーシの合計重量は、モジュールの数、シャーシの種類、取り付けられた電源装置によって異なります。次の表の対応する重量を使用して、ハードウェア構成に対するシャーシの総重量を計算します。

シャーシ重量

PID（スペアには = を追加）

重量（ファントレイおよび電源ユニットのないシャーシ）

C9606R

25.36 kg（55.90 ポンド）

スーパーバイザモジュール重量

PID（スペアには = を追加）

重量

C9600-SUP-1

5.45 kg（12.02 ポンド）

C9600X-SUP-2

5.45 kg（12.02 ポンド）

ラインカード重量

PID（スペアには = を追加）

重量

C9600-LC-48S

3.55 kg（7.83 ポンド）

C9600-LC-48YL

3.55 kg（7.83 ポンド）

C9600-LC-24C

3.48 kg（7.67 ポンド）

C9600-LC-48TX

4.03 kg（8.88 ポンド）

C9600-LC-40YL4CD

3.75 kg（8.27 ポンド）

C9600X-LC-32CD

3.95 kg（8.71 ポンド）

C9600X-LC-56YL4C

9.14 ポンド（4.15 kg）

電源モジュール重量

PID（スペアには = を追加）

重量

C9600-PWR-2KWAC

1.2 kg（2.65 ポンド）

C9600-PWR-2KWDC

1.28 kg（2.82 ポンド）

C9600-PWR-3KWAC

2.98 ポンド（1.35 kg）

ブランク カバー

PID（スペアには = を追加）

重量

C9606-SLOT-BLANK

（シャーシモジュールスロット用 Cisco Catalyst 9600 シリーズ ブランク）

1.3 kg（2.87 ポンド）

C9606-PWR-BLANK

（シャーシ電源スロット用 Cisco Catalyst 9600 シリーズ ブランク）

0.08 kg（0.18 ポンド）
