Cisco 9324C-SE1U スマート スイッチ（N9324C-SE1U）は 1 ラック ユニット（RU）で、データ センターで展開用に設計された固定ポートをもつトップオブラック（TOR）スイッチです。前面パネルで 40/100G 動作に使用される 24 個の QSFP28 ポートを備えています。このスイッチは、データ処理ユニット（DPU）を備えており、データ処理、前面ポート トラフィック、セキュリティ、およびその他のソフトウェア機能を処理します。DPU 機能はオフにして、特定のソフトウェア サービスがアクティブでない時に電力を節約できます。

このスイッチにはこれらのポートがあります。

• 40/100 ギガビット QSFP28 ポート（24 個）

• 管理ポート（RJ-45 ポートまたは SFP ポート）

• コンソール ポート（RJ-45）

• USB 3.0 ポート

このスイッチには、次のユーザーによる交換が可能なコンポーネントが含まれています。

• 次のエアーフローを選択できるファン モジュール（6 個）：

  • 赤紫色のカラーリングが付いたポート側吸気スマート ファン モジュール（NXA-SFAN-35CFM-PI）

  • 現在、エアーフロー方向は 1 つしかサポートされていません。デュアル エアーフロー方向は、将来のリリースで利用できるようになります。

• 次の選択肢がある電源モジュール（2 個：動作用に 1 個、冗長性のため 1 個（1+1））：

  • 赤色のカラーリングが付いた 1400 W ポート側吸気 AC 電源モジュール（NXA-PAC-1400W-PI）

  （注）	すべてのファン モジュールと電源モジュールは、エアーフロー方向が同じでなければなりません。

  （注）	各ファン モジュールには 2 個のローターがあります。いずれか 1 つのファン モジュール内の 1 個のローターに障害が発生しても、スイッチは通常通りに動作します。2 つのファンに障害が発生した場合、スイッチは警告を発し、2 分以内に電源がダウンします。スイッチは、コンポーネントの周囲温度と重要な温度を監視し、それに応じてファン速度を調整します。電源にはそれぞれファンが装備されています。

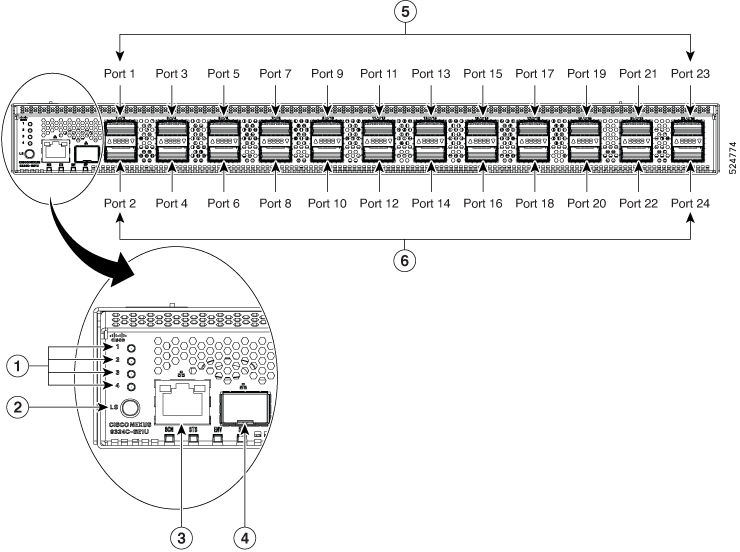

図は、シャーシのポート側のスイッチ機能を示しています。

このスイッチでサポートされるトランシーバ、アダプタ、およびケーブルを確認するには、『Cisco トランシーバ モジュール互換性情報』を参照してください。

図は、AC 電源を使用するシャーシの電源側のスイッチ機能を示しています。

（注）	The NXA-SFAN-35CFM-PE will be supported in a future release.

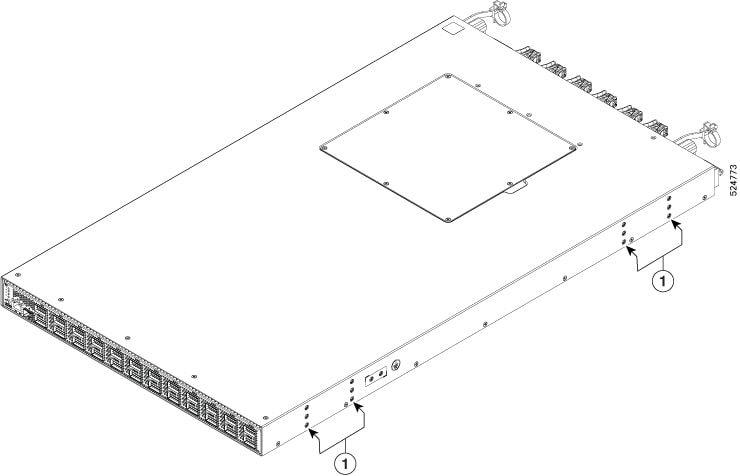

この図は、シャーシの側面を示します。

Cisco Nexus 9324C-SE1U スイッチは、4 支柱（推奨）ラックに取り付けることができます。スイッチには、1 人で設置できるカスタム取り付けキットが付属しています。システム シャーシの寸法は、幅：17.3 インチ（43.94 cm）長さ：30 インチ（76.2 cm）高さ：1.72 インチ（4.36 cm）。

ファンと電源モジュールは現場交換可能です。他のモジュールが取り付けられて稼働している限り、動作中にファン モジュールまたは電源モジュールを 1 個交換できます。取り付けられている電源モジュールが 1 個だけの場合、元の電源モジュールを取り外す前に空きスロットに交換用の電源モジュールを取り付けることができます。

注意	スイッチにポート側吸気エアーフロー（ファン モジュールの場合は赤紫色のカラーリング）がある場合、ポートはコールドアイルに配置する必要があります。スイッチにポート側排気エアーフロー（ファン モジュールの場合は青色のカラーリング）がある場合、ポートはホットアイルに配置する必要があります。空気取り入れ口をホット アイルに配置すると、スイッチが過熱しシャットダウンする場合があります。 現在、ポート側の吸気エアーフローのみがサポートされています。ポート側排気は将来のリリースで利用可能になる予定です。
