Cisco MDS 9000 ファミリ NX-OS インターフェイス コンフィギュレーション ガイド

Buffer-to-Buffer credit（BB_credit）

Buffer-to-Buffer credit（BB_credit）はフロー制御メカニズムであり、スイッチでフレームが廃棄されないよう、ファイバ チャネル スイッチがバッファ不足にならないようにします。BB_creditは、ホップごとにネゴシエーションします。

受信 BB_credit（fcrxbbcredit）値を各ファイバ チャネル インターフェイスに設定できます。ほとんどの場合、デフォルト設定を変更する必要がありません。

受信 BB_credit 値は、モジュール タイプおよびポート モードによって次のように決まります。

• 16 ポート スイッチング モジュールおよびフル レート ポートの場合、デフォルト値は、FX モードで 16、E モードまたは TE モードで 255 です。最大値は、すべてのモードで 255 です。必要に応じて、この値を変更できます。
• 32 ポート スイッチング モジュールおよびホスト最適化ポートの場合、デフォルト値は、FX モード、E モード、TE モードで 12 です。この値は変更できません。
• 4 Gbps、8 Gbps、拡張 8 Gbps スイッチング モジュールについては、“バッファ プール” sectionを参照してください。

（注） Cisco MDS 9100 シリーズ スイッチでは、左端の白抜きのポート グループは、専用レート モードで動作します。その他のポートはホスト向けに最適化されます。4 つのホスト最適化ポートの各グループの機能は、32 ポート スイッチング モジュールの機能と同じです。

（注） 第 1 世代モジュールは拡張 8 Gbps モジュールほど多くのバッファツーバッファ クレジットをサポートしないため、16 ポートの 1 Gbps/2 Gbps ファイバ チャネル スイッチング モジュール（DS-X9016）などの第 1 世代モジュールと 48 ポートの 8 Gbps 拡張ファイバ チャネル モジュール（DS-X9248-256K9）や 32 ポートの拡張 8 Gbps ファイバ チャネル モジュール（DS-X9232-256K9）などの第 8 世代モジュールの間の E ポートまたは TE ポートに ISL を設定することはできません。

パフォーマンス バッファ

設定された受信 BB_credit 値に関係なく、パフォーマンス バッファと呼ばれるもう 1 つのバッファがスイッチ ポート パフォーマンスを改善します。組み込み型のスイッチ アルゴリズムを利用するのではなく、特定のアプリケーションにパフォーマンス バッファ値を手動で設定できます（たとえば、FCIP インターフェイス上でフレームを転送する場合など）。

（注） パフォーマンス バッファは、Cisco MDS 9148 ファブリック スイッチ、Cisco MDS 9124 ファブリック スイッチ、HP c-Class BladeSystem 用 Cisco ファブリック スイッチ、IBM BladeCenter 用 Cisco ファブリック スイッチではサポートされません。

任意の Cisco MDS 9000 ファミリ スイッチの各物理ファイバ チャネル インターフェイスに、設定された rxbbredit 値に加えて、割り当てるパフォーマンス バッファ サイズを指定できます。

デフォルトのパフォーマンス バッファ値は 0 です。パフォーマンス バッファ値を 0 に設定した場合は、組み込み型のアルゴリズムが使用されます。パフォーマンス バッファ値を指定しない場合は、0 が自動的に使用されます。

デフォルトのパフォーマンス バッファ値は 0 です。 default オプションを使用すると、組み込み型のアルゴリズムが使用されます。このコマンドを指定しない場合、自動的に default オプションが使用されます。

バッファ プール

4 Gbps、8 Gbps、および 16 Gbps のモジュールのアーキテクチャでは、一連のポートで共有される受信バッファを バッファ グループ と呼びます。受信バッファ グループは、 グローバル バッファ プールおよび ローカル バッファ プールに編成されています。

ポート グループで共有するためにグローバル バッファ プールから割り当てられた受信バッファは、 グローバル受信バッファ プール と呼ばれます。グローバル受信バッファ プールには次のバッファ グループが含まれます。

• 予約済み内部バッファ
• ファイバ チャネル インターフェイスごとに割り当てられた BB_credit バッファ（ユーザ定義またはデフォルト割り当て）
• 必要に応じて別の BB_credit に使用される、BB_credit 用の共通未割り当てバッファ プール（存在する場合）
• パフォーマンス バッファ（12 ポートの 4 Gbps および 4 ポートの 10 Gbps のスイッチング モジュールだけで使用）

（注） 48 ポートおよび 24 ポートの 8 Gbps モジュールには、デュアル グローバル バッファ プールがあります。48 ポート モジュールの各バッファ プールは 24 ポートをサポートし、24 ポート モジュールの各バッファ プールは 12 ポートをサポートします。

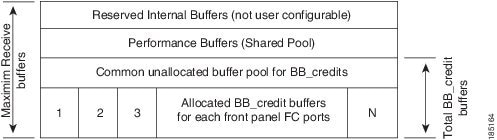

図 4-1 は、ラインカード（24 ポートおよび 48 ポートの 4 Gbps ラインカード）の BB_credit バッファの割り当てを示しています。

図 4-1 グローバル バッファ プールにおけるファイバ チャネル ポートの受信バッファ

図 4-2 は、48 ポートの 8 Gbps スイッチング モジュールのデフォルト BB_credit バッファ割り当てモデルを示しています。ポートをアップさせるために必要となる最低 BB_credit は 2 バッファです。

図 4-2 48 ポートの 8 Gbps スイッチング モジュールの BB_credit バッファ割り当て

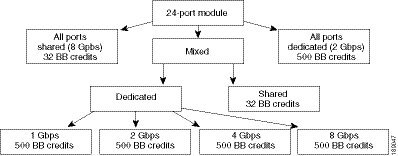

図 4-3 は、24 ポートの 8 Gbps スイッチング モジュールのデフォルト BB_credit バッファ割り当てモデルを示しています。ポートをアップさせるために必要となる最低 BB_credit は 2 バッファです。

図 4-3 24 ポートの 8 Gbps スイッチング モジュールの BB_credit バッファ割り当て

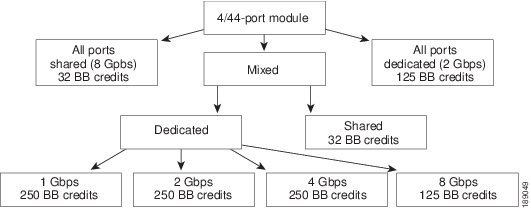

図 4-4 は、4/44 ポート、8 Gbps のホスト最適化スイッチング モジュールのデフォルト BB_credit バッファ割り当てモデルを示しています。ポートをアップさせるために必要となる最低 BB_credit は 2 バッファです。

図 4-4 4/44 ポートの 8 Gbps スイッチング モジュールの BB_credit バッファ割り当て

図 4-5 は、24 ポートの 4 Gbps スイッチング モジュールのデフォルト BB_credit バッファ割り当てモデルを示しています。ポートをアップさせるために必要となる最低 BB_credit は 2 バッファです。

図 4-5 24 ポートの 4 Gbps スイッチング モジュールの BB_credit バッファ割り当て

（注） デフォルトの BB_credit バッファ割り当ては、すべてのポート速度で同じです。

スイッチング モジュールの BB_credit バッファ

ここでは、バッファ クレジットを Cisco MDS 9000 スイッチング モジュールに割り当てる方法について説明します。ここで説明する内容は次のとおりです。

• 4 Gbps、8 Gbps、または拡張 8 Gbps モジュールのバッファ クレジットの設定
• 48 ポート 16 Gbps ファイバ チャネル モジュールの BB_credit バッファ
• 48 ポートの 8 Gbps 拡張ファイバ チャネル モジュールの BB_credit バッファ
• 48 ポートの 8 Gbps ファイバ チャネル モジュールの BB_credit バッファ
• 24 ポート 8 Gbps ファイバ チャネル モジュールの BB_credit バッファ
• 4/44 ポート、8 Gbps のホスト最適化ファイバ チャネル モジュールの BB_credit バッファ
• 48 ポートの 4 Gbps ファイバ チャネル モジュールの BB_credit バッファ
• 24 ポート 4 Gbps ファイバ チャネル モジュールの BB_credit バッファ
• 18 ポート ファイバ チャネル/4 ポート ギガビットイーサネット マルチサービス モジュールの BB_credit バッファ
• 4 ポートの 10 Gbps スイッチング モジュールの BB_credit バッファ

4 Gbps、8 Gbps、または拡張 8 Gbps モジュールのバッファ クレジットの設定

4-Gbps モジュールでポート モードを auto または E に設定した場合、次の設定では 1 つのポートが起動しません。

• ポート モード：すべてのポートが auto または E
• レート モード：専用
• バッファ クレジット：デフォルト値

8-Gbps モジュールでポート モードを auto または E に設定した場合、次の設定では 1 つまたは 2 つのポートが起動しません。

• ポート モード：前半のポート、後半のポート、またはすべてのポートが auto または E
• レート モード：専用
• バッファ クレジット：デフォルト値

グローバル バッファ プールのすべてのポートについてポート モードを auto または E に設定する場合は、1 つまたは複数のポートでバッファ クレジットを再設定する必要があります。グローバル バッファ プール内のすべてのポートに設定されたバッファ クレジットの総数を 64 だけ削減する必要があります。

48 ポート 16 Gbps ファイバ チャネル モジュールの BB_credit バッファ

表 4-1 に、48 ポートの 16 Gbps ファイバ チャネル スイッチング モジュール（DS-X9448-768K9）の BB_credit バッファ割り当てを示します。

（注） Cisco MDS 9700 ラインカードは、フルレート カードです。

48 ポートの 16 Gbps ファイバ チャネル スイッチング モジュールの BB_credit バッファには、次のガイドラインが適用されます。

• ISL 接続の BB_credit バッファは、専用レート モードの場合、最低 2 バッファから最大 500 バッファで設定できます。
• Fx ポート モード接続の BB_credit バッファは、専用レート モードの場合、最低 2 バッファから最大 500 バッファで設定できます。
• Enterprise ライセンスをインストールしている場合、拡張バッファを使用して、ポートごとのクレジットを最大 4,095 に増やすことができます。
• 拡張バッファ機能は、次のコマンドを使用してアクティブにすることができます。

（注） MDS 9700 シリーズ スイッチ モジュールの場合、12 ポートグループで使用可能なバッファは合計で 49,800 です。1 つのポート グループは 4 つのポートから構成され、ASIC ごとに 2 つのポート グループがあります。各ポート グループのバッファは合計で 4,150 です。それらのバッファは、拡張バッファ設定を使用して、任意の組み合わせのポートに割り当てることができます。ポート グループでサポートされるバッファの詳細については、show port-resource module module_number コマンドを参照してください。

48 ポートの 8 Gbps 拡張ファイバ チャネル モジュールの BB_credit バッファ

表 4-2 に、48 ポートの 8 Gbps 拡張ファイバ チャネル スイッチング モジュールの BB_credit バッファ割り当てを示します。

32/48 ポートの拡張 8 Gbps ファイバ チャネル スイッチング モジュールの BB_credit バッファには、次のガイドラインが適用されます。

• ISL 接続の BB_credit バッファは、専用レート モードの場合、最低 2 バッファから最大 500 バッファで設定できます。
• Fx ポート モード接続の BB_credit バッファを設定できます。専用レート モードの場合は、最低 2 バッファ、最大 500 バッファ、共有レート モードの場合は 32 バッファです。
• このモジュールではパフォーマンス バッファがサポートされません。
• バッファを自動的に割り当ててはなりません。

32/48 ポートの 8 Gbps 拡張ファイバ チャネル スイッチング モジュールの各ポート グループは、4/6 ポートで構成されます。ポート グループの共有レート ポートのポートでは、各ポート グループの帯域幅が 32 Gbps であることを考慮すると、最大帯域幅オーバーサブスクライブが 1.5:1 になっていることがあります。32 ポート バージョンの場合、4 ポートの各ポート グループは、オーバーサブスクリプションなしで回線レート トラフィックを処理するのに十分な帯域幅（32 Gbps）があります。

48 ポートの拡張 8 Gbps ファイバ チャネル スイッチング モジュールでは、次の設定例がサポートされます。

• 共有レート モードで速度が 8 Gbps であるポート× 6（1.5:1 のオーバーサブスクリプション）（デフォルト）。
• 専用レート モードで速度が 8 Gbps であるポート× 2、共有レート モードで速度が 8 Gbps であるポート× 4（2:1 のオーバーサブスクリプション）。
• 専用レート モードで速度が 8 Gbps であるポート× 2、共有レート モードで速度が 8 Gbps であるポート× 4（2:1 のオーバーサブスクリプション）。
• 専用レート モードで速度が 8 Gbps であるポート× 1、専用レート モードで速度が 4 Gbps であるポート× 3、共有レート モードで速度が 8 Gbps であるポート× 2（1.33:1 のオーバーサブスクリプション）。
• 専用レート モードで速度が 8 Gbps であるポート× 6。

48 ポートの 8 Gbps ファイバ チャネル モジュールの BB_credit バッファ

表 4-3 は、48 ポートの 8 Gbps ファイバ チャネル スイッチング モジュールの BB_credit バッファ割り当てを示しています。

48 ポートの 8 Gbps ファイバ チャネル スイッチング モジュールの BB_credit バッファには、次のガイドラインが適用されます。

• ポート 1 から 24 およびポート 25 から 48 に割り当てられる BB_credit バッファをそれぞれ最大 6000 にして、負荷を分散できます。
• ISL 接続の BB_credit バッファは、専用レート モードの場合、最低 2 バッファから最大 500 バッファで設定できます。
• Fx ポート モード接続の BB_credit バッファを設定できます。専用レート モードの場合は、最低 2 バッファ、最大 500 バッファ、共有レート モードの場合は 32 バッファです。
• このモジュールではパフォーマンス バッファがサポートされません。
• バッファを自動的に割り当ててはなりません。

48 ポートの 8 Gbps ファイバ チャネル スイッチング モジュールの各ポート グループは、6 ポートから構成されます。ポート グループの共有レート ポートのポートでは、各ポート グループの帯域幅が 12.8 Gbps であることを考慮すると、最大帯域幅オーバーサブスクライブが 10:1 になっていることがあります。

48 ポートの 8 Gbps ファイバ チャネル スイッチング モジュールでは、次の設定例がサポートされます。

• 共有レート モードで速度が 8 Gbps であるポート× 6（4:1 のオーバーサブスクライブ）（デフォルト）
• 専用レート モードで速度が 8 Gbps であるポート× 1
  共有レート モードで速度が 8 Gbps であるポート× 5（10:1 のオーバーサブスクリプション）
• 専用レート モードで速度が 4 Gbps であるポート× 2
  共有レート モードで速度が 4 Gbps であるポート× 4（4:1 のオーバーサブスクリプション）
• 専用レート モードで速度が 4 Gbps であるポート× 1
  専用レート モードで速度が 2 Gbps であるポート× 3
  共有レート モードで速度が 4 Gbps であるポート× 2（4:1 のオーバーサブスクリプション）
• 専用レート モードで速度が 2 Gbps であるポート× 6

24 ポート 8 Gbps ファイバ チャネル モジュールの BB_credit バッファ

表 4-4 は、24 ポートの 8 Gbps ファイバ チャネル スイッチング モジュールの BB_credit バッファ割り当てを示しています。

24 ポートの 8 Gbps ファイバ チャネル スイッチング モジュールの BB_credit バッファには、次のガイドラインが適用されます。

• ポート 1 から 12 およびポート 13 から 24 に割り当てられる BB_credit バッファをそれぞれ最大 6000 にして、負荷を分散できます。
• ISL 接続の BB_credit バッファは、専用レート モードの場合、最低 2 バッファから最大 500 バッファで設定できます。
• Fx ポート モード接続の BB_credit バッファを設定できます。専用レート モードの場合は、最低 2 バッファ、最大 500 バッファ、共有レート モードの場合は 32 バッファです。
• このモジュールではパフォーマンス バッファがサポートされません。

24 ポートの 8 Gbps ファイバ チャネル スイッチング モジュールの各ポート グループは、3 ポートから構成されます。ポート グループの共有レート ポートのポートでは、各ポート グループの帯域幅が 12.8 Gbps であることを考慮すると、最大帯域幅オーバーサブスクライブが 10:1 になっていることがあります。

24 ポートの 8 Gbps ファイバ チャネル スイッチング モジュールでは、次の設定例がサポートされます。

• 共有レート モードで速度が 8 Gbps であるポート× 3（2:1 のオーバーサブスクライブ）（デフォルト）
• 専用レート モードで速度が 8 Gbps であるポート× 1
  共有レート モードで速度が 8 Gbps であるポート× 2（4:1 のオーバーサブスクリプション）
• 専用レート モードで速度が 8 Gbps であるポート× 1
  専用レート モードで速度が 4 Gbps であるポート× 1
  共有レート モードで速度が 8 Gbps であるポート× 1（10:1 のオーバーサブスクリプション）
• 専用レート モードで速度が 4 Gbps であるポート× 2
  共有レート モードで速度が 8 Gbps であるポート× 1（2:1 のオーバーサブスクリプション）
• 専用レート モードで速度が 4 Gbps であるポート× 3

4/44 ポート、8 Gbps のホスト最適化ファイバ チャネル モジュールの BB_credit バッファ

表 4-5 は、4/44 ポートの 8 Gbps ファイバ チャネル スイッチング モジュールの BB_credit バッファ割り当てを示しています。

4/44 ポートの 8 Gbps ファイバ チャネル スイッチング モジュールの BB_credit バッファには、次のガイドラインが適用されます。

• ISL 接続の BB_credit バッファは、専用レート モードの場合、最低 2 バッファから最大 500 バッファで設定できます。
• Fx ポート モード接続の BB_credit バッファを設定できます。専用レート モードの場合は、最低 2 バッファ、最大 250 バッファ、共有レート モードの場合は 32 バッファです。
• このモジュールではパフォーマンス バッファがサポートされません。

24 ポートの 8 Gbps ファイバ チャネル スイッチング モジュールの各ポート グループは、12 ポートから構成されます。ポート グループの共有レート ポートのポートでは、各ポート グループの帯域幅が 12.8 Gbps であることを考慮すると、最大帯域幅オーバーサブスクライブが 10:1 になっていることがあります。

4/44 ポートの 8 Gbps ファイバ チャネル スイッチング モジュールでは、次の設定例がサポートされます。

• 共有レート モードで速度が 4 Gbps であるポート× 12（5:1 のオーバーサブスクライブ）（デフォルト）
• 専用レート モードで速度が 8 Gbps であるポート× 1
  共有レート モードで速度が 4 Gbps であるポート× 11（10:1 のオーバーサブスクリプション）
• 専用レート モードで速度が 4 Gbps であるポート× 1
  専用レート モードで速度が 3 Gbps であるポート× 3
  共有レート モードで速度が 4 Gbps であるポート× 8（2:1 のオーバーサブスクリプション）
• 専用レート モードで速度が 1 Gbps であるポート× 12

48 ポートの 4 Gbps ファイバ チャネル モジュールの BB_credit バッファ

表 4-6 は、48 ポートの 4 Gbps ファイバ チャネル スイッチング モジュールの BB_credit バッファ割り当てを示しています。

48 ポートの 4 Gbps ファイバ チャネル スイッチング モジュールの BB_credit バッファには、次の考慮事項が適用されます。

• ISL 接続の BB_credit バッファは、専用レート モードの場合、最低 2 バッファから最大 250 バッファで、共有レート モードの場合、16 バッファで設定できます。
• Fx ポート モード接続の BB_credit バッファを設定できます。専用レート モードの場合は、最低 2 バッファ、最大 250 バッファ、共有レート モードの場合は 16 バッファです。
• このモジュールではパフォーマンス バッファがサポートされません。

48 ポートの 4 Gbps ファイバ チャネル スイッチング モジュールの各ポート グループは、12 ポートから構成されます。共有レート モードのポートの帯域幅オーバーサブスクライブは、デフォルトで 2:1 です。ただし、ポート グループの共有ポートの設定では、最大帯域幅オーバーサブスクライブが 4:1 になっていることがあります（各ポート グループの帯域幅が 12.8 Gbps であることを考慮）。

48 ポートの 4 Gbps ファイバ チャネル スイッチング モジュールでは、次の設定例がサポートされます。

• 共有レート モードで速度が 4 Gbps であるポート× 12（4:1 のオーバーサブスクライブ）（デフォルト）
• 専用レート モードで速度が 4 Gbps であるポート× 1
  共有レート モードで速度が 4 Gbps であるポート× 11（5:1 のオーバーサブスクリプション）
• 専用レート モードで速度が 4 Gbps であるポート× 1
  共有レート モードで速度が 2 Gbps であるポート× 11（2.5:1 のオーバーサブスクリプション）
• 専用レート モードで速度が 2 Gbps であるポート× 2
  共有レート モードで速度が 4 Gbps であるポート× 10（5:1 のオーバーサブスクリプション）
• 専用レート モードで速度が 2 Gbps であるポート× 2
  共有レート モードで速度が 2 Gbps であるポート× 10（2.5:1 のオーバーサブスクリプション）
• 専用レート モードで速度が 1 Gbps であるポート× 12
• 専用レート モードで速度が 4 Gbps であるポート× 3
  共有レート モードで速度が 1 Gbps であるポート× 4
  アウトオブサービスになったポート× 5（図 4-6 を参照）

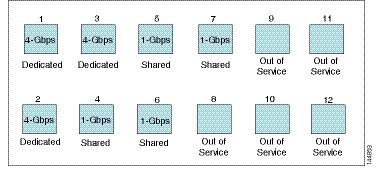

図 4-6 48 ポートの 4 Gbps スイッチング モジュールにおける速度とレートの設定例

• 専用レート モードで速度が 2 Gbps であるポート× 6
  共有レート モードで速度が 1 Gbps であるポート× 4
  アウトオブサービスになったポート× 2（図 4-7 を参照）

（注） この例の詳細な設定手順については、“48 ポートの 8 Gbps モジュール インターフェイスの設定例” sectionを参照してください。

図 4-7 48 ポートの 4 Gbps スイッチング モジュールにおける速度とレートの設定例

24 ポート 4 Gbps ファイバ チャネル モジュールの BB_credit バッファ

表 4-7 は、24 ポートの 4 Gbps ファイバ チャネル スイッチング モジュールの BB_credit バッファ割り当てを示しています。

24 ポートの 4 Gbps ファイバ チャネル スイッチング モジュールの BB_credit バッファには、次の考慮事項が適用されます。

• ISL 接続の BB_credit バッファは、専用レート モードの場合、最低 2 バッファから最大 250 バッファで、共有レート モードの場合、16 バッファで設定できます。
• Fx ポート モード接続の BB_credit バッファを設定できます。専用レート モードの場合は、最低 2 バッファ、最大 250 バッファ、共有レート モードの場合は 16 バッファです。
• このモジュールではパフォーマンス バッファがサポートされません。

24 ポートの 4 Gbps ファイバ チャネル スイッチング モジュールの各ポート グループは、6 ポートから構成されます。共有レート モードのポートの帯域幅オーバーサブスクライブは、デフォルトで 2:1 です。ただし、ポート グループの共有ポートの設定では、最大帯域幅オーバーサブスクライブが 4:1 になっていることがあります（各ポート グループの帯域幅が 12.8 Gbps であることを考慮）。

24 ポートの 4 Gbps ファイバ チャネル スイッチング モジュールでは、次の設定例がサポートされます。

• 共有レート モードで速度が 4 Gbps であるポート× 6（2:1 のオーバーサブスクライブ）（デフォルト）
• 専用レート モードで速度が 4 Gbps であるポート× 2
  共有レート モードで速度が 4 Gbps であるポート× 4（4:1 のオーバーサブスクリプション）
• 専用レート モードで速度が 4 Gbps であるポート× 1
  専用レート モードで速度が 2 Gbps であるポート× 3
  共有レート モードで速度が 4 Gbps であるポート× 2（4:1 のオーバーサブスクリプション）
• 専用レート モードで速度が 2 Gbps であるポート× 6
• 専用レート モードで速度が 4 Gbps であるポート× 3
  共有レート モードで速度が 1 Gbps であるポート× 3（図 4-8 を参照）

（注） この例の詳細な設定手順については、“24 ポートの 8 Gbps モジュール インターフェイスの設定例” sectionを参照してください。

図 4-8 24 ポートの 4 Gbps スイッチング モジュールにおける速度とレートの設定例

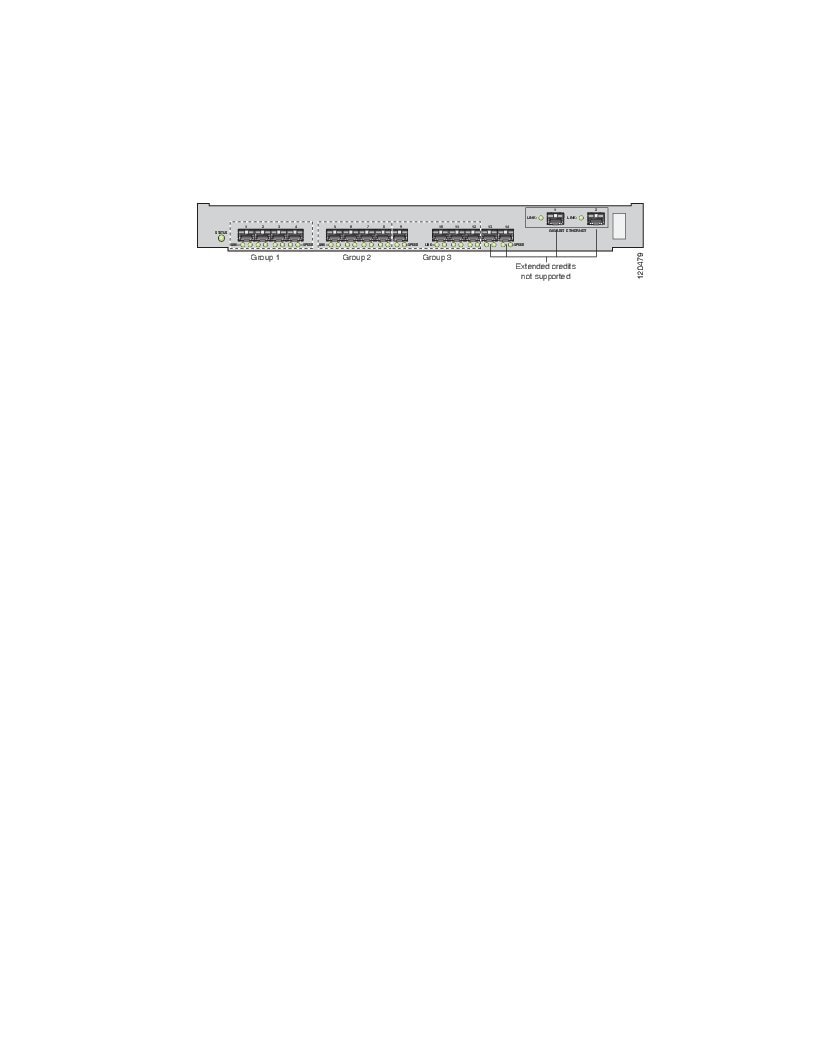

18 ポート ファイバ チャネル/4 ポート ギガビットイーサネット マルチサービス モジュールの BB_credit バッファ

表 4-8 は、18 ポートの 4 Gbps マルチサービス モジュールの BB_credit バッファ割り当てを示しています。

18 ポートの 4 Gbps ファイバ チャネル スイッチング モジュールの BB_credit バッファには、次の考慮事項が適用されます。

• ISL 接続の BB_credit バッファは、専用レート モードの場合、最低 2 バッファから最大 250 バッファで、共有レート モードの場合、16 バッファで設定できます。
• Fx ポート モード接続の BB_credit バッファを設定できます。専用レート モードの場合は、最低 2 バッファ、最大 250 バッファ、共有レート モードの場合は 16 バッファです。
• このモジュールではパフォーマンス バッファがサポートされません。

12 ポートの 4 Gbps スイッチング モジュールの BB_credit バッファ

表 4-9 は、12 ポートの 4 Gbps スイッチング モジュールの BB_credit バッファ割り当てを示しています。

12 ポートの 4 Gbps スイッチング モジュールの BB_credit バッファには、次の考慮事項が適用されます。

• ISL 接続の BB_credit バッファは、最低 2 バッファから最大 250 バッファで設定できます。
• Fx ポート モード接続の BB_credit バッファは、最低 2 バッファから最大 250 バッファで設定できます。
• デフォルトでは 512 のパフォーマンス バッファが事前に割り当てられ、すべてのポートで共有されます。このバッファは設定可能であり、バッファは共有プールでのバッファの可用性に基づいてポートに割り当てられます。
• ISL モードのすべてのポートにすべてのデフォルト BB_credit バッファを割り当てたあと、拡張 BB_credit バッファとして 2488 のバッファがさらに使用可能です（5488 - (250 * 12)）。

（注） 拡張 BB_credit はスイッチのすべてのポートに割り当てられます。つまり、ポート グループごとには割り当てられません。

（注） デフォルトの場合、12 ポートの 4 Gbps スイッチング モジュールのポートは 4 Gbps 専用レート モードになりますが、1 Gbps および 2 Gbps の専用レート モードとして設定できます。共有モードはサポートされません。

4 ポートの 10 Gbps スイッチング モジュールの BB_credit バッファ

表 4-10 は、4 ポートの 10 Gbps スイッチング モジュールの BB_credit バッファ割り当てを示しています。

（注） 4 ポートの 10 Gbps スイッチング モジュールのポートでは、10 Gbps 専用レート モードだけがサポートされています。FL ポート モードおよび共有レート モードはサポートされていません。

4 ポートの 10 Gbps スイッチング モジュールの BB_credit バッファには、次の考慮事項が適用されます。

• ISL 接続の BB_credit バッファは、最低 2 バッファから最大 750 バッファで設定できます。
• Fx ポート モード接続の BB_credit バッファは、最低 2 バッファから最大 750 バッファで設定できます。
• デフォルトでは 512 のパフォーマンス バッファが事前に割り当てられ、すべてのポートで共有されます。このバッファは設定可能であり、バッファは共有プールでのバッファの可用性に基づいてポートに割り当てられます。
• ISL モードのすべてのポートにすべてのデフォルト BB_credit バッファを割り当てたあと、拡張 BB_credit として 2488 のバッファがさらに使用可能です（5488 - (750 * 4)）。

（注） 拡張 BB_credit はスイッチのすべてのポートに割り当てられます。つまり、ポート グループごとには割り当てられません。

ファブリック スイッチの BB_credit バッファ

ここでは、バッファ クレジットを Cisco MDS 9000 ファブリック スイッチに割り当てる方法について説明します。ここで説明する内容は次のとおりです。

• Cisco MDS 9396s ファブリック スイッチの BB_credit バッファ
• Cisco MDS 9250i および Cisco MDS 9148s ファブリック スイッチの BB_credit バッファ
• Cisco MDS 9148 ファブリック スイッチの BB_credit バッファ
• Cisco MDS 9148 ファブリック スイッチの BB_credit バッファ
• Cisco MDS 9124 ファブリック スイッチの BB_credit バッファ
• Cisco MDS 9222i マルチサービス モジュラ スイッチの BB_credit バッファ

Cisco MDS 9396s ファブリック スイッチの BB_credit バッファ

表 4-11 は、96 ポートの 16 Gbps ファイバ チャネル スイッチング モジュールの BB_credit バッファ割り当てを示しています。

（注） Cisco MDS9396s は、フル レート スイッチです。

96 ポートの 16 Gbps ファイバ チャネル スイッチング モジュールの BB_credit バッファには、次のガイドラインが適用されます。

• ISL 接続の BB_credit バッファは、専用レート モードの場合、最低 2 バッファから最大 500 バッファで設定できます。
• Fx ポート モード接続の BB_credit バッファは、専用レート モードの場合、最低 2 バッファから最大 500 バッファで設定できます。
• Enterprise ライセンスをインストールしている場合、拡張バッファを使用して、ポートごとのクレジットを最大 4,095 に増やすことができます。
• 拡張バッファ機能は、次のコマンドを使用してアクティブにすることができます。

（注） MDS 9396s ファブリック スイッチの場合、24 ポート グループで使用可能なバッファは合計で 99,600 です。1 つのポート グループは 4 つのポートから構成され、ASIC ごとに 2 つのポート グループがあります。各ポート グループのバッファは合計で 4,150 です。それらのバッファは、拡張バッファ設定を使用して、任意の組み合わせのポートに割り当てることができます。ポート グループでサポートされるバッファの詳細については、show port-resource module module_number コマンドを参照してください。

Cisco MDS 9250i および Cisco MDS 9148s ファブリック スイッチの BB_credit バッファ

表 4-11 は、40/48 ポートの 16 Gbps Cisco MDS 9250i および 9148s ファブリック スイッチの BB_credit バッファ割り当てを示しています。

（注） Cisco MDS 9148s および Cisco MDS 9250i は、フルレート ファブリック スイッチです。

• ISL 接続の BB_credit バッファは、専用レート モードの場合、最低 2 バッファから最大 256 バッファで設定できます。
• Fx 接続の BB_credit バッファは、専用レート モードの場合、最低 2 バッファから最大 256 バッファで設定できます。

Cisco MDS 9148 ファブリック スイッチの BB_credit バッファ

表 4-13 は、48 ポートの 8 Gbps ファイバ チャネル スイッチの BB_credit バッファ割り当てを示しています。

48 ポートの 8 Gbps ファブリック スイッチの BB_credit バッファには、次の考慮事項が適用されます。

• ポートが F モードまたは FL モードのとき、BB_credit バッファは、ポートごとに最低 1 バッファから最大 32 バッファで設定できます。
• ポートが E モードまたは TE モードのとき、BB_credit バッファは、ポートごとに最低 2 バッファから最大 32 バッファで設定できます。

Cisco MDS 9134 ファブリック スイッチの BB_credit バッファ

表 4-14 は、MDS 9134 ファブリック スイッチの BB_credit バッファ割り当てを示しています。

Cisco MDS 9124 ファブリック スイッチの BB_credit バッファ

表 4-15 は、MDS 9124 ファブリック スイッチの BB_credit バッファ割り当てを示しています。

Cisco MDS 9222i マルチサービス モジュラ スイッチの BB_credit バッファ

表 4-16 は、18 ポートの 4 Gbps マルチサービス モジュラ スイッチの BB_credit バッファ割り当てを示しています。

拡張 BB_credit

長距離リンクの BB_credit を容易にするため、ユーザは拡張 BB_credit 機能により、すべての 4 Gbps、8 Gbps、および拡張 8 Gbps スイッチング モジュールで最大値を超えて受信バッファを設定できます。必要である場合は、あるポートでバッファを減らし、デフォルトの最大値を超えて別のポートにそのバッファを割り当てることができます。ポートごとの最低拡張 BB_credit は 256、最大は 4095 です。

（注） Cisco MDS 9148 ファブリック スイッチ、Cisco MDS 9134 ファブリック スイッチ、Cisco MDS 9124 ファブリック スイッチ、HP c-Class BladeSystem 用 Cisco ファブリック スイッチ、IBM BladeCenter 用 Cisco ファブリック スイッチでは、拡張 BB_credit がサポートされません。

一般的にユーザは、ポート グループのどのポートでも専用レート モードに設定できます。専用レート モードに設定するには、別のポートからバッファを解放してから、より大きい拡張 BB_credit をポート用に設定する必要があります。

（注） 4 Gbps、8 Gbps、および拡張 8 Gbps スイッチング モジュールで拡張 BB_credit を使用するには、ENTERPRISE_PKG ライセンスが必要です。また、拡張 BB_credit は共有レート モードのポートではサポートされません。

4 Gbps および 8 Gbps スイッチング モジュールでは、すべてのポートで拡張 BB_credit がサポートされます。ポートに割り当てることができる拡張 BB_credit の数に制限はありません（最低と最大の制限を除く）。必要である場合は、インターフェイスをアウトオブサービスにして、より多くの拡張 BB_credit をその他のポートで使用可能にできます。

長距離リンクには、BB_credit に加えて拡張 BB_credit フロー制御メカニズムを使用できます。

この項では、次のトピックについて取り上げます。

• 第 1 世代スイッチング モジュールの拡張 BB_credit
• 4 Gbps および 8 Gbps スイッチング モジュールにおける拡張 BB_credit

第 1 世代スイッチング モジュールの拡張 BB_credit

BB_credit 機能では、第 1 世代スイッチング モジュールに最大 255 の受信バッファを設定できます。長距離リンクの BB_credit を容易にするため、第 1 世代スイッチング モジュールのファイバ チャネル ポートで最大 3,500 の受信 BB_credit を設定できます。

第 1 世代スイッチング モジュールでこの機能を使用するには、次の要件を満たす必要があります。

• ENTERPRISE_PKG ライセンスを取得する。『 Cisco MDS 9000 Family NX-OS Licensing Guide 』を参照してください。
• Cisco MDS 9216i スイッチまたは MPS-14/2 モジュールにおいて、フルレートの 4 ポート グループに含まれる任意のポートでこの機能を設定する（図 4-9 を参照）。

図 4-9 拡張 BB_credit 機能のポート グループ サポート

拡張クレジット設定をサポートするポート グループは次のとおりです。

– ポート 1 から 4（グループ 1）のうちいずれかのポート

– ポート 5 から 8（グループ 2）のうちいずれかのポート

– ポート 9 から 12（グループ 3）のうちいずれかのポート

（注） 最後の 2 つのファイバ チャネル ポート（ポート 13 およびポート 14）および 2 つのギガビット イーサネット ポートでは、拡張 BB_credit 機能がサポートされません。

• 必要な Cisco MDS スイッチでこの機能を明示的にイネーブルにする。
• 2,400 より多い BB_credit をポート グループの最初のポートに割り当てる必要がある場合は、4 ポート グループの残り 3 つのポートをディセーブルにする。

– 2,400 より少ない拡張 BB_credit をポート グループの 1 つのポートに割り当てる場合、そのポート グループの残り 3 つのポートでは、ポート モードに基づいて最大 255 の BB_credit をポート モードで保持できます。

（注） 残り 3 つのポートの受信 BB_credit 値は、ポート モードによって決まります。デフォルト値は、Fx モードでは 16、E モードまたは TE モードでは 255 です。最大値は、すべてのモードで 255 です。この値は、最大値の 255 の BB_credit を超えなければ、必要に応じて変更できます。

– 2,400 より多い（最大 3,500）拡張 BB_credit をポート グループのポートに割り当てる場合は、その他 3 つのポートをディセーブルにする必要があります。

• BB_credit 値を変更すると、ポートがディセーブルになってから再びイネーブルになります。

– 中断を伴わずに Cisco SAN-OS Release 1.3 以下にダウングレードする必要がある場合は、この機能を（明示的に）ディセーブルにする。この機能をディセーブルにすると、既存の拡張 BB_credit 設定は完全に消去されます。

（注） 拡張 BB_credit 設定は、受信 BB_credit およびパフォーマンス バッファの設定より優先されます。

4 Gbps および 8 Gbps スイッチング モジュールにおける拡張 BB_credit

4 Gbps または 8 Gbps スイッチング モジュールでこの機能を使用するには、次の要件を満たす必要があります。

• [Information] ペインにインターフェイス設定が表示されます。
• エンタープライズ パッケージ（ENTERPRISE_PKG）ライセンスを取得する（『 NX-OS Family Licensing Guide 』を参照）。
• 4 Gbps スイッチ モジュールの任意のポートでこの機能を設定する。2 Gbps スイッチング モジュールにおける拡張 BB_credit の詳細については、“拡張 BB_credit” sectionを参照してください。

（注） 拡張 BB_credits は、Cisco MDS 9124 ファブリック スイッチ、Cisco MDS 9134 ファブリック スイッチ、HP c-Class BladeSystem 用 Cisco ファブリック スイッチ、IBM BladeCenter 用 Cisco ファブリック スイッチではサポートされません。

Buffer-to-Buffer Credit の回復

ファイバ チャネルの標準規格では低いビット誤り率を必須としていますが、ビット エラーは発生します。長期にわたって receiver-ready メッセージ（R_RDY プリミティブと呼ばれます）の破損が発生すると、クレジットの損失につながる可能性があります。その結果、リンクの 1 方向の送信が停止することがあります。ファイバ チャネルの標準規格には、2 つの接続ポートでこの状況を検出および修正できる機能があります。この機能は Buffer-to-Buffer credit の回復と呼ばれます。

Buffer-to-Buffer credit の回復の機能では、まず、リンクの起動時から、送信側と受信側がチェックポイント プリミティブを互いに送信します。送信側は、指定した数のフレームを送信するたびにチェックポイントを送信します。受信側は、指定した数の R_RDY プリミティブを送信するたびにチェックポイントを送信します。受信側は、クレジットの損失を検出した場合、クレジットを再送信し、送信側のクレジット カウントを復元できます。

Buffer-to-Buffer credit の回復機能は、任意の非調停ループ リンクに使用できます。この機能が最も有効なのは、MAN や WAN などの信頼できないリンクの場合ですが、ファイバ接続に障害があるリンクなどの短く、損失率が高いリンクの場合にも役立ちます。

（注） Buffer-to-Buffer credit の回復機能は、Distance Extension（DE）機能（Buffer-to-Buffer credit のスプーフィングとも呼ばれます）と互換性がありません。DE を使用するスイッチ間の ISL で、DWDM トランシーバやファイバ チャネル ブリッジなどの光関連装置を中間に使用する場合、ISL の両側で Buffer-to-Buffer credit の回復機能をディセーブルにする必要があります。

Buffer-to-Buffer のステート変更番号

BB_SC_N フィールド（ワード 1、ビット 15-12）で Buffer-to-Buffer ステート変更（BB_SC）番号を指定します。BB_SC_N フィールドは、ポート ログイン（PLOGI）、ファブリック ログイン（FLOGI）、または ISL（E または TE ポート）フレームの送信者が、連続する 2 つの BB_SC 送信プリミティブ間には BB_SC_N で指定されるフレーム数の 2 倍を送信し、連続する 2 つの BB_SC 受信プリミティブ間には R_RDY プリミティブ数の 2 倍を送信するように要求していることを示します。

4 Gbps および 8 Gbps モジュールでは、ISL（E または TE ポート）の BB_SCN はデフォルトでイネーブルになります。これにより、Distance Extension（DE）機能（Buffer-to-Buffer credit のスプーフィングとも呼ばれます）を搭載した光関連装置で使用した場合、ISL で障害が発生することがあります。

4 Gbps モジュールでは、すべてのポートが次の設定である場合、1 つのポートが起動しません。

• ポート モード：すべてのポートが auto または E
• レート モード：専用
• バッファ クレジット：デフォルト値

8 Gbps モジュールでは、前半のポート、後半のポート、またはすべてのポートが次の設定である場合、1 つまたは 2 つのポートが起動しません。

• ポート モード：前半のポート、後半のポート、またはすべてのポートが auto または E
• レート モード：専用
• バッファ クレジット：デフォルト値

グローバル バッファ プールのすべてのポートについてポート モードを auto または E に設定し、レート モードを専用に設定する場合は、1 つまたは複数のポートでバッファ クレジットを再設定する必要があります（デフォルト以外）。

（注） スイッチ間の ISL で Distance Extension（Buffer-to-Buffer credit のスプーフィングとも呼ばれます）を使用する場合は、ISL の両側の BB_SCN パラメータをディセーブルにする必要があります。

受信データ フィールド サイズ

ファイバ チャネル インターフェイスの受信データ フィールド サイズも設定できます。デフォルトのデータ フィールド サイズが 2112 バイトの場合、フレームの長さは 2148 バイトです。

Buffer-to-Buffer Credits の設定

手順の詳細

ファイバ チャネル インターフェイスの BB_credit を設定するには、次の手順を実行します。

ここでは、 do show int fc1/1 コマンドの出力例を示します。

intfc1/1 is up

...

16 receive B2B credit remaining

3 transmit B2B credit remaining

パフォーマンス バッファの設定

手順の詳細

ファイバ チャネル インターフェイスのパフォーマンス バッファを設定するには、次の手順を実行します。

（注） パフォーマンス バッファ値および BB_credit の他の情報を表示するには、show interface bbcredit コマンドを使用します。

拡張 BB_credit の設定

手順の詳細

MDS-14/2 インターフェイス、4 Gbps スイッチング モジュール インターフェイス（Cisco MDS 9124 ファブリック スイッチを除く）、または Cisco MDS 9216i スイッチのインターフェイスで拡張 BB_credit を設定するには、次の手順を実行します。

Buffer-to-Buffer credit の回復のイネーブル化

デフォルトでは、ISL（E または TE ポート）の Buffer-to-Buffer credit 機能はイネーブルです。

手順の詳細

ポートで Buffer-to-Buffer credit の回復機能を使用するには、次の手順を実行します。

Buffer-to-Buffer ステート変更番号のイネーブル化

手順の詳細

PLOGI または FLOGI 中に BB_SC_N フィールドを使用するには、次の手順を実行します。

受信データ フィールド サイズの設定

手順の詳細

受信データ フィールド サイズを設定するには、次の手順を実行します。
