Cisco MDS 9148T ファイバ チャネル スイッチの概要

Cisco MDS 9148T スイッチは、48 個の 4/8/16/32 Gbps マルチスピード ポートを備えた、強力でコンパクトな 1 ラック ユニット(1RU)の SAN ファブリック スイッチです。このスイッチには、次の主要な機能があります。

  • スイッチのすべてのファイバ チャネル ポートに一貫した 32 Gbps 品質のパフォーマンスを提供します。

  • 前世代の Cisco MDS9000 シリーズ スイッチと同様の可用性と信頼性を提供します。さらに、ポート チャネル リンク メンバーを 3 つの 16 ポート ポート グループ全体で使用して、高可用性をさらに高めることができます。

  • ベース タイプで、24 ポートの 32-Gbps ファイバ チャネルをサポートします。これは、8 ポート単位で最大 48 ポートまで有効にできます。これは、24、32、40、および 48 ポートの 4 つの構成が可能になっています。

  • 自動ゾーン、スマート ゾーニング、スロー ドレインの検出と分離、Virtual SAN(VSAN)と Inter-VSAN Routing(IVR)などのエンタープライズ クラスの機能、およびファブリック全体のサービス品質(QoS)により、SAN アイランドから企業全体のストレージ ネットワークへの移行をサポートします。

  • スイッチ間リンク(ISL)診断、主要な HBA ベンダーによる HBA 診断、診断パラメータの読み取り、プロトコル デコーディング、ネットワーク分析ツール、統合された Cisco Call Home などのインテリジェントな診断ツールを提供します。

  • ファブリック内のストレージ デバイスにアクセスしている仮想マシンを可視化する仮想マシン識別子(VMID)機能をサポートします。

  • Representational State Transfer(REST)および Cisco NX-API 機能をサポートします。

  • ブートローダー、システム イメージ ローダー、Joint Test Action Group(JTAG)インターフェイスなどの重要なコンポーネントへのアクセスを保護することで、悪意のある攻撃からシステム全体を保護するオンボードのハードウェアをサポートします。

この章は次のトピックで構成されています。

シャーシのコンポーネント

このセクションでは、シャーシのさまざまなコンポーネントについて説明します。

正面図

次の図に、Cisco MDS 9148T スイッチの前面図を示します。

図 1. Cisco MDS 9148T スイッチの前面図

1

シリアル コンソール ポート

7

アクティビティ ステータス LED

2

システム ステータス LED

8

イーサネット管理ポート(2)

3

電源ステータス LED

9

固定 FC ポート

4

ファン ステータス LED

10

FC ポート ステータス LED(48)

5

USB ポート

11

エアフロー グリル

6

リンク ステータス LED

背面図

次の図に、Cisco MDS 9148T スイッチの背面図を示します。

図 2. Cisco MDS 9148T スイッチの背面図

1

電源障害ステータス LED

6

電源ステータス LED

2

電源装置ファン

7

電源装置(2 ユニット)

3

電源装置ハンドル

8

シャーシ ファン モジュール(4 ユニット)

4

非スイッチ電源コンセント

9

シャーシ ファン モジュール リリース ラッチ(8)

5

電源装置ラッチ リリース

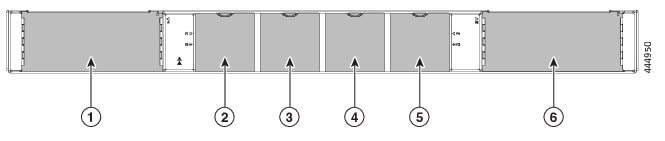

図 3. Cisco MDS 9148T の背面パネルのスロット番号

1

電源装置スロット 1

4

シャーシ ファン モジュール スロット 3

2

シャーシ ファン モジュール スロット 1

5

シャーシ ファン モジュール スロット 4

3

シャーシ ファン モジュール スロット 2

6

電源装置スロット 2

LED

Cisco MDS 9148T スイッチの前面と背面の両方には LED があり、起動テストおよびオンライン操作中に、さまざまなシステム コンポーネントのステータスを示します。次の表に、各 LED の位置とその色の意味を示します。

表 1. Cisco MDS 9148T スイッチのシャーシ アクティビティ LED

インジケータ

場所

機能

カラー

ステータス

状態

電源 LED

シャーシの前面パネル

シャーシの電力および状態

消灯

消灯

次のいずれかの状態です。

  • システムが PSU から十分な電力を受け取っていません。

  • オペレーティング システムが実行されていません。

点灯

両方の PSU が取り付けられ、動作しています。

レッド

点灯

次のいずれかの状態です。

  • PSU に障害が発生しました。

  • PSU が取り外されました。

ステータス LED

シャーシの前面パネル

システムステータス

点灯

すべての診断に合格し、Cisco NX-OS が実行されており、システムが動作しています。

オレンジ

点灯

次のいずれかの状態です。

  • システムは起動診断を実行しています。

  • システムはブート中です。

  • マイナー温度しきい値を超えています。

点滅

次のモジュールのいずれかでエアー フロー方向が正しくないように見られます。

  • ファン モジュール:スイッチは 10 ~ 15 秒でシャットダウンします。

  • PSU:スイッチは 10 分後にシャットダウンします。

  • ファン モジュールと PSU:スイッチは 10 分後にシャットダウンします。

点灯

次のいずれかの状態です。

  • 起動中に診断テストに失敗したか、別の障害が発生しました。

  • メジャー温度しきい値を超えています。

ファンの状態

シャーシの前面パネル

ファンの正常性

点灯

すべてのシャーシ ファン モジュールが動作しています。

点灯

ファンに障害が発生しています。

PSU ステータス インジケータ

各 PSU のフェースプレート

PSU 入出力

消灯

PSU への入力がありません。

点灯

PSU の出力は問題ありません。

点滅

PSU の出力に問題がありますが、入力は問題ありません。

PSU 操作

オレンジ

消灯

PSU は正常に動作しています。

点灯

次のいずれかの状態が PSU に存在します。

電圧オーバー

過電流

温度過上昇

ファンに障害が発生しています。

点滅

PSU に障害がありますが、まだ動作しています。

ファンステータス

各ファン モジュールのフェースプレート

ファンモジュール

点灯

ファン モジュールが正常に動作している。

オレンジ

点灯

ファン モジュールのファンに障害が発生しています。

次の表では、Cisco MDS 9148T スイッチのイーサネット ポート LED について説明します。

LED の場所

ステータス

状態

消灯

リンクはありません。

緑で点灯

物理リンクを示します。

消灯

リンク トラフィックはありません。

オレンジで点滅

リンク トラフィックを示します。

次の表では、Cisco MDS 9148T スイッチのファイバ チャネル ポート LED について説明します。

ステータス

状態

緑で点灯

リンクがアップの状態です。

緑の定期的な点滅

リンクがアップしており、ポート ビーコンがアクティブです。

緑の断続的な点滅

リンクが稼働しています(そして、トラフィックがポートを流れています)。

オレンジに点灯

ソフトウェアによってリンクがディセーブルにされています。

オレンジで点滅

障害が発生しています。

消灯

リンクが確立されていません。

ファン モジュール

ファン モジュールには、シャーシに挿入したり、シャーシから取り外したりするための固定ハンドルがあります。スイッチの自動シャットダウンを防ぐためには、少なくとも 2 つのファン モジュールが動作している必要があります。サポートされているファン モジュールは最大 4 つです。これにより冗長性が提供され、ファンモジュールに障害が発生した場合でも中断のない動作が可能になります。ファン モジュールはホットスワップに対応しているため、動作中にファン モジュールを交換しても、動作を中断させずにすみます。ファン モジュールの交換中には、シャーシを通過する内部のエアーフローが変化します。内部のエアーフローが長時間妨げられると、事前に設定された温度しきい値を超えて、システムが自動的にシャットダウンします。これは恒久的な損傷を防ぐためです。

図 4. ファン モジュール

データ センターでのさまざまなホット アイルやコールド アイル、およびラックの冷却構成に対応するため、2 つのモデルのファン モジュールがあります。最初のタイプは、シャーシの背面でポート側の吸気と排気を行うエアーフローに対応しています。2 番目のタイプは、エアーフローが反対方向を向いており、シャーシ背面で吸気、ポート側の排気を行います。エアーフローの方向は、各ファン モジュールに次のように示されています。

  • 赤:ポート側吸気エアーフロー

  • 青:ポート側排気エアーフロー

ファン モジュールの取り付けおよび取り外しについては、次を参照してください: ファン モジュールの取り付けと取り外し

電源

Cisco MDS 9148T スイッチ PSU には、非スイッチ電源コンセント、PSU ステータス LED、およびシャーシへの PSU の挿入と取り外しのためのハンドルがあります。Cisco MDS 9148T スイッチには、少なくとも 1 台の動作中の PSU が必要です。最大 2 台の PSU をサポートします。これにより冗長性が提供され、PSU またはグリッドに障害が発生した場合でも中断のない動作が可能になります。PSU はホットスワップに対応しているため、動作中に PSU を交換しても、動作を中断させずにすみます。PSU の交換中には、シャーシを通過する内部のエアーフローが変化します。内部のエアーフローが長時間妨げられると、事前に設定された温度しきい値を超えて、システムが自動的にシャットダウンします。これは恒久的な損傷を防ぐためです。

図 5. Cisco MDS 9148T PSU


データ センターでのさまざまなホット アイルやコールド アイル、およびラックの冷却構成に対応するため、2 つのモデルの PSU があります。最初のタイプは、シャーシの背面でポート側の吸気と排気を行うエアーフローに対応しています。2 番目のタイプは、エアーフローが反対方向を向いており、シャーシ背面で吸気、ポート側の排気を行います。エアーフローの方向は、各 PSU に次のように示されています。

  • 赤:ポート側吸気エアーフロー

  • 青:ポート側排気エアーフロー

スイッチは、同時に両方のエアーフロー タイプの PSU をサポートすることはできません。両方の PSU が、ポート側排気 PSU であるか、またはポート側吸気である必要があります。


(注)


PSU のエアーフローの方向は、ファン モジュールのエアーフローの方向と一致する必要があります。


PSU の取り付けと取り外しの詳細については、 次を参照してください: 電源装置の取り付けと取り外し
