ルータの電源投入

この章では、シャーシに電源モジュールを接続し、ルータの電源をオンにする方法について説明します。

電源装置の概要

シャーシには、最大 2 つの 2KW AC（PSU2KW-ACPI または PSU2KW-ACPE）または 2KW DC（PSU2KW-DCPI または PSU2KW-DCPE）電源を取り付けることができます。すべての電源接続配線は、National Electrical Code（NEC）および現地の電気規格に適合するようにします。


（注）

Cisco 8700 シリーズルータは、次の組み合わせをサポートしていません。

  • AC および DC 電源装置（PSU）。

  • ポート側吸気（PSI）とポート側排気（PSE）の構成。

モジュールのタイプ

説明

公称範囲

AC 電源

12V で容量 2KW のシングルフィード

100 ～ 127 V AC、12 A、50 ～ 60 Hz および 200 ～ 240 V AC、10 A、50 ～ 60 Hz。

DC 電源

指定されたいずれかの入力電圧で容量 2KW のデュアルフィード。

-48 ～ 60 V DC、55 A

AC 電源システムの電源接続時の注意事項

AC 入力電源装置（PSU）を設置場所の電源に接続する場合は、ここで説明するガイドラインに従ってください。


警告

ステートメント 1028 - 複数の電源

この装置には複数の電源装置接続が存在する場合があります。感電の危険を減らすために、すべての接続を取り外してユニットの電源を切ります。

  • AC 入力電源モジュールに取り外し可能な電源コードがあることを確認してください。

  • シャーシの各電源ユニットには、別個の専用の分岐回路が必要です。

    • 北米

      • PSU-2KW-ACPI および PSU-2KW-ACPE：電源モジュールには、20 A 回路が必要です。

    • その他各国：各国および地域の規定に準拠した回路を使用してください。

  • 北米で 208 または 240 VAC 電源を使用する場合、それらの電線は活線と見なされ、回路を 2 極回路ブレーカーで保護する必要があります。


    警告

    ステートメント 1005 - 回路ブレーカー

    この製品は、設置する建物にショート（過電流）保護機構が備わっていることを前提に設計されています。感電または火災のリスクを軽減するため、保護対象の装置は次の定格を超えないようにします。

    • AC 入力電源モジュールの 20 A（北米）および 16 A（ヨーロッパ）回路ブレーカー。

    • DC 入力電源モジュールの入力ごとに 55 A DC 定格回路ブレーカー（安全のため）：入力源が単一の DC 電源か別々の DC 電源かは関係ありません。


    警告

    ステートメント 1022 - デバイスの切断

    感電または火災のリスクを軽減するため、容易にアクセス可能な切断装置を固定配線に組み込む必要があります。

  • AC コンセントは、電源コードの長さに応じて、システムから 3.0 ～ 4.293 m（9.84 ～ 14 フィート）の範囲内にある必要があります。

  • シャーシとプラグ接続する AC 電源レセプタクルには、アース付きのタイプを使用してください。レセプタクルに接続するアース用導体は、サービス装置レベルの保護アースに接続する必要があります。

電源装置の入出力範囲

電源モジュールに関する制限と考慮事項


警告

ステートメント 1028 - 複数の電源

この装置には複数の電源装置接続が存在する場合があります。感電の危険を減らすために、すべての接続を取り外してユニットの電源を切ります。

警告

ステートメント 1005 - 回路ブレーカー

この製品は、設置する建物にショート（過電流）保護機構が備わっていることを前提に設計されています。感電または火災のリスクを軽減するため、保護対象の装置は次の定格を超えないようにします。

  • AC 入力電源モジュールの 20 A（北米）および 16 A（ヨーロッパ）回路ブレーカー。

  • DC 入力電源モジュールの入力ごとに 55 A DC 定格回路ブレーカー（安全のため）：入力源が単一の DC 電源か別々の DC 電源かは関係ありません。


警告

ステートメント 1022 - デバイスの切断

感電または火災のリスクを軽減するため、容易にアクセス可能な切断装置を固定配線に組み込む必要があります。

警告

ステートメント 1090 - 熟練者による設置

この機器の設置、交換、または修理は、熟練者のみが実施できます。熟練者の定義については、「ステートメント 1089」を参照してください。

内部に保守可能な部品はありません。感電の危険を避けるため、開かないでください。

警告

ステートメント 1091 - 教育を受けた担当者による設置

この機器の設置、交換、または修理は、教育を受けた担当者または熟練者のみが実施できます。教育を受けた担当者または熟練者の定義については、「ステートメント 1089」を参照してください。

内部に保守可能な部品はありません。感電の危険を避けるため、開かないでください。

警告

ステートメント 1073 - ユーザが保守可能な部品なし

内部に保守可能な部品はありません。感電の危険を避けるため、開かないでください。

警告

ステートメント 1099 - システム電源を接続する前

高タッチ/リーク電流：システムの電源接続の前に、保護アースを恒久的に接続する必要があります。

警告

ステートメント 1100 - 通信ネットワークに接続する前に

大きな接触/漏洩電流：通信ネットワーク接続の前に、保護アースを恒久的に接続する必要があります。

次に示すガイドラインおよび制限事項に従ってください。

  • ルータでは 1 つのタイプの電源を使用します。

  • ルータで使用される電源のタイプは、ルータに取り付けられているトランシーバのタイプと構成によって異なります。

  • ルータに AC 電源と DC 電源を混在させて取り付けないでください。

  • エアーフロー方向は、ルータ内のすべての電源モジュールとファンモジュールで同じにする必要があります。

  • AC 入力電源装置は、120V（公称）の低ライン間電圧と 220V（公称）の高ライン間電圧をサポートします。設置後に電圧タイプを変更する必要がある場合は、入力電圧レベルを切り替える前に電源からフィードを外してください。

シャーシへの AC 電源の接続


注意
シャーシは、短絡、過電流、および地絡から保護するために、設置する建物の保護装置に依存します。保護デバイスが地域および国の電気規則に準拠していることを確認してください。

（注）
固定ポートルータの両方の電源スロットに電源モジュールを取り付けることを推奨します。電源モジュールに障害が発生した場合は、新しい電源モジュールと交換するまで、障害が発生した電源モジュールをスロットに保持することを推奨します。この推奨事項を行うことにより、システムのエアーフローが悪影響を受けず、ルータとそのコンポーネントが過熱する可能性を回避します。

警告

ステートメント 1017 - 立ち入り制限区域

この装置は、出入りが制限された場所に設置されることを想定しています。熟練者、教育を受けた担当者、または資格保持者のみが立ち入り制限区域に入ることができます。

警告

ステートメント 1003 - DC 電源の切断

感電や怪我のリスクを軽減するために、コンポーネントの取り外しや交換、またはアップグレードを実行する前に、DC 電源を切断してください。


警告

ステートメント 1046 - 装置の設置または交換

感電のリスクを軽減するため、装置を設置または交換するときには、必ずアースを最初に接続し、最後に取り外します。

装置にモジュールがある場合は、提供されたネジで固定してください


警告

ステートメント 1022 - デバイスの切断

感電または火災のリスクを軽減するため、容易にアクセス可能な切断装置を固定配線に組み込む必要があります。

Cisco 8700 シリーズルータでは、次の電源がサポートされています。

  • PSU2KW-ACPI：2000W AC、ポート側吸気エアーフロー

  • PSU2KW-ACPE：2000W AC、ポート側排気エアーフロー


重要

  • システムは、シングル AC 電源条件で 100 ～ 127 VAC、50/60 Hz の入力電圧では動作しません。

  • システムは、デュアル AC 電源条件で 100 ～ 127 VAC、50/60 Hz の入力電圧で動作します。

（注）
取り付けにはデュアル ポール ブレーカーが必要です。推奨されるブレーカーサイズを決定するには、地域および国の規則および規制に従ってください。ブレーカーのサイズは、消費電流と指定された電圧レベルに対する製品の仕様に基づきます。

手順

ステップ 1

AC ケーブルが適切な AC 電源とコンセントタイプに取り付けられていることを確認します。

ステップ 2

AC 電源モジュールのケーブルコネクタに AC 電源コードを接続します。

ステップ 3

ケーブルタイの開口部にケーブルを通します。

ステップ 4

ケーブルタイをプラグに向けてスライドさせます。

ステップ 5

電源ケーブルの接続部をケーブルタイで締めて電源ケーブルを固定します。

図 1. AC 電源の接続：Cisco 8711-32FH-M

1

AC 電源コード

2

ケーブル タイ
図 2. AC 電源の接続：Cisco 8712-MOD-M

1

AC 電源コード

シャーシへの DC 電源の接続


注意

シャーシは、短絡、過電流、および地絡から保護するために、設置する建物の保護装置に依存します。保護デバイスが地域および国の電気規則に準拠していることを確認してください。


（注）
固定ポートルータの両方の電源スロットに電源モジュールを取り付けることを推奨します。電源モジュールに障害が発生した場合は、新しい電源モジュールと交換するまで、障害が発生した電源モジュールをスロットに保持することを推奨します。この推奨事項を行うことにより、システムのエアーフローが悪影響を受けず、ルータとそのコンポーネントが過熱する可能性を回避します。

Cisco 8700 シリーズルータでは、次の電源がサポートされています。

  • PSU2KW-DCPI：2000W AC、ポート側吸気エアーフロー

  • PSU2KW-DCPE：2000W AC、ポート側排気エアーフロー

手順

ステップ 1

上部のマウントスペースに正しいヒューズパネルが取り付けられていることを確認します。

ステップ 2

DC 回路の電源がオフになっている（ブレーカーがオフになっているか、またはヒューズが抜かれている）ことを確認し、適切なロックアウトタグアウトの手順に従います。電源に付属のケーブル（PID：PWR-2KW-DC-CBL）を使用します。電源コードはシスコから別途購入できます。

ステップ 3

現地の規則に従って電力を調整します。

ステップ 4

ヒューズパネルの工業規格に従って、オフィスバッテリと帰線ケーブルを接続します。

ステップ 5

DC コネクタを電源モジュールの DC レセプタクルに差し込みます。

図 3. DC 電源の接続：Cisco 8711-32FH-M
図 4. DC 電源の接続：Cisco 8712-MOD-M

1

DC 電源ケーブル
図 5. DC 電源ケーブル：PWR-2KW-DC-CBL

ステップ 6

ケーブルを固定するロック機構がかみ合っていることを確認します。

ステップ 7

電源で回路ブレーカーをオンにします。

AC/DC 入力電源コードのオプション

次の表に、PSU の高回線アプリケーションの入出力電力範囲を示します。

Cisco 8700 シリーズルータの AC/DC 入力電源コードのオプション

表 1. Cisco 8700 シリーズルータの AC 入力電源コードのオプション

ロケール

部品番号

長さ

電源コード定格

オーストラリア、ニュージーランド

CAB-AC-10A-ANZ

14 フィート（4.26 m）

10A、250 VAC

ブラジル

CAB-AC-10A-BRZ

14 フィート（4.26 m）

10A、250 VAC

イギリス

CAB-AC-10A-GBR

14 フィート（4.26 m）

10A、250 VAC

中国

CAB-AC-10A-CHN

14 フィート（4.26 m）

10A、250 VAC

デンマーク

CAB-AC-10A-DEN

14 フィート（4.26 m）

10A、250 VAC

欧州

CAB-AC-10A-EU

14 フィート（4.26 m）

10A、250 VAC

イタリア

CAB-AC-10A-ITA

14 フィート（4.26 m）

10A、250 VAC

日本

CAB-AC-10A-JPN1

14 フィート（4.26 m）

10A、250 VAC

日本

CAB-AC-10A-JPN2

14 フィート（4.26 m）

10A、250 VAC

韓国

CAB-AC-10A-KOR

14 フィート（4.26 m）

10A、250 VAC

北米

CAB-AC-10A-NA

14 フィート（4.26 m）

13A、125 VAC

スイス

CAB-AC-10A-CHE

14 フィート（4.26 m）

10A、250 VAC

キャビネット ジャンパ電源コード、250 VAC 13 A、C14-C15 コネクタ

CAB-C15-CBN

14 フィート（4.26 m）

13A、250 VAC

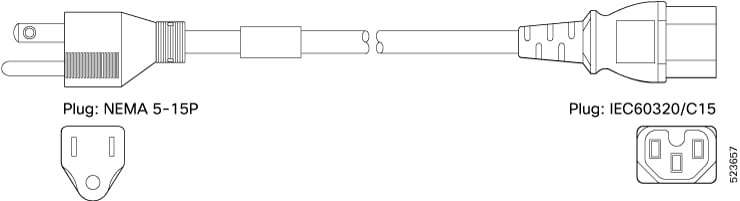

図 6. CAB-AC-10A-NA

（注）

2KW DC PSU の場合、電源に付属のケーブル（PID：PWR-2KW-DC-CBL）を使用します。電源コードはシスコから別途購入できます。
