Cisco 8100 シリーズスイッチハードウェア設置ガイド

シャーシのラックマウント

シャーシは 4 支柱ラックまたは 2 支柱ラックに取り付けることができます。

警告	ステートメント 1032 - シャーシの持ち上げ怪我またはシャーシの破損を防ぐために、モジュール（電源装置、ファン、カードなど）のハンドルを持ってシャーシを持ち上げたり、傾けたりすることは絶対に避けてください。これらのハンドルには、ユニットの重量を支える強度はありません。

警告	ステートメント 1006 - ラックへの設置と保守に関するシャーシ警告ラックへのユニットの設置や、ラック内のユニットの保守作業を行う場合は、負傷事故を防ぐため、システムが安定した状態で置かれていることを十分に確認してください。次の注意事項に従ってください。ラックにこの装置を一基のみ設置する場合は、ラックの一番下方に設置します。ラックに別の装置がすでに設置されている場合は、最も重量のある装置を一番下にして、重い順に下から上へ設置します。ラックに安定器具が付属している場合は、その安定器具を取り付けてから、装置をラックに設置するか、またはラック内の装置の保守作業を行ってください。

4 支柱ラックへのシャーシのラックマウント

ここでは、以下のスイッチを 4 支柱ラックに設置する方法について説明します。

Cisco 8102-64H-O
Cisco 8101-32H-O
Cisco 8111-32EH-O
Cisco 8122-64EH-O
Cisco 8102-28FH-DPU-O
Cisco 8122-64EHF-O
Cisco 8101-32FH-O-C01
Cisco 8101-32FH-O2

注意	ラックにキャスタが付いている場合、ブレーキがかかっているか、または別の方法でラックが固定されていることを確認してください。

次の表に、ラックマウントキットに含まれる品目を示します。

表 1. ラックマウントキット
数量	部品
2	ラックマウントブラケット
18	M4 X 6 mm プラス皿ネジ
2	M4 X 6 mm なべネジ
2	ラックマウントガイド
2	ラックマウントガイドレール（4 本の深さの異なる支柱に 2 種類の長さ）
1	アースラグおよびネジ

（注）

以下のスイッチはポート側排気（PSE）構成をサポートしていません。

Cisco 8102-64H-O
Cisco 8111-32EH-O
Cisco 8122-64EH-O
Cisco 8102-28FH-DPU-O
Cisco 8122-64EHF-O

手順

ステップ 1

次の手順に従って、スイッチにラックマウントブラケットを取り付けます。

次のように、シャーシのどちらの端をコールドアイルに配置するかを決めます。
- スイッチにポート側吸気モジュール（赤色紫色のカラーリングのファンモジュールと電源モジュール）がある場合は、ポートがコールドアイル側になるようにスイッチを配置します。
- スイッチにポート側排気モジュール（青色のカラーリングのファンモジュールと電源モジュール）がある場合は、ファンモジュールと電源モジュールがコールドアイル側になるようにスイッチを配置します。

シャーシの側面にラックマウントブラケットを当て、4 個のネジ穴をシャーシ側面の 4 個のネジ穴に合わせてから、4 本の M4 プラス皿ネジを使用して 13.25 インチポンド（1.5 N-m）のトルク値でブラケットをシャーシに取り付けます。

（注）

ラックマウントブラケットのネジ穴 4 個は、シャーシ前面のネジ穴 4 個に揃えることも、シャーシ背面のネジ穴 4 個に揃えることもできます。使用する穴は、コールドアイルに配置するシャーシ端によって異なります。

図 1. Cisco 8102-64H-O スイッチのラックマウントブラケット：ポート側吸気


1	ラックマウントブラケット	3	ラックマウントガイド
2	M4 X 6 mm プラス皿ネジ	4	ラックマウントガイドレール

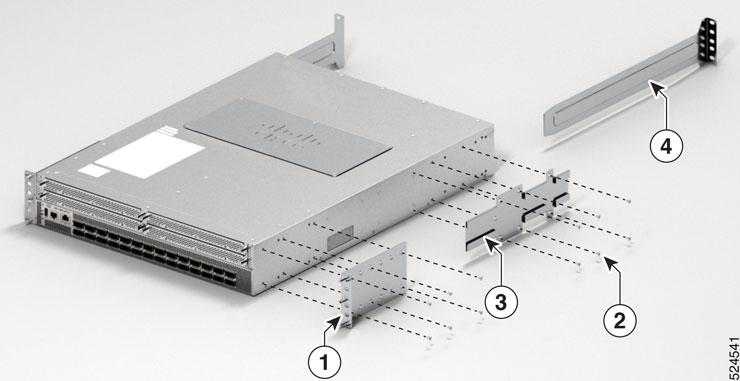

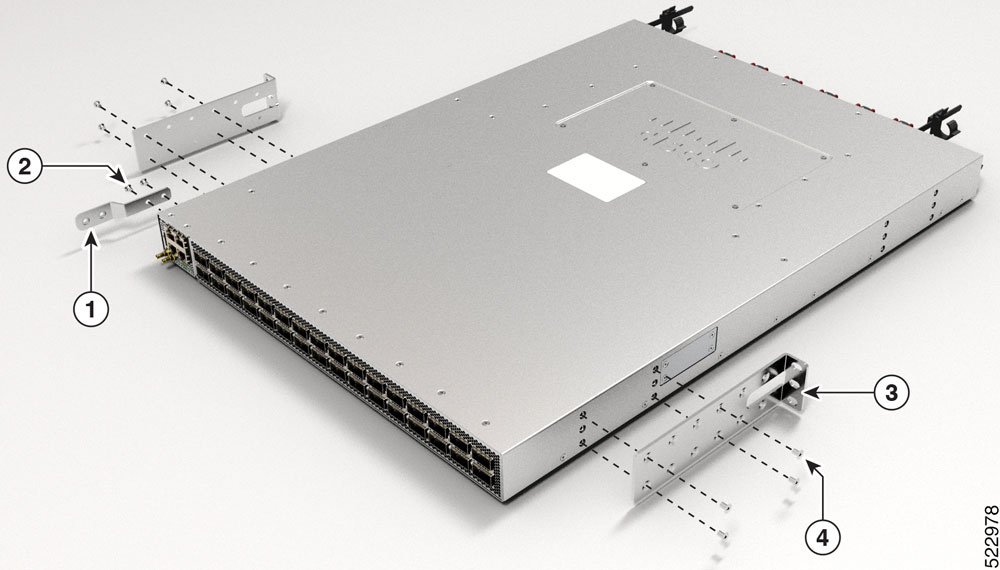

図 2. Cisco 8101-32H-O スイッチのラックマウントブラケット：ポート側吸気


1	接地プレート	4	ラックマウントガイド
2	ラックマウントブラケット	5	ラックマウントガイドレール。レールの方向は、選択したレールに応じて変わります。
3	M4 X 6 mm プラス皿ネジ

図 3. Cisco 8101-32H-O スイッチのラックマウントブラケット：ポート側排気


1	ラックマウントブラケット	3	ラックマウントガイド
2	M4 X 6 mm プラス皿ネジ	4	ラックマウントガイドレール。レールの方向は、選択したレールに応じて変わります。

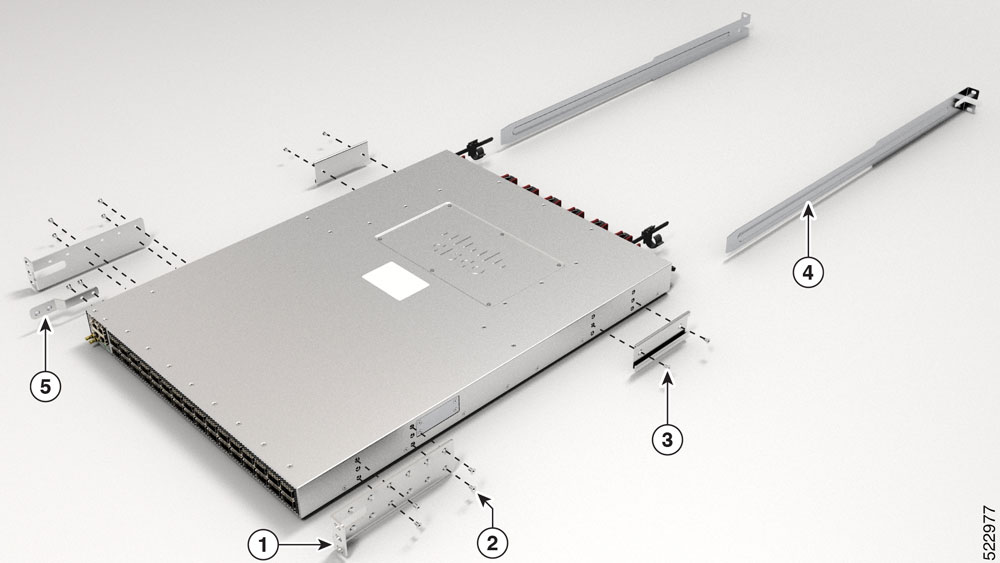

図 4. Cisco 8111-32EH-O スイッチのラックマウントブラケット：ポート側吸気


1	ラックマウントブラケット	4	ラックマウントガイドレール。レールの方向は、選択したレールに応じて変わります。
2	M4 X 6 mm プラス皿ネジ	5	接地プレート
3	ラックマウントガイド

図 5. Cisco 8122-64EH-O スイッチのラックマウントブラケット：ポート側吸気


1	ラックマウントブラケット	3	ラックマウントガイド
2	M4 X 6 mm プラス皿ネジ	4	ラックマウントガイドレール

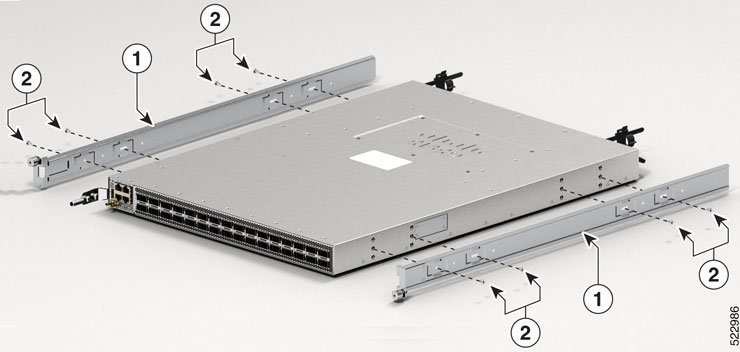

図 6. Cisco 8102-28FH-DPU-O のラックマウントブラケット：ポート側吸気


1	ラックマウントブラケット	3	ラックマウントガイド
2	M4 X 6 mm プラス皿ネジ	4	ラックマウントガイドレール。レールの方向は、選択したレールに応じて変わります。

図 7. Cisco 8122-64EHF-O スイッチのラックマウントブラケット：ポート側吸気


1	ラックマウントブラケット	3	ラックマウントガイド
2	M4 X 6 mm プラス皿ネジ	4	ラックマウントガイドレール

スイッチの反対側にあるもう一方のラックマウントブラケットに対し、ステップ 1b を繰り返します。

ステップ 2

シャーシに 2 つのラックマウントガイドを取り付けます。

シャーシの側面にラックマウントガイドを当て、2 個のネジ穴をシャーシ側面の 2 個の穴に合わせてから、2 本の M4 フラットヘッドネジを使用してガイドをシャーシに取り付けます。13.27 インチポンド（1.5 N-m）のトルクでネジを締めます。
スイッチの反対側にあるラックマウントガイドについても同様に繰り返します。

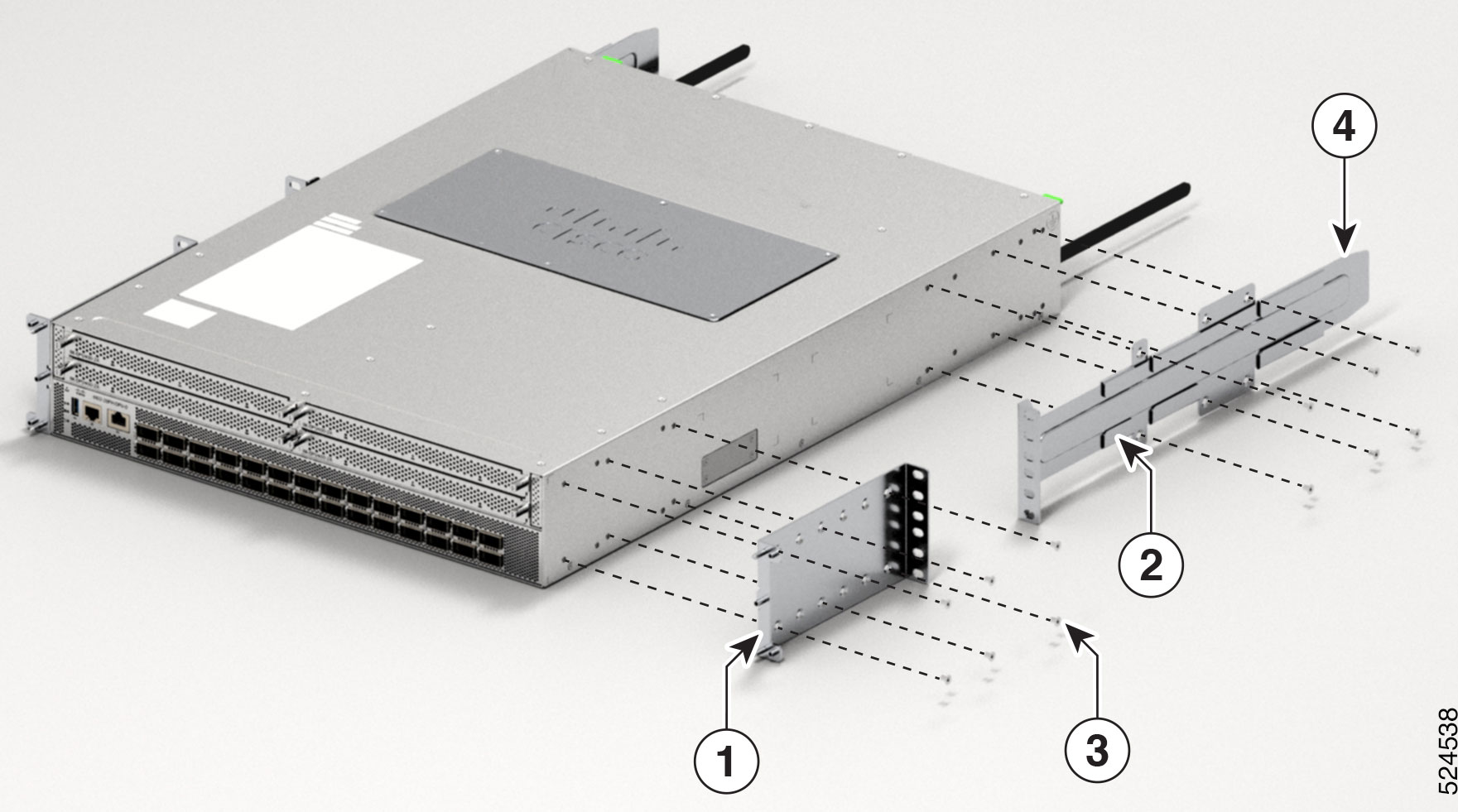

図 8. Cisco 8101-32FH-O-C01 および 8101-32FH-O2 の前面にラックマウントブラケットを取り付け、背面にラックマウントガイドを取り付けます。


1	ラックマウントブラケット
2	ラックマウントガイド
3	2 x M4 x 6mm 皿ネジ

ステップ 3

接地ラグブラケットをスイッチに取り付けます（図 8 の項目 1 を参照）。

接地ラグ延長ブラケットをスイッチ上に配置します。
2 x M4 x 7mm プラス皿ネジを 13.25 インチポンド（1.5 N-m）のトルク値で使用し、接地ラグ延長ブラケットをスイッチに取り付けます。

（注）

接地ラグブラケットの取り付けは、スイッチをラックに設置する前に行う必要があります。接地ラグ自体は、スイッチをラックに取り付けた後に取り付け可能です。

ステップ 4

ガイドレールをラックに取り付けます。

ガイドレールをラック後方の目的のレベルに合わせ、ラックのねじ山タイプに応じて、4 本の 12-24 ネジまたは 4 本の 10-32 ネジを使用して、ラックにレールを取り付けます。

（注）

角穴のラックの場合は、12-24 または 10-32 ネジを使用する前に、ガイドレールの各取り付け穴の後ろに 12-24 または 10-32 ケージナットを配置する必要がある場合があります。

同様に、ラックの反対側にもガイドレールを取り付けます。
メジャーおよび水準器を使用して、レールが同じ高さで水平になっているか確認します。

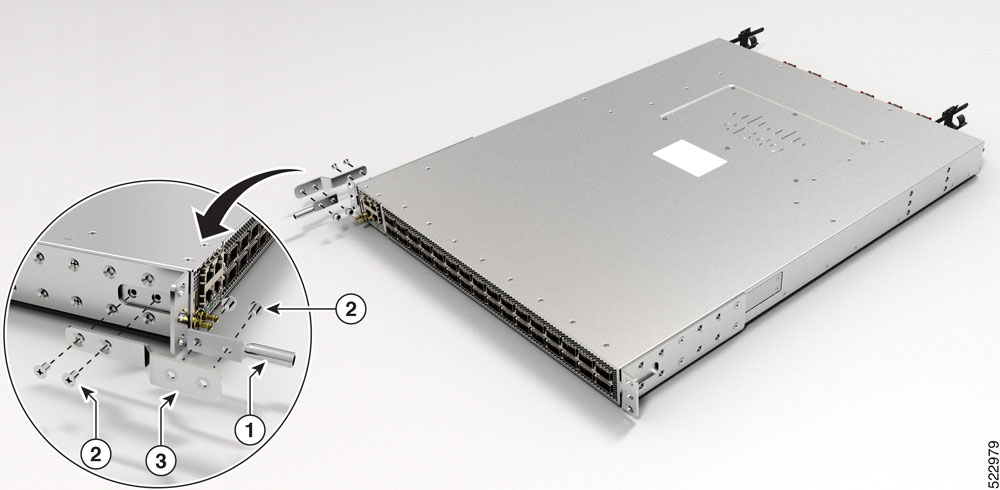

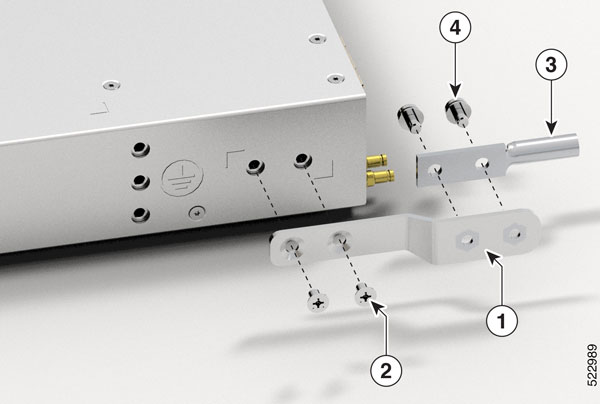

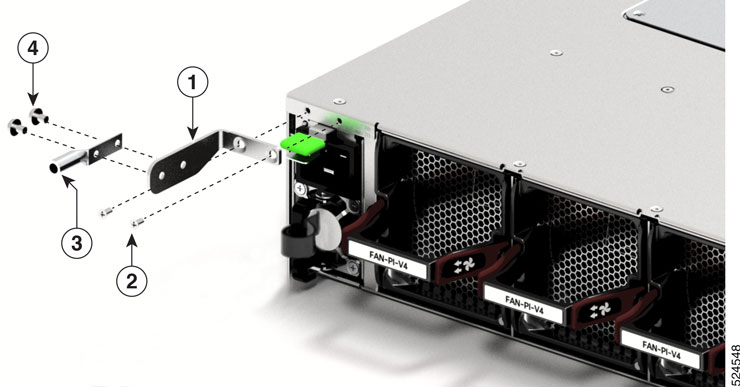

図 9. Cisco 8101-32FH-O-C01 および 8101-32FH-O2：接地ラグブラケットと接地ラグの取り付け


1	アースラグブラケット	2	2 x M4 x 7mm プラス皿ネジ（片側あたり）
3	アースラグ	4、5	2 x M4 x 8mm なべネジ

ステップ 5

以下の手順で、スイッチをラックに差し込んで取り付けます。

両手でスイッチを持ち、ラック前面の支柱の間にスイッチの背面を入れます。

スイッチの左右にある 2 つのラックマウントガイドを、ラックに取り付けられているガイドレールの位置に合わせます。ラックマウントガイドをガイドレールに滑り込ませ、スイッチをラックの奥までゆっくりと差し込みます。

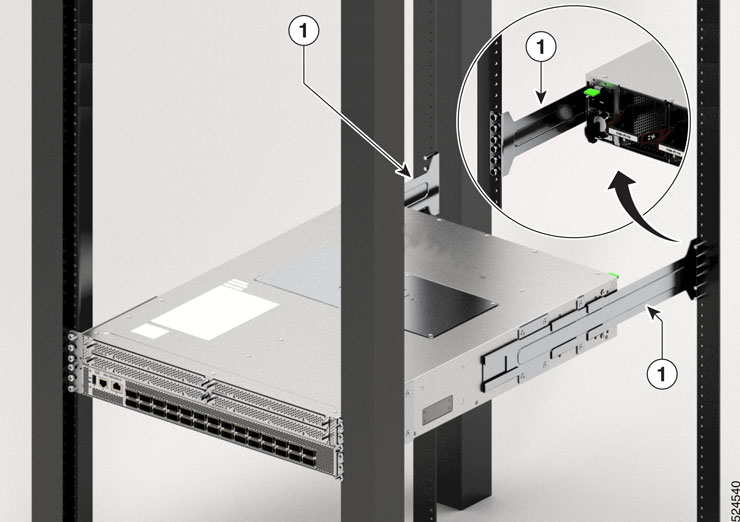

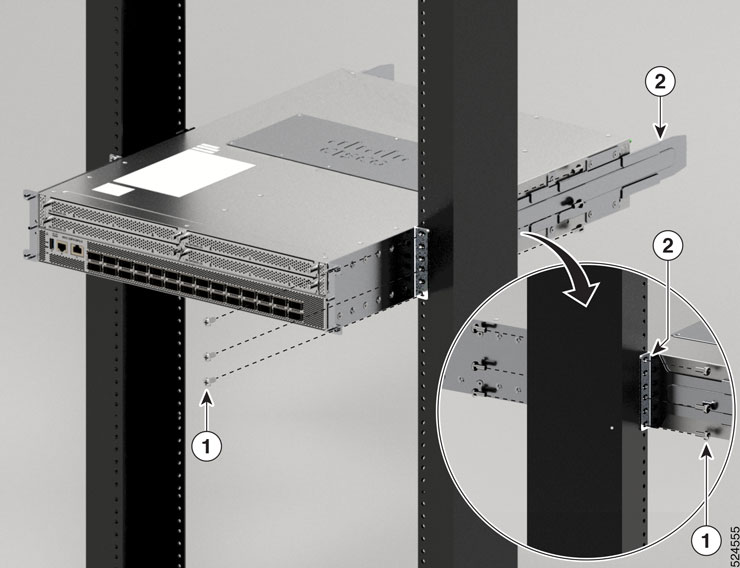

図 10. Cisco 8102-28FH-DPU-O のラックへの取り付け：ポート側吸気


1	ラックマウントガイドレール。

（注）

スイッチをスムーズにスライドできないときは、ラックマウントガイドとガイドレールの位置を合わせ直します。

シャーシを水平に保持し、2 本のネジ（ラックのタイプに応じて 12-24 または 10-32）を各ラックマウントブラケットの穴に差し込み、ラック取り付けレールのケージナットまたはネジ穴にネジを通します。
10-32 ネジは 20 インチポンド（2.26 N·m）で締め、12-24 ネジは 30 インチポンド（3.39 N·m）で締めます。

ステップ 6

接地ラグを接地ラグブラケットに取り付けます（図 8 の項目 3 を参照）。

設置しておいた接地ラグブラケットに接地ラグを配置します。
2 x M4 x 8mm なべネジを使用して、接地ラグをブラケットに取り付けます。

ステップ 7

10-32 ネジは 20 インチポンド（2.26 N·m）で締め、12-24 ネジは 30 インチポンド（3.39 N·m）で締めます。

2 支柱ラックへのシャーシのラックマウント

ここでは、以下のスイッチをキャビネットまたは 2 支柱ラックに設置する方法について説明します。

Cisco 8101-32H-O
Cisco 8111-32EH-O
Cisco 8122-64EH-O
Cisco 8102-28FH-DPU-O
Cisco 8122-64EHF-O

注意	ラックにキャスタが付いている場合、ブレーキがかかっているか、または別の方法でラックが固定されていることを確認してください。

次の表に、スイッチに付属のラックマウントキットの内容を記載します。

表 2. ラックマウントキット
数量	部品
2	ラックマウントブラケット
8	M4 X 0.7 X 6 mm フラットヘッドネジ

手順

ステップ 1

2 つのラックマウントブラケットをスイッチに取り付けます。

シャーシのどちらの端をコールドアイルに配置するかを決めます。
- スイッチにポート側吸気モジュール（赤色紫色のカラーリングのファンモジュールと電源モジュール）がある場合は、光ポートがコールドアイル側、ファンモジュールと電源モジュールがホットアイル側になるようにスイッチを配置します。
- スイッチにポート側排気モジュール（青色のカラーリングのファンモジュールと電源モジュール）がある場合は、ファンモジュールと電源モジュールがコールドアイル側、光ポートがホットアイル側になるようにスイッチを配置します。
ブラケットの耳をシャーシの中央に向けた状態で、4 個のネジ穴がシャーシ側面の 4 個のネジ穴に揃うように、シャーシの側面に前面ラックマウントブラケットを当てます。

4 本の M4 フラットヘッドネジを 13.25 インチポンド（1.5 N-m）のトルク値で使用して、ブラケットをシャーシに取り付けます。

図 11. Cisco 8101-32H-O スイッチのラックマウントブラケット：ポート側吸気

図 12. Cisco 8101-32H-O スイッチのラックマウントブラケット：ポート側吸気


1	接地プレート	2	M4 X 6 mm プラス皿ネジ
3	ラックマウントブラケット	4	M4 X 6 mm プラス皿ネジ

図 13. Cisco 8111-32EH-O スイッチのラックマウントブラケット：ポート側吸気


1	接地プレート	2	M4 X 6 mm プラス皿ネジ
3	ラックマウントブラケット	4	M4 X 6 mm プラス皿ネジ

図 14. Cisco 8122-64EH-O スイッチのラックマウントブラケット：ポート側吸気


1	接地プレート	2	M4 X 6 mm プラス皿ネジ

図 15. Cisco 8102-28FH-DPU-O のラックマウントブラケット：ポート側吸気


1	ラックマウントブラケット	3	M4 X 6 mm プラス皿ネジ
2	ラックマウントブラケットに固定されたスライダ	4	レールスライダ

図 16. Cisco 8122-64EHF-O スイッチのラックマウントブラケット：ポート側吸気


1	接地プレート	2	左側に 9 本の M4 X 6 mm フラットヘッドネジ右側に 10 本の M4 X 6 mm フラットヘッドネジ

ステップ 1b と 1c を繰り返して、もう一方のラックマウントブラケットをスイッチの反対側に取り付けます。

ステップ 2

2 支柱ラックにスイッチを取り付けます。

他の人員の手を借りてスイッチを持ち上げ、2 本のラック支柱の間に配置します。
ラックマウントブラケットが 2 本のラック支柱に接触するまで、スイッチを移動させます。

1 人がシャーシを水平に持っている間、もう 1 人が 2 本のネジ（ラックのタイプに応じて 12-24 または 10-32）を 2 つのラックマウントブラケット（合計 4 本のネジ）に差し込んで、垂直ラックの取り付けレールのケージナットまたはネジ穴にネジを通します。

Cisco 8102-28FH-DPU-O シャーシの場合：

1 人がシャーシを水平に持っている間、もう 1 人が 3 本のネジ（ラックのタイプに応じて 12-24 または 10-32）を 2 つの前面ラックマウントブラケット（合計 6 本のネジ）に差し込んで、垂直ラックの取り付けレールのケージナットまたはネジ穴にネジを通します。
シャーシの両側に、背面ラックマウントブラケットとレールスライダを取り付けます最初にレールを背面ラックマウント側にスライドさせて、畳まれた状態でシャーシに固定する必要があります。
2 本のネジ（ラックのタイプに応じて 12-24 または 10-32）を垂直ラックの取り付けレールのケージナットまたはネジ穴を通るように、それぞれ 2 つの背面ラックマウントブラケット（合計 4 本のネジ）に差し込みます。

図 17. Cisco 8102-28FH-DPU-O


1	M4 X 6 mm プラス皿ネジ	2	ラックマウントブラケットに固定されたスライダ

10-32 ネジは 20 インチポンド（2.26 N·m）で締め、12-24 ネジは 30 インチポンド（3.39 N·m）で締めます。

4 支柱ガイドレールへの Cisco 8111-32EH-O スイッチのラックマウント

（注）

4 支柱ガイドレールは、角穴の垂直レールを備えた 19 インチの米国電子工業会（EIA）ラック専用に設計されています。

アースラグをシャーシに取り付けます。


1	接地プレート	3	アースラグ
2	M4 X 6 mm プラス皿ネジ	4	非脱落型ネジ

シャーシの左右両側にサイドブラケットを取り付けます。


1	サイドブラケット	2	M4 X 6 mm プラス皿ネジ

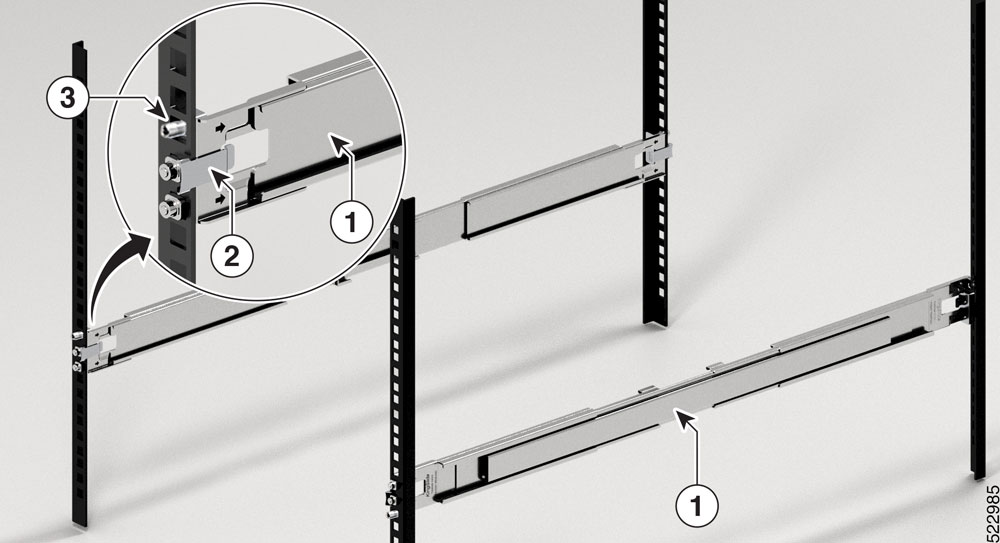

ラッチを使用して、角穴の垂直レールの両側にスライドレールを固定します。


1	スライドレール	2	ラッチ
3	非脱落型ネジ用のネジ山

（注）

2 本のスライドレールは同一であり、左右の垂直レールに任意の方向で取り付けることができます。

レールを取り付けたラックにシャーシをスライドさせます。

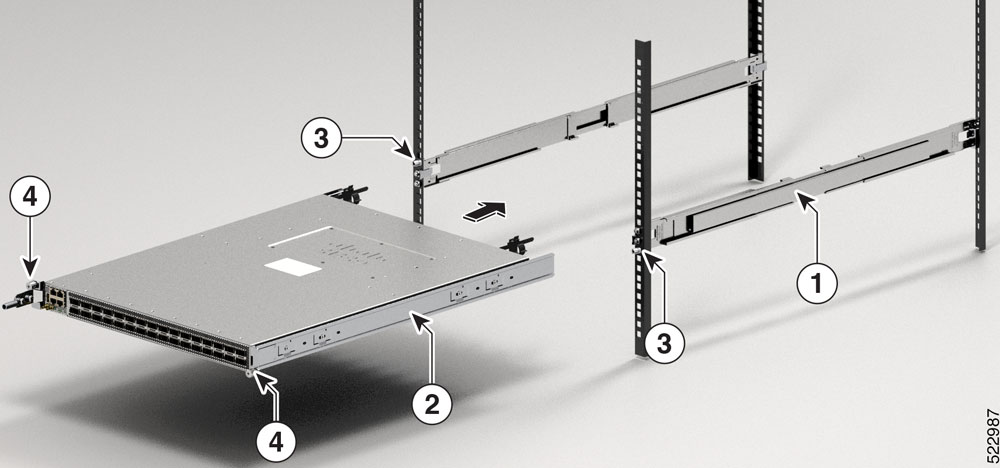

1	スライドレール	2	サイドブラケット付きシャーシ
3	非脱落型ネジ用のネジ山	4	非脱落型ネジ

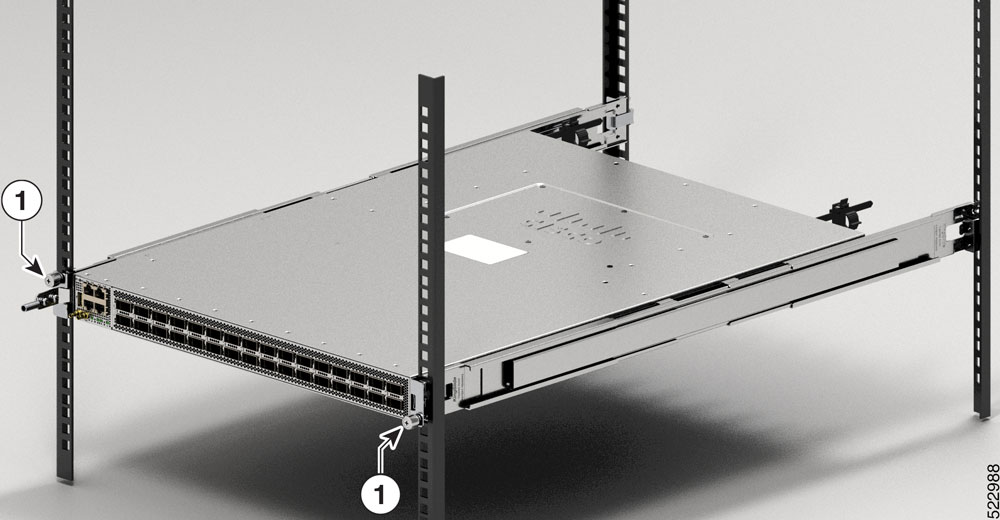

前面ブラケットの非脱落型ネジ（左右両側）を締めて、シャーシをラックに固定します。14 インチポンド（1.58 Nm）のトルク値でネジを締めます。


1	非脱落型ネジ

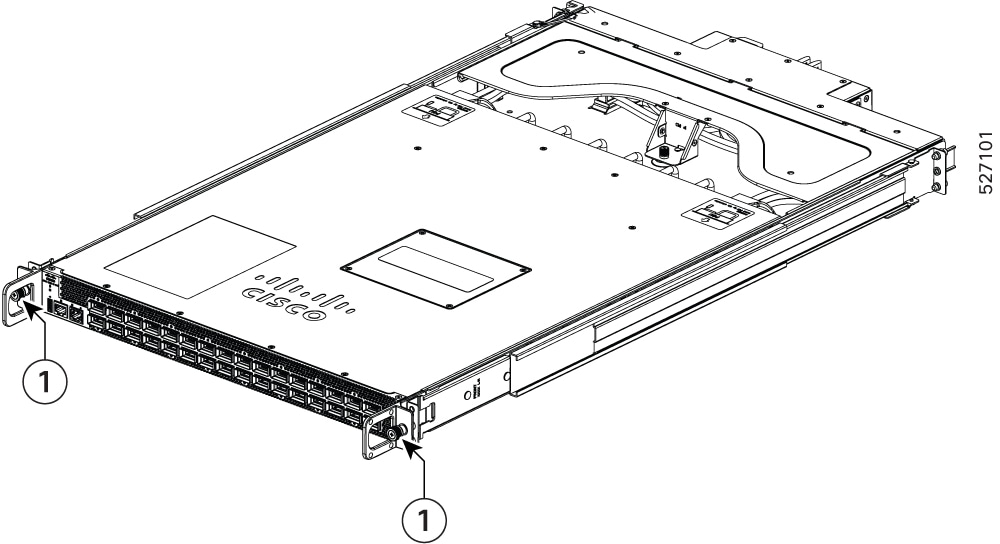

Cisco 8101-32FH-O-C01 スイッチの MGX ラックへの取り付け

Cisco 8101-32FH-O-C01 スイッチは、拡張トレイが取り付けられた状態で出荷されます。スイッチを MGX ラックに取り付ける必要があります。

手順

ステップ 1	梱包されている Cisco 8101-32FH-O-C01 スイッチを開梱します。
ステップ 2	スライダアセンブリを固定している 2 本の非脱落型ネジを緩めます。


1	2 × 非脱落型ネジ

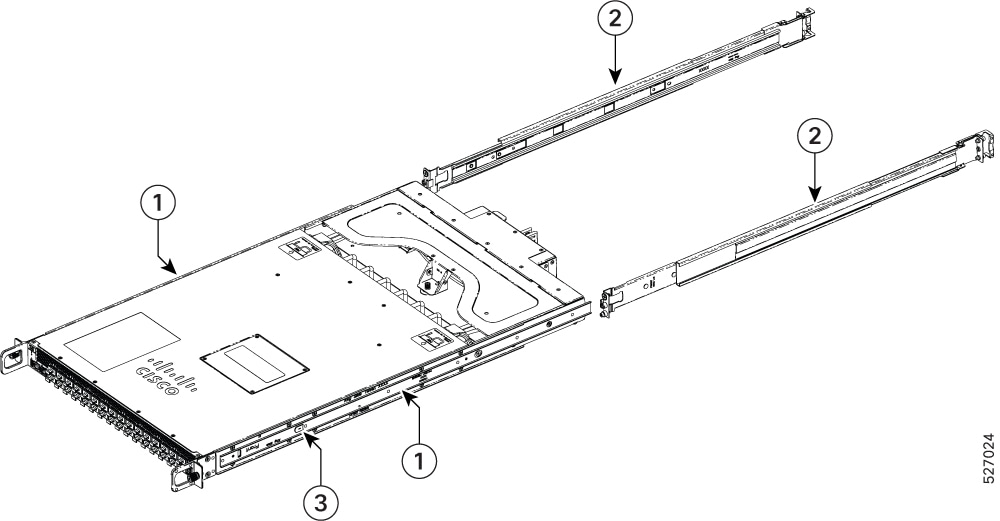

ステップ 3

スイッチからスライダアセンブリを取り外します。

スライダアセンブリを後方に約 240 mm スライドします。
白色のデタッチタブを引き抜き、スイッチの両側からスライダアセンブリを取り外します。


1	インナースライダ
2	スライダアセンブリ
3	白色のデタッチタブ

ステップ 4

インナースライダとスライダアセンブリのそれぞれの左右を確かめます。

ステップ 5

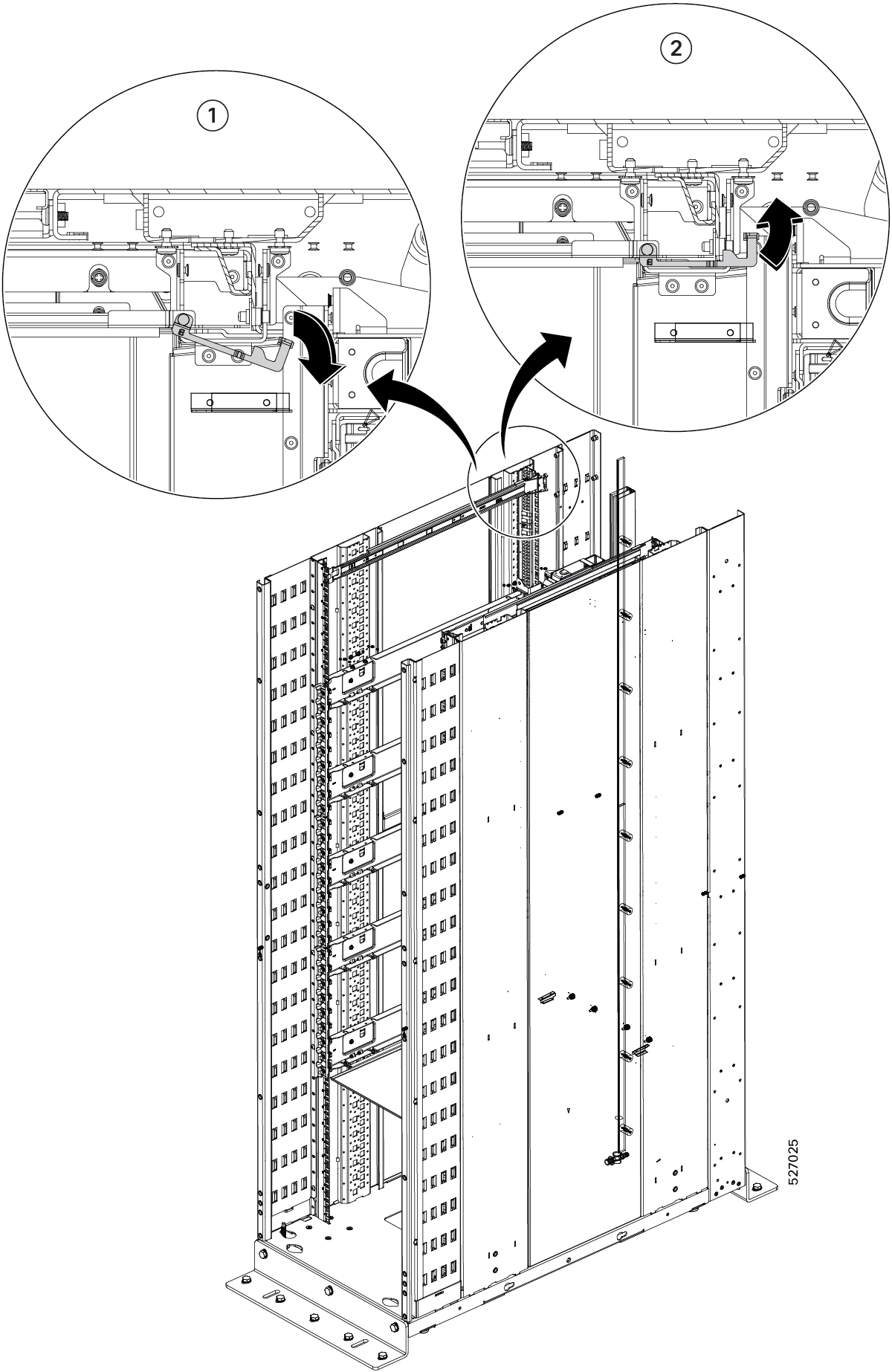

スライダアセンブリをラックに取り付けます。

スライダアセンブリを MGX ラックの内側に配置します。
MGX ラックの前面ポストに合うように、スライダアセンブリを引いて長さを調整します。ラックのスライダをロックするには、両側のロック解除機能を使用します。
スライダアセンブリをラック前面の左右両側に 2 本の M5 ネジで固定し、1.5 ～ 1.8 N-m のトルク値でネジを締めます。


1	ロック解除機能を下方にプッシュ
2	ロック解除機能を使用して固定

ステップ 6

スイッチをスライダアセンブリの前面から挿入し、余長がアセンブリに収まる状態にインナースライダの位置を調整します。図 15 のコールアウト 1 を参照してください。

ステップ 7

中央スライダの開口部を合わせ、スイッチをラックの中にさらに押し込みます。図 15 のコールアウト 2 を参照してください。

ステップ 8

2 本の非脱落型ネジを 1.5 ～ 1.8 N-m のトルク値で締めて、スイッチを固定します。


1	余長
2	中央スライダ

ケーブル管理ブラケットの取り付け

この手順は、これらのスイッチに適用されます。

Cisco 8122-64EH-O

Note

Cisco 8122-64EH-O シャーシのケーブル管理ブラケットは、光ケーブルのみをサポートしています。

ケーブル管理ブラケットを取り付けるには、次の手順を実行します。

Procedure

Step 1

静電気防止用リストまたはアンクルストラップを取り付けて、使用手順に従います。

Step 2

ケーブル管理ブラケットを、ラックマウントブラケットの 2 つのガイドピンに合わせます。

Figure 27. Cisco 8122-64EH-O スイッチでのケーブル管理ブラケットの取り付けおよび取り外し


1	ケーブル管理ブラケット	2	固定ネジ：M3 x 8mm なべネジ
3	ガイドピン

Step 3

ケーブル管理キットに付属しているネジでケーブル管理ブラケットを固定します。

Step 4

すべてのケーブルを目的のポートに接続したら、そのケーブルを一まとめにしてケーブル管理ブラケットに通します。

シャーシの接地

（注）

ステートメント 1101 は AC ユニットにのみ適用されます。

警告	ステートメント 1024 - アース導体この装置は、接地させる必要があります。感電のリスクを軽減するため、絶対にアース導体を破損させたり、アース線が正しく取り付けられていない装置を稼働させたりしないでください。アースが適切かどうかはっきりしない場合には、電気検査機関または電気技術者に確認してください。

警告	ステートメント 1046 - 装置の設置または交換感電のリスクを軽減するため、装置を設置または交換するときには、必ずアースを最初に接続し、最後に取り外します。装置にモジュールがある場合は、提供されたネジで固定してください

注意	ラックがすでにアースされている場合でも、シャーシをアースすることが必要です。シャーシには、接地ラグ、または接地ラグをシャーシに取り付けるための接地プレートを取り付けるための、ネジ穴が 2 つある接地パッドが付いています。アースラグは、NRTL 認証済みである必要があります。また、銅の導体（線）を使用する必要があり、この導体は許容電流の NEC 規定に適合していなければなりません。

注意	フレームアースの終端時には、はんだ付けラグコネクタ、ネジなし（押し込み）コネクタ、高速接続コネクタ、またはその他の疲弊式コネクタを使用しないでください。

手順

ステップ 1

ワイヤストリッパを使用して、#6 AWG アース線の端から 19 mm（0.75 インチ）ほど、被膜をはがします。

ステップ 2

むき出しになったアースケーブルの端を、アースラグの開放端に差し込みます。

ステップ 3

圧着工具を使用して、アースラグにアースケーブル（#6 AWG ケーブル）を固定します。

ステップ 4

（Cisco 8102-28FH-DPU-O のみ）シャーシの背面に接地プレート（L 字ブラケット）を取り付けます。M3 X 6mm フラットヘッドネジを 2 本使用して、5 ～ 6.8 インチポンド（0.56 ～ 0.76 Nm）のトルクをかけて固定します。

ステップ 5

アースケーブルを取り付けます。

接地ラグを接地プレートまたはシャーシの接地点に合わせて、金属同士がしっかりと接触するようにします。付属のネジを接地ラグの穴に通して、接地プレートまたは接地点に差し込みます。


1	アースラグ	2	M4 X 6 mm なべ頭ネジ
3	接地プレート


1	アースプレート（L 型ブラケット）	2	M3 x 6mm フラットヘッドネジ
3	アースラグ	4	M4 X 6 mm なべ頭ネジ

ステップ 6

トルク値 13.25 インチポンド（1.5 N-m）で、なべネジを締めます。

ステップ 7

アースラグおよびアース線が他の機器の妨げにならないことを確認します。

ステップ 8

接地ケーブルの反対側の端を処理し、設置場所の適切なアースに接続して、シャーシに十分な接地が確保されるようにします。

電源接続に関するガイドライン

警告	ステートメント 1091 - 教育を受けた担当者または熟練者による設置この機器の設置、交換、または修理は、教育を受けた担当者または熟練者のみが実施できます。教育を受けた担当者または熟練者の定義については、「ステートメント 1089」を参照してください。

警告	ステートメント 1028 - 複数の電源この装置には複数の電源装置接続が存在する場合があります。感電の危険を減らすために、すべての接続を取り外してユニットの電源を切ります。

警告	ステートメント 1005 - 回路ブレーカーこの製品は、設置する建物にショート（過電流）保護機構が備わっていることを前提に設計されています。感電または火災のリスクを軽減するため、保護対象の装置は次の定格を超えないようにします。 AC 入力電源モジュールの 20 A（北米）および 16 A（ヨーロッパ）遮断器。 DC 入力電源モジュールの入力ごとに 83 A DC 定格遮断器（安全のため）：入力源が単一の DC 電源か別々の DC 電源かは関係ありません。

警告	ステートメント 1022 - デバイスの切断感電または火災のリスクを軽減するため、容易にアクセス可能な切断装置を固定配線に組み込む必要があります。

警告	ステートメント 1003 - DC 電源の切断感電や怪我のリスクを軽減するために、コンポーネントの取り外しや交換、またはアップグレードを実行する前に、DC 電源を切断してください。

警告	ステートメント 1046 - 装置の設置または交換感電のリスクを軽減するため、装置を設置または交換するときには、必ずアースを最初に接続し、最後に取り外します。装置にモジュールがある場合は、提供されたネジで固定してください

警告	ステートメント 1022 - デバイスの切断感電または火災のリスクを軽減するため、容易にアクセス可能な切断装置を固定配線に組み込む必要があります。

（注）

Cisco 8101-32FH-O-C01 スイッチの場合：

単一の AC 電源構成の場合、100 ～ 127 VAC、50/60 Hz の入力電圧でシステムを動作させてはなりません。
100 ～ 127 VAC、50/60 Hz の入力電圧でシステムを動作させる場合は、デュアル AC 電源構成にしてください。

警告	ステートメント 1024 - アース導体この装置は、接地させる必要があります。感電のリスクを軽減するため、絶対にアース導体を破損させたり、アース線が正しく取り付けられていない装置を稼働させたりしないでください。アースが適切かどうかはっきりしない場合には、電気検査機関または電気技術者に確認してください。

警告	ステートメント 1033 - 安全超低電圧（SELV）：IEC 60950/ES1–IEC 62368 DC 電源感電のリスクを軽減するため、この装置は、IEC 60950 に基づく安全基準の SELV 要件または IEC 62368 に基づく安全基準の ES1 要件に適合した DC 電源にのみ接続してください。

DC 電源装置について、以下の点に注意してください。

すべての電源接続の配線は、National Electrical Code（NEC）と各国の規定（ある場合）に準拠する必要があります。
DC 電源の戻り線は、システムフレームおよびシャーシ（DC-I）から分離する必要があります。

ソース DC 電源コードの導線のカラーコーディングは、設置場所の電源装置のカラーコーディングによって異なります。通常、緑色のストライプまたは緑色と黄色色のストライプは、そのケーブルがアースケーブルであることを示します。DC 配線用のカラーコードの規格が定められていないため、電源コードが適切な + および – 極性の DC 入力電源装置の端子ブロックに確実に接続されていることを確認する必要があります。

場合によっては、DC 電源コードのリード線にプラス（+）またはマイナス（–）のラベルが付いていることがあります。ラベルの極性についての記載内容は信頼できることが多いですが、DC コードのリード線間の電圧測定を行い、極性を確認する必要があります。測定の際、プラスのリード線およびマイナスのリード線がそれぞれ常に DC 入力電源の端子ブロック上の「+」ラベルおよび「–」ラベルと合っていることを確認します。
DC 電源コードは、電源側で M-CRPS コネクタを使用します。
回路は、専用の 2 極 DC 定格遮断器で保護する必要があります。

遮断器は切断装置として、容易に手が届く場所に設置する必要があります。入力が複数ある DC 入力電源装置の場合、各 DC 入力回路を専用の DC 定格遮断器またはヒューズで保護する必要があります。

電源装置の入力定格および地域または国の規定に適合するサイズの遮断器またはヒューズを使用してください。
DC 入力を別々の電源から供給する場合は、ケーブルをそれぞれの電源と端子にまっすぐに配線する必要があります。

DC 電源にフローティング出力があるセットアップでは、ケーブルの交差で損傷が発生することはありませんが、LED は点灯せず、モジュールは動作しません。

プラスのアースまたはマイナスのアース電源を使用したセットアップでは、ケーブルの交差が原因で、感電が発生したり、EMI や RFI が過剰に発生したりするなど、安全上の重大な危険が生じます。

電源モジュールに関する制限と考慮事項

次に示すガイドラインおよび制限事項に従ってください。

スイッチには 1 つのタイプの電源を使用します。
スイッチで使用される電源タイプは、スイッチに取り付けられているトランシーバのタイプと構成によって異なります。
スイッチに AC 電源と DC 電源を混在させて取り付けないでください。
スイッチ内のすべての電源モジュールとファンモジュールのエアーフローの方向は、同じである必要があります。
システムには、冗長性のために 2 つの電源装置が必要です。

電源装置の入出力範囲

表 3. 低ライン、高ライン、低電圧、および高電圧アプリケーションでの電気定格
AC、DC、および HVPI 電源装置の PID	サポートされるスイッチ	入力電圧	入力電流（最大）	入力周波数	出力電力
PSU650W-ACPI PSU650W-ACPE	Cisco 8102-64H-O Cisco 8101-32H-O	100 ～ 240V	7.6 ～ 3.65A	50 ～ 60Hz	650W（100 〜 240V）
PSU2KW-ACPI	Cisco 8101-32FH-O Cisco 8111-32EH-O	100 ～ 127V AC 200 ～ 240V AC	12A	50 ～ 60Hz	1000W（100 〜 127V） 2000W（200 ～ 240V）
PSU2KW-HVPI AC 高ラインアプリケーション向け	Cisco 8101-32FH-O	200V ～ 277V AC	12A	50 ～ 60Hz	2000W（200V ～ 277V）
PSU2KW-HVPI AC 低ラインアプリケーション向け	Cisco 8101-32FH-O	100V 〜 120V AC	12A	50 ～ 60Hz	1000W（100V 〜 120V）
PSU2KW-HVPI HVDC アプリケーション向け	Cisco 8101-32FH-O	240V ～ 380V DC	12A	該当なし	2000W（240V 〜 380V DC）
PSU3KW-HVPI	Cisco 8111-32EH-O Cisco 8122-64EH-O Cisco 8122-64EHF-O	100V 〜 120V AC 200V AC ～ 277V AC	16A 16A	50 ～ 60Hz	1500W（100V 〜 120V） 3000W（200V ～ 277V）
PSU3KW-HVPI HVDC アプリケーション向け	Cisco 8111-32EH-O Cisco 8122-64EH-O Cisco 8122-64EHF-O	240V ～ 380V DC	14A	該当なし	3000W
PSU930W-DCPI PSU930W-DCPE	Cisco 8102-64H-O Cisco 8101-32FH-O Cisco 8101-32H-O	-48 ～ -60V DC	23A 〜 18A	該当なし	930 W
PSU2KW-DCPI	Cisco 8111-32EH-O	-40 ～ -72V DC	55A	該当なし	2000 W
UCSC-PSU1-2300W	Cisco 8102-28FH-DPU-O	100 ～ 120V 200 ～ 240V	14 A（100 〜 120V） 13A（200 〜 240V）	50 ～ 60Hz	1200W（100 〜 120V） 2300W（200 〜 240V）
PSU1.4KW-ACPI	Cisco 8101-32FH-O-C01 Cisco 8101-32FH-O2	90V ～ 140V 180V ～ 264V	12A（100 ～ 127V） 9A（200 ～ 240V）	47 ～ 63Hz	1008W（100 ～ 127V） 1452W（200 ～ 240V）

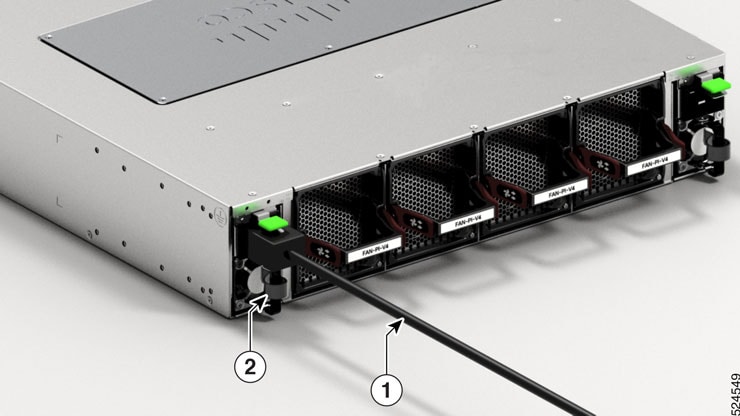

シャーシへの AC 電源の接続

注意	シャーシは、短絡、過電流、および地絡から保護するために、設置する建物の保護装置に依存します。保護デバイスが地域および国の電気規則に準拠していることを確認してください。

（注）

固定ポートスイッチの両方の電源スロットに電源を取り付けることを推奨します。電源モジュールに障害が発生した場合は、新しい電源モジュールと交換するまで、障害が発生した電源モジュールをスロットに保持することを推奨します。この推奨事項を行うことにより、システムのエアーフローが悪影響を受けず、スイッチとそのコンポーネントが過熱する可能性を回避できます。

手順

ステップ 1

AC ケーブルが適切な AC 電源とコンセントタイプに取り付けられていることを確認します。

ステップ 2

AC 電源モジュールの AC 入力に AC 電源ケーブルを接続します。

ステップ 3

ケーブルクランプまたはケーブル保持具の開口部にケーブルを通します。

ステップ 4

ケーブルクランプまたはケーブル保持具をプラグの方向にスライドさせます。

ステップ 5

ケーブルクランプまたはケーブル保持具を電源ケーブルの接続部に近づけて、電源ケーブルを固定します。


1	ケーブル保持具	2	AC 電源コード


1	タブ	2	AC 電源コード


1	ケーブルクランプ	2	AC 電源コード


1	タブ	2	AC 電源コード


1	AC 電源コード	2	ケーブル保持具


1	タブ	2	AC 電源コード

図 40. AC 電源の接続：Cisco 8101-32FH-O-C01 および Cisco 8101-32FH-O2


1	AC 電源コード

（注）

これらのスイッチは、隣接デバイスが完全な動作状態にある場合、30 分以内に起動するように設計されています。

シャーシへの DC 電源の接続

注意	シャーシは、短絡、過電流、および地絡から保護するために、設置する建物の保護装置に依存します。保護デバイスが地域および国の電気規則に準拠していることを確認してください。

（注）

固定ポートスイッチの両方の電源スロットに電源を取り付けることを推奨します。電源モジュールに障害が発生した場合は、新しい電源モジュールと交換するまで、障害が発生した電源モジュールをスロットに保持することを推奨します。この推奨事項を行うことにより、システムのエアーフローが悪影響を受けず、スイッチとそのコンポーネントが過熱する可能性を回避できます。

手順

ステップ 1

上部のマウントスペースに正しいヒューズパネルが取り付けられていることを確認します。

ステップ 2

DC 回路の電源が消灯になっている（ブレーカーが消灯になっているか、またはヒューズが抜かれている）ことを確認し、適切なロックアウトタグアウトの手順に従います。電源に付属のケーブルを使用してください。電源コードはシスコから別途購入できます。

ステップ 3

現地の規則に従って電力を調整します。

（注）

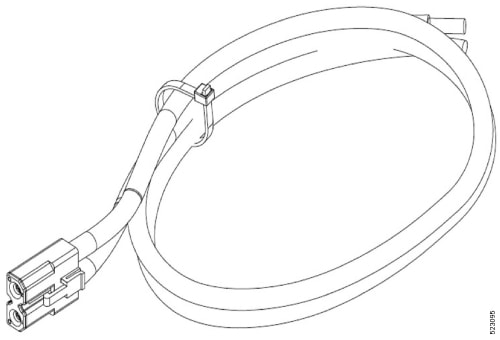

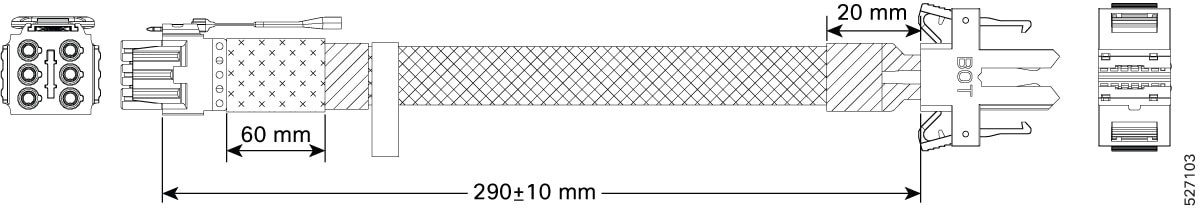

2KW DC PSU の場合、電源に付属のケーブル（PID：PWR-2KW-DC-CBL）を使用します。電源コードはシスコから別途購入できます。

ステップ 4

ヒューズパネルの工業規格に従って、消灯ィスバッテリと帰線ケーブルを接続します。

ステップ 5

PSU2KW-DCPI、PSU930W-DCPI/DCPE、および PSU3KW-DCPI-ORV3 PSU の場合、DC コネクタを電源モジュールの DC レセプタクルに差し込みます。

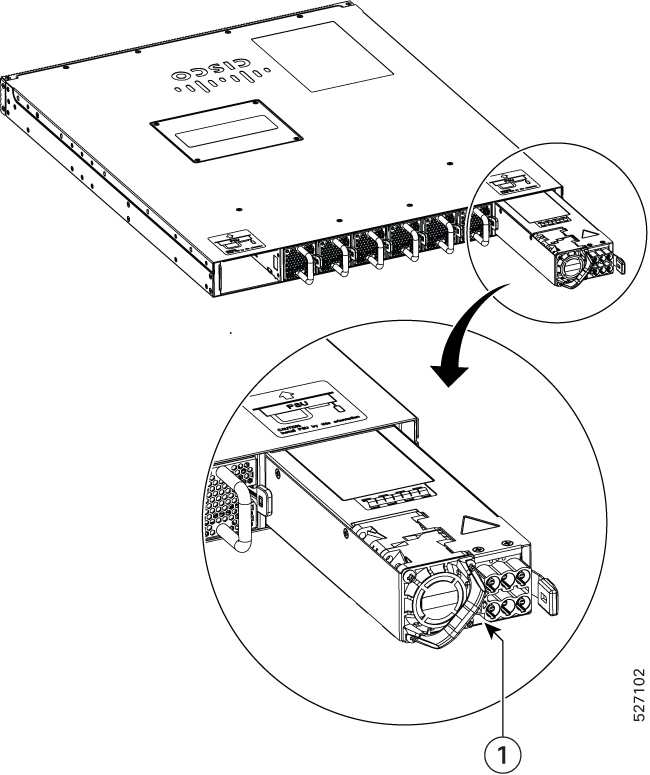

1	DC 電源ケーブル

（注）

ケーブルを固定するロック機構がかみ合っていることを確認します。

図 46. DC PSU の接続：拡張トレイ付き Cisco 8101-32FH-O-C01 スイッチ

ステップ 6

電源で遮断器をオンにします。

（注）

これらのスイッチは、隣接デバイスが完全な動作状態にある場合、30 分以内に起動するように設計されています。

電源への高電圧電源装置の接続

高電圧 PSU（PSU2KW-HVPI または PSU3KW-HVPI）は、AC、HVAC、または HVDC の入力電力を受け入れます。HVPI 電源には、AC、HVAC、または HVDC 電源に使用できる Saf-D-Grid T ラッチ電源コード用の Anderson 電源コネクタがあります。

手順

ステップ 1

電源（AC、HVAC、または HVDC）を選択し、Saf-D-Grid T ラッチ電源コードを使用して PSU に接続します。

電源コードの詳細については、表 3を参照してください。

（注）

Saf-D-Grid 電源コードを電源から取り外すには、ラッチを押してから電源コードを引き抜きます。


1	ラッチ

ステップ 2

内蔵保持ラッチを固定するため、Saf-D-Grid プラグが完全に差し込まれていることを確認します。

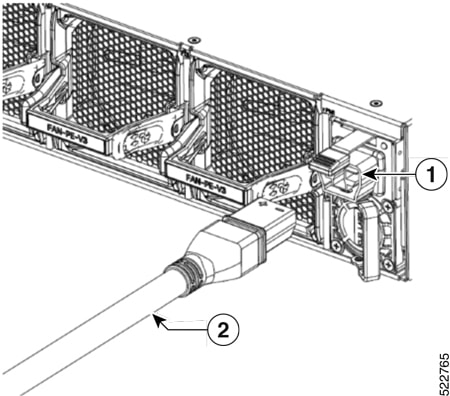

図 48. 高電圧（AC、HVAC、または HVDC）電源接続


1	Anderson 電源コネクタ	2	Saf-D-Grid T ラッチ電源コード

ステップ 3

AC、HVAC、または HVDC 電源回路の遮断器をオンにします。

AC 入力電源コードのオプション

次の表に、PSU の高回線アプリケーションの入出力電力範囲を示します。

表 4. Cisco 8100 シリーズスイッチの AC 入力電源コードのオプション
ロケール	部品番号	長さ	電源コード定格
オーストラリア、ニュージーランド	CAB-AC-10A-ANZ	14 フィート（4.26 m）	10A、250 VAC
ブラジル	CAB-AC-10A-BRZ	14 フィート（4.26 m）	10A、250 VAC
イギリス	CAB-AC-10A-GBR	14 フィート（4.26 m）	10A、250 VAC
中国	CAB-AC-10A-CHN	14 フィート（4.26 m）	10A、250 VAC
デンマーク	CAB-AC-10A-DEN	14 フィート（4.26 m）	10A、250 VAC
欧州	CAB-AC-10A-EU	14 フィート（4.26 m）	10A、250 VAC
イタリア	CAB-AC-10A-ITA	14 フィート（4.26 m）	10A、250 VAC
日本	CAB-AC-10A-JPN1	14 フィート（4.26 m）	10A、250 VAC
日本	CAB-AC-10A-JPN2	14 フィート（4.26 m）	10A、250 VAC
韓国	CAB-AC-10A-KOR	14 フィート（4.26 m）	10A、250 VAC
北米	CAB-AC-10A-NA	14 フィート（4.26 m）	13A、125 VAC
スイス	CAB-AC-10A-CHE	14 フィート（4.26 m）	10A、250 VAC

表 5. Cisco 8102-28FH-DPU-O スマートスイッチの AC 入力電源コードオプション
ロケール	部品番号	長さ	電源コード定格

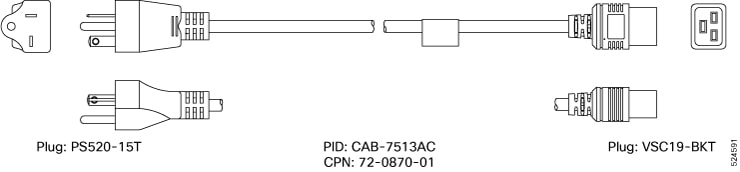

北米	CAB-7513AC	4.27 m（14 フィート）	20A、125 VAC

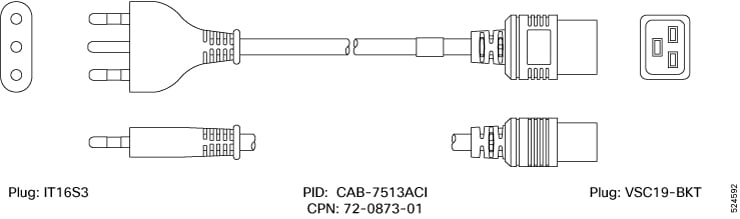

イタリア	CAB-7513ACI	4.27 m（14 フィート）	16A、250 VAC
オーストラリア	CAB-7513ACA	4.27 m（14 フィート）	15A、250 VAC

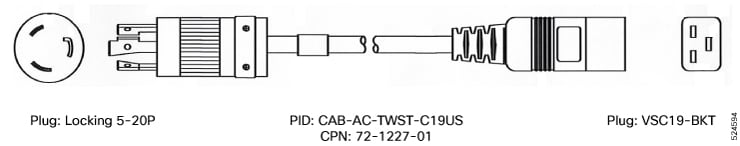

米国	CAB-AC-TWST-C19US	4.27 m（14 フィート）	16A、250 VAC

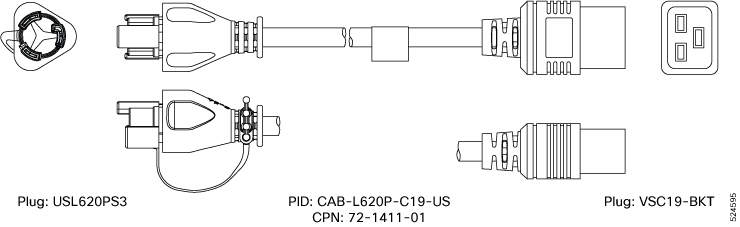

米国	CAB-L620P-C19-US	4.27 m（14 フィート）	20A、250 VAC

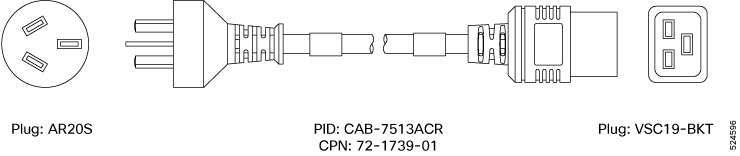

アルゼンチン	CAB-7513ACR	4.27 m（14 フィート）	16A、250 VAC

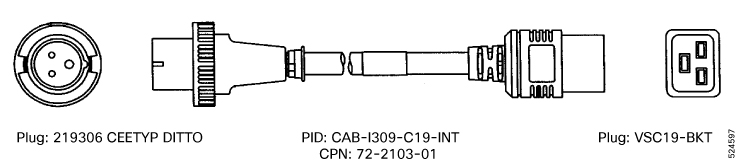

International	CAB-I309-C19-INT	4.13 m（13.5 フィート）	16A、250 VAC

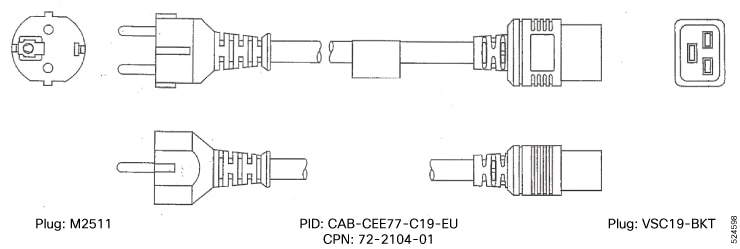

欧州	CAB-CEE77-C19-EU	4.01 m（13.15 フィート）	16A、250 VAC

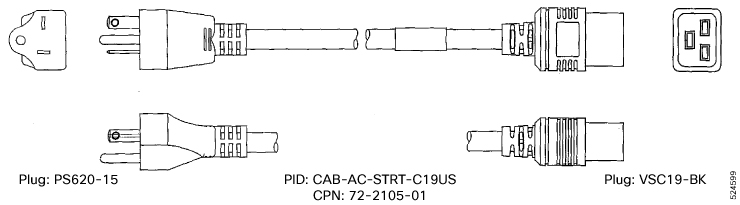

US	CAB-AC-STRT-C19US	4.13 m（13.5 フィート）	16A、250 VAC
ブラジル	CAB-EL224-C19-BR	4.27 m（14 フィート）	16A、250 VAC

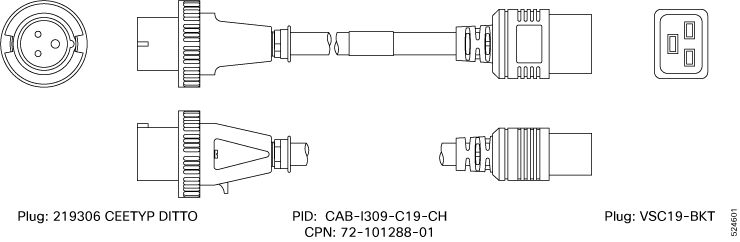

中国	CAB-I309-C19-CH	4.015 m	16A、250 VAC

表 6. Cisco 8100 シリーズスイッチの高電圧入力電源コードのオプション
ロケール	部品番号	長さ	電源コード定格
アルゼンチン	CAB-AC-16A-SG-AR	14 フィート（4.26 m）	16A、250 VAC
オーストラリア	CAB-AC-16A-SG-AZ	14 フィート（4.26 m）	16A、250 VAC
ブラジル	CAB-AC-16A-SG-BR	14 フィート（4.26 m）	16A、250 VAC
中国	CAB-AC-16A-SG-CH CAB-AC-16A-CN	14 フィート（4.26 m）	16A、250 VAC
欧州	CAB-AC-16A-SG-EU	14 フィート（4.26 m）	16A、250 VAC
インド	CAB-AC-16A-SG-IND	14 フィート（4.26 m）	16A、250 VAC
国際/英国	CAB-AC-16A-SG-IN	14 フィート（4.26 m）	16A、250 VAC
イスラエル	CAB-AC-16A-SG-IS	14 フィート（4.26 m）	16A、250 VAC
イタリア	CAB-AC-16A-SG-IT	14 フィート（4.26 m）	16A、250 VAC
日本	CAB-AC-16A-SG-JPN	14 フィート（4.26 m）	16A、250 VAC
南アフリカ	CAB-AC-16A-SG-SA	14 フィート（4.26 m）	16A、250 VAC
スイス	CAB-AC-16A-SG-SW	14 フィート（4.26 m）	16A、250 VAC
韓国	CAB-AC-16A-SG-SK	14 フィート（4.26 m）	16A、250 VAC
英国	CAB-AC-16A-SG-UK	14 フィート（4.26 m）	16A、250 VAC
北米（非ロッキング）110 VAC 動作	CAB-AC-20A-SG-US	14 フィート（4.26 m）	20A、110 VAC
北米（非ロッキング）125 VAC 動作	CAB-AC-20A-SG-US1	14 フィート（4.26 m）	20A、125 VAC
北米（非ロッキング）200 ～ 240 VAC 動作	CAB-AC-20A-SG-US2	14 フィート（4.26 m）	20A、250 VAC
北米（ロッキング）200 ～ 240 VAC 動作	CAB-AC-20A-SG-US3	14 フィート（4.26 m）	20A、250 VAC
北米 277 VAC 動作	CAB-AC-20A-SG-US4	14 フィート（4.26 m）	20A、277 VAC
北米キャビネットジャンパ配電ユニット（PDU）	CAB-AC-20A-SG-C20	14 フィート（4.26 m）	20A、250 VAC
北米、丸端子電源プラグ	CAB-HV-25A-SG-US2	14 フィート（4.26 m）	20A、300 VAC/500 VDC
国際 IEC/EU、丸端子電源プラグ	CAB-HV-25A-SG-IN2	14 フィート（4.26 m）	20A、300 VAC/500 VDC
