HF6100-32D の概要
はじめに
概要
Cisco 6000 シリーズ スイッチは、クラウド管理型ネットワーク ファブリック スイッチです。これらのスイッチは、 Cisco Nexus Hyperfabric Fabric as a Service（FaaS）ソリューションの一部であり、物理ネットワークの設計と構築を可能にします。
Cisco Nexus Hyperfabric FaaS は、自動化されたクラウド管理のスケーラブルなデータセンター ファブリック ソリューションであり、ネットワーキングをマネージドサービスとして提供することで、ネットワーク展開と運用を簡素化します。FaaS ソリューションにより、組織は複数のデータ センター ネットワーク ファブリックを簡単に設計、展開、管理、および拡張できます。
HF6100-32D スイッチの構成は次のとおりです。
- 1 ラック ユニット（RU）サイズ
- 32 X 40/100/200/400G QSFP-DD ポート
- 電源装置スロット X 2
- 6 X ファントレイ
インストール ワークフロー

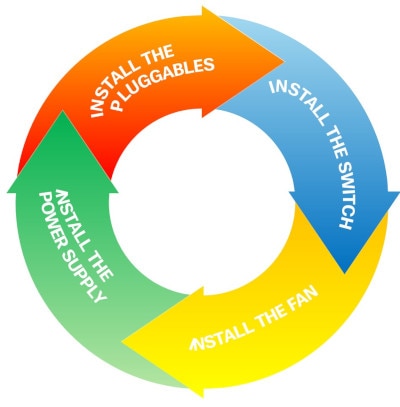

図は、インストール ワークフローについて説明しています。
スイッチを設置した後、
- 6 つのファントレイを取り付け、
- 2 つの DC 電源モジュールを取り付け、
- スイッチをラックへ設置し、
- コンソールポートと管理ポートを接続し、
- スイッチを電源に接続し、
- プラガブル モジュールを挿入します。
コンソール速度
コンソールの速度は 115200 ボー、8 データ ビット、1 ストップ ビット、パリティなしです。
前面パネル
Cisco 6000 シリーズ スイッチ（HF6100-32D）の前面パネルは次をサポートします
- 1 X USB 2.0 ホスト ポート
- 1 X RJ-45 コンソールポート
- 1 X 管理ポート
- Quad Small Form-factor Pluggable（QSFP）
スイッチの LED は、前面パネルにもあります。
|
1 |
USB 2.0 ホスト ポート |
|
2 |
RJ-45 コンソール ポート |
|
3 |
Blocked port |
|
4 |
1000BASE-T 管理ポート |
|
5 |
10GBASE-T コントロール プレーン拡張ポート |
|
6 |
Blocked port |
|
7 |
Blocked port |
|
8 |
QSFP-DD ポート X 16 |
|
9 |
QSFP-DD ポート X 16 |
背面パネル
Cisco 6000 シリーズ スイッチ（HF6100-32D）の背面パネルは次をサポートします
- 2 つの電源ユニットまたはモジュール
- 5+1 の冗長構成の 6 つのファンユニットまたはモジュール
|
1 |
電源モジュール（スロット 1）：デフォルトは 1400 ワットの AC 電源モジュールで、ポート側吸気付き。 |
|
2 |
ファントレイ：5 + 1 冗長性の 6 つのファンの組み合わせで動作します。これは、5 つの動作中のファンと 1 つの非機能しているファンです。ファンは、スロット 2（左）～ 7（右）に配置されています。 |
|
3 |
電源モジュール（スロット 8）：デフォルトは、ポート側吸気口を備えた 1400 ワット AC 電源モジュールです。 |
電源装置
詳細については、次を参照してください。 電源モジュールの取り付け。
ファン
詳細については、次を参照してください。 ファンの取り付け。
ポート
コンソール ポート
コンソール ポートは、Microsoft Windows を実行している PC またはターミナル サーバーにスイッチを接続します。Cisco HF6100-32D は以下をサポートしています。
- 1 X USB 2.0 ホスト コンソール ポート
- 1 X RJ-45 コンソールポート
USB ホスト ポート
USB ホストポートを使用して、フラッシュドライブなどのさまざまな USB デバイスをスイッチに接続できます。USB 2.0 ポートは、64 MB ～ 16 GB の容量の Cisco USB フラッシュドライブをサポートします。Cisco Nexus Hyperfabric OS ソフトウェアは、フラッシュ デバイスへの標準ファイル システム アクセス (読み取り、書き込み、消去、コピー) を提供するほか、FAT ファイル システムでフラッシュ デバイスをフォーマットする機能も提供します。
管理ポート
Gi0/0 または GigabitEthernet0/0 ポートとも呼ばれるイーサネット管理ポートは、PC を接続する VRF（VPN ルーティングおよび転送）インターフェイスです。クラウド コントローラのイメージのダウンロードとネットワーク管理をサポートします。スイッチは、専用の仮想ルーティングおよび転送（VRF）インスタンスを介してアウトオブバンド管理をサポートしています。スイッチのグローバル ルーティング テーブルから管理トラフィックをセグメント化するために VRF が使用されます。イーサネット管理ポートは、10/100/1000 Mbps までの速度をサポートし、自動ネゴシエーションに設定されています。
QSFP-DD モジュール ポート
QSFP モジュールは、QSFP-DD ポート光ファイバ接続を使用して他の装置と接続できます。詳細については、サポートされている Cisco 着脱式トランシーバモジュールのリストについて、TMGマトリックスを参照してください。 https://tmgmatrix.cisco.com/?si=HF6100-32D。
