章のタイトル： LANインターフェイス カードのネット ワーク接続
LANインターフェイス カードのネットワーク接続
この章では、Cisco LANインターフェイス カードをネットワークに接続する手順について説明します。具体的な内容は次のとおりです。
WIC-4ESWカード
ここでは、4ポート10/100BASE-TXイーサネット スイッチ インターフェイス カード（WIC-4ESW）をネットワークに接続する方法について説明します。
WIC-4ESWインターフェイス カードは、レイヤ3ルーティング機能を備えた、レイヤ2イーサネット スイッチです（レイヤ3ルーティングはホストに転送され、スイッチで実際に実行されることはありません）。ポートは、速度（10 Mbpsまたは100 Mbps）および接続先の装置のデュプレックス モード（全二重または半二重）を自動感知するため、同じ速度および同じデュプレックス モードで稼働します。
（注） show vtp statusコマンドにより、ルータがサポートするVLAN（仮想LAN）の最大数が表示されます。ルータがサポートするVLAN数の方が多いですが、WIC-4ESWインターフェイス カードでは最大16のVLANをサポートします。
WIC-4ESWインターフェイス カードで使用する、新しいコマンドまたは変更されたコマンドはありません。スイッチで使用されるすべてのコマンドは、Cisco IOSコマンド リファレンスに記載されています。

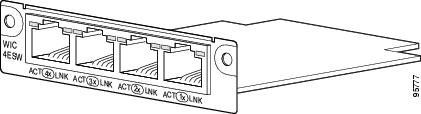

図9-1に、WIC-4ESWインターフェイス カードを示します。
Cisco IOSソフトウェアがスイッチを認識し、接続がアクティブになると、LNK（物理レイヤ リンク）LEDが点灯します。ACT（アクティビティ）LEDは、スロット上でデータの送受信が行われていることを示します。
カードの機能の詳細については、『 4-Port Ethernet Switch Configuration Notes for the Cisco 1700 Series Routers 』を参照してください。
WIC-4ESWインターフェイス カードのポート番号
ポート番号は、ルータに搭載されたモジュールおよびインターフェイス カード上のインターフェイスを識別します。モジュールおよびインターフェイス カードは、インターフェイス タイプ、スロット番号、スラッシュ（/）、およびポート番号によって識別されます。たとえば、F0/0とは、インターフェイス カードの最初のファスト イーサネット ポートで、ルータのスロット0に搭載されていることを示します。
WIC-4ESWの最初のポートは、常に[1]として認識されます。Cisco 1721ルータでは、カードがいずれのスロットに搭載されていても、ポートはFastEthernet 1～FastEthernet 4と表されます。
Cisco 1751ルータおよびCisco 1760ルータでは、WIC-4ESW上のファスト イーサネット インターフェイスは、カードが搭載されているスロットに応じて、F< slot >/1～F< slot >/4として表されます（このマニュアルでは、ポートはF1～F4として表されます）。
WIC-4ESWインターフェイス カードのプロセッサ要件
WIC-4ESWインターフェイス カードでサポートされる規格
WIC-4ESWインターフェイス カードでは、IEEE 802.3のイーサネット規格および最大328フィート（100 m）の100BASE-Tカテゴリ3、4、および5 UTPケーブル長がサポートされます。
WIC-4ESWインターフェイス カードのプラットフォームの制限事項
WIC-4ESWインターフェイス カードでは、次の機能がサポートされません。
•
VLANトランキング プロトコル（サーバ/クライアント モードおよびトランスペアレント モードv2）
• Spanning-Tree Protocol（STP;スパニングツリー プロトコル）バックボーン ファスト
• STP PortFast Bridge Protocol Data Unit（BPDU;ブリッジ プロトコル データ ユニット）ガード
• STP Unidirectional Link Detection（UDLD;単一方向リンク検出）
• Switched Port Analyzer（SPAN;スイッチド ポート アナライザ）
• Internet Group Management Protocol（IGMP）スヌーピング
• MAC（メディア アクセス制御）アドレス テーブル コマンド
• 不明ユニキャスト/マルチキャスト フラッディングに基づくポート単位でのイネーブル化またはディセーブル化
• Cisco Group Management Protocol（CGMP）クライアント、CGMP高速脱退
• General Attribute Registration Protocol（GARP）、GARP Multicast Registration Protocol（GMRP）、およびGARP VLAN Registration Protocol（GVRP）
WIC-1ENETインターフェイス カード
ここでは、10BASE-TイーサネットをサポートするCisco 1ポート イーサネット インターフェイス カード（WIC-1ENET）の接続方法について説明します。具体的な内容は、次のとおりです。
1ポート イーサネット インターフェイス カードは、ケーブル モデム、xDSLモデムなど、あらゆるタイプの外部ブロードバンド モデムでCisco IOSソフトウェアの機能を使用できる、追加のイーサネット インターフェイスを提供します。
図9-2に、WIC-1ENETインターフェイス カードを示します。
Cisco IOSソフトウェアがWIC-1ENETカードを認識し、接続がアクティブになると、LNK（物理レイヤ リンク）LEDが点灯します。ポートが全二重モードで動作している場合は、FDX LEDが点灯し、半二重モードで動作している場合は消灯します。さらに、ルータ前面のACTIVITY LEDがスロットでのデータの送受信を示します。
WIC-1ENETの要件
WIC-1ENETのメモリ要件
WIC-1ENETカードをサポートするCisco IOSイメージを実行するには、ルータに最小限の容量のフラッシュ メモリおよびDRAMが必要です。イメージごとのメモリ要件の詳細については、『 Release Notes for the Cisco 1700 Series Routers for Cisco IOS Release 12.2(4)T 』を参照してください。
WIC-1ENETのソフトウェア要件
スロット0以外のWICスロットにWIC-1ENETカードを搭載する場合、または複数のカードを搭載する場合は、Cisco IOS Release 12.2(2)XJ以上が必要です。
Cisco IOS Release 12.2(4)TでもWIC-1ENETカードを使用できますが、スロット0にカードを取り付ける必要があります。また、ルータには1つのWIC-1ENETカードしか取り付けることができません。
WIC-1ENETインターフェイス カードのポート番号
ポート番号は、ルータに搭載されたモジュールおよびインターフェイス カード上のインターフェイスを識別します。ポート番号は、インターフェイス タイプごとに右から左に向かって、0から順番に番号が付けられています。モジュールおよびインターフェイス カードは、インターフェイス タイプ、スロット番号、スラッシュ（/）、およびポート番号によって識別されます。たとえば、E0/0とは、インターフェイス カードの最初のイーサネット ポートで、ルータのスロット0に搭載されていることを示します。
Cisco 1720ルータのイーサネット インターフェイスでは、E0になります。WIC-1ENETのインターフェイスは、E1として示されます。
Cisco 1750ルータでは、ルータのイーサネット インターフェイスはE0/0です。WIC-1ENETのインターフェイスは、E< slot >/1として示されます。
WIC-1ENETインターフェイス カードのルータ プロセッサ要件
WIC-1ENETカードを使用する場合は、Cisco 1700シリーズ ルータにMPC 860マイクロプロセッサ（リビジョンB5以上）を搭載する必要があります。
プロセッサのバージョン情報は起動時に表示されます。Cisco IOS CLIの Router# プロンプトに show version コマンドを入力することによって、プロセッサのリビジョン情報を確認することもできます。
WIC-1ENETでサポートされる規格
IEEE 802.3のイーサネット規格および最大328フィート（100 m）の10BASE-Tカテゴリ3、4、および5 UTPケーブル長がサポートされます。
WIC-1ENETの全二重および半二重
WIC-1ENETは、デフォルトで半二重モードに設定されていて、ポートに接続される他の装置のモードを自動検出しません。カードを全二重動作に設定する場合は、ポートの接続先装置も全二重モードに設定する必要があります。
イーサネット インターフェイスを全二重動作にするには、 full-duplex コマンドを使用します。
no full-duplex コマンドを入力すると、インターフェイスを半二重モードに戻せます。
half-duplex コマンドを使用すると、イーサネット インターフェイスを半二重動作（イーサネット インターフェイスのデフォルト ステート）にもできます。
インターフェイスの状態を確認するには、次のように show interface コマンドを入力します。
