接続の再イメージ化、セキュリティの強化、エクスペリエンスの再定義のための構築

Cisco® Catalyst® 9300 シリーズ スイッチは、業界をリードするシスコのスタック対応エンタープライズ アクセス スイッチング プラットフォームです。Catalyst 9000 ファミリに含まれ、あらゆる場所が職場となり、あらゆるものがエンドポイントとなり、アプリケーションが至る所をホストするようなハイブリッドの世界に対応するようにネットワークを変換するよう構築されています。

新しい Catalyst 9300X モデルを搭載した Catalyst 9300 シリーズは、接続性の見直し、セキュリティの強化、大小さまざまなハイブリッドワークフォースに対するエクスペリエンスの再定義に役立つ継続的なイノベーションにより、今後も未来を形作っていきます。

多くの業界初の機能は次のとおりです。

      最大 1TB のスタック帯域幅:Stackwise-1T 搭載の Catalyst 9300 スイッチは、柔軟性に優れたアップリンクアーキテクチャにより、業界最高クラスの密度を誇るスタック帯域幅ソリューションです

      モジュラアップリンクの形式 100G40G25G、マルチギガビット、10G、および 1G に対応する柔軟かつ高密度のアップリンクサービス

      後方互換性を備えた混合スタックキングCatalyst 9300X 光ファイバスイッチを Catalyst 9300 および Catalyst 9300X マルチギガビットスイッチとスタックして、スタック可能な高速光ファイバをアクセス用に提供します

      最高マルチギガビットポート:スタンドアロンおよび Stackwise-1T 搭載の Catalyst 9300X モデルは、スタンドアロンで 48 mGig ポート、および 8 メンバースタックで 448 mGig ポートを使用できます。

      最高の 90W UPOE® + 密度:スタンドアロンの場合 90W UPOE+ を最大 36 ポート、または 8 メンバースタックで 90W UPOE+ を最大 288 ポートで、OT/IT のニーズを実現します。

      後方互換性を備えた StackPowerCatalyst 9300 Catalyst 9300X の混合スタックで、より高い電力バジェットで電力復元力を実現します。

      ハードウェアでの 100G IPsec新しい 2.0Sec UADP ASIC 搭載の Catalyst 9300X には 100G ラインレート IPsec が付属しており、新しいエッジ接続のさまざまなオプションを使用できます。

      セキュアなトンネル接続:新しいエッジにより、C9300X は、AES-256 暗号化と最大 100G の速度を備えた IPsec トンネルを使用して、セキュア インターネット ゲートウェイ、クラウド サービス プロバイダー、サイト間接続へのセキュアな接続を可能にします。

      強化されたアプリケーション ホスティング:2 倍の容量と追加の RAMQAT、および 2 個の 10G AppGig ポートにより、複数の Cisco Signed パフォーマンスに精通したアプリケーションを Catalyst 9300X でホストできます。

      ThousandEyes を有効化:Cisco ThousandEyes ネットワークとアプリケーションの模擬テストを使用したキャンパス/ブランチからクラウド/DC へのパスのエンドツーエンドの可視化(Cisco DNA Advantage ライセンスに付属)

      投資保護:Catalyst 9300X 冗長ファンと電源、データ スタック、および StackPower ケーブルは、Catalyst 9300 との後方互換性があります。

SD-AccessSoftware-Defined Access)の基盤

セキュリティに対する高度で絶え間ない脅威。Internet of ThingsIoT)デバイスの急増。場所を問わないモビリティ。クラウドの拡大。これらすべてに対応するには、高度なハードウェアおよびソフトウェアイノベーションを統合し、お客様のネットワークを自動化、保護、簡素化するネットワークファブリックが必要になります。このネットワークファブリックの目標は、ビジネスサービスの展開を加速して、お客様の収益増加を実現することです。

SD-AccessSoftware-Defined Access)を利用する Cisco Digital Network ArchitectureCisco DNA)は、ビジネスを強化するネットワークファブリックです。これは、エンタープライズ ネットワークの運用を迅速化およびシンプル化する、オープンで拡張性のあるソフトウェア主導のアーキテクチャです。プログラム可能なアーキテクチャであるため、IT スタッフは時間のかかる反復的なネットワーク設定作業から解放され、ビジネスに前向きな変化をもたらすイノベーションに集中できます。SD-Access により、基本的な機能を備えたエッジからクラウドへのポリシーベースの自動化を実現できます。これには次が含まれます。

      シンプルなデバイス導入

      有線ネットワークとワイヤレスネットワークのユニファイドマネジメント

      ネットワークの仮想化とセグメンテーション

      グループベースのポリシー

      コンテキストベースの分析

Cisco DNA ソフトウェア

Cisco DNA ソフトウェアでは、アクセス、WAN、データセンタードメインのソフトウェアを柔軟かつ便利な方法で購入できます。また、ネットワークおよびインフラストラクチャ ソフトウェア製品の各ライフサイクルステージでの、購入、管理、アップグレードが簡単になります。Cisco DNA ソフトウェアには次のような利点があります

      お客様のソフトウェア支出を長期的にスムーズに分散できる、柔軟なライセンスモデルを利用できる

      ソフトウェアサービス対応のライセンスポータビリティによって、ソフトウェア購入に対する投資を保護できる

      Cisco® Software Support ServicesSWSS)を介して、シスコのアップデート、アップグレードや新技術にアクセスできる

      新しい Cisco DNA Subscription for Switching モデルにより、エントリのコストを削減できる

      Cisco ThousandEyes ネットワークとアプリケーションの模擬テストによる Cisco DNA Spaces とサービスアシュアランスとのエンドツーエンドのネットワーク可視性へのアクセス(Cisco DNA Advantage ライセンスに付属)

Cisco DNA を利用することで、スイッチ構造全体を単一のコンバージドコンポーネントとして管理できます。1 つの管理システムと 1 つのポリシーで有線およびワイヤレスネットワークに対応でき、セキュアなアクセスを効率的に実現できます。

製品概要:機能

製品の特長

      1 つのスイッチで Wi-Fi 6 および 802.11ac Wave 2 アクセスポイントによる最大規模のワイヤレスネットワークを展開(一部モデル)

      Catalyst 9300 および Catalyst 9300L/LM モデルは、プログラム可能なパイプラインおよびマイクロエンジン機能を備えた Cisco UADP 2.0 特定用途向け集積回路(ASIC)、テンプレートベースで設定可能なレイヤ 2 およびレイヤ 3 のフォワーディング割り当て、アクセス制御リスト(ACL)、Quality of ServiceQoS)エントリに基づく

      Catalyst 9300X モデルは、100G ハードウェアベースの IPSec を含む暗号化のラインレートサポートを追加する UADP 2.0sec ASIC に基づく

      8 GB のメモリ、16 GB のフラッシュ、コンテナをホストする外付け USB 3.0 SSD 着脱可能ストレージスロット(オプションの SSD ドライブで 240GB のストレージを提供)を備えた、x86 CPU コンプレックスC9300X モデルは 16GB のメモリをサポート

      システムイメージと構成をロードするための USB 2.0 スロット

      Catalyst 9300X モデルでの、最大 1 TBps のローカルのスタック可能スイッチング帯域幅

      豊富なマルチメディアコンテンツ配信アプリケーションに対応する深度に優れたバッファと拡張性の高いモデルオプション

      固定アップリンクまたはモジュラアップリンクの形式で 100G40G25G、マルチギガビット、10G、および 1G に対応する柔軟かつ高密度のアップリンクサービス

      デュアルレート光ファイバによる 40G から 100G および 10G から 25G への容易な移行

      25G10G、および 1G 銅線または光ファイバおよび最も高密度なマルチギガビットリンク対応の柔軟なダウンリンクオプション

      単一スタックでサポートされる銅線(1G 10G)とファイバ(1G 25G)の組み合わせにより、2 層、層、およびハイブリッドアーキテクチャを含む複数の柔軟な導入シナリオが可能

      スタックあたり最大 384 ポートの PoEPoE+、および 288 ポートの高密度 IEEE 802.3bt90W UPOE+ および 60W Cisco UPOE®)による高度な PoE 機能

      Cisco StackPower テクノロジーに基づくインテリジェント電源管理で、メンバー間の電力スタックにより電源の冗長性を確保。スタック電源はスタック全体の電源をプールし、冗長性と補助電源の目的で使用される

      ラインレートのハードウェアベース Flexible NetflowFNF)により、対象モデルで最大 128,000 のフロー収集が可能

      ハードウェアでの IPv6 のサポートにより、IPv6 ネットワークでワイヤレートの転送が可能

      IPv4/IPv6 および動的なハードウェア フォワーディング テーブルの割り当てに対するデュアルスタックサポートにより、IPv4 から IPv6 への移行を簡易化

      スタティックおよびダイナミック NAT とポートアドレス変換(PAT)の両方をサポート

      IEEE 802.1BA オーディオ ビデオ ブリッジング(AVB)機能を搭載。時刻同期と QoS の向上により良質な AV 体験を提供

      Precision Time ProtocolPTPIEEE 1588v2)によりマイクロ秒未満の精度でクロック同期が可能。ネットワークを介した配信用途や時刻および周波数の同期に最適

      NETCONFRESTCONFYANG、オンボックス Python スクリプト、ストリーミングテレメトリ、コンテナベースのアプリケーション ホスティング、重大なバグ修正のためのパッチ適用などのモデル駆動形プログラマビリティをサポートする、企業向けの最新オペレーティングシステム、Cisco IOS XE。また、この OS にはランタイム攻撃から守る防御システムも組み込まれています。

      Cisco ThousandEyes ネットワークとアプリケーションの模擬テストを使用したキャンパス/ブランチからクラウド/DC へのパスのエンドツーエンドの可視化(Cisco DNA Advantage ライセンスに付属)

      SD-AccessCisco Catalyst 9300 シリーズ スイッチは、シスコの主要なエンタープライズ アーキテクチャである、SD-Access の基本的な構成要素になっています。

    エッジからクラウドへのポリシーベースの自動化

    予測可能なパフォーマンスと拡張性によるセグメンテーションとマイクロセグメンテーションのシンプル化

    Cisco DNA Center による自動化

    Cisco Identity Services EngineISE)によるポリシー処理

    Cisco DNA Center により提供されるネットワークアシュアランス

    ビジネスサービスの新規投入の加速、問題解決時間の大幅な短縮

      プラグアンドプレイ(PnP)対応:シンプルでセキュアな統合サービスにより、新しいブランチまたはキャンパスのデバイスの導入、既存のネットワークの更新が簡易化

      高度なセキュリティ

    暗号化されたトラフィック分析(ETA):暗号化されたトラフィック(復号なし)内のマルウェア検出や分散した異常の検出など、機械学習機能に基づいてネットワーク内の脅威や異常を特定し対処することが可能

    AES-256 がサポートされており、強力な MACsec 256 ビット暗号化アルゴリズムが全モデルで使用可能

    信頼性の高いシステム:ハードウェアをアンカーとするセキュアブートおよび Secure Unique Device IdentificationSUDI)によってプラグアンドプレイがサポートされ、ハードウェアとソフトウェアのアイデンティティを確認

プラットフォームの詳細

スイッチのモデルと構成

表 1.                製品ファミリの構成

モデル

モジュラアップリンクと速度

スタッキング帯域幅のサポート

mGig 密度

Cisco StackPower

HW ベースの IPSEC

アプリホスティング容量

Catalyst 9300X

10G25G40GmGig、および 100G

Stackwise-1TCatalyst 9300 モデルとスタックする場合は 480G

48 X 10G

(より大きな電力バジェット)

最大 100G IPsec*

Catalyst 9300 モデルで 2 倍のホスティングリソース)

Catalyst 9300

10G25G40G、および mGig

StackWise-480

48 X 5G および 24 X 10G

Catalyst 9300L /LM

StackWise-320

12 X 10G

*IPsec 機能用の HSec キーを注文する必要があります。

Cisco Catalyst 9300 シリーズは、19 台のモジュラ アップリンク スイッチ モデルと 14 台の固定アップリンクスイッチモデルで構成されています。

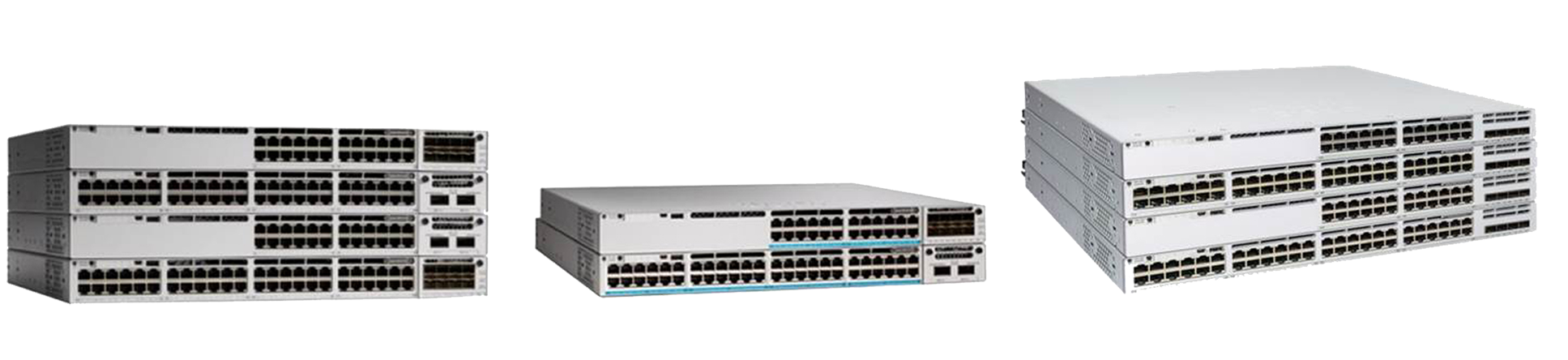

Cisco Catalyst 9300 Series switches

図 1.

Cisco Catalyst 9300 シリーズ スイッチ

2 に、Cisco Catalyst 9300 シリーズ モデルのポートのスケールと電源の詳細を示します。

表 2.                Cisco Catalyst 9300 シリーズ スイッチの構成

モデル

10/100/1000、マルチギガビット銅線または SFP ファイバの総数

アップリンク設定

デフォルトの AC 電源

モジュラアップリンクモデル

C9300X-48HX

48 ポート Cisco UPOE+48 X 10G マルチギガビット
10G/5G/2.5G/1G/100M)、90W UPOE+

モジュラアップリンク

1100 W AC

C9300X-48TX

48 ポート データ、48 X 10G マルチギガビット
10G/5G/2.5G/1G/100M

モジュラアップリンク

715 W AC

C9300X-48HXN

48 ポート Cisco UPOE+8 X 10G マルチギガビット
10G/5G/2.5G/1G/100M+ 40 X 5G マルチギガビット5G/2.5G/1G/100M

モジュラアップリンク

1100 W AC

C9300X-24HX

24 ポート Cisco UPOE+24 X 10G マルチギガビット
10G/5G/2.5G/1G/100M

モジュラアップリンク

1100 W AC

C9300X-12Y

12 ポート 25G/10G/1G SFP28

モジュラアップリンク

715 W AC

C9300X-24Y

24 ポート 25G/10G/1G SFP28

モジュラアップリンク

715 W AC

C9300-24T

24 ポートデータ

モジュラアップリンク

350 W AC

C9300-48T

48 ポートデータ

モジュラアップリンク

350 W AC

C9300-24P

24 ポートの PoE+

モジュラアップリンク

715 W AC

C9300-48P

48 ポートの PoE+

モジュラアップリンク

715 W AC

C9300-24U

24 ポート Cisco UPOE

モジュラアップリンク

1100 W AC

C9300-48U

48 ポート Cisco UPOE

モジュラアップリンク

1100 W AC

C9300-24UX

24 ポートマルチギガビット Cisco UPOE
10G/5G/2.5G/1G/100M

モジュラアップリンク

1100 W AC

C9300-48UXM

48 ポート Cisco UPOE36 ポート 100M/1G/2.5G + 12 ポートマルチギガビット(10G/5G/2.5G/1G/100M

モジュラアップリンク

1100 W AC

C9300-48UN

48 ポート 5Gbps マルチギガビット UPOE ポート(5G/2.5G/1G/100M

モジュラアップリンク

1100 W AC

C9300-24UB

24 ポート Cisco UPOE

モジュラアップリンク

1100 W AC

C9300-24UXB

24 ポートマルチギガビット Cisco UPOE10G/5G/2.5G/1G/100M

モジュラアップリンク

1100 W AC

C9300-48UB

48 ポート Cisco UPOE

モジュラアップリンク

1100 W AC

C9300-24H

24 ポート Cisco UPOE+

モジュラアップリンク

1100 W AC

C9300-48H

Cisco UPOE+ X 48

モジュラアップリンク

1100 W AC

C9300-24S

24 個の 1G SFP

モジュラアップリンク

715 W AC

C9300-48S

48 ポート 1G SFP

モジュラアップリンク

715 W AC

固定アップリンクモデル

C9300L-24T-4G

24 ポートデータ

4 X 1G 固定アップリンク

350 W AC

C9300L-24T-4X

24 ポートデータ

4 X 10G/1G 固定アップリンク

350 W AC

C9300L-48T-4G

48 ポートデータ

4 X 1G 固定アップリンク

350 W AC

C9300L-48T-4X

48 ポートデータ

4 X 10G/1G 固定アップリンク

350 W AC

C9300L-24P-4G

24 ポートの PoE+

4 X 1G 固定アップリンク

715 W AC

C9300L-24P-4X

24 ポートの PoE+

4 X 10G/1G 固定アップリンク

715 W AC

C9300L-48P-4G

48 ポートの PoE+

4 X 1G 固定アップリンク

715 W AC

C9300L-48P-4X

48 ポートの PoE+

4 X 10G/1G 固定アップリンク

715 W AC

C9300L-48PF-4G

48 ポートの PoE+

4 X 1G 固定アップリンク

1100 W AC

C9300L-48PF-4X

48 ポートの PoE+

4 X 10G/1G 固定アップリンク

1100 W AC

C9300L-24UXG-4X

24 ポート Cisco UPOE8 ポートマルチギガビット
10G/5G/2.5G/1G/100M+ 16 ポート 1G1G/100M/10M

4 X 10G/1G 固定アップリンク

1100 W AC

C9300L-24UXG-2Q

24 ポート Cisco UPOE8 ポートマルチギガビット
10G/5G/2.5G/1G/100M+ 16 ポート 1G1G/100M/10M

2 X 40G 固定アップリンク

1100 W AC

C9300L-48UXG-4X

48 ポート Cisco UPOE12 ポートマルチギガビット
10G/5G/2.5G/1G/100M+ 36 ポート 1G1G/100M/10

4 X 10G/1G 固定アップリンク

1100 W AC

C9300L-48UXG-2Q

48 ポート Cisco UPOE12 ポートマルチギガビット
10G/5G/2.5G/1G/100M+ 36 ポート 1G1G/100M/10M

2 X 40G 固定アップリンク

1100 W AC

C9300LM-48UX-4Y

48 ポート Cisco UPOE8 ポート 10G マルチギガビット(10G/5G/2.5G/1G/100M+ 40 ポート 1G1G/100M/10M

4 X 25G 固定アップリンク

715 W AC

C9300LM-48U-4Y

48 ポート 1G1G/100M/10M)と Cisco UPOE

4 X 25G 固定アップリンク

715 W AC

C9300LM-24U-4Y

24 ポート 1G1G/100M/10M)と Cisco UPOE

4 X 25G 固定アップリンク

715 W AC

C9300LM-48T-4Y

48 ポート 1G1G/100M/10M データ

4 X 25G 固定アップリンク

715 W AC

Cisco Catalyst 9300 シリーズ スイッチ(C9300X および C9300 SKU)は、アップリンクポート用にオプションとしてネットワークモジュールをサポートしています(図 2)。Cisco Catalyst 9300 シリーズで 25G および 40G の速度に対応するこれらの現場交換可能なネットワークモジュールにより、10G から 25G への無停止移行が可能になり、アーキテクチャの柔軟性とインフラストラクチャの投資保護が向上します。デフォルトのスイッチ構成には、ネットワークモジュールが含まれません。スイッチをご購入いただく際に、表 2 に示されているネットワークモジュールから選択できます。

Cisco Catalyst 9300X Network Modules

図 2.

Cisco Catalyst 9300X ネットワークモジュール

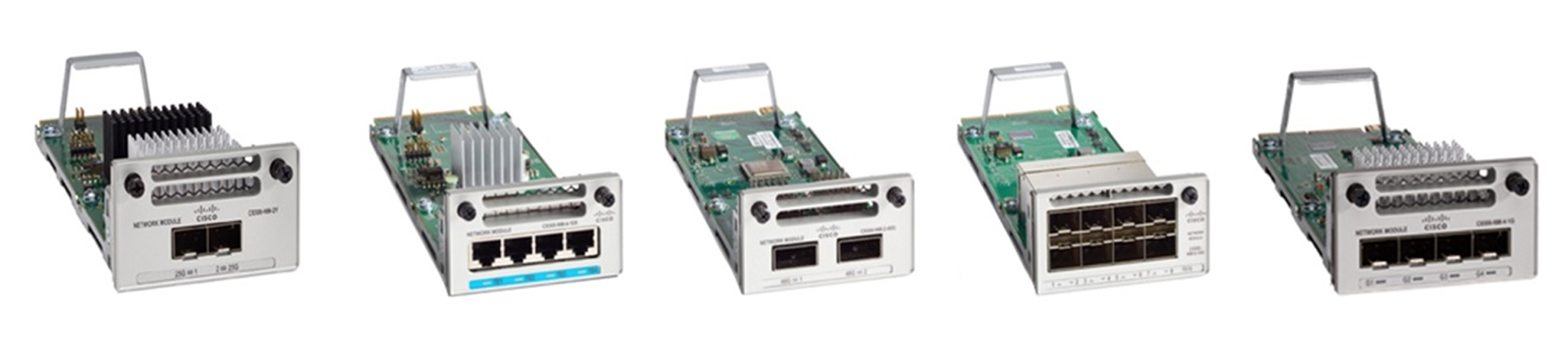

Cisco Catalyst 9300 Series Network Modules

図 3.

Cisco Catalyst 9300 シリーズ ネットワーク モジュール

表 3.                ネットワークモジュールの番号と説明

ネットワーク モジュール

説明

C9300X-NM-8M

Catalyst 9300X 8 X 10G/1G マルチギガビット ネットワーク モジュール

C9300X-NM-8Y

Catalyst 9300X 8 X 25G/10G/1G ネットワークモジュール

C9300X-NM-2C

Catalyst 9300X 2 X 100G/40G ネットワークモジュール

C9300X-NM-4C*

Catalyst 9300X 4 X 100G/40G ネットワークモジュール

C9300-NM-4G

Catalyst 9300 シリーズ 4 X 1G ネットワークモジュール

C9300-NM-4M

Catalyst 9300 シリーズ 4 X マルチギガビット ネットワーク モジュール

C9300-NM-8X

Catalyst 9300 シリーズ 8 X 10G/1G ネットワークモジュール

C9300-NM-2Q

Catalyst 9300 シリーズ 2 X 40G ネットワークモジュール

C9300-NM-2Y

Catalyst 9300 シリーズ 2 X 25G/10G/1G ネットワークモジュール

* C9300X-NM-4C は、C9300X-48HXC9300X-48TX、および C9300X-24Y モデルのみと互換性があります。

注:Catalyst 3850 および Catalyst 9300 ネットワークモジュールは、Catalyst 9300 モデルでサポートされています。Catalyst 9300X ネットワークモジュールは、Catalyst 9300X モデルでのみサポートされています。

その他の詳細については、よくある質問(https://www.cisco.com/c/dam/en/us/products/collateral/switches/catalyst-9300-series-switches/nb-09-cat-9k-faq-cte-en.pdf)を参照してください。

電源装置

Cisco Catalyst 9300 シリーズ スイッチは、デュアル冗長電源をサポートしています。スイッチにはデフォルトで 1 つの電源が装備されますが、スイッチの発注時や後の追加注文でもう 1 つの電源を購入することができます。電源を 1 つだけ装備する場合は、常に電源ベイ #1 に装着してください。また、このスイッチには、現場交換可能なファンが 3 個付属しています。電源は Catalyst 9300 シリーズ全体で共通です。

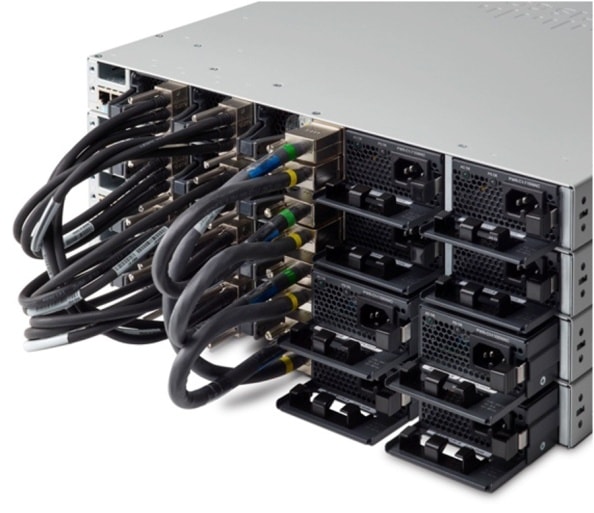

Cisco Catalyst 9300 Series Dual Redundant power supplies

図 4.

Cisco Catalyst 9300 シリーズ デュアル冗長電源

4 は、これらのスイッチで使用できる各種の電源と、使用可能な PoE 電力の一覧です。

表 4.                電源モデル

モデル

プライマリ電源

使用可能な PoE 電力

使用可能な PoE 電力

350 W セカンダリ PS 搭載時

715 W セカンダリ PS 搭載時

1100 W セカンダリ PS 搭載時

1900W セカンダリ PS 搭載時

C9300-24H

PWR-C1-1100WAC-P

830 W

1180 W

1545 W*

1930 W*

2160 W

C9300-48H

PWR-C1-1100WAC-P

822 W

1172 W

1537 W

1922 W*

2722 W

C9300-24H

PWR-C1-1900WAC-P

1630 W

1980 W

2160 W

2160 W

2160 W

C9300-48H

PWR-C1-1900WAC-P

1622 W

1972 W

2337 W

2722 W

2880 W



モデル

デフォルトの電源

使用可能な PoE 電力

350 W セカンダリ PS 搭載時

715 W セカンダリ PS 搭載時

1100 W セカンダリ PS 搭載時

C9300X-48TX

PWR-C1-715WAC-P

PoE なし

PoE なし

PoE なし

PoE なし

C9300X-48HX

PWR-C1-1100WAC-P

590 W

940

1305

1690

C9300X-48HXN

PWR-C1-1100WAC-P

690 W

1040

1405

1790

C9300X-24HX

PWR-C1-1100WAC-P

735 W

1085

1450

1835

C9300X-12Y

PWR-C1-715WAC-P

PoE なし

PoE なし

PoE なし

PoE なし

C9300X-24Y

PWR-C1-715WAC-P

PoE なし

PoE なし

PoE なし

PoE なし

C9300-24T

PWR-C1-350WAC***

PoE なし

PoE なし

PoE なし

PoE なし

C9300-48T

PWR-C1-350WAC***

PoE なし

PoE なし

PoE なし

PoE なし

C9300-24P

PWR-C1-715WAC***

445 W

720 W*

720 W*

720 W*

C9300-48P

PWR-C1-715WAC***

437 W

787 W

1152 W

1440 W*

C9300-24U

PWR-C1-1100WAC

830 W

1180 W

1440 W*

1440 W*

C9300-48U

PWR-C1-1100WAC

822 W

1172 W

1537 W

1800 W**

C9300-24UX

PWR-C1-1100WAC-P

560 W

910 W

1275 W

1440 W*

C9300-48UXM

PWR-C1-1100WAC-P

490 W

840 W

1205 W

1590 W

C9300-48UN

PWR-C1-1100WAC-P

645 W

995 W

1360 W

1745 W

C9300-24UB

PWR-C1-1100WAC

830 W

1180 W

1440 W*

1440 W*

C9300-24UXB

PWR-C1-1100WAC-P

560 W

910 W

1275 W

1440 W*

C9300-48UB

PWR-C1-1100WAC

822 W

1172 W

1537 W

1800 W**

C9300-24S

PWR-C1-715WAC-P

PoE なし

PoE なし

PoE なし

PoE なし

C9300-48S

PWR-C1-715WAC-P

PoE なし

PoE なし

PoE なし

PoE なし

C9300L-24T-4G

PWR-C1-350WAC-P

PoE なし

PoE なし

PoE なし

PoE なし

C9300L-24T-4X

PWR-C1-350WAC-P

PoE なし

PoE なし

PoE なし

PoE なし

C9300L-48T-4G

PWR-C1-350WAC-P

PoE なし

PoE なし

PoE なし

PoE なし

C9300L-48T-4X

PWR-C1-350WAC-P

PoE なし

PoE なし

PoE なし

PoE なし

C9300L-24P-4G

PWR-C1-715WAC-P

505 W

720 W*

720 W*

720 W*

C9300L-24P-4X

PWR-C1-715WAC-P

505 W

720 W*

720 W*

720 W*

C9300L-48P-4G

PWR-C1-715WAC-P***

505 W

855 W

1220 W

1440 W*

C9300L-48P-4X

PWR-C1-715WAC-P***

505 W

855 W

1220 W

1440 W*

C9300L-48PF-4G

PWR-C1-1100WAC-P

890 W

1240 W

1440 W

1440 W*

C9300L-48PF-4X

PWR-C1-1100WAC-P

890 W

1240 W

1440 W

1440 W*

C9300L-24UXG-4X

PWR-C1-1100WAC-P

880 W

1230 W

1440 W

1440 W*

C9300L-24UXG-2Q

PWR-C1-1100WAC-P

722 W

1072 W

1440 W

1440 W*

C9300L-48UXG-4X

PWR-C1-1100WAC-P***

675 W

1025 W

1390 W

1775 W

C9300L-48UXG-2Q

PWR-C1-1100WAC-P***

675 W

1025 W

1390 W

1775 W

* ポート数とポート評価による制限あり(例:24 個の PoE+ 30 W ポート = 720 W
** 設計による制限あり
*** 715 W および 1100 W PSU のアップグレードオプションが利用可能

スタック

Cisco Catalyst 9300 シリーズ スイッチモデルは、単一の仮想スイッチとしてスタッキングでき、1 つの管理プレーンとコントロールプレーンで最大 448 個のアクセスポートを利用できます。

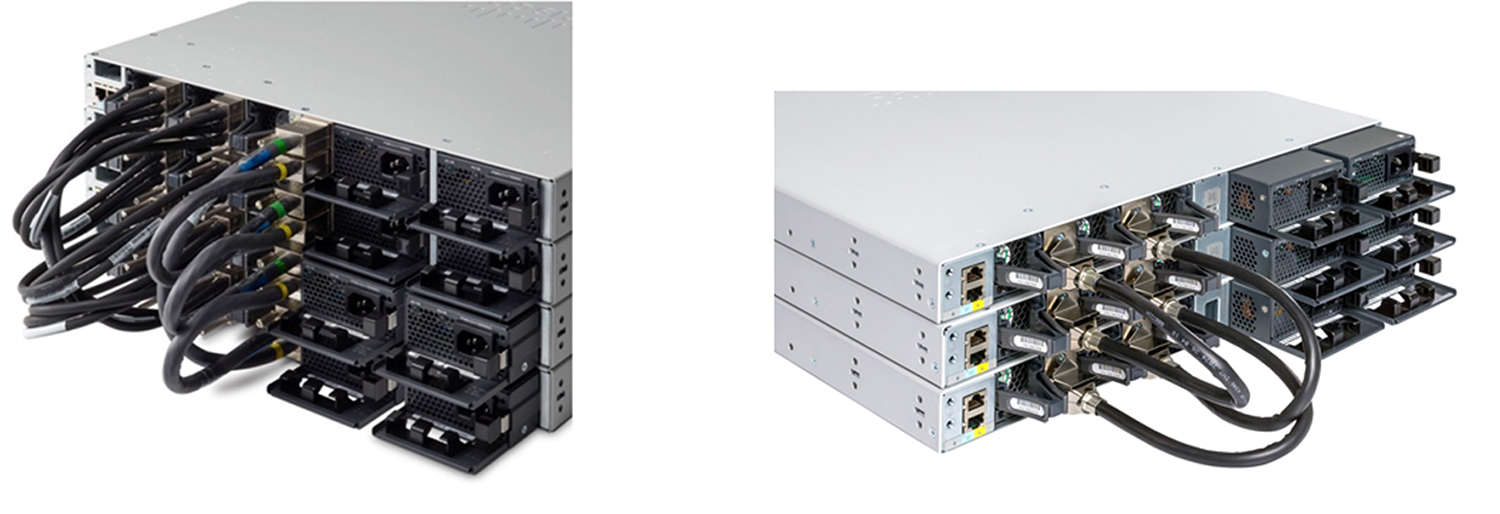

Cisco Catalyst 9300 Series modular uplink models stack (C9300/X SKUs) and fixed uplink models stack (C9300L SKUs)

図 5.

Cisco Catalyst 9300 シリーズのモジュラ アップリンク モデル スタック(C9300/C9300X SKU)および固定アップリンクモデルスタック(C9300L SKU

5 に、サポートされるスタッキングオプションの一覧を示します。

表 5.                サポートされるスタッキングオプション

モデル

スタッキングのサポート

スタッキング帯域幅のサポート

オプションのスタッキングハードウェア

メンバーの数

サポートされているスタックメンバー

C9300X SKU

StackWise-1T

1 Tbps

StackWise ケーブル

8

同じライセンスレベルで StackWise-1T の速度で他の Catalyst 9300X モデルとスタック

同じライセンスレベルで StackWise-480 の速度で C9300 SKU とスタック

C9300 SKU

StackWise®-480

480 Gbps

StackWise ケーブル

8

ライセンスレベルが同じその他の C9300 SKU

C9300 の拡張性の高い SKU は他の拡張性の高いモデルとのみスタック

C9300L SKU

StackWise-320

320 Gbps

C9300L-STACK-KIT

8

ライセンスレベルが同じその他の C9300L SKU

Catalyst 9300X Catalyst 9300 モデル間の混合スタッキングは、StackWise-480 の速度でサポートされます。

Catalyst 9300 および Catalyst 9300X Catalyst 9300 の拡張性の高いモデル(C9300-24UBC9300-24UXBC9300-48UB)間の混合スタッキングはサポートされていません。固定アップリンクモデル(C9300L SKU)を、モジュラアップリンクモデル(C9300 SKU)または他の Catalyst スイッチ(Cisco Catalyst 3850 シリーズや 3650 シリーズなど)とスタックすることはできません。Catalyst 9300 モデルを任意に組み合わせて、スタックを形成できます。これとは別に、Catalyst 9300L モデルを任意に組み合わせでスタックを形成できます。

Catalyst 9300 の上位 SKUC9300-24UBC9300-24UXBC9300-48UB)は、他の拡張性の高いモデルとスタックする必要があります。

Catalyst 9300 シリーズのモジュラアップリンクモデル(C9300X および C9300 SKU)を使用してスタックを設定できる StackWise ケーブルの長さは、0.5 m1 m3 m です。

Catalyst 9300 シリーズの固定アップリンクモデル(C9300L SKU)用のオプションの StackWise-320 キットは、つのスタックアダプタとスタッキングケーブルで構成されています。デフォルトのスタッキングケーブルは 0.5 m ですが、1 m 3 m も選択できます。表 6 に、スタック構成のアクセサリを示します。

表 6.                スタック構成のアクセサリ

モデル

説明

STACK-T1-50CM

データスタック 50 cmC9300 および C9300X SKU のケーブルオプション)

STACK-T1-1M

データスタック 1mC9300 および C9300X SKU のケーブルオプション)

STACK-T1-3M

データスタック 3mC9300 および C9300X SKU のケーブルオプション)

C9300L-STACK-KIT

C9300L SKU 専用スタックキット:2 X データスタックアダプタ、1 X データスタックケーブル

STACK-T3-50CM

データスタック 50 cm ケーブル(C9300L スタックキットのデフォルトケーブル)

STACK-T3-1M

データスタック 1 mC9300L スタックキットのケーブルオプション)

STACK T3-3M

データスタック 3 mC9300L スタックキットのケーブルオプション)



Cisco Catalyst 9300 Series fixed uplink models with optional stack kit

図 6.

Cisco Catalyst 9300 シリーズ固定アップリンクモデル、オプションのスタックキット使用

ファン

Cisco Catalyst 9300 シリーズ スイッチは、3 個の現場交換可能なファンを備え、(N+1)冗長構成をサポートします。表 7 に、ファンモジュールの部品番号を示します。

表 7.                ファン モジュール

モデル

説明

FAN-T2=

ファン モジュール

パフォーマンスと拡張性

Cisco Catalyst 9300 シリーズのパフォーマンスおよび拡張性メトリックを表 8 に示します。

表 8.                パフォーマンス仕様

説明

Catalyst 9300X モジュラアップリンクモデル

Catalyst 9300 モジュラアップリンクモデル

Catalyst 9300 の拡張性の高いモデル

Catalyst 9300L 固定アップリンクモデル

MAC アドレスの総数

32,000

32,000

64,000

32,000

IPv4 ルートの総数(ARP および学習したルート)

39,00024,000 の直接ルート、15,000 の間接ルート)

32,00024,000 の直接ルート、8000 の間接ルート)

112,00048,000 の直接ルート、64,000 の間接ルート)

32,00024,000 の直接ルート、8000 の間接ルート)

IPv6 ルーティングエントリ数

19,500

16,000

56,000

16,000

マルチキャスト ルーティング スケール

8,000

8,000

16,000

8,000

QoS スケールエントリ

4,000

5,120

18,000

5,120

ACL スケールエントリ

8,000

5,120

18,000

5,120

SKU ごとのパケットバッファ

48 ポート 5G マルチギガビット、24 ポート 10G マルチギガビット、および 12 ポート光ファイバ用の 16 MB バッファ

48 ポート 10G マルチギガビットおよび 24 ポート光ファイバ用の 32 MB バッファ

24 ポートまたは 48 ポートのギガビット イーサネット モデルでは 16 MB バッファ

24 ポートと 48 ポートのマルチギガビットでは 32 MB バッファ

24 ポートと 48 ポートのギガビット イーサネット モデルでは 32 MB バッファ

24 ポートのマルチギガビットモデル(24UXB)では 64 MB バッファ

24 ポートと 48 ポートのギガビット イーサネット モデルでは 16 MB バッファ

FnF エントリ

48 ポート 5G マルチギガビットおよび 24 ポート 10G マルチギガビットおよび 12 ポート光ファイバで 64,000 フロー 48 ポート 10G マルチギガビットおよび 24 ポート光ファイバで 128,000 フロー

24 ポートと 48 ポートのギガビット イーサネット モデルでは 64,000 フロー

24 ポートのマルチギガビットでは 128,000 フロー

24 ポートと 48 ポートのギガビット イーサネット モデルでは 128,000 フロー

24 ポートのマルチギガビットでは 256,000 フロー

24 ポートと 48 ポートのギガビット イーサネット モデルでは 64,000 フロー

DRAM

16 GB

8 GB

8 GB

8 GB

フラッシュ

16 GB

16 GB

16 GB

16 GB

VLAN IDs

4094

4094

4094

4094

スイッチ仮想インターフェイス(SVI)の総数

1000

1000

1000

1000

ジャンボ フレーム

9,198 バイト

9,198 バイト

9,198 バイト

9,198 バイト

Catalyst 9300 シリーズのスタックあたりの総ルーテッドポート数

448

448

448

416

表 9.                帯域幅の仕様

SKU

スイッチング容量

スタッキングによるスイッチング容量

転送レート

スタッキングによる転送レート

C9300X-48TX

2,000 Gbps

3,000 Gbps

1488 Mpps

2232 Mpps

C9300X-48HX

2,000 Gbps

3,000 Gbps

1488 Mpps

2232 Mpps

C9300X-48HXN

2,000 Gbps

3,000 Gbps

1488 Mpps

2232 Mpps

C9300X-24HX

880 Gbps

1,880 Gbps

327.38 Mpps

1398.80 Mpps

C9300X-12Y

1,000 Gbps

2,000 Gbps

744.04 Mpps

1488 Mpps

C9300X-24Y

2,000 Gbps

3,000 Gbps

1488 Mpps

2232 Mpps

C9300-24T

208 Gbps

688 Gbps

154.76 Mpps

511.90 Mpps

C9300-48T

256 Gbps

736 Gbps

190.47 Mpps

547.62 Mpps

C9300-24P

208 Gbps

688 Gbps

154.76 Mpps

511.90 Mpps

C9300-48P

256 Gbps

736 Gbps

190.47 Mpps

547.62 Mpps

C9300-24U

208 Gbps

688 Gbps

154.76 Mpps

511.90 Mpps

C9300-48U

256 Gbps

736 Gbps

190.48 Mpps

547.62 Mpps

C9300-24UX

640 Gbps

1120 Gbps

476.19 Mpps

833.33 Mpps

C9300-48UXM

580 Gbps

1060 Gbps

431.54 Mpps

788.69 Mpps

C9300-48UN

640 Gbps

1120 Gbps

476.19 Mpps

833.33 Mpps

C9300-24UB

208 Gbps

688 Gbps

154.76 Mpps

511.90 Mpps

C9300-48UB

256 Gbps

736 Gbps

190.48 Mpps

547.62 Mpps

C9300-24UXB

640 Gbps

1120 Gbps

476.19 Mpps

833.33 Mpps

C9300-24H

208 Gbps

688 Gbps

154.76 Mpps

511.90 Mpps

C9300-48H

256 Gbps

736 Gbps

190.48 Mpps

547.62 Mpps

C9300-24S

208 Gbps

688 Gbps

154.76 Mpps

511.90 Mpps

C9300-48S

256 Gbps

736 Gbps

190.47 Mpps

547.62 Mpps

C9300X-12Y

1,000 Gbps

2,000 Gbps

744.04 Mpps

1488 Mpps

C9300X-24Y

2,000 Gbps

3,000 Gbps

1488 Mpps

2232 Mpps

C9300L-24T-4G

56 Gbps

376 Gbps

41.66 Mpps

279.76 Mpps

C9300L-24T-4X

128 Gbps

448 Gbps

95.23 Mpps

333.33 Mpps

C9300L-48T-4G

104 Gbps

424 Gbps

77.38 Mpps

315.48 Mpps

C9300L-48T-4X

176 Gbps

496 Gbps

130.95 Mpps

369.05 Mpps

C9300L-24P-4G

56 Gbps

376 Gbps

41.66 Mpps

279.76 Mpps

C9300L-24P-4X

128 Gbps

448 Gbps

95.23 Mpps

333.33 Mpps

C9300L-48P-4G

104 Gbps

424 Gbps

77.38 Mpps

315.48 Mpps

C9300L-48P-4X

176 Gbps

496 Gbps

130.95 Mpps

369.05 Mpps

C9300L-48PF-4G

104 Gbps

424 Gbps

77.38 Mpps

315.48 Mpps

C9300L-48PF-4X

176 Gbps

496 Gbps

130.95 Mpps

369.05 Mpps

C9300L-24UXG-4X

272 Gbps

592 Gbps

202.38 Mpps

440.47 Mpps

C9300L-24UXG-2Q

352 Gbps

672 Gbps

261.90 Mpps

500.00 Mpps

C9300L-48UXG-4X

392 Gbps

712 Gbps

291.66 Mpps

529.76 Mpps

C9300L-48UXG-2Q

472 Gbps

792 Gbps

351.19 Mpps

589.28 Mpps

すべてのモデルは、IPv4 IPv6 の両方でワイヤスピードのノンブロッキング パフォーマンスで動作します。上の表の転送レートは、64 バイトの IPv4 パケットサイズで測定されたものです。

SD-Access アーキテクチャ

もし IT 部門 に時間を与えられるとしたらどうしますか。セキュリティを損なうことなく、ユーザーや端末を問わないあらゆるアプリケーションへのネットワークアクセスを提供しますか。SD-Access は、業界初となる、ネットワークエッジからクラウドへのポリシーベースの自動化です。それが、デジタルネットワークの基盤となる Cisco SD-Access です。Cisco DNA の原則に基づく SD-Access では、エンドツーエンドのセグメンテーションにより、ネットワークを直接再設定せずに、ユーザー、端末、アプリケーションのトラフィックを分離できます。組織はユーザーまたは端末を問わずネットワークのどのアプリケーションにも適切なポリシーを適用することができます。これは、セキュリティを損なわずに、すべての場所で一貫性のあるユーザーエクスペリエンスを生み出す、LAN WLAN にまたがる単一のネットワークファブリックによって実現されます。

現在、ネットワークを管理してビジネス成果を促進していく上で多くの課題があります。このような制限はマニュアル構築や断片化されたツール製品が原因で生じます。SD-Access は以下を提供します。

      運用コストを削減し、ビジネスの迅速性を向上させる変換管理ソリューション

      有線およびワイヤレスネットワークのプロビジョニングとポリシーの一貫した管理

      ネットワーク セグメンテーションとグループベースポリシーの自動化

      迅速な問題解決とキャパシティプランニングを実現するコンテキストに基づいた洞察

      サードパーティ製ソリューションとの統合に対応したオープンかつプログラム可能なインターフェイス。

主なユースケースでの SD-Access による解決の概要については、「SD-Access Solution Overview」を参照してください。

プラットフォームの利点

Cisco IOS XE により、ネットワーク自動化によるネットワークの設定、運用、モニターリングにまったく新しいパラダイムが展開されます。シスコの自動化ソリューションはオープンかつ標準ベースであり、ネットワークデバイスのライフサイクル全体をカバーします。以下のような多様な自動化メカニズムが用意されています。

      デバイスプロビジョニングの自動化は、Cisco Catalyst スイッチをネットワークに初めて導入した際に、そのソフトウェアイメージのアップグレードと、コンフィギュレーション ファイルのインストールプロセスを自動化する機能です。シスコでは、プラグアンドプレイなどのターンキーソリューション、および自動化された手軽な導入を可能にするゼロタッチプロビジョニング(ZTP)やブート前実行環境(PXE)などのすぐに使用できるツールを提供しています。

      API 主導型の構成が、Cisco Catalyst 9300 シリーズなどの最新のネットワークスイッチによって実現します。構成外部ツール(既製製品とカスタム製品)向けに、多様な自動化機能をサポートし、YANG データモデルを使用した NETCONFRESTCONFGNMI での堅牢なオープン API を提供して、ネットワークリソースのプロビジョニングを自動化します。

      きめ細かな可視性により、スイッチから宛先にデータをストリーミングする、モデル駆動型のテレメトリが実現します。ストリーミングされるデータは、YANG モデルのデータセットに対するサブスクリプションを通じて特定されます。サブスクライブされたデータセットは、指定された間隔で宛先にストリーミングされます。さらに、Cisco IOS XE によってプッシュモデルが実現します。ほぼリアルタイムのネットワークモニタリングが可能であるため、障害をすばやく検出して修復することができます。

      シームレスなソフトウェアアップグレードとパッチ適用により、OS の復元力を支援します。Cisco IOS XE はパッチ適用をサポートして、定期的なメンテナンスリリースの合間に、重大なバグやセキュリティ上の脆弱性に対する修正を提供します。それにより、次回のメンテナンスリリースを待つことなくパッチを追加できるようになっています。

セキュリティ

      暗号化されたトラフィック分析(ETAは、アクセスレイヤからの暗号化トラフィック内でマルウェアを特定するための、独自の機能です。暗号化されるトラフィックが増え続ける中で、各種のレイヤでネットワークのセキュリティを保護するには、この機能が提供する可視性によって脅威を検出することが不可欠です。

      AES-256 MACsec 暗号化は、スイッチ間でパケットを認証し暗号化するための IEEE 802.1AE 標準です。Cisco Catalyst 9300 シリーズ スイッチは、256 ビットおよび 128 ビットの Advanced Encryption StandardAES)をサポートしており、最も安全性の高いリンク暗号化を実現しています。

      IPSec 暗号化は、サイト間のセキュアなエンドツーエンド暗号化トラフィックとクラウドへの接続を提供します。C9300X モデルは、最大 100 Gbps のラインレート IPSEC をサポートし、妥協のない安全な接続を提供します。

      Cisco Trust Anchor テクノロジーで構築された Trustworthy ソリューションにより、シスコ製品のための、安全性の高い基盤が提供されます。Catalyst 9300 シリーズでは、こうしたテクノロジーによりハードウェアとソフトウェアの信頼性のアシュアランスを可能にしてサプライチェーンの信頼性を高め、ソフトウェアとファームウェアへの中間者攻撃を大幅に軽減できます。Trust Anchor の機能には、次のようなものがあります。

    イメージの署名:暗号化で署名されたイメージは、ファームウェア、BIOS、およびその他のソフトウェアが正規のものであり、改ざんされていないことを保証します。システムのブート時に、システムのソフトウェア署名の整合性が確認されます。

    セキュアブート:シスコのセキュアブートテクノロジーは、ブートシーケンスの信頼チェーンを永続的なハードウェアに固定し、ユーザーの権限レベルにかかわらず、システムの通常状態や実行されるソフトウェアに対する脅威を緩和します。不正に改ざんされたファームウェアに対しても、多層保護が実現します。

    Cisco Trust Anchor モジュール:改ざん耐性と強力な暗号化を備えた単一チップのソリューションにより、ハードウェアの信頼性のアシュアランスが提供され、製品が一意に識別されるので、シスコが提供元を確認することができます。それにより、製品が本物であることが保証されます。

クラウドセキュリティ

      Umbrella DNS の統合:

マネージド サービス プロバイダに依存する中小規模のネットワークでは、Catalyst 9300 シリーズ スイッチで Cisco Umbrella エージェントを直接ホストできるようになりました。これによってユーザーまたはグループレベルの粒度で DNS のフィルタリングポリシーのカスタマイズが容易になり、MSP によるポリシーの発行に依存することなく BYOD ユーザーや IoT ゲスト、企業ユーザーなどが悪意のあるもしくは不適切な Web サイトにアクセスするのを防止できます。また、信頼できるアプリケーションに対してクラウドに直接アクセスするのを許可することで、帯域幅の使用を最適化することもできます。デバイスごとに Cisco DNA Advantage のライセンスと Umbrella のライセンスが必要です。

Service Assurance

      Cisco ThousandEyes の統合:

ネットワークからアプリまで、画期的な可観測性で、ユーザー、従業員、パートナーに優れたネットワークとサービスエクスペリエンスを提供します。Cisco ThousandEyes ネットワークテストは、Cisco DNA Advantage ライセンスを使用して Cisco Catalyst 9300 シリーズ スイッチに統合されました。これによりキャンパスの境界を越えた可視性が得られるため、問題を迅速に解決できます。Cisco ThousandEyes ネットワークとアプリケーションの模擬テストのライセンスは、3 年間、5 年間、または 7 年間のサブスクリプションで Cisco DNA Advantage オプションを選択すると、デフォルトで含まれます。各 Catalyst 9300 Cisco DNA Advantage サブスクリプションでは、Cisco ThousandEyes エンタープライズ エージェントから 5 分ごとに 1 回の Cisco ThousandEyes ネットワークまたは Web テスト(1 ヵ月あたり 22 ユニット)に相当する、顧客ごとに 1 ヵ月あたり最大 110,000 ユニットの Cisco ThousandEyes テストを実行できます。

復元力と高可用性

      StackWise-1TCisco Catalyst 9300 シリーズのモジュラアップリンクモデル(C9300X SKU)は、StackWise-1T により、業界最高レベルのバックパネルスタック帯域幅ソリューション(1Tbps)をサポートします。StackWise-1T には、専用のスタックケーブルを使ってスイッチの背面にある特殊なコネクタで最大 8 台のスイッチを設定できます。

      StackWise-480Cisco Catalyst 9300 シリーズのモジュラアップリンクモデル(C9300 SKU)は、StackWise-480 により、高速のバックパネルスタック帯域幅ソリューション(480 Gbps)をサポートします。StackWise-480 には、専用のスタックケーブルを使ってスイッチの背面にある特殊なコネクタで最大 8 台のスイッチを設定できます。

      StackWise-320Cisco Catalyst 9300 シリーズの固定アップリンクモデル(C9300L SKU)は、StackWise-320 により、スタック帯域幅ソリューション(320 Gbps)をサポートします。StackWise-320 には、専用のスタックケーブルを使ってスイッチの背面にある特殊なスタックキットで最大 8 台のスイッチをオプションで設定できます。

      Cisco StackPowerCisco StackPower は、スタックの電源をすべてのスイッチ間で共通のリソースとして共有できる画期的な電源相互接続システムです。これにより、スタック内の任意のスイッチに電源を 1 台追加して、スタックメンバーに電源の冗長性を提供したり、電力を共有プールに追加したりすることが可能になります。StackPower スタックには、スイッチの背面にある特殊なコネクタで最大 4 台のスイッチを設定できます。ただし、XPS-2200 アプライアンスを使用すると、最大 8 台のスイッチを StackPower スタックに設定できます。Cisco StackPower は、モジュラ アップリンク スタック(C9300 および C9300X SKU)を備えたモデルでのみサポートされます。C9300X モデルは StackPower+ をサポートし、C9300 モデルと比較して、StackPower ケーブル経由でより多くの電力を供給します。

Cisco Catalyst 9300 Series StackPower

図 7.

Cisco Catalyst 9300 シリーズ StackPower

      高可用性:Catalyst 9300 シリーズは、次のような高可用性機能をサポートしています。

    クロススタック EtherChannelCisco EtherChannel 技術をスタック内の異なるメンバーに構成して、高い復元力を実現します。

    Flexlink+Flexlink+ では、アクティブおよびバックアップ インターフェイスまたはポートチャネルを設定できます。これにより、スパニングツリープロトコル(STP)を使用せずにレイヤ 2 フェールオーバーの冗長性を提供できます。

    Extended Fast Software Upgrade を使用すると、スタンドアロン構成とスタック構成の両方で、プラットフォーム ソフトウェアをアップグレードしたり、トラフィックへの影響を 30 秒未満にしてシステムをリロードしたりできます。

    IEEE 802.1s マルチ スパニングツリー プロトコル(MSTP):スパニングツリータイマーから独立した高速のスパニングツリー コンバージェンスを実現します。また、レイヤ 2 ロードバランシングと分散処理の利点も得られます。

    Per-VLAN Rapid Spanning TreePVRST+):VLAN ごとのスパニングツリーベースで高速のスパニングツリー(IEEE 802.1w)再コンバージェンスを実現し、MSTP よりもシンプルな設定を実現します。MSTP および PVRST+ モードでは、スタック接続されたユニットは、単一のスパニングツリーノードとして動作します。

    スイッチポートの自動回復機能(「Err-disable」回復):ネットワークエラーで無効になったリンクに対して、自動的に再有効化が試行されます。

    Catalyst 9300 シリーズ プラットフォームでは、フェールオーバーが 50 ms 未満のスタッカブルソリューションによって、最高度の NSF/SSO 復元性アーキテクチャが実現します。

    Catalyst 9300 シリーズ スイッチのスタックでワイヤレス機能が有効になっている場合、ステートフル スイッチオーバーによってワイヤレスネットワークは常時オンになります。

ディープ バッファ テクノロジー

Cisco Catalyst 9300 の拡張性の高いモデルは、豊富なマルチメディア ロスレス コンテンツ配信の要件に対応するディープバッファを備えています。さらに導入の柔軟性を実現する幅広いアップリンク選択を備えた固定型アクセスソリューションにおける大規模なルーティングテーブルにも対応します。

Flexible Netflow

      Flexible NetflowFnF):Cisco IOS ソフトウェア FNF は、次世代のフロー可視性テクノロジーです。柔軟性と拡張性を向上させることで、ネットワーク インフラストラクチャの最適化、運用コスト削減、キャパシティプランニングとセキュリティインシデント検出の向上を実現します。Catalyst 9300 シリーズは、48 ポート、24 ポート、および 12 ポートモデルで最大 64,000 のフローエントリをサポートし、マルチギガビットモデルで最大 128,000 のフローエントリをサポートします。

アプリケーションの可視性と制御

      NBAR2Cisco Catalyst 9000 スイッチでは次世代型 Network-Based Application RecognitionNBAR2)により、最大 1,400 の既知の事前定義済みアプリケーションシグニチャ、最大 150 の暗号化アプリケーションに対応する、高精度のアプリケーション分類技術が実現しています。これに含まれる一般的なアプリケーションとしては、SkypeOffice 365Microsoft LyncCisco Webex®Facebook などがあります。他にも、容易に設定できる事前定義済みアプリケーションが多数あります。NBAR2 はエンドユーザーによるアプリケーション使用を識別、制御、モニターするための重要なツールをネットワーク管理者に提供するとともに、ユーザーエクスペリエンスの品質を確保し、悪意のある攻撃からネットワークを保護します。NBAR2 FNF を活用して、Cisco Prime®Cisco Stealthwatch®、準拠している任意のサードパーティ製ツールなど、サポートされている NetFlow コレクタに対し、ネットワーク内のアプリケーションのパフォーマンスとアクティビティをレポートします。

QoS

      優れた QoSCisco Catalyst 9300 シリーズは、通常のネットワーク速度の 10 倍であってもトラフィックフローを安定させることができるインテリジェントなサービスを備え、ギガビットイーサネットの速度を実現します。業界をリードするクロススタックマーキング、分類、およびスケジュールのメカニズムにより、データ、音声、およびビデオのトラフィックをワイヤスピードで配信する優れたパフォーマンスを実現します。この優れた QoS には、きめ細かいワイヤレス帯域幅管理と公平な共有、802.1p サービスクラス(CoS)と DiffServ コードポイント(DSCP)フィールド分類、シェイプドラウンドロビン(SRR)スケジューリング、設定情報レート(CIR)、1 ポートあたり 8 つの出力キューなどが含まれます。

サービスディスカバリ

      マルチキャスト DNSmDNS)ゲートウェイ:このサービス検出ゲートウェイ機能は、ネットワーク全体のプリンタ、Apple TV、ファイルサービスなど、Apple mDNSBonjour)プロトコルを使用してアドバタイズされたサービスの共有を促進します。管理者は、ネットワーク内のユーザーがどのサービスを表示したり、アクセスしたりできるかを定義するポリシーを作成できます。この機能は、個人所有デバイスの持ち込み(BYOD)の展開を促進します。

スマートオペレーション

      WebUIWebUI は組み込み GUI ベースのデバイス管理ツールです。デバイスをプロビジョニングしたり、デバイスの展開および管理性を簡素化したり、ユーザーエクスペリエンスを向上させたりする機能を提供します。デフォルトのイメージが用意されているため、何かを有効化したりデバイスにライセンスをインストールしたりする必要はありません。WebUI を使用すれば、CLI の専門知識がなくても、構成を構築し、デバイスのモニターリングとトラブルシューティングを行うことができます。

      効率的なスイッチ運用*Cisco Catalyst 9300 シリーズ スイッチでは、RJ-45 ポートの Energy Efficient EthernetEEE)と、クラス最高の電力管理および電力消費機能の低電力での運用により、電力節減の最適化が実現します。Cisco Catalyst 9300 シリーズのポートは省電力モードに対応しているため、未使用のポートを低消費電力状態に移行させることができます。この他、効率的なスイッチ動作機能として、次のものがあります。

    ポート単位の消費電力コマンド:ポートごとの最大電力設定をコマンドで指定できます。

    ポート単位の PoE 電力検知:実際の消費電力を測定し、電気機器をよりインテリジェントに制御できます。PoE MIB:電力の使用状況を予測的に把握して、さまざまな電力レベルのしきい値を設定できます。

      RFID タグ:Catalyst 9300 シリーズ スイッチには、市販の RFID リーダーを使用して資産管理と在庫管理を簡単に行うことができる、RFID タグが組み込まれています。

      ブルービーコン:Catalyst 9300 シリーズ スイッチではブルービーコン LED がサポートされており、アクセスされているスイッチを簡単に識別することができます。

オープンスタンダードベースのファブリック

Cisco Catalyst 9300 シリーズ スイッチは、オープン API を介して、BGP-EVPN コントロールプレーンを備えた VXLAN などの最新のファブリックテクノロジーをサポートしています。このテクノロジーは、オープンスタンダードベースのファブリックを柔軟に構築し、インフラストラクチャ、ユーザー、データを保護します。このファブリックアーキテクチャは、豊富なユニキャストおよびマルチキャストプロトコルをサポートし、トラフィックのルーティングやブリッジングを最適化します。また、統合キャンパスサービスもサポートしています。そのため、オープン API を介して自動化でき、ネットワークを効果的に設定およびモニターリングできます。

プログラマビリティ

Cisco IOS-XE は、NETCONFRESTCONFgNMI など、プロビジョニングと設定を簡素化するオープンスタンダードベースの API を備えています。そのため、ネットワーク管理者が新しいネットワークデバイスをプロビジョニングする際の時間を節約でき、手動設定で発生することが多い人的ミスを防止できます。ゼロタッチプロビジョニングとさまざまな Devops ツールキットを統合することで、ネットワーク管理者はデバイスをネットワークにオンボーディングするために必要な時間とリソースを大幅に削減できます。gRPC および gNMI によるモデル駆動型テレメトリを通じてリアルタイムの統計情報を収集できるため、さまざまなヘルスモニターリングツールを統合して、環境を最適化し、潜在的な問題に関するアラートに基づいてトラブルシューティングを行えます。

高性能 IP ルーティング

Cisco Catalyst 9300 シリーズ スイッチに搭載された Cisco Express Forwarding ハードウェア ルーティング アーキテクチャは、高性能 IP ルーティングを実現します。次の要素を基盤としています。

      Network Essentials スタックを使用する小規模ネットワークルーティング用途向けに、IP ユニキャスト ルーティング プロトコル(スタティック、Routing Information Protocol バージョン 1RIPv1)、RIPv2RIPngOpen Shortest Path FirstOSPF)、ルーテッドアクセスなど)がサポートされます。等コストルーティング:スタック全体にわたりレイヤ 3 のロードバランシングと冗長性を提供します。

      高度な IP ユニキャスト ルーティング プロトコル(Full Open Shortest Path FirstOSPF)、Enhanced Interior Gateway Routing ProtocolEIGRP)、Border Gateway Protocol Version 4BGPv4)、Intermediate System-to-Intermediate System Version 4IS-ISv4)を含む)がサポートされ、ロードバランシングとスケーラブルな LAN 構築が実現します。IPv6 ルーティング(OSPFv3 および BGPv6 を使用)はハードウェアレベルでサポートし、最大のパフォーマンスを発揮します。

      IP マルチキャストルーティング用の Protocol-Independent MulticastPIM)がサポートされます。これには、PIM スパースモード(PIM SM)や送信元特定マルチキャスト(SSM)が含まれます。

      インターフェイスで IPv6 アドレッシングがサポートされ、show コマンドを使用したモニターリングとトラブルシューティングが可能です。

オーディオ ビデオ ブリッジ(AVB

Cisco IOS XE ソフトウェアリリース 16.8 以降、Cisco Catalyst 9300 シリーズは IEEE 802.1 AVB 規格をサポートしています。この規格では、レイヤ 2 イーサネットによるネットワークを介して、低遅延の時刻同期された AV ストリーミングサービスの信頼性の高い配信を行う手段が提供されます。また新しいサービスと異なるベンダーの AV 機器を統合し、相互運用することも容易になります。

利点

      ジッターと遅延を低減したことで QoE を改善し、高品質な AV の時刻同期配信を実現します。

      広範囲にわたる複雑な AV インフラストラクチャを含むネットワーク環境に展開されているアプリケーションに拡張性を与えます。

      配線が減り(CapEx の削減)、ライセンス料が発生しない
OpEx の削減)ことで総所有コスト(TCO)を削減できます。

サポートされている AVB および特定のモデルの詳細については、https://www.cisco.com/jp/go/avb を参照してください。

マルチギガビット イーサネット テクノロジー:Cisco マルチギガビット イーサネット テクノロジーによって、従来のカテゴリ 5e/6 以上のケーブルで 1 10 Gbps の帯域幅速度を実現できます。この技術により、802.11ac Wave 2 の急激な増大や Wi-Fi 6 および新しいワイヤレスアプリケーションに伴う帯域幅急拡大のニーズにも、現行の配線インフラストラクチャを置き換えることなく対応することが可能です。

マルチプロトコル ラベル スイッチング(MPLS

Cisco Catalyst 9300 シリーズ スイッチは、マルチプロトコル ラベル スイッチング(MPLS)をサポートしています。MPLS は、レイヤ 2(データリンクレイヤ)スイッチングのパフォーマンスと機能に加え、レイヤ 3(ネットワークレイヤ)ルーティングで実証済みの拡張性を兼ね備えています。MPLS を使用すると、ネットワーク使用率の瞬間的な急増に対応できるだけでなく、既存のネットワーク インフラストラクチャを犠牲にすることなくサービスを差別化することができます。MPLS サポートには以下のものが含まれています。

      MPLS L3 VPNMPLS バーチャル プライベート ネットワーク(VPN)は、マルチプロトコル ラベル スイッチング(MPLS)プロバイダ コア ネットワークによって相互接続された一連のサイトで構成されます。各カスタマー サイトでは、1 つ以上のカスタマー エッジ(CE)デバイスが、1 つ以上のプロバイダ エッジ(PE)デバイスに接続されます。

      VPLSVPLS(仮想プライベート LAN サービス)により、企業では、サービスプロバイダから提供されたインフラストラクチャを介して、複数のサイトからのイーサネットベースの LAN をまとめてリンクすることが可能になります。

      EoMPLSAny Transport over MPLSAToM)の 1 つのカテゴリである EoMPLS は、MPLS バックボーン上でレイヤ 2 パケットを転送します。

      MPLS over GREGRE トンネリングを使用して MPLS/VPLS パケットを非 MPLS ネットワーク上でトンネリングできるように、L3VPN over GRE および VPLS over GRE がサポートされています。

Power over Ethernet のリーダーシップ

Cisco Universal Power over EthernetCisco UPOE® および Cisco UPOE+):PoE に対応しているため、PoE 対応デバイスの電源を屋内 AC コンセントから個別に引く必要はなく、PoE を使わずに IP フォンや WLAN を導入した場合に必要となる電源ケーブルや配線コストを省くことができます。Cisco UPOE IEEE PoE+ 標準規格を拡張し、ポートあたりの供給電力を 60 W に倍増させます。それにより、仮想デスクトップ端末、IP タレット、コンパクトスイッチ、ビル管理ゲートウェイ、LED ライト、ワイヤレスアクセスポイント、IP Phone など、高い電力を必要とする広範なデバイスに、ネットワーク電力を円滑に提供できるようになります。スマートビルディングおよび IoT アプリケーション向けに設計された Cisco Catalyst 9300 UPOE+ スイッチ(最大 90W PoE 電力を供給)は、1 本のケーブルで、ワイヤレスアクセスポイント、デジタルサイネージ、セキュリティカメラ、PTZ 機能を備えたサーマルカメラ、LED 照明器具、大型ディスプレイ画面などの電源装置にデータと電力を供給できます。UPOE+ を使用すると、許可を必要とせずに、ケーブル接続と設置コストを削減できます。また、電力を多く消費するデバイスデイジーチェーンの応用、リアルタイムなデバイス情報の取得、中央管理とリモート制御、迅速かつ柔軟なデバイス設置などが可能になります。このため、電気コンセントの近くではなく、実用的な場所にデバイスを配置できます。

Catalyst 9300 シリーズのモジュラアップリンク(C9300 および C9300X SKU)モデルは、Cisco UPOE+Cisco UPOEPoE+PoE をサポートしているため、最大範囲のネットワーク電力ニーズに対応します。

Catalyst 9300 シリーズ固定アップリンク(C9300L SKU)モデルは、Cisco UPOE または PoE+ および PoE をサポートします。

10 および 11 は、さまざまな PoE のニーズに応じるために必要な電源の組み合わせを示します。

表 10.             Catalyst 9300 シリーズのモジュラアップリンク PoE/PoE+ モデル(C9300-xxP SKU)の電源装置要件

24 ポート PoE スイッチ

48 ポート PoE スイッチ

全ポートで PoE(ポートあたり 15.4 W

PWR-C1-715WAC/PWR-C1-715WAC-P/PWR-C1-715WDC X 1

PWR-C1-1100WAC/PWR-C1-1100WAC-P X 1 または PWR-C1-715WAC/PWR-C1-715WAC-P/PWR-C1-715WDC X 2

全ポート PoE+ 対応(ポートあたり 30 W

PWR-C1-1100WAC/PWR-C1-1100WAC-P X 1 または PWR-C1-715WAC/PWR-C1-715WAC-P/PWR-C1-715WDC X 2

PWR-C1-1100WAC/PWR-C1-1100WAC-P X 2 または PWR-C1-1100WAC/PWR-C1-1100WAC-P および 1 PWR-C1-715WAC/PWR-C1-715WAC-P/PWR-C1-715WDC X 1

表 11.             Catalyst 9300 シリーズ UPOE モデル(C9300-xxU/UB/UXM/UNC9300L-xxUXG-xx SKU)の電源ユニット要件



24 ポート Cisco UPOE スイッチ

48 ポート Cisco UPOE スイッチ

48 ポートおよび 24 ポートのマルチギガビット Cisco UPOE スイッチ*

すべてのポート(24 ポートスイッチ)または最大 30 ポート(48 ポートスイッチ)の Cisco UPOE(ポートあたり 60 W)および IEEE 802.3bt type

PWR-C1-1100WAC/PWR-C1-1100WAC-P X 1 および PWR-C1-715WAC/PWR-C1-715WAC-P/PWR-C1-715WDC X 2

PWR-C1-1100WAC/PWR-C1-1100WAC-P X 2

PWR-C1-1100WAC/PWR-C1-1100WAC-P X 2

表 12.             Catalyst 9300 シリーズ UPOE+ モデル(C9300-xxH SKU)の電源ユニット要件



24 ポート Cisco UPOE+ スイッチ

48 ポート Cisco UPOE+ スイッチ

Cisco UPOE+(ポートあたり 90 W)および 21 ポートの IEEE 802.3bt type424 ポートおよび 48 ポートスイッチ)

PWR-C1-1100WAC/PWR-C1-1100WAC-P X 1 および PWR-C1-715WAC/PWR-C1-715WAC-P/PWR-C1-715WDC X 2

2 PWR-C1-1100WAC/PWR-C1-1100WAC-P または 2 PWR-C1-1900WAC-P

表 13.             Catalyst 9300 シリーズの固定アップリンク PoE/PoE+ モデル(C9300L-xxP SKU)の電源装置要件

24 ポート PoE スイッチ

48 ポート PoE スイッチ

全ポートで PoE(ポートあたり 15.4 W

1 PWR-C1-715WAC-P/PWR-C1-715WDC

PWR-C1-1100WAC-P X 1 または PWR-C1-715WAC-P X 2

全ポート PoE+ 対応(ポートあたり 30 W

PWR-C1-1100WAC-P X 1 または PWR-C1-715WAC-P/PWR-C1-715WDC X 2

PWR-C1-1100WAC-P X 2 または PWR-C1-1100WAC-P X 1 および PWR-C1-715WAC-P/PWR-C1-715WDC X 1

      無停止型 PoE無停止型 PoE により、PoE の電力がスイッチのリロード中にも維持されます。これは、PoE 受電ライトなどの IoT エンドポイントにとって重要な機能です。これにより、スイッチのリブート中も電源が確保されます。

      高速 PoEスイッチの電源が復旧すると、オペレーティングシステムが完全にロードされるのを待つことなく、PoE がエンドポイントへの電力供給を開始します。そのため、エンドポイントの起動時間が短縮されます。

* C9300-48UN C9300-24UX C9300-48UXM PWR-C1-1100WAC-P プラチナランクの電源で利用できます。プラチナランクの電源は効率性に優れ、運用コストを削減できます。
* PWR-C1-1100WAC-UP および PWR-C1-715WAC-UP プラチナランクの電源のアップグレードオプションを使用してデフォルトの AC 電源を 1100 W または 715 W にアップグレードできます。

ソフトウェア要件

アクセススイッチング向け Cisco DNA ソフトウェア Cisco Catalyst 9300 シリーズにご利用いただけます。

Cisco DNA Software for Access Switching は、エンタープライズキャンパスとブランチオフィス向けの包括的なソリューションです。Cisco DNA for Access Switching を使用することで、エンタープライズキャンパス全体およびすべてのブランチ拠点にわたって、アクセススイッチ、集約スイッチ、コアスイッチを簡単かつ経済的に展開できます。

Cisco DNA Subscription for Switching は、デジタルジャーニーのナビゲートに役立つ、バインドされていないネットワークをオープンで拡張性の高いアーキテクチャで提供します。このサブスクリプション製品では購入プロセスがシンプル化されており、低い開始コストと柔軟な条件が用意されています。このサブスクリプションには、Cisco DNA のすべての機能と Cisco SD-Access を備えた Cisco DNA Advantage が含まれており、ISE BaseISE Plus、および StealthWatch とバンドルされています。

Cisco Catalyst 9300 シリーズ向け Cisco DNA Software の発注情報については、https://www.cisco.com/c/ja_jp/products/software/one-access/switching-part-numbers.html を参照してください。

Cisco Catalyst 9300 シリーズ スイッチは、Cisco IOS XE 16.5.1a 以降のリリースで実行されますが、次の例外があります。Catalyst 9300 シリーズの 1G ファイバモデル(C9300-xxS SKU)は、Cisco IOS XE 16.11.1a 以降のリリースでサポートされます。Catalyst 9300 シリーズの固定アップリンクモデル(C9300L SKU)は、Cisco IOS XE 16.11.1b 以降のリリースでサポートされます。このソフトウェアリリースには、「プラットフォームの利点」の項に記載されている機能がすべて含まれています。

ライセンス

パッケージ

Cisco Catalyst 9000 ファミリースイッチでは、基本ライセンスとアドオンライセンスというシンプルなライセンスパッケージを新たに採用しています。

      永久ライセンスパッケージは、ハードウェアに関連付けられている、Network Essentials Network Advantage ライセンスオプションで構成されます。これらのオプションの間にある基本ライセンスパッケージは、スイッチングの基盤、管理の自動化、トラブルシューティング、高度なスイッチング機能を適用対象にしています。これらのネットワークライセンスは無期限です。

サブスクリプション ライセンス パッケージは Cisco DNA Essentials および Cisco DNA Advantage オプションで構成されています。オンボックスの機能のほか、このパッケージでは、スイッチだけでなく Cisco DNA Center でもシスコのイノベーションとなる機能を得られます。Cisco DNA サブスクリプション ライセンスは、構成時に必須です。Cisco DNA ソフトウェアライセンスで、お客様は組み込みの SWSS を受け取ります。この SWSS では、24 時間 365 日対応の Cisco Technical Assistance CenterTAC)のサポート、ソフトウェア リリース アップデート、高度なサポート分析、および指定されたサービス管理が提供されます。これは、Cisco DNA ソフトウェア サブスクリプション スタック(Cisco DNA Essentials または Advantage)に対してのみ有効です。

注:永久ネットワークスタックを含む完全なハードウェアサポートの場合、お客様は、24 時間 365 日対応の Cisco Technical Assistance CenterTAC)サポート、プロアクティブなセキュリティと製品アラート、および製品ライフサイクル管理を利用するために、Smart Net Total Care が必要です。ハードウェアサポートの追加オプションは、マルチベンダー シスコ ソリューション環境向け Solution Support です。

ライセンスの消費方法はパッケージごとにわかりやすく設定されています。永久ライセンスは有効期限がなく永続的ですが、サブスクリプション ライセンスは 35 または 7 年間の期間を指定して購入する必要があります(したがって「期間ベースのライセンス」とも呼ばれます)。表 13 に、購入する必要のある、永久ライセンスとサブスクリプション ライセンスの組み合わせを示します。

表 14.             ライセンスの組み合わせ

Cisco DNA Essentials

Cisco DNA Advantage

Network Essentials

対応**

対応**

Network Advantage

非対応*

対応

* Cisco DNA ライセンスの更新時に、Cisco DNA Essentials ライセンスを購入して Network Advantage で使用できます
** Network Advantage Network Essentials 機能を含みます。

スマートアカウントによるライセンスの管理:Cisco Smart Software ManagerSSM)を使用してスマートアカウントを作成すると、ソフトウェアライセンスの管理を、一元化された Web サイトから実施できるようになります。Cisco SSM を設定すれば、日単位で電子メールアラートが送信され、サブスクリプション ライセンスの更新期限通知を受け取れます。

スイッチを購入するには、Cisco DNA サブスクリプション期間ライセンスを注文する必要があります。ライセンスの有効期限が切れた場合、アドオンライセンスを更新して引き続き使用するか、またはアドオンライセンスを非アクティブ化してからスイッチをリロードし、基本ライセンス機能での運用を継続するかのいずれかを選択できます。

また、基本とアドオンのライセンスではいずれも 90 日間の評価期間を利用できます。評価ライセンスは購入する必要がなく一時的にアクティベートされます。リロード後に、有効期限の切れた評価ライセンスを再アクティブ化することはできません。

注:   上記のいずれかのパッケージのみを使用する場合は、Cisco DNA Center を展開する必要はありません。

スマートライセンシングの概要

シスコ スマート ライセンシングは、シスコ ポートフォリオ全体および組織全体でソフトウェアをより簡単かつ迅速に一貫して購入および管理できる柔軟なライセンス モデルです。また、これは安全です。ユーザーがアクセスできるものを制御できます。スマート ライセンスを使用すると、次のことが可能になります。

      簡単なアクティベーション:スマートライセンスは、組織全体で使用できるソフトウェアライセンスのプールを確立します。PAK(製品アクティベーションキー)は不要です。

      管理の統合:My Cisco EntitlementsMCE)は、使いやすいポータルですべてのシスコ製品とサービスの完全なビューを提供するので、取得したもの、使用しているものを常に把握できます。

      ライセンスの柔軟性:ソフトウェアはハードウェアにノードロックされていないため、必要に応じてライセンスを簡単に使用および転送できます。

スマートライセンスを使用するには、まず Cisco Software Central でスマートアカウントを設定する必要があります(software.cisco.com)。

シスコ ライセンスの詳細については、cisco.com/go/licensingguide を参照してください。

15 に、Cisco DNA Essentials および Cisco DNA Advantage パッケージの機能を示します。

表 15.             Network Essentials および Advantage パッケージの機能

機能

Network Essentials

Network Advantage

スイッチの基本機能

レイヤ 2、ルーテッドアクセス(RIPEIGRP スタブ、OSPF - 1,000 ルート)、PBRPIM スタブマルチキャスト(1,000 ルート)、PVLANVRRPPBRCDPQoSFHS802.1xMACsec-128CoPPSXPIP SLA レスポンダ、SSO

高度なスイッチ機能とスケール

BGPEIGRPHSRPIS-ISBSRMSDPPIM-BIDIR* IP SLAOSPF

ネットワークのセグメント化

VRFVXLANLISPTrustSecSGTMPLSmVPN

自動化

NETCONFRESTCONFgRPCYANGPnP AgentZTP/Open PnPGuestShellOn-Box Python

テレメトリと可視性

モデル駆動型テレメトリ、サンプル NetFlowSPANRSPAN

高可用性と復元力

ノンストップ フォワーディング(NSF)、グレースフル挿抜(GIR)、Extended Fast Software UpgradexFSU)、ソフトウェアパッチ適用(CLI ベース)

IoT 統合

AVBPTPCoAP

セキュリティ

MACsec-256

表 16.             Cisco DNA Essentials および Cisco DNA Advantage パッケージの機能(他のソフトウェアサポートのセクションを追加し、PrimeISE および Stealthwatch のサポートを追加)

機能

Cisco DNA Essentials

Cisco DNA Advantage

スイッチ機能

最適化されたネットワーク配置

Bonjour 向け Cisco DNA サービス

高度なテレメトリおよび可視性

フル Flexible NetFlowEEM

最適化されたテレメトリと可視性

ERSPANAVCNBAR2)、アプリケーション ホスティング(コンテナまたは VM 内)、Wireshark

高度なセキュリティ

暗号化トラフィック分析(ETA)、IPSec

Cisco DNA Center の機能

Day 0 ネットワーク立ち上げ自動化

Cisco Network Plug-n-Play アプリケーション、ネットワーク設定、デバイスのログイン情報、LAN の自動化、ホストのオンボーディング

要素管理

検出、インベントリ、トポロジ、ソフトウェアイメージ、ライセンス、構成管理

要素管理

パッチ管理

基本的なアシュアランス

ヘルスダッシュボード(ネットワーク、クライアント、アプリケーション)、スイッチおよび有線クライアントのヘルスモニタリング

Cisco ThousandEyes - Network and Application Synthetics

ネットワーク パフォーマンス メトリック、ダッシュボード、アプリケーションとサービスエクスペリエンスの可視性、クラウドおよび DC アプリケーション全体のエンドツーエンドの可視性

SD-Access

ポリシーベースの自動化と有線およびワイヤレスアシュアランス

ネットワークのアシュアランスと分析

グローバル分析、トレンド、コンプライアンス、レポートのカスタマイズ(Switch 360Wired Client 360)、ファブリックおよび非ファブリック分析(アプリケーションの正常性、App 360、アプリケーション パフォーマンス(損失、遅延、ジッター))

仕様

寸法、重量、音響、平均故障間隔

次の表に、Cisco Catalyst 9300 シリーズ スイッチにおけるすべてのモデルの寸法、重量、音響ノイズ、平均故障間隔を示します。

表 17.             モデル寸法、重量、平均故障間隔メトリック

基本仕様

サイズ(高さ X X 奥行)インチ

モデル

シャーシのみ

デフォルト電源搭載時

1100 W 電源搭載時

C9300X-48HX

1.73 X 17.5 X 19

1.73 X 17.5 X 22.03

1.73 X 17.5 X 22.03

C9300X-48TX

1.73 X 17.5 x 19

1.73 X 17.5 X 20.56

1.73 X 17.5 X 22.03

C9300X-48HXN

1.73 X 17.5 X 17.57

1.73 X 17.5 X 20.63

1.73 X 17.5 X 20.63

C9300X-24HX

1.73 X 17.5 X 17.57

1.73 X 17.5 X 20.63

1.73 X 17.5 X 20.63

C9300X-12Y

1.73 X 17.5 X 16.1

1.73 x 17.5 x 17.6

1.73 X 17.5 X 19.2

C9300X-24Y

1.73 x 17.5 x 17.6

1.73 X 17.5 X 19.2

1.73 x 17.5 x 20.7

C9300-24T

1.73 X 17.5 X 16.1

1.73 X 17.5 X 17.7

1.73 X 17.5 X 19.2

C9300-24P

1.73 X 17.5 X 16.1

1.73 X 17.5 X 17.7

1.73 X 17.5 X 19.2

C9300-24U

1.73 X 17.5 X 16.1

1.73 X 17.5 X 19.2

1.73 X 17.5 X 19.2

C9300-24UX

1.73 X 17.5 X 17.1

1.73 X 17.5 X 20.2

1.73 X 17.5 X 20.2

C9300-24UB

1.73 X 17.5 X 16.1

1.73 X 17.5 X 19.2

1.73 X 17.5 X 19.2

C9300-24UXB

1.73 X 17.5 X 17.1

1.73 X 17.5 X 20.2

1.73 X 17.5 X 20.2

C9300-24H

1.73 X 17.5 X 16.1

1.73 X 17.5 X 19.2

1.73 X 17.5 X 19.2

C9300-48T

1.73 X 17.5 X 16.1

1.73 X 17.5 X 17.7

1.73 X 17.5 X 19.2

C9300-48P

1.73 X 17.5 X 16.1

1.73 X 17.5 X 17.7

1.73 X 17.5 X 19.2

C9300-48U

1.73 X 17.5 X 16.1

1.73 X 17.5 X 19.2

1.73 X 17.5 X 19.2

C9300-48UXM

1.73 X 17.5 X 19.1

1.73 X 17.5 X 22.2

1.73 X 17.5 X 22.2

C9300-48UN

1.73 X 17.5 X 19.1

1.73 X 17.5 X 22.2

1.73 X 17.5 X 22.2

C9300-48UB

1.73 X 17.5 X 16.1

1.73 X 17.5 X 19.2

1.73 X 17.5 X 19.2

C9300-48H

1.73 X 17.5 X 16.1

1.73 X 17.5 X 19.2

1.73 X 17.5 X 19.2

C9300-24S

1.73 X 17.5 X 17.7

1.73 X 17.5 X 19.2

1.73 X 17.5 X 20.7

C9300-48S

1.73 X 17.5 X 17.7

1.73 X 17.5 X 19.2

1.73 X 17.5 X 20.7

C9300L-24T-4G

1.73 X 17.5 X 16.1

1.73 X 17.5 X 17.7

1.73 X 17.5 X 19.2

C9300L-24T-4X

1.73 X 17.5 X 16.1

1.73 X 17.5 X 17.7

1.73 X 17.5 X 19.2

C9300L-48T-4G

1.73 X 17.5 X 16.1

1.73 X 17.5 X 17.7

1.73 X 17.5 X 19.2

C9300L-48T-4X

1.73 X 17.5 X 16.1

1.73 X 17.5 X 17.7

1.73 X 17.5 X 19.2

C9300L-24P-4G

1.73 X 17.5 X 16.1

1.73 X 17.5 X 17.7

1.73 X 17.5 X 19.2

C9300L-24P-4X

1.73 X 17.5 X 16.1

1.73 X 17.5 X 17.7

1.73 X 17.5 X 19.2

C9300L-48P-4G

1.73 X 17.5 X 16.1

1.73 X 17.5 X 17.7

1.73 X 17.5 X 19.2

C9300L-48P-4X

1.73 X 17.5 X 16.1

1.73 X 17.5 X 17.7

1.73 X 17.5 X 19.2

サイズ(高さ X X 奥行)cm

C9300X-48HX

4.4 X 44.5 X 48.3

4.4 X 44.5 X 56.0

4.4 X 44.5 X 56.0

C9300X-48TX

4.4 X 44.5 X 48.3

4.4 × 44.5 × 52.2

4.4 X 44.5 X 56.0

C9300X-48HXN

4.4 X 44.5 X 44.6

4.4 X 44.5 X 52.4

4.4 X 44.5 X 52.4

C9300X-24HX

4.4 X 44.5 X 44.6

4.4 X 44.5 X 52.4

4.4 X 44.5 X 52.4

C9300X-12Y

4.4 X 44.5 X 40.9

4.4 x 44.5 x 44.7

4.4 X 44.5 X 48.8

C9300X-24Y

4.4 x 44.5 x 44.7

4.4 X 44.5 X 48.8

4.4 x 44.5 x 52.6

C9300-24T

4.4 X 44.5 X 40.9

4.4 X 44.5 X 44.9

4.4 X 44.5 X 48.8

C9300-24P

4.4 X 44.5 X 40.9

4.4 X 44.5 X 44.9

4.4 X 44.5 X 48.8

C9300-24U

4.4 X 44.5 X 40.9

4.4 X 44.5 X 48.8

4.4 X 44.5 X 48.8

C9300-24UX

4.4 X 44.5 X 43.4

4.4 X 44.5 X 51.3

4.4 X 44.5 X 51.3

C9300-24H

4.4 X 44.5 X 40.9

4.4 X 44.5 X 48.8

4.4 X 44.5 X 48.8

C9300-48T

4.4 X 44.5 X 40.9

4.4 X 44.5 X 44.9

4.4 X 44.5 X 48.8

C9300-48P

4.4 X 44.5 X 40.9

4.4 X 44.5 X 44.9

4.4 X 44.5 X 48.8

C9300-48U

4.4 X 44.5 X 40.9

4.4 X 44.5 X 48.8

4.4 X 44.5 X 48.8

C9300-48UXM

4.4 X 44.5 X 48.5

4.4 X 44.5 X 56.4

4.4 X 44.5 X 56.4

C9300-48UN

4.4 X 44.5 X 48.5

4.4 X 44.5 X 56.4

4.4 X 44.5 X 56.4

C9300-48H

4.4 X 44.5 X 40.9

4.4 X 44.5 X 48.8

4.4 X 44.5 X 48.8

C9300-24S

4.3 X 44.4 X 44.9

4.3 x 44.4 x 48.8

4.3 X 44.4 X 52.6

C9300-48S

4.3 X 44.4 X 44.9

4.3 x 44.4 x 48.8

4.3 X 44.4 X 52.6

C9300L-24T-4G

4.4 X 44.5 X 40.9

4.4 X 44.5 X 44.9

4.4 X 44.5 X 48.8

C9300L-24T-4X

4.4 X 44.5 X 40.9

4.4 X 44.5 X 44.9

4.4 X 44.5 X 48.8

C9300L-48T-4G

4.4 X 44.5 X 40.9

4.4 X 44.5 X 44.9

4.4 X 44.5 X 48.8

C9300L-48T-4X

4.4 X 44.5 X 40.9

4.4 X 44.5 X 44.9

4.4 X 44.5 X 48.8

C9300L-24P-4G

4.4 X 44.5 X 40.9

4.4 X 44.5 X 44.9

4.4 X 44.5 X 48.8

C9300L-24P-4X

4.4 X 44.5 X 40.9

4.4 X 44.5 X 44.9

4.4 X 44.5 X 48.8

C9300L-48P-4G

4.4 X 44.5 X 40.9

4.4 X 44.5 X 44.9

4.4 X 44.5 X 48.8

C9300L-48P-4X

4.4 X 44.5 X 40.9

4.4 X 44.5 X 44.9

4.4 X 44.5 X 48.8

C9300L-48PF-4G

4.4 X 44.5 X 40.9

4.4 X 44.5 X 48.8

4.4 X 44.5 X 48.8

C9300L-48PF-4X

4.4 X 44.5 X 40.9

4.4 X 44.5 X 48.8

4.4 X 44.5 X 48.8

C9300L-24UXG-4X

4.4 X 44.5 X 40.9

4.4 X 44.5 X 48.8

4.4 X 44.5 X 48.8

C9300L-24UXG-2Q

4.4 X 44.5 X 40.9

4.4 X 44.5 X 48.8

4.4 X 44.5 X 48.8

C9300L-48UXG-4X

4.4 X 44.5 X 40.9

4.4 X 44.5 X 48.8

4.4 X 44.5 X 48.8

C9300L-48UXG-2Q

4.4 X 44.5 X 40.9

4.4 X 44.5 X 48.8

4.4 X 44.5 X 48.8

重量(電源搭載時)

モデル

ポンド

Kg

C9300X-48HX

14.6

6.62

C9300X-48TX

14.6

6.62

C9300X-48HXN

14.2

6.44

C9300X-24HX

13.8

6.25

C9300X-12Y

15.0

6.80

C9300X-24Y

16.2

7.35

C9300-24T

16.03

7.27

C9300-24P

16.33

7.4

C9300-24U

16.63

7.54

C9300-24UX

18.18

8.25

C9300-24UB

16.63

7.54

C9300-24UXB

18.18

8.25

C9300-24H

16.63

7.54

C9300-48T

16.43

7.45

C9300-48P

16.73

7.59

C9300-48U

17.03

7.72

C9300-48UXM

20.50

9.34

C9300-48UN

20.05

9.09

C9300-48UB

17.03

7.72

C9300-48H

17.03

7.72

C9300-24S

16.84

7.64

C9300-48S

17.32

7.86

C9300L-24T-4G

14.93

6.78

C9300L-24T-4X

14.93

6.78

C9300L-48T-4G

15.41

7.0

C9300L-48T-4X

15.41

7.0

C9300L-24P-4G

14.99

6.81

C9300L-24P-4X

14.99

6.81

C9300L-48P-4G

15.46

7.03

C9300L-48P-4X

15.46

7.03

C9300L-48PF-4G

15.48

7.03

C9300L-48PF-4X

15.48

7.03

C9300L-24UXG-4X

15.73

7.13

C9300L-24UXG-2Q

16.01

7.26

C9300L-48UXG-4X

16.86

7.65

C9300L-48UXG-2Q

16.86

7.65

平均故障間隔(MTBF)(時)

C9300X-48HX

TBD

C9300X-48TX

TBD

C9300X-48HXN

TBD

C9300X-24HX

TBD

C9300X-12Y

265,650

C9300X-24Y

249,350

C9300-24T

314,790

C9300-24P

299,000

C9300-24U

238,410

C9300-24UX

214,760

C9300-24UB

354,300

C9300-24UXB

288.520

C9300-24H

238,410

C9300-48T

305,870

C9300-48P

277,770

C9300-48U

227,410

C9300-48UXM

202,160

C9300-48UN

198,647

C9300-48UB

337,170

C9300-48H

227,410

C9300-24S

284,130

C9300-48S

281,920

C9300L-24T-4G

395,800

C9300L-24T-4X

387,700

C9300L-48T-4G

387,860

C9300L-48T-4X

380,080

C9300L-24P-4G

346,940

C9300L-24P-4X

340,710

C9300L-48P-4G

314,140

C9300L-48P-4X

309,020

C9300L-48PF-4G

303,660

C9300L-48PF-4X

298,880

C9300L-24UXG-4X

332,640

C9300L-24UXG-2Q

291,670

C9300L-48UXG-4X

273,820

C9300L-48UXG-2Q

275,010

PWR-C1-350WAC-P

1,335,012(温度、入力電圧およびベンダーに応じて 1.3 M 3.1 M

PWR-C1-715WAC-P

1,054,881(温度、入力電圧およびベンダーに応じて 1.05 M 2.6 M

PWR-C1-1100WAC-P

1,217,904(温度、入力電圧およびベンダーに応じて 1.2 M 2.8 M)(1 電源ベンダー(Artesyn)から受信した MTBF データの異常を調査)

PWR-C1-1900WAC-P



PWR-C1-715WDC

1,812,10340 °C -48 V 入力、ベンダーデルタ)

C9300-NM-2Q

10,778,230

C9300-NM-2Y

7,568,820

C9300-NM-4G

8,953,570

C9300-NM-4M

10,549,060

C9300-NM-8X

7,151,930

C9300X-NM-8Y



C9300X-NM-2C



FAN-T2

4,521,330

環境条件

音響ノイズ

測定は ISO 7779 に準拠し、表記は ISO 9296 に準拠

周囲温度 25 °C での動作時における周辺でのノイズ

AC 電源あり(C9300 SKU の場合は 24 PoE+ ポート搭載)

  LpA 45dB (通常)、48dB (最大)
  LwA 5.6 B (通常)、5.9 B (最大)

AC 電源あり(C9300L SKU の場合は半分の数の PoE+ ポート搭載)

  LpA 44 dB (通常)、47 dB (最大)
  LwA 5.5 B (通常)、5.8 B (最大)

標準:一般的な構成でのノイズ放射

最大:実稼働時の偏差に基づく統計上の最大値

コネクタ

18 Cisco Catalyst 9300 シリーズでサポートされるコネクタを示します。

表 18.             コネクタ

コネクタとケーブル

  1000BASE-T ポート:RJ-45 コネクタ、4 ペアカテゴリ 5E UTP ケーブリング
  マルチギガビット T ポート:RJ-45 コネクタ、4 ペアカテゴリ 5E 、カテゴリ 6 、カテゴリ 6A UTP ケーブリング
  1000BASE-T SFP ベースポート:RJ-45 コネクタ、4 ペアカテゴリ 5E UTP ケーブリング
  SFP トランシーバ:LC ファイバコネクタ(シングルモードまたはマルチモードファイバ)
  SFP+ トランシーバ:LC ファイバコネクタ(シングルモードまたはマルチモードファイバ)
  QSFP+ トランシーバ:MPO および LC ファイバコネクタ(シングルモードまたはマルチモードファイバ)
  QSFP+ コネクタ
  SFP+ コネクタ
  Cisco StackWise スタッキングポート:Cisco StackWise 銅ケーブル
  Cisco StackPower :シスコ専用電力スタッキングケーブル
  イーサネット管理ポート:RJ-45 コネクタ、4 ペアカテゴリ 5 UTP ケーブリング
  管理コンソールポート:PC 接続用 RJ-45-to-DB9 ケーブル

電源コネクタ

  スイッチへの電源供給には内部電源装置のみを使用可能。
  内部電源コネクタ:内部電源装置はオートレンジユニットです。100 1100 WAC の場合は 115 )~ 240 VAC の入力電圧をサポートします。AC 電源コネクタと AC 電源コンセントの接続には、付属の AC 電源コードを使用。

最新のシスコのトランシーバモジュールの互換性情報については、https://www.cisco.com/c/ja_jp/support/interfaces-modules/transceiver-modules/products-device-support-tables-list.html を参照してください。

管理機能および標準規格のサポート

19 に、Cisco Catalyst 9300 シリーズ スイッチがサポートする管理機能と標準規格を示します。

表 19.             管理機能および標準規格のサポート*

説明

仕様



管理

BRIDGE-MIB

CISCO-BRIDGE-EXT-MIB

CISCO-BULK-FILE-MIB

CISCO-CABLE-DIAG-MIB

CISCO-CALLHOME-MIB

CISCO-CEF-MIB

CISCO-CIRCUIT-INTERFACE-MIB

CISCO-CONFIG-COPY-MIB

CISCO-CONFIG-MAN-MIB

CISCO-DEVICE-LOCATION-MIB

CISCO-DHCP-SNOOPING-MIB

CISCO-EIGRP-MIB

CISCO-EMBEDDED-EVENT-MGR-MIB

CISCO-ENTITY-FRU-CONTROL-MIB

CISCO-ENTITY-SENSOR-MIB

CISCO-ENTITY-VENDORTYPE-OID-MIB

CISCO-ERR-DISABLE-MIB

CISCO-FLASH-MIB

CISCO-FLOW-MONITOR-MIB

CISCO-FTP-CLIENT-MIB

CISCO-HSRP-EXT-MIB

CISCO-HSRP-MIB

CISCO-IETF-BFD-MIB

CISCO-IETF-PPVPN-MPLS-VPN-MIB

CISCO-IETF-PW-MPLS-MIB

CISCO-IF-EXTENSION-MIB

CISCO-IGMP-FILTER-MIB

CISCO-IMAGE-LICENSE-MGMT-MIB

CISCO-IMAGE-MIB

CISCO-IP-CBR-METRICS-MIB

CISCO-IP-STAT-MIB

CISCO-IP-TAP-MIB

CISCO-IP-URPF-MIB

CISCO-IPSEC-FLOW-MONITOR-MIB

CISCO-IPSEC-MIB

CISCO-IPSEC-PROVISIONING-MIB

CISCO-IPSLA-AUTOMEASURE-MIB

CISCO-IPSLA-ECHO-MIB

CISCO-IPSLA-JITTER-MIB

CISCO-L2-CONTROL-MIB

CISCO-L2L3-INTERFACE-CONFIG-MIB

CISCO-LAG-MIB

CISCO-LICENSE-MGMT-MIB

CISCO-LOCAL-AUTH-USER-MIB

CISCO-MAC-NOTIFICATION-MIB

CISCO-MDI-METRICS-MIB

CISCO-MEDIA-METRICS-MIB

CISCO-MEMORY-POOL-MIB

CISCO-MPLS-LSR-EXT-STD-MIB

CISCO-NBAR-PROTOCOL-DISCOVERY-MIB

CISCO-NHRP-EXT-MIB

CISCO-NTP-MIB

CISCO-PAGP-MIB

CISCO-PORT-SECURITY-MIB

CISCO-PORT-STORM-CONTROL-MIB

CISCO-POWER-ETHERNET-EXT-MIB

CISCO-PRIVATE-VLAN-MIB

CISCO-PROCESS-MIB

CISCO-PRODUCTS-MIB

CISCO-RF-MIB

CISCO-RTP-METRICS-MIB

CISCO-RTTMON-ICMP-MIB

CISCO-STACKWISE-MIB

CISCO-STP-EXTENSIONS-MIB

CISCO-SYSLOG-MIB

CISCO-TCP-MIB

CISCO-UDLDP-MIB

CISCO-VLAN-IFTABLE-RELATIONSHIP-MIB

ENTITY-MIB

HC-ALARM-MIB

HC-RMON-MIB

IEEE8023-LAG-MIB

IF-MIB

IP-FORWARD-MIB

IP-MIB

LLDP-EXT-MED-MIB

LLDP-MIB

MAU-MIB

MPLS-L3VPN-STD-MIB

MPLS-LSR-STD-MIB

MPLS-VPN-MIB

OLD-CISCO-CHASSIS-MIB

OLD-CISCO-CPU-MIB

OLD-CISCO-INTERFACES-MIB

OLD-CISCO-IP-MIB

OLD-CISCO-MEMORY-MIB

OLD-CISCO-SYS-MIB

OLD-CISCO-TCP-MIB

OLD-CISCO-TS-MIB

POWER-ETHERNET-MIB

RFC1213-MIB

RMON-MIB

RMON2-MIB

SMON-MIB

SNMPv2-MIB

SONET-MIB

TCP-MIB

UDP-MIB

標準

IEEE 802.1s

IEEE 802.1w

IEEE 802.1x

IEEE 802.1x-Rev

IEEE 802.3ad

IEEE 802.3ae

IEEE 802.3af

IEEE 802.3at

IEEE 802.3x10BASE-T100BASE-TX1000BASE-T ポートで全二重方式)

IEEE 802.1D スパニングツリープロトコル

IEEE 802.1pCoS による優先順位付け

IEEE 802.1q VLAN

IEEE 802.3 10BASE-T 仕様

IEEE 802.3u 100BASE-TX 仕様

IEEE 802.3ab 1000BASE-T 仕様

IEEE 802.3z 1000BASE-X 仕様

IEEE 802.3bz マルチレート 2.5G/5G 仕様

IEEE 802.3an 10G BASE-T 仕様

RMON I および II 標準

SNMPv1v2c、および v3

電源装置の仕様

20 に、Cisco Catalyst 9300 シリーズの電源の仕様を種類別に示します。

表 20.             電力仕様

説明

仕様



PWR-C1-1100WAC**

PWR-C1-715WAC**

PWR-C1-350WAC**

PWR-C1-715WDC

電源装置の定格最大値

1100 W

715 W

350 W

715 W

総出力 BTU(注:1000 BTU/hr = 293 W

3793 BTU/hr1,100 W

2465 BTU/hr715 W

1207 BTU/hr350 W

2440 BTU/hr

入力電圧範囲および周波数

115 V 240 VAC

50 60 Hz

100 240 VAC

50 60 Hz

100 240 VAC

50 60 Hz

-36 V -72 VDC

入力電流

12 6 A

10 5 A

4 2 A

24 12 A

出力定格

-56 V19.64 A 時)

-56 V12.8 A 時)

-56 V6.25 A 時)

-56 V12.8 A 時)

出力保持時間

最小 10 ms100 VAC 時)

最小 16.7 ms100 VAC 時)

最小 16.7 ms100 VAC 時)

-48 VDC

最小 2 ms

電源入力レセプタクル

IEC 320-C16

IEC60320-C16

IEC 320-C16

IEC60320-C16

IEC 320-C14

IEC60320-C14

直角バリアスタイルの端子ブロック

電源コード定格

15 A

15 A

10A

25 A100 VDC 時)

物理仕様

(高さ X X 奥行):4.0 X 8.2 X 34.7 cm1.58 X 3.25 X 13.7 インチ)

重量:1.4 kg3.1 ポンド)

(高さ X X 奥行):4.0 X 8.2 X 31.0 cm1.58 X 3.25 X 12.20 インチ)

重量:1.2 kg2.6 ポンド)

(高さ X X 奥行):4.0 X 8.2 X 31.0 cm1.58 X 3.25 X 12.20 インチ)

重量:1.2 kg2.3 ポンド)

(高さ X X 奥行):4.0 X 8.2 X 31.0 cm1.58 X 3.25 X 12.20 インチ)

重量:1 kg2.2 ポンド)

** これらの電源オプションは、2021 年度第 2 四半期以降、CCW C9300 と合わせて購入するオプションとして利用できません

表 21.             電力仕様:プラチナ定格の電源

説明

仕様



*PWR-C1-1900WAC-P

*PWR-C1-1100WAC-P

*PWR-C1-715WAC-P

PWR-C1-350WAC-P

電源装置の定格最大出力電力

1500W

115V の場合

1900 W

230 V の場合

1100 W

715 W

350 W

総出力 BTU
(注:1000 BTU/hr = 293 W

5118 BTU/時、115V

6483 BTU/時、

230V

3754 BTU/時、1100W

2440 BTU/時、715W

1194 BTU/時、350W

入力電圧範囲および周波数

115V 127 VAC

50 60 Hz

200V 240 VAC

55 60 Hz

115 V 240 VAC

50 60 Hz

100 240 VAC

50 60 Hz

100 240 VAC

50 60 Hz

入力電流

最大 16A

最大 12A

12 6 A

10 5 A

4 2 A

出力定格

-56V26.78A

-56V33.92A

-56 V19.64 A 時)

-56 V12.8 A 時)

-56 V6.25 A 時)

出力保持時間

100 VAC で最小 20 ms

100 VAC で最小 20 ms

100 VAC で最小 20 ms

100 VAC で最小 20 ms

100 VAC で最小 20 ms

電源入力レセプタクル

IEC 320-C22

IEC 320-C22

IEC 320-C16

IEC60320-C16

IEC 320-C16

IEC60320-C16

IEC 320-C14

IEC60320-C14

電源コード定格

20 A

16 A

15 A

15 A

10A

物理仕様

(高さ X X 奥行):4.0 X 8.2 X 34.8 cm1.58 X 3.25 X 13.7 インチ)

重量:xxx lbxx kg

(高さ X X 奥行):4.0 X 8.2 X 34.8 cm1.58 X 3.25 X 13.7 インチ)

重量:1.4 kg3.1 ポンド)

(高さ X X 奥行):4.0 X 8.2 X 31.0 cm1.58 X 3.25 X 12.20 インチ)

重量:1.2 kg2.6 ポンド)

(高さ X X 奥行):4.0 X 8.2 X 31.0 cm1.58 X 3.25 X 12.20 インチ)

重量:1.2 kg2.3 ポンド)

動作温度

通常の動作温度* および高度:

-5 +45 °C、最大 1,500 m5,000 フィート)

-5 +40 °C、最大 3,000 m10,000 フィート)

-5 +35 °C、最大 5000 m16,400 フィート)

* コールドスタートの最低周囲温度は 0°C32°F

短期間* の例外的な状況:

-5 °C +55 °C、海抜

-5 +50 °C、最大 1,500 m5,000 フィート)

-5 +45 °C、最大 3,000 m10,000 フィート)

-5 +35 °C、最大 5000 m16,400 フィート)

* 1 年間の稼働時間が連続 96 時間または合計 360 時間以内、または発生回数が 15 回以内

通常の動作温度* および高度:

  -5 +45 °C 、最大 1,500 m 5,000 フィート)
  -5 +40 °C 、最大 3,000 m 10,000 フィート)

*コールドスタートの最低周囲温度は 0 °C32 °F

短期間* の例外的な状況:

  -5 +50 °C 、最大 1,500 m 5,000 フィート)
  -5 +45 °C 、最大 3,000 m 10,000 フィート)
  -5 +45 °C 、海抜 0 m 、単一ファンに障害発生時

* 1 年間の稼働時間が連続 96 時間または合計 360 時間以内、または発生回数が 15 回以内

保管温度

-40 70 °C-40 158 °F

-40 70 °C-40 158 °F

動作時の相対湿度(非動作時に結露しないこと)

5 90%(結露しないこと)

5 90%(結露しないこと)

高度

3,000 m10,000 フィート)(最大 45 °C

3,000 m10,000 フィート)(最大 45 °C

EMI および EMC 適合規格

FCC Part 15CFR 47)クラス A

ICES-003 クラス A

EN 55032 クラス A

CISPR 32 クラス A

AS/NZS 3548 クラス A

BSMI クラス A
AC 入力モデルのみ)

VCCI クラス A

EN 55024EN300386
EN 61000-3-2EN 61000-3-3

EN61000-4-2EN61000-4-3
EN61000-4-4
EN61000-4-5
EN61000-4-6

FCC Part 15CFR 47)クラス A

ICES-003 クラス A

EN 55032 クラス A

CISPR 32 クラス A

AS/NZS 3548 クラス A

BSMI クラス A
AC 入力モデルのみ)

VCCI クラス A

EN 55024EN300386
EN 61000-3-2EN 61000-3-3

EN61000-4-2EN61000-4-3
EN61000-4-4EN61000-4-5
EN61000-4-6

安全性準拠

LED インジケータ

AC OK」:電源への入力電力は正常です。

PS OK」:電源からの出力電力は正常です。

AC OK」:電源への入力電力は正常です。

PS OK」:電源からの出力電力は正常です。

* PWR-C1-1900WAC-UP は、1900W プライマリ PSU への PSU アップグレードオプションとして使用できます。
* PWR-C1-1100WAC-UP は、1100 W プライマリ PSU への PSU アップグレードオプションとして使用できます。
* PWR-C1-715WAC-UP は、715 W プライマリ PSU への PSU アップグレードオプションとして使用できます。

スタンドアロンの 9300 シリーズ スイッチの消費電力

22 に、スタンドアロンの Cisco Catalyst 9300 シリーズ スイッチの消費電力を示します。これは、入力電圧 115 VAC60 Hz)、PoE 負荷なしで、Internet MixIMIX)ディストリビューション ストリーム トラフィックを使用した、米国電気通信産業ソリューション連合(ATIS)のテストに基づいています。次の数値は、各テストシナリオで可能な最大消費電力です。

表 22.             スタンドアロンの 9300 シリーズ スイッチの消費電力(IOS XE 16.5.1 でテスト)



実測電力(W

ハーフポートトラフィック

フルポートトラフィック

加重平均電力

リンクなし

PoE テスト(トラフィックなし)

SKU

FEP

アップリンク

入力

0.01%/EEE

10%

30%

50%

100%

0.01%/EEE

10%

30%

50%

100%

25%

50%

90%

100%

C9300-24P

715 W

未インストール

115 VAC

82.6

91.0

93.4

93.7

93.9

82.0

94.8

95.9

96.1

96.6

93.7

82.9

202.3

325.8

527.5

579.0

230 VAC

81.6

89.8

92.2

92.4

92.6

81.7

93.7

94.6

94.7

95.2

92.6

82.3

199.0

318.2

510.6

559.9

C9300-NM-4G

115 VAC

87.5

93.0

96.5

97.7

98.5

89.8

99.5

102.4

103.0

103.4

98.9

85.4

211.4

334.5

537.8

585.7

230 VAC

86.1

91.3

94.4

95.8

96.6

88.9

98.5

101.5

101.9

102.4

97.9

84.6

207.9

328.0

520.3

568.2





C9300-NM-4M

115 VAC

90.4

100.4

101.6

101.9

102.3

94.1

106.8

107.8

108.2

109.1

105.7

90.8

214.9

337.9

539.4

590.8

230 VAC

89.4

99.1

100.3

100.5

100.7

92.8

106.1

106.5

106.9

107.8

104.9

89.6

211.0

329.7

522.2

571.0

C9300-NM-2Q

115 VAC

88.1

98.6

99.5

99.6

99.9

91.1

104.4

105.2

105.6

106.5

103.3

88.4

212.2

335.2

536.2

586.5

230 VAC

87.1

97.2

98.1

98.3

98.8

90.0

103.3

103.9

104.3

105.2

102.1

87.5

208.0

326.8

519.3

567.6

C9300-NM-8X

115 VAC

90.0

99.4

101.0

101.2

101.6

94.2

107.1

107.9

108.3

109.2

106.0

88.7

215.3

339.6

541.4

591.3

230 VAC

89.0

97.9

99.8

100.0

100.5

93.1

105.8

106.7

107.1

108.1

104.8

87.8

211.7

331.9

524.2

572.3

C9300-24S

715 W

C9300-NM-4G

115 VAC

99.40

100.30

101.50

102.10

102.50

116.20

117.70

119.10

119.50

119.80

117.76

91.70









230 VAC

98.00

98.90

99.70

100.60

101.60

114.40

115.80

116.70

117.20

117.70

115.85

90.90









C9300-NM-2Q

115 VAC

101.90

104.80

105.30

105.40

106.10

117.60

120.50

121.10

121.70

123.10

120.47

85.40









230 VAC

100.20

103.00

103.50

103.70

104.30

115.70

118.70

119.30

119.50

120.70

118.60

84.40









C9300-NM-8X

115 VAC

104.60

107.40

108.30

108.50

109.10

121.30

124.10

124.80

125.40

126.40

124.05

85.90









230 VAC

103.40

105.70

106.40

106.70

107.00

119.40

122.50

122.90

123.20

124.30

122.37

84.60









C9300-NM-4M

115 VAC

99.15

101.80

102.50

102.70

103.30

116.60

119.70

120.30

121.00

122.20

119.64

82.10









230 VAC

97.64

100.30

100.80

101.00

101.60

115.40

118.30

118.90

119.30

120.20

118.20

81.20









C9300-NM-2Y

115 VAC

101.24

104.48

104.75

104.81

105.42

116.40

119.01

120.31

120.58

121.31

118.98

85.02









230 VAC

99.17

102.36

102.63

102.85

103.57

114.10

117.42

118.00

118.46

119.62

117.31

83.03









C9300-24T

350 W

未インストール

115 VAC

77.7

86.1

89.1

89.5

89.7

77.5

91.0

91.7

91.9

92.5

89.8

78.1









230 VAC

77.4

85.4

88.5

88.7

88.8

77.0

89.8

90.7

90.9

91.3

88.7

77.7









C9300-NM-4G

115 VAC

82.5

88.4

92.1

93.3

94.1

85.9

96.0

98.9

99.7

100.0

95.4

81.2









230 VAC

81.8

87.6

90.4

92.0

92.9

84.9

94.2

96.9

97.9

98.3

93.7

80.5









C9300-NM-4M

115 VAC

86.4

96.3

98.0

98.2

98.7

90.2

103.7

104.5

104.9

105.9

102.6

87.0









230 VAC

85.4

95.1

96.6

96.8

97.3

89.1

102.1

102.9

103.3

104.2

101.0

86.0









C9300-NM-2Q

115 VAC

84.0

94.7

95.7

95.9

96.1

87.1

101.1

101.7

102.1

103.0

99.9

83.9









230 VAC

83.2

93.6

94.4

94.6

95.1

86.2

99.2

100.1

100.5

101.4

98.1

83.2









C9300-NM-8X

115 VAC

86.3

95.6

97.5

97.8

98.2

90.7

103.9

104.7

105.1

106.1

102.8

85.0









230 VAC

85.4

94.5

96.2

96.4

97.0

89.7

102.2

103.2

103.6

104.5

101.2

84.3









C9300-24U

1100 W

未インストール

115 VAC

87.4

95.9

99.0

99.2

99.4

87.0

100.8

101.5

101.8

102.3

99.6

87.8

313.7

547.9

940.3

1041.4

230 VAC

85.9

94.7

97.3

97.6

97.8

85.5

98.0

99.6

99.8

100.3

96.9

86.4

306.2

529.1

895.6

988.7

C9300-NM-4G

115 VAC

92.2

97.8

101.2

102.7

103.6

95.4

105.2

108.3

109.0

109.4

104.6

94.4

321.0

554.0

943.5

1045.5

230 VAC

90.6

96.1

99.4

100.9

101.7

93.7

103.4

106.4

107.2

107.6

102.8

93.2

313.5

536.6

901.5

994.6

C9300-NM-4M

115 VAC

96.0

106.2

107.6

107.8

108.4

99.7

113.4

114.2

114.6

115.6

112.3

96.1

325.7

559.0

950.6

1053.0

230 VAC

94.3

104.5

105.8

106.1

106.6

97.9

112.1

112.8

113.2

114.0

110.8

94.4

318.3

541.9

906.2

997.8

C9300-NM-2Q

115 VAC

93.4

103.9

104.8

105.0

105.5

96.5

110.4

111.3

111.5

112.4

109.2

93.4

323.2

555.8

946.7

1048.6

230 VAC

91.8

102.0

103.0

103.3

103.7

94.8

108.7

109.4

109.8

110.6

107.5

91.8

314.9

538.4

902.2

994.5

C9300-NM-8X

115 VAC

95.8

105.4

107.3

107.6

108.1

100.2

114.0

114.8

115.2

116.2

112.8

94.4

324.4

557.7

946.6

1049.0

230 VAC

94.0

103.0

105.1

105.4

106.0

98.4

112.0

113.1

113.5

114.5

110.9

93.2

317.8

541.8

907.7

999.1

C9300-24UB

1100 W

未インストール
