Cisco Network Convergence System 540 高密度ルータ データシート

データ シート

ダウンロード オプション

  • PDF
    (848.4 KB)
    Adobe Reader を使ってさまざまなデバイスで表示
Updated: 2025 年 4 月 21 日

偏向のない言語

この製品のドキュメントセットは、偏向のない言語を使用するように配慮されています。このドキュメントセットでの偏向のない言語とは、年齢、障害、性別、人種的アイデンティティ、民族的アイデンティティ、性的指向、社会経済的地位、およびインターセクショナリティに基づく差別を意味しない言語として定義されています。製品ソフトウェアのユーザインターフェイスにハードコードされている言語、RFP のドキュメントに基づいて使用されている言語、または参照されているサードパーティ製品で使用されている言語によりドキュメントに例外が存在する場合があります。シスコのインクルーシブ ランゲージの取り組みの詳細は、こちらをご覧ください。

翻訳について

このドキュメントは、米国シスコ発行ドキュメントの参考和訳です。リンク情報につきましては、日本語版掲載時点で、英語版にアップデートがあり、リンク先のページが移動/変更されている場合がありますことをご了承ください。あくまでも参考和訳となりますので、正式な内容については米国サイトのドキュメントを参照ください。

ダウンロード オプション

  • PDF
    (848.4 KB)
    Adobe Reader を使ってさまざまなデバイスで表示
Updated: 2025 年 4 月 21 日




概要

Cisco Network Convergence SystemNCS540 高密度ルータは、QSFP28 および QSFP56-DD ポートをサポートし、顧客に 400 G のコヒーレントオプティクス伝送ソリューションを提供する 1RU プラットフォームです。NCS 540 高密度プラットフォームは、1 G から 400 G までの高スループットと柔軟なポートインターフェイスを提供することで、既存の NCS 540 ポートフォリオを強化します。

サービスプロバイダーは、モバイルおよび固定ブロードバンドユーザーからのトラフィックの急増、容易に拡張可能なネットワーク インフラストラクチャの不足、サイロ化した運用サポートと運用の複雑さという課題を抱えています。これらの課題は、コンバージド IP ネットワークを構築することで解決できます。運用が簡単で、増大する需要に迅速に対応でき、自動化を利用して柔軟性と制御性を向上させる単一のネットワーク インフラストラクチャにより、サービスプロバイダーは複雑さを排除し、新しい収益を創出するサービスを立ち上げることができます。Cisco NCS 540 高密度ルータは、Cisco® ルーテッド オプティカル ネットワーキング アーキテクチャと連携してコヒーレントなプラグ可能オプティクスを利用することで、コンバージド IP トランスポート ソリューションの一部として使用できます。NCS 540 高密度ルータは、SFP/SFP+/SFP28 と同じフォームファクタであり、400GE に使用される PAM4 テクノロジーを活用する SFP56 インターフェイスをサポートする、業界でも有数のプラットフォームです。

Cisco NCS 540 高密度ルータは、小型ながら温度耐性に優れた省電力デバイスであり、屋内外両方での設置に適しています。NCS 540 高密度プラットフォームは、1 Tbps のスループットと、ハードウェアとソフトウェアどちらの観点でもクラス最高のセキュリティを提供します。業界をリードする Cisco IOS® XR ソフトウェアを搭載したこのプラットフォームは、運用効率とサービスの俊敏性だけでなく、セグメントルーティング、EVPN、プログラマビリティ、アプリケーション認識、ネットワークの可視性などの高度な機能を提供し、自動化ツールを統合できます。

製品の特長

      奥行き 299 mm 1 RU 小型フォームファクタ

      前面から背面へのエアーフロー

      屋内外の密閉キャビネットでの展開に適した環境耐性

      多様なイーサネット インターフェイス オプション:1/10/25/40/50/100/200/400G

      低遅延転送、クラス C 準拠

      400G/100G ZR/ZR+ 光ファイバのサポート

      最新の業界標準を使用した周波数と位相/時間の正確な同期

      統合 GNSS レシーバ

      さまざまな SLA に対応する豊富な QoS 機能

      セキュリティ:トラストアンカー モジュール インフラストラクチャ、セキュアブート、イメージ署名、ランタイム防御

      MEF 3.0 準拠

      優れた管理性

      柔軟な消費モデル

N540-24Q8L2DD-SYS: Cisco NCS 540 Large Density Router Family

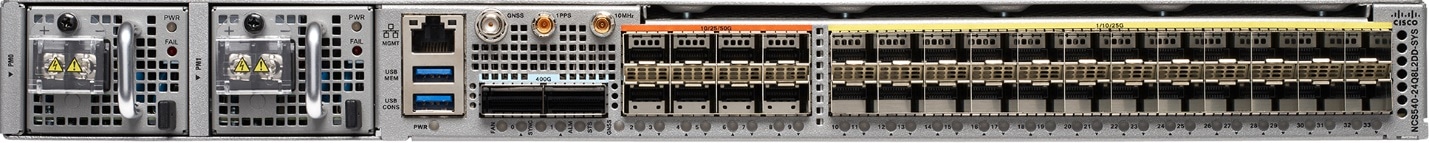

図 1.

N540-24Q8L2DD-SYSCisco NCS 540 高密度ルータファミリ

N540-24Q2C2DD-SYS: Cisco NCS 540 Large Density Router Family

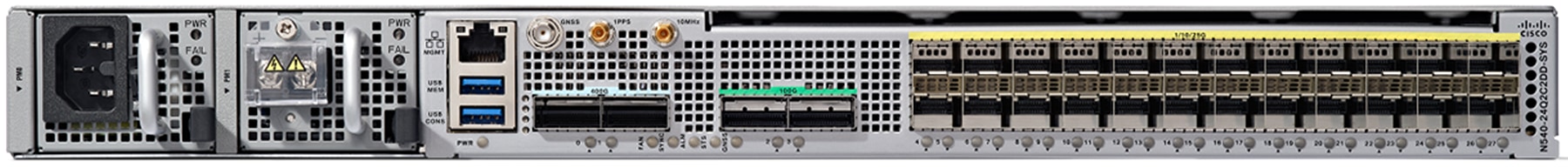

図 2.

N540-24Q2C2DD-SYSCisco NCS 540 高密度ルータファミリ

モデルの詳細

シャーシの PID

N540-24Q8L2DD-SYS

N540-24Q2C2DD-SYS

CPU、メモリ、ストレージ

4 コア 1.5GHz x86 CPU

16 GB DRAM

64 GB ストレージ

4 コア 1.5GHz x86 CPU

16 GB DRAM

64 GB ストレージ

インターフェイス

24 x 25GE/10GE/1GE

8 x 50GE / 25GE / 10GE / 1GE

2 x 400GE/3x100GE/200GE*/2 x 100GE/100GE/40GE

24 x 25GE/10GE/1GE

2 X 100GE/40GE

2 x 400GE/3x100GE/200GE*/2 x 100GE/100GE/40GE

パフォーマンス

最大 600 Mpps

最大 600 Mpps

電源ファンのエアーフロー

ホットスワップ可能 AC/DC 電源装置 X 21+1 冗長構成)。AC および DC PSU の組み合わせがサポートされています。

固定ファン X 65+1

前面から背面

ホットスワップ可能 AC/DC 電源装置 X 21+1 冗長構成)。AC および DC PSU の組み合わせがサポートされています。

固定ファン X 65+1

前面から背面

IEC 61000-4-5 に準拠するサージ定格

AC1KV DM2KV CM

DC1KV DM1KV CM

AC1KV DM2KV CM

DC1KV DM1KV CM

タイミング

SyncEPTP

内蔵 GNSS レシーバ(GPSGalileoGlonassBeiDou

インターフェイス:1 pps10 MHzToDGNSS 用アンテナ

クラス C400G/50G

SyncEPTP

内蔵 GNSS レシーバ(GPSGalileoGlonassBeiDou

インターフェイス:1 pps10 MHzToDGNSS 用アンテナ

クラス C100G400G

物理仕様

1 RU

奥行:299 mm

寸法:299Dx 439.42Wx 43.6 mmH

重量:シャーシ 5.8 kg、シングル PSU 0.6 kg

1 RU

奥行:299 mm

寸法:299Dx 439.42Wx 43.6 mmH

重量:シャーシ 5.8 kg、シングル PSU 0.6 kg

Cisco IOS XR での NCS 540 のソフトウェア機能サポート

説明

仕様

レイヤ 2

レイヤ 2 転送およびブリッジング

ブリッジドメイン(BD

イーサネット フロー ポイント(EFP

IEEE 802.1Q VLAN および Q-in-Q

イーサネットリンク集約グループ(LAG

Link Aggregation Control ProtocolLACP802.3ad

G.8032

スパニングツリー プロトコル

全ポートでジャンボフレームをサポート

レイヤ 3

IPv4 および IPv6 ユニキャストルーティング

レイヤ 3 インターフェイス:物理インターフェイスおよびサブインターフェイス

Virtual Routing and ForwardingVRF

Open Shortest Path FirstOSPFv2OSPFv3

Intermediate System to Intermediate SystemISISISISv6

マルチプロトコル ボーダー ゲートウェイ プロトコル(MP-BGP

等コストマルチパス(ECMP

双方向フォワーディング検出(BFD

仮想ルータ冗長プロトコル(VRRP

ブリッジ仮想インターフェイス(BVI)による統合ルーティング/ブリッジング(IRB

Generic Routing Encapsulation (GRE)

MPLS

ラベルスイッチング(LERLSR

ラベル配布プロトコル(LDP

BGP ラベル付きユニキャスト(BGP-LU

RSVP-TE による MPLS トラフィック エンジニアリング

ポイントツーポイント L2VPN:スタティック、T-LDPEVPN-VPWS

マルチポイント L2VPN VPLSEVPN

エニーキャスト IRB による L2/L3 EVPN

6PE6VPE

IP ループフリー代替(LFA)高速再ルーティング(FRR

RSVP-TE 高速再ルーティング(FRR

セグメントルーティング(SR*

セグメントルーティング対応の ISISOSPFBGP 拡張

MPLS データプレーンを使用したセグメントルーティング(SR-MPLS

IPv6 データプレーン(SRv6)を使用したセグメントルーティング

BGP イーグレス ピアリング エンジニアリング(BGP-EPE

セグメント ルーティング トラフィック エンジニアリング(SRTE

セグメントルーティング IGP フレキシブルアルゴリズム(Flex-Algo

セグメントルーティングパス計算要素(SR-PCE

トポロジに依存しないループフリー代替(TI-LFA

セグメント ルーティング オンデマンド ネクストホップ(SR-ODN

セグメントルーティングのパフォーマンス測定(SR-PM

マルチキャスト

IPv4 および IPv6 マルチキャストルーティング

PIM-SMPIM-SSM

IGMPv3MLDv2

mLDP プロファイル 67、および 14

mVPN

P2MP-TE プロファイル 8 および 10

Quality of ServiceQoS

クラスベースの 3 レベル階層型 QoS

仮想出力キューイング(VOQ

ポリシング、シェーピング

マルチレベル プライオリティ キューイング

L2/L3/L4 フィールドに基づいた分類

リマーキング

重み付けランダム早期検出(WRED

ディープパケットバッファ

タイミング

ESMC を使用した SyncE

一体型 GNSS レシーバ(GPSGalileoGlonassBeiDou

IEEE 1588-2008 PTP T-GMT-BCT-TSCA-PTS、仮想ポート

G.8265.1G.8275.1G.8275.2、マルチプロファイル

G.8273.2 クラス C

セキュリティ

コントロールプレーンおよび管理プレーンの保護

Local Packet Transport ServicesLPTS

認証、許可、アカウンティング(AAA

Terminal Access Controller Access-Control System PlusTACACS+

セキュア シェル(SSH

IPv4 および IPv6 用レイヤ 3 イングレス/イーグレス ACL

レイヤ 2 イングレス ACL

ユニキャスト Reverse Path Forwarding(ユニキャスト RPF

OAM

CDPLLDPICMPDHCP リレー

IP SLA

MPLS OAM

イーサネット OAMCFMY.1731 DM/SLM

TWAMP および TWAMP-Light レスポンダ

ハードウェアベースのタイムスタンプ

Y.1564

モデル/イベント駆動型テレメトリ

NetFlow

SPAN/ERSPAN/PW-SPAN

管理性

CLI

SNMP MIB

NETCONF/gRPCXMLJSONGPB

YANG モデル(ネイティブ、オープン:OpenConfigIETF

RPM ベースのソフトウェア インフラストラクチャ

ZTP

サードパーティ製アプリケーションのホスティング

サポート対象トランシーバモジュール

NCS 540 シリーズでサポートされているトランシーバについては、『Transceiver Module Group (TMG) Compatibility Matrix』を参照してください。

追加機能

NCS 540 シリーズルータは、Cisco DDoS Edge Protection ソリューションもサポートしています。

最先端の DDoS 防御を NCS 540 シリーズルータに直接追加して、アプリケーションの遅延に影響を与えることなく DDoS 攻撃をオンボックスでコスト効率よく検出、ブロックできます。

DDoS エッジ保護は、NCS 540 シリーズルータ導入の事例に応じて、モビリティトラフィック(GTP)およびその他のトラフィック(IPv4/v6MPLS など)に活用できます。

Cisco DDoS Edge Protectionの詳細をご確認ください。

環境

      NCS 540 固定システムの環境特性

説明

NCS 540 高密度ルータ

動作環境と高度

-40°C +65°C(最大 300 m

-40°C +60°C(最大 1800 m

-40°C +50°C(最大 3900 m

非動作時(保管時)温度

-40 70°C-40 158°F

湿度(動作時)

5 85%(結露しないこと)

保管(相対)湿度

5 95%40°C 時。NEBS GR-63-CORE 規格)

高度

0 3900 m

音響

NEBS GR-63-CORE Issue 5 - ISO 3744

電源

海外利用可能な AC 範囲(90 265V50/60Hz

海外利用可能な DC 範囲(-40 -72V

外部プラント設置

空気汚染、ほこり、湿度、昆虫、害虫、腐食性ガス、大気汚染など、外気に存在する反応性の要素からルータを保護する必要があります。このレベルの保護を実現するには、熱交換器を備えた環境的に密閉されたエンクロージャにユニットを設置することを推奨します。GR-487 に準拠したキャビネットは、環境的に密閉されていると見なされます。さらに、NEMA 定格 4 以上または IP 66 定格以上のクロージャは、環境的に密閉されていると見なすことができます。

適合標準規格

      適合規格:安全性および EMC

仕様

説明

適合規格の遵守

本製品は、指令 2004/108/EC および 2006/95/EC による CE マークに準拠しています。

ネットワーク機器建築基準(NEBS

GR-63-COREGR-1089-CORE に適合するように設計

安全性

ANSI/UL 60950-1

CAN/CSA C22.2 No. 60950-1

ANSI/UL 62368-1

CAN/CSA C22.2 No. 62368-1

EN/IEC 62368-1

EMC 規格

47CFR Part 15CFR 47)クラス A

AS/NZS CISPR22 クラス A

CISPR22 クラス A

EN55022 クラス A

ICES003 クラス A

VCCI クラス A

EN61000-3-2

EN61000-3-3

KN22 クラス A

CNS13438 クラス A

EMC イミュニティ

EN55024

CISPR24

EN300386

KN 61000-4 シリーズ

ETSI

ETS/EN 300 119 Part 4

ETS/EN 300 019 - 保管:クラス 1.2、輸送:クラス 2.3、使用/運用:クラス 3.2

ETS/EN 300 753

RoHS

本製品は、Ball Grid ArrayBGA)鉛ボールおよび鉛プレスフィットコネクタを除き、RoHS-6 に準拠しています。

構成情報

ルータ PID

N540-24Q8L2DD-SYS

N540-24Q2C2DD-SYS

説明

NCS540-2x400G QSFP-DD+8x50G+24x25G

NCS540-2x400G QSFP-DD+2x100G+24x25G

電源装置

電源:

N540-PWR400-A

N540-PWR400-D

電源:

N540-PWR400-A

N540-PWR400-D

アクセサリ

ラックマウント:

N540DD-RKM-19

N540-RKM-23-FHC

N540-RKM-ETSI-FHC

ケーブルブラケット:

N540-CBL-BRKT-FHC

ラックマウント:

N540DD-RKM-19

N540-RKM-23-FHC

N540-RKM-ETSI-FHC

ケーブルブラケット:

N540-CBL-BRKT-FHC

ソフトウェア

XR-7.4-K9-AC-TRK

TRK-7.4-54l-K9

XR-25.1-K9-AC-TRK

TRK-25.1-54l-K9

NCS 540 で使用可能なソフトウェアライセンスの構成情報

製品番号

説明

ESS-AC-10G-RTU-1

Access Essentials SW 使用権 v1.010G 単位)

ADV-AC-10G-RTU-1

Access Advantage w/o Essentials SW RTU v1.0 10G

ADN-AC-10G-RTU-1

Access Advantage w/ Essentials SW RTU v1.0 10G

ESS-ADN-AC-10G-RT

Access Essentials to Advantage Upgrade RTU10G 単位)

ESS-AC-10G-SIA-3

Access Essentials SIA 10G 3 5

ESS-AC-10G-SIA-5

Access Essentials SIA 10G 5 10

ADV-AC-10G-SIA-3

Access Advantage w/o Essentials SIA 10G 3 5

ADV-AC-10G-SIA-5

Access Advantage w/o Essentials SIA 10G 5 10

ADN-AC-10G-SIA-3

Access Advantage w/ Essentials SIA 10G 3 5

ADN-AC-10G-SIA-5

Access Advantage w/ Essentials SIA 10G 5 10

ESS-ADN-AC-10G-S3

Access Essentials to Advantage Upgrade SIA 10G 3 5

ESS-ADN-AC-10G-S5

Access Essentials to Advantage Upgrade SIA 10G 5 10

N540-24Z8Q2C-FC-SW

NCS 540 シリーズの追加ソフトウェアライセンス(RTUSIA

NCS 540 でサポートされる電源ケーブルの構成情報

製品番号

説明

CAB-AC-SA

電源コード:南アフリカ、16/10A250V1830 mm-40C +85C

CAB-AC-ARG

電源コード:アルゼンチン、10A250V2500 mm-40C +85C

CAB-AC-ISR

電源コード:イスラエル、16/10A250V2500 mm-40C +85C

CAB-AC-TAI

電源コード:台湾、15/10A125V2500 mm-40C +85C

CAB-AC-CHI

電源コード:中国、10A250V2500 mm-40C +85C

CAB-AC-KOR

電源コード:韓国、16/10A125V2500 mm-40C +85C

CAB-AC-EUR

電源コード:ヨーロッパ、16/10A250V2500 mm-40C +85C

CAB-AC-ITL

電源コード:イタリア、10A250V2500 mm-40C +85C

CAB-AC-UK

電源コード:英国、13/10A250V2500 mm-40C +85C

CAB-AC-AUS

電源コード:オーストラリア、10A250V2500 mm-40C +85C

CAB-AC-US

電源コード:米国、15 A125V2500 mm-40 C +85 C

CAB-AC-BRA

電源コード:ブラジル、10A250V2500 mm-40C +85C

CAB-AC-IND

電源コード:インド、16/10A250V2500 mm-40C +85C

CAB-AC-SUI

電源コード:スイス、10A250V2500 mm-40C +85C

CAB-AC-SA

電源コード:南アフリカ、16/10A250V1830 mm-40C +85C

CAB-AC-ARG

電源コード:アルゼンチン、10A250V2500 mm-40C +85C

CAB-AC-ISR

電源コード:イスラエル、16/10A250V2500 mm-40C +85C

サービスおよびサポート

シスコは、Cisco NCS 540 を正しく導入して最適化できるように各種のサービスを用意しています。シスコの革新的なサービスは、スタッフ、プロセス、ツール、パートナーからなる独自の組み合わせで、運用効率とネットワーク運用の向上を実現します。シスコアドバンスドサービスは、アーキテクチャ主導型のアプローチによってデータセンター インフラストラクチャをビジネスの目的に合致させ、長期にわたる価値を提供します。シスコサービスを利用すると、シスコのネットワーク専門家や高い実績を持つリソースにいつでも直接アクセスでき、ミッションクリティカルな問題を解決できます。このサービスでは、ご使用の Cisco NCS 540 に関してプロアクティブな診断やリアルタイムのアラートを提供する Cisco Smart Call Home サービスをご活用いただけます。シスコのサービスは、ネットワーク ライフサイクル全体にわたって最大限に投資を保護し、ネットワーク運用の最適化、移行のサポート、IT 能力の強化を実現します。

保証

Cisco NCS 540 には、1 年間の制限付きハードウェア保証が付属します。保証には、返品許可(RMA)の受領後 10 営業日以内にハードウェアを交換するサービスが含まれています。

製品持続可能性

シスコの環境、社会、ガバナンス(ESG)イニシアチブおよびパフォーマンスに関する情報は、シスコの CSR および持続可能性レポートで提供されます。

表 1.                シスコの環境保全に関する情報

持続可能性に関するトピック

参照先

一般

製品の素材に関する法律および規制に関する情報

材料

製品、バッテリ、パッケージを含む電子廃棄物法規制に関する情報

WEEE 適合性

製品の回収および再利用プログラムに関する情報

Cisco Takeback & Reuse Program

持続可能性に関するお問い合わせ

連絡先:csr_inquiries@cisco.com

材料

製品パッケージの重量と材料

連絡先:environment@cisco.com

Cisco Capital

目的達成に役立つ柔軟な支払いソリューション

Cisco Capital® により、目標を達成するための適切なテクノロジーを簡単に取得し、ビジネス変革を実現し、競争力を維持できます。総所有コスト(TCO)の削減、資金の節約、成長の促進に役立ちます。100 ヵ国あまりの国々では、ハードウェア、ソフトウェア、サービス、およびサードパーティの補助機器を購入するのに、シスコの柔軟な支払いソリューションを利用して、簡単かつ計画的に支払うことができます。詳細はこちらをご覧ください

文書の変更履歴

新規トピックまたは改訂されたトピック

説明箇所

日付

海外利用可能な AC 範囲を更新

環境:NCS 540 固定システムの環境特性

2025 2 7

CPU、メモリ、ストレージを更新

モデルの詳細

2025 2 7
