Cisco Catalyst IR8300 高耐久性シリーズルータ データシート
偏向のない言語
この製品のマニュアルセットは、偏向のない言語を使用するように配慮されています。このマニュアルセットでの偏向のない言語とは、年齢、障害、性別、人種的アイデンティティ、民族的アイデンティティ、性的指向、社会経済的地位、およびインターセクショナリティに基づく差別を意味しない言語として定義されています。製品ソフトウェアのユーザーインターフェイスにハードコードされている言語、RFP のドキュメントに基づいて使用されている言語、または参照されているサードパーティ製品で使用されている言語によりドキュメントに例外が存在する場合があります。シスコのインクルーシブランゲージに対する取り組みの詳細は、こちらをご覧ください。
翻訳について
このドキュメントは、米国シスコ発行ドキュメントの参考和訳です。リンク情報につきましては、日本語版掲載時点で、英語版にアップデートがあり、リンク先のページが移動/変更されている場合がありますことをご了承ください。あくまでも参考和訳となりますので、正式な内容については米国サイトのドキュメントを参照ください。
5G、オールインワン、産業グレードのルーティングおよびスイッチング プラットフォーム
Cisco® Catalyst® IR8300 高耐久性シリーズルータは、シスコ初の産業グレードの完全統合型ルーティングおよびスイッチング プラットフォームです。IR8300 は、業界をリードする Cisco Catalyst 製品を強化する Cisco Unified Access® Data Plane（UADP）Application-Specific Integrated Circuit（ASIC）および Quantum Flow Processor（QFP）上に構築されており、ネットワーク進化の最新のニーズに対応する優れた柔軟性と適応性を提供するように設計されています。IR8300 は、米国の公共安全 FirstNet サービスと新しい 5G サービスをサポートし、高速化されたサービス、多層セキュリティ、エッジ インテリジェンス向けに構築されています。エネルギー、運輸、石油天然ガス産業に見られる過酷で厳しい環境に配備できます。
Catalyst IR8300 は、エネルギー供給インフラストラクチャの通信ニーズをサポートするように設計されています。このインフラストラクチャには、送配電をサポートする変電所アプリケーション、再生可能エネルギー、石油天然ガス、水道、分散型電源、コジェネレーション、および鉄道道路沿線の運用が含まれます。その他のアプリケーションには、輸送パイプライン、配水本管、および石油・ガス・水道のサービスラインが含まれます。ルータは、IEEE1613 や IEC61850-3 など、厳しい変電所コンプライアンス基準を満たすように広範囲にテストされています。
Cisco IOS® XE を搭載した Catalyst IR8300 は、Cisco vManage をサポートし、シスコの安全なクラウドスケール SD-WAN ソリューションを提供します。高性能で統合された SD-WAN サービス専用に構築されており、クラウドまたはオンプレミスからセキュリティおよびネットワーキングサービスを一緒に提供する柔軟性を備えています。API をサポートする Cisco IOS XE の完全にプログラム可能なソフトウェアアーキテクチャを搭載したこのプラットフォームは、大規模な自動化を促進します。整合性の検証と脅威の修正により、脅威と脆弱性からプラットフォームを保護する Trustworthy Solutions 2.0 インフラストラクチャが付属しています。

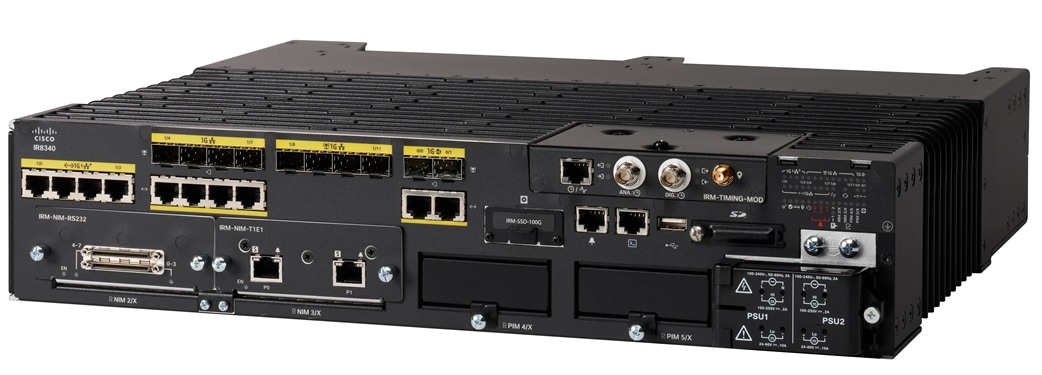

Cisco Catalyst IR8340 高耐久性シリーズルータ
表 1. 製品の特長
| 製品の機能 |
メリットと説明 |
| マルチコアプロセッサ |
● 8 GB
キャッシュメモリを備えた Intel
® x86 CPU
●
高速 WAN
トラフィックをサポートする高性能マルチコアプロセッサ
●
サービスプレーン、データプレーン、およびコントロールプレーンの要件に基づいて設定可能なコアプロファイル
|
| 組み込みの IPSec VPN ハードウェア アクセラレーション |
● IPsec Internet Mix
（IMIX
）トラフィック
● SSL/
暗号化ハードウェア
アクセラレーション
● FlexVPN
、DMVPN
、IKEv1
、IKEv2
、IPSEC
|
| 統合型ギガビットイーサネット（GE）ポート |
● WAN
または LAN
用に 14
個の組み込みギガビット
イーサネット
ポートを提供します。
● 4
つの RJ45
（POE/POE+/UPOE
付き）、4
つのコンボ（RJ45/SFP
）、4
つの SFP LAN
ポート、および 2
つのコンボ（RJ45/ SFP
）WAN
ポート
|
| DRAM |
● 8 GB
|
| フラッシュメモリのサポート |
●
内蔵オンボード 16 GB
フラッシュ、7.2 GB
使用可能
|
| SD カード/mSATA/USB ストレージ |
●
追加ストレージオプション：
● SD
カード 1 GB
● mSATA 100 GB
● USB 16 & 32 GB
|
| モジュラ型フォームファクタ |
● 2
ラックユニット（RU
）フォームファクタ
● 2 x
ネットワーク
インターフェイス
モジュール（NIM
）、および 2 x Pluggable Interface Module
（PIM
）スロットをサポート
|
| 統合セキュリティ |
●
ハードウェアをアンカーとするセキュアブートおよび Secure Unique Device Identification
（SUDI
）によってプラグアンドプレイをサポートし、ハードウェアとソフトウェアのアイデンティティを確認
|
| 時刻の同期と配信 |
IRIG-B（入力/出力）、GNSS、TOD/1PPS、IEEE 1588 v2（PTP）および SyncE をサポートするタイミングモジュール。Stratum 3 NTP 再頒布の GNSS サポート。 |
IR8300 プラットフォームには、2 つの NIM スロットと 2 つの PIM スロット、およびタイミングモジュールがあります。IR8300 には 12 個の LAN インターフェイスがあります。POE を備えた 4 つの銅線、4 つのコンボ SFP/銅線、4 つの SFP ポート、および 2 つの WAN 接続用のコンボ SFP/銅線ポート。すべての LAN と WAN は 1 GE です..
IR8340 フロントパネル
プラットフォーム全体のメリット
Cisco Software-Defined WAN によるサービスの高速化
Cisco SD-WAN は、インテリジェントな一連のソフトウェアサービスとしてさまざまな WAN 転送リンクを利用し、ユーザー、デバイス、ブランチオフィスを安全かつ確実に接続します。Catalyst IR8300 ルータは、最新のアプリケーションとネットワークの状態に基づいて、「最良の」リンクを介してトラフィックを動的にルーティングし、優れたアプリケーション エクスペリエンスを実現します。アプリケーション パフォーマンス、帯域幅の使用率、データのプライバシー、WAN リンクの可用性をきめ細かく制御できます。このような制御は、ミッションクリティカルな大規模ビジネスをブランチのオンプレミスやクラウドのコントローラで行う際に必要となります。このプラットフォームでのデュアル 5G モジュールのサポートにより、お客様は、ニーズに応じて WAN トラフィックをルーティングするための複数のワイヤレス キャリア オプションを利用できます。
アプリケーション パフォーマンスの最適化
SD-WAN ネットワークがサービスレベル契約（SLA）に準拠し、ネットワークの問題が発生した場合でも強力なパフォーマンスを維持できるようにします。ブランチ マルチクラウド アクセスを利用すれば、SD-WAN コントローラからシンプルなテンプレートをプッシュすることで Software as a Service（SaaS）アプリケーションを高速化できます。Transmission Control Protocol（TCP）に最適化、前方誤り訂正、パケット複製などの機能によってアプリケーションのパフォーマンスとユーザエクスペリエンスが向上します。
マルチレイヤセキュリティ
従来の複雑な WAN ネットワークを、セキュリティ機能が統合された俊敏な SD-WAN に移行できるようになりました。Catalyst IR8300 高耐久性ルータは、ブランチオフィスをインターネットとクラウドに接続し、主要な Web 攻撃に対して業界をリードする保護を提供します。ブランチでのセキュア ダイレクト インターネット アクセス（DIA）によってブランチのワークロードを最適化できます。特に、クラウドでホストされているアプリケーションのパフォーマンスを向上させるのに役立ちます。同時に、DIA はブランチを外部の脅威から保護するのに役立ちます。
Cisco® Cyber Vision または Unified Threat Defense を実行する機能により、組織は、産業用制御ネットワークを継続的に可視化し、サイバー攻撃のリスクを管理することで、産業オペレーションの継続性、回復力、および安全性を確保できます。
プログラム可能なソフトウェアアーキテクチャによるクラウドネイティブの俊敏性
シスコは、Catalyst IR8300 プラットフォームで機能豊富な従来の Cisco IOS XE ルーティングスタックを引き続き提供しています。Cisco IOS XE には、IP ルーティング、IPSec、Quality of Service（QoS）、ファイアウォール、ネットワークアドレス変換（NAT）、Network-Based Application Recognition（NBAR）、Flexible NetFlow（FNF）、L2 ループ保護および冗長プロトコルなどの多くの機能が含まれています。Cisco IOS XE は、さまざまなプロトコルや設定に対応し、API を利用できる、完全にプログラム可能なソフトウェアアーキテクチャです。統合ソフトウェアイメージと単一のバイナリファイルによって、Cisco IOS XE SD-WAN と Cisco IOS XE のいずれかを選択できるようになりました。また、必要に応じて相互に簡単に移行できます。
5G
Catalyst IR8300 高耐久性シリーズルータは、5G ネットワーク用に構築されています。Cat18 LTE と 5G の高いスループットにより、WAN ネットワークのさまざまなユースケースにおいてワイヤレス WAN が主要な転送方式となりえます。IR8300 は、統合されたプラガブルモジュールと LTE/5G 機能を備えた外部セルラー ゲートウェイ モジュールの両方をサポートし、これらのユースケースに対応するスループットを向上させます。特定のブランチサイトの有線接続とセルラーエリアのカバー状況に応じて、統合ゲートウェイまたは外部ゲートウェイを選択できます。
| 名前と SKU |
説明 |
| Cisco Catalyst IR8300 高耐久性シリーズルータ |
|
| IR8340-K9 |
Cisco Catalyst IR8340 高耐久性ルータ |
| 電源装置 |
|
| PWR-RGD-AC-DC |
高 AC/DC（100 ～ 250 VDC/100 ～ 240 VAC） |
| PWR-RGD-LOW-DC |
低 DC（24 ～ 60 VDC） |
| PWR-RGD-AC-DC-250 |
高 AC/DC（100 ～ 250 VDC/100 ～ 240 VAC）250 W |
サポートされるモジュール
表 3. サポートされるモジュール
| 製品番号 |
説明 |
| インターフェイス モジュール |
|
| IRM-NIM-2T1E1 |
IR シリーズ 2 ポート T1/E1 ネットワーク インターフェイス モジュール |
| IRM-NIM-RS232 |
IR シリーズ RS232 8 ポート シリアル ネットワーク インターフェイス モジュール |
| IRM-TIMING-MOD |
IR シリーズ タイミング モジュール：PTP IEEE 1588 v2、GNSS（SMA コネクタ)、IRIG-B、SyncE、TOD/1PPS |
| ワイヤレス WAN（LTE）：4.4 ワット、0.5Lbs/0.2Kg |
|
| P-LTEAP18-GL |
4G/CAT18 LTE Advanced Pro Pluggable：グローバル |
| P-LTE-MNA |
4G/CAT6 LTE Advanced Pluggable（北米およびヨーロッパ向け） |
| P-LTE-EA |
ヨーロッパおよび北米向け CAT6 Advanced Pluggable |
| P-LTE-LA |
APAC、LATAM、ANZ 向け CAT6 Advanced Pluggable |
LTE（3GPP カテゴリ 4）モジュール
| P-LTE-MNA |
|
| LTE バンド |
LTE バンド 2、4、5、12、13、14、17、66 FDD LTE 1700 MHz および 2100 MHz（バンド 66 Ext AWS）、700 MHz（バンド 17、14、13、12）、850 MHz（バンド 5 CLR）、1700 MHz および 2100 MHz（バンド 4 AWS）、1900 MHz（バンド 2） |
| 下位互換性 |
UMTS、HSPA+（バンド 2、4、5） |
| 理論上のダウンロード速度およびアップロード速度 |
150 および 50 Mbps |
| 米国 |
マルチキャリア（AT&T 社および Verizon 社） |
| 欧州 |
– |
| バンド 14 |
対応 |
| FirstNet Ready |
AT&T FirstNet による承認 （IR8300 プラットフォーム認証保留中） |
LTE Advanced（3GPP カテゴリ 6）モジュール
| 機能 |
P-LTEA-EA |
P-LTEA-LA |
| LTE バンド |
LTE バンド 1 ～ 5、7、8、12、13、20、25、26、29、30、41 FDD LTE 700 MHz（バンド 12）、700 MHz（バンド 29）、800 MHz（バンド 20）、850 MHz（バンド 5 CLR）、850 MHz（バンド 26 Low）、900 MHz（バンド 8）、1800 MHz（バンド 3）、1900 MHz（バンド 2）、1900 MHz（PCS バンド 25）、1700 MHz および 2100 MHz（バンド 4 AWS）、2100 MHz（バンド 1）、2300 MHz（バンド 30）、または 2600 MHz（バンド 7） TDD LTE 2500 MHz（バンド 41） キャリア アグリゲーション バンドの組み合わせ： 1 + 8、2 +（2、5、12、13、29）、3 +（7、20）、4 +（4、5、12、13、29）、7 +（7、20）、12 + 30、5 + 30、および 41 + 41 |
LTE バンド 1、3、5、7、8、18、19、21、28、38、39、40、41 FDD LTE 700 MHz（バンド 28）、850 MHz（バンド 5 CLR）、850 MHz（バンド 18 および 19 Low）、900 MHz（バンド 8）、1500 MHz（バンド 21）、1800 MHz（バンド 3）、2100 MHz（バンド 1）、または 2600 MHz（バンド 7） TDD LTE 1900 MHz（バンド 39）、2300 MHz（バンド 40）、2500 MHz（バンド 41）、2600 MHz（バンド 38） キャリア アグリゲーション バンドの組み合わせ： 1 +（8、18、19、21）、3 +（5、7、19、28）、7 +（5、7、28）、19 + 21、38 + 38、39 + 39、40 + 40、および 41 + 41 |
| 理論上のダウンロード速度およびアップロード速度 3 |
300 および 50 Mbps |
300 および 50 Mbps |
| Dying Gasp |
対応 |
対応 |
| 米国 |
AT&T および Verizon |
– |
| 欧州 |
対応 |
– |
| バンド 14 |
対応 |
– |
| カナダ |
対応 |
– |
| オーストラリアおよびニュージーランド |
– |
対応（Telstra 社による承認） |
| 日本 |
– |
対応（NTT Docomo、KDDI、ソフトバンク） |
| インド、シンガポール、マレーシア、タイ |
– |
対応 |
| 中国 |
– |
対応 |
| アラブ首長国連邦 |
対応 |
– |
LTE Advanced Pro（3GPP カテゴリ 18）モジュール
| 機能 |
P-LTEAP18-GL |
| LTE バンド |
LTE バンド 1 ～ 5、7、8、12 ～ 14、17、18 ～ 20、25、26、28 ～ 30、32、38 ～ 43、46、48、66、および 71 FDD LTE 600 MHz（バンド 71）、700 MHz（バンド 12、13、14、17、28、29）、800 MHz（バンド 20）、850 MHz（バンド 5、18、19、26）、900 MHz（バンド 8）、1500 MHz（バンド 32）、1700 MHz（バンド 4 および 66）、1800 MHz（バンド 3）、1900 MHz（バンド 2 および 25）、2100 MHz（バンド 1）、2300 MHz（バンド 30）、2600 MHz（バンド 7） TDD LTE 1900 MHz（バンド 39）、2300 MHz（バンド 40）、2500 MHz（バンド 41）、2600 MHz（バンド 38）、3500 MHz（バンド 42 および 48）、3700 MHz（バンド 43）、5200 MHz（バンド 46） |
| 理論上のダウンロード速度およびアップロード速度 3 |
1.2 Gbps/200 Mbps |
| Dying Gasp |
対応 |
| 米国 |
マルチキャリア（AT&T 社および Verizon 社） |
| 欧州 |
対応 |
| カナダ |
対応 |
| オーストラリア |
対応 |
| 中国 |
対応 |
| 日本 |
対応 |
| バンド 14 |
対応 |
| FirstNet 認定 |
対応（IR8300 プラットフォーム認証保留中） |
| バンド 48（CBRS） |
対応 |
メモリ、ストレージ、アクセサリオプション
表 4. メモリ、ストレージ、アクセサリオプション
| 製品番号 |
説明 |
| IRM-SSD-100G |
mSATA ストレージ：100 GB、スペア |
| IRM-NIM-BLNK |
NIM スロットの場合は空白 |
| IRM-P-Blank |
PIM スロットの場合は空白 |
| IRM-SSD-Blank |
SSD の場合は空白 |
光ファイバモジュールおよびトランシーバモジュール
| 製品番号 |
最大距離 |
ケーブル タイプ |
温度範囲 |
| GLC-FE-100FX-RGD |
2 km |
MMF |
産業用 |
| GLC-FE-100LX-RGD |
10 km |
SMF |
産業用 |
| GLC-FE-100FX |
2 km |
SMF |
商用 |
| GLC-FE-100LX |
10 km |
SMF |
商用 |
| GLC-FE-100EX |
40 km |
SMF |
商用 |
| GLC-FE-100ZX |
80 km |
SMF |
商用 |
| GLC-FE-100BX-D |
10 km |
SMF |
商用 |
| GLC-FE-100BX-U |
10 km |
SMF |
商用 |
| GLC-SX-MM-RGD |
550 m |
MMF |
産業用 |
| GLC-LX-SM-RGD |
550 m/10 km |
MMF/SMF |
産業用 |
| GLC-ZX-SM-RGD |
70 km |
SMF |
産業用 |
| GLC-SX-MMD |
850 m |
MMF |
拡張（Extended） |
| GLC-LH-SMD |
550 m/10 km |
MMF/SMF |
拡張（Extended） |
| GLC-EX-SMD |
40 km |
SMF |
拡張（Extended） |
| GLC-ZX-SMD |
70 km |
SMF |
拡張（Extended） |
| CWDM-SFP-xxxx=（8 周波数） |
80 km |
SMF |
商用 |
| DWDM-SFP-xxxx=（40 周波数） |
80 km |
SMF |
商用 |
| GLC-BX-D |
10 km |
SMF |
商用 |
| GLC-BX-U |
10 km |
SMF |
商用 |
| GLC-TE |
100 m |
GE |
拡張（Extended） |
| GLC-T-RGD |
100 m |
GE |
産業用 |
復元力と高可用性
ダウンタイムはお客様のビジネスに直接影響するため、ブランチの運用にはプラットフォームの冗長化が不可欠です。その優先事項に対処するために、シスコはデュアル電源装置を Catalyst IR8300 のデフォルトにし、プライマリ電源装置に障害が発生した場合にバックアップパワーを確実に使用できるようにします。
電源装置
| 製品番号 |
ワット数 |
定格公称入力動作の範囲 |
導入事例シナリオ |
| PWR-RGD-AC-DC |
150 W |
AC 100 ～ 240V/2.0A 50 ～ 60Hz または DC 100 ～ 250V/2.0A |
高電圧 AC または DC 電源 |
| PWR-RGD-LOW-DC |
150 W |
DC 24 ～ 60V/10A |
低圧 DC 電源 |
| PWR-RGD-AC-DC-250 |
250W |
AC 100 ～ 240V 3.3A 50 ～ 60Hz または DC 100 ～ 250V 3.3A |
高電圧 AC または DC 電源 |
表 6. ソフトウェアの最小要件
| プラットフォーム製品 ID |
説明 |
ソフトウェアの最小要件 |
| IR8340-K9 |
Cisco Catalyst IR8340 高耐久性ルータ |
Cisco IOS XE ソフトウェアリリース 17.7.1 |
表 7. ソフトウェアの特長およびプロトコル（自律モード）
| 機能 |
説明 |
| Cisco IOS ソフトウェアの要件 |
● Cisco IOS XE
ソフトウェア：ユニバーサル Cisco IOS
ソフトウェアイメージ
● Cisco IOS XE
ソフトウェアリリース 17.7.1
以降（タイミングモジュール付きの 17.8.1
）
● Cisco IOS XE
ソフトウェア：Autonomous and Controller
（SD-WAN
）モードのユニファイドイメージ
|
| LAN 機能 |
●
スパニングツリープロトコル（STP/RPVST/PVST/MSTP/RSTP
）802.1d
、802.1w
、802.1s
● L2
イーサチャネル（LACP 802.3ad/PAgP
）
● MACsec 802.1ae
● VLAN
およびスイッチ仮想インターフェイス
● VLAN
トランキング 802.1q
● REP
、HSR
、PRP
保護
● SPAN
および RSPAN
●
ルートガード、BPDU
ガード、ループガード、単方向リンク検出（UDLD
）
● Q
イン Q
トンネリング
● LLDP
および Cisco Discovery Protocol
（CDP
）
● VTPv2
および VTPv3
（VLAN
トランキングプロトコル）
● L2
マルチキャスト、IGMPv2
、IGMPv3
、IGMP
スヌーピング、IGMP
クエリ
●
プライベート VLAN
|
| IPv4 および IPv6 サービス機能 |
● Routing Information Protocol Version 1
および 2
（RIPv1
および RIPv2
）および RIPng
（IPv6
）
● Generic Routing Encapsulation
（GRE
）およびマルチポイント GRE
（MGRE
）
● Network Address Translation
（NAT
）
● IPv4
および IPv6
向け Dynamic Host Configuration Protoco
（DHCP
）サーバー、リレー、およびクライアント
● IPv4
および IPv6
向けアクセスコントロールリスト（ACL
）
● IPv4
および IPv6
マルチキャスト
● IP
サービスレベル契約（IP SLA
）
● Open Shortest Path First
（OSPF
）v2
および v3
●
マルチプロトコル
ボーダー
ゲートウェイ
プロトコル（MP-BGP
）
● IPv4
および IPv6
向け Enhanced Interior Gateway Routing Protocol
（EIGRP
）
● Virtual Route Forwarding
（VRF
）および VRF-Lite
● Next-Hop Resolution Protocol
（NHRP
）
●
非同期シリアルデータのカプセル化とリレー
●
サブインターフェイスおよび VLAN
上のレイヤ 2
トンネリングプロトコル（L2TP
）v3
● MPLS
、BFD
（OAM
）および FRR
を搭載した LSP
、TE
、L2
および L3 VPN
● Policy Based Routing
（PBR
）
|
| セキュリティ機能 |
セキュアな接続
●
トラストアンカーモジュール（TAM
）
●
システムパフォーマンスへの影響を最小限に抑えたハードウェア
アクセラレーションによる暗号化
● AES-256
、SHA-384
、SHA-512
などの次世代暗号化（NGE
）と量子コンピューティング耐性（QCR
）アルゴリズム
●
公開キーインフラストラクチャ（PKI
）のサポート
● 20
の IPsec
トンネル
● Cisco Easy VPN
ソリューションのクライアントおよびサーバー
● NAT
の透過性
● Dynamic Multipoint VPN
（DMVPN
）
●
トンネルレス Group Encrypted Transport VPN
（GETVPN
）
● Flex VPN
● IPsec
ステートフル
フェールオーバー
● Secure Sockets Layer
（SSL
）VPN
によるセキュアなリモートアクセス
● VRF
対応 IPSec
● IPsec over IPv6
● 802.1x
認証と TrustSEC
Cisco IOS Firewall
●
ゾーンベース
ポリシー
ファイアウォール
● VRF
対応ステートフル
インスペクション
ルーティング
ファイアウォール
●
ステートフル
インスペクション
トランスペアレント
ファイアウォール
●
高度なアプリケーション
インスペクションと制御
● Secure HTTP
（HTTPS
）、FTP
、および Telnet
認証プロキシ
●
ダイナミックおよびスタティック
ポート
セキュリティ
●
ファイアウォール
ステートフル
フェールオーバー
● VRF
対応ファイアウォール
統合型脅威制御
●
コントロールプレーン
ポリシング（CoPP
）
● Flexible Packet Matching
●
ネットワーク基盤の保護
Cisco Umbrella
● IOS-XE
でサポートされる通り
|
| Quality of Service（QoS）機能 |
●
トラフィックの分類と優先順位付けのために各セルラーの WAN
インターフェイスで最大 8
個の同時接続ベアラーをサポートする LTE QoS
を提供
●
遅延の影響を受けやすいミッションクリティカルなサービスのトラフィックを優先
●
遅延の影響を受けやすい産業用アプリケーションの低遅延ルーティングを促進
●
携帯電話を含むすべての LAN
および WAN
インターフェイスでサポート
●
低遅延キューイング（LLQ
）
●
重み付け均等化キューイング（WFQ
）
●
クラスベース WFQ
（CBWFQ
）
●
クラスベース
トラフィック
シェーピング（CBTS
）
●
クラスベース
トラフィック
ポリシング（CBTP
）
●
ポリシーベースルーティング（PBR
）
●
クラスベース QoS MIB
●
サービスクラス（CoS
）から DiffServ
コードポイント（DSCP
）へのマッピング
●
クラスベース重み付けランダム早期検出（CBWRED
）
●
リソース予約プロトコル（RSVP
）
● Real-Time Transport Protocol
（RTP
）ヘッダー圧縮（cRTP
）
●
差別化サービス（DiffServ
）
● QoS
事前分類および事前分割
|
| 高可用性機能 |
●
デュアルアクティブ LTE
バックホール
●
仮想ルータ冗長プロトコル（VRRP
）（RFC 2338
）
●
ホットスタンバイ
ルータ
プロトコル（HSRP
）
● LTE
モジュールでのデュアル SIM
サポートによるセルラーフェールオーバー
●
デュアル SIM
フェールオーバーを処理する WAN
モニタリング
|
| IPv6 機能 |
● IPv6
アドレッシング
アーキテクチャ
● IPv6
ユニキャスト転送およびマルチキャスト転送
● IPv6 ACL
● IPv6 over cellular
（DHCP
プレフィックス委任を含む）
● IPv6
ルーティング（スタティック、RIPng
、OSPFv3
、EIGRP
、MP-BGP
）
● IPv6
ドメイン名解決
● IPv6 DHCP
サービス
|
表 8. ソフトウェアの機能およびプロトコル（コントローラモード）
| 機能 |
説明 |
| コア機能 |
IPv4、IPv6、スタティックルート、OSPF、EIGRP、BGP、Overlay Management Protocol（OMP）、Application Aware Routing（AAR）、トラフィック エンジニアリング、サービス挿入、ゼロトラスト、ホワイトリスト登録、改ざん防止モジュール、DTLS/TLS、IPsec、分類、優先順位付け、低遅延キューイング、リマーキング、シェーピング、スケジューリング、ポリシング、ミラーリング、マルチキャスト IPv4 サポート、サービスアドバタイズメント/挿入ポリシー、Simple Network Management Protocol（SNMP）、Network Time Protocol（NTP）、DNS クライアント、DHCP、DHCP クライアント、DHCP サーバー、DHCP リレーアーカイブ、syslog、セキュアシェル（SSH）、Secure Copy（SCP）、Cflowd v10 IPFIX エクスポート、IPv6（トランスポート側）、Virtual Router Redundancy Protocol（VRRP）、MPLS、NAT（DIA、サービス側、overload/PAT、NAT64 など）、NAT プール、スプリット DNS、ACL、BFD、SSH 経由の NETCONF、コマンドラインインターフェイス（CLI）、NTP サーバーサポート、サービス側 BGP を使用した BFD、OMP への BGP コミュニティ伝播、AAR 用の 6 つの SLA クラス、Cisco TrustSec®/SD-Access（インライン スケーラブル グループのタグ（SGT）伝播）、ソフトウェア定義のアプリケーションの可視性と制御（SD-AVC）を備えたカスタムアプリ、マルチキャスト AAR、動的オンデマンドトンネル、PIM-SM、OSPFv3、ルートポリシー、マルチ VRF サポート |
| カプセル化 |
GRE、イーサネット、802.1q VLAN |
| アプリケーション エクスペリエンス |
QoS、前方誤り訂正（FEC）、CoS マーキング、WRED、階層型 QoS、PBR、NBAR、SD-AVC、トンネルごとの QoS、Cloud OnRamp for SaaS、拡張 Office 365 トラフィックステアリング、DIA、FNF |
| 暗号化アルゴリズム |
暗号化：AES-256（CBC および GCM モード）、IKE、Cisco Public Key Infrastructure（PKI） 認証：AAA、RSA（2048 ビット）、ESP-256-CBC、HMAC-SHA1、ECDSA（256/384 ビット） 整合性チェック：SHA-1、SHA-2 |
| セキュリティ |
組み込みのエンドツーエンド セグメンテーション（VPN）、ゾーンベース ファイアウォール（ZBFW）、PKI、Cisco DNA Layer Security、Snort® 侵入防止および検出（IPS/IDS）、URL フィルタリング、Cisco Secure Firewall（旧 AMP） 、Cisco Secure Malware Analytics（旧 Threat Grid）、ZBFW 用のアプリケーションレベル ゲートウェイ（ALG |
表 9. ネットワーク管理ツール
| 運用フェーズ |
アプリケーション |
説明 |
| デバイスのステージングおよび少数ルータの設定 |
Cisco WebUI |
使いやすいウィザードで小規模環境でのデバイスのプロビジョニングをシンプルにする GUI ベースのデバイス管理ツール |
| 産業用資産の設定、監視、管理にまでエンタープライズ ネットワークを拡張 |
SD-WAN を使用した Cisco Digital Network Architecture（Cisco DNA） |
● Cisco DNA
は、完全にプログラム可能で、サードパーティのイノベーションに対してオープンであるだけでなく、クラウドをインフラストラクチャ
コンポーネントとして完全かつシームレスに統合するネットワーク
インフラストラクチャです。
●
ユーザー/
アプリケーション認識ポリシーをネットワーク運用の中心に置くことで、プロセスとワークフローを自動化してシンプルにします。
● Cisco DNA
により、ネットワーク運用をシンプルにして最適化する継続的なフィードバックをネットワークから得られるようになります。
● WAN
の設定と管理のための単一のダッシュボード。
Cisco SD-WAN（vManage）は柔軟性に優れ、インターネット、MPLS、ワイヤレス 4G LTE/5G などの複数の接続でアプリケーションを自動的に実行します（高度な SDWAN セキュリティ機能）。 |
Cisco Catalyst IR8300 は 2 つのライセンスパッケージを提供します
ネットワークスタック：
● Network Essentials
● Network Advantage
Cisco DNA スタック：
● Cisco DNA Essentials
● Cisco DNA Advantage
表 10. 機械仕様
| 説明 |
仕様 |
| 変電所の強化に関するコンプライアンス |
IEC 61850-3 IEEE1613 |
| 組み込みのハードウエアベース暗号化アクセラレーション（IPSec + SSL） |
はい |
| ギガビットイーサネット WAN ポート |
2 × コンボ（RJ45/SFP） |
| ギガビットイーサネット LAN ポート |
12 GE LAN ポート 4 × RJ45 4 × コンボ（RJ45/SFP） SFP X 4 |
| POE/POE+/UPOE 予算 |
120W： ポート 1 および 2：それぞれ最大 UPOE（60W） ポート 3 および 4：それぞれ最大 POE+（30W） |
| スロット数 |
4（2 NIM、2 PIM） |
| メモリ（DDR4） |
8 GB |
| eMMC フラッシュ |
内蔵オンボード 16 GB フラッシュ、7.2 GB 使用可能 |
| 外部 USB 3.0 |
1 |
| RJ-45 コンソールポート |
1 |
| RJ-45 アラームポート |
1 x RJ45、2 x アラーム入力および 1 x アラーム出力 |
| 3 つの電源オプション：
● 150W
低圧 DC
電源装置
● 150W AC
または高電圧 DC
電源装置
● 250W AC
または高電圧 DC
電源装置
|
|
| 150W AC/DC 入力電圧 |
公称範囲：100 ～ 240 VAC/100 ～ 250VDC |
| 150W 低電圧 DC 入力電圧 |
公称範囲：DC 24 ～ 60 V |
| 250W AC/DC 入力電圧 |
公称範囲：100 ～ 240 VAC/100 ～ 250VDC |
| AC 入力周波数 |
50 ～ 60 Hz |
| システムの消費電力（モジュールおよび POE なし） |
標準：60W、最大：86W |
| T1/E1 NIM の消費電力 |
標準：6W、最大：7W |
| RS232 NIM 消費電力 |
標準：6W、最大：7W |
| サイズ（高さ x 幅 x 奥行） |
88.9 X 438.2 X 381 mm（3.5 X 17.25 X 15 インチ） |
| ラックの高さ |
2 ラックユニット（2RU） |
| ラックマウント 48.3 cm（19 インチ）EIA |
はい：含まれています |
| 10.9 Kg（24 ポンド） |
|
| 2 つの電源装置で完全に設定された標準的な重量 4 つのモジュール、タイミングモジュール |
28 ポンド (12.7 kg) |
| エアーフロー |
対流および伝導冷却（ファンなし） |
| 平均故障間隔（時間） |
239,274 時間。 |
| 動作条件 |
|
| 動作温度 |
-40°F ～ 140°F（-40 ～ + 60°C）の連続動作温度範囲 |
| 衝撃/振動 |
11 ms で 30 G |
| 高度 |
3,048 m（10000 フィート）最大動作温度は、IEEE1613-2009 に従って高度になるにつれて低下 |
| 相対湿度 |
5 ～ 95 %、結露しないこと |
| 非動作条件 |
|
| 温度 |
-40 ～ 185°F（-40 ～ 85°C） |
| 相対湿度 |
5 ～ 95 %、結露しないこと |
| 高度 |
4,876 m（16000 フィート）最大動作温度は、IEEE1613a-2008 に従って高度になるにつれて低下 |
| 非動作時の自由落下 |
ENG 339611 につき 100 mm（4 インチ） |
| 動作中の地震 |
IEC 60255-21-3 クラス 1 |
| 非動作時の衝撃/振動 |
40 ～ 50 G（最低 3.26 m/s） |
| 環境に関する変電所規格準拠 |
IEC-61850-3 IEEE1613 |
| 耐性 |
EN61000-6-2
● IEC 61000-6-4
● IEC 61000-6-5
（AC
、I/O
）
● EN61000-4-2
（ESD
）
● EN61000-4-3
（RF
）
● EN61000-4-4
（EFT
）
● EN61000-4-5
（サージ）
● EN61000-4-6
（CRF
）
● EN61000-4-11
（VDI
）
● IEC 61000-4-12
（AC
、I/O
）
● EN 55024
、CISPR 24
● EN50082-1
（AC
）
● IEEE 1613
：高電圧インパルス
|
| EMC：エミッション |
IEC/CISPR 22 EN/KN 61000-3-3 NM EN 61000-3-3 EN/KN 61000-3-2 NM EN 61000-3-2 47 CFR Part 15 Subpart B CISPR32 CNS13438 EN300 386 EN55032 ICES-003：Iss:6 KS C 9832 NM EN 55032 VCCI-CISPR 32 EAC SDPPI SNI ISO/IEC CISPR 32 CNCA/SAC GB AS/NZ CISPR 32 |
| 産業用 EMC |
EN 61000-6-2：工業環境におけるイミュニティ EN 61000-6-4：工業環境のエミッション EN61000-6-1：一般イミュニティ規格 |
| 安全性 |
UL/CSA 62368-1 IEC/EN 60950-1 IEC/EN 62368-1 CB レポートおよび IEC 62368-1 認定（国別の変更事項をすべて含む） NOM から NOM-019-SCFI へ（UL 適合証明書による）UL/CSA 61010-2-201 |
| 無線：セルラーおよびグローバルナビゲーション衛星システム（GNSS） |
FCC CFR パート 22H、24E、27、90、96：GSM/WCDMA/LTE RSS：130、132、133、139、140、195、199 EN 301 908 パート 1/2/13：WCDMA/LTE EN 301 511：GSM AS/NZ：ACMA EMR、AS/CA S042.1、4 -WCDMA、LTE MIC Article 2 Paragraph 1、Item 11-3、7、19：GSM/WCDMA/LTE 2017.3.31（RRA 通知＃2017-3）、（KS X 3123:2017）、（KS X 3142:2018、ドラフト版）：WCDMA/LTE ETSI TS 151 010-1 V6.5.0（2005-11）、ETSI TS 134 121-1 V9.1.0（2010-07）、3GPP TS 36.521-1 V9.5.0（2011-06）：GSM/WCDMA/LTE 解像度：1463/2016、1474/2016、271/2017：GSM/WCDMA/LTE 3GPP TS 36.521-1 V9.7.0：LTE、TS 51.010-1-S12 10.1.0：GSM/WCDMA EN 301 489：1/52 EN 301 489：1/19 EN 303 413：GNSS |
| RF 被曝 |
FCC パート 2.1091、2.1093 RSS 102 EN62311 AS/NZ 2772 |
| 鉄道 |
AREMA C&S マニュアル Part 11 IEC 62236-4（説明） EN 50121-4 EN 50125-3 EN 50153 EN 50155 |
| 自動車 |
NEMA TS-2 |
| 業界規格 |
公共の安全
● FirstNet Ready
™
スマートグリッド：
● IEC 61850-3
● IEEE 1613
セキュリティ
● FIPS 140-2
● Common Criteria
Department of Defense; 米国国防総省
● DoDIN APL
IPv6
● USGv6
|
| EMC（ETSI/EN） |
EN 300 386：電気通信ネットワーク機器（EMC） EN55032：マルチメディア機器（エミッション） EN55024：情報技術機器（イミュニティ） EN55035：マルチメディア機器（イミュニティ） EN61000-6-1：一般イミュニティ規格 |
| Telecom |
T1/E1（ISDN を除く）
● AS/ACIF S016
● DGT ID 0002
● HKTA
● IC; CS-03
、パート II
、第 9
号
● ITU-T G.703
● G.704
● G.706
● G.823
● TBR 12
、TBR 13
● KS×3074
、KS×3078
● K.21
Serial
● ITU V.10
、V.11
、V.28
、V.36
、X.21
● TBR 1
、2
|
Catalyst IR8340 には、シスコの 1 年間の限定ハードウェア保証が付いています。Cisco Smart Net Total Care® サービスなどを提供するテクニカルサービス契約を追加されることにより、OS アップデートや Cisco.com のオンラインリソース、Cisco Technical Assistance Center（TAC）のサポートサービスへのアクセスなど、製品保証には含まれないサービスもご利用いただけます。表 9 に、ご利用いただけるテクニカルサービスを示します。
シスコ製品の保証の詳細はこちらをご覧ください。
シスコ テクニカルサービスの詳細はこちらをご覧ください。
表 11. Catalyst IR8340 のシスコテクニカルサービス
| テクニカルサービス |
| Cisco Smart Net Total Care Service
● Cisco TAC
へのグローバルアクセス（24
時間）
● Cisco.com
の豊富なリソース、コミュニティ、ツールへの無制限のアクセス
●
翌営業日（NBD
）、8 X 5 X 4
、24 X 7 X 4
、24 X 7 X 2
対応の代替品先行手配およびオンサイトでの部品交換/
取り付け
●
ライセンス対象の機能セット内の継続的なオペレーティング
システム
ソフトウェアのアップデート
● Cisco Smart Call Home
対応デバイスでの予防的な診断およびリアルタイムのアラート
|
| Cisco Smart Foundation サービス
● NBD
の代替品先行手配（対応可能な場合）
●
中小規模企業（SMB
）向け Cisco TAC
への営業時間中のアクセス（アクセスレベルは地域によって異なります）
● Cisco.com SMB
ナレッジベースへのアクセス
● Cisco Smart Foundation
ポータルを介したオンラインのテクニカルリソース
● OS
ソフトウェアのバグ修正とパッチ
|
シスコの環境、社会、ガバナンス（ESG）イニシアチブおよびパフォーマンスに関する情報は、シスコの CSR および持続可能性レポートで提供されます。
表 12. 製品持続可能性
| 持続可能性に関するトピック |
参照先 |
|
| 一般 |
製品の素材に関する法律および規制に関する情報 |
|
| 製品、バッテリ、パッケージを含む電子廃棄物法規制に関する情報 |
||
| 製品の回収および再利用プログラムに関する情報 |
||
| 持続可能性に関するお問い合わせ |
||
| 環境仕様 |
||
| 適合規格の遵守 |
||
| 電源 |
電源装置 |
|
| 電源装置の仕様 |
||
| 電源オプション |
||
| 電源仕様 |
||
| 材料 |
製品パッケージの重量と材料 |
|
| 物理仕様 |
||
シスコでは、お客様の TCO を最小限に抑えることに全力を注いでおり、お客様の成功を促進する幅広いサービスプログラムを提供しています。当社の革新的なプログラムは、スタッフ、プロセス、ツール、パートナーをそれぞれに組み合わせて提供され、お客様から高い評価を受けています。シスコ サービスは、お客様のネットワーク投資を保護してネットワーク運用を最適化するだけでなく、ネットワーク インテリジェンスの強化や事業拡張に向けた新しいアプリケーションの導入準備という面でもサポートします。お客様がシスコ サービスから得られる主な利点を次に示します。
● プロアクティブまたは迅速な問題解決を可能にすることでリスクを軽減します。
● シスコの専門知識とノウハウを駆使し、TCO（総所有コスト）を削減します。
● ネットワークのダウンタイムを最小化します。
● 既存のサポートスタッフの労力を軽減し、他の生産性の高い活動に集中できるようにします。
シスコ サービスに関する詳細については、シスコ テクニカル サポート サービスまたはシスコ アドバンスドサービス（https://www.cisco.com/web/services/）を参照してください。
目的達成に役立つ柔軟な支払いソリューション
Cisco Capital により、目標を達成するための適切なテクノロジーを簡単に取得し、ビジネス変革を実現し、競争力を維持できます。総所有コスト（TCO）の削減、資金の節約、成長の促進に役立ちます。100 ヵ国あまりの国々では、ハードウェア、ソフトウェア、サービス、および他社製製品を購入するのに、シスコの柔軟な支払いソリューションを利用して、簡単かつ計画的に支払うことができます。詳細はこちらをご覧ください。
Cisco Catalyst IR8300 高耐久性シリーズルータの詳細については、https://www.cisco.com/go/ir8300 [英語] を参照するか、最寄りの代理店にお問い合わせください。
