Cisco 8000 シリーズの概要

今日のネットワークは、自動運転車、遠隔医療、産業ロボット、仮想現実や拡張現実の没入型体験、コネクテッドデバイス、ハイブリッドワーク環境、そして最近の人工知能および機械学習データモデルに不可欠なインフラストラクチャを提供しています。デジタル トランスフォーメーションにより、ユーザーもデバイスもより多くの帯域幅を必要としているのが現状です。

これまでの高性能ネットワーキングシステムは、ハードウェアとソフトウェアが異なるルーティングクラスまたはスイッチングクラスに区別されていましたが、信頼性の高いネットワークの必要性が急増したことで、従来のネットワークは、飛躍的に増加する帯域幅、ユビキタス接続、サービス品質の向上、低遅延に加えて、高い信頼性、可用性、インフラストラクチャの有用性の要件に対応するため、アーキテクチャの移行を余儀なくされています。Cisco® 8000 シリーズ ルータ ポートフォリオが、このプロセスを完遂します。

Cisco Silicon One は、ネットワーク帯域幅の 10 Tbps ベンチマークを突破する最初のルーティング ハードウェア アーキテクチャです。ルート容量、1 秒あたりのパケット転送パフォーマンス、機能の柔軟性を犠牲にすることなく革新を遂げました。Cisco Silicon One アーキテクチャは、外部メモリなしで高性能かつ完全なルーティング機能を実現します。このルーティング機能は、オンチップの高帯域幅メモリを含む、クリーンシート内部アーキテクチャによって可能になります。

Silicon One ASIC イノベーションを搭載した Cisco 8000 シリーズのポートフォリオは、比類のない密度、パフォーマンス、電力性能でプロバイダークラスのルーティング機能を提供します。この機能により、多岐にわたるルーティングロール(すべて単一の ASIC アーキテクチャとオペレーティングシステムでサポートされます)に Cisco 8000 シリーズを展開できるため、認定、導入、および運用が合理化されます。

Cisco 8000 シリーズは、革新的な Cisco Silicon OneCisco IOS® XR ソフトウェア、および一連のクリーンシートシャーシを組み合わせて、高性能ルータにおける飛躍的な進歩を実現します。特に、4 18 スロットの Cisco 8000 モジュラ システム ポートフォリオは、柔軟な展開サイズを武器にメトロから高速のコアとアグリゲーションまでさまざまなユースケースに合わせてカスタマイズでき、18 スロットシャーシでは 400 ギガビットイーサネット(400G)のポートが最大で 1,296 個、100G のポートが 5,184 個という高密度なシステムを提供します。Cisco 8000 シリーズ モジュラシステムのパフォーマンスは、ラインカードの進化と連動しています。

このデータシートでは、Silicon One Q200 ASIC をベースとする 3 枚のラインカードについて説明します。Silicon One Q200 ASIC は、7nm テクノロジーで 12.8Tbps のパフォーマンスを実現し、通常はオフチップメモリが必要となる大規模なルーティングやディープバッファリングを提供します。これらのラインカードは、スロットあたり 14.4 Tbps という、業界をリードする 400G プラットフォームを提供します。Cisco 8000 シリーズ モジュラ ルータの任意のスロットでは、ラインレートで 400G100G40G、および 10G ポートがサポートされます。

Cisco Silicon One Q200 を搭載した Cisco 8800 シリーズ モジュラシステムの主な利点

アーキテクチャの革新

高度な Q200 テクノロジーにより、スロットごとに 400G のポート 36 個をサポートする高密度 400G 最適化システムを構築できます。最も大きい Cisco 8800 シリーズ システムでは、400G のネイティブポート 648 個または 100G のポート 2,592 個(ブレークアウトケーブル付き)がサポートされます。

ビジネスの俊敏性

成長に応じて拡張できる柔軟な消費モデルにより、お客様はネットワークのサイジングを適切に行い、時間の経過とともにキャパシティを追加して投資を保護することで、より優れたビジネス成果を挙げることができます。

運用の簡素化

Cisco Crosswork® Network Automation の最新の機能拡張に加えて、高度な可視化ダッシュボード、実用的なインサイトによるサービスのモニタリング、クローズドループ ネットワークの最適化により、お客様は一貫した品質のサービス体験を享受できます。

機能と利点

表 1.                Cisco 8800 シリーズ Q200 ベースラインカードの機能と利点

機能

詳細

業界をリードするキャリアクラス Cisco IOS XR ソフトウェア

モジュラ性、パッチ適用性、高いスケーラビリティと高可用性を実現する、キャリアクラスの実証されたオペレーティングシステム。

Cisco 着脱可能インターフェイス

さまざまな光モジュールとの互換性により最適なパフォーマンスと柔軟性を実現:QSFP+QSFP28QSFP28-DDQSFP56-DD

統合インターフェイス

柔軟なポートレート設定:400G200G100G40G10G

ブレークアウトサポート:4x100G

あらゆるタイプの 400G デジタル コヒーレント オプティクス(DCO)をサポートするルーテッド オプティカルネットワーク アーキテクチャに対応。

シンプルなネットワーク

強化されたオンボーディングの自動化機能。

SRv6 対応イーサネット VPNEVPN)およびセグメントルーティング。

ラインカードのタイプ

88-LC0-34H14FH

Cisco 88-LC0-34H14FH(図 1)は転送向けに最適化されたコンボラインカードです。QSFP-28 のポートを 34 個と QSFP56-DD(高密度 400G)のポートを 14 個提供し、合計帯域幅を 9 Tbps に集約します。柔軟性を高めるために、このカードは 100G ポートのうち 16 ポートで MACsec をサポートします。

88-LC0-34H14FH

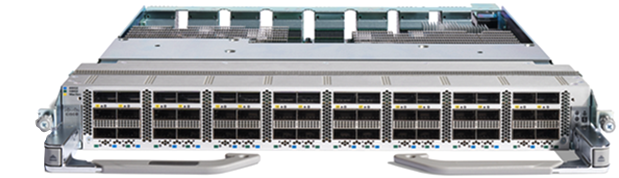

図 1.

88-LC0-34H14FHQSFP-28 のポートを 34 個と QSFP56-DD のポートを 14 個備えた、Q200 ベースの転送最適化ラインカード

88-LC0-36FH

Cisco 88-LC0-36FH Q200 ベースの転送最適化ラインカード(図 2)は、QSFP56-DD のポートを 36 個提供し、合計帯域幅を 14.4 Tbps に集約します。

Related image, diagram or screenshot

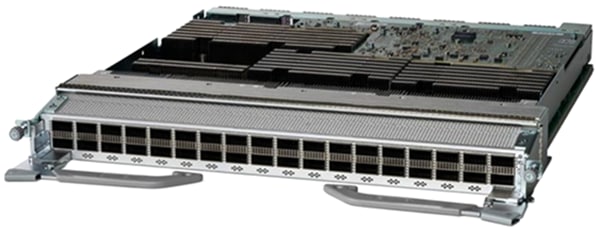

図 2.

88-LC0-36FHQSFP56-DD のポートを 36 個備えた Q200 ベースラインカード

88-LC0-36FH-M

88-LC0-36FH と同様に、Cisco 88-LC0-36FH-M Q200 ベースの転送最適化ラインカードです(図 3)。QSFP56-DD のポートを 36 個提供し、合計帯域幅を 14.4 Tbps に集約します。さらに、400G のポート 36 個すべてで MACsec 機能をサポートしています。

Related image, diagram or screenshot

図 3.

88-LC0-36FH-MQSFP56-DD のポートを 36 個備えた MACsec ラインカード

製品仕様

88-LC0-34H14FH

表 2.                88-LC0-34H14FH ラインカードの主な仕様

機能

仕様

製品 IDPID

88-LC0-34H14FH

仕様

  QSFP28-DD のポート 34 個と QSFP56-DD のポート 14
  9 Tbps のキャパシティ
  4 コア Intel ® CPU 32-GB DRAM 128-GB SSD
  クラス B タイミングをサポート
  すべてのポートで DCO 光ファイバをサポート
  ブレークアウトサポート:4x100G
  16 ポートで MACsec をサポート

物理仕様

  高さ:5.334 cm 2.10 インチ)
  幅:45.974 cm 18.10 インチ)
  長さ:45.242 cm 17.812 インチ)
  重量:11.1 kg 24.471 ポンド)

88-LC0-36FH

表 3.                88-LC0-36FH ラインカードの主な仕様

機能

仕様

製品 IDPID

88-LC0-36FH

仕様

  QSFP56-DD のポート 36
  14.4 Tbps のキャパシティ
  4 コア Intel CPU 32-GB DRAM 128-GB SSD
  クラス B タイミングをサポート
  すべてのポートで DCO 光ファイバをサポート
  N + 1 冗長性に対し 8 つのファブリックカードが必要

物理仕様

  高さ:5.334 cm 2.10 インチ)
  幅:45.974 cm 18.10 インチ)
  長さ:45.242 cm 17.812 インチ)
  重量:12.3 kg 27 ポンド)

88-LC0-36FH-M

表 4.                88-LC0-36FH-M ラインカードの主な仕様

機能

仕様

製品 ID

88-LC0-36FH-M

仕様

  QSFP56-DD のポート 36
  14.4 Tbps のキャパシティ
  4 コア Intel CPU 32-GB DRAM 128-GB SSD
  36 ポートで MACsec に対応
  クラス B タイミングをサポート
  すべてのポートで DCO 光ファイバをサポート
  N + 1 冗長性に対し 8 つのファブリックカードが必要

物理仕様

  高さ:5.334 cm 2.10 インチ)
  幅:45.974 cm 18.10 インチ)
  長さ:45.242 cm 17.812 インチ)
  重量:14.2 kg 31.3 ポンド)

互換

Q200 ラインカードは、Cisco 8800 ルートプロセッサ(8800-RP)と Cisco 8800 ルートプロセッサ 28800-RP2)の両方、および 3 世代すべてのファブリックカード(88xx-FC88xx-FC088xx-FC1)でサポートされています。

Q200 ラインカードは、同じシャーシ内のすべての Q100 ラインカードおよび 88-LC1-36EH P100 ラインカードと共存できます。

環境プロパティ

表 5.                88-LC0-34H14FH88-LC0-36FH、および 88-LC0-36FH-M ラインカードの環境特性

プロパティ



動作温度

0 40 °C32 104 °F

非動作時(保管)温度

-40 70 °C-40 158 °F

湿度(動作時)

5 95%+- 2%

保管(相対)湿度

5 95%+- 2%

高度

0 3,000m

法規制と安全規格

表 6.                法規制と安全規格

適合規格の遵守

規格準拠宣言:本製品は、指令 2014/30/EU および 2014/35/EU による CE マーキングに準拠しています

安全性

安全性(安全技術者に確認)

AS/NZS 62368-1 3

CAN/CSA C22.2 No. 62368-1 3

EN 62368-1 3

GB 4943-2022IEC 62368-1 3 版)

EC 62368-1 3 版(国別の変更事項をすべて含む)

UL 62368-1 3

UL 60950-1 2 版(NRTL のみ)

EMC 規格

EMCEMC 設計技術者に確認)

エミッション:

CISPR32

EN 55032

EN 61000-3-3

EN IEC 61000-3-2

EN 300 386 V2.1.23

47 CFR FCC Part 15

ICES-003 Issue 7

KS C 9832

KS C 9610-3-2

KS C 9610-3-3

VCCI-CISPR 32

CNS 15936

QCVN 118/BTTTT

TEC 11016:2016_TEC/SD/DD/EMC-221/05/OCT-16

EMC イミュニティ

CISPR35

EN 55035

EN IEC 61000-6-1

EN IEC 61000-6-2

EN 300 386 V2.1.23

KS C 9835

TCVN 7317

TEC 11016:2016_TEC/SD/DD/EMC-221/05/OCT-16

危険物質に関する制限

本製品は、Ball Grid ArrayBGA)鉛ボールおよび鉛プレスフィットコネクタを除き、RoHS-6 に準拠しています。

ハードウェアの発注情報

表 7.                ハードウェアの発注情報

ハードウェア PID

製品の説明

88-LC0-34H14FH

Cisco 8800 48x100G または 34x100G + 14x400G QSFP28/DD ラインカード

88-LC0-36FH

Cisco 8800 36x400G QSFP56-DD ラインカード

88-LC0-36FH-M

Cisco 8800 36x400G QSFP56-DD ラインカード - MACsec

ソフトウェアの発注情報

表 8.                ソフトウェアの発注情報

ソフトウェア PID

製品の説明

ESS-CA-100G-SIA-3

Cisco 8000 シリーズ用コア/アグリゲーション Essential SIA 3 年間/100G

ESS-CA-100G-SIA-5

Cisco 8000 シリーズ用コア/アグリゲーション Essential SIA 5 年間/100G

ADN-CA-100G-SIA-3

Cisco 8000 シリーズ用コア/アグリゲーション Advantage SIA 3 年間/100G

ADN-CA-100G-SIA-5

Cisco 8000 シリーズ用コア/アグリゲーション Advantage SIA 5 年間/100G

ESS-CA-400G-SIA-3

Cisco 8000 シリーズ用コア/アグリゲーション Essential SIA 3 年間/400G

ESS-CA-400G-SIA-5

Cisco 8000 シリーズ用コア/アグリゲーション Essential SIA 5 年間/400G

ADN-CA-400G-SIA-3

Cisco 8000 シリーズ用コア/アグリゲーション Advantage SIA 3 年間/400G

ADN-CA-400G-SIA-5

Cisco 8000 シリーズ用コア/アグリゲーション Advantage SIA 5 年間/400G

ESS-CA-100G-RTU-2

Cisco 8000 シリーズ用コア/アグリゲーション Essential 使用権 100G

ADN-CA-100G-RTU-2

Cisco 8000 シリーズ用コア/アグリゲーション Advantage 使用権 100G

ESS-CA-400G-RTU-2

Cisco 8000 シリーズ用コア/アグリゲーション Essential 使用権 400G

ADN-CA-400G-RTU-2

Cisco 8000 シリーズ用コア/アグリゲーション Advantage 使用権 400G

保証情報

Cisco ハードウェアには限定保証が付いています。詳細については、Cisco Warranty Finder を参照してください。

シスコの環境保全への取り組み

シスコの企業の社会的責任CSR)レポートの「環境保全」セクションでは、製品、ソリューション、運用、拡張運用、サプライチェーンに対する、シスコの環境保全ポリシーとイニシアチブを掲載しています。

次の表に、環境保全に関する主要なトピック(CSR レポートの「環境保全」セクションに記載)への参照リンクを示します。

表 9.                環境保全に関する主要なトピックへの参照

持続可能性に関するトピック

参照先

製品の材料に関する法律および規制に関する情報

材料

製品、バッテリ、パッケージを含む電子廃棄物法規制に関する情報

WEEE 適合性

シスコでは、パッケージデータを情報共有目的でのみ提供しています。これらの情報は最新の法規制を反映していない可能性があります。シスコは、情報が完全、正確、または最新のものであることを表明、保証、または確約しません。これらの情報は予告なしに変更されることがあります。

製品持続可能性

シスコの環境、社会、ガバナンス(ESG)イニシアチブおよびパフォーマンスに関する情報は、シスコの CSR および持続可能性レポートで提供されます。

表 10.             製品の持続可能性に関するトピックへの参照

持続可能性に関するトピック

参照先

一般

製品の回収および再利用プログラムに関する情報

Cisco Takeback & Reuse Program

持続可能性に関するお問い合わせ

連絡先:csr_inquiries@cisco.com

材料

製品パッケージの重量と材料

連絡先:environment@cisco.com

サービスおよびサポート

シスコは、Cisco 8000 シリーズ Q200 ベースラインカードの導入と最適化を成功させるために、各種のサービスを用意しています。シスコの革新的なサービスは、スタッフ、プロセス、ツール、パートナー独自の組み合わせで、運用効率とネットワークの向上を実現します。

シスコアドバンスドサービスは、アーキテクチャ主導型のアプローチによってネットワーク インフラストラクチャをビジネスの目的に合致させ、長期にわたる価値を提供します。

Cisco Software Support は、Cisco Smart Net Total Care® サービスを提供します。これを利用すると、シスコのネットワーク専門家や高い実績を持つテクニカル サポート カバレッジ、Essentials および Advantage ソフトウェアスイート用のメンテナンスリリースにいつでも直接アクセスしてミッションクリティカルな問題を解決できます。このサポートは、システムとビジネスの円滑な運用を維持するのに役立ちます。Software Support は、ソフトウェア イノベーション アクセス(SIA)機能のアップグレードライセンスと同時に購入する必要があります。

Cisco SP Base はデバイスレベルのサポートを提供し、Cisco Technical Assistance CenterTAC)の迅速かつ専門的なテクニカルサポートと、ハードウェアの問題への柔軟な対応を通じて、ネットワークダウンタイムを短縮します。このサービスでは、ご使用のハードウェアに関してプロアクティブな診断やリアルタイムのアラートを提供する Cisco Smart Call Home サービスをご活用いただけます。

シスコのサービスは、ネットワーク ライフサイクル全体にわたって最大限に投資を保護し、ネットワーク運用の最適化、移行のサポート、IT 能力の強化を実現します。

Cisco 8800 シリーズ Q200 ベースラインカード用のサービスの詳細については、シスコのセールス担当者までお問い合わせください。すべてのオファーの概要については、サービスプロバイダー向けシスコサービスを参照してください。

シスコライセンス

シスコライセンスは、シスコポートフォリオ全体および組織全体でソフトウェア製品をより簡単かつ迅速に一貫して購入、アクティブ化、管理、更新、およびアップグレードできる、柔軟かつセキュアなライセンスモデルです。また、これは安全です。ユーザーがアクセスできるものを制御できます。シスコライセンスを使用すると、次のことが可能になります。

      簡単な有効化。シスコライセンスは、組織全体で使用できるソフトウェアライセンスのプールを確立します。PAK(製品アクティベーションキー)は不要です。

      統合管理My Cisco Entitlements は、使いやすいポータルですべてのシスコ製品とサービスの完全なビューを提供するので、取得したもの、使用しているものを常に把握できます。

      柔軟なライセンス。ソフトウェアはハードウェアにノードロックされていないため、必要に応じてライセンスを簡単に使用および転送できます。

ライセンスを取得するには、まず Cisco Software Central でアカウントをセットアップする必要があります。

シスコライセンスの詳細については、『Cisco Software Licensing Guide』(www.cisco.com/c/en/us/buy/licensing/licensing-guide.html)を参照してください。

IOS XR の柔軟な消費モデル(FCM)では、シスコライセンスを登録し、ライセンス使用状況を報告する必要があります。お客様のネットワーク内の FCM 対応デバイスがシスコライセンスに登録されていて使用状況が報告されている場合、IOS XR FCM に基づくお客様のネットワークは準拠していると見なされます。

シスコライセンスは、お客様のライセンスおよびデバイスエクスペリエンス管理に関連する運用オーバーヘッドを大幅に簡素化します。

シスコライセンスへの登録と報告の成功は、FCM での SIA のすべての利点を活用するために不可欠です。7.3.x から IOS XR 7.4.x にアップグレードするお客様は全員、FCM デバイスのインストールベースが Cisco Software Central のアカウントに登録されず、使用状況が報告されない場合、ソフトウェアのイノベーションとアップグレードの権利を失います。
