Cisco 1000 シリーズ サービス統合型ルータ データ シート

Data Sheet

ダウンロード オプション

  • PDF
    (1.9 MB)
    Adobe Reader を使ってさまざまなデバイスで表示
Updated: 2020 年 3 月 27 日

ダウンロード オプション

  • PDF
    (1.9 MB)
    Adobe Reader を使ってさまざまなデバイスで表示
Updated: 2020 年 3 月 27 日




Cisco IOS® XE ソフトウェアを搭載する Cisco® 1000 シリーズサービス統合型ルータ(ISR)は、インターネットアクセス、包括的なセキュリティ、およびワイヤレスサービス(LTE Advanced 3.0 ワイヤレス WAN および 802.11ac 無線 LAN)を 1 つの高性能デバイスで実現します。導入と管理が容易なうえ、データプレーンとコントロールプレーンの機能を個別に備えています。

Cisco 1000 シリーズ ISR は、小型フォームファクタおよび M2M の使用例と同様に、顧客宅内機器(CPE)として、企業の支社やサービスプロバイダーの管理型環境への導入に最適です。

注:1000 シリーズ SKU のバリエーションは、多様な技術を使用するすべての地域で全種類を使用できるとは限りません(現地の CCW プライスリストをご確認ください)。

Related image, diagram or screenshot

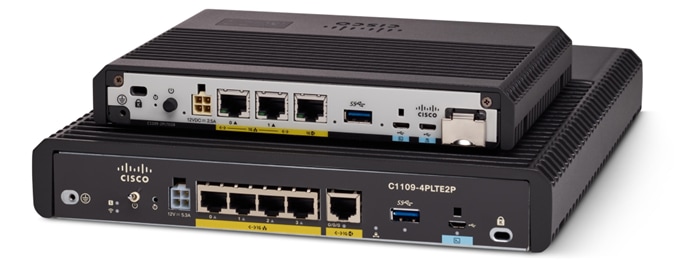

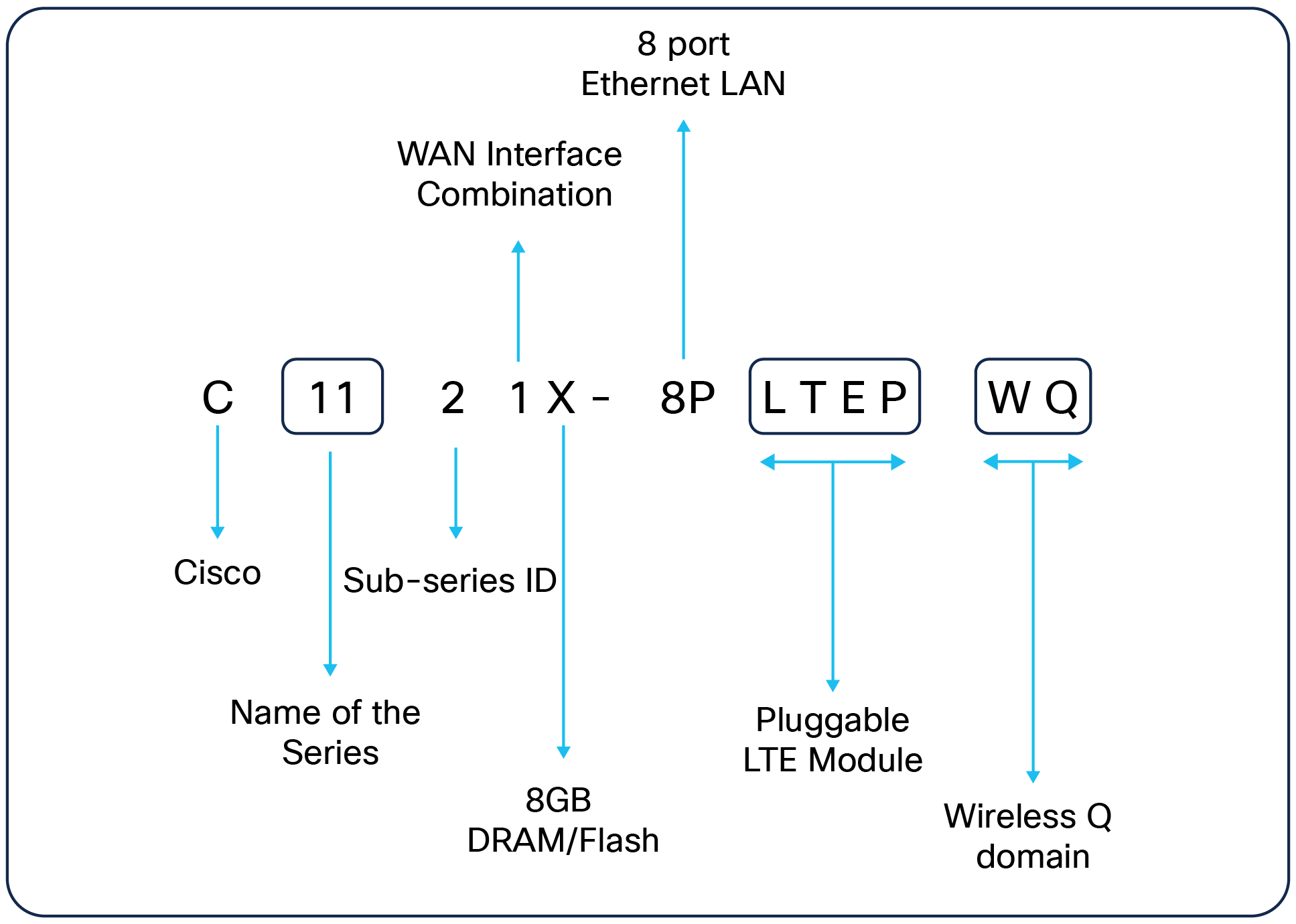

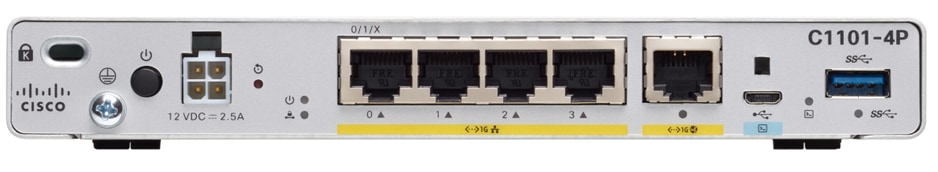

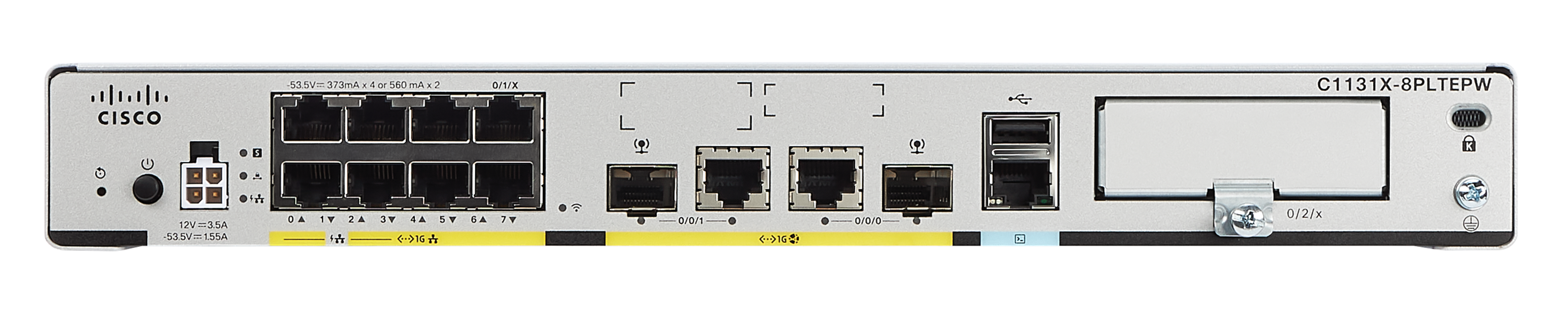

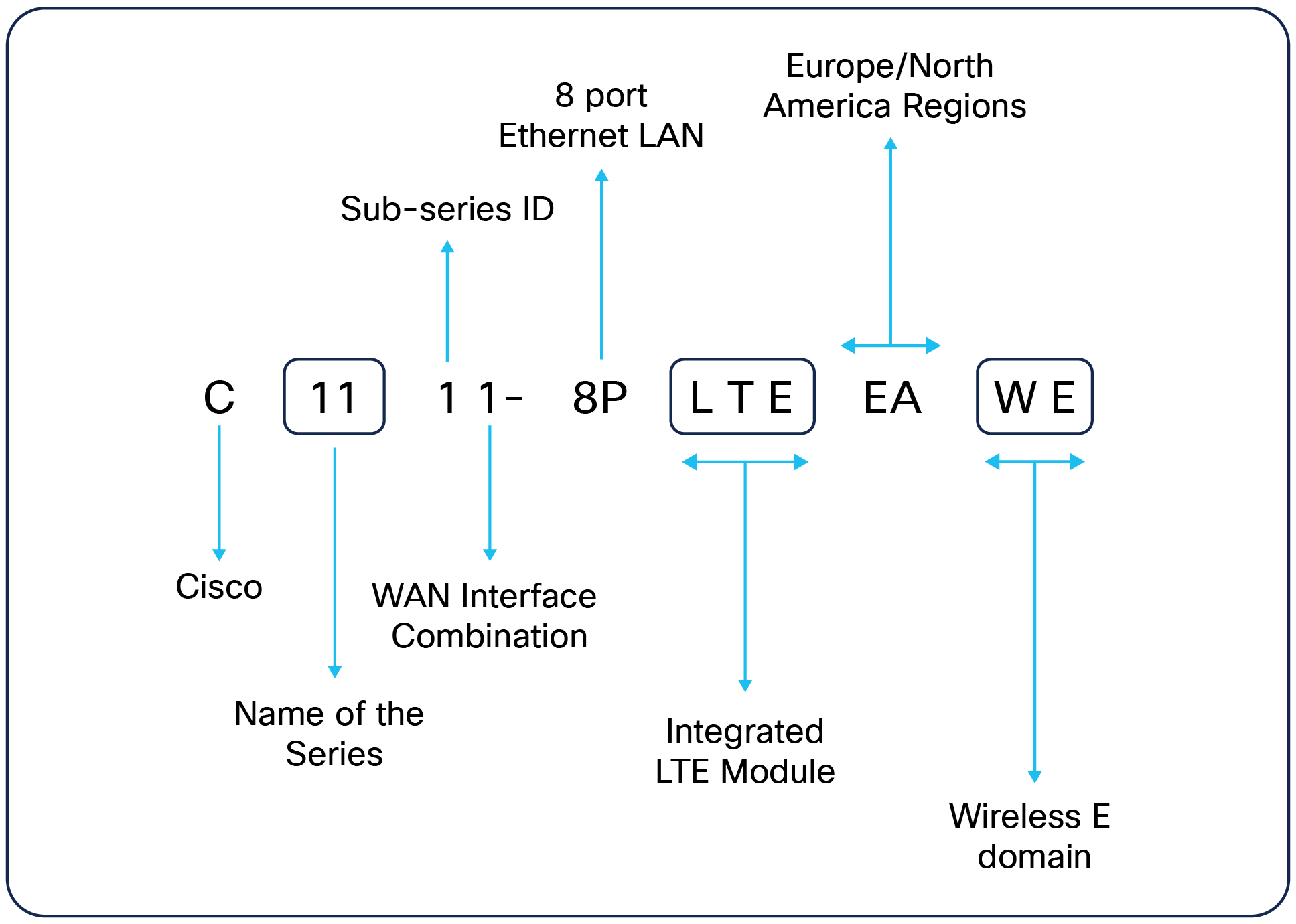

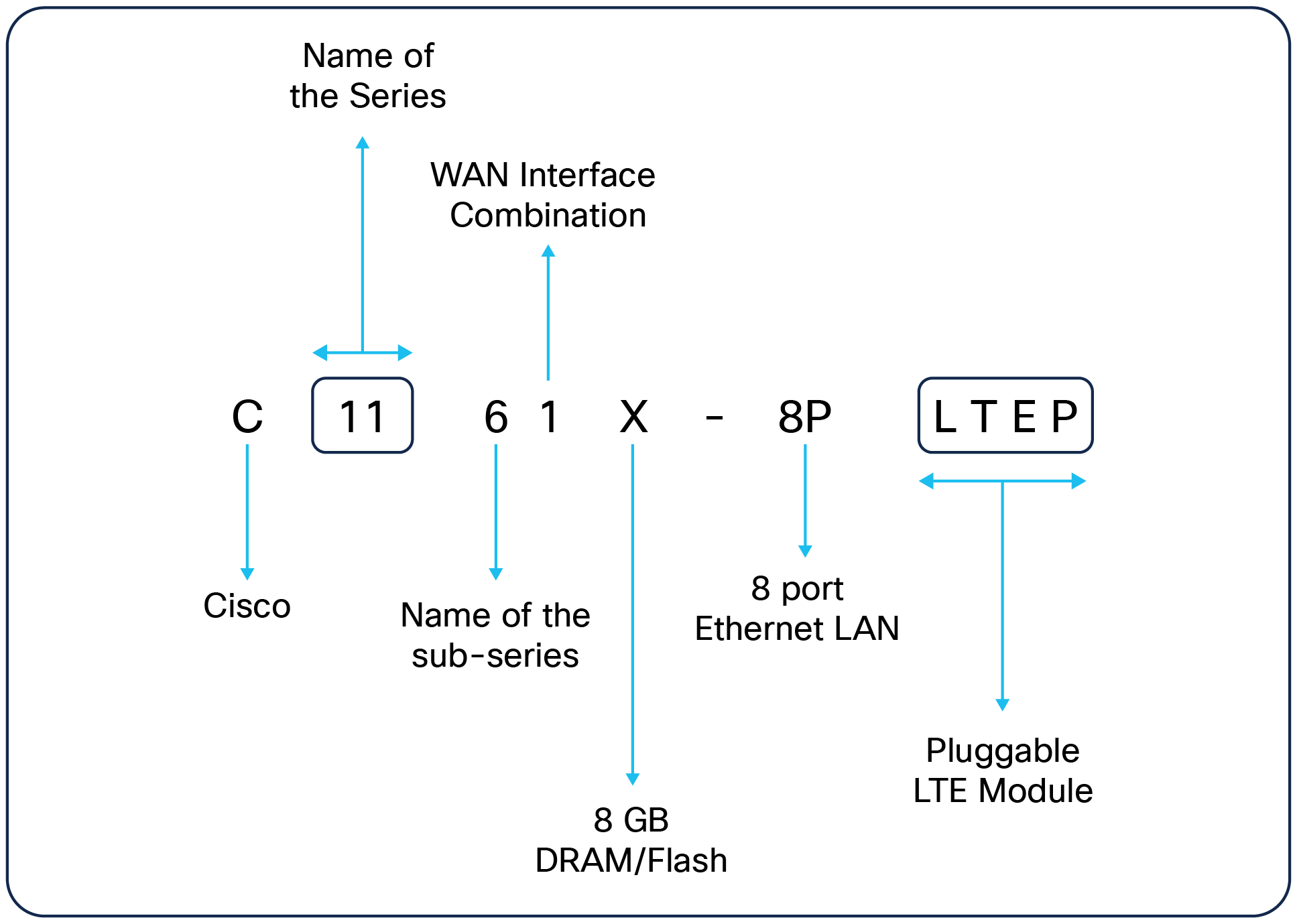

図 1.

Cisco 1100 製品ファミリシリーズ

Related image, diagram or screenshot

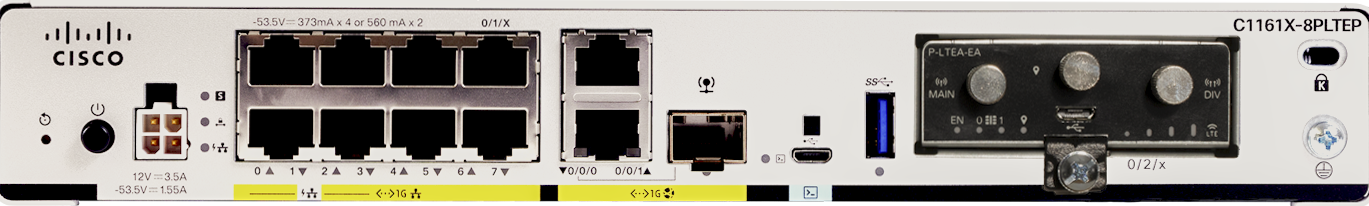

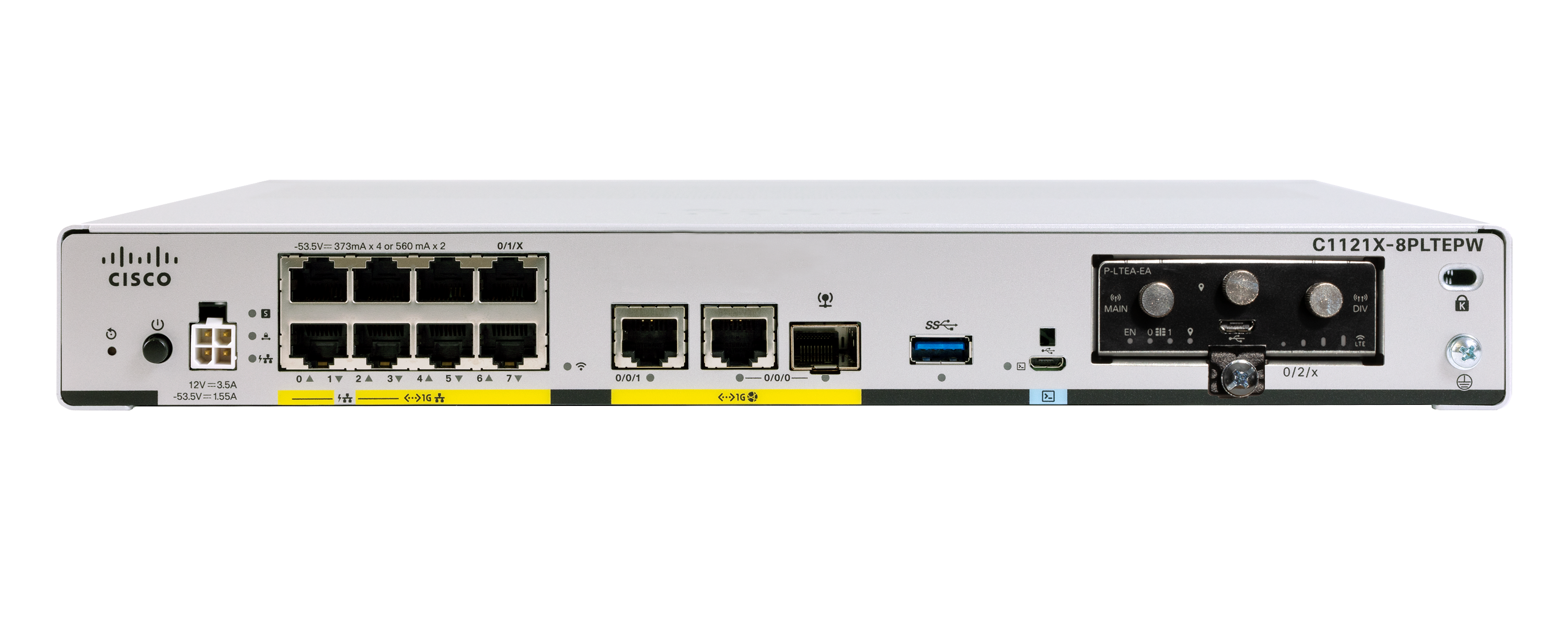

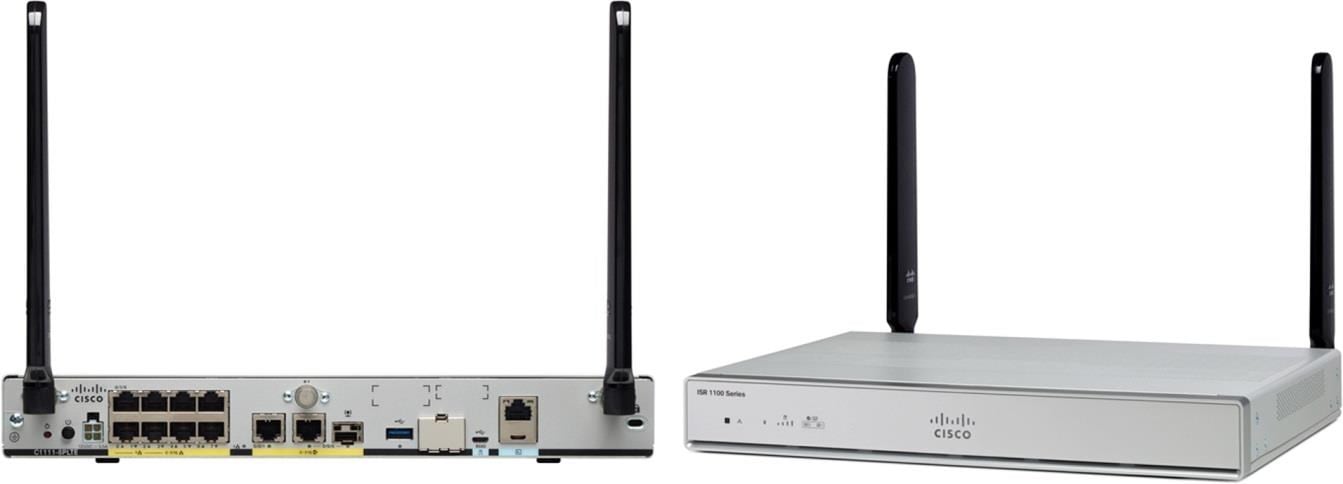

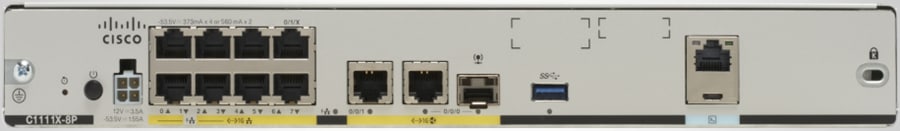

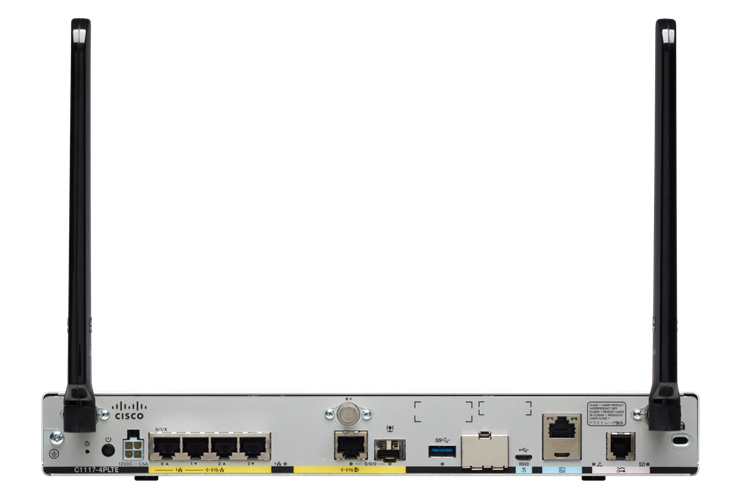

図 2.

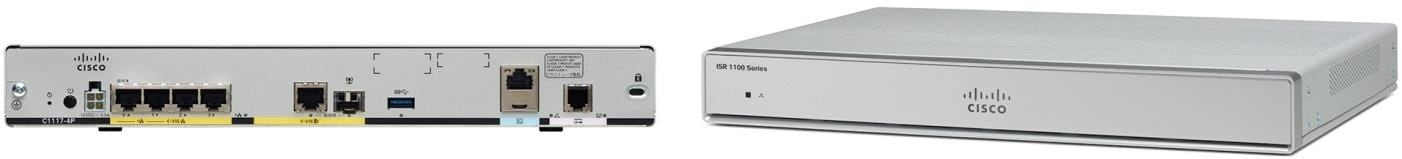

LTE Advanced 対応 Cisco 1100-8P ISR の背面図と正面図

Related image, diagram or screenshot

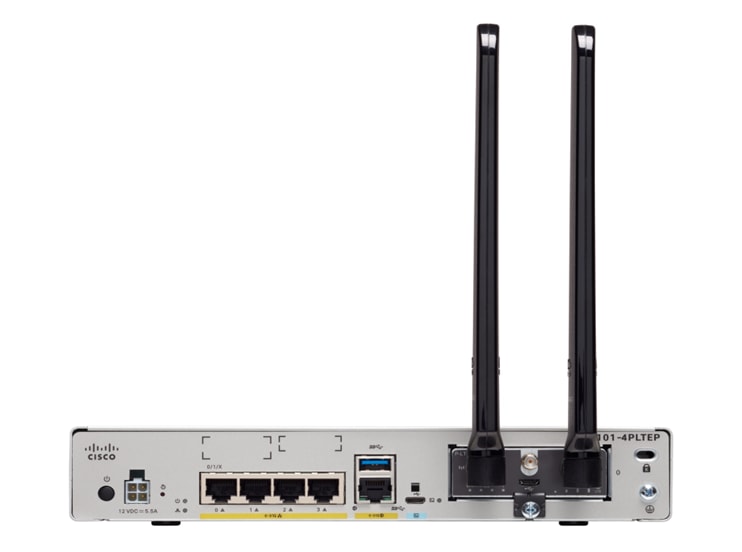

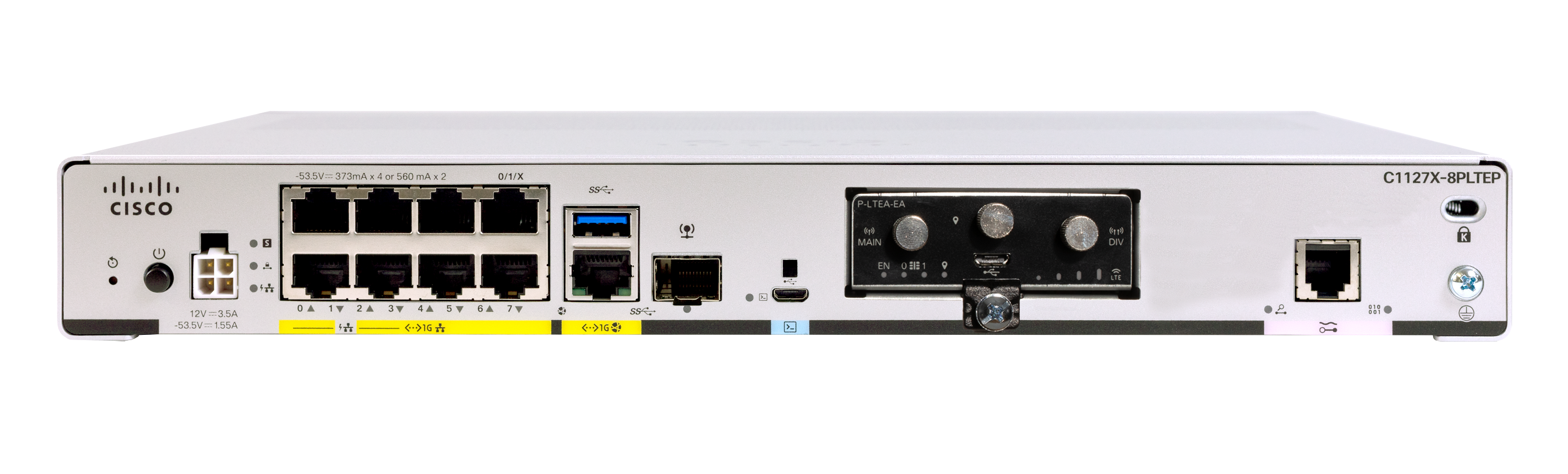

図 3.

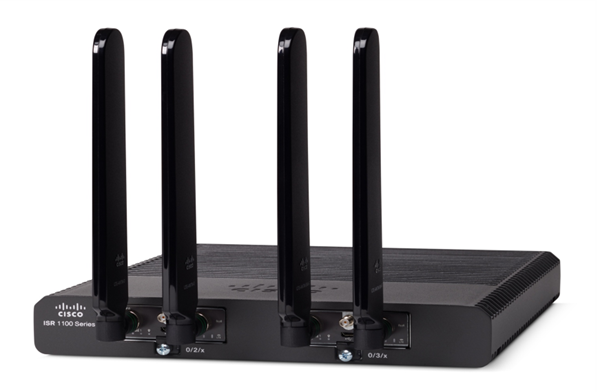

LTE Pluggable オプションと 802.11ac Wi-Fi オプションを備えた Cisco 1120 および 1160

主な機能と利点

表 1.      ビジネス上の利点

ビジネスニーズ

機能/説明

軽量、コンパクト、低消費電力

·   スペース、放熱、低消費電力が重要な要因となるような多様な環境に導入できます(シスコの Small Form-Factor Pluggable 技術を含む)。

複数のサービスを同時に稼働できるパフォーマンス

·   パフォーマンスの強化により、お客様はブロードバンドネットワーク速度を活用しながら、データ、音声、ビデオおよびワイヤレスのサービスを同時にセキュアに利用できます。C1160 モデルでは全体的なパフォーマンスが向上します。

ハイアベイラビリティとビジネス継続性

·   フェールオーバーによる保護とロードバランシングのための冗長 WAN 接続
·   仮想ルータ冗長プロトコル(VRRP RFC 2338 )、Hot Standby Router Protocol HSRP )、マルチグループ HSRP MHSRP )などの動的なフェールオーバー プロトコル

一貫して高レベルなアプリケーション パフォーマンス

·   パフォーマンスを低下させることなく複数のサービスを同時に実行できます。

マルチレベルのセキュリティによるリスクの軽減

·   統合型アプリケーション インスペクション ファイアウォールによるネットワーク境界のセキュリティ
·   高速 IP Security IPsec Triple Data Encryption Standard 3DES )と Advanced Encryption Standard AES )の暗号化によるデータのプライバシー
·   高性能 VPN DMVPN FlexVPN GETVPN
·   暗号化トラフィック分析(ETA )では、パッシブモニタリングや関連データ要素の抽出、クラウドベースのグローバルな可視性を備える管理された機械学習を使用して、
暗号化トラフィック内に潜むマルウェア通信を特定します。
·   Cisco Umbrella は、ユーザがどこにアクセスしてもインターネット上の脅威を最前線で防御するクラウド セキュリティ プラットフォームです。
·   セキュリティハードウェアの高速化
·   Field-Programmable Gate Array FPGA )とハードウェアアンカーによる Trustworthy Systems

効率的な運用のための、共通コンソールによる有線およびワイヤレスネットワークの一元管理

·   ワイヤレス/ 有線デバイスの設定と管理を簡略化および一元化します。ワイヤレス LAN コントローラを必要とせずにWLAN サービスをサポートします。
·   WLAN 対応ルータ向けの Mobility Express をサポートします。

現地の IT スタッフ数を抑えるためのリモートによる設定と管理

·   個別のコンソールポートおよび USB ポートをサポートします。オプションの USB トークンと連動するように設定できます。
·   TR-069 をサポート

パフォーマンス

·   スループット
·   サービスの信頼性
·   ISR 1100 は、暗号化されたトラフィックで 350 Mbps 以上のパフォーマンスを実現します。
·   専用のコントロールプレーンおよびサービスプレーンを採用する分散マルチコアアーキテクチャです。
·   アプリケーションへの適応力を持つサービスをリモートでインストールでき、専用アプライアンスと同様に稼働します(将来のロードマップ)。

WAN 経費の削減

·   シスコのソフトウェア定義型 WAN SD-WAN )は、最適化された WAN 接続をサポートします。
·   小型フォームファクタおよびシスコの Pluggable (着脱可能)技術は、投資保護と柔軟性を提供します。

成長に合わせた投資:IPsec Performance アップグレードモデル

·   リモートのパフォーマンスオンデマンド ライセンスのアップグレード(ハードウェアのアップグレードなし)により、ルータ IPsec の能力が高まり、並外れた節減と CapEx の予算管理が可能です。

IT の統合、スペースの節約、および総所有コスト(TCO)の改善

·   単一のコンバージド ブランチ プラットフォームにより、ルーティング、スイッチング、セキュリティ、およびパフォーマンス管理機能が統合されます。

ビジネスの継続性と回復性の向上

·   1000 シリーズの全製品で、エンドポイントへの Power over Ethernet PoE )および PoE+ 電源がサポートされています(C1101 および C1109 小型フォーム ファクタ シリーズではサポートされていません)。

表 2.      ISR 1100 でのソフトウェア定義型 WAN のサポート

Cisco SD-WAN は、WAN インフラストラクチャの管理と運用について、新たな方法を提供します。Cisco SDWAN はクラウドで提供されるアーキテクチャであり、次の主な利点とともに、安全性、柔軟性、および豊富なサービスを提供します。

Cisco SD-WAN

ISR 1100 プラットフォームで有効な cisco SD-WAN の機能

ユーザエクスペリエンスの向上

·   一貫性のあるユーザエクスペリエンスで、どのようなプラットフォームにも数分でアプリケーションを導入する機能です。データセンターまたはクラウドに存在するアプリケーションの予測可能なパフォーマンスを提供します。

俊敏性の向上

·   WAN の導入および運用をすばやく容易に実施し、少ない帯域幅で高速なパフォーマンスを実現します。数ヵ月ではなく数分でサービスを生成し、新たな収益を追加します。

高度な脅威からの保護

·   ユーザとアプリケーションを安全に接続し、WAN のエッジからクラウドにわたってデータを保護することができます。重要な資産の安全なセグメンテーションと、すべてのデータを暗号化するマルチレイヤの堅牢なセキュリティを実現します。

IOS XE SD-WAN ソフトウェアは、WAN 向けインテントベースネットワークに向けた重要な布石となります。

·       一元管理および運用の簡素化

·       ハイブリッド WAN でのセキュアな接続

·       SaaS およびパブリッククラウドへの最適化されたアクセス

·       ポリシーベースの自動化による、予測可能なアプリケーション QoEQuality of Experience)。

プラットフォームアーキテクチャおよび機能

表 3.      アーキテクチャの概要

アーキテクチャ機能

利点/説明

マルチコアプロセッサ

·   高性能マルチコアプロセッサが、高速 WAN 接続をサポートします。データプレーンには、特定用途向け集積回路(ASIC )と同様のパフォーマンスを提供する、Flow Processor FP )が使用されています。サービスを追加してもパフォーマンスが低下することはありません。

組み込みの IPSec VPN ハードウェア アクセラレーション

·   オプションの Cisco IOS XE ソフトウェア セキュリティ ライセンスと組み合わせると拡張性が高まり、WAN リンクのセキュリティと VPN サービスが有効になります。

統合型ギガビット イーサネット ポート

·   最大 10 個の WAN または LAN 内蔵 10/100/1000 イーサネットポートを提供します(1100-8P WAN 2 ポートおよび LAN 8 ポート、1100-4P WAN 2 ポートおよび LAN 4 ポート、1101-4P WAN 1 ポートおよび LAN 4 ポート、1109-2P M2M WAN 1 ポートおよび LAN 2 ポート、1109-4P M2M WAN 1 ポートおよび LAN 4 ポート)。
·   すべての 1100-8P および 1100-4P プラットフォームには、RJ-45 接続に加えて、Small Form-Factor Pluggable SFP )ベースの接続をサポートする 1 つの 10/100/1000 イーサネットポートがあり、光ファイバまたは銅線の接続に対応できます。
·   プラットフォームに応じて、ギガビット イーサネット インターフェイスで PoE/PoE+ を有効にすることで(1100-8P PoE 4 ポートまたは PoE+ 2 ポート、1100-4P PoE 2 ポートまたは PoE+ 1 ポート)、
ビデオエンドポイントや 802.11ac アクセスポイントなどの外部デバイスに電力を供給できます(C1101
および C1109 M2M 小型フォームファクタモデルではサポートされていません)。
·   小型フォームファクタの 1101-4P および 1109-4P には、シスコの WAN LTE Pluggable (着脱可能)技術が搭載されています。その他の WAN オプションとしては、Cisco 12:1 High Speed Serial Pluggable (注:日本での販売予定はございません)などがあります。

USB ベースのコンソールアクセス

·   従来のシリアルポートを使用できない場合は、タイプ B のマイクロ USB コンソールポートが管理用接続をサポートします。従来のコンソールポートは、特定のモデルでも使用できます。

オプションの PoE アップグレード

·   オプションのアップグレードにより、統合イーサネット スイッチ モジュールで PoE 機能を利用できます。
·   1101 1109 では PoE はサポートされていません。

フラッシュメモリのサポート

·   1000 シリーズは、選択したモデルに応じて 4 GB または 8 GB の固定フラッシュメモリを搭載して出荷されます。
·   タイプ A USB 3.0 ポートは、便利なストレージ機能を提供します。

DRAM

·   1000 シリーズには、選択したモデルに応じて 4 GB または 8 GB の固定 DRAM が搭載されます。C1111 C1120 、および C1160 シリーズには、高度な SD-WAN 機能用の 8 GB の固定 DRAM を搭載できるオプションがあります。

表 4.      ネットワーク管理ソリューション

運用フェーズ

アプリケーション

説明

クラウド管理ユーザインターフェイス

vManage

·   vManage は、ネットワークと SD-WAN のセキュリティを管理する単一のクラウドベースコンソールを提供して導入を迅速化し、プロビジョニングとアプリケーション アシュアランスを自動化します。

デバイスのステージングおよび設定

WebUI

·   Cisco IOS および Cisco IOS XE ソフトウェアベースのアクセス ルータ向けの GUI ベースのデバイス管理ツールです。このツールでは、使いやすいウィザードで、ルーティング、ファイアウォール、VPN 、ユニファイド コミュニケーション、および WAN/LAN を簡単に設定できます。

ネットワーク全体の展開、設定、モニタリング、およびトラブルシューティング

Cisco Prime® インフラストラクチャ

·   有線およびワイヤレスのアクセス、キャンパス、ブランチ オフィス ネットワークのライフサイクルを包括的に管理できるとともに、エンドユーザ接続を多様な側面から可視化し、アプリケーションのパフォーマンスを保証します。
·   有線のライフサイクル機能として、インベントリ、設定、イメージの管理、導入の自動化、コンプライアンスレポート、ベストプラクティスの統合、レポート作成などの機能を提供します。

コンテキスト認識型セキュリティの設定と監視

Cisco Prime Security

Manager

·   コンテキスト認識型セキュリティの設定および管理に使用する管理ツールです。このアプリケーションは、シングルデバイスとマルチデバイスの両方の管理フォームファクタをサポートしています。
·   きめ細かいコンテキスト認識型セキュリティポリシーを作成して適用できます。

本質的にネットワークを認識するデジタル化されたアプリケーションと

Application Policy

Infrastructure Controller

エンタープライズモジュール

APIC-EM を使用する Cisco Digital Network

Architecture

Cisco DNA Center

·   Cisco DNA の中心にあるのは、ネットワーク インフラストラクチャです。このインフラストラクチャは、完全にプログラム可能で、サードパーティのイノベーションに対してオープンであるだけでなく、クラウドをインフラストラクチャ コンポーネントとして完全かつシームレスに統合するものです。
·   Cisco DNA コントローラを使用することで、ネットワークサービスをプログラムによって自動的かつ簡単に導入できるようになります。Cisco DNA コントローラでは、ユーザ/ アプリケーション認識ポリシーがネットワーク運用の中心に置かれます。
·   Cisco DNA により、ネットワーク運用を簡素化し最適化する継続的なフィードバックをネットワークから得られるようになります。
·   ネットワーク構成の自動化と APIC-EM のセットアップは、Cisco Digital Network Architecture の重要な機能です。企業の支店、キャンパス、および WAN にソフトウェア定義型ネットワーキングを提供します。

表 5.      組み込み型の管理機能

機能

説明

Cisco IOS Embedded Event ManagerEEM

·   イベントの検出および回復を行う分散型でカスタム化されたアプローチです。
·   イベントをモニタし、情報提供や訂正などの必要な EEM 処理を実行します。
·   モニタ対象イベントが発生したり、しきい値に達したりすると処理を実行します。

Cisco IOS XE IP サービス レベル アグリーメント(IP SLA

·   IP ネットワークにおいて、ビジネスに不可欠な新しい IP アプリケーションや、データと音声を使用する IP サービスに一定のパフォーマンスを確保します。

Simple Network Management ProtocolSNMP)、リモートモニタリング(RMON)、syslogNetFlowIP Flow Information ExportIPFix

·   ネットワーク監視およびアカウンティングツール4G 拡張 MIB 向けに拡張された 3G MIB

LTE ネットワークの管理と診断

·   Telnet Cisco IOS XE ソフトウェア コマンド ライン インターフェイス(CLI ))と SNMP を使用したインバンドおよびアウトオブバンド管理(MIB II およびその他の拡張を含む)。
·   業界標準の LTE 診断および監視ツール(Qualcomm CDMA Air Interface Tester CAIT )および Spirent Universal Diagnostic Monito UDM ))。

表 6.      ソフトウェア機能およびプロトコル

機能

説明

プロトコル

IPv4IPv6、スタティックルート、Routing Information Protocol Versions 1 および 2RIP および RIPv2)、Open Shortest Path FirstOSPF)、Enhanced IGRPEIGRP)、Border Gateway ProtocolBGP)、BGP ルータリフレクタ、Intermediate System-to-Intermediate System
IS-IS)、Multicast Internet Group Management Protocol Versions 3IGMPv3)、Protocol Independent Multicast sparse modePIM SM)、PIM Source Specific MulticastSSM)、Resource Reservation ProtocolRSVP)、Cisco Discovery ProtocolEncapsulated Remote Switched Port AnalyzerERSPAN)、Cisco IOS IP Service-Level AgreementsIPSLA)、Call HomeCisco IOS Embedded Event ManagerEEM)、インターネット キー エクスチェンジ(IKE)、アクセスコントロールリスト(ACL)、Ethernet Virtual ConnectionsEVC)、Dynamic Host Configuration ProtocolDHCP)、フレームリレー(FR)、DNSLocator ID Separation ProtocolLISP)、Hot Standby Router ProtocolHSRP)、RADIUS、認証、認可、およびアカウンティング(AAA)、Application Visibility and ControlAVC)、ディスタンス ベクター マルチキャスト ルーティング プロトコル(DVMRP)、IPv4-to-IPv6 Multicast、マルチプロトコル ラベル スイッチング(MPLS)、レイヤ 2 およびレイヤ 3 VPNIPsecLayer 2 Tunneling Protocol Version 3L2TPv3)、Bidirectional Forwarding DetectionBFD)、IEEE802.1agIEEE802.3ah

カプセル化

Generic Routing EncapsulationGRE)、イーサネット、802.1q VLANPoint-to-Point ProtocolPPP)、Multilink Point-to-Point ProtocolMLPPP)、フレームリレー、Multilink Frame RelayMLFR)(FR.15 および FR.16)、High-Level Data Link ControlHDLC)、シリアル(RS-232RS-449X.21V.35、および EIA-530)、PPP over EthernetPPPoE

トラフィック管理

Quality of ServiceQoS)、Class-Based Weighted Fair QueuingCBWFQ; クラスベース均等化キューイング)、Weighted Random Early DetectionWRED; 重み付きランダム早期検出)、階層型 QoSPolicy-Based RoutingPBR)、Performance RoutingPfR)、および Network-Based Advanced RoutingNBAR

暗号化アルゴリズム

暗号化:DES3DESAES-128 または AES-256CBC および GCM モード)

認証:RSA748/1024/2048 ビット)、ECDSA256/384 ビット)、整合性:MD5SHASHA-256SHA-384SHA-512

製品仕様

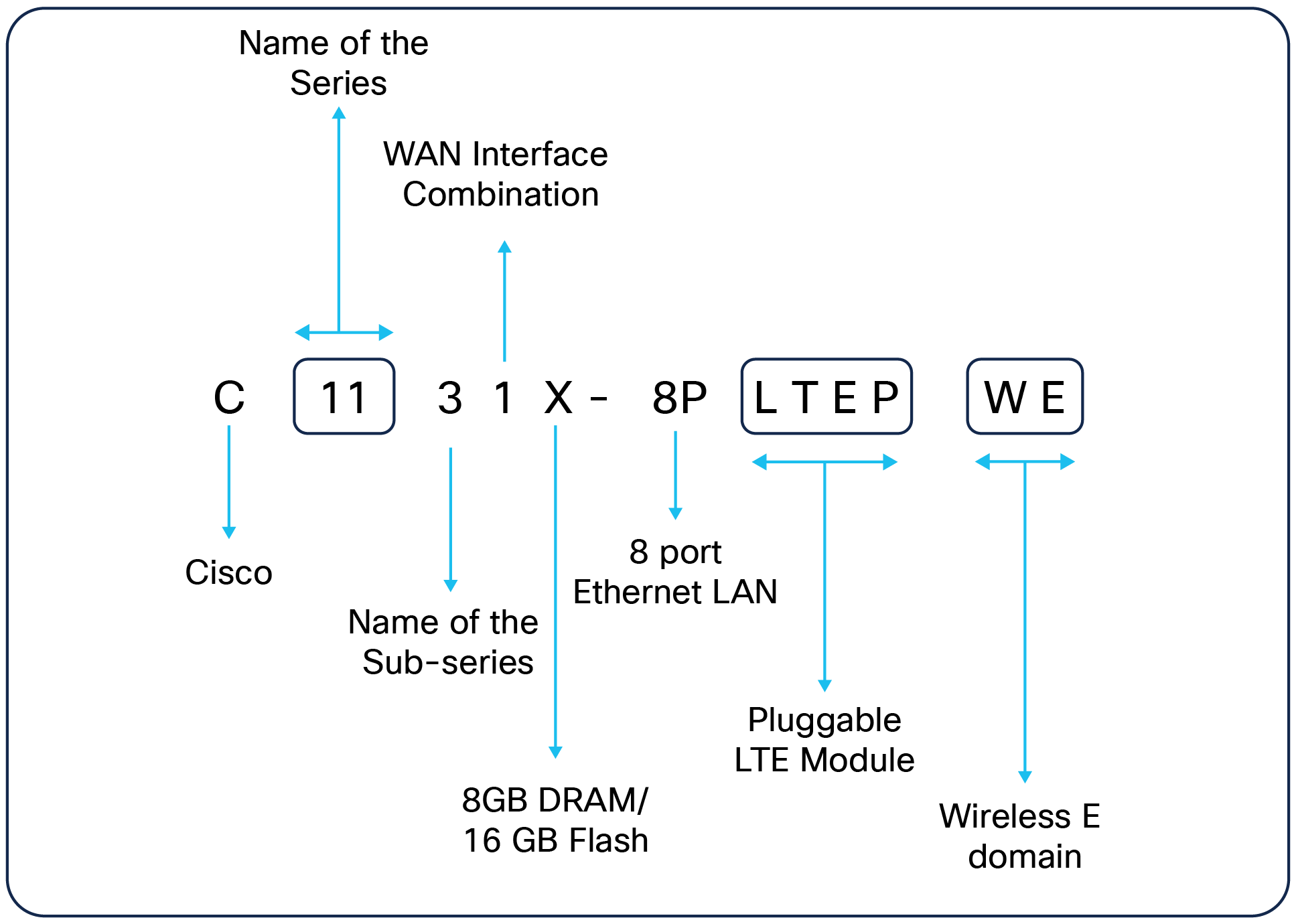

表 7.      Cisco 1000 シリーズ ISR DSL および LTE SKU

モデル

WAN

Wi-Fi

LAN スイッチ

統合型
マイクロ USB
コンソール

Pluggable

GE

GE/SFP コンボ

ADSL2/VDSL2 +G.FAST
または G.SHDSL

LTE Advanced (CAT6)

LTE Adv. Pro (CAT18)

802.11 ac

GE

PoE または PoE+

C1101-4P(注:日本での販売予定はございません)

1

該当なし

該当なし

該当なし

該当なし

該当なし

4

該当なし

該当なし

CAT4 LTE ドングル(国内販売予定なし)

C1109-2PLTEVZ(注:日本での販売予定はございません)

1

該当なし

該当なし

該当なし

該当なし

該当なし

2

該当なし

該当なし

P-LTE-VZ と同じ組み込み型の CAT4 LTE 技術

C1109-2PLTEUS(注:日本での販売予定はございません)

1

該当なし

該当なし

該当なし

該当なし

該当なし

2

該当なし

該当なし

P-LTE-US と同じ組み込み型の CAT4 LTE 技術

C1109-2PLTEGB(注:日本での販売予定はございません)

1

該当なし

該当なし

該当なし

該当なし

該当なし

2

該当なし

該当なし

P-LTE-GB と同じ組み込み型の CAT4 LTE 技術

C1109-4PLTE2P

1

該当なし

該当なし

Pluggable(着脱可能)技術により
対応

該当なし

該当なし

4

該当なし

該当なし

はい (CAT4/CAT6)

デュアル

Pluggable
スロット 0 の単一の P-1T シリアル(注:日本での販売予定はございません)

C1111-8PC1111X-8P 8 GB のメモリとフラッシュで SD-WAN の高度なセキュリティをサポート)

1

1

該当なし

該当なし

該当なし

該当なし

8

4

2

該当なし

C1111-4P

1

1

該当なし

該当なし

該当なし

該当なし

4

2

1

該当なし

C1112-8P(注:日本での販売予定はございません)

該当なし

1

1 G.FASTAnnex B

該当なし

該当なし

該当なし

8

4

2

該当なし

C1113-8P(注:日本での販売予定はございません)

該当なし

1

1 G.FASTAnnex A

該当なし

該当なし

該当なし

8

4

2

該当なし

C1113-8PM(注:日本での販売予定はございません)

該当なし

1

1 G.FAST (Annex M)

該当なし

該当なし

該当なし

8

4

2

該当なし

C1116-4P(注:日本での販売予定はございません)

該当なし

1

1 VA-DSL (Annex B/J)

該当なし

該当なし

該当なし

4

2

1

該当なし

C1117-4P(注:日本での販売予定はございません)

該当なし

1

1 VA-DSL (Annex A)

該当なし

該当なし

該当なし

4

2

1

該当なし

C1117-4PM(注:日本での販売予定はございません)

該当なし

1

1 VA-DSL (Annex M)

該当なし

該当なし

該当なし

4

2

1

該当なし

C1101-4PLTEP(注:日本での販売予定はございません)

1

該当なし

該当なし

Pluggable(着脱可能)技術により
対応

該当なし

該当なし

4

該当なし

該当なし

はい (CAT4/CAT6)

または単一の P-1T シリアル(注:日本での販売予定はございません)

C1111-8PLTEEA(注:日本での販売予定はございません)

1

1

該当なし

1 EMEAR および
北米

該当なし

該当なし

8

4

2

該当なし

C1111-8PLTELA

1

1

該当なし

1 LATAM および APAC

該当なし

該当なし

8

4

2

該当なし

C1111-4PLTEEA(注:日本での販売予定はございません)

1

1

該当なし

1 EMEAR および
北米

該当なし

該当なし

4

2

1

該当なし

C1111-4PLTELA

1

1

該当なし

1 LATAM および APAC

該当なし

該当なし

4

2

1

該当なし

C1112-8PLTEEA(注:日本での販売予定はございません)

該当なし

1

1 G.FASTAnnex B

1 EMEAR および
北米

該当なし

該当なし

8

4

2

該当なし

C1113-8PLTEEA(注:日本での販売予定はございません)

該当なし

1

d 1 G.FASTAnnex A

1 EMEAR および
北米

該当なし

該当なし

8

4

2

該当なし

C1113-8PLTELA(注:日本での販売予定はございません)

該当なし

1

d 1 G.FASTAnnex A

1 LATAM および APAC

該当なし

該当なし

8

4

2

該当なし

C1113-8PMLTEEA(注:日本での販売予定はございません)

該当なし

1

1 G.FAST (Annex M)

1 EMEAR および
北米

該当なし

該当なし

8

4

2

該当なし

C1116-4PLTEEA(注:日本での販売予定はございません)

該当なし

1

1 ADSL2/VDSL2 + (Annex B/J)

1 EMEAR および
北米

該当なし

該当なし

4

2

1

該当なし

C1117-4PLTEEA(注:日本での販売予定はございません)

該当なし

1

1 ADSL2/VDSL2 + (Annex A)

1 EMEAR および
北米

該当なし

該当なし

4

2

1

該当なし

C1117-4PLTELA(注:日本での販売予定はございません)

該当なし

1

1 ADSL2/VDSL2 + (Annex A)

1 LATAM および APAC

該当なし

該当なし

4

2

1

該当なし

C1117-4PMLTEEA(注:日本での販売予定はございません)

該当なし

1

1 ADSL2/VDSL2 + (Annex M)

1 EMEAR および
北米

該当なし

該当なし

4

2

1

該当なし

C1118

該当なし

1

1 G.SHDSL

該当なし

該当なし

該当なし

8

4

2

該当なし

C1121-4P(注:日本での販売予定はございません)

1

1

該当なし

該当なし

該当なし

該当なし

4

2

1

CAT4 LTE
ドングル

C1121-4PLTEP(注:日本での販売予定はございません)

1

1

該当なし

Pluggable(着脱可能)技術により
対応

Pluggable(着脱可能)技術により
対応

該当なし

4

2

1

○(すべて)

C1121-8P

C1121X-8P 8 GB のメモリとフラッシュで SD-WAN の高度なセキュリティをサポート)

1

1

該当なし

該当なし

該当なし

該当なし

8

4

2

CAT4 LTE
ドングル

C1121-8PLTEP

C1121X-8PLTEP 8 GB のメモリとフラッシュで SD-WAN の高度なセキュリティをサポート)

1

1

該当なし

Pluggable(着脱可能)技術により
対応

Pluggable(着脱可能)技術により
対応

該当なし

8

4

2

○(すべて)

C1126-8PLTEP(注:日本での販売予定はございません)

C1126X-8PLTEP 8 GB のメモリとフラッシュで SD-WAN の高度なセキュリティをサポート)

該当なし

1

1 ADSL2/VDSL2 + (Annex B/J)

Pluggable(着脱可能)技術により
対応

Pluggable(着脱可能)技術により
対応

該当なし

8

4

2

○(すべて)

C1127-8PLTEP(注:日本での販売予定はございません)

C1127X-8PLTEP 8 GB のメモリとフラッシュで SD-WAN の高度なセキュリティをサポート)

該当なし

1

1 ADSL2/VDSL2 + (Annex A)

Pluggable(着脱可能)技術により
対応

Pluggable(着脱可能)技術により
対応

該当なし

8

4

2

○(すべて)

C1127-8PMLTEP(注:日本での販売予定はございません)

C1127X-8PMLTEP 8 GB のメモリとフラッシュで SD-WAN の高度なセキュリティをサポート)

該当なし

1

ADSL2/VDSL2 + (Annex M)

Pluggable(着脱可能)技術により
対応

Pluggable(着脱可能)技術により
対応

該当なし

8

4

2

○(すべて)



C1128-8PLTEP (国内販売予定なし)

該当なし

1

G. SHDL

Pluggable(着脱可能)技術により
対応

Pluggable(着脱可能)技術により
対応

該当なし

8

4

2

○(すべて)

C1161-8P(注:日本での販売予定はございません)

C1161X-8P 8 GB のメモリとフラッシュで SD-WAN の高度なセキュリティをサポート)

1

1

該当なし

該当なし

該当なし

該当なし

8

4

2

CAT4 LTE ドングル

C1161-8PLTEP

C1161X-8PLTEP 8 GB のメモリとフラッシュで SD-WAN の高度なセキュリティをサポート)

1

1

該当なし

Pluggable(着脱可能)技術により
対応

Pluggable(着脱可能)技術により
対応

該当なし

8

4

2

○(すべて)



表 8.      Cisco 1000 シリーズ ISR DSL および Wi-Fi SKU

モデル

WAN

Wi-Fi

LAN スイッチ

統合型 USB 3.0 コンソール

着脱可能モジュール

GE

GE/SFP コンボ

ADSL2/VDSL2+

LTE AdvancedCAT6

802.11ac

GE

PoE または PoE+

C1109-4PLTE2PWZ***

1

該当
なし

該当なし

Pluggable(着脱可能)技術により対応

2 X 2 MIMO

4

該当なし

該当なし

○(すべて)、デュアル
Pluggable

スロット 0
の単一の P-1T シリアル(注:日本での販売予定はございません)

C1111-8PWY*

1

1

該当なし

該当なし

2 X 2 MIMO

8

4

2



C1111-4PWX**

1

1

該当なし

該当なし

2 X 2 MIMO

4

2

1



C1112-8PWE
(注:日本での販売予定はございません)

該当なし

1

1 G.FASTAnnex B

該当なし

2 X 2 MIMO

8

4

2



C1113-8PWA
(注:日本での販売予定はございません)

該当なし

1

1 G.FASTAnnex A

該当なし

2 X 2 MIMO

8

4

2



C1113-8PWB
(注:日本での販売予定はございません)

該当なし

1

1 G.FASTAnnex A

該当なし

2 X 2 MIMO

8

4

2



C1113-8PWE
(注:日本での販売予定はございません)

該当なし

1

1 G.FASTAnnex A

該当なし

2 X 2 MIMO

8

4

2



C1113-8PWZ
(注:日本での販売予定はございません)

該当なし

1

1 G.FASTAnnex A

該当なし

2 X 2 MIMO

8

4

2



C1113-8PMWE(注:日本での販売予定はございません)

該当なし

1

1 G.FASTAnnex M

該当なし

2 X 2 MIMO

8

4

2



C1116-4PWE
(注:日本での販売予定はございません)

該当なし

1

1 ADSL2/VDSL2+

ISDNAnnex B/J

該当なし

2 X 2 MIMO

4

2

1



C1117-4PWE
(注:日本での販売予定はございません)

該当なし

1

1 ADSL2/VDSL2+

POTSAnnex A

該当なし

2 X 2 MIMO

4

2

1



C1117-4PWA
(注:日本での販売予定はございません)

該当なし

1

1 ADSL2/VDSL2+

POTSAnnex A

該当なし

2 X 2 MIMO

4

2

1



C1117-4PWZ
(注:日本での販売予定はございません)

該当なし

1

1 ADSL2/VDSL2+

POTSAnnex A

該当なし

2 X 2 MIMO

4

2

1



C1117-4PMWE
(注:日本での販売予定はございません)

該当なし

1

1 ADSL2/VDSL2+

POTSAnnex M

該当なし

2 X 2 MIMO

4

2

1



* Wi-Fi ドメイン WY Y = A B E F H N Q R Z S 2019 1 月から IOX XE 16.9 以降のリリースで利用可能)
** Wi-Fi ドメイン WX X = A B D E F H N Q R Z
** Wi-Fi ドメイン WZ Z = A B D E Q R Z

Cisco WLAN の国ごとのコンプライアンス検索 https://www.cisco.com/c/dam/assets/prod/wireless/wireless-compliance-tool/index.html

表 9.      Cisco 1000 シリーズ ISR LTEWi-FiDSL SKU

モデル

WAN



Wi-Fi

LAN スイッチ

統合型 USB 3.0 コンソール

着脱
可能モジュール

GE

GE/SFP コンボ

ADSL2/VDSL2+

LTE AdvancedCAT6

802.11ac

GE

PoE または PoE+

C1111-8PLTEEAWX(注:日本での販売予定はございません)*

1

1

該当なし

1 EMEAR および北米

2 X 2 MIMO

8

4

2

該当なし

C1111-8PLTELAWY**

1

1

該当なし

1 LATAM および APAC

2 X 2 MIMO

8

4

2

該当なし

C1112-8PLTEEAWE(注:日本での販売予定はございません)

該当なし

1

1 G.FASTAnnex B

1 EMEAR および北米

2 X 2 MIMO

8

4

2

該当なし

C1113-8PLTEEAWA(注:日本での販売予定はございません)

該当なし

1

1 G.FASTAnnex A

1 EMEAR および北米

2 X 2 MIMO

8

4

2

該当なし

C1113-8PLTEEAWB(注:日本での販売予定はございません)

該当なし

1

1 G.FASTAnnex A

1 EMEAR および北米

2 X 2 MIMO

8

4

2

該当なし

C1113-8PLTEEAWE(注:日本での販売予定はございません)

該当なし

1

1 G.FASTAnnex A

1 EMEAR および北米

2 X 2 MIMO

8

4

2

該当なし

C1113-8PLTELAWZ(注:日本での販売予定はございません)

該当なし

1

1 G.FASTAnnex A

1 LATAM および APAC

2 X 2 MIMO

8

4

2

該当なし

C1116-4PLTEEAWE(注:日本での販売予定はございません)

該当なし

1

1 ADSL2/VDSL2+

ISDNAnnex B/J

1 EMEAR および北米

2 X 2 MIMO

4

2

1

該当なし

C1117-4PLTEEAWE(注:日本での販売予定はございません)

該当なし

1

1 ADSL2/VDSL2+ POTSAnnex A

1 EMEAR および北米

2 X 2 MIMO

4

2

1

該当なし

C1117-4PLTEEAWA(注:日本での販売予定はございません)

該当なし

1

1 ADSL2/VDSL2+ POTSAnnex A

1 EMEAR および北米

2 X 2 MIMO

4

2

1

該当なし

C1117-4PLTELAWZ(注:日本での販売予定はございません)

該当なし

1

1 ADSL2/VDSL2+ POTSAnnex A

1 LATAM および APAC

2 X 2 MIMO

4

2

1

該当なし

C1117-4PMLTEEAWE(注:日本での販売予定はございません)

該当なし

1

1 ADSL2/VDSL2+POTSAnnex M

1 EMEAR および北米

2 X 2 MIMO

4

2

1

該当なし

C1101-4PLTEPWX***

1

該当なし

該当なし

Pluggable(着脱可能)技術により対応

2 X 2 MIMO

4

該当なし

該当なし

○(すべて)、または単一の P-1T シリアル(注:日本での販売予定はございません)

C1121-8PLTEPWX*

C1121X-8PLTEPWY* 8 GB のメモリとフラッシュで SD-WAN の高度なセキュリティをサポート)

1

1

該当なし

Pluggable(着脱可能)技術により対応

2 X 2 MIMO

8

4

2

○(すべて)



C1111-8PLTEEAWX *
* Wi-Fi ドメイン WX X = A B E R
C1111-8PLTELAWY **
** Wi-Fi ドメイン WY Y = D F H N Q Z S E 、および A 2019 1 月から IOX XE 16.9 以降のリリースで利用可能)
C1101-4PLTEPWX ***
* Wi-Fi ドメイン WX X = A B D E Z
C1121-8PLTEPWX *
* Wi-Fi ドメイン WX X = B E Z Q
C1121X-8PLTEPWY **
** Wi-Fi ドメイン WY Y = A E B Z
Cisco WLAN の国ごとのコンプライアンス検索 https://www.cisco.com/c/dam/assets/prod/wireless/wireless-compliance-tool/index.html

システム仕様

表 10.   サポートされる LTE3GPP カテゴリ 4Pluggable バンド

地域またはシアター

Cisco LTE 2.5 for P-LTE-VZ

Cisco LTE 2.5 for P-LTE-US

Cisco LTE 2.5 for P-LTE-GB

バンド

LTE バンド 413

FDD LTE 700 MHz(バンド 13)、1700 MHz および 2100 MHz(バンド 4 AWS

LTE バンド 24512

FDD LTE 700 MHz
(バンド 17700 MHz
(バンド 12)、850 MHz
(バンド 5 CLR)、1700 MHz および 2100 MHz(バンド 4 AWS

LTE バンド 13782028

FDD LTE 700 MHz
(バンド 28)、800 MHz
(バンド 20)、900 MHz (バンド 8)、1800 MHz
(バンド 3)、2100 MHz
(バンド 1)、および
2600 MHz(バンド 7

カテゴリ 4 のダウンロード
およびアップロード速度の
理論値

150 Mbps/50 Mbps

150 Mbps/50 Mbps

150 Mbps/50 Mbps

米国

·   Verizon
·   ATT および T-Mobile



ヨーロッパ





·

表 11.   サポートされる USB LTE ドングル(3GPP カテゴリ 4)バンド (国内販売予定なし)

地域またはシアター

Cisco LTE 2.5 for D-LTE-GB

Cisco LTE 2.5 for D-LTE-AS

Cisco LTE 2.5 for D-LTE-NA

バンド

*LTE バンド 13782028

*LTE バンド 13584041

*LTE バンド 24512131417

カテゴリ 4 のダウンロード
およびアップロード速度の
理論値

75 Mbps/50 Mbps

75 Mbps/50 Mbps

75 Mbps/50 Mbps

米国



·

ヨーロッパ

·





インド


·


中国


·


インドネシア


·


マレーシア


·


フィリピン


·


南アフリカ


·

* LTE バンドはサポートされていません。

表 12.   サポートされる LTE Advanced3GPP カテゴリ 6Pluggable バンド

地域またはシアター

Cisco LTE Advanced 3.0 Pluggable P-LTEA-EA

Cisco LTE Advanced 3.0 Pluggable P-LTEA-LA

バンド

LTE バンド 1 5712132025262930、および 41

FDD LTE 700 MHz(バンド 12)、700 MHz
(バンド 29)、800 MHz(バンド 20)、850 MHz(バンド 5 CLR)、850 MHz(バンド 26 Low)、900 MHz(バンド 8)、1800 MHz(バンド 3)、1900 MHz(バンド 2)、1900 MHzPCS バンド 25)、1700 MHz および 2100 MHz(バンド 4 AWS)、2100 MHz(バンド 1)、2300 MHz
(バンド 30)、または 2600 MHz(バンド 7

TDD LTE 2500 MHz(バンド 41

キャリア アグリゲーション バンドの組み合わせ:

1 + 82 +25121329)、3 +720)、4 +45121329)、7 +720)、12 + 305 + 30、および 41 + 41

LTE バンド 1357818192128383940、および 41

FDD LTE 700 MHz(バンド 28)、850 MHz
(バンド 5 CLR)、850 MHz(バンド 18 および 19 Low)、900 MHz(バンド 8)、1500 MHz(バンド 21)、1800 MHz(バンド 3)、2100 MHz(バンド 1)、または 2600 MHz(バンド 7

TDD LTE 1900 MHz(バンド 39)、2300 MHz(バンド 40)、2500 MHz(バンド 41)、または 2600 MHz(バンド 38

キャリア アグリゲーション バンドの組み合わせ:

1 +8181921)、3 +571928)、7 +5728)、19 + 2138 + 3839 + 3940 + 40、および 41 + 41 (ご注意)ご利用いただく国や地域、および通信事業者により、上記通信方式と周波数帯がサポートされない場合がございます。

カテゴリ 6 のダウンロードおよびアップロード速度の理論値

300 Mbps/50 Mbps

300 Mbps/50 Mbps

米国

·



ヨーロッパ

·



カナダ

·



オーストラリアおよびニュージーランド



·

日本



·

インド



·

表 13.   サポートされる LTE Advanced Pro3GPP カテゴリ 18Pluggable バンド

地域またはシアター

Cisco LTE Advanced Pro Pluggable P-LTEAP18-GL

バンド

LTE バンド 1 57812 141718 20252628 303238 4346486671

FDD LTE 600 MHz(バンド 71)、700 MHz(バンド 121314172829)、800 MHz(バンド 20)、850 MHz(バンド 5181926)、900 MHz(バンド 8)、1500 MHz(バンド 32)、1700 MHz(バンド 4 および 66)、1800 MHz(バンド 3)、1900 MHz(バンド 2 および 25)、2100 MHz(バンド 1)、2300 MHz(バンド 30)、2600 MHz(バンド 7)。

TDD LTE 1900 MHz(バンド 39)、2300 MHz(バンド 40)、2500 MHz(バンド 41)、2600 MHz(バンド 38)、3500 MHz(バンド 42 および 48)、3700 MHz(バンド 43)、5200 MHz(バンド 46)。

カテゴリ 6 のダウンロードおよびアップロード速度の理論値

1.2 Gbps/200 Mbps

米国

·

ヨーロッパ

·

カナダ

·

オーストラリアおよびニュージーランド

·

日本

·

表 14.   Cisco LTE の仕様

項目

仕様

LTE モデムのフォームファクタ

·   組み込み(ルータに内蔵)、または LTEP PID を持つ LTE Pluggable 技術。
·   Cisco LTE Advanced 3.0 LTEEA CAT6 )および Pluggable P-LTEA-EA SKU FW-7455-LTE-VZ Verizon )、
·   FW-7455-LTE-AT ATT )、FW-7455-LTE-ST Sprint )、FW-7455-LTE-BE Bell )、FW-7455-LTERO Rogers )、FW-7455-LTE-TE Telus )、または FW-7455-LTE-GN T-Mobile 、ヨーロッパ、中東向け汎用)の選択オプション。
·   Cisco LTE Advanced 3.0 LTELA CAT6 )および Pluggable P-LTEA-LA SKU FW-7430-LTE-AU (オーストラリア)、FW-7430-LTE-JN (日本)、または FW-7430-LTE-GN (汎用)の選択オプション。

LTE の重要な機能

·   プライマリリンクとバックアップリンク間の自動切り替えフェールオーバー
·   MIP Multichannel-Interface-Processor )プロファイル設定
·   音声またはショートメッセージサービス(SMS )によるリモートからのデータコールバックの開始
·   LTE を通じたファームウェアのリモートアップグレード
·   SIM のロックおよびロック解除機能
·   Pluggable LTE モジュールでは Dying Gasp を利用可能

デュアル SIM サポート

·   デュアルマイクロ(3FF SIM カードソケット用の高信頼性およびセルラーマルチホーミングのサポート:ISO-7816-2 SIM 機器)に準拠、適切なファームウェアの選択が可能な Auto SIM キャリア機能(高速 SIM フェールオーバー)

Related image, diagram or screenshotSMS および GPS

·   GPS アンテナ:SMA コネクタ(SMA オプション付き分離型アクティブ GPS アンテナ)
·   SMS 送受信(最大 160 文字)
·   スタンドアロン GPS および Assisted GPS AGPS )、ライン オブサイトが必要

モデム情報

モデム フォームファクタ:M.2EM7455 または Cisco LTE Advanced 3.0 用(M.2EM7430 シリーズ、Cisco LTE 2.5 WP7600 シリーズ。

無線技術のサポート
(パフォーマンスとスループット)

Cisco LTE Advanced 3.0 LTEEA および LTELA(表 9 のサポートされる LTE Advanced バンドを参照)

後方互換性:

·   UMTS および HSPA+
·   DC-HSPA+ の最大ダウンロード速度カテゴリ 24 42 Mbps )、最大アップロード速度カテゴリ 8 11.5 Mbps )。LTELA は、DC-HSPA+ バンド 1 5 6 8 9 19 をサポートしています。LTEEA は、DC-HSPA+ バンド 1 2 3 4 5 8 をサポートしています。
·   TD-SCDMA 39 LTELA チャイナモバイルがサポートしています)

Cisco LTE 2.5(表 10 のサポートされる LTE バンドを参照)後方互換性:

·   P-LTE-US HSPA+ (バンド 2 4 5
·   P-LTE-GB UMTS HSPA+ (バンド1 8 )、EDGE GSM GPRS 900/1800

搭載アンテナ

·   すべての Cisco LTE Advanced 3.0 Pluggable および 1000 シリーズルータには、2 つのマルチバンド スイベル マウント ダイポール アンテナ(LTE-ANTM-D )が搭載されています。すべての Cisco LTE 2.5 Pluggable 1101 および 1109 シリーズルータには、2 つのマルチバンド スイベル マウント ダイポール アンテナ(LTE-ANTM-SMA-D )が搭載されています。

N アンテナとケーブルの設置ガイドについては、『Connected Grid Antennas Installation GuideConnected Grid アンテナ設置ガイド)』を参照してください。

キャリアのサポート

·   Cisco 1000 シリーズ LTE Advanced 3.0 のサービスを提供するキャリアのリストについては、 ワイヤレス キャリア パートナー ページ を参照してください。

表 15.   Cisco USB CAT4 LTE の仕様 (国内販売予定なし)

項目

仕様

LTE モデムのフォームファクタ

·   USB CAT4 LTE ドングル

LTE の重要な機能

·   プライマリ WAN とバックアップ LTE リンク間の自動切り替えフェールオーバー
·   複数のプロファイルの設定
·   LTE を通じたファームウェアのリモートアップグレード

シングル SIM のサポート

·   ISO-7816-2 SIM 機器)に準拠した 1 つのマイクロ(3FF SIM カード ソケット

A picture containing objectDescription automatically generatedSMS および GPS

·   SMS 送受信(最大 160 文字)
·   GPS :サポート対象外

モデム情報

モデムのフォームファクタ:Cisco USB CAT4 LTE ドングル用 WP7600 シリーズ

無線技術のサポート
(パフォーマンスとスループット)

Cisco LTE 2.5(「表 10:サポートされる LTE バンド」を参照)

75 MbpsDL/50 MbpsUL

搭載アンテナ

·   サブミニチュアバージョン A SMA )アンテナは、 USB CAT4 LTE ドングルに含まれています。
·   ドングルの取り付け方法については、ハードウェア設置ガイドを参照してください。

表 16.   Cisco 1000 シリーズ ISR システムの仕様

機能

仕様



メモリ(デフォルトおよび最大)

DRAM4 GB

C1111X-8PC1121X-8PC1126XC1127XC1161X モデルのみ 8 GB DRAM を搭載

フラッシュ:4 GB

C1111X-8PC1121X-8PC1126XC1127XC1161X モデルのみ 8 GB フラッシュを搭載



コンソール

·   マイクロ USB コンソール(タイプ A
·   RJ45



マイクロ USB ポート(予約済み)

·   マイクロ USB ポートでリモート LTE の診断およびモニタリングツール(Qualcomm CAIT および Spirent UDM )(USB 3.0 )をサポート



WLAN インターフェイス

·   マルチユーザ Multiple-Input Multiple-Output MU-MIMO )により、複数の 802.11ac Wave 2 対応クライアントにデータを同時に送信できるため、クライアント エクスペリエンスが向上します。MU-MIMO 以前は、802.11n および
·   802.11ac Wave 1 アクセスポイントは一度に 1 つのクライアントにしかデータを送信できないため、一般にシングルユーザ MIMO SU-MIMO )と呼ばれています。
·   2x2:2 MIMO 技術を備えた 802.11ac Wave 2 は、SU-MIMO モードまたは MU-MIMO モードでの動作時に 2 つの空間ストリームを使用することで、競合製品よりも高い 867 Mbps で大容量と高信頼性を実現しています。
·   高い柔軟性を誇る Mobility Express ソリューション は、小規模から中規模の環境に最適です。簡単なセットアップにより、物理コントローラなしで 1000 シリーズ(1815i と同様)をネットワークに導入することができます。



最大クライアント数

·   アソシエートするワイヤレスクライアントの最大数:Wi-Fi 無線ごとに 200 、合計でアクセスポイントごとに 400 クライアントC1109-4PLTEP および C1109-4PLTEW モデルには、デフォルトのデュアル W-ANTM2050D-RPSMA 外部アンテナが付属しており、すべてのモデムにデフォルトの 8.8 自律 AP または Mobility Express リリースが搭載されています。8.8 CAPWAP WLC イメージを選択できるオプションが用意されています。



認証とセキュリティ

·   Wi-Fi Protected Access 2 WPA2 )用 AES
·   802.1X RADIUS AAA
·   802.11r および 802.11i



802.11ac

·   2 つの空間ストリームに対応可能な 2 X 2 SU-MIMO/MU-MIMO
·   最大比合成(MRC
·   20 40 80 MHz チャネル
·   最大 866.7 Mbps PHY データレート(5 GHz 80 MHz
·   パケット集約:A-MPDU Tx/Rx )、A-MSDU Rx
·   802.11 Dynamic Frequency Selection DFS
·   Cyclic Shift Diversity CSD )サポート



ソフトウェア

·   Cisco IOS ソフトウェア フィーチャ セット:ユニバーサル Cisco IOS XE 16.6.1 ソフトウェアイメージ以降。C1112 C1113 、および C1101 モデルは、IOS XE 16.8.1 ソフトウェアイメージ以降をサポートします。C1118 C1111X-8P 、および C1109 モデルは、IOS XE 16.9.1 ソフトウェアイメージ以降をサポートします。
·   Cisco IOS ソフトウェア フィーチャ セット:C1120 および C1160 モデルでは、ユニバーサル Cisco IOS XE 16.6.1 ソフトウェアイメージ以降。
·   Cisco Unified Wireless Network ソフトウェア、AireOS ワイヤレス コントローラ リリース 8.5 8.8 への移行は 2019 3 月に開始、1101 および 1109 モデルでは 8.8 MR1 以降



DSL インターフェイス

C1116 および C1117

·   Dying Gasp
·   ITU G.993.2 VDSL2 )およびサポートされているプロファイル:8a 8b 8c 8d 12a 12b 17a
·   VDSL2 ベクタリング
·   ADSL Annex A および Annex B ITU G.992.1 ADSL )、G.992.3 ADSL2 )、G.992.5 ADSL2+
·   ADSL Annex M G.992.3 ADSL2 )および G.992.5 ADSL2+

C1112 および C1113

·   G.FAST 106MHz までのスペクトル)Annex A Annex B Annex M 、および ADSL2/2+ VDSL2 と互換性あり
·   ITU G.993.2 VDSL2 )およびサポートされているプロファイル:8a 8b 8c 8d 12a 12b 17a 35b
·   ITU G.9700/9701/997.2 G.FAST 、およびサポートされているプロファイル:106a および 106b

C1118

·   G.SHDSL



シリアル WAN インターフェイスおよびプロトコル

·   同期モードと 2 進同期モードの両方をサポート
·   同期の最大速度:8 Mbps
·   2 進同期モードをサポート
·   ネットワーククロック同期をサポート
·   EIA-232 EIA-449 EIA-530 EIA-530A V.35 、および X.21



Cisco Smart Serial 接続

製品番号

CAB-SS-V35MT

CAB-SS-V35FC

CAB-SS-232MT

CAB-SS-232FC

CAB-SS-449MT

CAB-SS-449FC

CAB-SS-X21MT

CAB-SS-X21FC

CAB-SS-530MT

CAB-SS-530AMT

ケーブルタイプ

V.35 DTE

V.35 DCE

EIA/TIA-232 DTE

EIA/TIA-232 DCE

EIA/TIA-449 DTE

EIA/TIA-449 DCE

X.21 DTE

X.21 DCE

EIA/TIA-530 DTE

EIA/TIA-530A DTE

長さ

3m10 フィート)

3m10 フィート)

3m10 フィート)

3m10 フィート)

3m10 フィート)

3m10 フィート)

3m10 フィート)

3m10 フィート)

3m10 フィート)

3m10 フィート)

コネクタタイプ

オス

メス

オス

メス

オス

メス

オス

メス

オス

オス

オス

インライン PoE

·   IP 電話または外部ワイヤレス アクセス ポイント向けの 4 スイッチポートのインライン PoE 用オプション内部アダプタ。802.3af 準拠 PoE または 802.3at 準拠 PoE+



外部電源

製品電源仕様:

C111XC1120、および C1160 モデル

·   AC 入力電圧:ユニバーサル 100 240 VAC
·   周波数:50 60 Hz
·   最大出力:66 W (デフォルト)
·   出力電圧:12 VDC
·   オプションの PoE および PoE+
   Cisco 1100-8P シリーズルータで単一の 150 W 電源が必要
   Cisco 1100-4P シリーズルータで単一の 115 W 電源が必要
·   外部出力電圧:48 VDC

C1101-4PLTEPWX および C1109-4PLTE2PWX モデル:

·   AC 入力電圧:ユニバーサル 100 240 VAC
·   周波数:50 60 Hz
·   最大出力電力:66 W C1109-4PLTE2PWX モデルのデフォルト I-Temp
·   出力電圧:12 VDC

C1101-4PC1101-4PLTEPC1109-2PLTE、および C1109-4PLTE2P モデル:

·   AC 入力電圧:ユニバーサル 100 240 VAC
·   周波数:50 60 Hz
·   最大出力:30 W (モデルのデフォルト I-Temp
·   出力電圧:12 VDC



USB 3.0

·   サポートされる USB デバイス:
   USB eToken および USB フラッシュ メモリ
·   デバイスの USB 3.0 は外部接続としてサポートされています。『 USB Device Support Data SheetUSB デバイス サポート データ シート) 』を参照してください。



LED

·   WWAN (緑/ オレンジ)
·   SIM ステータス(緑/ オレンジ)
·   受信信号強度表示(RSSI )バー(緑)
·   3G/LTE サービス(緑/ オレンジ)
·   GPS (緑/ オレンジ)
·   ギガビットイーサネット WAN ポートの速度およびリンク(緑)
·   すべてのファストイーサネット LAN ポートの速度およびリンク(緑)



寸法(高さ X X 奥行)

C111X モデル

·   44 x 323 x 244 mm 1.75 X 12.7 X 9.6 インチ)(LTE モデルのゴム製の脚を含む)
·   42 x 323 x 230mm 1.75 X 12.7 X 9.03 インチ)(LTE 以外のモデルのゴム製の脚を含む)

C1120 モデル

·   41.9 X 322 X 226 mm 1.65 X 12.7 X 8.9 インチ)

C1160 モデル

·   41.9 X 274 X 199 mm 1.65 X 10.8 X 7.85 インチ)

C1101-4PLTEP C1101-4PLTEPWX モデル

·   43.9 X 247.6 X 167.6 mm 1.73 X 9.75 X 6.6 インチ)(ゴム製の脚のモデルを含む)

C1101-4P モデル

·   27.9 X 190.5 X 152.4 mm 1.1 X 7.5 X 6.0 インチ)(ゴム製の脚のモデルを含む)

C1109-2PLTE モデル

·   32.3 X 213.4 X 152.4 mm 1.27 X 8.4 X 6.0 インチ)(ゴム製の脚のモデルを含む)

C1109-4PLTE2P および C1109-4PLTE2PWX モデル(デュアル W-ANTM2050DRPSMA Wi-Fi アンテナがデフォルトで付属)

·   43.4 X 283.5 X 248.9 mm 1.71 X 11.16 X 9.8 インチ)(ゴム製の脚のモデルを含む)

着脱可能モジュール

·   21.6 X 63.5 X 98.5 mm 0.85 X 2.5 X 3.88 インチ)



重量

C111X モデル

·   1.94 2.08 kg 1.94 4.59 ポンド)
·   2.04 kg 4.50 ポンド)、LTE Advanced 対応機
·   2.16 kg 4.76 ポンド)、Wave 2 802.11ac デュアルラジオ対応機
·   2.22 kg 4.89 ポンド)LTE Advanced および Wave 2 802.11ac デュアルラジオ対応機

C1120 モデル

·   1.56 kg 3.43 ポンド)、4 ポートのベースモデル
·   1.68 kg 3.7 ポンド)、4 ポート、Pluggable LTE
·   2.1 kg 4.62 ポンド)、LTE Wi-Fi
·   2.06 kg 4.53 ポンド)、LTE VDSL
·   1.68 kg 3.7 ポンド)、4 ポート、Pluggable LTE

C1160 モデル

·   1.58 kg 3.48 ポンド)、8 ポートのベースモデル
·   1.7 kg 3.74 ポンド)、8 ポート、Pluggable LTE

C1101-4PLTEPWX モデル

·   1.71 kg 3.78 ポンド)

C1101-4PLTEP モデル

·   1.51 kg 3.34 ポンド)

C1101-4P モデル

·   0.86 kg 1.89 ポンド)

C1109-2PLTE モデル

·   1.02 kg 2.25 ポンド)

C1109-4PLTE2PWX モデル(C1109-4PLTE2PWX にのみ外部 Wi-Fi アンテナオプションあり)

·   2.83 kg 6.23 ポンド)

C1109-4PLTE2P モデル

·   2.69 kg 5.93 ポンド)

着脱可能モジュール

·   CAT6 EM74XX 0.20 kg 0.44 ポンド)
·   CAT4 WP76XX 0.18 kg 0.40 ポンド)



標準安全規格認定

·   UL 60950-1 および EN 60950-1
·   CAN/CSA C22.2 No. 60950-1
·   CB to IEC 60950-1 、第 2 版(グループ別および国別要求項目を含む)



EMC エミッション

·   EN55022/CISPR22 CFR 47 Part 15 ICES003 VCCI-V-3 AS/NZS CISPR22 CNS13438 EN300-386 EN61000-3-2 EN61000-3-3 EN61000-6-1



EMC イミュニティ

·   EN55024/CISPR24 EN61000-4-2 EN61000-4-3 EN61000-4-4 EN61000-4-5 EN61000-4-6 EN61000-4-11 )および EN300-386



無線イミュニティ

·   EN301 489-1 EN 301 489-7 、および EN301 489-24



セルラー無線

·   EN 301 908-1 EN 301 908-2 EN 301 511 47 CFR Part 22 47 CFR Part 24 、および EN 301 908-13



動作環境条件

·   非動作時温度:-20 65 °C -4 149 °F
·   非動作時湿度:5 95 % 相対湿度(結露しないこと)
·   非動作時高度:0 4570 m 0 15,000 フィート)
·   動作時温度:0 40 °C 32 104 °F )。C1101 45°C 32° 113°F )対応。C1109-2PLTE
50°C 32° 122°F )対応。C1109-4PLTE2P および C1109-4PLTE2PW モデルは -20° 55°C -4° 131°F )対応
·   動作時湿度:10 85 % 相対湿度(結露しないこと)
·   動作時高度:30°C 0 3,000 m 0 10,000 フィート)。動作時高度:C1109-2PLTE モデルは 35°C
0 3,000 m
·   0 10,000 フィート)。動作時高度:C1109-4PLTE2P および C1109-4PLTE2PW モデルは 40°C 0 3,000 m 0 10,000 フィート)



Cisco IOS ソフトウェアのライセンスおよびパッケージ

ユニバーサル Cisco IOS XE イメージ

このプラットフォームには、すべての機能が含まれた Cisco IOS XE ユニバーサルイメージが 1 つ付属しています。ユニバーサルイメージ上のソフトウェアライセンスをアクティブにすることにより、高度な機能を利用できます。技術パッケージと機能ライセンスを、使用ライセンスを通じて有効にすることで、ソフトウェアの提供が簡単になり、新機能導入の運用コストを削減できます。

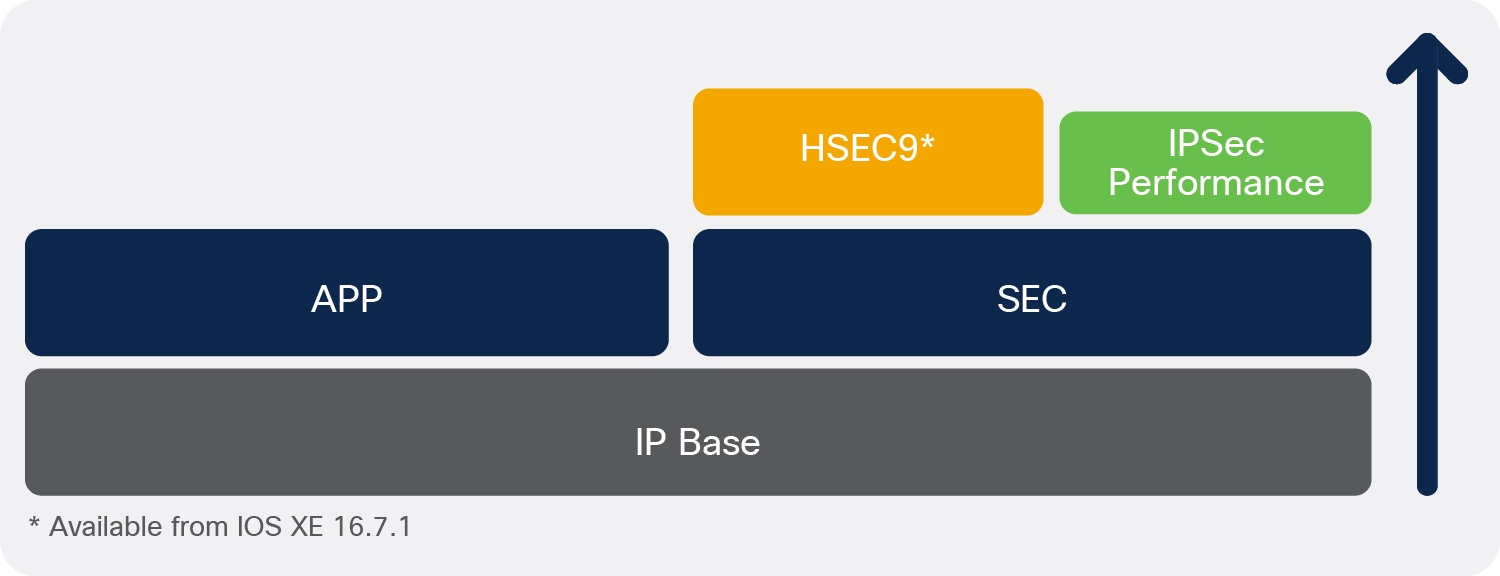

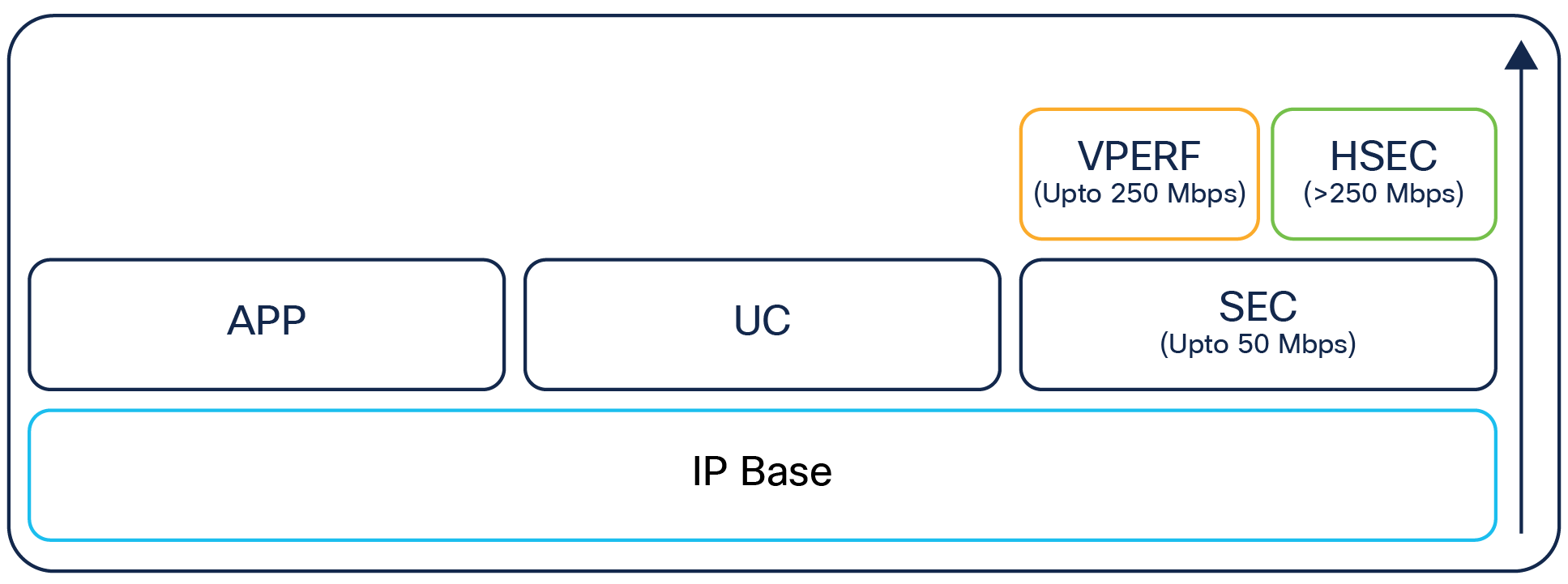

Related image, diagram or screenshot

Cisco 1000 シリーズでは、主要な 4 つの技術ライセンスが使用できます。これらのライセンスは、シスコ ソフトウェア アクティベーション プロセスによって有効化できます。プロセスについては、https://www.cisco.com/jp/go/sa を参照してください。次のライセンスを使用できます。

·     IP Base:この技術パッケージはデフォルトで利用可能です。

·     Application ExperienceAPP):このライセンスには、データとアプリケーション パフォーマンスの機能が含まれています。

·     SecuritySEC)または Security with No Payload EncryptionSEC-NPE):このライセンスには、ネットワーク インフラストラクチャのセキュリティに関する機能が含まれています。

·     IP SecurityIPSEC):このライセンスには、IP セキュリティのパフォーマンスを大幅に高める機能が含まれています。

Cisco SD-WAN サブスクリプションは、Cisco DNA EssentialsCisco DNA Advantage、および Cisco DNA Premier 3 つのサブスクリプション ライセンス全体にわたって、それぞれ機能的に拡張されています。Cisco DNA Essentials は、すべてのタイプの接続およびルータのライフサイクル管理、基本的な施設と輸送のセキュリティと連動したネットワークおよびアプリケーションの可視化のサポートをカバーしています。Cisco DNA Advantage は、強化されたネットワークセキュリティにより、高度な WAN トポロジ、アプリケーション認識型ポリシーを提供します。Cisco DNA Premier は、高度な脅威からの保護によって保証された、無制限のセグメント化によるクラウド接続、高度なアプリケーション最適化とネットワーク分析を提供します。個別の SD-WAN プロモーション PID が用意されています。または、LIC-DNA-ADD オプションを使用することもできます。Cisco ONE の場合、C1-ISR-ADD オプションもあります。

SEC ライセンスにより、Cisco CVO 1100-8P および 1100-4P モデルでサポートされるようになりました。

Cisco SD-WAN の詳細については、https://www.cisco.com/c/en/us/products/software/one-wan-subscription/index.html を参照してください。

表 17.                 Cisco 1000 シリーズライセンス

製品番号

バンドル

機能

SL-1100-8P-IPB

SL-1100-4P-IPB

SL-1100-2P-IPB

IP Base(デフォルト)

ルーティングプロトコル、ACLNATQoSBFDVRF LiteIP SLA レスポンダ

SL-1100-8P-APP(=)

SL-1100-4P-APP(=)

SL-1100-2P-APP(=)

Application ExperienceAPP

IP Base + 高度なネットワーキングプロトコル:L2TPv3MPLS

Application ExperiencePfRv3NBAR2AVCIPSLA イニシエータ

ハイブリッドクラウド接続:LISPVirtual Private LAN ServicesVPLS)、Ethernet over MPLS

SL-1100-8P-SEC(=)

SL-1100-8P-SECNPE(=)

SL-1100-4P-SEC(=)

SL-1100-4P-SECNPE(=)

SL-1100-2P-SEC(=)

SL-1100-2P-SECNPE(=)

SecuritySEC

IP Base + 高度なセキュリティ:ゾーン ベース ファイアウォール、IPSec VPNDynamic Multipoint VPNDMVPN)、FlexVPNGETVPN

IPSec のパフォーマンスを最大 50 Mbps で実現。CVO 導入オプションには SEC ライセンスが必要です。

FL-VPERF-8P-200(=)

FL-VPERF-4P-100(=)

IPSec のパフォーマンス(VPERF

IPSec のパフォーマンス:ISR 1100-4P 100 Mbps 向上、ISR 1100-8P 200 Mbps 向上。C1109-2PLTE モデルには適用されません。

FL-1100-8P-HSEC(=)

FL-1100-4P-HSEC(=)

FL-1100-2P-HSEC(=)

IPSec HSEC

Cisco ISR 1100 8PISR 1100 4P、および 1100 2P 向け IPSEC HSEC ライセンス。IOS XE 16.8.1 以降のリリースでサポートされます。

C1F1PISR1100S8PK9

C1F1PISR1100S4PK9

Cisco One S/W バンドル

APPSECPRIME ライセンス(SL-1100-8P-IPBC1-SL-11008P-APPC1-SL-1100-8P-SEC、または C1-SL-1100-8P-SECNPEC1-PI-LFAS-ISR-K9C1F1VISR1100S8P-01C1-SL-1100-PAK)または(SL-1100-4P-IPBC1-SL-1100-4P-APPC1-SL1100-4P-SEC または C1-SL-1100-4P-SECNPEC1-PI-LFASISR-K9C1F1VISR1100S4P-01
C1-SL-1100-PAK)。Cisco ONE の選択オプションは、
C1-ISR-ADD の個別の SWSS PID でも注文できます。

表 18.                 製品番号およびソフトウェアイメージ

製品番号

説明

ルータのソフトウェアイメージ

SISR1100UK9-166(=)

SISR1100NPEUK9-166(=)

SISR1100UK9-168(=)

SISR1100NPEUK9-168(=)

SISR1100UK9-169(=)

SISR1100NPEUK9-169(=)

SISR1100UK9-1610(=)

SISR11NPEUK9-1610(=)

SISR1100UK9-1611(=)

SISR11NPEUK9-1611(=)

Cisco 1100 ISR ユニバーサルイメージおよび非ペイロード暗号化イメージ

SD-WAN のイメージ

SISR1100UCMK9-169(=)

SISR1100UCMK9-1610(=)

SISR1100UCMK9-1611(=)

ISR 1100 プラットフォームの SD-WAN イメージ。–DNA の値か SPM のプロモーション PID を持つ一部のモデル、または個別の LIC-DNA-ADD(もしくは L-LIC-DNA-ADD)オプションを持つ特定のモデル。

アクセスポイントのソフトウェアイメージ

AIR-AP1815-K9-ME-8-8-110-0.tar

Cisco 111X モデル AP は、最新の Wi-Fi 標準規格である IEEE 802.11ac Wave 2 および Mobility Express をサポートし、業界トップクラスのワイヤレスパフォーマンスを実現します。

DSL ファームウェアのオプション

A2pvbF039t.d26d

Annex A および M

B2pv6F039g1.d26d

Annex B および J

A2pvfbH043j

G.FAST Annex A および M

B2pvfbH043j

G.FAST Annex B

Power over Ethernet オプション

ISR-1100-POE2(=)

115 W PSU 搭載 1100-4P2 PoE または 1 PoE+)。

ISR-1100-POE4(=)

150 W PSU 搭載 1100-8P4 PoE または 2 PoE+)。

ラック マウントキットと RJ コンソールアダプタ

ACS-1100-RM-19(=)

すべての 111X シリーズ ISR 用ラックマウントキット

CAB-CON-USBRJ45(=)

マイクロ USB to RJ5 コンソールアダプタ(1101 および 1109 モデルのみ)

着脱可能モジュール

P-LTEA-EA(=)

北米および欧州向けの CAT6 LTE Advanced Pluggable システムおよびスペア

P-LTEA-LA(=)

アジア太平洋地域、オーストラリアとニュージーランド、および中南米向けの CAT6 LTE Advanced Pluggable システムおよびスペア

P-LTE-VZ(=)

Verizon 向けの CAT4 LTE Pluggable システムおよびスペア。単一の SIM スロット。スペアにはアンテナ選択オプションが必要です。

P-LTE-US(=)

ATT および T-Mobile 向けの CAT4 LTE Pluggable システムおよびスペア。スペアにはアンテナ選択オプションが必要です。

P-LTE-GB(=)

欧州向けの CAT4 LTE Pluggable システムおよびスペア。スペアにはアンテナ選択オプションが必要です。

P-1T(=)(注:日本での販売予定はございません)

Cisco 12:1 High Speed Serial WAN インターフェイスシステムおよびスペア(同期および 2 進同期)

P-BLANK(=)

ブランク Pluggable システムおよびスペア



Small Form-Factor PluggableSFP

ISR 1100 8P

ISR 1100 4P

説明

GLC-EX-SMD

1000BASE-EX SFP トランシーバモジュール、SMF1310 nmDOM

GLC-LH-SM

GE SFPLC コネクタ LX/LH トランシーバ

GLC-LH-SMD

GE SFPLC コネクタ LX/LH トランシーバ(DOM あり)

GLC-SX-MM

GE SFPLC コネクタ SX トランシーバ

GLC-SX-MMD

GE SFPLC コネクタ SX トランシーバ(DOM あり)

GLC-ZX-SM

1000BASE-ZX SFP

GLC-ZX-SMD

1000BASE-ZX SFPDOM あり)

GLC-FE-100FX

100BASE-FX SFPFE ポート用)

GLC-FE-100LX

100BASE-LX SFPFE ポート用)

GLC-FE-100ZX

100BASE-ZX SFP80 km

GLC-FE-100EX

100BASE-EX SFP40 km

GLC-FE-100BX-D

100BASE-BX10-D SFP

GLC-FE-100BX-U

100BASE-BX10-U SFP

GLC-GE-100FX

100FX SFPGE ポートに搭載)

GLC-BX80-D-I

1000BASE-BX80 SFP1570 nm

GLC-BX80-U-I

1000BASE-BX80 SFP1490 nm

GLC-BX40-D-I

1000BASE-BX40 SFP1550 nm

GLC-BX40-U-I

1000BASE-BX40 SFP1310 nm

GLC-BX-D

1000BASE-BX SFP1490 nm

GLC-BX-U

1000BASE-BX SFP1310 nm

GLC-TE

10/100/1000BASE-T

GLC-T

10/100/1000BASE-T

SFP-GE-S

MMF 1000BASE-SX SFP トランシーバモジュール、850 nm 波長、拡張動作温度範囲および DOM のサポート、デュアル LC/PC コネクタ

SFP-GE-T

10/100/1000BASE-T SFPNEBS 3 ESD

CWDM-SFP-1470

CWDM 1470 NM SFP ギガビットイーサネットおよび 1G/2G FC

CWDM-SFP-1490

CWDM 1490 NM SFP ギガビットイーサネットおよび 1G/2G FC

CWDM-SFP-1510

CWDM 1510 NM SFP ギガビットイーサネットおよび 1G/2G FC

CWDM-SFP-1530

CWDM 1530 NM SFP ギガビットイーサネットおよび 1G/2G FC

CWDM-SFP-1550

CWDM 1550 NM SFP ギガビットイーサネットおよび 1G/2G FC

CWDM-SFP-1570

CWDM 1570 NM SFP ギガビットイーサネットおよび 1G/2G FC

CWDM-SFP-1590

CWDM 1590 NM SFP ギガビットイーサネットおよび 1G/2G FC

CWDM-SFP-1610

CWDM 1610 NM SFP ギガビットイーサネットおよび 1G/2G FC

DWDM-SFP-3033

DWDM SFP 1530.33 nm SFP100 GHz ITU グリッド)

DWDM-SFP-3112

DWDM SFP 1531.12 nm SFP100 GHz ITU グリッド)

DWDM-SFP-3190

DWDM SFP 1531.90 nm SFP100 GHz ITU グリッド)

DWDM-SFP-3268

DWDM SFP 1532.68 nm SFP100 GHz ITU グリッド)

DWDM-SFP-3425

DWDM SFP 1534.25 nm SFP100 GHz ITU グリッド)

DWDM-SFP-3504

DWDM SFP 1535.04 nm SFP100 GHz ITU グリッド)

DWDM-SFP-3582

DWDM SFP 1535.82 nm SFP100 GHz ITU グリッド)

DWDM-SFP-3661

DWDM SFP 1536.61 nm SFP100 GHz ITU グリッド)

DWDM-SFP-3819

DWDM SFP 1538.19 nm SFP100 GHz ITU グリッド)

DWDM-SFP-3898

DWDM SFP 1538.98 nm SFP100 GHz ITU グリッド)

DWDM-SFP-3977

DWDM SFP 1539.77 nm SFP100 GHz ITU グリッド)

DWDM-SFP-4056

DWDM SFP 1540.56 nm SFP100 GHz ITU グリッド)

DWDM-SFP-4214

DWDM SFP 1542.14 nm SFP100 GHz ITU グリッド)

DWDM-SFP-4294

DWDM SFP 1542.94 nm SFP100 GHz ITU グリッド)

DWDM-SFP-4373

DWDM SFP 1543.73 nm SFP100 GHz ITU グリッド)

DWDM-SFP-4453

DWDM SFP 1544.53 nm SFP100 GHz ITU グリッド)

DWDM-SFP-4612

DWDM SFP 1546.12 nm SFP100 GHz ITU グリッド)

DWDM-SFP-4692

DWDM SFP 1546.92 nm SFP100 GHz ITU グリッド)

DWDM-SFP-4772

DWDM SFP 1547.72 nm SFP100 GHz ITU グリッド)

DWDM-SFP-4851

DWDM SFP 1548.51 nm SFP100 GHz ITU グリッド)

DWDM-SFP-5012

DWDM SFP 1550.12 nm SFP100 GHz ITU グリッド)

DWDM-SFP-5092

DWDM SFP 1550.92 nm SFP100 GHz ITU グリッド)

DWDM-SFP-5172

DWDM SFP 1551.72 nm SFP100 GHz ITU グリッド)

DWDM-SFP-5252

DWDM SFP 1552.52 nm SFP100 GHz ITU グリッド)

DWDM-SFP-5413

DWDM SFP 1554.13 nm SFP100 GHz ITU グリッド)

DWDM-SFP-5494

DWDM SFP 1554.94 nm SFP100 GHz ITU グリッド)

DWDM-SFP-5575

DWDM SFP 1555.75 nm SFP100 GHz ITU グリッド)

DWDM-SFP-5655

DWDM SFP 1556.55 nm SFP100 GHz ITU グリッド)

DWDM-SFP-5817

DWDM SFP 1558.17 nm SFP100 GHz ITU グリッド)

DWDM-SFP-5898

DWDM SFP 1558.98 nm SFP100 GHz ITU グリッド)

DWDM-SFP-5979

DWDM SFP 1559.79 nm SFP100 GHz ITU グリッド)

DWDM-SFP-6061

DWDM SFP 1560.61 nm SFP100 GHz ITU グリッド)

関連情報

Cisco 1000 シリーズ ISR の詳細については、https://www.cisco.com/jp/go/ISR1000 にアクセスするか、最寄りのシスコ代理店にお問い合わせください。

Cisco SD-WAN セキュリティの詳細については、https://www.cisco.com/c/ja_jp/solutions/enterprise-networks/sd-wan/sd-wan-security.html をご覧ください。

Cisco 1000 シリーズの Cisco IOS ソフトウェアライセンスとパッケージの詳細については、以下を参照してください。

https://www.cisco.com/c/ja_jp/support/routers/1110-integrated-services-router/model.html#LicensingInformation

Cisco 1000 シリーズ ISR のハードウェア設置ガイドとソフトウェア インストール ガイドについては、以下を参照してください。

https://www.cisco.com/c/ja_jp/support/routers/1110-integrated-services-router/model.html#InstallandUpgradeGuides

https://www.cisco.com/c/ja_jp/support/routers/1110-integrated-services-router/model.html#ConfigurationGuides

シスコおよびパートナーの提供サービス

シスコとシスコ認定パートナーが提供するサービスは、ブランチオフィス展開のコスト削減と複雑さの軽減に役立ちます。Cisco 1000 シリーズ ISR Cisco Smart Net Total Care テクニカルサポートは、1 回契約または年間契約ベースでご利用いただけます。サポートオプションは、ヘルプデスクから予防的なオンサイトコンサルティングまで多岐に渡ります。

詳細については、https://www.cisco.com/jp/go/services を参照してください。

発注情報

シスコ製品の購入方法については、シスコ発注ホームページを参照してください。ソフトウェアをダウンロードするには、Cisco Software Center にアクセスしてください。

Cisco Capital

目標の達成を支援する柔軟な支払いソリューション

Cisco Capital は、お客様が目標の達成、ビジネス変革の実現、競争力の維持に合った技術を導入できるよう支援します。総所有コスト(TCO)の削減、資金の節約、成長促進を支援します。100 カ国以上で利用できる Cisco Capital の柔軟な支払いソリューションにより、ハードウェア、ソフトウェア、サービス、補完的なサードパーティ製機器を、お手軽で予測可能な支払い方法で取得できます。詳細はこちら


マニュアルの変更履歴

新規トピックまたは改訂されたトピック

説明されている場所

日付

追加の SFP のサポートを追加

16

2019 8 2

P-1T High Speed Serial Pluggable モジュールのサポートを追加し、いくつかの修正を更新

ドキュメント全体を更新

2019 4 18

C1109-4PLTE2P モデルのサポート、LIC-DNA-ADD オプション、SDWAN プロモーション PID、および C1-ISR-ADD オプションを追加

ドキュメント全体を更新

2019 1 11

新規プラットフォームのサポートを追加、利用可能な日付を追加

C1118-8PC1111X-8PC1109-2PLTEXX

2018 10 5

Learn more
