Cisco 100GBASE QSFP-100G モジュール



製品の概要

Cisco 100GBASE Quad Small Form-Factor Pluggable（QSFP）ポートフォリオは、お客様に対して、データ センター、ハイパフォーマンス コンピューティング ネットワーク、エンタープライズ コア/ディストリビューション レイヤ、サービス プロバイダ アプリケーションに対してさまざまな高密度/低電力 100 ギガビット イーサネット接続オプションを提供します。QSFP-100G モジュールは、QSFP-DD フォーム ファクタに基づく最新世代の 100G トランシーバ モジュールです。（図 1 を参照）

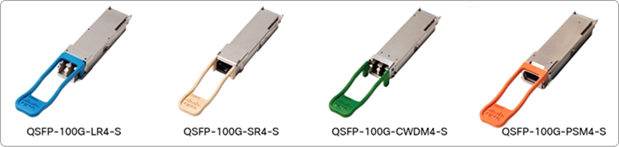

QSFP-100G 光モジュール

Cisco QSFP モジュールの機能と利点

●     100 G ギガビット イーサネット Cisco QSFP ポートに接続する、ホットスワップ可能な入出力デバイス

●     必要に応じて他の IEEE 準拠 100GBASE インターフェイスと相互運用可能

●     優れたパフォーマンス、品質、信頼性を Cisco QSFP-100G ポートで認定および検証しました。

●     IEEE 802.3bm 準拠の高速電気インターフェイス

表 1 に、Cisco QSFP-100G ポートフォリオを示します。

表 1                      Cisco QSFP-100G ポートフォリオ

Cisco QSFP-100G-SR4-S

Cisco 100GBASE-SR4-S QSFP モジュールは、MPO コネクタ付きの OM3 で最大 70 m、OM4 マルチモードファイバで最大 100 m のリンク長をサポートします。これは主に、MPO マルチファイバ コネクタで終端された 12 ファイバ パラレル ファイバを介した高帯域幅 100G 光リンクを有効にします。QSFP-100G-SR4-S は 100GBase イーサネット レートをサポートします。

Cisco QSFP-100G-SL4

Cisco 100GBASE-SL4 ショート リンク QSFP モジュールは、OM3 で最大 20 m、MPO コネクタ付きの OM4 マルチモード ファイバで最大 30 m のリンク長をサポートします。これは主に、MPO マルチファイバ コネクタで終端された 12 ファイバ パラレル ファイバを介した高帯域幅 100G 光リンクを有効にします。QSFP-100G-SL は 100GBase イーサネット レートをサポートします。

Cisco QSFP-100G-SR1.2

Cisco QSFP 100-Gb SR1.2 BiDi（双方向）トランシーバは、短距離データ通信およびマルチモード ファイバ（MMF）を使用した相互接続アプリケーション用のデュプレックス LC コネクタ インターフェイスを備えたプラグイン可能な光トランシーバです。

Cisco QSFP 100 Gbps SR1.2 BiDi トランシーバは、レーザーに最適化された OM3、OM4、および OM5 マルチモード ファイバで 70、100、および 150 m のリンク長をサポートします。Cisco QSFP 100 Gbps SR1.2 BiDi は、400 ギガビット イーサネット接続への移行のために既存の 10/40 または 100 Gb デュプレックス MMF インフラストラクチャを再利用できる魅力的なソリューションを顧客に提供します。

Cisco QSFP 100 Gbps SR1.2 BiDi トランシーバは、4 x 100G ブレークアウト モードで 400 Gbps への接続をサポートします。

各 Cisco QSFP 100 Gbps SR1.2 BiDi トランシーバは、832 ～ 918 ナノメートルの波長範囲の 2 つの送信チャネルと受信チャネルで構成され、2 ストランド マルチモード ファイバ接続を介した集約 100 Gbps リンクを可能にします。

Cisco QSFP-40/100-SRBD

Cisco QSFP 40/100 Gb デュアルレート BiDi（双方向）トランシーバは、短距離データ通信およびマルチモード ファイバ（MMF）を使用した相互接続アプリケーション用のデュプレックス LC コネクタ インターフェイスを備えたプラグイン可能な光トランシーバです。既存の 10 Gb デュプレックス MMF インフラストラクチャを再利用して、40 または 100 ギガビット イーサネット接続のいずれかに移行できる魅力的なソリューションをお客様に提供します。

40 Gbps モードでは、Cisco QSFP 40/100 Gbps BiDi トランシーバは、レーザー最適化された OM3 および OM4 マルチモードファイバでそれぞれ 100 メートルと 150 メートルのリンク長をサポートします。100 Gbps モードでは、OM3 と OM4 でそれぞれ 70 メートルと 100 メートルをサポートします。

各 Cisco QSFP 40/100 Gbps BiDi トランシーバは、832 ～ 918 ナノメートルの波長範囲の 2 つの送信チャネルと受信チャネルで構成され、2 ストランド マルチモード ファイバ接続で集約された 40 または 100 Gbps リンクを可能にします。

表 2                      QSFP-40/100-SRBD および QSFP-100G-SR1.2 のリンク損失バジェット

Cisco QSFP-100G-PSM4-S

Cisco QSFP-100G-PSM4-S モジュールは、MPO コネクタを使用した SMF で最大 500 メートルのリンク長をサポートします。100 ギガビット イーサネット信号は、MPO マルチファイバ コネクタで終端された 12 ファイバ パラレル ファイバを介して伝送されます。

Cisco QSFP-100G-DR-S

Cisco QSFP-100G-DR-S モジュールは、デュプレックス LC コネクタ付きの標準的な G.652 シングル モード ファイバ（SMF）ペアで最大 500 メートルのリンク長をサポートします。100 ギガビット イーサネット信号は、オンボードの PAM4 変調と FEC を使用して単一の波長で伝送されます。QSFP-100G-DR-S は、光ファイバ ブレークアウト ケーブルを介して、IEEE 400GBASE-DR4 に準拠する 400G トランシーバ（Cisco の QSFP-400G-DR4-S など）と相互運用できます。

Cisco QSFP-100G-FR-S

Cisco QSFP-100G-FR-S モジュールは、デュプレックス LC コネクタを備えた G.652 シングルモードファイバ（SMF）の標準ペアで最大 2 km のリンク長をサポートします。100 ギガビット イーサネット信号は、オンボードの PAM4 変調と FEC を使用して単一の波長で伝送されます。QSFP-100G-FR-S は、光ファイバ ブレークアウト ケーブルを介した IEEE 400GBASE-DR4 との相互運用性など、IEEE 100GBASE-DR 向けのアプリケーションにも使用できます。

Cisco QSFP-100G-CWDM4-S

Cisco QSFP-100G-CWDM4-S モジュールは、デュプレックス LC コネクタを備えた G.652 シングルモードファイバ（SMF）の標準ペアで最大 2 km のリンク長をサポートします。100 ギガビットイーサネット信号は、4 つの波長を介して伝送されます。4 つの波長の多重化と逆多重化はデバイス内で管理されます。

Cisco QSFP-100G-SM-SR

Cisco QSFP-100G-SM-SR QSFP モジュールは、デュプレックス LC コネクタを備えた G.652 シングルモードファイバ（SMF）の標準ペアで最大 2 キロメートルのリンク長をサポートします。100 ギガビットイーサネット信号は、4 つの波長を介して伝送されます。4 つの波長の多重化と逆多重化はデバイス内で管理されます。動作温度範囲は +10 ～ +60 °C、光リンク バジェットは 4.2 デシベルです。この 4.2 デシベルのリンク バジェットは、データセンター環境のリンクのパッチ パネルからの損失をサポートする機能を提供します。QSFP 100G SM-SR は QSFP-100G-CWDM4-S と相互運用可能です。

Cisco QSFP-100G-LR-S

Cisco QSFP-100G-LR-S モジュールは、デュプレックス LC コネクタを備えた G.652 シングル モード ファイバ（SMF）の標準ペアで最大 10 km のリンク長をサポートします。100 ギガビット イーサネット信号は、オンボードの PAM4 変調と FEC を使用して単一の波長で伝送されます。

Cisco QSFP-100G-LR4-S

Cisco QSFP100 LR4 モジュールは、デュプレックス LC コネクタを備えた G.652 シングルモードファイバの標準ペアで最大 10 km のリンク長をサポートします。FEC を使用しない IEEE 100GBASE-LR4 仕様に準拠しています。QSFP-100G-LR4-S は、100GBase イーサネットレートをサポートします。

Cisco QSFP-100G-LR4-I

Cisco QSFP100 LR4 産業用温度モジュールは、デュプレックス LC コネクタ付きの G.652 シングルモードファイバの標準ペアで最大 10 km のリンク長をサポートします。FEC を使用しない IEEE 100GBASE-LR4 仕様に準拠しています。QSFP-100G-LR4-I は、産業用温度範囲内で 100GBase イーサネット レートをサポートします。

Cisco QSFP-100G-ERL-S

Cisco QSFP-100G-ERL-S モジュールは、デュプレックス LC コネクタ付きの標準的な G.652 シングルモードファイバ（SMF）ペアで最大 25 km のリンク長をサポートします。100 ギガビット イーサネット信号は、オンボードの PAM4 変調と FEC を使用して単一の波長で伝送されます。100G LR1-20 規格に準拠しており、最大 20 km までこの規格を満たす他のトランシーバと相互運用できます。

Cisco QSFP-100G-ER4L-S

Cisco QSFP100 ER4-Lite は、デュプレックス LC コネクタを備えた G.652 シングルモードファイバの標準ペアで最大 40 km のリンク長をサポートします。100 ギガビットイーサネット信号は、4 つの波長を介して伝送されます。4 つの波長の多重化と逆多重化はデバイス内で管理されます。完全に 40 km まで到達させるには、ホストプラットフォームで FEC を使用する必要があります。FEC を使用しない場合、到達距離は 30 km です。QSFP100 ER4-Lite には、最大到達距離が 25 km のシスコの CPAK ER4-Lite と、最大到達距離が 30 km のシスコの CFP 100G ER4 などの IEEE 100GBASE-ER4 標準化トランシーバとの後方互換性があります。また、最大到達距離 10 km のシスコの QSFP100 モジュールや CPAK IEEE 100GBASE-LR4 モジュールとも相互運用できます。

Cisco QSFP-100G-4W40-I

Cisco QSFP100 4W40-I は、デュプレックス LC コネクタを備えた G.652 シングルモードファイバの標準ペアで最大 40 km のリンク長をサポートします。100 ギガビットイーサネット信号は、4 つの波長を介して伝送されます。4 つの波長の多重化と逆多重化はデバイス内で管理されます。完全に 40 km まで到達させるには、ホストプラットフォームで FEC を使用する必要があります。FEC を使用しない場合、到達距離は 30 km です。QSFP100 4W40-I には、最大到達距離が 25 km のシスコの CPAK ER4-Lite と、最大到達距離が 30 km のシスコの CFP 100G ER4 などの IEEE 100GBASE-ER4 標準化トランシーバとの後方互換性があります。また、最大到達距離 10 km のシスコの QSFP100 モジュールや CPAK IEEE 100GBASE-LR4 モジュールとも相互運用できます。Cisco QSFP100 4W40-I は、産業用温度範囲をサポートしています。

Cisco QSFP-100G-ZR4-S

Cisco QSFP100 ZR4 は、デュプレックス LC コネクタを備えた G.652 シングルモードファイバの標準ペアで最大 80 km^# のリンク長をサポートします。100 ギガビットイーサネット信号は、4 つの波長を介して伝送されます。4 つの波長の多重化と逆多重化はデバイス内で管理されます。モジュールでは、ホスト プラットフォームで FEC を使用する必要があります。

表 3                      QSFP-100G-ER4L-S の相互運用性マトリックス

Cisco QSFP-100G-CUxM

Cisco QSFP から QSFP への銅線直接接続 100GBASE-CR4 ケーブル（図 3）は、非常に短いリンクに適しており、ラック内および隣接するラック間の Cisco スイッチの QSFP-100G ポート間で 100 ギガビット リンクを確立するコスト効率の高い方法を提供します。Cisco では現在、x=1、1.5、2、2.5、3 および 5 m の長さのパッシブ銅ケーブルを提供しています。

QSFP-100G-CU1M ケーブル

Cisco QSFP-4SFP25G-CUxM

Cisco QSFP-100G から 4 本の SFP-25G 銅線直接接続ブレークアウト ケーブル（図 2）は、非常に短いリンクに適しており、ラック内および隣接するラック間を接続するためのコスト効率の高い方法を提供します。これらのブレークアウト ケーブルは、一方の端で Cisco スイッチの 100G QSFP ポートに接続し、もう一方の端で Cisco スイッチ/サーバーの 4 つの 25G SFP ポートに接続します。Cisco では現在、x=1、1.5、2、2.5、3 および 5 m の長さのパッシブ銅ケーブルを提供しています。

QSFP-4SFP25G-CUxM ケーブル

Cisco QSFP-100G-AOCxM

Cisco QSFP-100G から QSFP-100G AOC へのケーブル（図 4）は、短距離に適しており、ラック内およびラック間で柔軟に接続できます。アクティブ光ケーブルは、銅ケーブルよりもはるかに細くて軽いため、ケーブル管理が容易になります。AOC は、高密度ラックに不可欠な、効率の良いシステムエアーフローを実現します。シスコでは現在、1、2、3、5、7、10、15、20、25、および 30 m の長さのアクティブ光ケーブルを提供しています。

QSFP-100G-AOC3M ケーブル

Cisco QSFP28 から SFP28 へのアダプタ モジュール

Cisco QSFP28 から SFP28 へのアダプタ（QSA）モジュールは、QSFP 100G ポートに 25、10、および 1 ギガビットのイーサネット接続を提供します。このアダプタを使用すると、低速のエンドポイントへの接続を維持しながら、100GE プラットフォームに柔軟にアップグレードできます。Cisco QSA モジュールは、QSFP28 ポートを SFP28、SFP+、または SFP ポートに変換します。この柔軟性により、お客様は、選択したポートで低速接続を維持しながら、高密度の 100G プラットフォームへのコスト効率の高い移行が可能になります。

CVR-QSFP28-SFP25G アダプタ

技術仕様

プラットフォームのサポート

Cisco QSFP-DD モジュールは、Cisco のスイッチとルータでサポートされています。詳細については、『Cisco 100 ギガビット イーサネット トランシーバ モジュール互換性マトリックス』を参照してください。

コネクタとケーブル

各 QSFP 製品のコネクタ タイプ情報とケーブル仕様については、表 4 を参照してください。

注：          QSFP-100G-PSM4-S を除いて、PC または Ultra-Physical Contact（UPC）コネクタとパッチコードの接続のみがサポートされています。QSFP-100G-PSM4-S には、角度付き物理接点（APC）MPO コネクタ付きのパッチコードが必要です。使用されているすべてのケーブルおよびケーブルアセンブリは、本データ シートの標準に関する項で指定された標準に準拠している必要があります。

表 4                      QSFP ポートのケーブル配線仕様

表 5 に、Cisco QSFP モジュールの主な光学特性を示します。

表 5                      光学特性

表 6 に、100G 側から見たケーブルのブレークアウト位置を示します。

表 6                      100G から 25G へのケーブルのブレークアウト位置

表 7 に、曲げ半径と直径のケーブル仕様を示します。

表 7                      100G ケーブル仕様（直径、曲げ半径）

寸法

QSFP モジュールの最大外寸は（H x W x D）13.5 x 18.4 x 72.4 mm です。

Cisco QSFP コネクタの重量は通常、100 グラム以下です。

環境条件

動作温度範囲

●     商用温度範囲は 0 ～ 70°C（32 ～ 158°F）例外

◦    QSFP-100G-SM-SR：+10 ～ 60°C（50 ～ 140°F）

◦    QSFP-100G-SR1.2：+10 ～ 60°C（50 ～ 140°F）

◦    QSFP-40/100-SRBD：

◦    100G：+10C ～ +60C

◦    40G：+10C ～ +70C

●     保管温度範囲：-40 ～ 85 °C（-40 ～ 185 °F）

●     工業用温度範囲：-40 ～ 85°C (-40 ～ 185°F)

保証

●     標準保証：5 年

●     Cisco SMARTnet サービス サポート契約を通じて利用可能な迅速な交換

発注情報

表 8 Cisco QSFP 100G モジュールと関連ケーブルの発注情報を示します。

表 8                      発注情報

製品持続性

シスコの環境、社会、ガバナンス（ESG）イニシアチブおよびパフォーマンスに関する情報は、シスコの CSR および持続可能性レポートで提供されます。

表 9                      Cisco の環境保全に関する情報

適合標準規格遵守

標準

●     SFF-8665： QSFP+ 28 Gb/s 4X プラガブル トランシーバ ソリューション（QSFP28）：リビジョン 1.8、2013 年 5 月 10 日。

●     SFF-8636： 共通管理インターフェイス - ドラフト リビジョン 1.9、2014 年 5 月 12 日

●     802.3-2012 イーサネットの IEEE 標準規格

●     IEEE 802.3ba IEEE Std 802.3-2012 の修正。

●     IEEE Std 802.3-2012 のIEEE 802.3bm 修正（D3.1、2014 年 8 月 1 日）。

●     GR-20-CORE：光ファイバと光ファイバ ケーブルの一般的要件。

●     GR-326-CORE：シングル モード光コネクタとジャンパ アセンブリの一般的要件。

●     GR-468-CORE：電気通信機器で使用されるオプトエレクトロニクス デバイスの一般的要件

●     GR-1435-CORE：マルチ ファイバ光コネクタの一般的要件。

●     RoHS 6

安全性

●     QSFP 銅線モジュールのケーブル ジャケットは UL E116441 に準拠。

●     QSFP 銅ケーブルは ELV に準拠しています。

●     モジュールは、IEC 60825-1、IEC 60825-2 で定義されているレーザークラス 1 に準拠し、IEC 60825-1 Ed への準拠を除き、21 CFR 1040.10 および 1040.11 に準拠しています。3 は 2019 年 5 月 8 日付の Laser Notice No. 56 の記載のとおりです。

表 10                   QSFP-100G 光モジュールのレーザー クラス
