Installazione del dispositivo

Prima di iniziare questa operazione è importante avere letto e compreso le avvertenze di sicurezza riportate nella sezione Avvertenze standard del capitolo Avvertenze per la sicurezza.


Nota


Le illustrazioni sono fornite solo a titolo di esempio e possono cambiare in base alla variante del router Cisco NCS 540. Eventuali differenze tra i router sono indicate in modo esplicito.


L'installazione del router Cisco NCS 540 Large Density prevede queste attività:

Compatibilità con tipologie di rack

Si consiglia di rispettare le seguenti specifiche tecniche del rack.

Tipi di rack

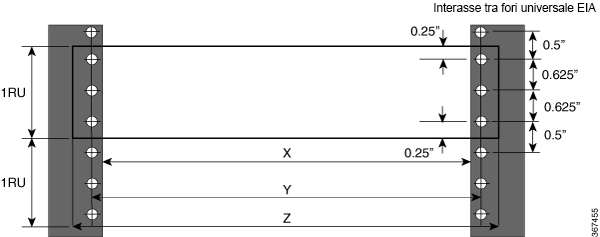

Figura 1. Specifiche per rack EIA (19 pollici e 23 pollici)
Tabella 1. Specifiche per rack EIA (19 pollici e 23 pollici)

Tipo di montanti

Tipo di rack

Apertura anteriore rack (X)

Foro centrale montaggio in rack (Y)

Dimensioni flangia di montaggio (Z)

4 montanti

48,3 cm (19 pollici)

45 cm (17,75 pollici)

46,5 cm (18,31 pollici)

48,2 cm (19 pollici)

2 montanti

4 montanti

58,4 cm (23 pollici)

55,24 cm (21,75 pollici)

56,6 centimetri (22,31 pollici)

58,4 cm (23 pollici)

2 montanti

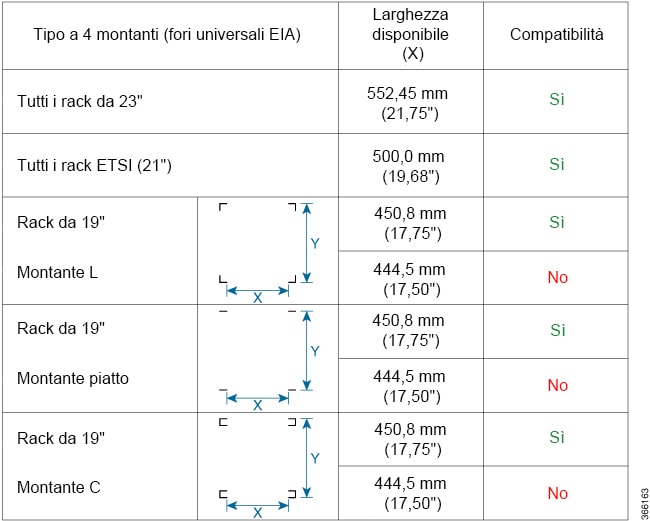

Figura 2. Rack a quattro montanti

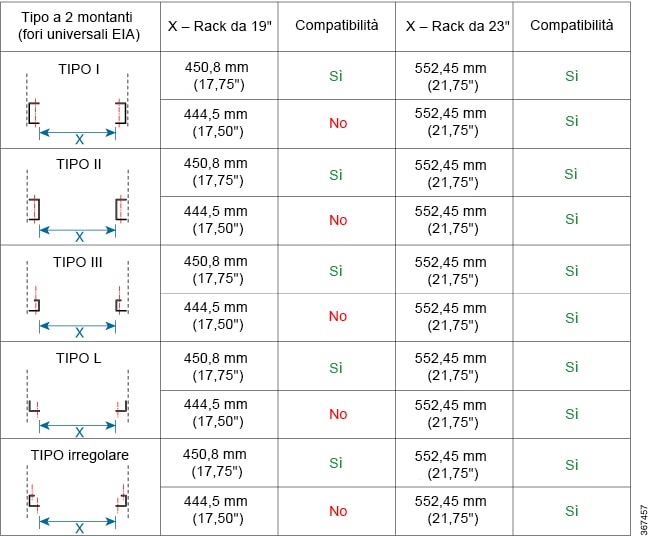

Figura 3. Rack a due montanti

Installare il dispositivo in rack

È possibile installare il router Cisco NCS 540 Large Density su un rack.

Montaggio in rack

Il dispositivo viene fornito con staffe di montaggio in rack da fissare sui lati.


Avvertenza


Se il rack è montato su ruote, accertarsi che i freni siano innestati o che il rack sia comunque stabile.
Tabella 2. Kit per montaggio in rack dei router Cisco N540-24Q8L2DD-SYS

Quantità

Descrizione parte

2

Staffe di montaggio in rack

8

Viti Phillips a testa piatta M4 x 0,7 x 7 mm

4

Viti Phillips a testa bombata 12-24 x 0,49 pollici

  1. Fissare le staffe di montaggio in rack e i passacavi sul router come descritto di seguito:

    1. Il router è dotato di moduli di aspirazione lato porta: posizionare il router in modo che le porte siano rivolte verso il corridoio freddo.

    2. Posizionare le alette delle staffe rivolte verso la parte anteriore o centrale del rack, sul lato dello chassis in modo che i fori siano allineati.

    3. Per fissare le staffe allo chassis utilizzare quattro viti M4.

    4. Ripetere il passaggio 1b e 1c con l'altra staffa di montaggio in rack sull’altro lato del router.

Figura 4. Installazione delle staffe di montaggio in rack da 19 pollici (N540DD-RKM-19)
Figura 5. Installazione della gestione dei cavi (N540-CBL-BRKT-FHC) e delle staffe di montaggio in rack da 19 pollici (N540DD-RKM-19) nella parte anteriore
Figura 6. Installazione della gestione dei cavi (N540-CBL-BRKT-FHC) e delle staffe di montaggio in rack da 19 pollici (N540DD-RKM-19) nella parte centrale
Figura 7. Installazione della gestione dei cavi (N540-CBL-BRKT-FHC) e delle staffe di montaggio in rack da 19 pollici (N540DD-RKM-19) nella parte posteriore
Figura 8. Installazione delle staffe di montaggio in rack ETSI (N540-RKM-ETSI-FHC)
Figura 9. Installazione della gestione dei cavi (N540-CBL-BRKT-FHC) e delle staffe di montaggio in rack ETSI (N540-RKM-ETSI-FHC) nella parte anteriore
Figura 10. Installazione delle staffe di montaggio in rack da 23 pollici (N540-RKM-23-FHC)
Figura 11. Installazione della gestione dei cavi (N540-CBL-BRKT-FHC) e delle staffe di montaggio in rack da 23 pollici (N540-RKM-23-FHC) nella parte anteriore

Collegare a terra il dispositivo

Prima di iniziare questa operazione è importante avere letto e compreso le avvertenze di sicurezza riportate nella sezione Prevenzione dei danni da scariche elettrostatiche del capitolo Avvertenze per la sicurezza.

Prima di collegare o attivare l'alimentazione del dispositivo, è necessario munire il dispositivo di un'adeguata messa a terra.

In questa sezione è riportata la procedura di collegamento a terra del dispositivo. Il capocorda di messa a terra si trova sul pannello posteriore del dispositivo.

  1. Verificare che il cavo di messa a terra dell'edificio sia connesso alla parte superiore del rack secondo quanto previsto dalle norme locali.
    Figura 12. Capocorda di messa a terra
  2. Collegare un'estremità del cavo di terra (cavo AWG n. 6) del dispositivo al punto di messa a terra sul retro dello chassis tramite il terminale a due fori previsto.

    • Utilizzare le pinze spelafili per rimuovere circa 19 mm (0,75 pollici) di copertura dall'estremità del cavo di messa a terra.

    • Inserire l'estremità sguainata del cavo di terra nell'estremità aperta del capocorda di messa a terra.

    • Utilizzare la pinza serracavi per aggraffare il cavo di terra nel capocorda di messa a terra.

    • Rimuovere l’etichetta adesiva dal tappetino di messa a terra sullo chassis.

    • Posizionare il capocorda di messa a terra contro il tappetino di messa a terra in modo che vi sia un contatto stabile tra metalli e inserire le due viti M4 con le rondelle nei fori del terminale e del tappetino di messa a terra.

    • Assicurarsi che il capocorda e il cavo non interferiscano con altre apparecchiature.

    • Preparare l'altra estremità del cavo di messa a terra e collegarla a un punto appropriato di messa a terra nel proprio sito per garantire una corretta messa a terra.

Installazione dei cavi di alimentazione CA

Fare riferimento al Capitolo 6: Sostituzione dell'alimentatore per ulteriori informazioni sull'installazione dei cavi di alimentazione CA.

Per installare i cavi di alimentazione CA negli slot di alimentazione:

  1. Inserire il cavo di alimentazione nel modulo di alimentazione.

  2. Inserire il cavo di alimentazione nella fascetta [1, 3] e stringere la fascetta intorno al cavo come mostrato ai punti [2, 4] della figura sottostante.

    Figura 13. Collegare il cavo di alimentazione a innesto CA

    Nota


    Queste immagini sono riportate esclusivamente a titolo illustrativo.

Attivazione del modulo di alimentazione CA

Eseguire la procedura seguente per attivare un alimentatore CA:

Procedura


Passaggio 1

Collegare il cavo di alimentazione all'alimentatore.

Passaggio 2

Connettere l'altra estremità del cavo di alimentazione a una fonte di alimentazione in ingresso CA.

Passaggio 3

Verificare il funzionamento dell'alimentazione controllando se il LED sul pannello anteriore dell'alimentatore (PM0 o PM1) è verde.

Passaggio 4

Se i LED indicano la presenza di un problema di alimentazione, vedere la sezione Risoluzione dei problemi.

Passaggio 5

Se si connette anche un alimentatore CA ridondante, ripetere questi passaggi per la seconda sorgente di alimentazione.

Nota


Se si connette un alimentatore CA ridondante, assicurarsi che ogni alimentazione sia collegata a una fonte separata al fine di evitare perdite di potenza in caso di interruzioni dell'alimentazione.

Installazione dei cavi di alimentazione CC


Nota


Quando si installa l'alimentatore CC, utilizzare un cavo da 12 AWG con temperatura nominale di 90 °C. La lunghezza consigliata del cavo è di massimo 3 metri dalla sorgente. Per lunghezze fino a cinque metri, utilizzare un cavo da 10 AWG; per lunghezze fino a tre metri, utilizzare un cavo da 12 AWG con temperatura nominale di 90 °C. Per altre lunghezze, contattare Cisco.



Nota


  • Verificare sempre che l'impianto di protezione da cortocircuito (sovracorrente) dell'edificio non superi i 15 A.

  • Per la protezione da sovracorrente, si consiglia di utilizzare un interruttore automatico o un fusibile ad azione rapida con una corrente continua massima di 10 A.



Nota


Il connettore o la morsettiera CC sono dotati di una vite e di un dado a gabbia incorporati a cui può essere applicata una coppia di 1,3-1,8 N-m.
Figura 14. Connettore CC con vite integrata

A

1,88 cm (0,74 in)

C

0,46 cm (0,18 in)

B

0,64 cm (0,25 in)

D

0,36 cm (0,14 in)

M

1,58 cm (0,62 in)

Per installare gli alimentatori CC:

  1. Individuare il connettore della morsettiera.

  2. Collegare i cavi della sorgente di alimentazione CC in ingresso al connettore della morsettiera.

  3. Collegare i cavi di alimentazione CC utilizzando le viti designate.

  4. Utilizzare un cacciavite dinamometrico a cricchetto a stella per serrare la vite imperdibile del connettore della morsettiera (Vedere la figura seguente.)

Figura 15. Collegare i cavi dell'alimentatore CC

Attivazione del modulo di alimentazione CC

Eseguire la procedura seguente per attivare un alimentatore CC:

Procedura


Passaggio 1

Rimuovere il nastro dall'impugnatura dell'interruttore router e ripristinare l'alimentazione spostando quest'ultima in posizione On (|).

Passaggio 2

Verificare il funzionamento dell'alimentazione controllando se il LED corrispondente sul pannello anteriore dell'alimentatore (PM0 o PM1) è verde.

Passaggio 3

Se i LED indicano la presenza di un problema di alimentazione, consultare la sezione Risoluzione dei problemi.

Passaggio 4

Se si connette anche un alimentatore CC ridondante, ripetere questi passaggi per la seconda sorgente di alimentazione.

Nota


Se si connette un alimentatore CC ridondante, assicurarsi che ogni alimentazione sia collegata a una fonte separata al fine di evitare la perdita di potenza in caso di interruzioni dell'alimentazione.

Linee guida per le connessioni delle porte

A seconda dello chassis e delle schede di linea installate, è possibile utilizzare console QSFP56-DD, QSFP28-DD, QSFP28, QSFP, SFP56, SFP28, SFP10, SFP, USB e connettori RJ-45 per collegare le porte sulle schede di linea agli altri dispositivi di rete.

Per evitare danni ai cavi in fibra ottica, Cisco consiglia di mantenere i ricetrasmettitori disconnessi dai cavi in fibra ottica durante l'installazione del ricetrasmettitore nella scheda di linea. Prima di rimuovere un ricetrasmettitore dal router, rimuoverne il cavo.

Per assicurare l'efficacia e la durata dei ricetrasmettitori e dei cavi in fibra ottica, attenersi a quanto segue:

  • Indossare un braccialetto antistatico collegato a terra ogniqualvolta si maneggiano i ricetrasmettitori. Il router è solitamente collegato a terra durante l'installazione e fornisce una porta ESD a cui è possibile collegare il braccialetto.

  • Non rimuovere né inserire un ricetrasmettitore più spesso del necessario. Rimozioni e inserimenti ripetuti possono ridurne la vita utile.

  • Tenere ricetrasmettitori e cavi in fibra ottica puliti e privi di polvere per mantenere l'elevata precisione del segnale ed evitare danni ai connettori. L'attenuazione (perdita di luce) è aumentata dalla contaminazione e deve essere mantenuta inferiore a 0,35 dB.

    • Pulire queste parti prima dell'installazione per evitare che la polvere graffi le estremità dei cavi in fibra ottica.

    • Pulire i connettori regolarmente; la frequenza di pulizia richiesta varia in base all'ambiente. Inoltre, pulire i connettori se sono esposti a polvere o vengono accidentalmente toccati. Tecniche di pulizia a secco e umido possono essere efficaci; fare riferimento alle procedure di pulizia delle connessioni in fibra ottica del proprio sito.

    • Non toccare le estremità dei connettori. Toccando le estremità si possono lasciare impronte e causare altre contaminazioni.

  • Ispezionare regolarmente per individuare eventuali tracce di polvere e danni. Se si sospetta un danno, pulire e controllare le estremità in fibra con un microscopio per determinare l'effettiva presenza di danni.

Connessione alla porta della console

  • Il router deve essere completamente installato nel rack, connesso a una sorgente di alimentazione e collegato a una messa a terra.

  • Devono essere disponibili i cablaggi necessari per le connessioni di console, gestione e rete.

    • Il cablaggio di rete deve essere già distribuito nella posizione del router installato.

Prima di creare una connessione di gestione di rete per il router o di connettere il router alla rete, è necessario creare una connessione di gestione locale tramite un terminale console e configurare un indirizzo IP per il router. È anche possibile utilizzare la console per eseguire le seguenti funzioni (ciascuna delle quali può essere eseguita tramite l'interfaccia di gestione dopo la realizzazione della connessione):

  • Configurare il router utilizzando l'interfaccia della linea di comando (CLI).

  • Monitorare le statistiche e gli errori di rete.

  • Configurare i parametri dell'agente SNMP (Simple Network Management Protocol).

  • Scaricare gli aggiornamenti software.

La porta della console di sistema è una presa RJ-45 o una console USB per la connessione di un data terminal al fine di effettuare la configurazione iniziale del router.

Figura 16. Collegamento del cavo della console USB alla parte anteriore dello chassis

1

Connettore USB di tipo A

2

Cavo USB

Figura 17. Collegamento del cavo della console RJ-45 alla porta della console RJ-45 sulla parte posteriore dello chassis

1

Porta della console RJ-45

2

Cavo della console RJ-45

Attenersi alla seguente procedura per connettere un data terminal alla porta della console.

  1. Impostare il terminale su questi valori operativi: 115200 bps, 8 bit di dati, nessuna parità e 2 bit di stop.

  2. Collegare l’estremità terminale del cavo alla porta interfaccia sul data terminal.

  3. Collegare l'altra estremità del cavo alla porta della console.

Tabella 3. Pinout del cavo dritto RJ-45

Pin RJ-45

Segnale

1

2

3

Tx

4

Messa a terra (GND)

5

GND

6

Rx

7

8

Connessione alla porta Ethernet di gestione

È necessario completare la configurazione iniziale del router.

La porta Ethernet di gestione offre funzionalità di gestione out-of-band, che consente di utilizzare l'interfaccia a linea di comando (CLI) per gestire il router tramite l'indirizzo IP. Questa porta utilizza una connessione Ethernet 10/100/1000 con un'interfaccia RJ-45.


Nota


Per evitare un conflitto di indirizzi IP, non connettere la porta Ethernet di gestione finché la configurazione iniziale non è completata.

Per connettere i cavi alla porta di gestione del sistema, collegare un cavo Cat-5 direttamente alla presa RJ-45 sulla porta Ethernet di gestione.

Figura 18. Porta Ethernet di gestione

Nota


Per conformità con GR-1089-CORE, le porte delle apparecchiature installate all’interno di edifici devono utilizzare cablaggi o conduttori schermati interni dotati di connessione a terra su entrambe le estremità.
  1. Inserire il cavo direttamente nella presa RJ-45.

  2. Collegare l'estremità di rete del cavo RJ-45 a uno switch, hub, ripetitore o altre apparecchiature esterne.

Collegamento dei cavi di sincronizzazione

Nelle sezioni seguenti viene descritto come collegare i cavi di sincronizzazione.

Collegamento di un cavo all'interfaccia di ingresso a 10 MHz o 1 PPS

  1. Collegare un'estremità di un cavo mini coassiale all'unità di sincronizzazione.

  2. Collegare l'altra estremità del mini cavo coassiale alla porta da 10 MHz o 1 PPS sul router.

Collegamento di un cavo all'interfaccia di uscita a 10 MHz o 1 PPS

Procedura


Passaggio 1

Collegare un'estremità di un cavo mini coassiale all'unità slave.

Passaggio 2

Collegare l'altra estremità del cavo mini coassiale alla porta a 10 MHz o 1 PPS sul router.


Collegamento di un cavo all'interfaccia dell'antenna GNSS

  1. Collegare un'estremità del cavo coassiale schermato alla porta GNSS RF IN.

  2. Collegare l'altra estremità del cavo coassiale schermato all'antenna GNSS a valle del dispositivo di protezione principale.


    Nota


    La porta GNSS RF IN deve avere un dispositivo di protezione principale conforme alle linee guida di sicurezza locali.

    Il cavo coassiale schermato GNSS RF IN deve essere collegato alla massa dell'edificio tramite lo chassis. Lo chassis deve avere un cavo di messa a terra collegato alla massa dell'edificio.

Figura 19. Ricevitore GNSS

Installazione e rimozione del modulo ricetrasmettitore

In questa sezione viene mostrato come installare e rimuovere il modulo ricetrasmettitore.

Precauzioni di sicurezza per l'installazione e la rimozione dei moduli

Osservare le seguenti precauzioni di sicurezza durante i lavori sullo chassis.


Avviso


Avvertenza 1006: avvertenza sullo chassis per il montaggio in rack e la manutenzione

Per evitare infortuni fisici durante il montaggio o la manutenzione di questa unità in un rack, occorre osservare speciali precauzioni per garantire che il sistema rimanga stabile. Le seguenti direttive sono atte a garantire la sicurezza personale:

  • Se questa è l'unica unità da montare nel rack, posizionarla sul piano inferiore.

  • Se l'unità deve essere montata in un rack parzialmente pieno, caricare il rack dal basso verso l’alto, con il componente più pesante posizionato sul piano inferiore.

  • Se il rack è dotato di dispositivi stabilizzanti, installare tali dispositivi prima di procedere al montaggio o alla manutenzione dell’unità nel rack.



Avviso


Avvertenza 1008: prodotto laser di classe 1

Questo prodotto è un prodotto laser di classe 1.



Avviso


Avvertenza 1089: definizioni di persona addestrata e persona esperta

La persona addestrata è un soggetto istruito e formato da una persona esperta in grado di adottare le precauzioni necessarie quando lavora sulle apparecchiature.

Per persona esperta/qualificata si intende una persona con formazione o esperienza specifica sulla tecnologia delle apparecchiature utilizzate e che ne comprenda i pericoli potenziali.

All'interno dell'apparecchiatura non sono presenti componenti soggetti a manutenzione. Per evitare il rischio di scosse elettriche, non aprire.



Avviso


Avvertenza 1090: installazione effettuata da personale esperto

L'installazione, la sostituzione e la manutenzione dell'apparecchiatura devono essere affidate solo a persone esperte. Per la definizione di persone esperte, vedere l'avvertenza 1089.

All'interno dell'apparecchiatura non sono presenti componenti soggetti a manutenzione. Per evitare il rischio di scosse elettriche, non aprire.


Installazione e rimozione dei moduli SFP56, SFP28, SFP10 e SFP

Prima di rimuovere o installare un modulo SFP56, SFP28, SFP10 o SFP, leggere le informazioni sull'installazione riportate in questa sezione.


Avviso


Avvertenza 1055: laser di classe 1/1M

Presenza di radiazioni laser invisibili. Non esporre agli utenti di ottiche telescopiche. Si applica ai prodotti laser di classe 1/1M.



Avviso


Avvertenza 1056: cavo in fibra senza terminazione

L'estremità del connettore o del cavo ottico senza terminazione può emettere radiazioni laser invisibili. Non osservarle direttamente con l'impiego di strumenti ottici. L'osservazione del fascio laser con determinati strumenti ottici (come monocoli, lenti di ingrandimento o microscopi) entro una distanza di 100 mm può provocare danni alla vista.



Avvertenza


Proteggere la scheda di linea inserendo un tappo pulito sul modulo SFP56, SFP28, SFP10 o SFP, come mostrato nella figura seguente, o, se nessun modulo è installato, sull'alloggiamento del modulo ottico.
Figura 20. Tappo dell'alloggiamento del modulo SFP56, SFP28, SFP10 o SFP

Avvertenza


Proteggere i moduli SFP56, SFP28, SFP10 e SFP inserendo tappi antipolvere puliti dopo aver rimosso i cavi. Assicurarsi di pulire le superfici ottiche dei cavi in fibra prima di ricollegarli nelle porte per fibra ottica di un altro modulo. Evitare che polvere e altri contaminanti penetrino nelle porte per fibra ottica dei moduli SFP56, SFP28, SFP10 e SFP, in quanto l'ottica non funziona correttamente quando è ostruita dalla polvere.

Avvertenza


Per evitare potenziali danni al cavo, al connettore del cavo o alle interfacce ottiche nel modulo, si consiglia di non installare né rimuovere i moduli SFP56, SFP28, SFP10 e SFP con cavi in fibra ottica collegati. Scollegare tutti i cavi prima di rimuovere o installare un modulo SFP56, SFP28, SFP10 o SFP. L'operazione di rimozione e inserimento di un modulo può ridurne la vita utile, pertanto non rimuovere né inserire moduli più di quanto non sia strettamente necessario.

Nota


Durante l’installazione di un modulo SFP56, SFP28, SFP10 o SFP, si dovrebbe avvertire un clic quando il perno triangolare sul fondo del modulo si innesta nel foro della porta. Il clic indica che il modulo è correttamente inserito e fissato nell'alloggiamento. Verificare che i moduli SFP56, SFP28, SFP10 e SFP siano completamente inseriti in sede e fissati alle rispettive porte su ogni scheda di linea premendo con forza su ciascun modulo.

Moduli SFP56, SFP28, SFP10 e SFP con levetta di chiusura

I moduli SFP56, SFP28, SFP10 e SFP con levetta di chiusura sono dotati di un meccanismo di fermo da utilizzare per rimuovere o installare il modulo (vedere la figura sotto).

Figura 21. Moduli SFP56, SFP28, SFP10 e SFP con levetta di chiusura

Installazione di un modulo SFP56, SFP28, SFP10 o SFP con levetta di chiusura

Per installare un modulo SFP56, SFP28, SFP10 o SFP:

  1. Fissare un bracciale antistatico al polso o alla caviglia per evitare scariche elettrostatiche, attenendosi alle relative istruzioni per l'uso.

  2. Chiudere la levetta prima di inserire il modulo SFP56, SFP28, SFP10 e SFP.

  3. Allineare il modulo SFP56, SFP28, SFP10 o SFP alla porta e inserirlo nella porta (vedere la figura sotto).

Figura 22. Installazione di un modulo SFP56, SFP28, SFP10 e SFP in una porta del router

Nota


Durante l’installazione di un modulo SFP56, SFP28, SFP10 o SFP, si dovrebbe avvertire un clic quando il perno triangolare sul fondo del modulo si innesta nel foro della porta. Tale clic indica che il modulo è correttamente innestato in sede e fissato alla porta. Verificare che i moduli SFP56, SFP28, SFP10 o SFP siano completamente inseriti in sede e fissati alle rispettive porte su ogni scheda di linea premendo con forza su ciascun modulo.

Rimozione di un modulo SFP56, SFP28, SFP10 o SFP con levetta di chiusura

Per rimuovere un modulo SFP56, SFP28, SFP10 o SFP:

  1. Fissare un bracciale antistatico al polso o alla caviglia per evitare scariche elettrostatiche, attenendosi alle relative istruzioni per l'uso.

  2. Scollegare e rimuovere tutti i cavi di interfaccia dalle porte; annotare le connessioni correnti dei cavi sulle porte della scheda di linea.

  3. Aprire la levetta di chiusura sul modulo SFP56, SFP28, SFP10 o SFP con il dito indice, come mostrato nella figura seguente. Se la levetta di chiusura è coperta e non è possibile utilizzare il dito indice per aprirla, utilizzare un piccolo cacciavite a punta piatta o un altro utensile lungo e sottile.

  4. Afferrare il modulo SFP56, SFP28, SFP10 o SFP tra il pollice e l’indice e rimuoverlo con attenzione dalla porta, come mostrato nella figura in basso.


    Nota


    Questa azione deve essere eseguita durante la prima istanza. Quando tutte le porte sono occupate, ciò potrebbe non essere possibile.
    Figura 23. Rimozione di un modulo SFP56, SFP28, SFP10 e SFP con levetta dal router
  5. Posizionare il modulo SFP56, SFP28, SFP10 o SFP rimosso su un tappetino antistatico o riporlo immediatamente in un sacchetto antistatico, se si intende restituirlo al fabbricante.

  6. Proteggere la scheda di linea inserendo un tappo pulito sul modulo SFP56, SFP28, SFP10 o SFP, come mostrato nella figura seguente, o, se nessun modulo è installato, sull'alloggiamento del modulo ottico.

Installazione e rimozione dei moduli ricetrasmettitori QSFP+, QSFP28 o QSFP-DD

Prima di rimuovere o installare un modulo QSFP+, QSFP28 o QSFP-DD, leggere le informazioni sull'installazione riportate in questa sezione.


Avviso


Avvertenza 1073: nessun componente soggetto a manutenzione da parte dell’utente

All'interno dell'apparecchiatura non sono presenti componenti soggetti a manutenzione. Per evitare il rischio di scosse elettriche, non aprire.



Avviso


Avvertenza 1089: definizioni di persona addestrata e persona esperta

La persona addestrata è un soggetto istruito e formato da una persona esperta in grado di adottare le precauzioni necessarie quando lavora sulle apparecchiature.

Per persona esperta/qualificata si intende una persona con formazione o esperienza specifica sulla tecnologia delle apparecchiature utilizzate e che ne comprenda i pericoli potenziali.

All'interno dell'apparecchiatura non sono presenti componenti soggetti a manutenzione. Per evitare il rischio di scosse elettriche, non aprire.



Avviso


Avvertenza 1090: installazione effettuata da personale esperto

L'installazione, la sostituzione e la manutenzione dell'apparecchiatura devono essere affidate solo a persone esperte. Per la definizione di persone esperte, vedere l'avvertenza 1089.

All'interno dell'apparecchiatura non sono presenti componenti soggetti a manutenzione. Per evitare il rischio di scosse elettriche, non aprire.



Avviso


Avvertenza 1091: installazione effettuata da personale addestrato

L'installazione, la sostituzione e la manutenzione dell'apparecchiatura devono essere affidate solo a persone addestrate o esperte. Per la definizione di persone addestrate o esperte, vedere l'avvertenza 1089.


In questa sezione sono fornite le istruzioni per l'installazione, il cablaggio e la rimozione dei moduli ricetrasmettitori Quad Small Form-Factor Pluggable Plus da 40 Gigabit (QSFP+), da 100 Gigabit (QSFP28) e da 200/400 Gigabit (QSFP-DD). I moduli sono dispositivi di input/output (I/O) sostituibili a caldo che collegano i circuiti elettrici delle porte dei moduli del sistema con una rete in rame o in fibra ottica. Il ricetrasmettitore ottico QSFP28 da 100 Gigabit e QSFP+ da and 40 Gigabit sono simili al modulo QSFP-DD mostrato nella figura sotto.

Figura 24. Modulo ricetrasmettitore QSFP-DD (ottico)

1

Levetta di chiusura

2

Corpo del modulo ricetrasmettitore QSFP-DD

Figura 25. Modulo ricetrasmettitore QSFP-DD (ottico)

1

Collegamento elettrico ai circuiti del modulo

Strumenti e attrezzi necessari

Questi strumenti sono necessari per installare i moduli ricetrasmettitori:

  • Braccialetto antistatico o altro dispositivo di messa a terra personale per prevenire scariche elettrostatiche.

  • Tappeto antistatico o schiuma antistatica su cui collocare il ricetrasmettitore.

  • Strumenti per la pulizia delle superfici terminali della fibra ottica e apparecchiatura di ispezione.

Installazione del modulo ricetrasmettitore QSFP+ da 40 Gigabit, QSFP28 da 100 Gigabit o QSFP-DD da 200/400 Gigabit


Nota


Il modulo ricetrasmettitore QSFP+, QSFP28 o QSFP-DD può essere dotato di levetta di chiusura oppure di linguetta di estrazione. Sono illustrate le procedure di installazione per entrambi i tipi di meccanismi di fermo.

Avvertenza


Il modulo ricetrasmettitore QSFP+, QSFP28 o QSFP-DD è un dispositivo sensibile alle scariche elettrostatiche. Utilizzare sempre un bracciale antistatico ESD o altro dispositivo di messa a terra personale analogo durante la manipolazione di moduli ricetrasmettitori QSFP+, QSFP28 o QSFP-DD o in caso di contatto con i moduli del sistema.


Per installare un modulo ricetrasmettitore QSFP+, QSFP28 o QSFP-DD, attenersi alla seguente procedura:
  1. Indossare un bracciale antistatico e collegarlo a un punto di messa a terra sullo chassis o sul rack.

  2. Estrarre il modulo ricetrasmettitore dalla confezione protettiva.

  3. Controllare l'etichetta sul corpo del modulo ricetrasmettitore per assicurarsi di avere il modello corretto per la rete esistente.

  4. Sui moduli ricetrasmettitori, rimuovere il tappo antipolvere per prese ottiche e metterlo da parte.

  5. Sui moduli ricetrasmettitori dotati di una linguetta di estrazione, sostenere il ricetrasmettitore in modo che l'etichetta identificativa sia in alto.

  6. Sui moduli ricetrasmettitori dotati di levetta di chiusura, mantenere la levetta allineata in verticale.

  7. Allineare il modulo ricetrasmettitore davanti all’apertura della presa e inserire con cautela il modulo nella presa finché non entra in contatto con il connettore elettrico (vedere la figura seguente).

    Figura 26. Installazione di un modulo ricetrasmettitore QSFP+, QSFP28 o QSFP-DD con levetta sul router N540-24Q8L2DD-SYS
  8. Premere con forza sul frontale del modulo ricetrasmettitore QSFP+, QSFP28 o QSFP-DD con il pollice per insediare a fondo il modulo nella presa (vedere la figura seguente).


    Avvertenza


    Se il fermo non si innesta completamente, il modulo ricetrasmettitore QSFP+, QSFP28 o QSFP-DD potrebbe disconnettersi accidentalmente.


  9. Sui moduli ricetrasmettitori QSFP+, QSFP28 o QSFP-DD a fibra ottica, reinstallare il tappo antipolvere nell'apertura ottica del ricetrasmettitore finché non si è pronti a collegare il cavo di interfaccia di rete. Non rimuovere il tappo antipolvere finché non si è pronti per collegare il cavo di interfaccia di rete.

Connessione del cavo di rete a fibra ottica

Operazioni preliminari

Prima di rimuovere i tappi antipolvere e realizzare le connessioni ottiche, attenersi alle seguenti linee guida:
  • Mantenere i tappi antipolvere protettivi installati sui connettori per cavi in fibra ottica liberi sulle aperture ottiche finché non si è pronti per realizzare una connessione.

  • Ispezionare e pulire i terminali del connettore MPO subito prima di effettuare una qualsiasi connessione.

  • Afferrare il connettore MPO solo per l'involucro esterno per connettere o disconnettere un cavo in fibra ottica.


Nota


I moduli ricetrasmettitori QSFP+, QSFP28 o QSFP-DD da 40 Gigabit sono polarizzati fisicamente per evitare errori di inserimento.



Nota


I connettori MPO (Multiple-fiber Push-On) sui ricetrasmettitori ottici QSFP+, QSFP28 o QSFP-DD supportano cavi di interfaccia di rete di tipo PC (Physical Contact) o UPC (Ultra-Physical Contact), ossia con superficie di contatto piatta. I connettori MPO sui ricetrasmettitori ottici QSFP+, QSFP28 o QSFP-DD non supportano cavi di interfaccia di rete di tipo APC (Angle Polished Connector), ossia con superficie di contatto inclinata.


Per collegare il cavo di rete ottico:
  1. Rimuovere i tappi antipolvere dai connettori MPO del cavo di interfaccia di rete a fibra ottica. Conservare i tappi antipolvere per uso futuro.

  2. Ispezionare e pulire le facce delle estremità in fibra ottica del connettore MPO.

  3. Rimuovere i tappi antipolvere dalle prese ottiche del modulo ricetrasmettitore.

  4. Inserire immediatamente i connettori MPO del cavo di interfaccia di rete sul modulo ricetrasmettitore.

Rimozione del modulo ricetrasmettitore QSFP+ da 40 Gigabit, QSFP28 da 100 Gigabit o QSFP-DD da 200/400 Gigabit


Avvertenza


Il modulo ricetrasmettitore QSFP+, QSFP28 o QSFP-DD è un dispositivo sensibile alle scariche elettrostatiche. Utilizzare sempre un bracciale antistatico ESD o altro dispositivo di messa a terra personale analogo durante la manipolazione dei moduli ricetrasmettitori QSFP+ o QSFP28 o in caso di contatto con i moduli.


Per rimuovere un modulo ricetrasmettitore QSFP+, QSFP28 o QSFP-DD:
  • Sui moduli ricetrasmettitori, scollegare il cavo di interfaccia di rete.

  • Sui moduli ricetrasmettitori con levetta di chiusura:

    1. Abbassare la levetta di chiusura fino alla posizione orizzontale.

    2. Installare immediatamente il tappo antipolvere nell’apertura ottica del ricetrasmettitore.

    3. Afferrare i lati del ricetrasmettitore ed estrarlo dalla presa del modulo.

  • Sui ricetrasmettitori con linguetta di estrazione:
    1. Installare immediatamente il tappo antipolvere nell’apertura ottica del ricetrasmettitore.

    2. Afferrare la linguetta e tirare delicatamente per sganciare il ricetrasmettitore dal connettore del modulo.

    3. Estrarre il ricetrasmettitore dall'alloggiamento.

Figura 27. Rimozione di un modulo ricetrasmettitore QSFP+, QSFP28 o QSFP-DD con levetta dal router N540-24Q8L2DD-SYS

Connessione delle porte di interfaccia

È possibile collegare porte di interfaccia ottica sulle schede di linea con altri dispositivi per la connettività di rete.

Connessione di una porta per fibra ottica alla rete

A seconda del modello di scheda di linea in uso, è possibile utilizzare moduli ricetrasmettitori QSFP-DD o QSFP28. Alcuni ricetrasmettitori operano con cavi in fibra ottica che possono essere connessi successivamente ai ricetrasmettitori mentre altri ricetrasmettitori sono dotati di cavi in rame precollegati.


Avvertenza


La rimozione e l'installazione di un ricetrasmettitore possono ridurne la vita utile. Non rimuovere o inserire i moduli ricetrasmettitori più spesso di quanto non sia strettamente necessario. Si consiglia di disconnettere i cavi prima di installare o di rimuovere i ricetrasmettitori per evitare danni al cavo o al ricetrasmettitore.


Disconnessione di porte ottiche dalla rete

In caso sia necessario rimuovere i ricetrasmettitori a fibra ottica, disconnettere i cavi in fibra ottica dal ricetrasmettitore prima di rimuoverlo dalla porta.

Manutenzione di ricetrasmettitori e cavi ottici

Per conservare l'elevata precisione del segnale ed evitare danni ai connettori, ricetrasmettitori e cavi in fibra ottica devono essere mantenuti puliti e privi di polvere. L'attenuazione (perdita di luce) è aumentata dalla contaminazione e deve essere inferiore a 0,35 dB.

Tenere conto delle seguenti linee guida di manutenzione:

  • I ricetrasmettitori sono sensibili alle scariche elettrostatiche. Per evitare danni da scariche elettrostatiche, indossare un braccialetto antistatico collegato allo chassis con messa a terra.

  • Non rimuovere né inserire un ricetrasmettitore più spesso del necessario. Rimozioni e inserimenti ripetuti possono ridurne la vita utile.

  • Tenere tutte le connessioni ottiche coperte quando non sono in uso. Pulirle prima dell'uso per evitare che la polvere graffi le estremità dei cavi in fibra ottica.

  • Non toccare le estremità dei connettori. Toccando le estremità si lasciano impronte e si causano altre contaminazioni.

  • Pulire i connettori regolarmente; la frequenza di pulizia richiesta varia in base all'ambiente. Inoltre, pulire i connettori se sono esposti a polvere o sono stati accidentalmente toccati. Tecniche di pulizia a secco e umido possono essere efficaci; fare riferimento alle procedure di pulizia delle connessioni in fibra ottica del proprio sito.

  • Ispezionare regolarmente per individuare eventuali tracce di polvere e danni. Pulire e controllare le estremità in fibra con un microscopio per determinare l'eventuale presenza di danni.
