ダウンロードホワイトペーパー冗長 VPN ネットワークでの PfR の使用パフォーマンス ルーティング（PfR）を使用する利点：PfR を使用すると、エンタープライズ WAN またはインターネットのソフト エラーを動的に迂回できるインテリジェントなトラフィック管理が有効になります。また、ルーティングが拡張されて、ユーザ定義のポリシーに基づく最適なパスを選択できます。PfR ポリシーを使用して、コストの最小化、トラフィック負荷の効率的な分散、およびアプリケーションに最適なパフォーマンスのパスの選択を行うことができます。PfR では、詳細な基準（応答時間、パケット損失、ジッター、Mean Opinion Score（MOS; 平均オピニオン評点）、アベイラビリティ、トラフィック負荷、コスト（$）ポリシー）に基づいて適応型ルーティング調整を行います。つまり、PfR では、ネットワーク内の問題を検出することでエンタープライズの冗長 VPN ネットワークのアベイラビリティを高め、ポリシー ベースのルーティングを使用することで、ルータ コンバージェンスの高速化、および冗長パスの効率的な使用を実現します。

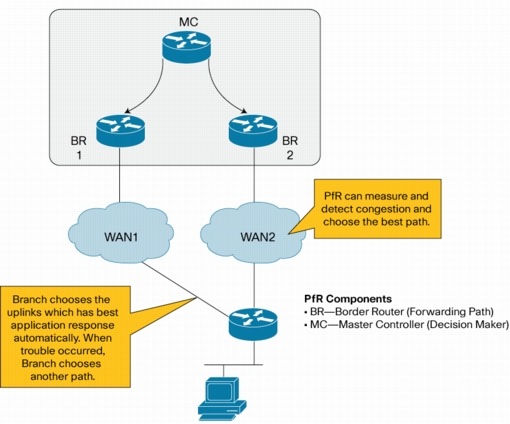

図 1 パフォーマンス ルーティング（PfR） 目的：このドキュメントは、PfR テクノロジーを使用したアベイラビリティの高い冗長 VPN ネットワークのためのソリューション導入ガイドです。 このドキュメントでは、次の 3 つの一般的なソリューション テスト事例を扱います。 トラフィックのほとんどは MPLS プライベート WAN パス経由でルーティングされます。MPLS パスでオーバーフローまたはエラー状態が発生した場合、トラフィックはパブリック WAN パスにルーティングされます。また、トラフィックは、PfR トラフィック クラスに基づいてルーティングされます。 1. MPLS ネットワークで停電または電圧低下状態が発生した場合のトラフィックのルーティング： PfR を使用して MPLS VPN ネットワーク パスをパブリック L3 VPN ネットワーク パスにフェールオーバーし、MPLS ネットワークの停電および電圧低下状態に対処します。プライベート WAN で高レベルのトラフィック損失（20 % 以上）が検出された場合、PfR はトラフィックをパブリック WAN 経由で転送します。MPLS パスの損失が回復すると、トラフィックは MPLS パス経由へ経路変更されます。
2. トラフィック負荷、応答時間、およびジッターに基づいたトラフィックのルーティング： 音声などの重要なアプリケーションにパフォーマンス ポリシーを使用し、PfR を使用したデータ分散のために負荷ポリシーを使用して、使用率が高すぎたり低すぎたりするリンクを適切に利用します。
3.アプリケーションに最適なパフォーマンスのパスの選択： PfR トラフィック クラス ベースのルーティングを使用します。
1 ネットワーク トポロジここでは、冗長 VPN ネットワークで PfR をテストする際に使用するソリューション テスト セットアップ トポロジの概要を示します。

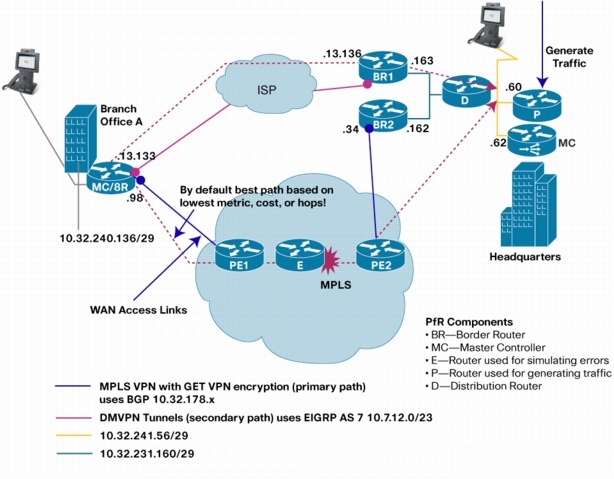

図 2 PfR のテストに使用されるソリューション テスト セットアップ トポロジ 機器リスト：次に、テストに使用する機器を示します。
2 構成次の図は、本社およびブランチ オフィス A の PfR コンポーネントのトポロジを示しています。

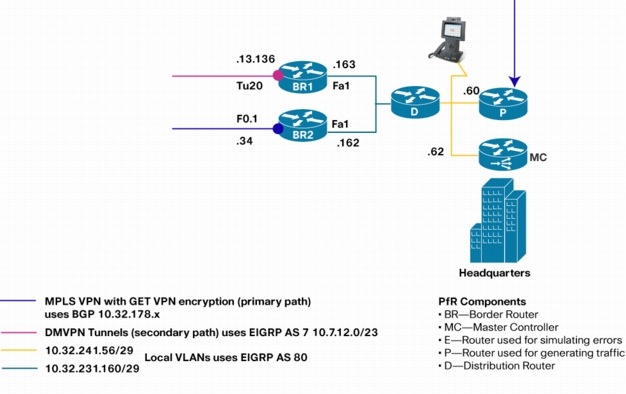

図 3 本社で使用されるソリューション テスト セットアップ トポロジ

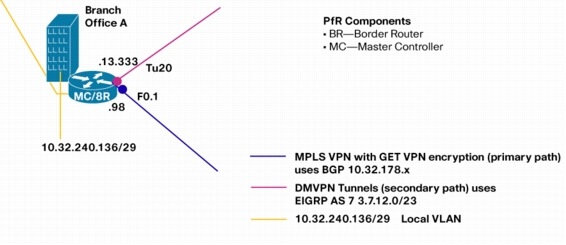

図 4 ブランチ オフィス A で使用されるソリューション テスト セットアップ トポロジ 以降の各セクションでは、PfR のプロビジョニングに必要なコンフィギュレーション コマンドを示します。次に、本社のマスター コントローラ ルータ MC の一般的な PfR コンフィギュレーション コマンドを示します。 ! This is the basic configuration required to establish session ! between MC and BR. It includes ! - Key-chain configuration for authentication. ! - Specification of BR’s IP Address and internal/external interface ! on the BR. ! - Specification of link-group for each external interface. In this ! case it is MPLS and DMVPN. ! - Specification of Maximum transmit utilization of 80% on MPLS ! Default is 75% (on DMVPN) key chain PFR-SOL-TEST key 1 key-string 7 *perfrtg oer master border 10.32.231.163 key-chain PFR-SOL-TEST interface FastEthernet1 internal interface Tunnel20 external link-group DMVPN ! border 10.32.231.162 key-chain PFR-SOL-TEST interface FastEthernet1 internal interface FastEthernet0.1 external ! route excess traffic via Public WAN when the utilization in MPLS link reaches 80% max-xmit-utilization percentage 80 link-group MPLS ! ! -------------------------------------------------------------------------------------- ! Following configuration is ! - to enable logging. This will print PfR related syslog messages on ! the console. ! - to disable default policy of load balancing. oer master no max-range-utilization logging -------------------------------------------------------------------------------------- ! - To enable continuous learn cycle, each 1 minute duration - ! configure periodic-interval value 0 and monitor-period value 1 (minutes) ! By default each cycle is 5 minute and occurs ever 2 hrs. ! - Sort the traffic-class based on ‘throughput’ at the end of ! each learning cycle. ! - Anything traffic that doesn’t match the learn list will be ! learned under global learn and will be optimized using default ! policy. To disable global learn configure a filter using a ! named access-list. ! The goal here is to learn only branch traffic ! using learn list (described in the next section). oer master learn throughput periodic-interval 0 monitor-period 1 ! Disable Global learn traffic-class filter access-list DENY_GLOBAL_LEARN_LIST ! ! Access-list for disabling global learn. ip access-list extended DENY_GLOBAL_LEARN_LIST deny ip any any -------------------------------------------------------------------------------------- 次に、本社のボーダルータ BR1 および BR2 の一般的な PfR コンフィギュレーション コマンドを示します。 ! This is the minimum configuration required to BR. It includes ! - Key-chain configuration for authentication. ! - Specification of MC’s IP Address and Local interface. The IP address ! of the local interface will be used as source IP address in communicating ! with MC. key chain PFR-SOL-TEST key 1 key-string 7 *perfrtg ! oer border logging local FastEthernet1 master 10.32.241.62 key-chain PFR-SOL-TEST ! 2.1 MPLS ネットワークの停電および電圧低下のテスト事例まとめPfR を使用して MPLS VPN ネットワーク パスをパブリック L3 VPN ネットワーク パスにフェールオーバーし、MPLS ネットワークの停電および電圧低下状態に対処します。プライベート WAN で中レベルのトラフィック損失（20 % 以上）が検出された場合、PfR はトラフィックをパブリック WAN 経由で転送します。MPLS パスの損失が回復すると、トラフィックは MPLS パス経由へ経路変更されます。これを実現するために、3 つのタスクがあります。 1. トラフィックの識別 特定のブランチを宛先とするすべてのトラフィックにポリシーが適用されます。つまり、（次のテスト事例にあるように）アプリケーションごとに異なるポリシーはありません。そのため、ブランチあたり 1 つの学習リストを使用してブランチ固有のプレフィクスを学習します。 2. ポリシー パラメータの決定
コンフィギュレーション次に、本社の MC ルータの PfR 設定を示します。 ! Following is a learn list configuration specific to one branch. ! This should be repeated for each branch. It includes ! - Learning destination-only traffic-class that matches prefixes specified in the ! prefix-list BRANCH1_PREFIX. ! - ‘aggregation prefix-length 32’ is configured to monitor and control ! traffic-class at granularity of /32 (eg 10.1.1.1/32) ! - throughput command is to sort the traffic-class based on throughput at the end ! of learn cycle. oer master learn list seq 20 refname LEARN_LIST_BRANCH1_PREFIX traffic-class prefix-list BRANCH1_PREFIX aggregation-type prefix-length 32 throughput ! ip prefix-list BRANCH1_PREFIX seq 5 permit 10.32.240.136/29 -------------------------------------------------------------------------------------- ! Following is a policy configuration specific to one branch. ! This should be repeated for each branch. It includes ! - match command is to specify that this policy should be applied ! to all the traffic-class learned under list LEARN_LIST_BRANCH1_PREFIX. ! ! - periodic: Every 90 second each traffic class is re-evaluated. ! It is required to bring the traffic-class back to primary link ! (MPLS) when the utilization drops below the limit. A Higher value ! can be used if longer time to switch back to primary link is acceptable. ! ! - Unreachable threshold is set to 200,000 (Flows-per-million) i.e 20% ! Unreachability. ! ! - monitor mode is set to fast. This means probe all external interfaces ! all the time. When Out-of-Policy condition is detected on the current exit ! results on alternate exit is available for quick decision. In other modes ! alternate exits are probed only when current link is determined to be OOP. ! The fast mode helps in switching the path quickly when the problem ! is detected. ! ! - The requirement is to only switch when the blackout/brownout (unreachable) ! occurs OR when the utilization exceeds the threshold. ! Unreachable is ON by default and cannot be disabled. ! Delay and Range is ON by default, so it is turned off. ! Utilization is set to priority 2 with variance 10. Variance 10 means that ! if the free BW on the link are within 10% of each other then they are equal. ! ! - Probe frequency is set to 4 second to detect the problem quickly. For ! critical application such as video lower probe frequency is desirable. ! ! - MPLS is set as primary link-group and DMPVN is set as fallback link-group. ! ! - UDP probe is configured because only reachability is required. Two probes are ! configured for better result. Each probe sends control packet followed by ! probe packet. ‘ip sla responder’ should be configured on target router on the ! branch side. oer master policy-rules MAP-TEST1 ! OER Map oer-map MAP-TEST1 10 match oer learn list LEARN_LIST_BRANCH1_PREFIX set periodic 90 set unreachable threshold 200000 set mode monitor fast set resolve utilization priority 2 variance 10 no set resolve delay no set resolve range set probe frequency 4 set link-group MPLS fallback DMVPN set active-probe udp-echo 10.32.240.137 target-port 3000 set active-probe udp-echo 10.32.240.137 target-port 3001 ! VERY IMPORTANT CONFIG ! ===================== ! Turn ON the route control and set the control protocol to ‘pbr’. ! By default the control mechanism is in the order, BGP, EIGRP, STATIC and PBR. ! In DMVPN (EIGRP)/ MPLS (BGP) environment route control using either BGP or EIGRP ! results into failure or ineffective control. The only option that ! works is using PBR. So it is necessary to set ‘router protocol pbr’ to ! force PfR to use PBR as control mechanism. Oer master ! This command is only available in version 15.0(1)M4 and later mode route protocol pbr mode route control 2.2 PfR のパフォーマンスと負荷ポリシーのテスト事例まとめこのテストの目的は、音声などの重要なアプリケーションについてパフォーマンス ポリシーを使用し、PfR を使用したデータ分散のために負荷ポリシーを使用して、使用率が高すぎたり低すぎたりするリンクを適切に利用することです。 通常の状態では、すべてのトラフィックは MPLS ネットワーク上で送信されます。たとえば損失が 5 % を超えるなど、パフォーマンス上の問題がある場合は、ビデオと音声のトラフィックをパブリック L3 VPN に切り替える必要があります。超過トラフィックがある場合（つまり使用率が 80 % を超える場合）は、重要ではないトラフィックをパブリック L3 VPN に切り替える必要があります。 1. トラフィックの識別 トラフィックには 2 種類あります。重要なアプリケーション（音声やビデオ）とそれ以外のトラフィックです。異なるポリシーを適用するには、2 つの学習リストを設定する必要があります。1 つの学習リストはアプリケーションを識別し（ここでは dscp af41 を基にします）、もう 1 つは残りのトラフィックを学習します。 2. ポリシー パラメータの決定
次に、本社の MC ルータの PfR 設定を示します。 コンフィギュレーション ! Following is a learn list configuration for video application ! specific to one branch. ! This should be repeated for each branch. It includes ! - Here Video (assuming it is marked as af41) is learned using ! access-list DSCP_VIDEO and brach specific filter BRANCH1_PREFIX. ! - Every thing else remains the same. ! This configuration will learn following traffic-class ! 10.32.240.136/32 dscp af41 ! 10.32.240.137/32 dscp af41 ! 10.32.240.138/32 dscp af41 ! 10.32.240.139/32 dscp af41 ! 10.32.240.140/32 dscp af41 ! 10.32.240.141/32 dscp af41 ! 10.32.240.142/32 dscp af41 ! 10.32.240.143/32 dscp af41 oer master learn list seq 10 refname LEARN_LIST_BRANCH1_VIDEO traffic-class access-list DSCP_VIDEO filter BRANCH1_PREFIX aggregation-type prefix-length 32 throughput ! ACCESS-LIST and PREFIX-LIST FOR VIDEO ip access-list extended DSCP_VIDEO permit ip any any dscp af41 ip prefix-list BRANCH1_PREFIX seq 5 permit 10.32.240.136/29 -------------------------------------------------------------------------------------- ! Following is a policy configuration video application specific to one branch. ! This should be repeated for each branch. It includes ! - match command is to specify that this policy should be applied ! to all the traffic-class learned under list LEARN_LIST_BRANCH1_VIDEO. ! ! - delay threshold is configured as 300 msec. The delay measured by PfR is ! Round-Trip-Time. For video conference delay higher than 150 ms one-way ! decreases the Qualit-of-Experience. ! ! - Loss is set to 50,000 (packets-per-million). i.e 5% ! ! - Resolver setting is configure to set the priority in the order of ! loss, jitter and delay. Range and utilization are DISABLED for video application. ! ! - Jitter probe is configured to measure loss and jitter. Codec configuration is ! to simulate the packet as close to that codec as possible. Three probes are ! configured for better estimation. Just like udp-echo probe jitter probe sends ! control packet followed by probe packet. If control packet fails then probe ! packets are not sent at all. If one probe is used then loss control packet ! results into no loss data or no jitter data. ! ! - Probe packets are set to 20 to reduce the probe traffic. ! Instead of configuring 1 probe with 60 probe packet it is better to configure ! 3 probes with 20 probe packets (resulting into same number of total probe packet) ! Performace POLICY oer-map MAP-TEST2 10 match oer learn list LEARN_LIST_BRANCH1_VIDEO set periodic 90 set delay threshold 300 set loss threshold 50000 set jitter threshold 30 set mode monitor fast set resolve loss priority 2 variance 5 set resolve jitter priority 3 variance 5 set resolve delay priority 4 variance 5 no set resolve range no set resolve utilization set link-group MPLS fallback DMVPN set probe frequency 4 set active-probe jitter 10.32.240.137 target-port 2002 codec g729a set active-probe jitter 10.32.240.137 target-port 2001 codec g729a set active-probe jitter 10.32.240.137 target-port 2000 codec g729a oer master probe packets 20 -------------------------------------------------------------------------------------- ! A learn list configuration for non-video traffic specific to one branch. ! There is no difference from previous test case. oer master learn list seq 20 refname LEARN_LIST_BRANCH1_PREFIX traffic-class prefix-list BRANCH1_PREFIX aggregation-type prefix-length 32 throughput ! PREFIX-LIST ip prefix-list BRANCH1_PREFIX seq 5 permit 10.32.240.136/29 -------------------------------------------------------------------------------------- ! - monitor mode is set to ‘active throughput’ instead of ‘fast’. For non-critical ! traffic it is not necessary to switchover quickly. By changing to ! ‘active throughput’ mode probed traffic is reduced because it only probes ! current exit most of the time. ! - Probe frequence can also be changed to a higher value. oer-map MAP-TEST2 20 match oer learn list LEARN_LIST_BRANCH1_PREFIX set periodic 90 set unreachable threshold 200000 set mode monitor active throughput set resolve utilization priority 2 variance 10 no set resolve delay no set resolve range set link-group MPLS fallback DMVPN set probe frequency 4 set active-probe udp-echo 10.32.240.137 target-port 3000 set active-probe udp-echo 10.32.240.137 target-port 3001} 2.3 PfR トラフィック クラスに基づくルーティングのテスト事例まとめ このテストの目的は、MPLS リンクをビデオなどの重要なアプリケーションのプライマリ リンクとして使用し、DMVPN リンクを重要ではないアプリケーションのプライマリ リンクとして使用することです。ただし、MPLS リンクのパフォーマンスが悪い（損失が 5 % を超える）場合は、重要なアプリケーションを DMVPN に移動することをお勧めします。同様に、DMVPN の使用率が 80 % を超える場合、十分な帯域幅があれば、重要ではない超過トラフィックを MPLS に移動します。この設定を使用することで、重要なトラフィックと重要ではないトラフィックを分散させることにより、DMVPN リンクをより効率的に使用できます。 1. トラフィックの識別 前のテスト事例と同じです。 2. ポリシー パラメータの決定
コンフィギュレーション ! Config on HQ ! 80% Threshold is set on DMVPN link. oer master border 10.32.231.163 key-chain PFR-SOL-TEST interface Tunnel20 external max-xmit-utilization percent 80 oer-map MAP-TEST3 10 match oer learn list LEARN_LIST_BRANCH1_VIDEO set periodic 90 set delay threshold 100 set loss threshold 50000 set jitter threshold 30 set mode monitor fast set resolve loss priority 2 variance 5 set resolve jitter priority 3 variance 5 set resolve delay priority 4 variance 5 no set resolve range no set resolve utilization set link-group MPLS fallback DMVPN set probe frequency 4 set active-probe jitter 10.32.240.137 target-port 2001 codec g729a set active-probe jitter 10.32.240.137 target-port 2002 codec g729a set active-probe jitter 10.32.240.137 target-port 2000 codec g729a oer master probe packet 20 -------------------------------------------------------------------------------------- ! - monitor mode is set to ‘active throughput’ instead of ‘fast’. For non-critical ! traffic it is not necessary to switchover quickly. By changing to ! ‘active throughput’ mode probed traffic is reduced because it only probes ! current exit most of the time. ! - Probe frequence can also be changed to a higher value. oer-map MAP-TEST3 20 match oer learn list LEARN_LIST_BRANCH1_PREFIX set periodic 90 set unreachable threshold 200000 set mode monitor active throughput set resolve utilization priority 2 variance 10 no set resolve delay no set resolve range set link-group DMVPN fallback MPLS set probe frequency 4 set active-probe udp-echo 10.32.240.137 target-port 3001 set active-probe udp-echo 10.32.240.137 target-port 3000 3 確認このテストは、2 つの show コマンドを使用して確認します。 show oer master traffic-class このコマンドは、すべてのトラフィック クラスに関する現在の情報を表示します。これには、トラフィック クラスがルーティングされる現在の出口と、トラフィック クラスに関連付けられたパフォーマンス メトリックが含まれます。
状態と現在の出口フィールドは確認を行うために使用します。 show log このコマンドは、ルータのコンソール ロギングを表示します。PfR は、Out-of-Policy（OOP; ポリシー違反）イベントが発生するか、ルート変更が発生した場合、syslog メッセージをコンソールに出力します。下の例には、テストを確認するため、これらのメッセージも含まれています。 注：これらのメッセージのロギングを有効にするには、「oer master」で「logging」を設定する必要があります。 3.1 本社 MC での確認次のコマンドは、テスト事例 1 の PfR の動作を確認します。 MC#show oer master traffic-class
OER Prefix Statistics:
Pas - Passive, Act - Active, S - Short term, L - Long term, Dly - Delay (ms),
P - Percentage below threshold, Jit - Jitter (ms),
MOS - Mean Opinion Score
Los - Packet Loss (packets-per-million), Un - Unreachable (flows-per-million),
E - Egress, I - Ingress, Bw - Bandwidth (kbps), N - Not applicable
U - unknown, * - uncontrolled, + - control more specific, @ - active probe all
# - Prefix monitor mode is Special, & - Blackholed Prefix
% - Force Next-Hop, ^ - Prefix is denied
DstPrefix Appl_ID Dscp Prot SrcPort DstPort SrcPrefix
Flags State Time CurrBR CurrI/F Protocol
PasSDly PasLDly PasSUn PasLUn PasSLos PasLLos EBw IBw
ActSDly ActLDly ActSUn ActLUn ActSJit ActPMOS ActSLos ActLLos
--------------------------------------------------------------------------------
10.32.240.138/32 N N N N N N
INPOLICY @57 10.32.231.162 Fa0.1 RIB-PBR
U U 0 0 0 0 14 0
3 3 0 0 N N N N
10.32.240.141/32 N N N N N N
INPOLICY @60 10.32.231.162 Fa0.1 RIB-PBR
U U 0 0 0 0 165 222
3 3 0 0 N N N N
電圧低下状態の後、トラフィックは Tunnel 20（DMVPN）に移動します。 *Oct 8 22:53:31.995: %OER_MC-5-NOTICE: Route changed Prefix 10.32.240.141/32, BR 10.32.231.163, i/f Tu20, Reason Unreachable, OOP Reason Unreachable *Oct 8 22:56:14.831: %OER_MC-5-NOTICE: Route changed Prefix 10.32.240.138/32, BR 10.32.231.163, i/f Tu20, Reason Unable to probe, OOP Reason Unreachable 次の show oer master traffic-class による CLI 表示に示すように、Tunnel 20 インターフェイスは HOLDDOWN 状態に設定されています。
10.32.240.138/32 N N N N N N
HOLDDOWN @22 10.32.231.163 Tu20 RIB-PBR
U U 0 0 0 0 20 0
2 2 0 0 N N N N
10.32.240.141/32 N N N N N N
HOLDDOWN @28 10.32.231.163 Tu20 RIB-PBR
U U 0 0 0 0 67 174
2 2 0 0 N N N N
ボーダルータでは、トラフィック クラスを制御するために、ダイナミック ルートマップとダイナミック アクセスリストが作成されます。 BR1#show route-map dynamic
route-map OER_INTERNAL_RMAP, permit, sequence 0, identifier 3539992579
Match clauses:
ip address (access-lists): oer#1
Set clauses:
ip next-hop 10.7.12.8
interface Tunnel20
Policy routing matches: 305030 packets, 123481090 bytes
Current active dynamic routemaps = 1
manis-spoke#show ip access-lists dynamic
Extended IP access list oer#1
1073741823 permit ip any host 10.32.240.138 (138719 matches)
1073741823 permit ip any host 10.32.240.141 (166311 matches)
次の show oer master traffic-class による CLI 表示に示すように、Tunnel 20 インターフェイスは、HOLDDOWN タイマーが期限切れになった後、INPOLICY 状態に設定されます。 10.32.240.138/32 N N N N N N
INPOLICY @10 10.32.231.163 Tu20 RIB-PBR
U U 0 0 0 0 31 0
2 2 0 0 N N N N
10.32.240.141/32 N N N N N N
INPOLICY @17 10.32.231.163 Tu20 RIB-PBR
U U 0 0 0 0 101 120
2 2 0 0 N N N N
電圧低下状態から回復した後、MPLS ネットワーク経由でルーティングされるトラフィック *Oct 8 23:09:52.471: %OER_MC-5-NOTICE: Route changed Prefix 10.32.240.141/32, BR 10.32.231.162, i/f Fa0.1, Reason None, OOP Reason Timer Expired *Oct 8 23:10:58.303: %OER_MC-5-NOTICE: Route changed Prefix 10.32.240.138/32, BR 10.32.231.162, i/f Fa0.1, Reason None, OOP Reason Timer Expired 次の show oer master traffic-class による CLI 表示に示すように、MPLS に接続されているインターフェイスは INPOLICY 状態に設定されます（HOLDDOWN 状態後）。 10.32.240.138/32 N N N N N N
INPOLICY @77 10.32.231.162 Fa0.1 RIB-PBR
U U 0 0 0 0 33 0
2 2 0 0 N N N N
10.32.240.141/32 N N N N N N
INPOLICY @7 10.32.231.162 Fa0.1 RIB-PBR
U U 0 0 0 0 85 135
2 2 0 0 N N N N
3.2 ブランチ MC での確認このテストでは、確認用に syslog メッセージのみが含まれています。最初のメッセージが、損失が原因でトラフィック クラスが OOP になったことを示し、次のメッセージは、損失 OOP の結果としてのルート変更を示します。 *Oct 15 23:19:02.154: %OER_MC-5-NOTICE: Active ABS Loss OOP Appl Prefix 10.32.240.141/32 af41 256, loss 53304, BR 10.32.231.162, i/f Fa0.1 *Oct 15 23:19:02.358: %OER_MC-5-NOTICE: Route changed Appl Prefix 10.32.240.141/32 af41 256, BR 10.32.231.163, i/f Tu20, Reason Loss, OOP Reason Loss 4 制限事項
5 基準となるルーティング設定5.1 本社の BR1 のルーティング設定次に、本社の BR1 ルータのルーティング設定を示します。 interface FastEthernet0 ip address 10.32.148.208 255.255.255.248 interface FastEthernet0.1 description outside interface bandwidth 1000 encapsulation dot1Q 33 ip address 10.32.178.34 255.255.255.252 ip pim sparse-mode crypto map gdoi interface FastEthernet1 ip address 10.32.231.163 255.255.255.248 interface Tunnel20 bandwidth 2000 ip address 10.7.13.136 255.255.254.0 no ip redirects ip mtu 1400 ip pim nbma-mode ip pim sparse-dense-mode ip nhrp map multicast <IP address> ip nhrp map 10.7.12.8 <IP address> ip nhrp network-id 8800 ip nhrp holdtime 300 ip nhrp nhs 10.7.12.8 ip nhrp registration no-unique ip nhrp shortcut ip nhrp redirect ip tcp adjust-mss 1360 load-interval 30 delay 2000 qos pre-classify tunnel source FastEthernet0 tunnel mode gre multipoint tunnel key 2048 tunnel protection ipsec profile proftest ! ! router eigrp 7 ! AS for network towards SP network 10.7.12.0 0.0.1.255 redistribute eigrp 80 route-map LAN passive-interface default no passive-interface Tunnel20 ! router eigrp 80 ! AS for LAN network network 10.32.231.160 0.0.0.7 redistribute eigrp 7 passive-interface default no passive-interface FastEthernet1 ! ip access-list standard LAN_ACL permit 10.32.231.160 0.0.0.7 permit 10.32.241.56 0.0.0.7 ! route-map LAN permit 10 match ip address LAN_ACL ! 5.2 本社の BR2 のルーティング設定次に、本社の BR2 ルータのルーティング設定を示します。 interface FastEthernet0.1 description outside interface encapsulation dot1Q 33 ip address 10.32.178.34 255.255.255.252 ip pim sparse-mode ... interface FastEthernet1 ip address 10.32.231.162 255.255.255.248 ... ! router eigrp 80 default-metric 4000 100 255 1 1500 network 10.32.231.160 0.0.0.7 redistribute bgp 65002 passive-interface default no passive-interface FastEthernet1 ! router bgp 65002 bgp router-id 10.32.178.34 bgp log-neighbor-changes neighbor 10.32.178.33 remote-as 65001 ! address-family ipv4 no synchronization network 10.32.176.8 mask 255.255.255.248 redistribute eigrp 80 route-map LAN neighbor 10.32.178.33 activate ... ! ip access-list standard LAN_ACL permit 10.32.231.160 0.0.0.7 permit 10.32.241.56 0.0.0.7 ! route-map LAN permit 10 match ip address LAN_ACL ! 5.3 本社の D（ディストリビューション ルータ）のルーティング設定次に、本社のディストリビューション ルータのルーティング設定を示します。 ip dhcp pool client_vlan20 network 10.32.231.160 255.255.255.248 domain-name cisco.com dns-server <IP address> default-router 10.32.231.161 ! ip dhcp pool client_vlan30 network 10.32.241.56 255.255.255.248 domain-name cisco.com dns-server <IP address> default-router 10.32.241.57 ! interface FastEthernet2 switchport access vlan 20 spanning-tree portfast ! ! interface FastEthernet3 switchport access vlan 30 spanning-tree portfast ! ! interface FastEthernet4 switchport access vlan 20 spanning-tree portfast ! ! interface FastEthernet5 switchport access vlan 30 spanning-tree portfast ! interface FastEthernet6 switchport access vlan 30 spanning-tree portfast ! interface Vlan20 ip address 10.32.231.161 255.255.255.248 ip flow egress ip pim sparse-mode ! interface Vlan30 ip address 10.32.241.57 255.255.255.248 ip pim sparse-mode ! router eigrp 80 network 10.32.231.160 0.0.0.7 network 10.32.241.56 0.0.0.7 ! ip sla responder ??? <any other place or node this need to be defined) 5.4 ブランチ ルータの PfR およびルーティング設定次に、ブランチの MC/BR ルータの RfR およびルーティング設定を示します。 ip sla ip dhcp pool client_vlan20 network 10.32.240.136 255.255.255.248 domain-name cisco.com dns-server <IP address> default-router 10.32.240.137 netbios-name-server <IP address> option 150 ip <IP address> ! key chain PFR-SOL-TEST key 1 key-string 7 041159160A334A5C1D1E oer master policy-rules BR-MAP-TEST3 no max-range-utilization logging ! border 10.32.240.137 key-chain PFR-SOL-TEST interface Tunnel20 external link-group DMVPN interface FastEthernet0.1 external link-group MPLS interface Vlan30 internal ! learn throughput delay periodic-interval 0 monitor-period 1 traffic-class filter access-list DENY_GLOBAL_LEARN_LIST list seq 10 refname LEARN_LIST_HQ_VIDEO traffic-class access-list DSCP_VIDEO filter HQ_PREFIX aggregation-type prefix-length 32 throughput list seq 20 refname LEARN_LIST_HQ_PREFIX traffic-class prefix-list HQ_PREFIX aggregation-type prefix-length 32 throughput max prefix total 100 holddown 90 backoff 90 3000 300 mode route protocol pbr mode route control probe packets 20 ! oer border logging local Vlan30 master 10.32.240.137 key-chain PFR-SOL-TEST ! interface FastEthernet0.1 encapsulation dot1Q 10 ip address 10.32.178.98 255.255.255.252 ip pim sparse-mode crypto map getvpn-map1 ! interface FastEthernet1 no ip dhcp client request tftp-server-address ip address dhcp duplex auto speed auto ! interface Tunnel20 bandwidth 2000 ip address 10.7.13.133 255.255.254.0 no ip redirects ip mtu 1400 ip pim nbma-mode ip pim sparse-dense-mode ip nhrp map multicast <IP address> ip nhrp map 10.7.12.8 <IP address> ip nhrp network-id 8800 ip nhrp holdtime 300 ip nhrp nhs 10.7.12.8 ip nhrp registration no-unique ip nhrp shortcut ip nhrp redirect ip tcp adjust-mss 1360 load-interval 30 delay 2000 qos pre-classify tunnel source FastEthernet1 tunnel mode gre multipoint tunnel key 2048 tunnel protection ipsec profile proftest ! interface Vlan30 ip address 10.32.240.137 255.255.255.248 ip pim sparse-mode no autostate ! router eigrp 7 network 10.7.12.0 0.0.1.255 network 10.32.240.136 0.0.0.7 passive-interface default no passive-interface Tunnel20 ! router bgp 65002 bgp router-id 10.32.178.98 bgp log-neighbor-changes neighbor 10.32.178.97 remote-as 65001 ! address-family ipv4 no synchronization network 10.32.176.152 mask 255.255.255.248 network 10.32.240.136 mask 255.255.255.248 neighbor 10.32.178.97 activate no auto-summary exit-address-family ! oer-map BR-MAP-TEST1 10 match oer learn list LEARN_LIST_HQ_PREFIX set periodic 90 set mode monitor fast set resolve utilization priority 2 variance 10 no set resolve delay no set resolve range set unreachable threshold 200000 set active-probe udp-echo 10.32.241.57 target-port 3000 set active-probe udp-echo 10.32.241.57 target-port 3001 set probe frequency 4 set link-group MPLS fallback DMVPN ! oer-map BR-MAP-TEST2 10 match oer learn list LEARN_LIST_HQ_VIDEO set periodic 90 set delay threshold 300 set loss threshold 50000 set jitter threshold 30 set mode monitor fast set resolve loss priority 2 variance 5 set resolve jitter priority 3 variance 5 set resolve delay priority 4 variance 5 no set resolve range no set resolve utilization set active-probe jitter 10.32.241.57 target-port 2001 codec g729a set active-probe jitter 10.32.241.57 target-port 2002 codec g729a set probe frequency 4 set link-group MPLS fallback DMVPN ! oer-map BR-MAP-TEST2 20 match oer learn list LEARN_LIST_HQ_PREFIX set periodic 90 set mode monitor fast set resolve utilization priority 2 variance 10 no set resolve delay no set resolve range set unreachable threshold 200000 set active-probe udp-echo 10.32.241.57 target-port 3001 set active-probe udp-echo 10.32.241.57 target-port 3000 set probe frequency 4 set link-group MPLS fallback DMVPN ! oer-map BR-MAP-TEST3 10 match oer learn list LEARN_LIST_HQ_VIDEO set periodic 90 set delay threshold 300 set loss threshold 50000 set jitter threshold 30 set mode monitor fast set resolve loss priority 2 variance 5 set resolve jitter priority 3 variance 5 set resolve delay priority 4 variance 5 no set resolve range no set resolve utilization set active-probe jitter 10.32.241.57 target-port 2002 codec g729a set active-probe jitter 10.32.241.57 target-port 2001 codec g729a set probe frequency 4 set link-group MPLS fallback DMVPN ! oer-map BR-MAP-TEST3 20 match oer learn list LEARN_LIST_HQ_PREFIX set periodic 90 set mode monitor fast set resolve utilization priority 2 variance 10 no set resolve delay no set resolve range set unreachable threshold 200000 set active-probe udp-echo 10.32.241.57 target-port 3000 set active-probe udp-echo 10.32.241.57 target-port 3001 set probe frequency 4 set link-group DMVPN fallback MPLS ! ip sla responder ! ip access-list extended CSM_GET_GM_CRYPTO_ACL_1 deny ip 10.32.176.0 0.0.0.255 host 10.32.178.23 deny ip 10.32.176.0 0.0.0.255 host 10.32.178.56 deny ip any host 239.192.1.190 ip access-list extended DENY_GLOBAL_LEARN_LIST deny ip any any ip access-list extended DSCP_VIDEO permit ip any any dscp af41 ! ip prefix-list HQ_PREFIX seq 5 permit 10.32.241.56/29 6 便利な PfR コマンド次の PfR コマンドは、動作を確認し問題をデバッグするために使用できます。 MC show コマンド1. show oer master PfR マスター コントローラの全般的なステータスを表示します。MC が動作しているかどうかや、学習のステータスなどを確認するために使用します。 2. show oer master learn list 学習リストのステータスと、各学習リストで学習したトラフィック クラスを表示します。学習が機能しているかどうかを確認するのに便利です。 3. show oer master border detail Tx 使用率、Rx 使用率などのリンクの詳細を表示します。リンクがしきい値内かどうかを確認するのに便利です。 MC debug コマンド1. debug oer master prefix [detail] 送信先プレフィクスに基づくトラフィック クラス（非アプリケーション）に関連付けられたデバッグ メッセージを表示します。 2. debug oer master prefix appl [detail] アプリケーション トラフィック クラス（プレフィクス + dscp、プレフィクス + ポートなど）に関連付けられたデバッグ メッセージを表示します。 BR show コマンド1. show oer border passive learn マスターから送信された学習リストの設定を表示します。データは学習サイクルが進行中の場合のみ表示されます。 2. show oer border active 各出口で動作しているアクティブ プローブを表示します。 3. show ip access-list dynamic ルート制御を適用するために PfR によって動的に作成されたアクセスリストを表示します。このコマンドの出力は、「show route-map dynamic」の出力と組み合わせて使用する必要があります。 4. show route-map dynamic ルート制御を適用するために PfR によって動的に作成されたルートマップを表示します。このコマンドの出力は、「show ip access-list dynamic」の出力と組み合わせて使用する必要があります。このコマンドは、トラフィック クラスが正しい外部インターフェイス経由でルーティングされているかどうかを確認するために使用します。複数の BR がある場合、トラフィックは、ダイナミック PBR（アクセスリスト + ルートマップ）を使用して、BR1 から内部インターフェイス上の別の BR2 へ、そして BR2 上の外部インターフェイスへと転送される可能性があります。 7 ソフトウェア バージョンこのソリューションをテストするためには、次の IOS ソフトウェア バージョンを使用します。 PfR マスター コントローラ：15.0(1)M4 PfR ボーダー：15.0(1)M4 8 参考資料
9 用語集次に、このドキュメント全体で使用している用語の略語と定義を示します。 GET VPN Group Encrypted Transport。グループ テクノロジーを使用したスケーラブルな VPN DMVPN Dynamic Multipoint Virtual Private Network（ダイナミック マルチポイント バーチャル プライベート ネットワーク） PfR Performance Routing（パフォーマンス ルーティング） MC Master Controller（マスター コントローラ） BR Border Router（ボーダルータ） |
 |
