第 3 世代ワイヤレス WAN 高速 WAN インターフェイスカード

データシート

第 3 世代ワイヤレス WAN 高速 WAN インターフェイスカード

Cisco サービス統合型ルータ用の Cisco 第 3 世代（3G）ワイヤレス WAN（WWAN）高速 WAN インターフェイス カード（HWIC）は、次世代のワイヤレス WAN バックアップ ソリューションを提供します。

製品概要

Cisco 3G WWAN HWIC は、エンタープライズクラスで最初の 3G WWAN ソリューションです。Cisco 3G WWAN HWIC はバックアップおよび主要なアプリケーションの両方に適しており、最新の CDMA および GSM/UMTS 規格（EVDO Rev A および HSDPA）をサポートしながら、幅広く導入されているネットワーク（1xRTT、GPRS/EDGE）との下位互換性も保っています。Cisco 3G WWAN HWIC は、高い評価を得ている Cisco サービス統合型ルータが提供するサービスと密接に統合されており、安全性の高いデータ、音声、ビデオ、モビリティサービスを提供します。Cisco 3G WWAN HWIC は、モジュラ式の Cisco 1841 サービス統合型ルータと、Cisco 2800 シリーズおよび 3800 シリーズのサービス統合型ルータによりサポートされています。

企業は、コストを削減し、収益を高めると共に、ビジネスの継続性を向上させる方法を模索しています。Cisco 3G WWAN HWIC をサービスプロバイダーのワイヤレスデータ計画と組み合わせると、コスト効率に優れ、迅速に展開可能な、信頼性と安全性の高いバックアップソリューションをリモートサイトおよびブランチオフィスに提供できます。3G ネットワークは T1 速度に近いデータレートを備え、ISDN、ケーブル、DSL などのワイヤラインバックアップに代わるソリューションを提供します。ネットワーク障害発生時には、Cisco サービス統合型ルータはミッションクリティカルなデータを Cisco 3G WWAN HWIC にルーティングすることで、ワイヤレスインフラストラクチャ全体に転送します。また、ルータは種類の異なるトラフィックを判別し、ミッションクリティカルなトラフィックのみがバックアップインターフェイスを通過するように制御できます。

3G ワイヤレス WAN HWIC は 2 つの異なる SKU で利用可能です。CDMA SKU は HWIC-3G-CDMA-x（x はワイヤレス事業者を表す）と呼ばれ、GSM SKU は HWIC-3G-GSM と呼ばれます。図 1 にこれら2 つのカードを示します。

図 1 Cisco サービス統合型ルータ用の 3G ワイヤレス WAN HWIC

データレートの向上と遅延の改善（100 ミリ秒未満）により、WWAN サービスは従来の固定通信サービスを補う理想的な手段となります。現在提供されている 3G WWAN データサービスの平均データレートは ISDN の速度を十分超えており、論理的な限界はフォワードリンクで 3 Mbps を超えています。3G WWAN は帯域幅の要件が低いサイトおよびモバイルアプリケーション用のプライマリリンクとして使用できます。3G WWAN データサービスは、ブロードバンドサービスが利用できない、または高額な費用のかかる地域においても、コスト効率の高い選択肢となります。シスコでは、これらのパフォーマンス指標に基づき、企業が望む広範囲な WAN インターフェイスの選択肢としてワイヤレスのサポートを提供していきます。

用途

WAN のバックアップ

復元力のある WAN アクセスは、企業サイトまたはインターネットに接続するブランチオフィスにとって欠かせない要件です。プライマリ WAN リンクの障害に備えたバックアップの選択肢として、DSL、フレームリレー、ISDN、およびダイヤルアップが一般的ですが、3G WWAN のような地上以外のデータ経路では WAN の多様性が向上します（図 2）。Cisco 3G WWAN HWIC を Cisco サービス統合型ルータと組み合わせることで、プライマリ WAN リンクが使用できないときに 3G WWAN で接続を自動的に開始する機能を利用できます。さらに、Cisco 3G WWAN HWIC を使用して、プライマリ WAN リンクが過負荷のときに帯域幅を補うことができます。

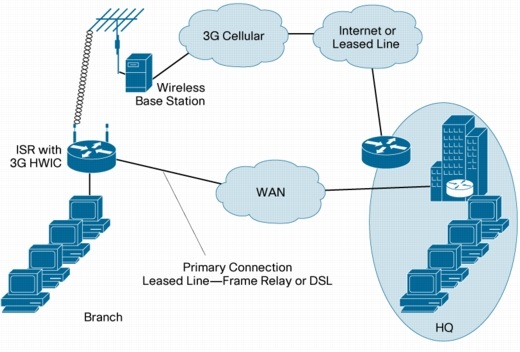

図 1 WAN バックアップ用の Cisco 3G WWAN HWIC

メインの接続

データ使用量は少ないが高いセキュリティが求められる銀行 ATM、ガソリンスタンドの売店、遠隔測定サイトなどのアプリケーションに対して、Cisco 3G WWAN HWIC は DSL やフレームリレーに代わる選択肢として安全で簡素化されたコスト効率の高い WAN を提供します。地上ブロードバンドサービス（ケーブル、DSL、または T1）が利用できないか費用のかかる地域では、3G WWAN 接続は現実的な選択肢です。

迅速なセットアップまたは一時的な接続を必要とする企業の場合、3G WWAN を使用すると新しいサイトをコスト効率の高い方法ですぐに立ち上げることができます。Cisco サービス統合型ルータの総合的なサービスを利用することで、Cisco WWAN HWIC は災害時およびサービス停止時に瞬時にモバイル通信を提供できます。

主な機能と利点

統合された 3G WWAN ブロードバンド：3G WWAN モデムがルータに統合されているため、簡素化されたインストールと管理のメリットを享受できます。さらに、Cisco 3G WWAN HWIC は業界をリードする Cisco IOS® ソフトウェアと密接に統合されているので、QoS（Quality of Service）、インテリジェントなネットワークキューイング、堅牢なセキュリティなどの Cisco IOS ソフトウェアの高度な機能すべてにアクセスできます。
短いインストール時間：新しい場所にデータ回線が導入されるまで企業は何週間または何か月も待つ場合があります。一時的または季節限定サイトの場合は、ワイヤレスデータサービスを利用すると、携帯電話のカバーエリアであればどこでも瞬時に接続できます。また、導入期間が短いので WAN 接続のネットワークをすぐにセットアップできます。
WAN の多様性によるネットワークの復元性：企業が機能するために WAN 接続は欠かせません。ダウンタイムの発生は生産性と売上機会の損失を意味します。ネットワーク停止中も、接続を維持し、運用可能な状態を保つことがきわめて重要です。リモートサイトへのバックアップのためのワイヤレス接続では、回線停止に対する防護策と追加レベルの冗長性を実現できます。3G WWAN インフラストラクチャは多くの場合独立した設備によって処理されるため、ローカルループ全体の冗長性が確保されます。
コスト削減：新たに登場した 3G WWAN 携帯電話データサービスプランは、既存の固定回線サービス（ISDN、DSL、およびケーブル）と比較して魅力的な価格設定になっています。また、3G WWAN ソリューションを使用すると、地理的に広範囲な地域にまたがるサービスプロバイダーを一本化でき、複数のサービスプロバイダーとサービス契約を結ぶ必要がありません。
ポータビリティ：ワイヤレスルータと Cisco 3G WWAN HWIC は、カバーエリア内の任意の場所に簡単に再配置できます。
パフォーマンス：データ使用量の上昇と、リモートサイトでの Web ベースアプリケーションの急増に伴い、このようなサイトでミッションクリティカルなアプリケーションを実行するための高速（ブロードバンド）データ接続の必要性が高まっています。3G WWAN サービスが約束する T1 接続に近い速度の低遅延リンクを使用して、企業はバックアップシナリオに従って WAN 全体でさらに多くのミッションクリティカルなデータを送受信できます。

製品仕様

表 1 に Cisco 3G WWAN HWIC の仕様、表 2 にアンテナの仕様を示します。

表 1 製品仕様

項目	仕様
外部インターフェイス	サードパーティの診断および監視ツール用 RJ45 インターフェイスアンテナ接続用 TNC RF ポート HWIC-3G-CDMA-x メインおよびダイバーシティアンテナコネクタ HWIC-3G-GSM シングルアンテナコネクタ
フォームファクタ	シングルワイド Cisco 3G WWAN HWIC フォームファクタ
物理寸法（高さ×幅×奥行）	1.9 x 7.8 x 12.4 cm（0.75 x 3.08 x 4.9 インチ）
重量	108.9g （0.24 ポンド）
SIM（Subscriber Identity Module）カード	SIM カードソケット。ISO-7816-2（SIM 機器仕様）および GSM 11.11 に準拠
電源	4.5W（最大）
サポートされるプラットフォーム	モジュラ型の Cisco ISR 1841、2801、2811、2821、2851、3825、および 3845 サービス統合型ルータ
ソフトウェア互換性	Cisco IOS リリース 12.4(11)XVをサポート Cisco IOS ソフトウェア機能セット：IB Base 以降
MIB	ENTITY MIB IF MIB
ネットワーク管理と診断	Telnet（IOS CLI）と SNMP（簡易ネットワーク管理プロトコル）を使用したインバンドおよびアウトオブバンド管理（MIB II およびその他の拡張を含む）業界標準の 3G 診断および監視ツール（QUALCOMM CDMA Air Interface Tester [CAIT] および Spirent Universal Diagnostic Monitor [UDM]）
モデム情報	モデムのフォームファクタ：組み込み PCI（Peripheral Component Interconnect）Express ミニカード HWIC-3G-CDMA-x：Sierra ワイヤレス MC5725 HWIC-3G-GSM：Sierra ワイヤレス MC8775
通信事業者のサポート	Cisco 3G WWAN HWIC を使用したサービスを提供する通信事業者の一覧については、http://www.cisco.com/go/3g （英語）を参照してください。
プログラミングインターフェイス	Cisco IOS ソフトウェア CLI（Command-Line Interface）
ワイヤレステクノロジーのサポート（パフォーマンスとスループット）	HWIC-3G-CDMA-x CDMA 1xEV-DO Rev A（フォワードリンクで最大 3.1 Mbps、リバースリンクで最大 1.8 Mbps） CDMA 1xEV-DO Rel 0（フォワードリンクで最大 2.4 Mbps、リバースリンクで最大 153.6 Kbps） CDMA 1xRTT（フォワードリンクで最大 153.6Kbps、リバースリンクで最大 153.6Kbps） HWIC-3G-GSM HSDPA：850、1900、および 2100 MHz（フォワードリンクで最大 3.6Mbps、リバースリンクで最大 384 Kbps） UMTS（Universal Mobile Telecommunication System）：850、1900、および 2100 MHz（フォワードリンクで 2.0 Mbps、リバースリンクで 384 Kbps） EDGE：850、900、1800、および 1900 MHz（フォワードリンクで最大 236 Kbps、リバースリンクで最大 124 Kbps） GPRS：850、900、1800、および 1900 MHz（フォワードリンクで最大 80 Kbps、リバースリンクで最大 42 Kbps）
サポートされる周波数帯	HWIC-3G-CDMA-x 800 MHz：北米の携帯電話用の帯域 1900 MHz：北米の PCS 用の帯域 HWIC-3G-GSM 850、1900、および 2100 MHz の UMTS 帯域 850 MHz の GSM、GPRS、および EDGE 帯域 900 MHz の GSM、GPRS、および EDGE 帯域 1800 MHz の GSM、GPRS、および EDGE 帯域 1900 MHz の GSM、GPRS、および EDGE 帯域
LED インジケータ	HWIC-3G-CDMA-x WWAN LED（接続ステータスの指示） RSSI（Receive Signal Strength Indication） EVDO および 1xRTT サービスの指示 HWIC-3G-GSM WWAN LED（接続ステータスの指示） RSSI HSDPA および UMTS サービスの指示
認定および適合規格	安全性 UL 60950-1、CAN/CSA-C22.2 No. 60950-1、EN 60950-1、IEC 60950-1、AS/NZS 60950.1、FCC Part 2.1093、RSS-102、EN 50385 EMC FCC Part 15、Industry Canada ICES-003、EN 301 489-01、EN 301 489-07、EN 301 489-24、EN55022 (CISPR22)、EN55024 (CISPR24)、EN300-386、EN 61000-3-2、EN 61000-3-3、AS/NZS CISPR 22、CNS13438、VCCI V-3 無線 FCC Part 2、FCC Part 22、FCC Part 24、RSS 129 および RSS 133、RSS 132 および RSS 133、EN 301 511 GSM、EN 301 908-1、EN 301 908-2 PTCRB-認証済み。デバイス ID Cisco HWIC-3G-GSM

表 2 アンテナ仕様

項目	仕様
ダイバーシティ（デュアルアンテナ）	HWIC-3G-CDMA-x：ダイバーシティをサポート HWIC-3G-GSM：ダイバーシティなし
アンテナ 3G-ANTM1919D	説明マルチバンドスイベルマウントダイポールアンテナフェースプレートマウント（すべてのCisco 3G WWAN HWIC に 1 ユニットが付属）電気的仕様周波数範囲：806 ～ 960 MHz および 1710 ～ 2170 MHz 最大出力：25W コネクタ：TNC オス VSWR（Voltage standing wave ratio）： < 2.5:1 公称インピーダンス：50 オーム機械的仕様アンテナ寸法：19.37 x 2.34 x 1.59 cm（7.63 x 0.94 x 0.63 インチ）定格温度：-30 ～ 70°C（-22 ～ 158°F）
アンテナ 3G-ANTM1916-CM	説明マルチバンドオムニアンテナ天井設置型電気的仕様周波数範囲：806 ～ 960 MHz および 1710 ～ 2170 MHz ゲイン：1.5 dBi（decibels relative to isotropic）（806 ～ 960 MHz）および 2.5 dBi（1710 ～ 2170 MHz）最大出力：50W コネクタ：TNC オス VSWR：1.8:1 未満（806 ～ 960 MHz）および 1.6:1 未満（1710 ～ 2170 MHz）公称インピーダンス：50 オーム偏波：垂直相互変調通常 140 dBc 以下（2x20W で 800 ～ 960 MHz IM3） 140 dBc 以下（2x20W で 1710 ～ 1880 MHz IM3） 150 dBc 以下（2x20W で 1920 ～ 2170 MHz IM7）機械的仕様レードーム（radome）材質：白 ABS ベース材質：アルミニウムケーブル；086FEP 準拠寸法：外径 18.00 x 高さ 6.20 cm（直径 7.09 x 高さ 2.44 インチ）重量：0.28 kg（0.62 ポンド）次の拡張ケーブルと使用可能：3G-CAB-ULL-20 および 3G-CAB-ULL-50
アンテナエクステンション 3G-AE015-R	説明シングルユニットアンテナ拡張ベース（457.2 cm（15 フィート）ケーブルを含む）電気的仕様周波数範囲：0.8 GHz ～ 5.85 GHz 減衰：2.5 GHz 以下で 3 dB 未満ベースコネクタ：TNC メスピグテールコネクタ： TNC オス機械的仕様ベース材質：UL 94 V0PC および ABS プラスチック寸法：7.1 x 6.1 x 4.6 cm（2.8 x 2.4 x 1.8 インチ）重量：0.17 kg（6 オンス）ケーブル：304.8 cm（15 フィート）プレナム定格 Pro-Flex Plus 195

発注情報

シスコ製品の購入方法の詳細については、表 3 と表 4 および「購入案内」を参照してください。

表 3 Cisco 3G WWAN HWIC 発注情報

説明	製品番号
GPRS/EDGE/UMTS/HSDPA（Global SKU）をサポートする 3G ワイヤレス HWIC HWIC-3G-GSM	HWIC-3G-GSM HWIC-3G-GSM= （スペア）

* CDMA 版モジュール（製品番号：HWIC-3G-CDMA-x）については、日本国内での販売予定はありません。

表 4 アンテナの注文情報

説明	製品番号
マルチバンドスイベルマウントダイポールアンテナ - フェースプレートマウント	3G-ANTM1919D 3G-ANTM1919D= （スペア）
マルチバンドオムニアンテナ - 天井設置	3G-ANTM1916-CM 3G-ANTM1916-CM= （スペア）
シングルユニットアンテナエクステンションベース（4.5メートル [15 フィート] ケーブルを含む）	3G-AE015-R 3G-AE015-R= （スペア）
15m（50 フィート）超低損失 LMR 400 ケーブル（TNC コネクタ付き）	3G-CAB-ULL-50 3G-CAB-ULL-50= （スペア）
6m（20 フィート）超低損失 LMR 400 ケーブル（TNC コネクタ付き）	3G-CAB-ULL-20 3G-CAB-ULL-20= （スペア）

注：すべての 3G HWIC（スペアを含む）にはデフォルトのダイポールアンテナ（3G-ANTM1919D）が 1 つ付属しています。
