安装概览

执行预安装配置（可选）

以下程序介绍了确保 AP 安装和初始运行按预期进行的过程。


注
执行预安装配置是可选程序。如果您的网络控制器配置正确，您可以将 AP 安装在其最终位置，并从该位置将其连接到网络。

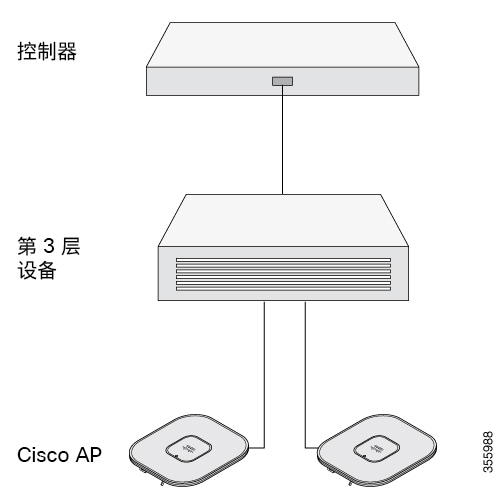

下图显示了预安装配置设置：

执行以下步骤：

开始之前

确保思科控制器分发系统 (DS) 端口已连接到网络。使用相应版本的 Cisco Catalyst 9800 系列无线控制器软件配置指南中所述的 CLI 或 GUI 程序。

  • 在 AP、思科控制器管理接口和 AP 管理器接口之间启用第 3 层连接。

  • 配置 AP 必须连接的交换机。有关其他信息，请参阅与您正在使用的版本对应的思科无线控制器配置指南。

  • 将 Cisco Catalyst 9800 系列无线控制器配置为主控制器，以便新无线接入点始终加入该控制器。

  • 确保在网络上启用了 DHCP。AP 必须通过 DHCP 接收其 IP 地址。


    注
    仅当在 DHCP 服务器上配置了默认路由器（网关）（使 AP 能够接收其网关 IP 地址）并且解析了网关 ARP 时，才会从 DHCP 服务器为 802.11ax AP 分配 IP 地址。

  • 不得在网络中阻止 CAPWAP UDP 端口。

  • AP 必须能够找到控制器的 IP 地址。这可以使用 DHCP、DNS 或 IP 子网广播来实现。本指南介绍了传输控制器 IP 地址的 DHCP 方法。有关其他方法，请参阅产品文档。


    注
    AP 需要使用多千兆以太网 (5 Gbps) 链路，以防止以太网端口成为流量瓶颈。

过程

步骤 1

使用支持的电源为 AP 供电。

  • 当 AP 尝试连接到控制器时，LED 会以绿色、红色和熄灭的顺序循环切换，此过程最多可能需要五分钟。

    注


    如果 AP 保持此模式的时间超过五分钟，则表示 AP 无法找到主 Cisco Catalyst 9800 系列无线控制器。请检查 AP 和 Cisco Catalyst 9800 系列无线控制器之间的连接，并确保它们位于同一子网中。

  • 如果 AP 关闭，请检查电源。

  • 在 AP 找到 Cisco Catalyst 9800 系列无线控制器后，如果 AP 代码版本与 Cisco Catalyst 9800 系列无线控制器代码版本不同，则 AP 会尝试下载新的操作系统代码。在此过程中，状态 LED 呈蓝色闪烁。

如果操作系统下载成功，AP 将重新启动。

步骤 2

（可选）配置 AP。使用控制器 CLI、GUI 或 Cisco DNA Center 自定义特定于无线接入点的 802.11ax 网络设置。

步骤 3

如果预安装配置成功，状态 LED 呈绿色，表示运行正常。断开 AP 的连接并将其安装在无线网络中您要部署的位置。

步骤 4

如果 AP 未指示正常运行，请将其关闭并重复执行预安装配置过程。

注


在不同于 Cisco Catalyst 9800 系列无线控制器的子网中安装第 3 层无线接入点时，请确保配置以下设置：

  • 可从计划安装 AP 的子网访问 DHCP 服务器。

  • 子网具有返回控制器的路由。

  • 该路由已为 CAPWAP 通信打开了目标 UDP 端口 5246 和 5247。

  • 返回主控制器、辅助控制器和三级控制器的路由允许 IP 数据包分片。

  • 如果使用地址转换，无线接入点和控制器将具有到外部地址的静态一对一 NAT。不支持端口地址转换。

安装前检查和安装指南

在安装和部署无线接入点之前，建议您进行现场勘测（或使用站点规划工具）以确定安装无线接入点的最佳位置。

您将获得有关可用的无线网络的以下信息：

  • 无线接入点位置

  • 无线接入点安装选项：垂直或水平壁式安装或柱式安装

  • 无线接入点电源选项：使用以下任一选项为 AP 供电：

    • 直流电源输入

    • 思科批准的馈电器

    • 802.3at (PoE+)、802.3bt 以及思科通用型 PoE (Cisco UPOE)

  • 工作温度：-40°C 至 +70°C（-40°F 至 +158°F）（在阳光照射、空气静止的情况下）。

    宽工作温度范围（直流电源）：-50°C 至 +75°C（-58°F 至 +167°F），无阳光照射、空气静止的情况下，冷启动限制为 -40°C

  • 使用控制台端口进行控制台访问

    建议您使用长度不超过一米的控制台电缆。


    注
    如果使用未端接的控制台电缆（未插入任何设备或终端）或长度超过一米的控制台电缆，则 AP 在启动时可能会遇到问题。

建议制作显示无线接入点位置的站点地图，以便您可以记录每个位置的设备 MAC 地址，并将其提供给规划或管理您的无线网络的人员。

安装无线接入点

安装硬件

IW9167EH 无线接入点具有内置安装凸缘。您还可以使用以下安装硬件：

  • DIN 导轨安装支架

  • 柱式安装支架

所需的安装硬件取决于安装位置：

  • 对于天花板、硬质天花板或墙壁，请使用内置安装凸缘直接安装无线接入点。

安装凸缘位于无线接入点的无端口侧面。

  • 对于电气柜或网络盒，请使用安装凸缘直接安装无线接入点或使用 DIN 导轨安装支架安装无线接入点。

  • 对于柱式安装，请使用柱式安装支架。

安装支架部件号


注
这些支架不随无线接入点一起提供，但您可以单独订购。
表 1. 安装支架部件号

安装支架

思科部件号

DIN 导轨安装支架

AIR-ACCDMK3700=

柱式安装支架（适用于直径为 2 英寸至 3.2 英寸的柱杆）

AIR-ACCPMK3700=

柱式安装支架（适用于直径为 2 英寸至 16 英寸的柱杆）

AIR-ACCPMK3700-2=

使用一体式安装凸缘

使用一体式安装凸缘的直接安装通常适用于空间受限或部署遇到严重冲击和振动的情形。

要使用一体式安装凸缘安装无线接入点，请按以下步骤操作：

过程

步骤 1

选择能够安全支撑无线接入点重量的无线接入点位置。

步骤 2

将无线接入点安装孔用作模板，并在安装位置进行标记。

1

主安装凸缘

2

安装孔

步骤 3

在塑料墙锚的安装表面上钻出适合 1/4-20 或 M6 螺栓的孔，并添加适当的锚。

步骤 4

将无线接入点安装孔与吊顶安装孔对齐。

步骤 5

在四个安装孔中各插入一个安装螺钉并拧紧。

步骤 6

可以使用锁孔进行“免操作”安装。

注


确保无线接入点牢固固定。

使用 DIN 导轨安装支架

在网络、电气柜或机柜中，或者在冲击和振动较小的配线间中，可以采用 DIN 导轨安装。DIN 导轨安装组件显示了 DIN 导轨和 DIN 导轨安装组件。

图 1. DIN 导轨安装组件

1

35 毫米 DIN 导轨（非思科提供）

2

DIN 导轨安装支架夹

要使用 DIN 导轨安装无线接入点，请按以下步骤操作：

过程

步骤 1

使用如下图所示的随附 M6 硬件，组装无线接入点和 DIN 导轨安装支架。

1

钢制 DIN 安装支架

3

M6 螺钉（扭矩为 6-7 英尺磅）

2

M6 嵌件

4

无线接入点

步骤 2

将无线接入点组件放在 DIN 导轨的正前方。

步骤 3

将 DIN 导轨安装支架插入弹簧式上安装夹的下方。

注


确保 DIN 导轨固定在防滑夹中。

步骤 4

向下拉固定手柄，直到 DIN 导轨安装支架的下边缘固定在下安装支架夹中。

步骤 5

松开固定手柄。

使用柱式安装支架

您可以根据要安装无线接入点的柱杆的尺寸，在下表中选择一种柱式安装支架。

表 2. 柱式安装支架

安装支架

思科部件号

适用的柱杆直径

柱式安装支架

AIR-ACCPMK3700=

2-3.2 英寸

柱式安装支架 2

AIR-ACCPMK3700-2=

2-16 英寸

使用安装支架 AIR-ACCPMK3700=

要使用安装支架 AIR-ACCPMK3700= 将无线接入点安装在柱杆上，请按以下步骤操作：

过程

步骤 1

使用随附的 U 型螺栓、垫圈和螺母将安装支架固定到柱杆上。

1

2 英寸至 3.2 英寸（5 至 8 厘米）直径的柱杆

3

M8 x 1.25 螺母和垫圈

2

M8 x 1.25 U 型螺栓

4

柱式安装支架

步骤 2

使用随附的螺栓、垫圈和螺母将无线接入点固定到安装板上。

注


确保对称拧紧 U 型螺栓上的螺母。如果将一侧拧得过紧，U 型螺栓会歪斜。

步骤 3

用 6 至 7 英尺磅的扭矩拧紧螺母。

1

无线接入点

3

柱式安装支架

2

M6 螺栓和垫圈

4

2 英寸至 3.2 英寸（5 至 8 厘米）直径的柱杆

注


确保将无线接入点牢固地固定到安装支架上。

可以使用锁孔进行“免操作”安装。确保用 6 至 7 英尺磅的扭矩拧紧螺母。

小心



如果安装硬件未完全拧紧，切勿让无线接入点处于无人看管状态。

使用安装支架 AIR-ACCPMK3700-2=

安装支架 AIR-ACCPMK3700-2= 支持直径为 2 至 16 英寸的柱杆。要使用此安装支架将无线接入点安装在柱杆上，请按以下步骤操作：

过程

步骤 1

在具有安装无线接入点适用的柱杆直径的柱杆夹紧支架上安装两个皮带支架。下图说明了柱杆夹紧支架上的柱杆直径指标和螺栓孔。

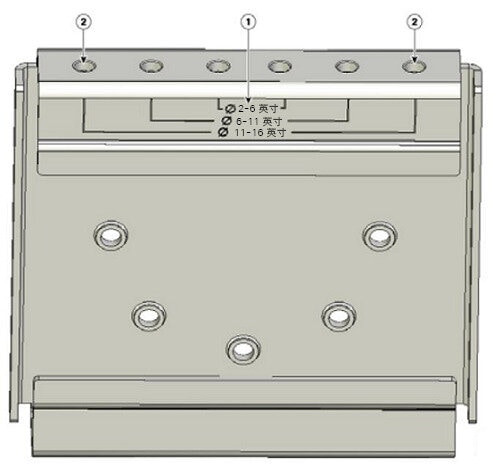

图 2. 柱杆夹紧支架调整孔位置

1

柱杆尺寸指标

  • 2 至 6 英寸

  • 6 至 11 英寸

  • 11 至 16 英寸

2

适合不同柱杆直径（所示为 11 至 16 英寸）的螺栓孔

步骤 2

如下图所示，将皮带支架固定到具有您使用的柱杆直径的柱杆夹紧支架上，并使用两个 M8 x16 螺栓（带防松垫圈）固定每个皮带支架。用 13 至 15 英尺磅（17.6 至 20.3 牛米）的扭矩拧紧螺栓。

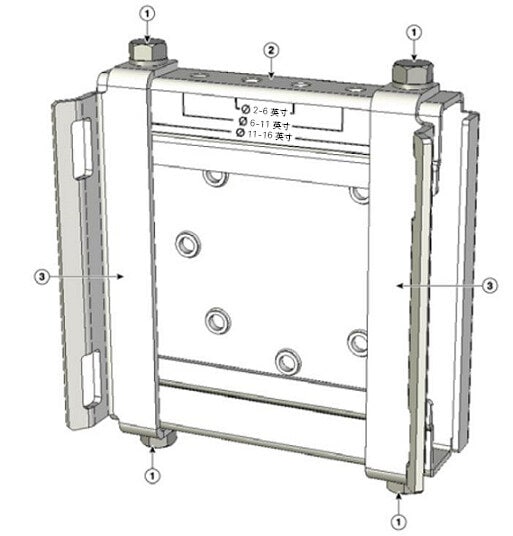

图 3. 已装配的柱杆夹紧支架和皮带支架

1

M8 x1.25x16 螺栓（带防松垫圈）

3

皮带支架（图中显示的是针对 11 - 16 英寸直径柱杆定位的支架）

2

柱杆夹紧支架

步骤 3

将 M8 螺母旋拧到柱杆夹紧支架的支撑螺栓上，然后紧固到可防止螺栓脱落的程度即可。

步骤 4

要在垂直柱杆上安装无线接入点，您需要绕柱杆安装两根金属带，用来支撑无线接入点。此安装过程需要用到柱式安装套件未提供的其他工具和材料（请参阅下表了解详细信息）。

表 3. 在柱杆上安装无线接入点所需的材料

安装方法

所需材料

随套件提供

垂直柱杆

两根 0.75 英寸（1.9 厘米）不锈钢带

是

捆绑带工具 (BAND IT) (Cisco AIR-BAND-INST-TL=)

否

接地片（随无线接入点提供）

是

用于安装接地片的卷边工具，配有带 CD-720-1 模具的 Panduit CT-720 (http://onlinecatalog.panduit.com)

否

6 号 AWG 接地线

否

步骤 5

在柱杆上选择安装无线接入点的位置。无线接入点可以安装到直径为 2 - 16 英寸（5.1 - 40.6 厘米）的任何柱杆上。

步骤 6

如果柱杆直径在 3.5 英寸（8.9 厘米）以上，请使用两根金属带将柱杆夹紧支架装置安装到柱杆上（参见下图）。请按照随捆绑带工具 (BAND IT) (AIR-BAND-INST-TL=) 提供的说明书，将每根金属带在皮带支架的槽上缠绕两圈。

小心



请勿将金属带放在柱杆夹紧支架和皮带支架之间的大面积开放区域内，因为这不能妥善固定无线接入点。
图 4. 在大于 3.5 英寸（8.9 厘米）的柱杆上安装的夹紧支架装置

1

柱杆夹紧支架

3

金属安装带

2

皮带支架的皮带槽

4

柱杆

步骤 7

对于直径小于或等于 3.5 英寸（8.9 厘米）的柱杆，使用两根金属带缠绕柱杆夹紧支架和皮带支架之间的空间，以将柱杆夹紧支架装置安装到柱杆上，为极端环境提供最大夹持强度。请按照随捆绑带工具 (BAND IT) (AIR-BAND-INST-TL=) 提供的说明书，将每根金属带缠绕两圈。

小心



请勿将金属带放在柱杆夹紧支架和皮带支架之间的大面积开放区域内，因为这不能妥善固定无线接入点。

步骤 8

在紧固金属带前，按照需要将柱杆夹紧支架固定到柱杆上。

注


金属带完全固紧后，柱杆夹紧支架再无法进行调整，除非将金属带剪断或拆卸掉。

步骤 9

按照箱内随工具提供的以下操作说明使用捆绑带工具 (BAND IT) (Cisco AIR-BAND-INST-TL=) 紧固金属带。确保最大程度紧固金属带。

步骤 10

将安装支架放在柱杆夹紧支架支撑螺栓上。

步骤 11

在螺栓孔中安装 4 个 M8 x16 螺栓（带扁平垫圈和防松垫圈）。

图 5. 安装支架和柱杆夹紧支架装置

1

柱杆夹紧支架装置

3

螺栓孔

2

无线接入点支撑螺栓

4

安装支架

步骤 12

动手旋紧螺栓和螺母（不要过紧）。

步骤 13

调整安装支架的上边缘，直至处于水平位置，然后用 13 至 15 英尺磅（17.6 至 20.3 牛米）的扭矩拧紧螺栓和凸缘螺母。

步骤 14

使用随附的螺栓、垫圈和螺母将无线接入点固定到安装板上。

步骤 15

用 6 至 7 英尺磅的扭矩拧紧螺母。

图 6. 无线接入点已安装在安装支架中

1

无线接入点

3

柱式安装支架

2

M6 螺栓和垫圈

4

柱杆

注


确保将无线接入点牢固地固定到安装支架上。

小心



如果安装硬件未完全拧紧，切勿让无线接入点处于无人看管状态。

固定电源适配器

如果要使用安装支架 AIR-ACCPMK3700= 或 AIR-ACCPMK3700-2= 将电源适配器 (IW-PWRADPT-MFIT4P=) 连接到柱杆上的无线接入点，请执行以下部分中的程序。

使用安装支架 AIR-ACCPMK3700= 固定电源适配器

要使用安装支架 AIR-ACCPMK3700= 将电源适配器 (IW-PWRADPT-MFIT4P=) 连接到柱杆上的无线接入点，请执行以下程序：

过程

步骤 1

确保已按照使用安装支架 AIR-ACCPMK3700=的步骤 1 所述组装了安装支架。

步骤 2

如下图所示，使用 4 个 6-32 螺钉固定电源，并用 8.3-11 英寸磅的扭矩拧紧螺钉。

图 7. 使用安装支架 AIR-ACCPMK3700= 安装了电源适配器

1

电源适配器

3

直流输出电缆

2

线扣

4

最小长度 10 英寸

步骤 3

确保将多余的电缆绑在一起，并系在安装支架上。如步骤 2 中的图所示布置电缆。

步骤 4

如步骤 2 中的图所示，确保从电源底部边缘到连接器末端的最小长度为 10 英寸。

步骤 5

将无线接入点固定到安装板上，如使用安装支架 AIR-ACCPMK3700=中的步骤 2 和步骤 3 所述。

使用安装支架 AIR-ACCPMK3700-2= 固定电源适配器

要使用安装支架 AIR-ACCPMK3700-2= 将电源适配器 (IW-PWRADPT-MFIT4P=) 连接到柱杆上的无线接入点，请执行以下程序：

过程

步骤 1

确保按照使用安装支架 AIR-ACCPMK3700-2=的步骤 1 至步骤 13 所述组装了安装支架。但对于步骤 11，需要将 2 个下部螺栓重新定位到下图中指示的位置 6。

步骤 2

如下图所示，使用 4 个 6-32 螺钉固定电源，并用 8.3-11 英寸磅的扭矩拧紧螺钉。

图 8. 使用安装支架 AIR-ACCPMK3700-2= 安装了电源适配器

1

电源适配器

4

最小长度 10 英寸

2

线扣

5

4 个 6-32 螺钉

3

直流输出电缆

6

重新定位螺栓

步骤 3

确保将多余的电缆绑在一起，并系在安装支架上。如步骤 2 中的图所示布置电缆。

步骤 4

如步骤 2 中的图所示，确保从电源底部边缘到连接器末端的最小长度为 10 英寸。

步骤 5

将无线接入点固定到安装板上，如使用安装支架 AIR-ACCPMK3700-2=的步骤 14 和步骤 15 所述。

安装避雷器

雷电静电放电、开关过程、直接接触电源线或接地电流都可能会产生过压瞬变。避雷器可限制干扰电压的振幅和持续时间，并提高内联设备、系统和组件的抗过压能力。根据这些安装说明安装的避雷器可平衡电压电位，从而防止对受保护系统内的并行信号线产生感应干扰。

安装注意事项

思科建议采用隔板方式安装避雷器，以便将其作为墙壁馈通安装在受保护空间的墙壁上。

良好的接地和可靠的连接极为重要。将避雷器接地时，请考虑以下几点：

  • 将避雷器组件直接连接到接地点。

  • 接地连接的触点必须清洁，无灰尘、无湿气。

  • 以制造商指定的扭矩拧紧螺纹触点。

避雷器安装说明

此避雷器设计为安装在连接到室外天线的天线电缆和思科无线设备之间。您可以在室内或室外安装避雷器。它可以直接连接到具有外部 N 型连接器的无线设备，也可以内联安装，或采用馈通式安装。馈通式安装需要使用 5/8 英寸（16 毫米）的孔来安装避雷器。


注

  • 此避雷器是避雷器套件的一部分。该套件包含一个避雷器和一个接地片。

  • 安装避雷器时，请遵循当地适用于避雷安装的法规或最佳实践。

将避雷器安装在室外

如果将避雷器安装在室外，请使用随附的接地片和一根粗电线（6 号实心铜线）将其连接到可靠接地点，例如接地棒。连接应尽可能短。

1

螺母

4

未受保护端（连接到天线）

2

锁紧垫圈

5

受保护端（连接到无线设备）

3

接地插头

避雷器电缆

同轴电缆的效率会随着频率的增加而降低，从而导致信号丢失。电缆应尽可能短，因为电缆长度也决定了信号损失量（长度越长，损失越大）。

思科建议将高质量、低损耗的电缆与避雷器配合使用。

无线接入点接地

在所有安装中，安装无线接入点后，必须先将设备正确接地，然后才能连接电源线。


警告

此设备必须接地。切勿使接地导体失效，或者在没有正确安装接地导体的情况下操作此设备。如果您不能确定是否已正确接地，请联系合适的电路检测方面的权威人士或电工。声明 1024


警告

设备的安装必须符合本地和国家电气规范。声明 1074

无线接入点随附接地套件。

图 9. 无线接入点接地套件内容物

1

接地片

2

螺钉（2 个），M4 x 6 毫米

注
接地套件还包含管装的防氧化缓蚀剂。

要将无线接入点接地，请按以下步骤操作：

过程

步骤 1

使用压线钳将 6-AWG 接地线（接地套件中不含）压接到接地片上。

步骤 2

使用随附的螺钉将随附的接地片连接到无线接入点接地点。在接地片和无线接入点接地点之间涂敷随附的防氧化缓蚀剂。

1

AP 接地点

步骤 3

用 20-25 英寸磅的扭矩拧紧螺钉。

步骤 4

如果需要，剥开接地线的另一端，将其连接到可靠的接地，如接地杆或已接地柱杆上合适的接地点。接地线的长度不应超过 1 米，最好为 0.5 米。在接地接合部位涂敷随附的防氧化缓蚀剂。

为无线接入点供电

AP 支持以下电源：

  • 直流电源 – 24–48 VDC

  • 以太网供电 (PoE)

可以从内联馈电器或有适当供电的交换机端口通过 PoE 输入为 AP 供电。根据配置和管制范围，以全功率运行所需的电源为 802.3bt 或 UPOE。

有关详细信息，请参阅电源。

电源特性表

下表是 AP 电源特性表。

表 4. Cisco Catalyst IW9167E 大功率无线接入点电源特性表

电源输入

2.4 GHz 无线电

每路径功率 (dBm)

5 GHz 无线电

每路径功率 (dBm)

5 GHz/6 GHz 无线电

每路径功率 (dBm)

辅助无线电

GNSS

多千兆以太网

SFP

24-48V

4x4

24

4x4

24

4x4

17

是

是

最大 5G

是

802.3bt/UPOE

4x4

24

4x4

24

4x4

17

是

是

最大 5G

是

802.3at

2x2

23

2x2

23

2x2

17

是

是

最大 1G

是/1G

连接馈电器

AP 支持以下馈电器：

表 5. 支持的馈电器

电源

说明

AIR-PWRINJ-60RGD1=

额定功率为 60W 的室外馈电器，带北美交流插头

AIR-PWRINJ-60RGD2=

额定功率为 60W 的室外馈电器，全球版本，不带交流插头

IW-PWRINJ-60RGDMG=

额定功率为 60W 的室外馈电器，5GE

此馈电器通过以太网电缆为 AP 提供直流电压，支持使用端到端长度共 100 米（328 英尺）的以太网电缆从交换机连接到 AP。

如果您的 AP 使用可选的馈电器供电，请按照以下步骤完成安装：

过程

步骤 1

在将 PoE 应用到 AP 前，应确保 AP 已接地（请参阅无线接入点接地）。

步骤 2

将 CAT5e 或更高型号的以太网电缆从有线 LAN 网络连接到馈电器。

注



安装人员应负责确保，使用此类馈电器为 AP 供电符合本地和/或国家安全规定及电信设备标准。

步骤 3

在向 AP 供电前，确保天线已连接，且 AP 已接地。

步骤 4

在馈电器和 AP 的 PoE 输入连接器之间连接一根屏蔽室外额定以太网（CAT5e 或更高类别）电缆。

步骤 5

将以太网电缆连接到 AP 的 PoE 输入端口。

使用电缆密封套连接到直流电源端口

请按照以下步骤使用电缆密封套连接到直流电源端口：

SUMMARY STEPS

  1. 拆卸 PG13 电缆密封套，并按照下图所示的顺序在直流电缆上滑动装入各部件：
  2. 将 4P 连接器电缆插入机箱中的直流连接器。
  3. 将 PG13 主体（带垫圈）拧入机箱。
  4. 将护线套插入套圈，然后将其按入 PG13 主体。
  5. 将紧固螺母拧紧到 PG13 主体上，直至护线套压到直流电缆上。

DETAILED STEPS

步骤 1

拆卸 PG13 电缆密封套，并按照下图所示的顺序在直流电缆上滑动装入各部件：

1

直流电缆

4

护线套

2

垫圈

5

套圈

3

PG13 主体

6

紧固螺母

步骤 2

将 4P 连接器电缆插入机箱中的直流连接器。

步骤 3

将 PG13 主体（带垫圈）拧入机箱。

步骤 4

将护线套插入套圈，然后将其按入 PG13 主体。

步骤 5

将紧固螺母拧紧到 PG13 主体上，直至护线套压到直流电缆上。

1

使用电缆密封套连接了 SFP 端口

3

使用电缆密封套连接了直流电源端口

2

使用电缆密封套连接了 RJ-45 端口

使用 M12 适配器连接直流电源端口

请按照以下步骤使用 M12 适配器连接到直流电源端口：

开始之前

O 型圈与 M12 适配器分开发货。在将 M12 适配器安装到机箱之前，需要将 O 型圈放在适配器上。

图 10. 在 M12 适配器上安装 O 型圈

1

M12 适配器

2

O 型圈

3

在 M12 适配器上安装了 O 型圈

SUMMARY STEPS

  1. 确保 O 型圈位于 M12-PWR 适配器上。
  2. 将直流电源连接器插入机箱。将 M12-PWR 适配器按到机箱上，并确保未挤压电线。
  3. 将 M12-PWR 适配器外加螺钉拧入机箱。

DETAILED STEPS

步骤 1

确保 O 型圈位于 M12-PWR 适配器上。

步骤 2

将直流电源连接器插入机箱。将 M12-PWR 适配器按到机箱上，并确保未挤压电线。

1

直流连接器

3

外加螺钉

2

M12-PWR 适配器

步骤 3

将 M12-PWR 适配器外加螺钉拧入机箱。

1

使用 M12 适配器连接了 SFP 端口

3

使用 M12 适配器连接了直流电源端口

2

使用 M12 适配器连接了 RJ-45 端口

连接数据线

此 AP 支持通过以太网端口和小型封装热插拔 (SFP) 端口进行数据连接。

如果使用 SFP 端口通过光缆传输数据，则 AP 必须通过直流电源、电源适配器、PoE+ 电源或馈电器供电。

有关连接到以太网端口的详细信息，请参阅将以太网电缆连接到无线接入点。

有关连接到 SFP 端口的详细信息，请参阅连接到无线接入点的 SFP 端口。

将以太网电缆连接到无线接入点

使用电缆密封套或 M12-RJ45 适配器将以太网电缆连接到无线接入点。

使用电缆密封套连接到 RJ-45 端口

请按照以下步骤使用电缆密封套连接到 RJ-45 端口：

SUMMARY STEPS

  1. 拆卸 PG13 电缆密封套，并按照下图所示的顺序在 RJ-45 电缆上滑动装入各部件：
  2. 将 RJ-45 电缆插入机箱中的 RJ-45 连接器。
  3. 将 PG13 主体（带垫圈）拧入机箱。
  4. 将护线套插入套圈，然后将其按入 PG13 主体。
  5. 将紧固螺母拧紧到 PG13 主体上，直到护线套压到 RJ-45 电缆上。

DETAILED STEPS

步骤 1

拆卸 PG13 电缆密封套，并按照下图所示的顺序在 RJ-45 电缆上滑动装入各部件：

1

RJ-45 电缆

4

护线套

2

垫圈

5

套圈

3

PG13 主体

6

紧固螺母

步骤 2

将 RJ-45 电缆插入机箱中的 RJ-45 连接器。

步骤 3

将 PG13 主体（带垫圈）拧入机箱。

步骤 4

将护线套插入套圈，然后将其按入 PG13 主体。

步骤 5

将紧固螺母拧紧到 PG13 主体上，直到护线套压到 RJ-45 电缆上。

1

使用电缆密封套连接了 SFP 端口

3

使用电缆密封套连接了直流电源端口

2

使用电缆密封套连接了 RJ-45 端口

使用 M12 适配器连接到 RJ-45 端口

请按照以下步骤使用 M12 适配器连接到 RJ-45 端口：

SUMMARY STEPS

  1. 确保 O 型圈位于 M12 适配器上。
  2. 将 RJ-45 卡舌与机箱中的 RJ-45 连接器对齐，然后将 M12 适配器插入机箱。
  3. 将 M12 适配器外加螺钉拧入机箱。

DETAILED STEPS

步骤 1

确保 O 型圈位于 M12 适配器上。

1

M12 适配器

2

O 型圈

步骤 2

将 RJ-45 卡舌与机箱中的 RJ-45 连接器对齐，然后将 M12 适配器插入机箱。

1

RJ-45 卡舌

3

外加螺钉

2

M12-RJ45 适配器

步骤 3

将 M12 适配器外加螺钉拧入机箱。

1

使用 M12 适配器连接了 SFP 端口

3

使用 M12 适配器连接了直流电源端口

2

使用 M12 适配器连接了 RJ-45 端口

连接到无线接入点的 SFP 端口

使用电缆密封套或 M12-RJ45 适配器连接到 SFP 端口。


注

只有在重启后，系统才会检测到铜缆 SFP 或光纤 SFP。

使用电缆密封套连接到 SFP 端口

请按照以下步骤使用电缆密封套连接到 SFP 端口：

SUMMARY STEPS

  1. 将光纤 SFP 插入机箱。
  2. 拆卸光纤适配器，并按照下图所示的顺序在光缆上滑动装入各部件：
  3. 将光缆插入 SFP。
  4. 将适配器主体（带 O 型圈）拧入机箱。
  5. 将护线套插入套圈，然后将其按入适配器主体。
  6. 将紧固螺母拧紧到适配器主体上，直到护线套压到光缆上。

DETAILED STEPS

步骤 1

将光纤 SFP 插入机箱。

步骤 2

拆卸光纤适配器，并按照下图所示的顺序在光缆上滑动装入各部件：

1

光纤 SFP

5

护线套

2

光缆

6

套圈

3

O 型圈

7

紧固螺母

4

适配器主体

步骤 3

将光缆插入 SFP。

步骤 4

将适配器主体（带 O 型圈）拧入机箱。

步骤 5

将护线套插入套圈，然后将其按入适配器主体。

步骤 6

将紧固螺母拧紧到适配器主体上，直到护线套压到光缆上。

1

使用电缆密封套连接了 SFP 端口

3

使用电缆密封套连接了直流电源端口

2

使用电缆密封套连接了 RJ-45 端口

在 SFP 端口上使用 M12 适配器

M12 适配器只能与铜缆 SFP 配合使用，不支持与光纤 SFP 配合使用。

请按照以下步骤将 M12 适配器连接到 SFP 端口：

SUMMARY STEPS

  1. 将铜缆 SFP 插入机箱。
  2. 确保 O 型圈位于 M12 适配器和垫片上。
  3. 使用随附的螺钉（下图中的 2）将垫片固定到机箱上。
  4. 将 RJ-45 卡舌与机箱中的 RJ-45 连接器对齐，然后将 M12 适配器插入机箱。
  5. 将 M12 适配器外加螺钉拧入机箱（上图中的 4）。

DETAILED STEPS

步骤 1

将铜缆 SFP 插入机箱。

步骤 2

确保 O 型圈位于 M12 适配器和垫片上。

1

M12 适配器

2

O 型圈

1

垫片

2

O 型圈

步骤 3

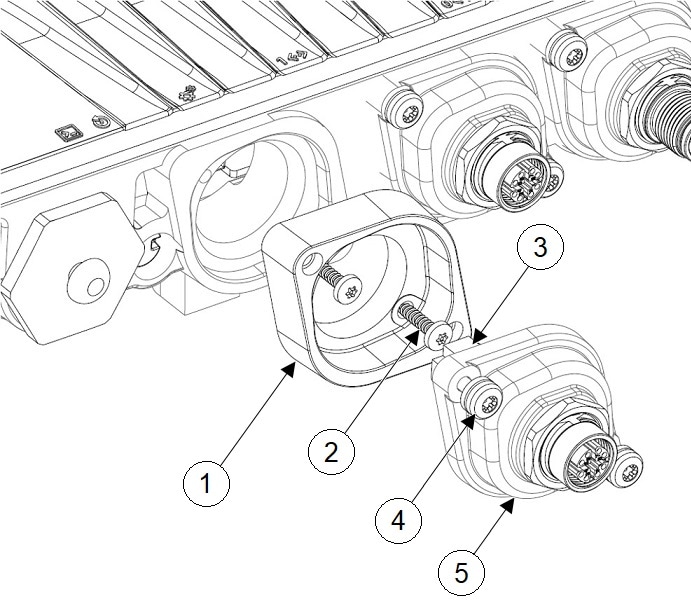

使用随附的螺钉（下图中的 2）将垫片固定到机箱上。

1

垫片

4

外加螺钉

2

垫片螺钉

5

M12-RJ45 适配器

3

RJ-45 卡舌

步骤 4

将 RJ-45 卡舌与机箱中的 RJ-45 连接器对齐，然后将 M12 适配器插入机箱。

步骤 5

将 M12 适配器外加螺钉拧入机箱（上图中的 4）。

1

使用 M12 适配器连接了 SFP 端口

3

使用 M12 适配器连接了直流电源端口

2

使用 M12 适配器连接了 RJ-45 端口
