Cisco Catalyst IW9167E 大功率无线接入点简介

Cisco Catalyst IW9167E 大功率无线接入点简介

Cisco Catalyst IW9167E 大功率无线接入点是一种三频 802.11ax (Wi-Fi 6) AP,可在组织实施流程和运营自动化时为任务关键型应用提供可靠的无线连接。它可以作为 Wi-Fi 6 或思科超可靠无线回传 (Cisco URWB) 设备运行。Wi-Fi 6 技术可为工业或室外场所提供更高的密度、吞吐量、能效和安全性,以及更多的信道。Cisco URWB 可提供超可靠无线连接,适用于移动资产或将网络扩展到难以部署光纤或光纤部署成本过高的位置。

Cisco Catalyst IW9167E 大功率无线接入点配备三个 4x4 无线电,采用 IP67 防护等级的大功率设计,并具有许多高级功能。

Cisco Catalyst IW9167E 大功率无线接入点产品手册中提供了 AP 特性和规格的完整列表。

Cisco Catalyst IW9167E 大功率无线接入点相关特性

Cisco Catalyst IW9167E 大功率无线接入点在基于 Cisco Catalyst 9800 无线控制器的产品上受支持,并具有以下特性:

  • 2 GB DDR4 内存,1 GB NAND 闪存

  • 三无线电、双频段支持:2.4 GHz 插槽 0、5 GHz 插槽 1 和 5 GHz 插槽 2

  • 最多支持 4 空间流的 4 x 4 MIMO

  • 8 个用于 Wi-Fi 的 N 型母头连接器、1 个用于 GNSS 的 TNC 型母头、多协议物联网无线电、辅助无线电、气压计

  • 蓝牙低功耗 (BLE) 无线电,可满足位置跟踪和寻路等物联网使用案例的需求

  • 运行模式 - Cisco URWB、WGB 或 AP

  • 1 个多千兆 (mGig) 铜缆以太网端口(支持 PoE,包括 IEEE 802.3at/bt、Cisco UPoE、100 Mbps/1 Gbps/2.5 Gbps/5 Gbps)

  • 1 个 SFP 接口 - 最高支持 10 Gbps



    对于 10G SFP 光纤模块,Cisco PID SFP-10G-LR10-I 可保证 IW9167EH 无线接入点的性能。


  • 用于网络和电源接口的可选 M12 适配器

  • 双电源输入选项 - PoE 输入和 24-48VDC

  • 防水和防尘 - IP 66/67

  • 抗冲击、抗振动和抗极端温度强化特性

  • 工作温度:-40°C 至 70°C(无阳光照射)。支持 -40°C 冷启动和 -50°C 宽工作温度范围。

连接器和端口

下图显示了 AP 上的可用端口。

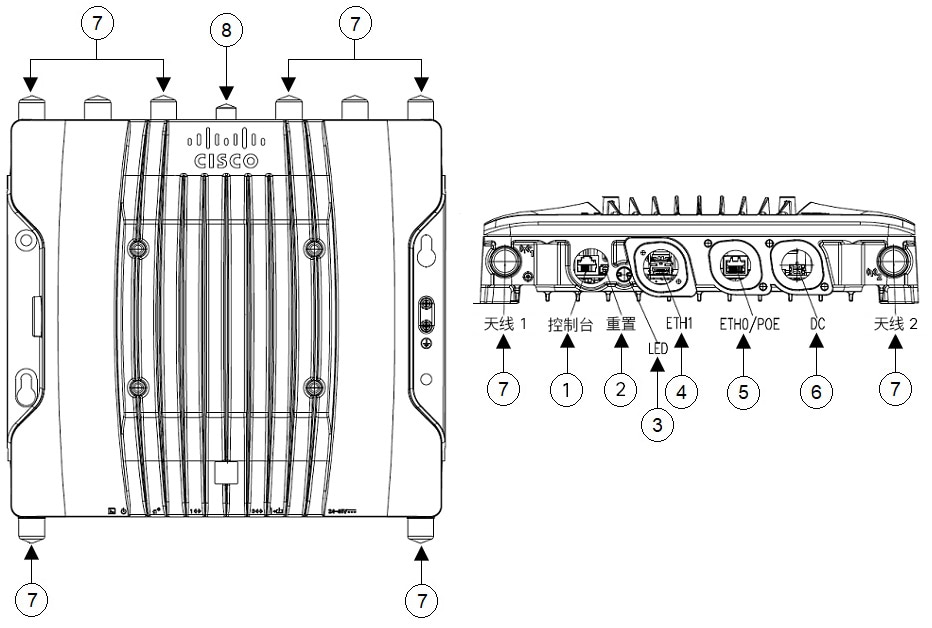

图 1. IW9167EH 连接器和端口

1

控制台端口 (RJ-45)

2

重置按钮

有关如何使用重置按钮的信息,请参阅使用重置按钮

3

状态 LED

4

SFP(铜缆)100M/1000M/10G 多千兆以太网/M12 X 编码或 SFP(光纤)1G/10G



使用 M12-RJ45 适配器的 M12 X 编码端口最高可支持 2.5G 的速率。

5

100M/1000M/2.5G/5G 多千兆以太网 (RJ-45)/M12 X 编码自感 PoE+ 输入 (802.3at/bt),UPOE 输入



使用 M12-RJ45 适配器的 M12 X 编码端口最高可支持 2.5G 的速率。

6

直流电源输入(Micro-Fit 或 M12 4 引脚 A 编码,使用 M12 适配器)

7

天线端口

8

GNSS 端口

用于直流电源的 4 引脚 Micro-Fit 连接器

下图显示了用于直流电源的 4 引脚 Micro-Fit 连接器。

图 2. 对接连接器:Molex Micro-Fit 43025-0400
图 3. 对接连接器前视图

Molex Micro-Fit 引脚

分配

引脚 1

黑色(- 负极端子)

引脚 2

未分配

引脚 3

白色(+ 正极端子)

引脚 4

未分配

M12-RJ45 适配器

M12-RJ45 适配器(Cisco PID:IW-ACC-M12ETH=)可用于支持 M12 X 编码连接器。



使用 M12-RJ45 适配器的 M12 X 编码端口最高可支持 2.5G 的速率。


图 4. M12-RJ45 适配器(Cisco PID:IW-ACC-M12ETH=)

下表显示了 M12-RJ45 适配器的引脚分配。

表 1. M12-RJ45 引脚分配

RJ45

信号

M12 X 编码

1

B1_DA+

1

2

B1_DA-

2

3

B1_DB+

3

6

B1_DB-

4

7

B1_DD+

5

8

B1_DD-

6

5

B1_DC-

7

4

B1_DC+

8

M12-PWR 适配器

M12-PWR 适配器(Cisco PID:IW-ACC-M12PWR=)可用于支持 M12 A 编码直流电源连接器。

图 5. M12-PWR 适配器(Cisco PID:IW-ACC-M12PWR=)

下表显示了 M12-PWR 适配器引脚分配。

表 2. M12-PWR 引脚分配

Micro-FIT 4P

电线

M12 A 编码

3

红色 (22 AWG)

1

2

N/C

2

1

黑色 (22 AWG)

3

4

N/C

4

电源

以下电源支持 Cisco Catalyst IW9167E 大功率无线接入点:

  • 直流电源:24 至 48 VDC

  • 以太网供电 (PoE):802.3at (PoE+)、802.3bt (PoE++)、思科通用型 PoE (Cisco UPOE)。有关详细信息,请参阅为无线接入点供电


警告


本装置只能连接到符合 IEC 60950 安全标准中安全超低压 (SELV) 要求的直流电源。声明 1033


电源适配器

Cisco Catalyst IW9167E 大功率无线接入点支持以下直流电源适配器:

  • PID:IW-PWRADPT-MFIT4P=:工作条件:-40°C 至 +65°C,60W。

馈电器

Cisco Catalyst IW9167E 大功率无线接入点支持以下馈电器:

  • IW-PWRINJ-60RGDMG=:工作条件:-40°C 至 +70°C。功率在 70°C 时降额 60W,在 65°C 时降额 65W。支持 100M/1G/2.5G/5G/10G 速率。

  • AIR-PWRINJ-60RGD1=:工作条件:-40°C 至 +50°C,60W。支持 10M/100M/1G 速率。

  • AIR-PWRINJ-60RGD2=:工作条件:-40°C 至 +50°C,60W。支持 10M/100M/1G 速率。


小心


根据美国国家电气规程 (NEC) 第 210 条的规定,当 AP 安装在室外或潮湿位置时,为 AP 供电的交流分支电路应配备接地故障保护装置 (GFCI)。

以太网 (PoE) 端口

AP 支持以太网上行链路端口(也用于 PoE-IN)。AP 上的以太网上行链路端口使用 RJ-45 连接器(具有防风雨功能)将 AP 链接到 100BASE-T、1000BASE-T、2.5G BASE-T 或 5G BASE-T 网络。以太网电缆用于发送和接收以太网数据,也可选择用其从馈电器或有适当供电的交换机端口提供线内电源。


提示


AP 可感知以太网和电源信号,并自动切换内部电路以匹配电缆连接。

以太网电缆必须是 5e 类 (CAT 5e) 室外屏蔽电缆或更好的电缆。要实现 5G 速率,需要使用 6A 类 (CAT 6A) 电缆。AP 可感知以太网和电源信号,并自动切换内部电路以匹配电缆连接。

SFP 选项


警告


1 类激光产品。声明 1008


可从工厂订购的光纤选项提供了光纤输入和输出功能。光纤数据通过单股光缆或双股光缆进行传输和接收,根据所用 SFP 端口,这些光缆使用以下 SFP 模块连接到无线接入点:

表 3. 支持的 SFP 型号

PID

距离

光纤/电缆

工作温度范围

GLC-SX-MM-RGD=

220-550 米

MMF

IND

GLC-LX-SM-RGD=

550 米/10 千米

MMF/SMF

IND

GLC-T-RGD=

100 米

CAT 5e

IND

SFP-10G-LR10-I

10 千米

SMF

IND

SFP-10G-T-X1

30m@10Gbps

CAT 6A/CAT 7

EXT

1 Cisco IOS XE 版本 17.9.3 不支持 SFP-10G-T-X。


SFP 模块不可热插拔。插入和拔出 SFP 模块时,需要手动重新加载 AP。


客户端数据使用支持光纤的交换机或控制器通过光纤连接传递到网络控制器。如需了解配置信息,请参阅所用交换机或控制器的控制器配置指南。

天线和无线电

Cisco Catalyst IW9167E 大功率无线接入点配置为:

  • IW9167EH-x

IW9167EH 无线接入点有八个 N 型母头连接器,用于支持多种天线选项,例如指定三个 SIA 端口上的自识别天线 (SIA)、双频天线和单频天线。要查看支持的天线及其工作频段的列表,请参阅支持的外接天线

支持的外接天线

下图显示了 IW9167EH 无线接入点的天线端口。

图 6. IW9167EH 无线接入点天线端口

1

端口 1

在 4x4、2x2 或 1x1 模式下支持 2.4 GHz 无线电。在 4x4 模式下支持 5 GHz 无线电。支持 SIA。

2

端口 2

在 4x4、2x2 模式下支持 2.4 GHz 无线电。在 4x4 模式下支持 5 GHz 无线电。

3

端口 3

在 4x4 模式下支持 2.4 GHz 无线电。在 4x4、2x2 模式下支持 5 GHz 无线电。

4

端口 4

在 4x4 模式下支持 2.4 GHz 无线电。在 4x4、2x2 或 1x1 模式下支持 5 GHz 无线电。支持低功耗蓝牙 (BLE) 无线电。支持 SIA。

5

端口 5

在 4x4、2x2、1x1 模式下支持 5 GHz 无线电。支持 SIA。

6

端口 6

在 4x4、2x2 模式下支持 5 GHz 无线电。

7

端口 7

在 4x4 模式下支持 5 GHz 无线电。

8

端口 8

在 4x4 模式下支持 5 GHz 无线电。



请勿将全向天线直接连接到端口 1-4 和端口 5-8。为避免 5 GHz 无线电之间的干扰,请使用同轴电缆并安装一组天线,使其与直接连接到机箱的天线垂直距离至少 3 英尺(1 米)。全向天线可以连接到端口 1-4 或 5-8,但不能同时连接到两个 5 GHz 无线电天线端口的任意组合。

如果将定向天线同时连接到两个 5 GHz 无线电,请让它们垂直间隔至少 10 英尺(3 米),或者水平间隔至少 5 英尺(1.5 米),并且主波束的朝向至少相隔 90 度。


支持的 Wi-Fi 天线

下表显示了 IW9167EH 无线接入点支持的外接 Wi-Fi 天线。

表 4. 支持的 Wi-Fi 天线

PID

天线增益 (dBi)

连接器

天线名称

2.4 GHz

4.9 GHz

5 GHz

IW-ANT-OMV-2567-N=

4

7

7

N 型公头

2.4/5 GHz 三频全向偶极天线,垂直极化,自识别

IW-ANT-OMH-2567-N=

4

7

7

N 型公头

2.4/5 GHz 三频全向偶极天线,水平极化,自识别

AIR-ANT2547V-N=

4

7

N 型公头

Cisco Aironet 双频全向偶极天线(白色)

AIR-ANT2547VG-N=

4

7

N 型公头

Cisco Aironet 双频全向偶极天线(灰色)

AIR-ANT2547VG-NS=

4

7

N 型公头

Cisco Aironet 双频全向偶极天线(灰色),自识别

AIR-ANT2568VG-N=

6

8

N 型公头

Cisco Aironet 双频全向偶极天线(灰色)

AIR-ANT2568VG-NS=

6

8

N 型公头

Cisco Aironet 双频全向偶极天线(灰色),自识别

AIR-ANT2480V-N=

8

N 型公头

Cisco Aironet 2.4 GHz 8 dBi 全向偶极天线

AIR-ANT5180V-N=

7

8

N 型公头

Cisco Aironet 5 GHz 8 dBi 全向偶极天线

AIR-ANT2588P4M-NS=

9.1 (V)、7.1 (H)

9.6 (V)、7.8 (H)

N 型母头(4 个)

Cisco Aironet 2.4/5 GHz 8 dBi 4 元件双极化贴片天线,自识别

AIR-ANT2413P2M-N=

13

N 型公头(2 个)

Cisco Aironet 2.4 GHz 13 dBi 双端口双极化定向板状天线

AIR-ANT5114P2M-N=

13

N 型公头(2 个)

Cisco Aironet 5 GHz 13 dBi 双端口双极化定向板状天线

AIR-ANT2513P4M-N=

13

13

N 型母头(4 个)

Cisco Aironet 四端口双频极化分集定向板状天线

AIR-ANT2513P4M-NS=

13

13

N 型母头(4 个)

Cisco Aironet 四端口双频极化分集定向板状天线,自识别

有关任何上述天线的安装说明和详细信息,请参阅 Cisco.com 上的天线产品手册,或参阅以下天线指南:

在安装天线时,请按照所有安全预防措施操作。有关安全信息,请参阅安装天线时的安全预防措施

支持的 URWB 天线

表 5. 支持的 URWB 天线

PID

天线增益 (dBi)

连接器

天线名称

2.4 GHz

4.9 GHz

5 GHz

IW-ANT-OMM-53-N=

3

3

N 型母头

5 GHz 全向多极化天线

IW-ANT-PNL-59-N=

9

N 型母头(2 个)

5 GHz 双端口双倾斜 +/-45 度极化定向板状天线

IW-ANT-SKS-514-Q=

14

14

QMA 型母头(2 个)

5 GHz 定向鲨鱼鳍天线,双倾斜 +/-45 度极化

IW-ANT-SKD-513-Q=

13

13

QMA 型母头(2 个)

5 GHz 双向鲨鱼鳍天线,双倾斜 +/-45 度极化

IW-ANT-H90-510-N=

9.6

N 型母头(2 个)

5 GHz 双端口双极化喇叭天线

FLMESH-HW-ANT-28

19.5

N 型母头(2 个)

5 GHz 双端口双倾斜极化定向板状天线

支持的 GNSS 天线

下表显示了 IW9167EH 无线接入点支持的外接 GNSS 天线。

表 6. 支持的 GNSS 天线

PID

支持的频率

连接器

说明

ANT-GNSS-OUT-TNC=

1560 - 1608 MHz

TNC 型公头

室外有源 GNSS 天线(带 15 英尺集成电缆)
