安装概览

安装前检查和安装指南

在安装和部署无线接入点之前，建议您进行现场勘测（或使用站点规划工具）以确定安装无线接入点的最佳位置。

您将获得有关可用的无线网络的以下信息：

  • 无线接入点位置

  • 无线接入点安装选项：垂直或水平壁式安装或 DIN 导轨安装

  • 无线接入点电源选项：使用以下任一选项为 AP 供电：

    • 直流电源输入

    • 思科批准的馈电器

    • 802.3at (PoE+)、802.3bt 以及思科通用型 PoE (Cisco UPOE)

  • 工作温度：-40°C 至 +70°C（-40°F 至 +158°F）（在空气静止的情况下）。

  • 使用控制台端口进行控制台访问

    建议您使用长度不超过一米的控制台电缆。


    注
    如果使用未端接的控制台电缆（未插入任何设备或终端）或长度超过一米的控制台电缆，则 AP 在启动时可能会遇到问题。

建议制作显示无线接入点位置的站点地图，以便您可以记录每个位置的设备 MAC 地址，并将其提供给规划或管理您的无线网络的人员。

安装无线接入点

本部分介绍如何安装 AP。


注

安装 AP 的人员必须了解无线 AP、桥接技术和接地方法。

IW9165E AP 可以垂直或水平安装，可以安装到墙壁或其他平面上，也可以安装到 DIN 导轨上。

可以使用 AP 底部的安装孔将 AP 直接安装到您自己的安装支架中。

下图提供了安装孔布局和尺寸（英寸）。

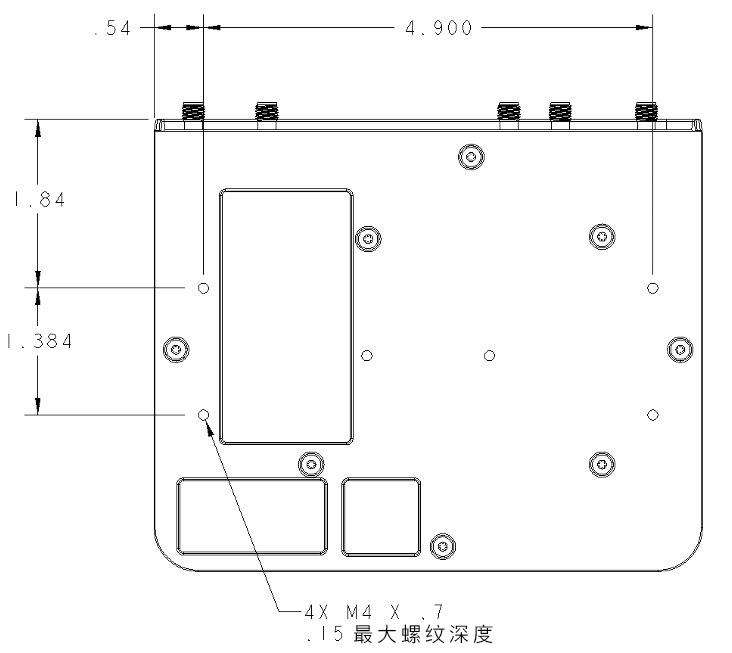

图 1. AP 底部安装孔的尺寸

壁式安装

壁式安装套件包含以下物品：

  • 安装支架（2 个）

  • 安装螺钉（4 个）M4 x 6 毫米


提示
选择无线接入点的壁式安装位置时，请考虑电缆限制和墙壁结构，并提前考虑合适的天线位置。

警告

在开始安装之前，请仔细阅读壁式安装说明。硬件使用不当或未遵循正确程序可能会使人员陷入危险并对系统造成损坏。声明 1094


警告

除靠墙或 DIN 导轨安装的一侧外，设备的所有侧面都需要至少留出 1 英寸的间隙，以确保气流通畅。

要将无线接入点安装在墙壁或其他平面上，请按照以下步骤操作：

过程

步骤 1

将安装支架固定到无线接入点的底部。

图 2. IW9165E 安装支架

1

安装支架

2

套件中的 M4 螺钉

3

安装孔

步骤 2

将安装支架 (1 ) 与安装孔 (3 ) 对齐，使支架上较大的孔从无线接入点上伸出。

步骤 3

使用十字头螺丝刀，用随附的四个 M4 螺钉 (2 ) 将支架固定到无线接入点上。用 12-15 英寸磅的扭矩拧紧。

图 3. 固定了安装支架后的 IW9165E

步骤 4

使用随附的支架将无线接入点安装在足以承受设备重量的合适墙壁结构中。有关将支架固定到无线接入点的安装孔的尺寸，请参阅下图。

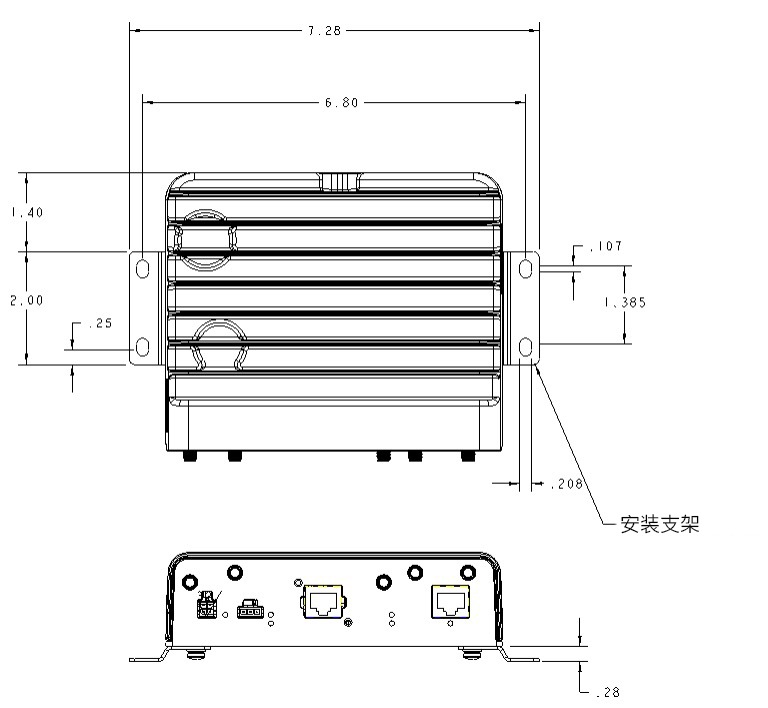

图 4. 壁装孔尺寸以及固定了安装支架后的整体尺寸

步骤 5

布线时，应避免对连接器或安装硬件施加压力。

安装 DIN 导轨

DIN 导轨套件需单独订购。


注
DIN 导轨可以按水平或垂直两种不同的方向安装在 IW9165E 上。

警告
除靠墙或 DIN 导轨安装的一侧外，设备的所有侧面都需要至少留出 1 英寸的间隙，以确保气流通畅。

要将 DIN 导轨支架固定到 IW9165E 上，请按以下步骤操作：

在无线接入点上安装 DIN 导轨支架

过程

步骤 1

首先，将 DIN 导轨支架固定到无线接入点的背面。DIN 导轨支架可以固定到无线接入点的底部或背面。对于背面安装，有两种固定支架的方式。

步骤 2

使用套件中提供的两个螺钉将 DIN 安装支架固定到无线接入点。将支架放置在与您的方向对应的两个安装孔上。用 12-15 英寸磅的扭矩将支架拧到无线接入点上。

图 5. 固定 DIN 导轨支架

1

DIN 安装支架

2

套件中的 M4 螺钉

3

安装孔

步骤 3

将支架固定到无线接入点后，即可将其安装到 DIN 导轨上。

图 6. DIN 导轨支架安装在底部
图 7. DIN 导轨支架安装在背面

将支架固定到 DIN 导轨上

要将 IW9165E 带支架一起固定到 DIN 导轨上，请按以下步骤操作：

过程

步骤 1

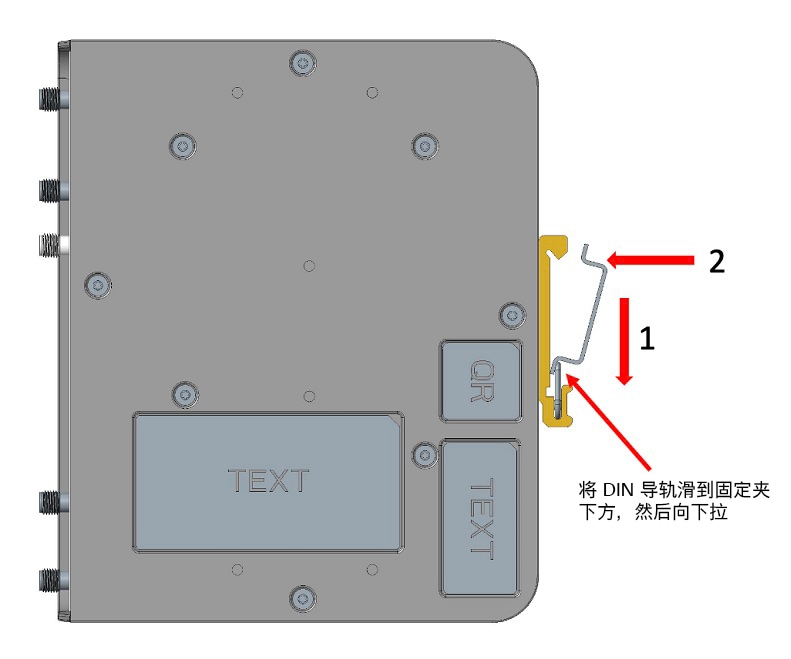

定位无线接入点，使 DIN 固定夹的下边缘和弹簧（位于 DIN 导轨支架底部内）与 DIN 导轨的底部接合。

步骤 2

向上推动 AP，使 DIN 固定夹的弹簧压在 DIN 导轨的下段，然后旋转 AP，使 DIN 固定夹的上钩夹住 DIN 导轨的上段。

图 8. 支架已固定到 DIN 导轨上

1

DIN 导轨支架

2

DIN 导轨

注



将装置固定到导轨上的步骤在两个方向上是相同的。

注



要从 DIN 导轨上拆下路由器，只需按相反的步骤操作即可。

无线接入点接地

在所有安装中，安装无线接入点后，必须先将设备正确接地，然后才能连接电源线。


警告

此设备必须接地。切勿使接地导体失效，或者在没有正确安装接地导体的情况下操作此设备。如果您不能确定是否已正确接地，请联系合适的电路检测方面的权威人士或电工。声明 1024


警告

设备的安装必须符合本地和国家电气规范。声明 1074

无线接入点随附接地套件。

图 9. 无线接入点接地套件内容物

1

接地片

2

6-32 螺钉（2 个）

注
接地套件还包含管装的防氧化缓蚀剂。

要将无线接入点接地，请按以下步骤操作：

过程

步骤 1

使用压线钳将 6-AWG 接地线（接地套件中不含）压接到接地片上。

步骤 2

使用随附的螺钉将随附的接地片连接到无线接入点接地点。在接地片和无线接入点接地点之间涂敷随附的防氧化缓蚀剂。

1

6-32 螺钉

2

接地片

3

AP 接地点

步骤 3

用 12-15 英寸磅的扭矩拧紧螺钉。

步骤 4

如果需要，剥开接地线的另一端，将其连接到可靠的接地，如接地杆或已接地柱杆上合适的接地点。接地线的长度不应超过 1 米，最好为 0.5 米。在接地接合部位涂敷随附的防氧化缓蚀剂。

为无线接入点供电

AP 支持以下电源：

  • 直流电源 – 24–48 VDC

  • 以太网供电 (PoE)

可以从内联馈电器或有适当供电的交换机端口通过 PoE 输入为 AP 供电。根据配置和管制范围，以全功率运行所需的电源为 802.3bt 或 UPOE。

有关详细信息，请参阅电源。

电源特性表

下表是 AP 电源特性表。

表 1. Cisco Catalyst IW9165E 特性表

电源输入

5G 无线电

5G/6G 无线电

GNSS

多千兆以太网

RJ45 1G

24-48V

2x2

2x2

是

最大 2.5G

是

802.3at

2x2

2x2

是

最大 2.5G

是

802.3af

1x1

1x1

是

最大 1G

否

连接馈电器

AP 支持以下馈电器：

表 2. 支持的馈电器

电源

说明

IW-PWRINJ-60RGDMG=

额定功率为 60W 的室外馈电器，5GE

此馈电器通过以太网电缆为 AP 提供直流电压，支持使用端到端长度共 100 米（328 英尺）的以太网电缆从交换机连接到 AP。

如果您的 AP 使用可选的馈电器供电，请按照以下步骤完成安装：

过程

步骤 1

在将 PoE 应用到 AP 前，应确保 AP 已接地（请参阅无线接入点接地）。

步骤 2

将 CAT5e 或更高型号的以太网电缆从有线 LAN 网络连接到馈电器。

注



安装人员应负责确保，使用此类馈电器为 AP 供电符合本地和/或国家安全规定及电信设备标准。

步骤 3

在向 AP 供电前，确保天线已连接，且 AP 已接地。

步骤 4

在馈电器和 AP 的 PoE 输入连接器之间连接一根屏蔽室外额定以太网（CAT5e 或更高类别）电缆。

步骤 5

将以太网电缆连接到 AP 的 PoE 输入端口。

将直流电源线连接到无线接入点

请按照以下步骤将直流电源线连接到无线接入点：

过程

步骤 1

在将直流电源连接到无线接入点前，应确保无线接入点已接地（请参阅无线接入点接地）。

步骤 2

如下图所示，将 4 引脚 Micro-Fit 连接器电缆插入机箱的直流连接器。

1

直流连接器

2

4 引脚 Micro-Fit 直流连接器

注



有关 4 引脚 Micro-Fit 连接器的引脚分配，请参阅用于直流电源的 4 引脚 Micro-Fit 连接器。

步骤 3

在向无线接入点供电前，确保天线已连接到无线接入点。

将以太网电缆连接到无线接入点

使用电缆密封套或 M12-RJ45 适配器将以太网电缆连接到无线接入点。

将以太网电缆连接到无线接入点

请按照以下步骤将以太网电缆连接到 RJ-45 端口：

过程

步骤 1

切断馈电器电源，并确保无线接入点的所有电源均已关闭。

步骤 2

将 RJ-45 电缆连接器插入无线接入点上的以太网端口，如下图所示：

1

RJ-45 端口

2

RJ-45 电缆

步骤 3

在向无线接入点供电前，确保天线已连接到无线接入点。

使用 M12 适配器连接到 RJ-45 端口

请按照以下步骤使用 M12 适配器连接到 RJ-45 端口：

过程

步骤 1

确保 O 型圈位于 M12 适配器和垫片上。

1

M12 适配器

2

O 型圈

1

垫片

2

O 型圈

步骤 2

使用随附的螺钉（下图中的 4）将垫片固定到机箱上。用 5-7 英寸磅的扭矩将垫片拧到无线接入点上。

1

M12-RJ45 适配器

2

外加螺钉

3

RJ45 插头

4

M3 螺钉

5

垫片

步骤 3

将 RJ45 插头与机箱中的 RJ-45 连接器对齐，然后将 M12 适配器插入机箱。

步骤 4

将 M12 适配器外加螺钉拧入机箱（下图中的 2）。用 15-20 英寸磅的扭矩将 M12 适配器拧到垫片和机箱上。

1

M12-RJ45 适配器

2

外加螺钉

3

垫片
