Cisco Catalyst IW9165E 加固型无线接入点和无线客户端（以下简称 IW9165E）旨在为移动的车辆和机器提供超可靠的无线连接。IW9165E 采用思科超可靠无线回传 (Cisco URWB) 技术，可实现高可用性、低延迟、零丢包和无缝切换。

IW9165E 还可以作为 Wi-Fi 客户端在工作组网桥 (WGB) 模式和通用 WGB (uWGB) 模式下运行，在 WGB 模式下连接到思科无线接入点基础设施，在 uWGB 模式下连接到第三方无线接入点基础设施。这两种模式都有助于将 WGB 后面的有线客户端桥接到基础设施端的无线接入点。

Cisco Catalyst IW9165 系列产品手册中提供了 AP 特性和规格的完整列表。

Cisco Catalyst IW9165E 相关特性

Cisco Catalyst IW9165E 加固型无线接入点和无线客户端具有以下特性：

  • 1 个 100M/1000M/2.5G 多千兆以太网 (RJ45)/M12 X 编码自感 PoE+ 输入 (802.3af/at)，Cisco UPOE 输入

  • 1 个 100M/1000M/1G (RJ45)

  • 双无线电架构

    • 5 GHz 2x2 无线电：20、40 和 80 MHz 信道

    • 5/6 GHz 2x2 无线电：20、40、80 和 160 MHz 信道（6 GHz 的可用性取决于国家/地区的批准情况）

  • 外置天线 - 4 个 RP-SMA

  • 1 个 SMA GNSS 天线端口 - 一个内置 GNSS（全球导航卫星系统）接收器用于提供坐标来跟踪无线接入点的位置。

  • 1 个 GPIO 端口 - 一个 3 引脚 GPIO（通用输入输出）支持外部触点控制。

  • 管理控制台端口 (RJ45)

  • 双电源输入 - PoE 输入 802.3af、802.3at (PoE+)、POE+ 和 24-48VDC

  • 双安装选项 - DIN 导轨和壁式安装

  • IP30，EN50155

  • 多色系统 LED、接收信号强度指示灯 (RSSI) LED、端口 LED

  • 重置按钮

连接器和端口

下图显示了 IW9165E 右侧面板上的可用端口。

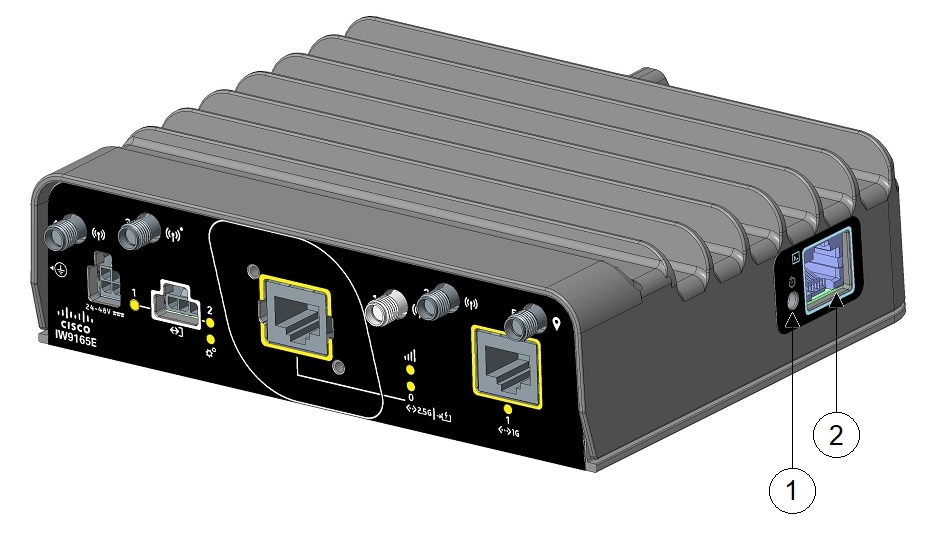

图 1. IW9165E 右侧面板

1

重置按钮

2

控制台端口 (RJ-45)

下图显示了 AP 前面板上的可用端口。

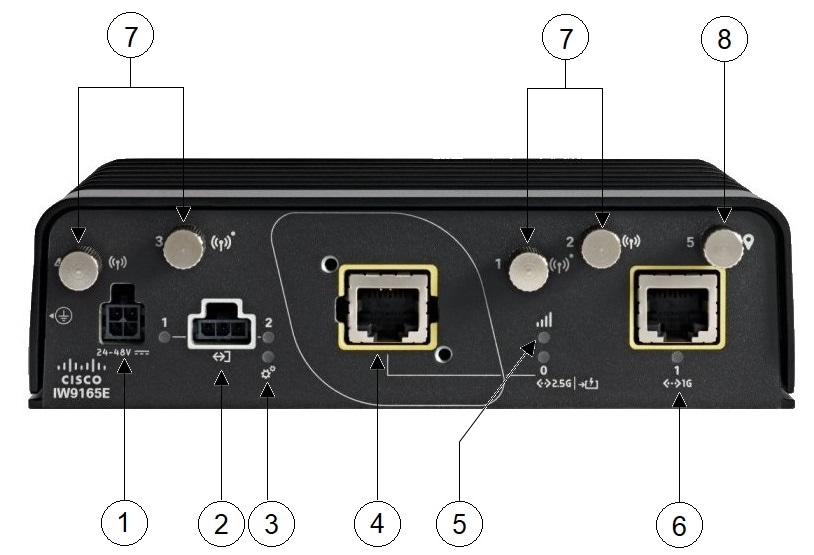

图 2. IW9165E 前面板

1

直流电源输入

5

RSSI 状态 LED

2

2 个 GPIO + 1 个返回接口（数字 I/O）

注



未来的软件版本将支持数字 I/O。

6

100M/1000M/1G (RJ45)

3

系统状态 LED

7

天线端口

  • 天线 1：5 GHz 和物联网无线电

  • 天线 2：5 GHz

  • 天线 3 和 4：5/6 GHz

4

100M/1000M/2.5G 多千兆以太网 (RJ45)/M12 X 编码自感 PoE+ 输入 (802.3af/at)，Cisco UPOE 输入

8

GNSS 端口

数字 I/O 连接器

数字 I/O 连接器有 2 个 GPIO 接口和 1 个返回接口。数字 I/O 支持干触点。

干触点与电压源隔离（或“无电压”），具有嵌入式继电器功能（NPN 晶体管），通常用于指示事件。例如：打开/关闭、警报。

下图显示了该连接器。


注
数字 I/O 的默认状态为输入，集电极开路为开路（关断）。
图 3. 数字 I/O 连接器

数字 I/O 的引脚分配如下表所示。

表 1. 数字 I/O 引脚分配

引脚编号

名称

方向

说明

1

DIO1

I/O

数字 IO 1 接口

2

返回

返回

数字 IO 通用返回接口

3

DIO2

I/O

数字 IO 2 接口

数字输入和输出规格如下表所示。

数字输入规格被视为“干触点”。

表 2. 数字输入规格

规格

最小值

最大值

单位

高输入电压

2.5

60

伏特

低输入电压

—

1.2

伏特

输入电流

—

12

1

mA

1 电流从端子流出，但它是输入，即拉电流。电流在输出端流动，即灌电流。
表 3. 数字输出规格

规格

最小值

最大值

单位

备注

高输出电压

2.5

—

伏特

无外部电压。

低输出电压

—

0.4

伏特

无外部电压。

内部上拉电阻

220 – 1%

220 + 1%

欧姆

—

内部上拉电压

—

3

伏特

—

外部上拉电压

3.3

60

伏特

需要使用外部电阻以将电流限制在 100mA 以内。

灌电流

—

100

mA

—

数字 I/O 的常见特性包括：

  • 端子上最高可承受 60V 的电压。

  • 反向电压保护，不会对设备造成损坏。

  • 数字输入和输出可以共存于不同的信道。

  • LED 指示灯：可调配，亮起：活动，熄灭：非活动。

  • 电气隔离：2000 VDC。

  • 4kV 浪涌保护 (IEC 61000-4-5)。

用于直流电源的 4 引脚 Micro-Fit 连接器

下图显示了用于直流电源的 4 引脚 Micro-Fit 连接器。

图 4. 对接连接器前视图

Molex Micro-Fit 引脚

分配

引脚 1

黑色（- 负极端子）

引脚 2

未分配

引脚 3

白色（+ 正极端子）

引脚 4

未分配

M12-RJ45 适配器

M12-RJ45 适配器（Cisco PID：IW-ACC-M12ETH=）可用于支持 M12 X 编码连接器。


注

使用 M12-RJ45 适配器的 M12 X 编码端口最高可支持 2.5G 的速率。

注

使用 M12 适配器时，需要使用 M12 垫片（Cisco PID：IW-ACC-M12SPCR2=）。

图 5. M12-RJ45 适配器（Cisco PID：IW-ACC-M12ETH=）

下表显示了 M12-RJ45 适配器的引脚分配。

表 4. M12-RJ45 引脚分配

RJ45

信号

M12 X 编码

1

B1_DA+

1

2

B1_DA-

2

3

B1_DB+

3

6

B1_DB-

4

7

B1_DD+

5

8

B1_DD-

6

5

B1_DC-

7

4

B1_DC+

8

电源

以下电源支持 IW9165E：

  • 直流电源：24 至 48 VDC

  • 以太网供电 (PoE)：802.3at (PoE+)、802.3bt (PoE++)、思科通用型 PoE (Cisco UPOE)。


警告

本装置只能连接到符合 IEC 60950 安全标准中安全超低压 (SELV) 要求的直流电源。声明 1033

电源适配器

IW9165E 支持以下直流电源适配器：

  • PID：IW-PWRADPT-MFIT4P=：工作条件：-40°C 至 +65°C，60W。

馈电器

IW9165E 支持以下馈电器：

  • IW-PWRINJ-60RGDMG=：工作条件：-40°C 至 +70°C。功率在 70°C 时降额 60W，在 65°C 时降额 65W。支持 100M/1G/2.5G/5G/10G 速率。


小心
根据美国国家电气规程 (NEC) 第 210 条的规定，当 AP 安装在室外或潮湿位置时，为 AP 供电的交流分支电路应配备接地故障保护装置 (GFCI)。

以太网 (PoE) 端口

AP 支持以太网上行链路端口（也用于 PoE-IN）。AP 上的以太网上行链路端口使用 RJ-45 连接器将 AP 连接到 100BASE-T、1000BASE-T 或 2.5G BASE-T 网络。以太网电缆用于发送和接收以太网数据，也可选择用其从馈电器或有适当供电的交换机端口提供线内电源。


提示
AP 可感知以太网和电源信号，并自动切换内部电路以匹配电缆连接。

以太网电缆必须是 5e 类 (CAT 5e) 屏蔽电缆或更好的电缆。AP 可感知以太网和电源信号，并自动切换内部电路以匹配电缆连接。

天线和无线电

Cisco Catalyst IW9165E 加固型无线接入点和无线客户端配置为：

  • IW9165E-x

IW9165E 无线接入点有四个 RP-SMA 插孔连接器，用于支持多个天线选项，例如指定的两个 SIA 端口上的自识别天线 (SIA)、双频天线和单频天线。要查看支持的天线及其工作频段的列表，请参阅支持的外接天线。

支持的外接天线

下图显示了 IW9165E 无线接入点的天线端口。

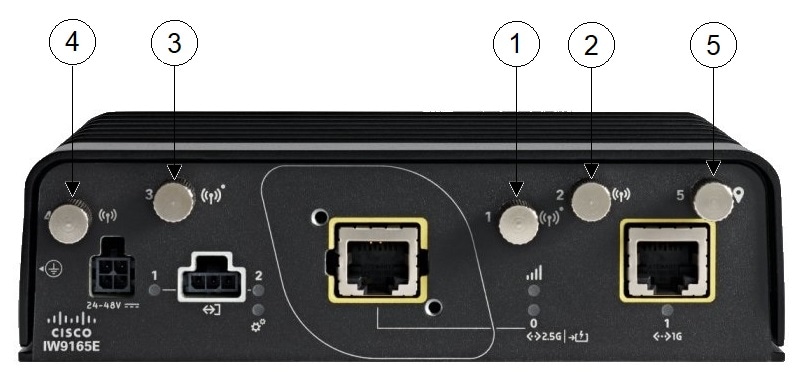

图 6. IW9165E 天线端口

1

端口 1

在 2x2 模式下支持 5 GHz。

支持低功耗蓝牙 (BLE) 无线电。

支持 SIA。

4

端口 4

在 2x2 模式下支持 5/6 GHz 无线电。

2

端口 2

在 2x2 模式下支持 5 GHz 无线电。

5

GNSS 端口

3

端口 3

在 2x2 模式下支持 5/6 GHz 无线电。

支持 SIA。

注

如果全向天线连接到任一无线电，则每个无线电的天线必须垂直间隔至少 3 英尺（1 米），以避免两个无线电之间发生干扰。

如果定向天线同时连接到两个无线电，请让它们垂直间隔至少 10 英尺（3 米），或者水平间隔至少 5 英尺（1.5 米），并且主波束的朝向至少相隔 90 度。

如果两个独立全向天线连接到任一无线电的两个端口（端口 1 和 2 或端口 3 和 4），则让它们间隔至少 2.5 英寸（6 厘米），以实现最佳性能。

支持的 Wi-Fi 天线

下表显示了 IW9165E 支持的外接 Wi-Fi 天线。

表 5. 支持的 Wi-Fi 天线

PID

天线增益 (dBi)

连接器

天线名称

2.4 GHz

 4.9 GHz

5 GHz

IW-ANT-PNL-515-N=

—

15

15

N 型母头（2 个）

思科 5 GHz 15 dBi 双端口极化分集定向板状天线

IW-ANT-OMV-2567-N=

4

7

7

N 型公头

2.4/5 GHz 三频全向偶极天线，垂直极化，自识别

IW-ANT-OMH-2567-N=

4

7

7

N 型公头

2.4/5 GHz 三频全向偶极天线，水平极化，自识别

AIR-ANT2547V-N=

4

—

7

N 型公头

Cisco Aironet 双频全向偶极天线（白色）

AIR-ANT2547VG-N=

4

—

7

N 型公头

Cisco Aironet 双频全向偶极天线（灰色）

AIR-ANT2547VG-NS=

4

—

7

N 型公头

Cisco Aironet 双频全向偶极天线（灰色），自识别

AIR-ANT2568VG-N=

6

—

8

N 型公头

Cisco Aironet 双频全向偶极天线（灰色）

AIR-ANT2568VG-NS=

6

—

8

N 型公头

Cisco Aironet 双频全向偶极天线（灰色），自识别

AIR-ANT5180V-N=

—

7

8

N 型公头

Cisco Aironet 5 GHz 8 dBi 全向偶极天线

AIR-ANT2588P4M-NS=

9.1 (V)、7.1 (H)

—

9.6 (V)、7.8 (H)

N 型母头（4 个）

Cisco Aironet 2.4/5 GHz 8 dBi 4 元件双极化贴片天线，自识别

AIR-ANT5114P2M-N=

—

—

13

N 型公头（2 个）

Cisco Aironet 5 GHz 13 dBi 双端口双极化定向板状天线

AIR-ANT2513P4M-N=

13

—

13

N 型母头（4 个）

Cisco Aironet 四端口双频极化分集定向板状天线

AIR-ANT2513P4M-NS=

13

—

13

N 型母头（4 个）

Cisco Aironet 四端口双频极化分集定向板状天线，自识别

有关任何上述天线的安装说明和详细信息，请参阅 Cisco.com 上的天线产品手册，或参阅以下天线指南：

在安装天线时，请按照所有安全预防措施操作。有关安全信息，请参阅安装天线时的安全预防措施。

支持的 URWB 天线

下表显示了 IW9165E 支持的 URWB 天线。

表 6. 支持的 URWB 天线

PID

天线增益 (dBi)

连接器

天线名称

2.4 GHz

 4.9 GHz

5 GHz

IW-ANT-OMM-53-N=

—

3

3

N 型母头

5 GHz 全向多极化天线

IW-ANT-PNL-59-N=

—

—

9

N 型母头（2 个）

5 GHz 双端口双倾斜 +/-45 度极化定向板状天线

IW-ANT-SKS-514-Q=

—

14

14

QMA 型母头（2 个）

5 GHz 定向鲨鱼鳍天线，双倾斜 +/-45 度极化

IW-ANT-SKD-513-Q=

—

13

13

QMA 型母头（2 个）

5 GHz 双向鲨鱼鳍天线，双倾斜 +/-45 度极化

支持的 GNSS 天线

下表显示了 IW9165E 支持的外接 GNSS 天线。

表 7. 支持的 GNSS 天线

PID

支持的频率

连接器

说明

ANT-GNSS-OUT-TNC=

1560 - 1608 MHz

TNC 型公头

室外有源 GNSS 天线（带 15 英尺集成电缆）

IW-ANT-GNSS-SMA=

1559 - 1610 MHz

SMA 型公头

室内/室外有源 GNSS 天线（带 10 英尺集成电缆）
