壁式安装或柱式安装
本节介绍无线接入点物理安装的操作说明。安装无线接入点的人员必须了解无线接入点和桥接技巧及接地方法。
小心 |
在任何墙体表面安装无线接入点的所有安装方法都需要经由当地辖区的同意。 |
安装选项
Cisco Catalyst IW6300 大功率系列无线接入点使用柱式安装套件 (IOT-ACCPMK) 进行安装,该套件可用于柱式或壁式安装。
警告 |
仅允许经过培训的合格人员安装、更换或维修本设备。声明 1030 |
警告 |
设备的安装必须符合本地和国家电气规范。声明 1074 |
请参考以下各节,了解安装的详细信息:
无线接入点安装定位
Cisco Catalyst IW6300 大功率系列无线接入点只能天线端口朝上地垂直安装。如果希望天线朝下,应当使用延伸架支架套件 (IOT-ACCPMK-LB=)。任何其他安装方向都会对满足安全和危险场所合规性所需的 IP66/67 和类型 4X 入口防护等级造成损害。
无线接入点的系统 LED 正面朝下,前盖朝外。这样可让位于无线接入点下方的人看到 LED,而且 I/O 接口位于底部,可以在端口未充分密封的情况下最大限度地防水。
注 |
全向天线是垂直极化的,因此,应垂直安装。 |

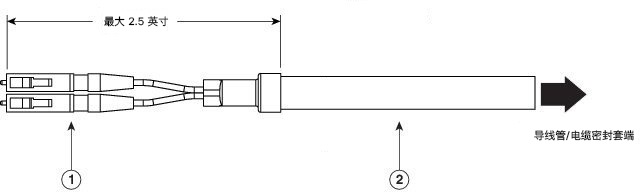

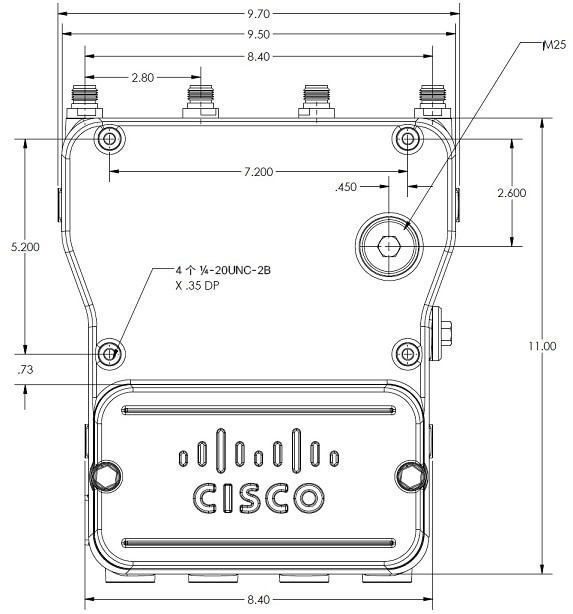

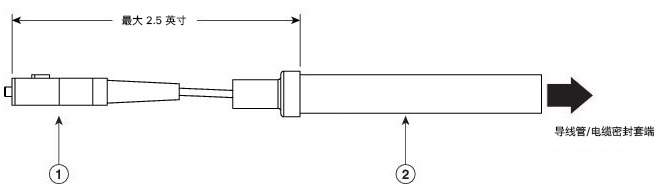

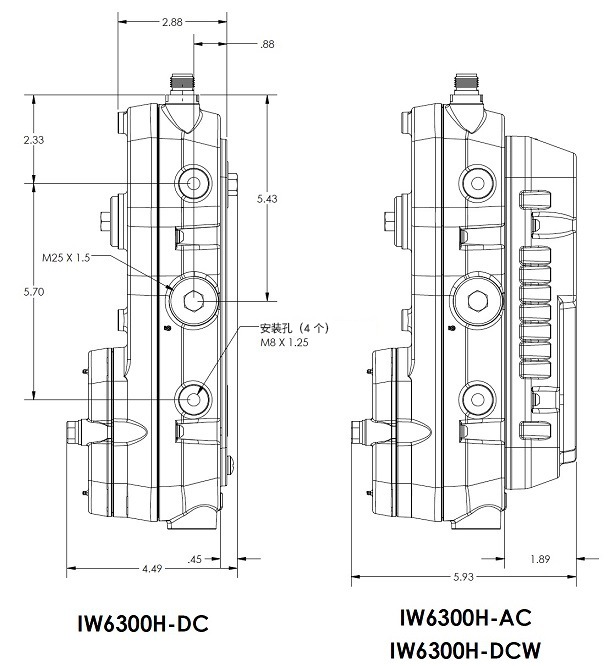

下图显示了无线接入点的尺寸:
在壁上安装无线接入点

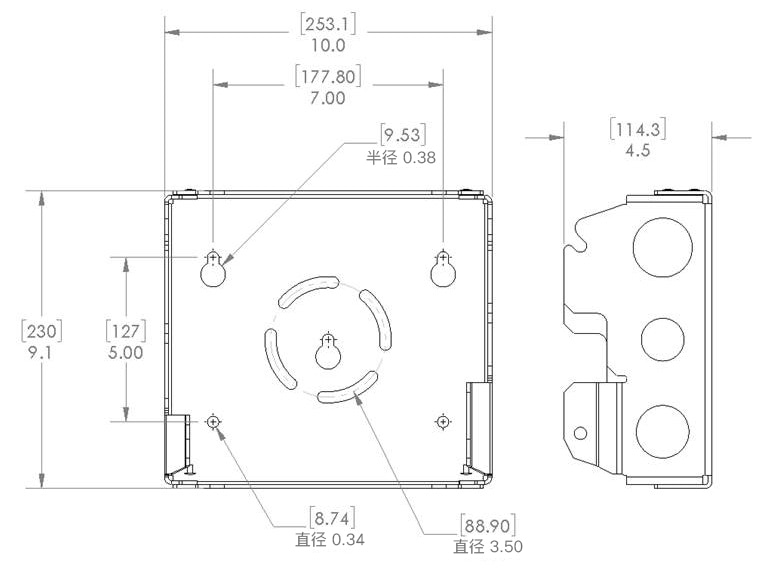

可选的柱式安装套件含用于壁上安装的安装支架。您可以将安装支架用作模板,来标记安装时的安装孔位置。然后安装紧固板,一切准备就绪后装上无线接入点。下表列出了除柱式安装套件外您还需要提供的材料。
所需材料 |
随套件提供 |
---|---|
接地片和螺钉(随无线接入点提供) |
是 |
用于接地片的压线钳 |
否 |
四个 M8 或 5/16 英寸(31 毫米)螺钉 |
否 |
4 个墙锚(专用于墙面材料) |
否 |
用于安装墙锚的钻头 |
否 |
电钻和标准螺丝刀 |
否 |
6 号 AWG 接地线 |
否 |
屏蔽室外额定以太网(CAT5e 或更高型号)电缆 |
否 |
接地块 |
否 |
接地杆 |
否 |
13 毫米梅花扳手或套筒扳手套件 |
否 |
小心 |
安装表面、附加的螺钉和可选的墙锚必须可承受 50 磅(22.7 千克)的静态重量。 |
可使用安装支架作为模板来标记螺钉孔的位置。若要在垂直墙面安装无线接入点,请按以下说明操作:
过程
步骤 1 |
使用安装支架作为模板来标记安装表面的螺丝孔位置。您可以选择使用单个安装孔,也可以使用安装槽。
|
||||||||
步骤 2 |
使用 4 个用户自备螺钉和可选的螺旋锚将安装板固定到安装面上。
|
||||||||
步骤 3 |
在无线接入点各个侧面的最高支撑螺栓孔中旋入 M8 x16 螺栓(带扁平垫圈和防松垫圈)。请勿将螺栓旋到底,应该留约 0.25 英寸(0.635 厘米)的空隙。 |
||||||||
步骤 4 |
将无线接入点的两个螺栓搁在安装支架两侧的免提固定点上。确保无线接入点前盖朝外。在完全安装好之前,切勿让无线接入点无人看管。
|
||||||||
步骤 5 |
在无线接入点各个侧面的第二个螺栓孔中旋入 M8 x16 螺栓(带扁平垫圈和防松垫圈)。 |
||||||||
步骤 6 |
确保无线接入点正面保持垂直,以 6 至 7 英尺磅(8.1 至 9.5 牛米)的扭矩拧紧四个螺栓。 |
||||||||
步骤 7 |
使用 Cisco Aironet 双频段全向天线时,将其连接到无线接入点。用手将天线紧固到无线接入点上。 |
||||||||
步骤 8 |
使用 L 型支架的壁式安装
Cisco Catalyst IW6300 大功率系列无线接入点只能天线端口朝上地垂直安装。如果您希望天线朝下,应使用额外的 L 型支架 (IOT-ACCPMK-LB),并且需要使用用户自备的射频电缆。
小心 |
安装表面、附加的螺钉和可选的墙锚必须可承受 50 磅(22.7 千克)的静态重量。 |
可使用安装支架作为模板来标记螺钉孔的位置。若要在垂直墙面安装无线接入点,请按以下说明操作:
过程
步骤 1 |
使用安装支架作为模板来标记安装表面的螺丝孔位置。您可以选择使用单个安装孔,也可以使用安装槽。
|
||||||||||
步骤 2 |
使用 4 个用户自备螺钉和可选的螺旋锚将安装板固定到安装面上。
|
||||||||||
步骤 3 |
如下所示,使用四个螺栓(带扁平垫圈和防松垫圈)将 L 型支架安装到安装支架上。以 6 至 7 英尺磅(8.1 至 9.5 牛米)的扭矩拧紧螺栓。
|
||||||||||
步骤 4 |
在无线接入点各个侧面的最高支撑螺栓孔中旋入 M8 x16 螺栓(带扁平垫圈和防松垫圈)。请勿将螺栓旋到底,应该留约 0.25 英寸(0.635 厘米)的空隙。
|
||||||||||
步骤 5 |
将无线接入点的两个螺栓搁在安装支架两侧的免提固定点上。确保无线接入点前盖朝外。在完全安装好之前,切勿让无线接入点无人看管。 |
||||||||||
步骤 6 |
在无线接入点各个侧面的第二个螺栓孔中旋入 M8 x16 螺栓(带扁平垫圈和防松垫圈)。
|
||||||||||
步骤 7 |
确保无线接入点正面保持垂直,以 6 至 7 英尺磅(8.1 至 9.5 牛米)的扭矩拧紧四个螺栓。 |
||||||||||
步骤 8 |
将射频电缆的 N 型连接器插入 L 型支架,并使用垫圈和螺母将其固定(扭矩为 12-15 英寸磅)。如下所示,使用扎带线将射频电缆固定到 L 型支架上。
|
||||||||||
步骤 9 |
将射频电缆的直角 N 型连接器连接到无线接入点天线端口(扭矩为 12-15 英寸磅)。
|
||||||||||
步骤 10 |
将天线连接到射频电缆的 N 型连接器。用手将天线紧固到 N 型连接器上。 |
||||||||||
步骤 11 |
在柱杆上安装无线接入点
在垂直柱杆上安装无线接入点时,应该使用可选的思科柱式安装套件。此套件支持直径为 2 - 16 英寸的金属、木质或玻璃钢柱杆。
装配柱杆夹紧支架和安装支架

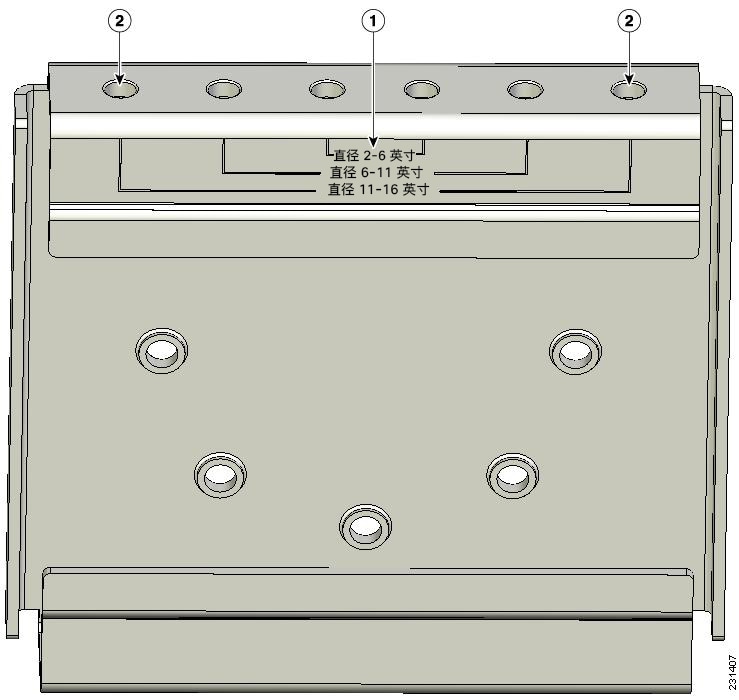

柱式安装套件含有几个部件必须在安装前进行装配。首先,您需要在具有安装无线接入点适用的柱杆半径的柱杆夹紧支架上安装两个皮带支架。下图说明了柱杆夹紧支架上的柱杆直径指标和螺栓孔。
1 |
柱杆尺寸指标
|
2 |
对应柱杆直径的螺栓孔 (所示为 11 至 16 英寸 [27.94 厘米至 40.64 厘米]) |
若要装配柱杆夹紧支架,请按以下步骤操作:
过程
步骤 1 |
将皮带支架固定到具有您使用的柱杆直径的柱杆夹紧支架上,并使用两个 M8 x16 螺栓(带防松垫圈)固定每个皮带支架。将柱杆紧固到 13 - 15 英尺磅(17.6 - 20.3 扭矩)。
|
||||||||
步骤 2 |
将 M8 螺母旋拧到柱杆夹紧支架的支撑螺栓上,然后紧固到可防止螺栓脱落的程度即可。 |
||||||||
步骤 3 |
转至柱式安装。 |
柱式安装
要在垂直柱杆上安装无线接入点,您需要绕柱杆安装两根金属带,用来支撑无线接入点。此安装过程需要用到柱式安装套件未提供的其他工具和材料(请参阅下表)。
安装方法 |
所需材料 |
随套件提供 |
---|---|---|
垂直或路灯柱杆 |
两根 0.75 英寸(1.9 厘米)不锈钢带 |
是 |
捆绑带工具 (BAND IT) (Cisco AIR-BAND-INST-TL=) |
否 |
|
接地片(随无线接入点提供) |
是 |
|
用于安装接地片的卷边工具,配有带 CD-720-1 模具的 Panduit CT-720 (http://onlinecatalog.panduit.com) |
否 |
|
6 号 AWG 接地线 |
否 |
要在垂直柱杆上安装无线接入点,请按以下步骤操作:
过程
步骤 1 |
在柱杆上选择安装无线接入点的位置。无线接入点可以安装到直径为 2 - 16 英寸(5.1 - 40.6 厘米)的任何柱杆上。 |
||||||||||
步骤 2 |
如果柱杆直径在 3.5 英寸(8.9 厘米)以上,请使用两根金属带将柱杆夹紧支架装置安装到柱杆上。请按照随捆绑带工具 (BAND IT) (AIR-BAND-INST-TL=) 提供的说明书,将每根金属带在皮带支架的槽上缠绕两圈。
|
||||||||||
步骤 3 |
对于直径小于或等于 3.5 英寸(8.9 厘米)的柱杆,使用两根金属带缠绕柱杆夹紧支架和皮带支架之间的空间,以将柱杆夹紧支架装置安装到柱杆上,为极端环境提供最大夹持强度。请按照随捆绑带工具 (BAND IT) (AIR-BAND-INST-TL=) 提供的说明书,将每根金属带缠绕两圈。
|
||||||||||
步骤 4 |
在紧固金属带前,按照需要将柱杆夹紧支架固定到柱杆上。
|
||||||||||
步骤 5 |
按照箱内随工具提供的以下操作说明使用捆绑带工具 (BAND IT) (Cisco AIR-BAND-INST-TL=) 紧固金属带。确保最大程度紧固金属带。 |
||||||||||
步骤 6 |
将安装支架放在柱杆夹紧支架支撑螺栓上。 |
||||||||||
步骤 7 |
在螺栓孔中安装 4 个 M8 x16 螺栓(带扁平垫圈和防松垫圈)。 |
||||||||||
步骤 8 |
动手旋紧螺栓和螺母(不要过紧)。 |
||||||||||
步骤 9 |
调整安装支架的上边缘,直至处于水平位置,以 13 至 15 英尺磅(17.6 至 20.3 牛米)的扭矩紧固螺栓和凸缘螺母。
|
||||||||||
步骤 10 |
在无线接入点各个侧面的最高支撑螺栓孔中旋入 M8 x16 螺栓(带扁平垫圈或防松垫圈)。请勿将螺栓旋到底。应该留约 0.25 英寸(0.635 厘米)的空隙。 |
||||||||||
步骤 11 |
将无线接入点的两个螺栓搁在安装支架的免提固定点上。
|
||||||||||
步骤 12 |
在无线接入点各个侧面的第二个螺栓孔中旋入 M8 x16 螺栓(带扁平垫圈和防松垫圈)。
|
||||||||||
步骤 13 |
确保无线接入点正面保持垂直,以 6 至 7 英尺磅(8.1 至 9.5 牛米)的扭矩拧紧四个螺栓。
|
||||||||||
步骤 14 |
使用 Cisco Aironet 双频段全向天线时,将其连接到无线接入点。用手将天线紧固到无线接入点上。 |
||||||||||
步骤 15 |
使用 L 型支架的柱式安装
Cisco Catalyst IW6300 大功率系列无线接入点只能天线端口朝上地垂直安装。如果您希望天线朝下,应使用额外的 L 型支架 (IOT-ACCPMK-LB),并且需要使用用户自备的射频电缆。
要在垂直柱杆上安装无线接入点,请按以下步骤操作:
过程
步骤 1 |
在柱杆上选择安装无线接入点的位置。无线接入点可以安装到直径为 2 - 16 英寸(5.1 - 40.6 厘米)的任何柱杆上。 |
||||||||||
步骤 2 |
如果柱杆直径在 3.5 英寸(8.9 厘米)以上,请使用两根金属带将柱杆夹紧支架装置安装到柱杆上。请按照随捆绑带工具 (BAND IT) (AIR-BAND-INST-TL=) 提供的说明书,将每根金属带在皮带支架的槽上缠绕两圈。
|
||||||||||
步骤 3 |
对于直径小于或等于 3.5 英寸(8.9 厘米)的柱杆,使用两根金属带缠绕柱杆夹紧支架和皮带支架之间的空间,以将柱杆夹紧支架装置安装到柱杆上,为极端环境提供最大夹持强度。请按照随捆绑带工具 (BAND IT) (AIR-BAND-INST-TL=) 提供的说明书,将每根金属带缠绕两圈。
|
||||||||||
步骤 4 |
在紧固金属带前,按照需要将柱杆夹紧支架固定到柱杆上。
|
||||||||||
步骤 5 |
按照箱内随工具提供的以下操作说明使用捆绑带工具 (BAND IT) (Cisco AIR-BAND-INST-TL=) 紧固金属带。确保最大程度紧固金属带。 |
||||||||||
步骤 6 |
将安装支架放在柱杆夹紧支架支撑螺栓上。 |
||||||||||
步骤 7 |
在螺栓孔中安装 4 个 M8 x16 螺栓(带扁平垫圈和防松垫圈)。 |
||||||||||
步骤 8 |
动手旋紧螺栓和螺母(不要过紧)。 |
||||||||||
步骤 9 |
调整安装支架的上边缘,直至处于水平位置,以 13 至 15 英尺磅(17.6 至 20.3 牛米)的扭矩紧固螺栓和凸缘螺母。
|
||||||||||
步骤 10 |
如下所示,使用四个螺栓(带扁平垫圈和防松垫圈)将 L 型支架安装到安装支架上。以 6 至 7 英尺磅(8.1 至 9.5 牛米)的扭矩拧紧螺栓。
|
||||||||||
步骤 11 |
在无线接入点各个侧面的最高支撑螺栓孔中旋入 M8 x16 螺栓(带扁平垫圈或防松垫圈)。请勿将螺栓旋到底。应该留约 0.25 英寸(0.635 厘米)的空隙。 |
||||||||||
步骤 12 |
将无线接入点的两个螺栓搁在安装支架的免提固定点上。
|
||||||||||
步骤 13 |
在无线接入点各个侧面的第二个螺栓孔中旋入 M8 x16 螺栓(带扁平垫圈和防松垫圈)。
|
||||||||||
步骤 14 |
确保无线接入点正面保持垂直,以 6 至 7 英尺磅(8.1 至 9.5 牛米)的扭矩拧紧四个螺栓。
|
||||||||||
步骤 15 |
将射频电缆的 N 型连接器插入 L 型支架,并使用垫圈和螺母将其固定(扭矩为 12-15 英寸磅)。如下所示,使用扎带线将射频电缆固定到 L 型支架上。
|
||||||||||
步骤 16 |
将射频电缆的直角 N 型连接器连接到无线接入点天线端口(扭矩为 12-15 英寸磅)。
|
||||||||||
步骤 17 |
将天线连接到射频电缆的 N 型连接器。用手将天线紧固到 N 型连接器上。 |
||||||||||
步骤 18 |
