本文档旨在为安装人员提供安装 Cisco Catalyst IW6300 大功率系列无线接入点所需的信息。本文档为在线文档，可能会有所变更。请务必在开始安装前下载或在线查看最新版本。

本文档还包含产品合规性和安全信息以及规范性声明。此外，本文档还介绍了危险场所的具体注意事项和说明。

打开包装盒并确认 Cisco Catalyst IW6300 大功率系列无线接入点已随附发票上列出的所有项目。

无线接入点包装通常包含以下项目：

• 无线接入点

  • IW-6300H-AC-x-K9（交流电源型号）

  • IW-6300H-DC-x–K9（直流电源型号）

  • IW-6300H-DCW-x-K9（宽范围直流电源型号）

• 安装套件（分开销售但一起装箱发货）

• 接地片和带防松垫圈的螺钉

• 耐候胶带和防卡膏

• 本文档（部件号 78-101483-01）

注	安装套件（IOT-ACCPMK 和 IOT-ACCPMKHZM）是可选 PID，与无线接入点分开销售，但一起装箱发货。IOT-ACCPMK-LB 是可选 PID 支架，用于让天线方向改为朝下。IOT-ACCPMK-LB 必须与 IOT-ACCPMK 或 IOT-ACCPMKHZM 配合使用，才能固定到无线接入点上。

思科可以提供的可选工具和硬件有：

• 可选馈电器 (AIR-PWRINJ-60RGDx=)
• 天线，2.4/5 GHz（有关支持的天线，请参阅产品手册）
• 可选捆绑带工具 (BAND IT) (AIR-BAND-INST-TL=)

• 1/2 英寸或 13 毫米套筒扳手，用于打开前盖和固定安装支架
• 2 号十字或平头螺丝刀，用于夹住电线端子和接地端子
• 3/8 英寸内六角扳手，扳手手柄长 13-18 英寸，用于拆卸 1/2 英寸 NPT 端口插塞
• ATEX/IECEx 认证铠装电缆，用于敷设在导线管中
• 用户为每个连接自备的适合用于保持 IP66/67 防护等级的 ATEX/IECEx 认证 1/2 英寸 NPT 导线管（硬质或软质）或 ATEX/IECEx 认证电缆密封套或防护式封套
• ATEX/IECEx 认证交流或直流电源线，具体取决于订购的无线接入点型号
• Loctite 565 螺纹密封剂，用于 1/2 英寸 NPT 端口的密封
• 6-AWG（13.3 平方毫米）铜接地线
• 以太网 RJ-45 接头和安装工具
• 符合地方规范的可选接地棒
• 可选扶梯、动力升降梯、绳索或需要的其他工具
• 防静电腕带和导线
• 用于 14 号和 18 号电线的剥线工具
• 压线钳

要访问资源或在线显示最新的 Cisco Catalyst IW6300 大功率系列无线接入点文档，请访问以下 URL：

https://www.cisco.com/c/en/us/support/wireless/industrial-wireless-6300h-access-point/model.html

此门户可为您提供了解设备、安装和配置设备以及访问软件所需的全部信息。您会看到以下类别以及其他重要信息：

• Cisco Catalyst IW6300 大功率系列无线接入点的所有支持信息：提供最常用的资源以及该系列产品所有型号的列表。

• 版本与一般信息：软件下载站点、兼容性信息、许可信息和产品版本说明的链接。

• 安装和升级：这是安装设备的第一步。请在“安装和升级指南”部分下查找此型号。

• 配置：这些链接提供配置信息。请先在“配置指南”部分下查找此型号。

其他重要且实用的思科信息链接如下：

• Cisco.com：www.cisco.com

• 保修和 EULA 信息：https://www.cisco.com/c/en/us/products/warranty-listing.html

• Cisco Marketplace：www.cisco.com/pcgi-bin/marketplace/welcome.pl

• 思科产品文档：www.cisco.com/go/techdocs

• 思科支持：www.cisco.com/cisco/web/support/index.html

警告	重要安全性说明表示危险。您目前所处情形有可能遭受身体伤害。在操作任何设备之前，请务必了解触电危险并熟悉标准工作程序，以免发生事故。请根据每个警告结尾处的声明号来查找此设备随附的安全警告的翻译文本。声明 1071

警告	在接通电源前，必须使用用户自备接地线对本设备进行外部接地。如果您不能确定是否已正确接地，请联系合适的电路检测方面的权威人士或电工。声明 366

警告	请勿在发生闪电天气的情况下使用系统或者连接或断开电缆。声明 1001

警告	将系统连接到电源之前，请阅读安装说明。声明 1004

警告	本设备应安装在限制进出的场所。限制进出的场所指只能通过使用特殊工具、锁和钥匙或其他安全手段进出的场所。声明 1017

警告	易接近的双极断开设备必须通过固定布线接入。声明 1022（仅适用于直流输入应用场合）

警告	仅允许经过培训的合格人员安装、更换或维修本设备。声明 1030

警告	本产品的最终处理应根据所有国家法律法规进行。声明 9001

警告	若要在安装设备的建筑物外部进行连接，必须通过经认可的带有集成电路保护的网络终端装置连接下列端口：10/100/1000 以太网。声明 1044

警告	在安装或更换本装置时，必须最先连接、最后断开接地线。声明 1046。

警告	为防止系统过热，请勿在超过建议最高环境温度（即 75°C [167°F]）的区域中运行系统。声明 1047

警告	请勿将天线置于架空电源线或其他电灯或电源线路附近，或可能与此类电源线路接触到的地方。安装天线时，请务必小心谨慎，以免碰触到此类电源线路，造成严重人员伤亡。有关天线的正确安装和接地，请参考国家和当地规程（例如，美国：NFPA 70，国家电气规程，第 810 条，加拿大：加拿大电气规程，第 54 节）。声明 1052

警告	如果交换机安装在危险场所，可以将直流电源放置在远离交换机的位置。在执行以下任何步骤之前，请先找到直流电路的位置，以确保切断电源并且不会意外接通电源，或者在继续之前先确认该区域没有危险。声明 1059

警告	请勿断开此设备的连接，除非电源已移除，或您确认使用区域为非危险位置。请保护通过产品附带的螺钉、滑销、螺纹接头或其他方式接入本设备的所有外部连接。替换组件可能导致产品不再满足 I 类 2 分区的相关适用要求。声明 1062

警告	在 I 类、2 区和 22 区、2 分区危险场所使用时，本设备必须采用符合官方电气规范的正确电线布线方法进行安装。声明 1069

警告	当交换机或网络中的任何设备通电时，请勿将电缆连接到端口或从端口上断开电缆，否则可能会形成电弧。在危险场所安装时，这种情况可能会导致发生爆炸。在继续操作之前，请确保切断交换机电源且电源不会意外开启，或确认该区域为非危险区域。声明 1070

警告	设备的安装必须符合本地和国家电气规范。声明 1074

警告	请勿在电源开启时装入和拆下 SFP 模块；否则会出现电弧。在危险位置安装时，这种情况可能会导致发生爆炸。在继续操作之前，请确保切断电源或该区域为非危险区域。声明 1087

警告	如果将控制台电缆连接到网络中本装置或任何设备的电源或断开电源，可能形成电弧。在危险位置安装时，这种情况可能会导致发生爆炸。在继续操作之前，请确保切断电源或该区域为非危险区域。

警告	若要检验装置操作，请在安装前于非危险位置对设备执行 POST。声明 108

小心	此设备适用于 I 类 2 分区 A、B、C、D 组或非危险场所。

注	此设备的规格具体如下：直流电源最大工作范围：44 至 57V 直流，1.2A；宽范围直流电源最大工作范围：10.8 至 36V 直流，5.9A；交流电源最大工作范围：85-264V 交流，标称值 100-240V 交流，50-60Hz，1.3A

注	此设备的额定温度范围：-40°C (-40°F) ≤ 环境温度 ≤ 75°C (167°F)。

注	应当提供瞬变保护，设置的水平不应超过设备的电源端子处峰值额定电压值的 140%。

注	应当做出规定，将电路限制为 IEC 60664-1 中定义的过电压类别 II。

为确保安全，同时取得理想的安装效果，请阅读并按照以下安全保护措施操作：

• Cisco Catalyst IW6300 大功率系列无线接入点只能垂直安装，天线朝上。任何其他安装方向都会对满足安全和危险场所合规性所需的 IP66/67 和类型 4X 入口防护等级造成损害。

• 在选择安装位置时请兼顾安全和性能。记住：电源线和电话线表面看起来很相似。基于安全考虑，请假设任何架空线都有可能导致死亡。

• 致电您所在地的电力公司。告知对方您的计划，并要求对方前来查看您计划的安装方案。

• 在开始安装前，请认真、妥善地计划安装事宜。成功完成任务很大程度上要依靠整个团队的合作。因此，应为每个人分派具体任务，每个人都应该知道要做什么，什么时候做。应安排专门人员负责贯彻安装说明并检查故障漏洞。

• 安装无线接入点和天线时，请切记：

  • 不要使用金属梯子。

  • 不要在下雨刮风天进行安装。

  • 一定要选择橡胶底（跟）鞋、戴橡胶手套、穿长袖衬衫或夹克。

• 使用绳索将无线接入点架起。如果装置掉落，应尽量远离，不要试图阻止。

• 如果天线系统的任何部分与电源线接触，请勿触摸它， 也勿尝试自行将其移开。应致电您当地的电力公司。会有专业人员来进行安全处理。

如果发生事故，应立即向有资格的急救单位织求救。

本节介绍准备 IW6300H 无线接入点以便在 I 类、2 分区/2 区危险场所进行安装的特殊注意事项。

注	本文不提供安装导管的具体过程。您必须确保您采用的安装技术和过程符合您所在地理位置的 I 类、2 分区/2 区危险场所安装规范。

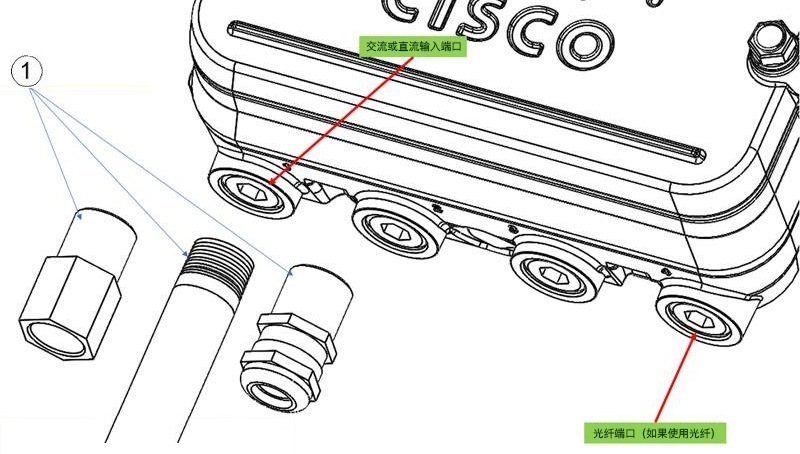

安装前需要在螺纹上涂抹 Loctite 565 螺纹密封剂，如下图所示。您应当为用于相应安装的每个端口提供经过认证的 1/2 英寸 NPT 导线管、密封套或转接头。（例如，Sealcon 提供经过认证的密封套和转接头。请参阅 https://www.sealconex.com/?ex=9wkuir-fln65y-13897wy-drrs7y。）

产品手册列出了 Cisco Catalyst IW6300 大功率系列无线接入点可以使用的天线。所有天线均与设备一起根据 R&TTE 指令的要求进行了评估。

根据所在国家/地区的不同，可能适用不同的监管限制。因此，最终用户有责任选择合适的功率级别，使得含天线在内的 EIRP（辐射功率）级别低于适用的限制。

注	不使用天线时，必须安装天线保护帽（最大扭矩范围：6.2-9.7 英寸磅）。

安装在危险场所环境中的天线只能是无源天线，防护等级为 IP66/67，并且符合 IEC 60079-0 的要求。

以下天线已通过危险场所和 IP66/67 认证，可与 IW6300H 系列配合使用：

为确保 IW6300H 和上述天线符合危险场所要求，应满足以下条件：

• 应为 Cisco Catalyst IW6300 大功率系列无线接入点提供保护天线免受意外损坏的规定。
• 最大天线电感量 (10uH) 和电容量 (0.01uF)。
• 天线的电缆最大长度应为 150 英尺。
• 如果使用非思科提供的电缆，电缆表皮必须具有 UL 认证的防紫外线等级。

为了防止在危险场所发生静电放电，请在安装过程中只接触绝缘物体或使用可连续排空静电电荷的方法。

无线接入点没有活动部件、过滤器、润滑油或机械接触元件，因此只需要进行最小周期的维护或预防性维护。不过，如果安装在危险场所，则需要进行定期检修，以确保无线接入点运转良好。本节介绍维护危险场所无线接入点的相关信息。

从服务中拆除无线接入点时，应确保在打开前盖及断开电源输入线前先拔下无线接入点的电源。在拔下交流电源线时，请记住应最后断开接地连接。

IW6300H 无线接入点符合以下合规性规格：

有关 EMC 和安全信息，请参阅监管合规性和安全信息。

如未经思科书面许可即修改设备，可能导致设备不再符合 FCC 对 A 类数字设备的要求。在此类情况下，对设备的使用权可能会受到 FCC 规程的限制，且用户需要校正对无线电或电视通信的干扰，费用自行承担。

根据 FCC 规则的第 15 部分，经测试证明该设备符合对 A 级数字装置的限制。操作必须符合以下两个条件：

1. 设备不得造成有害干扰，并且
2. 设备必须能够承受接收到的任何干扰，包括可能导致意外操作的干扰。

根据 FCC 规则第 15 部分中的规定，本设备已经过检测，符合 A 类数字设备的限制要求。这些限制旨在提供合理保护，使设备在住宅环境下运行时免于有害干扰。该设备生成、使用并可以发射无线电射频能量，如果不遵照说明进行安装和使用，可能会造成有害干扰。但是，并不确保不会产生干扰。如果该设备确实对无线电或电视接收造成干扰（可通过关闭并打开该设备来确定），则建议用户尝试执行以下方法之一来纠正此干扰：

• 调整接收天线的方向和位置。
• 增加该设备与接收器之间的间隔。
• 将该设备连接到与接收器所连电路不同的电路上的插座中。
• 咨询经销商或有经验的无线电/电视技师。

小心	在使用集成天线时，FCC 第 15 部分无线电设备与以该频率工作的其他设备一起工作时不会产生干扰。在未经思科明确批准的情况下，对产品的任何更改或修改都可能导致用户无权使用该设备。

Cisco^® Catalyst IW6300 大功率系列无线接入点型号

IW-6300H

Cisco^® Catalyst IW6300 大功率系列无线接入点 PID：

• IW-6300H-AC-E-K9

• IW-6300H-DC-E–K9

• IW-6300H-DCW-E-K9

本部分包含有关遵从射频暴露相关准则的信息。

声明 340 - CISPR22 A 类警告

警告	Dies ist ein Produkt der Klasse A. Bei der Verwendung dieses Produkts im Haus- oder Wohnungsbereich kann es zu Funkstörungen kommen. In diesem Fall muss der Benutzer u. U. angemessene Maßnahmen ergreifen.
