每个壁挂式套件专用于特定的电话型号,不能用于其他电话。如果您打算将电话安装到墙壁,请购买适用于您电话的特定壁挂式套件。
有关部件编号和其他信息,请参阅电话型号数据表。Cisco IP Phone 8800 系列数据表位于此处:https://www.cisco.com/c/en/us/products/collaboration-endpoints/unified-ip-phone-8800-series/datasheet-listing.html。Cisco IP Phone 7800 系列数据表位于此处:https://www.cisco.com/c/en/us/products/collaboration-endpoints/unified-ip-phone-7800-series/datasheet-listing.html。
要检查您使用的电话型号,按应用程序 并选择电话信息。型号字段将显示您的电话型号。
Cisco IP Phone |
Cisco 壁挂式套件 |
备注 |
---|---|---|
Cisco IP Phone 7811 |
Cisco IP Phone 7811 的壁挂式套件备件 (CP-7811-WMK=) |
|
Cisco IP Phone 7821 和 7841 |
Cisco IP Phone 7800 系列的壁挂式套件备件 (CP-7800-WMK=) |
|
Cisco IP Phone 7861 |
Cisco IP Phone 7861 的壁挂式套件备件 (CP-7861-WMK=) |

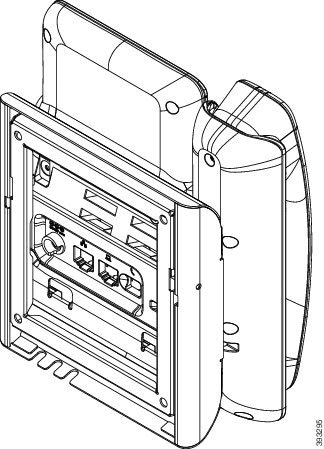

下图显示了 Cisco IP Phone 7811 壁挂式套件的组件。
本部分描述了如何安装及卸除 ADA 非锁定壁挂式套件。
可以在大多数表面安装壁挂支架套件,包括混凝土表面、砖砌表面以及类似的硬表面。要在水泥表面、砖砌表面或类似的硬表面上安装该套件,您必须提供适用于墙面的螺钉和膨胀螺栓。
您需要以下工具才能安装支架:
如果当前没有以太网插孔,您还必须在所需位置为电话安装以太网插孔。此插孔必须正确布线才能进行以太网连接。您不能使用常规的电话插孔。

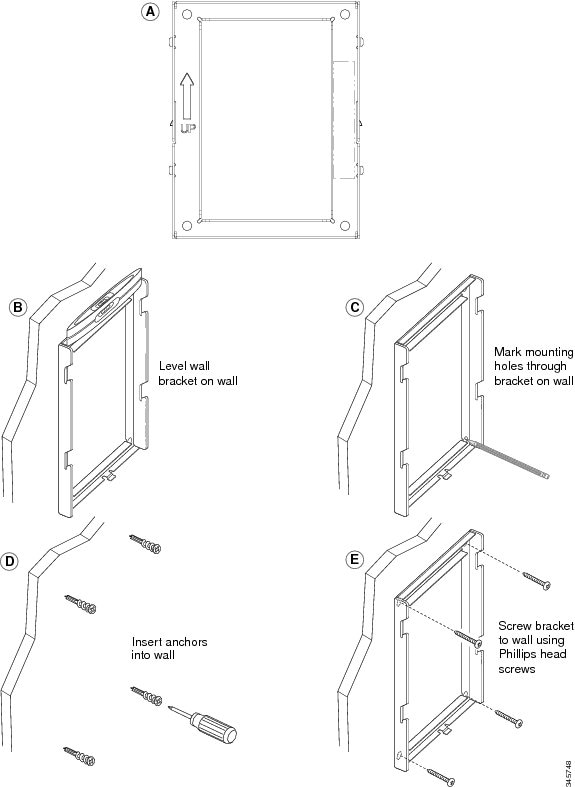

步骤 1 | 将壁挂支架固定到所需位置。您可以通过以太网插孔安装支架,也可以将以太网络电缆插入附近的插孔。
| ||||||||||||

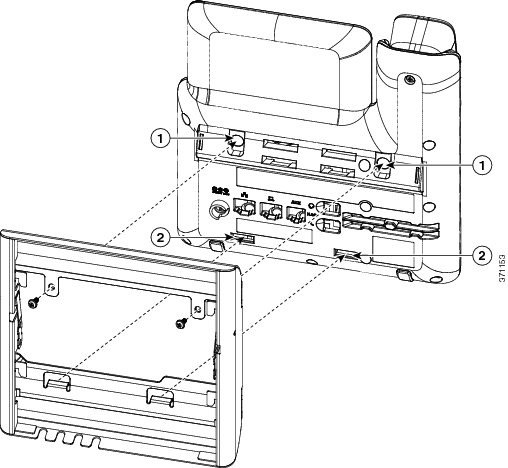

步骤 2 | 将电话支架固定到 IP 电话。 | ||||||||||||
步骤 3 | 将电缆连接至电话:
| ||||||||||||

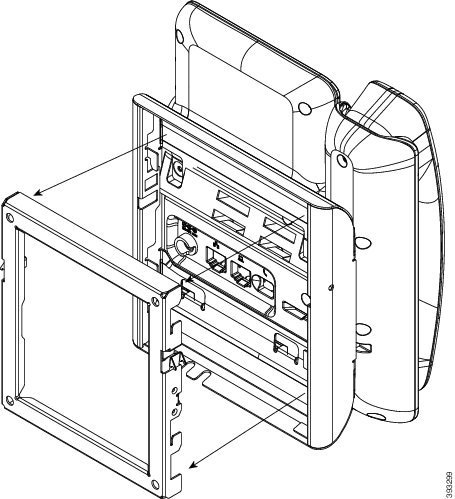

步骤 4 | 将壁挂支架顶部的卡扣插入到电话支架的凹槽内,从而将电话安装到壁挂支架上。 对于在支架外封端的电缆,使用支架底部的电缆接入口,将电源线及壁挂支架内未封端的任何其他电缆放到支架后面。电话和壁挂支架的开口共同形成了一个圆形开口,每个开口还有空间放入一根电缆。 | ||||||||||||

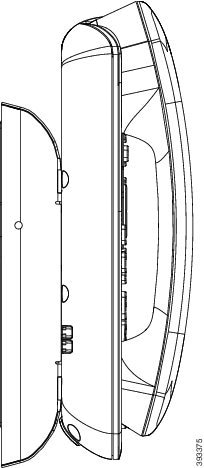

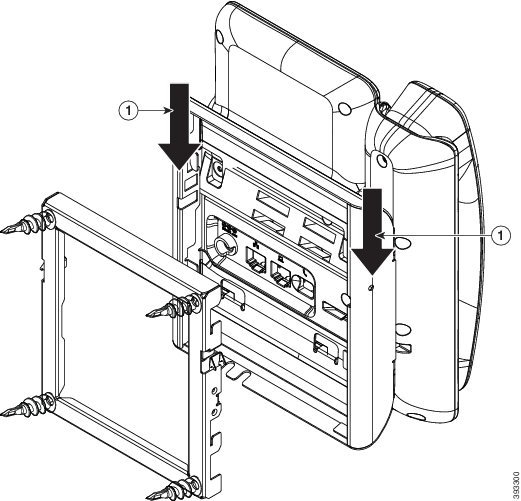

步骤 5 | 将电话使劲按入到壁挂支架中,并且向下滑动电话。支架内的卡扣咔哒到位。 | ||||||||||||
步骤 6 | 继续调整听筒座。 |

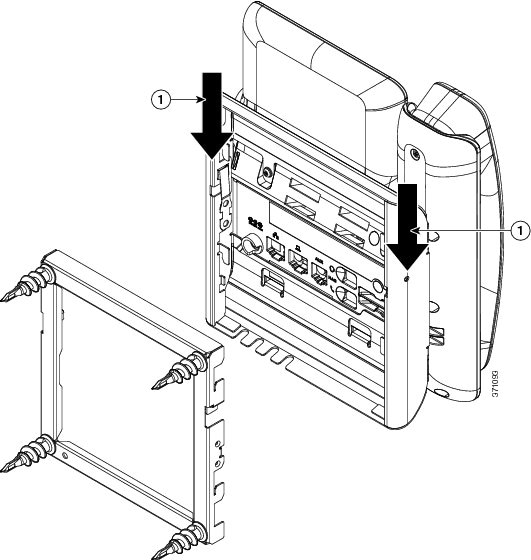

墙壁固定板包含用于将该板固定到电话支架的两个卡扣。下图展示了卡扣的位置和形状。

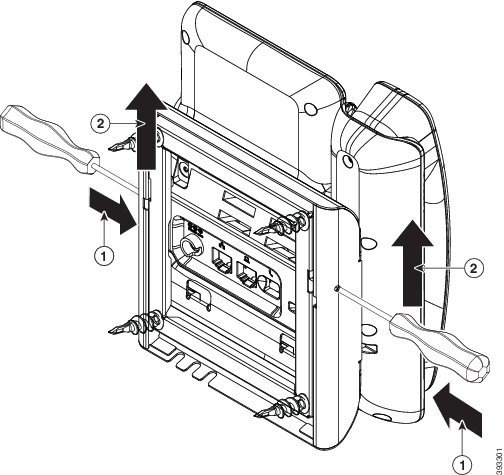

要从壁挂支架上卸下电话和固定板,您必须先拆除这些卡扣。
您需要两个螺丝刀或金属棒。

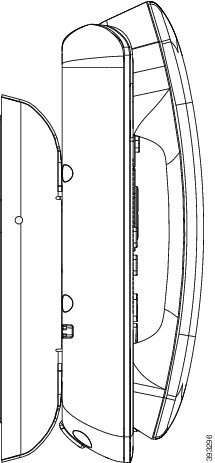

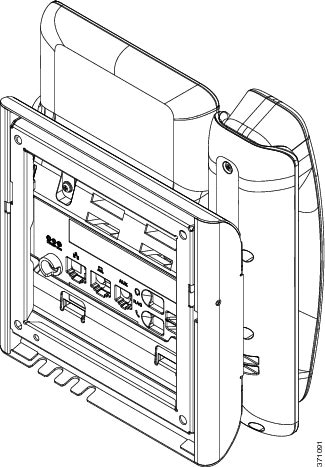

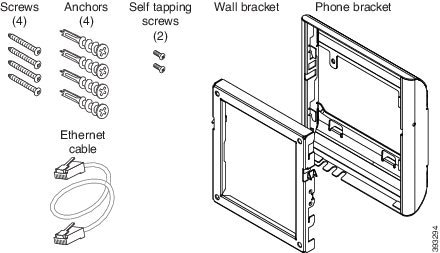

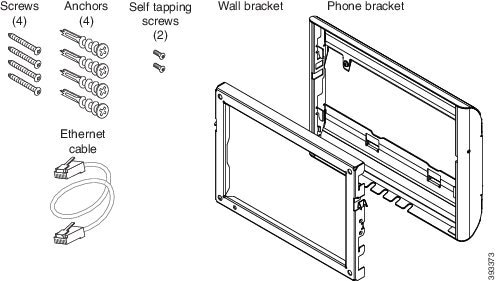

下图显示了 Cisco IP Phone 7800 系列壁挂式套件的组件。
本包装包括以下项目:
本部分描述了如何安装及卸除 ADA 非锁定壁挂式套件。
可以在大多数表面安装壁挂支架套件,包括混凝土表面、砖砌表面以及类似的硬表面。要在水泥表面、砖砌表面或类似的硬表面上安装该套件,您必须提供适用于墙面的螺钉和膨胀螺栓。
您需要以下工具才能安装支架:
如果当前没有以太网插孔,您还必须在所需位置为电话安装以太网插孔。此插孔必须正确布线才能进行以太网连接。您不能使用常规的电话插孔。
步骤 1 | 将壁挂支架固定到所需位置。您可以通过以太网插孔安装支架,也可以将以太网络电缆插入附近的插孔。
| ||||||||||||

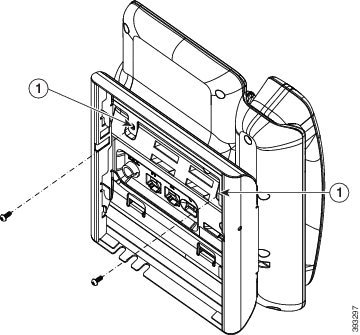

步骤 2 | 将电话支架固定到 IP 电话。 | ||||||||||||

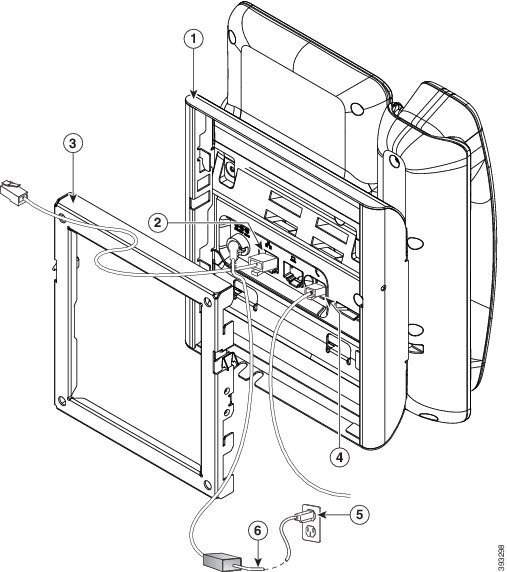

步骤 3 | 将电缆连接至电话:
| ||||||||||||
步骤 4 | 将壁挂支架顶部的卡扣插入到电话支架的凹槽内,从而将电话安装到壁挂支架上。 对于在支架外封端的电缆,使用支架底部的电缆接入口,将电源线及壁挂支架内未封端的任何其他电缆放到支架后面。电话和壁挂支架的开口共同形成了一个圆形开口,每个开口还有空间放入一根电缆。 | ||||||||||||
步骤 5 | 将电话使劲按入到壁挂支架中,并且向下滑动电话。支架内的卡扣咔哒到位。 | ||||||||||||
步骤 6 | 继续调整听筒座。 |

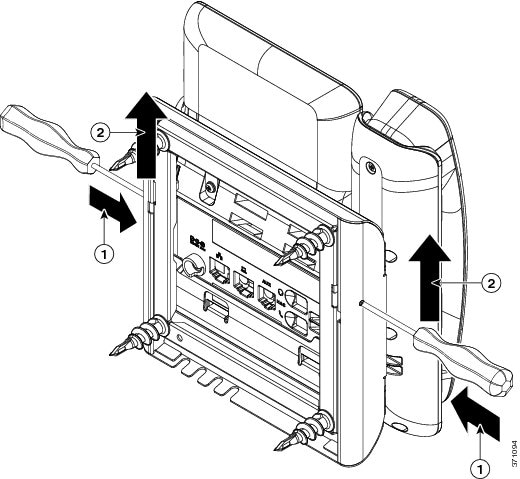

电话固定板包含用于将该板固定到壁挂支架的两个卡扣。下图展示了卡扣的位置和形状。
要从壁挂支架上卸下电话和固定板,您必须先拆除这些卡扣。
您需要两个螺丝刀或金属棒。

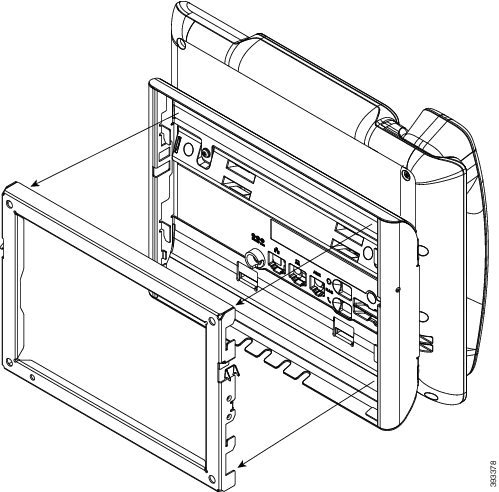

下图显示了 Cisco IP Phone 7861 壁挂式套件的组件。
本部分描述了如何安装及卸除 ADA 非锁定壁挂式套件。
可以在大多数表面安装壁挂支架套件,包括混凝土表面、砖砌表面以及类似的硬表面。要在水泥表面、砖砌表面或类似的硬表面上安装该套件,您必须提供适用于墙面的螺钉和膨胀螺栓。
您需要以下工具才能安装支架:
如果当前没有以太网插孔,您还必须在所需位置为电话安装以太网插孔。此插孔必须正确布线才能进行以太网连接。您不能使用常规的电话插孔。
步骤 1 | 将壁挂支架固定到所需位置。您可以通过以太网插孔安装支架,也可以将以太网络电缆插入附近的插孔。
| ||||||||||||
步骤 2 | 将电话支架固定到 IP 电话。 | ||||||||||||

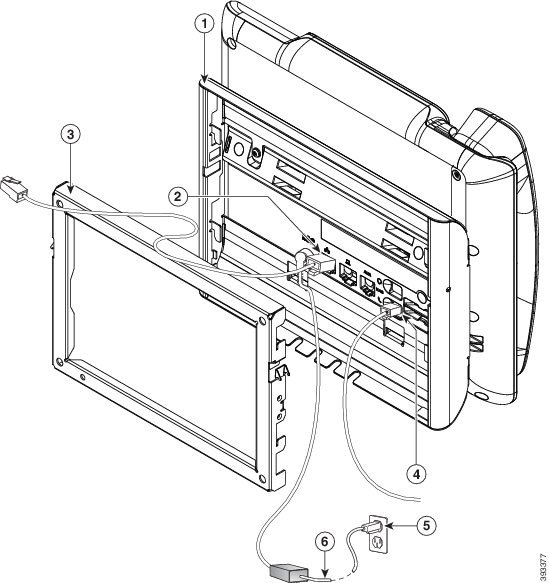

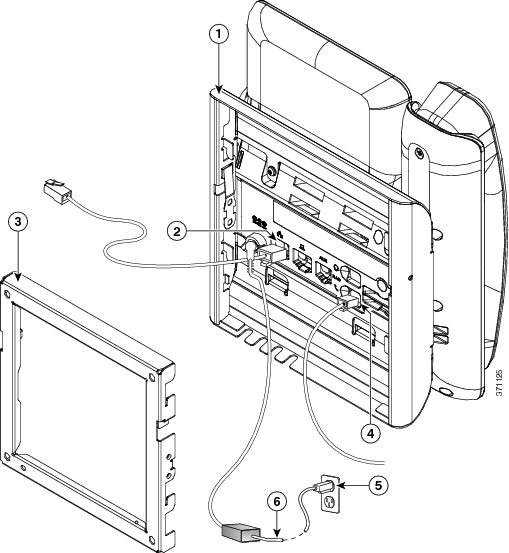

步骤 3 | 将电缆连接至电话:
| ||||||||||||

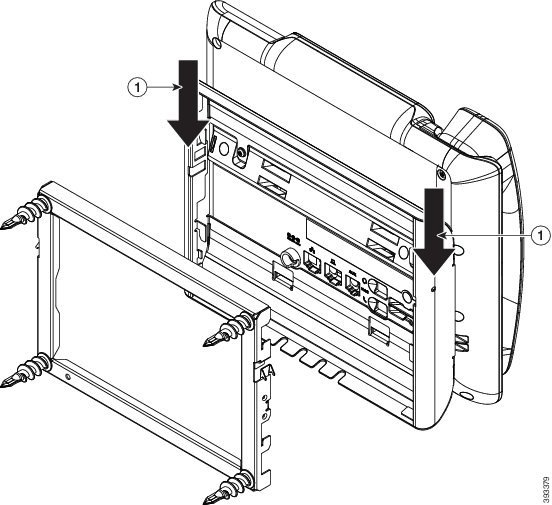

步骤 4 | 将壁挂支架顶部的卡扣插入到电话支架的凹槽内,从而将电话安装到壁挂支架上。 对于在支架外封端的电缆,使用支架底部的电缆接入口,将电源线及壁挂支架内未封端的任何其他电缆放到支架后面。电话和壁挂支架的开口共同形成了一个圆形开口,每个开口还有空间放入一根电缆。 | ||||||||||||

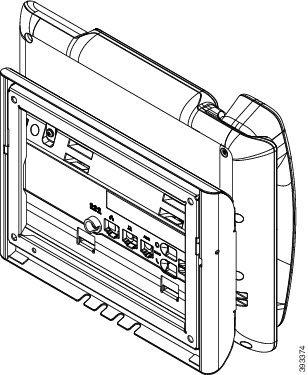

步骤 5 | 将电话使劲按入到壁挂支架中,并且向下滑动电话。支架内的卡扣咔哒到位。 | ||||||||||||
步骤 6 | 继续调整听筒座。 |

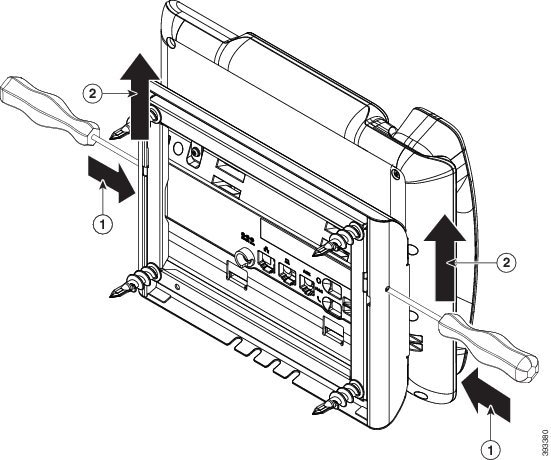

墙壁固定板包含用于将该板固定到电话支架的两个卡扣。下图展示了卡扣的位置和形状。
要从壁挂支架上卸下电话和固定板,您必须先拆除这些卡扣。
您需要两个螺丝刀或金属棒。

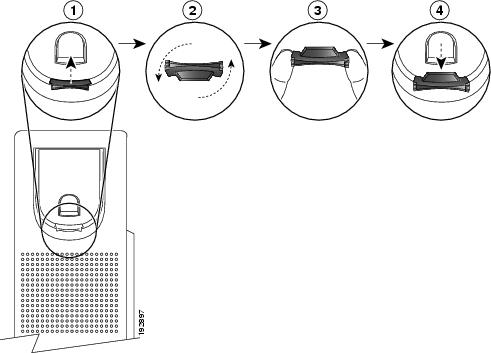

对于安装在墙壁上或者听筒太容易滑出听筒座的电话,您可能需要调整听筒座以确保接收器不会滑出听筒支架。
