在Catalyst 9800 WLC和ISE上配置终端安全评估
简介
本文档介绍如何通过图形用户界面(GUI)在Catalyst 9800 WLC和ISE上配置终端安全评估WLAN。
先决条件
要求
Cisco 建议您了解以下主题：
- 9800 WLC常规配置
- ISE策略和配置文件配置
使用的组件
本文档中的信息基于以下软件和硬件版本：
- 9800 WLC Cisco IOS® XE Cupertino v17.9.5
- 身份服务引擎(ISE)v3.2
- 笔记本电脑Windows 10企业版
本文档中的信息都是基于特定实验室环境中的设备编写的。本文档中使用的所有设备最初均采用原始（默认）配置。如果您的网络处于活动状态，请确保您了解所有命令的潜在影响。
背景信息
无线LAN控制器RADIUS NAC和CoA功能流
1.客户端使用dot1x身份验证进行身份验证。
2. RADIUS Access Accept传输端口80的重定向URL和包括允许IP地址和端口或隔离VLAN的预身份验证ACL。
3.客户端被重定向到access accept中提供的URL，并进入新状态，直到完成状态验证。处于此状态的客户端与ISE服务器通信，并根据ISE NAC服务器上配置的策略验证自身。
4.客户端上的NAC代理启动状态验证（流向端口80的流量）：代理将HTTP发现请求发送到端口80，控制器会重定向到访问接受中提供的URL。ISE知道客户端尝试访问并直接响应客户端。这样，客户端即可了解ISE服务器IP，从现在起，客户端将直接与ISE服务器进行通信。
5. WLC允许此流量，因为ACL配置为允许此流量。如果发生VLAN覆盖，流量会桥接以便到达ISE服务器。
6.当ISE客户端完成评估后，RADIUS CoA-Req with reauth service将发送到WLC。这将启动客户端的重新身份验证（通过发送EAP-START）。 重新身份验证成功后，ISE会发送包含新ACL（如果有）和无URL重定向或访问VLAN的访问接受。
7.根据RFC 3576,WLC支持CoA-Req和Disconnect-Req。根据RFC 5176,WLC需要支持重新身份验证服务的CoA-Req。
8.在WLC上使用预配置的ACL，而不是可下载的ACL。ISE服务器仅发送ACL名称，该名称已在控制器中配置。
9.此设计适用于VLAN和ACL两种情况。如果发生VLAN覆盖，我们只需重定向端口80，并允许（桥接）隔离VLAN上的其余流量。对于ACL，应用访问接受中收到的预身份验证ACL。
此图像提供了此功能流的可视化表示：
功能工作流程
对于此使用案例，仅用于企业用户的SSID将启用安全评估。此SSID上不存在其他使用案例，例如BYOD、访客或任何其他使用案例。
当无线客户端首次连接到终端安全评估SSID时，它必须下载终端安全评估模块并将其安装在ISE的重定向门户上，最后根据终端安全评估检查结果（兼容/不兼容）应用相关ACL。
配置
网络图
网络图
9800 WLC 上的 AAA 配置
步骤1.将ISE服务器添加到9800 WLC配置。导航到Configuration > Security > AAA > Servers/Groups > RADIUS > Servers > + Add并输入RADIUS服务器信息，如图所示。确保为状态NAC启用对CoA的支持。
9800创建radius服务器
9800创建radius详细信息
第 2 步： 创建身份验证方法列表。导航到Configuration > Security > AAA > AAA Method List > Authentication > + Add，如图所示：
9800添加身份验证列表
9800创建身份验证列表详细信息
步骤3.（可选）创建记账方法列表，如图所示：
9800添加帐户列表
9800创建客户列表详细信息
WLAN 配置
第 1 步： 创建 WLAN.导航到Configuration > Tags & Profiles > WLANs > + Add并根据需要配置网络：
9800 WLAN添加
步骤2.输入WLAN一般信息。
9800创建WLAN常规
步骤3.导航到安全选项卡并选择所需的安全方法。在本例中，选择802.1x，并且需要AAA身份验证列表(在AAA配置部分中的步骤2中创建):
9800创建WLAN安全L2
9800创建WLAN安全AAA
策略配置文件配置
在策略配置文件中，您可以决定分配客户端到哪个VLAN，以及其他设置(如访问控制列表(ACL)、服务质量(QoS)、移动锚点、计时器等)。 您可以使用默认策略配置文件，也可以新建策略配置文件。
第 1 步： 新建策略配置文件。导航到Configuration > Tags & Profiles > Policy并创建一个新的：
9800添加策略配置文件
确保已启用配置文件。
9800 create policy profile general
步骤2.选择VLAN。导航到访问策略选项卡，然后从下拉列表中选择VLAN 名称，或手动键入VLAN-ID。请勿在策略配置文件中配置ACL:
9800创建策略配置文件VLAN
第 3 步：配置策略配置文件，接受 ISE 覆盖（“允许 AAA 覆盖”）和授权更改 (CoA)（“NAC 状态”）。 您也可以选择指定会计方法：
9800创建策略配置文件高级
策略标签配置
在策略标签中，您可以将 SSID 与策略配置文件相关联。您可以新建策略标签，也可以使用 default-policy 标签。
导航到Configuration > Tags & Profiles > Tags > Policy，并根据需要添加新标签，如图所示：
9800策略标记添加
将WLAN配置文件链接到所需的策略配置文件：
9800策略标记详细信息
策略标签分配
将策略标签分配给所需的 AP。导航到Configuration > Wireless > Access Points > AP Name > General Tags，进行所需的分配，然后点击Update & Apply to Device。
9800策略标记分配
重定向 ACL 配置
导航到Configuration > Security > ACL > + Add以创建新的ACL。
用于安全评估门户重定向的ACL与集中式Web身份验证(CWA)的要求相同。
您需要拒绝流向 ISE PSN 节点的流量以及 DNS，同时允许所有其余流量。此重定向ACL不是安全ACL，而是弃用ACL，它定义哪些流量进入CPU（在允许的情况下）进行进一步处理（如重定向）以及哪些流量停留在数据平面上（在拒绝时）并避免重定向。ACL必须如下所示（在本例中用您的ISE IP地址替换10.124.57.141）：
9800重定向ACL详细信息
策略ACL配置
在这种情况下，您需要在9800 WLC上为ISE定义单独的ACL，以便根据状况检查结果授权合规和不合规方案。
9800 ACL一般信息
对于兼容方案，在本例中只需使用permit all。作为另一种常见配置，您还可以让ISE不授权合规结果中的任何ACL，这相当于permit all在9800端：
9800 ACL — 兼容
对于不合规情况，客户端仅允许访问特定网络，通常访问补救服务器（本例中为ISE自身）：
9800 ACL — 不合规
ISE上的AAA配置和状态设置
状态要求：在本示例中，确定合规性的要求是检测用于测试Windows PC的桌面上是否存在特定测试文件。
步骤1.将WLC 9800添加为ISE上的NAD。导航到管理>网络资源>网络设备>添加:
添加网络设备01
添加网络设备02
第2步：在思科软件CCO网站上下载思科安全客户端头端部署包和合规性模块。
访问Cisco Software Download并搜索Cisco Secure Client:
安全客户端5.1.2.42
ISE合规性模块4.3
步骤3.将Cisco Secure Client Headend Deployment Package和Compliance module package上传到ISE Client Provisioning。导航到工作中心>状态>客户端调配>资源。单击添加，从下拉框中选择从本地磁盘选择代理资源：
上传安全客户端
成功上传安全客户端和合规性模块
步骤4.创建代理状态配置文件。导航到工作中心>状态>客户端调配>资源>添加>代理状态配置文件:
座席状态配置文件
步骤5.创建代理配置。导航到工作中心(Work Centers)>状态(Posture)>客户端调配(Client Provisioning)>资源(Resources)>添加(Add)>代理配置(Agent Configuration):
添加代理配置
步骤6.确认客户端调配门户。可以使用默认门户进行测试。（请从CA服务器生成CSR并应用SSL证书，然后替换此门户上的证书组标签“设置”，否则，在测试过程中会出现证书不受信任警告。）
导航到Work Centers > Posture > Client Provisioning > Client Provisioning Portals:
选择Client Provisioning Portal 01
选择Client Provisioning Portal 02
步骤7.创建客户端调配策略。导航到Work Centers > Posture > Client Provisioning > Client Provisioning Policy > Edit > insert new policy above。
创建客户端调配策略
步骤8.创建文件条件。导航至工作中心(Work Centers)>状态(Posture)>策略元素(Policy Elements)>条件(Conditions)>文件(File)>文件条件(File Conditions)>添加(Add:
创建文件条件
步骤9.创建补救。导航至工作中心(Work Centers)>状态(Posture)>策略元素(Policy Elements)>补救(Remediations)>文件(File)>添加(Add):
创建文件补救
步骤10.创建需求。导航至工作中心>状态>策略元素>要求>插入新要求:
创建状况要求
步骤11.创建状态策略。导航到工作中心>状态>插入新策略:
创建状态策略

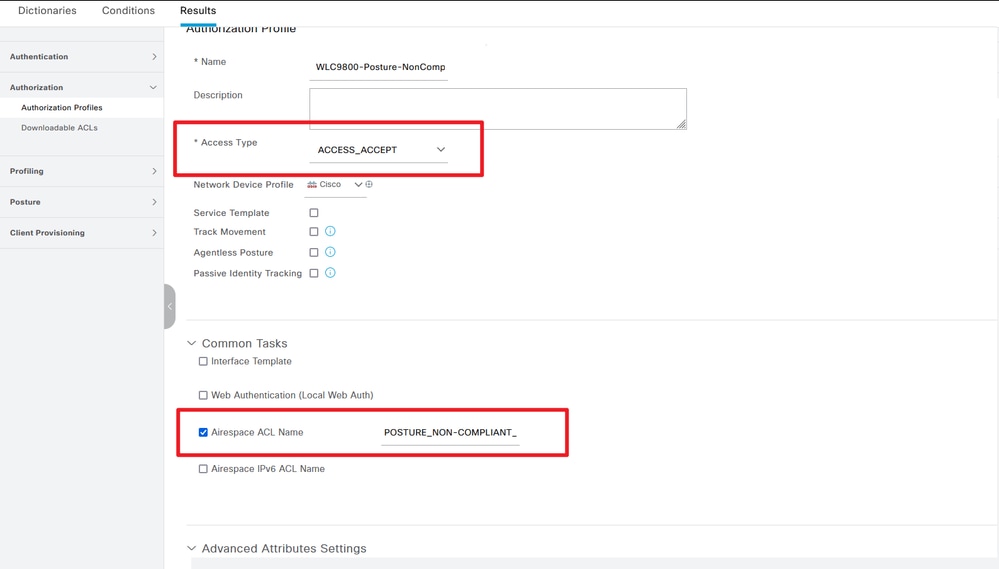

步骤12.创建三个授权配置文件:状态未知；安全评估状态为“不兼容”；安全评估状态是合规的。导航到Policy > Policy Elements > Results > Authorization > Authorization Profiles > Add:
创建授权配置文件01
创建授权配置文件02
创建授权配置文件03
步骤13.创建策略集。导航到Policy > Policy。
创建策略集
Sets > Add图标:
步骤14.创建身份验证策略。导航到Policy > Policy Sets > Expand "WLC9800-Posture-Demo" > Authentication Policy > Add:
创建身份验证策略
步骤15.创建授权策略。导航到Policy > Policy Sets > Expand "WLC9800-Posture-Demo" > Authorization Policy > Add:
创建授权策略
Examples

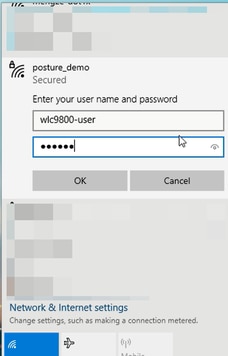

1.使用正确的802.1X凭证连接测试SSID posture_demo。

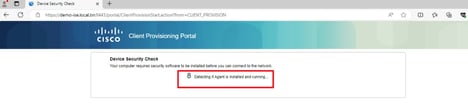

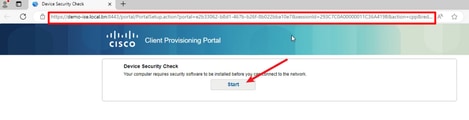

2.浏览器会弹出客户端调配门户URL。单击Start检测状态代理。等待检测状态代理结果，10秒倒计时。

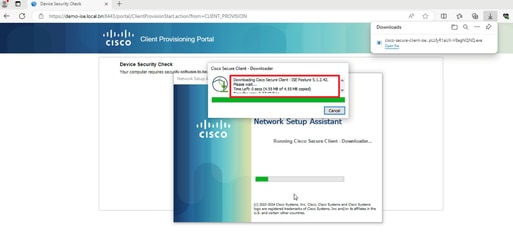

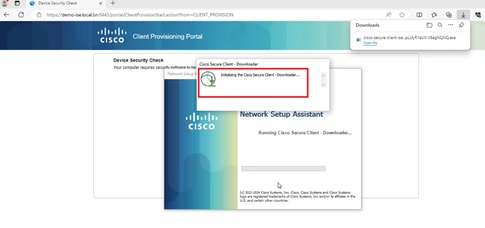

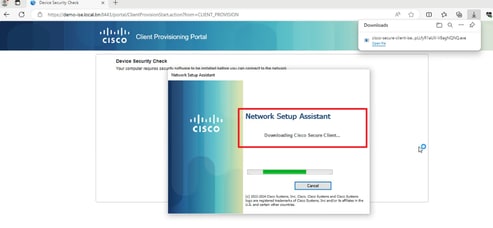

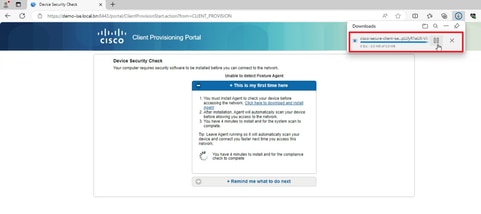

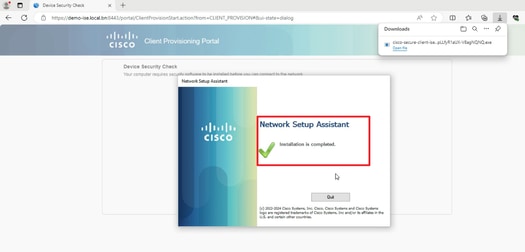

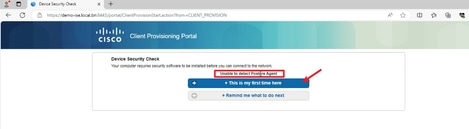

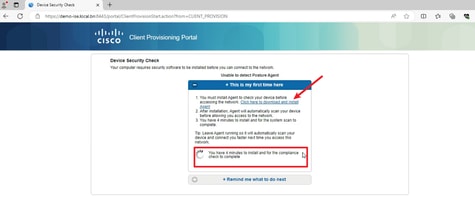

3.如果PC未安装任何版本的终端安全评估代理，您可以看到结果“无法检测终端安全评估代理”。 单击这是我第一次在这里。您需要下载并安装代理。

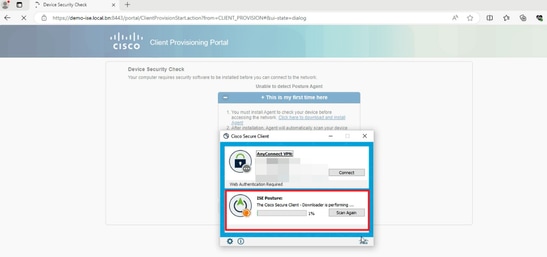

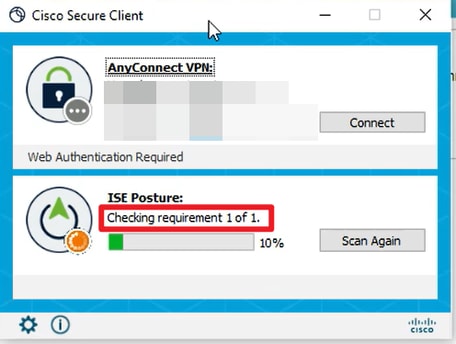

4.安全评估代理运行并从ISE获取安全评估要求。

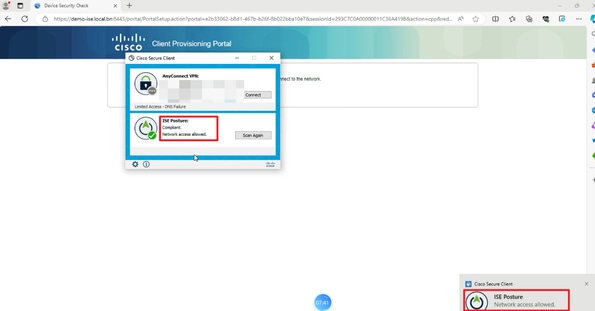

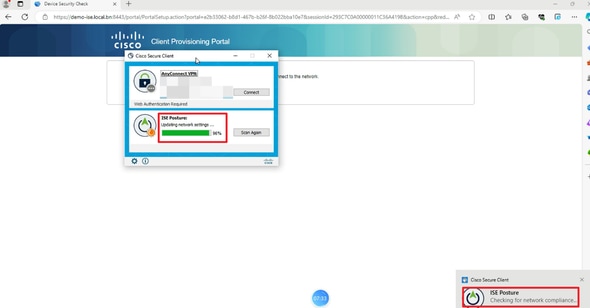

5.当检查结果满足终端安全评估要求时，PC向ISE发送终端安全评估合规报告。ISE触发CoA，因为此终端的安全评估状态已更改。
验证
在C9800 GUI上，验证客户端是否根据投诉/非投诉状态结果获取正确的ACL。

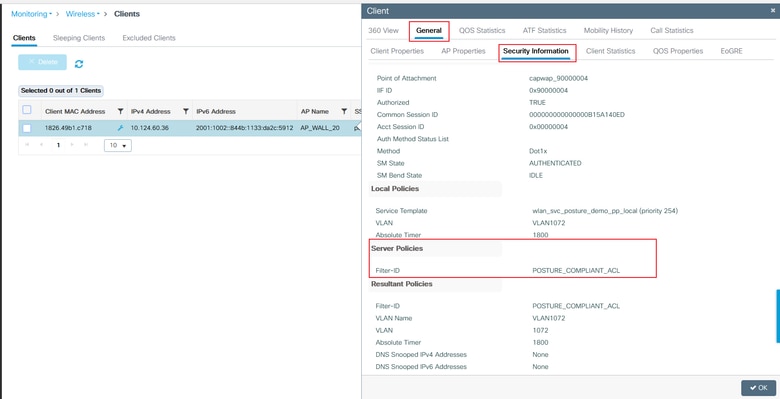

合规：

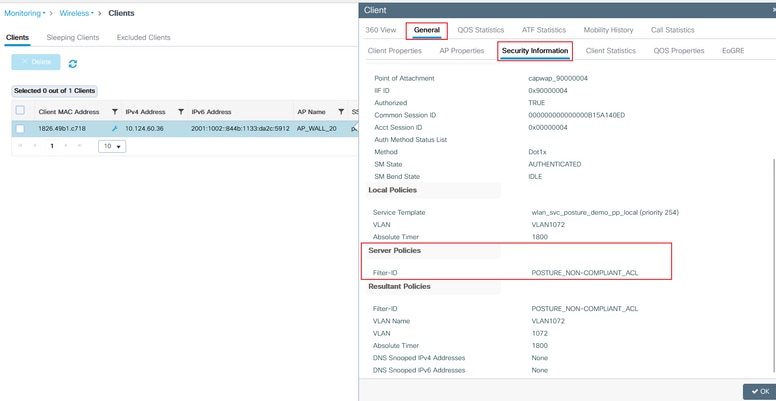

不合规：
在ISE上，只需检查Radius实时日志以确认是否匹配正确的策略。
故障排除
核对清单
- 确保客户端连接并获得有效的IP地址。

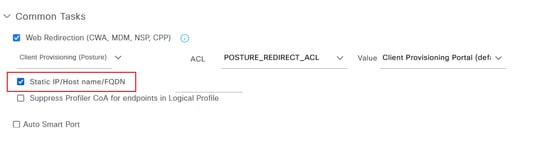

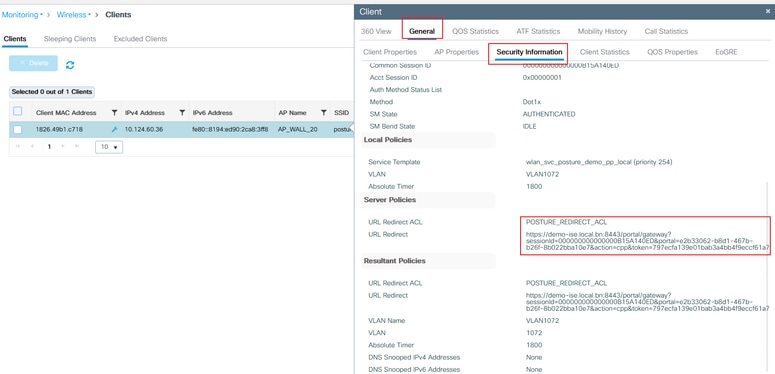

- 确保WLC从ISE获取正确的重定向URL和ACL。您可以通过GUI进行检查：
- 如果重定向不是自动重定向，请打开浏览器并尝试使用随机IP地址。例如10.0.0.1。如果重定向有效，则可能存在DNS解析问题。验证您拥有通过DHCP提供的有效DNS服务器，并且该服务器可以解析主机名。
- 如果浏览器已重定向到ISE门户URL，但页面无法加载，请检查ISE域名是否未添加到DNS服务器，因此客户端无法解析门户URL。要快速解决此问题，请检查授权配置文件下的静态IP/主机名/FQDN，以提供重定向URL中的IP地址。但是，这可能是一个安全问题，因为它暴露了ISE的IP地址。
收集调试
参考
- 在Catalyst 9800 WLC和ISE上配置CWA — 思科
- 带身份服务引擎的无线BYOD
- 部署ISE安全评估
- 排除ISE会话管理和状态故障
- 比较ISE终端安全评估重定向流与ISE终端安全评估无重定向流
