Cisco Connected Mobile Experiences(Cisco CMX)の DETECT & LOCATE サービスでは、導入環境内でデバイスを表示、追跡できます。
DETECT & LOCATE サービスを使用して、キャンパス内のすべてのビルに導入されているすべてのアクセス ポイント(AP)や、各ビルの個々のフロアに導入されている AP を確認できます。 また、Wi-Fi タグ、不正な AP、Wi-Fi 干渉源、Bluetooth Low Energy(BLE)ビーコンを検出できます。
DETECT & LOCATE サービスを使用するには、次の初期設定を行う必要があります。
マップのインポート:詳細については、マップのインポートを参照してください。
コントローラの追加:概念については、CLI からの Cisco WLC の追加を参照してください。
ステップ 1 | Cisco Connected Mobile Experiences(Cisco CMX)にログインします。 | ||||||||
ステップ 2 | [DETECT & LOCATE] をクリックします。 | ||||||||
ステップ 3 |
[Activity Map] ウィンドウの左ペインを使用して、目的のビルとフロアに移動します。 [Activity Map] ウィンドウの右側にアイコンのリストが表示されます。 |
||||||||
ステップ 4 |
次のアイコンを任意の組み合わせで選択して、デバイスのビューをカスタマイズします。 [Clients]:[Clients] アイコンをクリックすると、Cisco CMX による追跡対象(接続および検出された)クライアント デバイスがすべて表示または非表示になります。 クライアント デバイスは、赤色の点(プローブ中クライアント)または緑色の点(接続クライアント)として表示されます。 接続クライアントをクリックすると、そのクライアントが関連付けられている AP(青色の線)が表示され、プローブ中クライアントまたは関連付けられていないクライアントをクリックすると、クライアントの検出に使用される AP(赤色の線)が表示されます。
|
DETECT & LOCATE サービスにより、フロア マップ上のクライアントの位置の更新間隔を設定できます。 更新間隔を使用して、クライアントの位置を判別するためのクライアントの位置のポーリング頻度を設定できます。
Cisco CMX 10.2 では、複数のロケーション ポイントを使用して 1 つのデバイスのロケーション精度テストを実行できます。
クライアント再生機能では、敷地内でクライアントを検出し、クライアントの移動を追跡できます。 一度に 1 つのクライアントのアクティビティを追跡できます。
ステップ 1 | Cisco Connected Mobile Experiences(Cisco CMX)にログインします。 |
ステップ 2 | [DETECT & LOCATE] をクリックします。 |
ステップ 3 | [Activity Map] ウィンドウの左ペインを使用して、目的のビルとフロアに移動します。 |
ステップ 4 |
MAC ID を使用して追跡するクライアントを検索します。 クライアント デバイスの検索方法の詳細については、デバイスの検索を参照してください。 |
ステップ 5 |
[Client Movement History Playback] アイコン
をクリックします。 [Client Playback] ペインが表示されます(以下の図を参照)。 |
ステップ 6 | [Play] アイコンをクリックして、クライアントの再生を開始します。 [Calendar] アイコンをクリックして日付を変更し、特定の日付の再生を表示することもできます。 再生速度を上げるには、[2x] ボタンをクリックします。 |
Cisco Hyperlocation ソリューションは、ソフトウェアおよびハードウェアのイノベーションの組み合わせによって高度なロケーション機能を実現するテクノロジー スイートです。 Cisco CMX リリース 10.2.1 では、Cisco Aironet 3600/3700 アクセス ポイントで使用可能な Angle of Arrival(AoA)テクノロジーと、Hyperlocation モジュールおよび Hyperlocation アンテナがサポートされています。 Cisco CMX は、高度なロケーション アルゴリズムを使用して位相差を抽出し、関連付けられているワイヤレス クライアントの位置を 1 m 以内の精度で正確に検出します。
Cisco Hyperlocation Module with Advanced Security では、Bluetooth Low Energy(BLE)ビーコンもモジュールに統合されています。 お客様は Power over Ethernet やデータセンターからの一元管理などの便利な機能を備えた BLE ビーコンを利用できます。 これにより、現場の IT エンジニアがスマート デバイスのアプリケーションを使用して、BLE ビーコンの状態を検査して回る必要がなくなります。 シスコの Hyperlocation ソリューションでは、仮想 BLE ビーコン技術を採用しています。これによってコンシューマ アプリケーションには単一の Hyperlocation モジュールが 5 つ の BLE ビーコンとして表示されます。
Cisco CMX FastLocate テクノロジーにより、接続 WiFi クライアントの位置を迅速に更新できます。 データ パケットとプローブ フレームからの RSSI が使用可能な場合は、この RSSI が位置の計算に使用されます。 これは、中央でスイッチされる WLAN と FlexConnect(ローカルでスイッチされる WLAN)の両方で使用できます。 Cisco Aironet 700、1700、2600/2700、および 3600/3700 AP を Cisco WLC リリース 8.1.123.0 以降と共に使用する場合、これらの AP では CMX FastLocate がサポートされます。
(注) |
|
ステップ 1 | Cisco Connected Mobile Experiences(Cisco CMX)にログインします。 |
ステップ 2 | [SYSTEM] > [Dashboard] を選択します。 |
ステップ 3 | ウィンドウの右上隅にある [Gear] アイコンをクリックします。 [Settings] ウィンドウが表示されます。 |
ステップ 4 | [Location Setup] タブをクリックします。 |
ステップ 5 | [Location Calculation Parameters] ウィンドウで [Enable Hyperlocation] チェックボックスをオンにします。 |
ステップ 6 | Cisco WLC を Cisco CMX に追加します。 |
ステップ 7 |
Hyperlocation オプションを有効にする前に Cisco WLC を追加した場合は、NMSPLB サービスを再起動して Hyperlocation を開始します。 NMSPLB サービスを再起動するには、cmxctl restart nmsplb コマンドを入力します。 |
ステップ 8 |
Cisco CMX による Hyperlocation の処理を停止するには、[Location Parameters] ウィンドウで([Enable Hyperlocation] チェックボックスをオフにして)Hyperlocation オプションを無効にし、NMSPLB サービスを再起動します。 シスコの Hyperlocation ソリューションの詳細については、次のマニュアルを参照してください。
|
目次
- Detect and Locate サービスの概要
- 初期設定
- デバイスの表示または追跡
- デバイスの詳細情報の表示
- クライアント更新間隔のカスタマイズ
- フィルタを使用したデバイス ビューのカスタマイズ
- フィルタの追加と削除
- デバイスの検索
- ロケーション精度テストを使用したクライアントのロケーション精度の測定
- クライアント再生
- Cisco CMX での Hyperlocation の有効化
Detect and Locate サービスの概要
Cisco Connected Mobile Experiences(Cisco CMX)の DETECT & LOCATE サービスでは、導入環境内でデバイスを表示、追跡できます。
DETECT & LOCATE サービスを使用して、キャンパス内のすべてのビルに導入されているすべてのアクセス ポイント(AP)や、各ビルの個々のフロアに導入されている AP を確認できます。 また、Wi-Fi タグ、不正な AP、Wi-Fi 干渉源、Bluetooth Low Energy(BLE)ビーコンを検出できます。
初期設定
DETECT & LOCATE サービスを使用するには、次の初期設定を行う必要があります。
マップのインポート:詳細については、マップのインポートを参照してください。
コントローラの追加:概念については、CLI からの Cisco WLC の追加を参照してください。
デバイスの表示または追跡
手順
ステップ 1 Cisco Connected Mobile Experiences(Cisco CMX)にログインします。 ステップ 2 [DETECT & LOCATE] をクリックします。 ステップ 3 [Activity Map] ウィンドウの左ペインを使用して、目的のビルとフロアに移動します。 [Activity Map] ウィンドウの右側にアイコンのリストが表示されます。
ステップ 4 次のアイコンを任意の組み合わせで選択して、デバイスのビューをカスタマイズします。 [Clients]:[Clients] アイコンをクリックすると、Cisco CMX による追跡対象(接続および検出された)クライアント デバイスがすべて表示または非表示になります。 クライアント デバイスは、赤色の点(プローブ中クライアント)または緑色の点(接続クライアント)として表示されます。 接続クライアントをクリックすると、そのクライアントが関連付けられている AP(青色の線)が表示され、プローブ中クライアントまたは関連付けられていないクライアントをクリックすると、クライアントの検出に使用される AP(赤色の線)が表示されます。

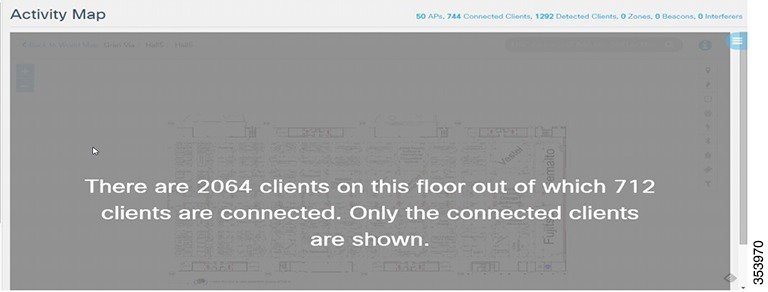

(注) 一度に表示できるクライアント(接続および検出)の最大数は、2000 です。 この制限を超えると、接続クライアントだけが表示されます。この場合も最大数は 2000 です(次の図を参照)。 ただし、接続クライアントの合計数も 2000 を超える場合、クライアントは表示されません。 このような場合は、Analytics サービスを使用してクライアント情報を表示することを推奨します。
[Heatmap]:[Heatmap] アイコンをクリックすると、クライアント デバイスのさまざまな集中度のエリアが表示または非表示になります。 次の図に示すように、クライアント デバイスの集中度が高いエリアは明るい赤色で表示されます。
[Access Point]:[Access Point] アイコンをクリックすると、特定のフロアに導入されているすべての AP が表示または非表示になります。 AP は、中央に番号が入った円オブジェクトとして表示されます。 この番号は、特定の AP に接続しているクライアントの数を示します。
(注) AP をクリックすると、その AP に接続しているクライアント(青色の線)と、その AP によって検出されたプローブ中クライアント(赤色の線)が表示されます。
(注) Cisco Hyperlocation モジュールを Cisco Aironet 3700 および 3600 シリーズ AP の背面に接続している場合は、1m 未満まで顧客、ビジター、またはアセットの位置を追跡できます。 現在、ハイパーロケーション ソリューションは関連付けられているクライアントでのみ機能します。
[Interferers]:[Interferers] アイコンをクリックすると、ワイヤレス ネットワークで検出されたすべての RF 干渉源とその影響範囲ゾーンが表示または非表示になります。
[Beacons]:[Beacons] アイコンをクリックすると、ワイヤレス ネットワークで検出された BLE 送信デバイスが表示または非表示になります。 BLE ビーコンの詳細については、BLE ビーコンの管理を参照してください。
(注) ビーコンは干渉源として検出されます。 ビーコンに関連して発生する一般的な問題の 1 つに、追跡が有効にならないことがあります。 このような場合は、System サービスを使用して追跡の設定を変更できます。 詳細については、デバイスの表示または追跡を参照してください。
[Filters]:[Connection Status]、[Manufacturer]、および [Service Set Identifier (SSID)] などのパラメータに基づいて、表示するデバイスをフィルタリングするには、[Filters] アイコンをクリックします。
[Inclusion & Exclusion Regions]:[Inclusion & Exclusion Regions] アイコンをクリックすると、フロアの包含領域と除外領域が表示されます。 包含領域と除外領域は Cisco Prime Infrastructure で作成されます。 Cisco CMX ではこれらの領域を表示できますが、変更することはできません。 包含領域は緑色で示され、除外領域は灰色で示されます。
デバイスの詳細情報の表示
手順
ステップ 1 Cisco Connected Mobile Experiences(Cisco CMX)にログインします。 ステップ 2 [DETECT & LOCATE] をクリックします。 ステップ 3 [Activity Map] ウィンドウの左ペインを使用して、目的のビルとフロアに移動します。 [Activity Map] ウィンドウの右側にアイコンのリストが表示されます。
ステップ 4 目的のデバイス(クライアント デバイス、AP、ビーコンなど)を表示するには、対応するアイコンをクリックします。 ステップ 5 マップ上で該当するデバイスをクリックします。 デバイスの詳細情報(MAC アドレス、IP アドレス、ステータスなど)を示すペインが表示されます。
クライアント更新間隔のカスタマイズ
手順DETECT & LOCATE サービスにより、フロア マップ上のクライアントの位置の更新間隔を設定できます。 更新間隔を使用して、クライアントの位置を判別するためのクライアントの位置のポーリング頻度を設定できます。
ステップ 1 Cisco Connected Mobile Experiences(Cisco CMX)に、管理ユーザまたは Location ロールが付与されているユーザのいずれかとしてログインします。 ステップ 2 [DETECT & LOCATE] をクリックします。 ステップ 3 [Activity Map] ウィンドウの左ペインを使用して、目的のビルとフロアに移動します。 [Activity Map] ウィンドウの右側にアイコンのリストが表示されます。
ステップ 4 [Gear] アイコンをクリックして、クライアントの更新間隔を設定します。 クライアントの更新間隔を示すペインが表示されます。 ステップ 5 + アイコンまたは - アイコンを使用して、クライアントの更新間隔を増減します。 更新間隔は秒単位です。 指定できる範囲は 1 ~ 30 秒です。 デフォルトの更新間隔は 5 秒です。 ステップ 6 [OK] をクリックします。 マップ上にドットで示されるクライアントは、新たに設定された間隔で更新されます。
フィルタを使用したデバイス ビューのカスタマイズ
手順
ステップ 1 Cisco Connected Mobile Experiences(Cisco CMX)に、管理ユーザまたは Location ロールが付与されているユーザのいずれかとしてログインします。 ステップ 2 [DETECT & LOCATE] をクリックします。 ステップ 3 [Activity Map] ウィンドウの左ペインを使用して、目的のビルとフロアに移動します。 [Activity Map] ウィンドウの右側にアイコンのリストが表示されます。
ステップ 4 目的のデバイス(クライアント デバイス、AP、ビーコンなど)を表示するには、対応するアイコンをクリックします。 クリックするアイコンが多いほど、有効になるフィルタリング オプションが増えます。
フィルタの追加と削除
手順
ステップ 1 Cisco Connected Mobile Experiences(Cisco CMX)にログインします。 ステップ 2 [DETECT & LOCATE] をクリックします。 ステップ 3 [Activity Map] ウィンドウの左ペインを使用して、目的のビルとフロアに移動します。 [Activity Map] ウィンドウの右側にアイコンのリストが表示されます。
ステップ 4 目的のデバイス(クライアント デバイス、AP、ビーコンなど)を表示するには、対応するアイコンをクリックします。 クリックするアイコンが多いほど、有効になるフィルタリング オプションが増えます。 ステップ 5 [Filter] アイコンをクリックします。 ステップ 6 表示される [Filters] ダイアログボックスで、次のパラメータに基づいてクライアント フィルタを追加または削除できます。
デバイスの検索
手順
ステップ 1 Cisco Connected Mobile Experiences(Cisco CMX)にログインします。 ステップ 2 [DETECT & LOCATE] をクリックします。 ステップ 3 [Activity Map] ウィンドウの左ペインを使用して、目的のビルとフロアに移動します。 ステップ 4 [Activity Map] ウィンドウの [Search] フィールドに、目的のデバイスを検索またはフィルタリングするために次のいずれかのパラメータを入力します。
[MAC Address]:対応するクライアントの MAC アドレスを入力します。このアドレスには小文字を使用し、区切り文字としてコロンを使用します(例:00:a0:22:bc:e2:00)。
[Device IP Address]:クライアントの IPv4 または IPv6 アドレスをドット形式で入力します(例:10.22.12.212)。
[SSID]:クライアントの SSID を自由形式のテキストで入力します。
[Device Manufacturer]:特定の製造元名(Apple、Samsung など)を自由形式のテキストで入力します。
[Username]:クライアントのユーザ名を自由形式のテキストで入力します。
ロケーション精度テストを使用したクライアントのロケーション精度の測定
手順
ステップ 1 Cisco Connected Mobile Experiences(Cisco CMX)にログインします。 ステップ 2 [DETECT & LOCATE] をクリックします。 ステップ 3 [Activity Map] ウィンドウの左ペインを使用して、目的のビルとフロアに移動します。 ステップ 4 [Activity Map] ウィンドウで、クライアント検索のための検索オプションを選択します。 ステップ 5 該当するクライアントをクリックします。 [Client] ダイアログボックスが表示されます。
ステップ 6 ロケーション精度テストを開始するため、[LOCATION ACCURACY TEST] アイコンをクリックします。 ステップ 7 [Enter a test name] テキストボックスにロケーション精度テストの名前を入力し、Enter を押します。 ダイアログボックスが表示され、マップ上のクライアント デバイスの実際の位置に マーカーを配置するかどうかが確認されます。
ステップ 8 正しい位置にマーカーをドラッグします。 ステップ 9 [Run] をクリックします。 テストは必要に応じて任意の期間にわたって実行できます。 テストの経過時間が表示されます。 ステップ 10 現行ロケーションのテストが完了したら、[Pause] をクリックします。 デバイスを別のロケーションに移動してテストを続行できます(ステップ 8 からステップ 10 を繰り返します)。 ステップ 11 すべてのロケーション ポイントのテストが完了したら、[Finished?] をクリックします。 [View Result] をクリックして、テスト結果を取得します。 10m の精度と平均誤差距離を示すダイアログボックスが表示されます。
ステップ 12 [View accuracy test report] をクリックして、実行した精度テストのリストを表示します。 このレポートでは、テストを再開するか、最新ログまたはすべてのログをダウンロードすることができます。
(注) テストが進行中の場合でも、[View accuracy test report] をクリックしてすべてのテストをモニタできます。 実行中のテストを一時停止するには [Pause] をクリックします。 一時停止したテストを続行するには [Relaunch] をクリックします。 テストを終了し、結果を取得するには [Report] アイコンをクリックします。
テスト レポート テーブルからレポートを削除するには、[Delete] をクリックします。
クライアント再生
手順
ステップ 1 Cisco Connected Mobile Experiences(Cisco CMX)にログインします。 ステップ 2 [DETECT & LOCATE] をクリックします。 ステップ 3 [Activity Map] ウィンドウの左ペインを使用して、目的のビルとフロアに移動します。 ステップ 4 MAC ID を使用して追跡するクライアントを検索します。 クライアント デバイスの検索方法の詳細については、デバイスの検索を参照してください。
ステップ 5 [Client Movement History Playback] アイコン をクリックします。 [Client Playback] ペインが表示されます(以下の図を参照)。

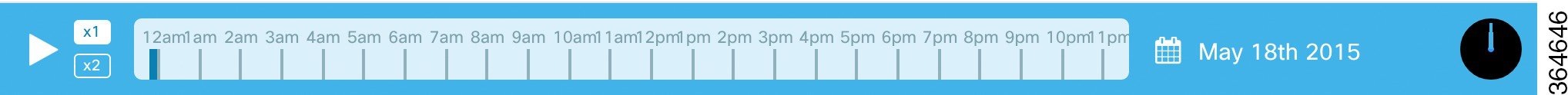

ステップ 6 [Play] アイコンをクリックして、クライアントの再生を開始します。 [Calendar] アイコンをクリックして日付を変更し、特定の日付の再生を表示することもできます。 再生速度を上げるには、[2x] ボタンをクリックします。
