診断インジケータ

この章は次のトピックで構成されています。

診断インジケータの概要

この章では、迅速で効果的なトラブルシューティングのための強力なツールとして、コンピューティングサーバーで一般的に見られる組み込みの診断インジケータと避雷器（LED）を活用することに焦点を当てています。これらの視覚的キューは、電源やメモリモジュールからネットワーク インターフェイスやストレージドライブに至るまで、さまざまなハードウェアコンポーネントの動作ステータスを迅速に把握し、多くの場合、広範なソフトウェア診断をしなくても、問題の正確な場所や性質を特定できます。次のトピックでは、さまざまな色、点滅パターン、およびこれらの LED の組み合わせを解釈して、問題を迅速に診断し、ダウンタイムを最小限に抑え、サーバーインフラストラクチャの修復プロセスを合理化方法について説明します。

  • 前面パネルの LED インジケータ

  • 背面 パネル LED インジケータ

  • システム ファン LED

  • SSDおよび NVMe ドライバ LED インジケータ

前面パネルの LED インジケータ

以下の LED インジケータを使用して、背面パネル コンポーネントのトラブルシューティングに役立ちます。

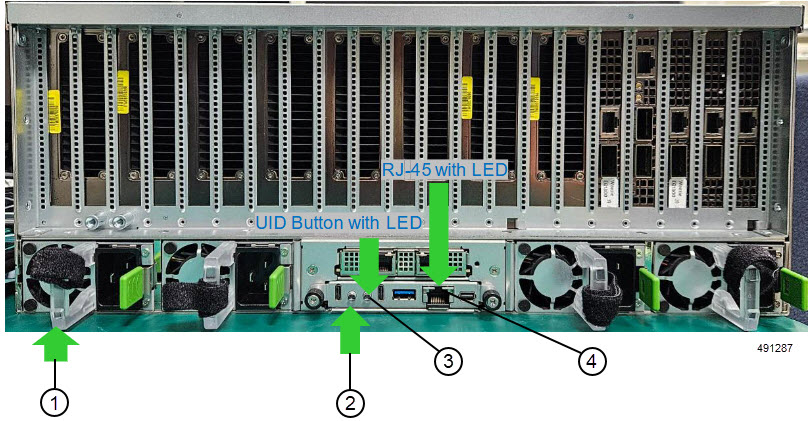

図 1. 前面パネルの LED インジケータ
表 1. 前面パネルの LED インジケータ
コンポーネント LED 説明
1

電源モジュール LED

2

LED 付き電源ボタン
3

LED 付き UID ボタン
4

LED 付き RJ-45
表 2. LED 付き電源ボタン
インジケータ コード 条件
消灯

電源オフ/Pre-S5
グリーンで点滅

S5
緑色の点灯

S0
オレンジに点灯

ファン異常または設置されていない
表 3. UID LED 付き UID ボタン
インジケータ コード 条件
消灯

UID がオフです
青色の点灯

UID は /Pre-S5 状態です
表 4. LED 付きシステム ファン
インジケータ コード 条件
消灯

ファンがアクティブです
赤色の点灯

ファン異常
表 5. NVMe SSD LED
インジケータ コード 条件
消灯

非アクティブ
グリーン

アクティブ

背面パネル LED インジケータ

背面パネルのコンポーネントのトラブルシュートには、次の LED インジケータを活用。

図 2. 背面パネル LED インジケータ
表 6. 背面パネル LED インジケータ
コンポーネント LED 説明
1

電源モジュール LED

2

LED 付き電源ボタン
3

LED 付き UID ボタン
4

RJ-45 LED
表 7. LED 付き電源ボタン
インジケータ コード 条件
消灯

電源オフ/Pre-S5

グリーンで点滅

S5
緑色の点灯

S0
オレンジに点灯

ファンが異常であるか、取り付けられていない
表 8. LED 付き UID ボタン
インジケータ コード 条件
消灯

UID がオフ
青色の点灯

UID はオン/Pre-S5
表 9. RJ-45 LED
インジケータ コード 条件
左右-オフ

接続なし
左：オレンジ（点滅）

リンクとネットワーク上でアクティブ
右：オレンジ

リンクと 100Gbps の実行
右：オレンジ

リンクと 1 Gbps の実行
表 10. Acbel 3200W 電源 LED
インジケータ コード 条件
消灯

接続なし
グリーンで点滅

アクティブ：スタンバイ電源
緑色、点灯

アクティブ：通常の電力
オレンジ

非アクティブ：AC電源：オフ/障害
表 11. Delta 3200W 電源 LED
インジケータ コード 条件
消灯

非アクティブ：PSU が検出されないか、または取り付けられていない / AC電源入力なし
グリーンで点滅

アクティブ：スタンバイ電源
緑色、点灯

アクティブ：通常の電力
