スイッチの 10/100/1000 イーサネット ポートは、RJ-45 コネクタとイーサネット ピン割り当てを使用します。
スイッチの 100M/1G/2.5G/5G/10G マルチギガビット イーサネット ポートは、RJ-45 コネクタとイーサネット ピン配置を使用します。
図 2-2 100M/1G/2.5G/5G/10G ポート ピン配置
10 ギガビット イーサネット電気モジュールは、図 2-3 に示すような CX1 銅線コネクタを使用します。
(注) CX1 ケーブルを注文または使用するときは、バージョン ID が 2 以上であることを確認してください。
10 ギガビット イーサネット光モジュールは、図 2-4 および図 2-5 に示すコネクタを使用します。
図 2-3 10 ギガビット イーサネット CX1 銅線コネクタ
SFP モジュール コネクタを図 2-4、図 2-5、および図 2-6 に示します。
このスイッチは、両端に SFP モジュール コネクタを備えた 0.5 m の銅製受動ケーブルである SFP モジュール パッチ ケーブルをサポートしています(図 2-7)。このケーブルを使用して、2 台の Catalyst 3650 スイッチをカスケード構成で接続できます(接続できるポートは 1 ギガビット イーサネット SFP ポートのみです)。
図 2-6 銅線 SFP モジュールの RJ-45 コネクタ
10/100/1000 イーサネット管理ポートは、イーサネット ピン割り当ての RJ-45 コネクタを使用します。図 2-8 にピン割り当てを示します。
スイッチには 2 つのコンソール ポートとして、前面パネルの USB 5 ピン Mini タイプ B ポートと(図 2-9 を参照)、背面パネルの RJ-45 コンソール ポートがあります。
USB コンソール ポートには、図 2-10 に示す USB タイプ A から 5 ピン Mini タイプ B へのケーブルを使用します。USB タイプ A から USB Mini タイプ B へのケーブルは提供されません。このケーブルが含まれたアクセサリ キット(部品番号:800-33434)を発注してください。
図 2-10 USB タイプ A から USB 5 ピン Mini タイプ B へのケーブル
RJ-45 コンソール ポートでは 8 ピン RJ-45 コネクタを使用します( 表 2-2 および 表 2-3 を参照してください)。付属の RJ-45/DB-9 アダプタ ケーブルは、スイッチのコンソール ポートとコンソール PC の接続に使用します。スイッチのコンソール ポートを端末に接続する場合は、RJ-45/DB-25 メス DTE アダプタを用意します。このアダプタが入ったキット(部品番号:ACS-DSBUASYN=)を発注してください。コンソール ポートおよびアダプタのピン割り当てについては、 表 2-2 および 表 2-3 を参照してください。
図 2-11 は、StackWise スタック構成ケーブルを示しています。
表 2-1 は、各 StackWise ケーブルの最小の曲げ半径および巻きの直径を指定するものです。
|
|
|
|
---|---|---|---|
スタック構成をイネーブルにするには、StackWise アダプタがスタッキング ポートに取り付けられている必要があります。StackWise ケーブルはスタッキング ポートの StackWise アダプタを接続します。スタック構成で発注したスイッチには、StackWise アダプタがあらかじめ取り付けられています。
スイッチがスタック構成で発注されていない場合、アダプタを別に購入して取り付ける必要があります。StackWise スタック構成アップグレード キット(部品番号 C3650-STACK-KIT=)の一部として StackWise アダプタを購入できます。これには、2 個のアダプタと 0.5 m の StackWise ケーブルが含まれます。
StackWise アダプタについてシスコのテクニカル サポートに連絡する場合は、シリアル番号が必要です。シリアル番号を特定する方法について調べるには、図 2-12 を参照してください。
図 2-12 StackWise アダプタのシリアル番号の位置
StackWise アダプタ ブランクはスイッチの購入時にスタック構成が指定されていない場合に、スタッキング ポートに取り付けられます。StackWise アダプタ ブランクはスタッキング ポートにネジで固定され、ポートをスタック構成に使用する場合は取り外して StackWise アダプタと交換する必要があります。StackWise アダプタ ブランク は StackWise アダプタ ブランクを示しています。
|
|
||
|
|
各ポートはケーブルの両端の波長仕様が一致している必要があります。また、ケーブル長は制限値を超えないものとします。銅線 1000BASE-T SFP モジュール トランシーバは、カテゴリ 5 の標準 4 ツイストペア ケーブルを使用します。最大ケーブル長は 328 フィート(100 m)です。
ケーブル配線の仕様については、シスコのトランシーバ モジュールのデータ シートを参照してください。
http://www.cisco.com/en/US/products/hw/modules/ps5455/products_data_sheets_list.html

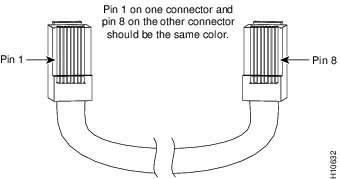

クロス ケーブルかどうかを判断するには、タブを後ろにして、ケーブル端を並べて持ちます。左プラグの最も外側のピンの接続線が、右プラグの最も外側のピンの接続線と同じ色になります(図 2-18 を参照)。
コンソール ポートでは 8 ピン RJ-45 コネクタ( 表 2-2 および 表 2-3 を参照)を使用します。コンソール ケーブルを注文しなかった場合は、RJ-45/DB-9 アダプタ ケーブルでスイッチのコンソール ポートと PC のコンソール ポートを接続する必要があります。スイッチのコンソール ポートを端末に接続する場合は、RF-45/DB-25 メス DTE アダプタが必要です。アダプタが入ったキット(部品番号:ACS-DSBUASYN=)を発注してください。コンソール ポートおよびアダプタのピン割り当てについては、 表 2-2 および 表 2-3 を参照してください。
表 2-2 に、コンソール ポート、RF-45/DB-9 アダプタ ケーブル、およびコンソール装置のピン割り当てを示します。
ポート(DTE) |
ターミナル アダプタ |
デバイス |
---|---|---|
|
|
|
表 2-3 に、コンソール ポート、RJ-45/DB-25 メス DTE アダプタ、およびコンソール装置のピン配置を示します。
(注) RJ-45/DB-25 メス DTE アダプタが別途必要です。このアダプタが入ったキット(部品番号:ACS-DSBUASYN=)をシスコに発注してください。
ポート(DTE) |
ターミナル アダプタ |
デバイス |
---|---|---|
|
|
|
