この付録では、Catalyst 3650 スタンドアロン スイッチまたはスイッチ スタックを CLI ベースでセットアップする手順について説明します。Express Setup を使用してスイッチを設定するには、『 Catalyst 3650 スイッチ スタートアップ ガイド 』を参照してください。スイッチを電源に接続する前に、安全に関する注意事項を十分に確認してください。
設定が行われていないスイッチで CLI にアクセスするには、スイッチを Express Setup モードにして、スイッチのイーサネット ポートまたはイーサネット管理ポートを PC またはワークステーションのイーサネット ポートに接続します。スイッチを Express Setup モードにするには、『 Catalyst 3650 Switch Getting Started Guide 』( h ttp://www.cisco.com/c/en/us/td/docs/switches/lan/catalyst3650/hardware/quick/guide/cat3650_gsg.html )に記載されている手順に従います。
スイッチが Express Setup モードの状態で、IP アドレス 10.0.0.1 を入力して Telnet セッションを開始します。 setup ユーザ EXEC コマンドを入力します。 “初期設定情報の入力” section に記載されている情報を入力します。
スイッチの設定情報を入力した後、 write memory 特権 EXEC コマンドを使用して、フラッシュ メモリに設定を保存します。
(注) Express Setup モードでは、write memory コマンドを入力するまで、スイッチ上で IP アドレス 10.0.0.1 が有効です。ただし、write memory コマンドを入力すると、Telnet 接続が切断されます。
CLI の使用方法の詳細については、『 Cisco Catalyst 3650 Series Switches Command Reference Guides 』( h ttp://www.cisco.com/c/en/us/support/switches/catalyst-3650-series-switches/products-command-reference-list.html )を参照してください。
Cisco IOS コマンドおよびパラメータは CLI によって入力できます。
(注) Catalyst 3650 スイッチをスタック構成にしている場合、そのいずれかのスタック スイッチの 10/100/1000 イーサネット管理ポートまたはコンソール ポートに接続します。スタック全体の初期設定は、スタック内のどのスイッチでも実行できます。
RJ-45 コンソール ポートは、スイッチの背面パネルにあります。
手順 1 RJ-45/DB-9 アダプタ ケーブルを PC の 9 ピン シリアル ポートに接続します。ケーブルのもう一方の端をスイッチのコンソール ポートに接続します。
手順 2 PC または端末で、端末エミュレーション プログラムを起動します。プログラム(通常、HyperTerminal または Procomm Plus などの PC アプリケーション)によって、スイッチと PC または端末との通信が可能になります。
手順 3 PC または端末のボー レートおよびキャラクタ フォーマットを、次に示すコンソール ポートの特性に合わせて設定します。
手順 5 PC または端末にブートローダ シーケンスが表示されます。Enter を押してセットアップ プロンプトを表示します。“セットアップ プログラムの設定” sectionの手順を実行します。
USB ミニタイプ B ポートは、スイッチの前面パネルにあります。
手順 1 スイッチの USB コンソール ポート(図 3-1 を参照)を、Windows ベースの PC に最初に接続するときは、USB ドライバをインストールします。インストール手順については、以下のセクションを参照してください。
– “Cisco Microsoft Windows USB デバイス ドライバのインストール” section
– “Microsoft Windows 用 Cisco USB ドライバのアンインストール” section

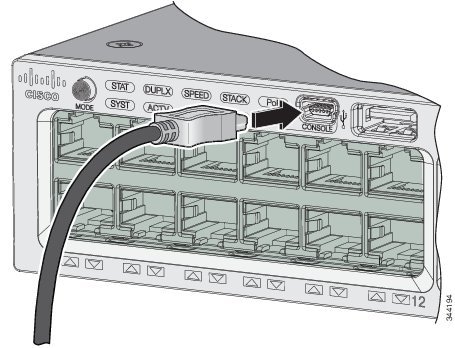

図 3-1 USB コンソール ケーブルを Catalyst 3650 スイッチに接続
手順 2 USB ケーブルを PC の USB ポートに接続します。ケーブルのもう一方の端をスイッチのミニ B(5 ピン コネクタ)USB コンソール ポートに接続します。図 3-1 を参照してください。
手順 3 PC または端末上で端末エミュレーション ソフトウェアを起動します。このプログラム(その多くは、HyperTerminal や ProcommPlus などの PC アプリケーション)は、使用可能な PC または端末とスイッチの間の通信を確立します。
手順 4 コンソール ポートのデフォルト特性に合わせて、PC または端末のボーレートおよびキャラクタ フォーマットを次のように設定します。
手順 6 PC または端末にブートローダ シーケンスが表示されます。Enter を押してセットアップ プロンプトを表示します。“セットアップ プログラムの設定” sectionの手順を実行します。
Microsoft Windows ベースの PC をスイッチの USB コンソール ポートに最初に接続するときに、USB デバイス ドライバをインストールする必要があります。
Microsoft Windows USB デバイス ドライバをインストールするには、次を行います。
手順 1 Cisco.com の Web サイトから Cisco USB コンソール ドライバ ファイルを入手し、解凍します。
手順 2 USB ケーブルを PC とスイッチのコンソール ポートに接続します。USB コンソール ポートの LED がグリーンで点灯し、Found New Hardware ウィザードが表示されます。指示に従って、ドライバのインストールを完了します。
Windows の Add or Remove Programs ユーティリティ、または setup.exe ファイルを使用します。
(注) ドライバをアンインストールする前に、スイッチとコンソール端末を切り離します。
手順 1 [Start] > [Control Panel] > [Add or Remove Programs] を選択します。
手順 2 [Cisco Virtual Com] を選択し、[Remove] をクリックします。
手順 3 [Program Maintenance] ウィンドウが表示されたら、[Remove] オプション ボタンを選択します。[Next] をクリックします。
(注) ドライバをアンインストールする前に、スイッチとコンソール端末を切り離します。
手順 1 [Start] > [Control Panel] > [Uninstall or change a program] の順に選択します。
手順 2 [Cisco Virtual Com] を選択し、[Uninstall] をクリックします。
手順 3 [Programs and Features] ウィンドウが表示されたら、[Yes] をクリックします。
(注) ドライバをアンインストールする前に、スイッチとコンソール端末を切り離します。
手順 1 32 ビット Windows の場合は setup.exe を、64 ビット Windows の場合は setup(x64).exe を実行し、[Next] をクリックします。
手順 2 Cisco Virtual Com の InstallShield ウィザードが表示されたら、[Next] をクリックします。
手順 3 表示される [Program Maintenance] ウィンドウで、[Remove] オプション ボタンをクリックし、[Next] をクリックします。
手順 4 表示される [Remove the Program] ウィンドウで、[Remove] をクリックします。
(注) Windows Vista または Windows 7 の [User Account Control] の警告が表示されたら、[Allow - I trust this program] をクリックして進みます。
手順 5 表示される [InstallShield Wizard Completed] ウィンドウで、[Finish] をクリックします。
スイッチを設定するには、セットアップ プログラムを完了します。セットアップ プログラムはスイッチの電源がオンになると自動的に実行されます。スイッチがローカル ルータやインターネットと通信するのに必要な IP アドレスやその他の設定情報を割り当てる必要があります。これらの情報は、スイッチの設定や管理にデバイス マネージャまたは Cisco Network Assistant を使用する場合にも必要です。
スイッチをスタックしていて、スタック内の各スイッチに複数のコンソールが接続してある場合は、最初に Enter を押したコンソールに初期設定ダイアログが表示されます。
セットアップ プログラム、およびスイッチの初期設定を完了するには、次の手順を実行します。
手順 1 次の 2 つのプロンプトで Yes を入力します。
手順 2 スイッチのホスト名を入力し、Return を押します。
ホスト名は、コマンド スイッチでは 28 文字以内、メンバ スイッチでは 31 文字以内に制限されています。どのスイッチでも、ホスト名の最終文字として -n ( n は数字)を使用しないでください。
手順 3 シークレット パスワードを入力し、Return を押します。
このパスワードは 1 ~ 25 文字の英数字で指定できます。先頭の文字を数字にしてもかまいません。大文字と小文字が区別されます。スペースも使えますが、先頭のスペースは無視されます。シークレット パスワードは暗号化され、イネーブル パスワードはプレーン テキストです。
手順 4 イネーブル パスワードを入力し、Return を押します。
手順 5 仮想端末(Telnet)パスワードを入力し、Return を押します。
このパスワードは 1 ~ 25 文字の英数字で指定できます。大文字と小文字が区別されます。スペースも使えますが、先頭のスペースは無視されます。
手順 6 国コードを設定する場合は、 yes を入力し、 Return キーを押します。
手順 7 国コードを入力し、 Return キーを押します。
手順 8 (任意)プロンプトに従って、簡易ネットワーク管理プロトコル(SNMP)を設定します。後から、CLI、Device Manager、または Cisco Network Assistant アプリケーションを使用して SNMP を設定することもできます。SNMP を後で設定する場合は、 no を入力します。
手順 9 管理ネットワークに接続するインターフェイスのインターフェイス名(物理的なインターフェイスまたは VLAN(仮想 LAN)の名前)を入力して、Return を押します。
手順 10 インターフェイスを設定するために、スイッチの IP アドレスとサブネット マスクを入力し、Return を押します。(ここに示す IP アドレスとサブネット マスクは一例です)
スイッチの初期設定が完了しました。スイッチにその設定が表示されます。設定出力例を次に示します。
手順 11 スイッチの初期設定が完了すると、次の選択肢が表示されます。
セットアップ プログラムが完了すると、スイッチは作成されたデフォルト設定を実行できます。この設定の変更や他の管理タスクを実行するには、 Switch>
プロンプトでコマンドを入力するか、Cisco Network Assistant などの管理ツールを使用して設定を続行します。
