マルチリージョン ファブリックへの移行

表 1. 機能の履歴

機能名

リリース情報

説明

マルチリージョン ファブリックへの移行

Cisco IOS XE リリース 17.9.1a

Cisco SD-WAN リリース 20.9.1

Cisco vManage リリース 20.9.1

Cisco SD-WAN マルチリージョン ファブリックは、エンタープライズ ネットワークの Cisco SD-WAN への移行を容易にする移行モードを提供します。移行モードにより、マルチリージョン ファブリック ネットワークの一部ではない Cisco vSmart コントローラ からマルチリージョン ファブリック アーキテクチャで動作する Cisco vSmart コントローラ へのデバイスの段階的な移行が可能になります。

移行モードは、マルチリージョン ファブリック アーキテクチャと同様に機能する複雑なネットワークを移行する場合に特に役立ちます。つまり、複数のネットワークセグメントがあり、ネットワークハブを介してセグメント間のトラフィックを誘導する制御ポリシーがあります。

マルチリージョン ファブリックへの移行に関する情報

一部のエンタープライズ ネットワークは論理セグメントに分割され、ハブデバイスを介してセグメント間のトラフィックをルーティングするように構成されています。これらのネットワークアーキテクチャは、マルチリージョン ファブリック アーキテクチャに似ていて、マルチリージョン ファブリックへの移行にとても適しています。Cisco SD-WAN は、このタイプのネットワークをマルチリージョン ファブリック アーキテクチャに変換するのに役立つ移行モードを提供します。

1 つのユースケースは、複数の地理的リージョンにまたがり、各地理的リージョンを組織の全体的なネットワークアーキテクチャ内のセグメントとして扱う組織です。組織は、Cisco vSmart コントローラ で一元化された制御ポリシーを使用して、セグメント間のハブごとのルーティングを構成します。デバイスで移行モードを構成し、ここで説明する手順を使用して、次のことを行います。

  • 各セグメントをマルチリージョン ファブリック リージョンに変換する

  • 境界ルータをセットアップする

  • マルチリージョン ファブリック アーキテクチャで動作するように Cisco vSmart コントローラ を割り当てる

マルチリージョン ファブリックに移行するメリット

複数の地理的リージョンにまたがり、各地理的リージョンをネットワークセグメントとして扱う組織の場合、セグメントポリシーの構成は複雑であり、ネットワークが拡大するにつれて複雑さは急速に増します。マルチリージョン ファブリックに移行すると、一元化された制御ポリシーのオーバーヘッドが大幅に簡素化されます。マルチリージョン ファブリックを使用して簡素化できる複雑な一元化された制御ポリシーの例については、マルチリージョン ファブリックへの移行のユースケースを参照してください。

このセクションで説明する移行手順を使用すると、ネットワーク内の各ルータの機能、およびネットワークトポロジにおける各ルータのロールを維持しながら、ネットワークをマルチリージョン ファブリックに移行できます。

たとえば、非マルチリージョン ファブリック ネットワークの 1 つのセグメントにサービスを提供することに特化したデバイスは、エッジルータのロールを備えたマルチリージョン ファブリック アーキテクチャで引き続きサービスを提供します。非マルチリージョン ファブリック ネットワークでハブとして機能するデバイスは、境界ルータのロールで、マルチリージョン ファブリック アーキテクチャでも引き続き機能します。

マルチリージョン ファブリックへの移行でサポートされるデバイス

  • エッジルータのロール：すべての Cisco IOS XE SD-WAN デバイス、すべての Cisco vEdge デバイス

  • 境界ルータのロール：すべての Cisco IOS XE SD-WAN デバイス

マルチリージョン ファブリックへの移行の前提条件

  • アーキテクチャ内の各デバイスのロールを計画します。

  • 元のネットワークアーキテクチャのセグメント内で動作する各エッジルータには、マルチリージョン ファブリック アーキテクチャの単一リージョン内でエッジルータとして動作するためのシステム要件があります。

  • ハブとして機能する各ルータには、マルチリージョン ファブリック境界ルータとして動作するためのシステム要件があります。

  • コアリージョンを含む、マルチリージョン ファブリック アーキテクチャの各リージョンにサービスを提供できる Cisco vSmart コントローラ を決定します。

マルチリージョン ファブリックへの移行のユースケース

次の例は、マルチリージョン ファブリック アーキテクチャへの移行を計画および実行するための手順についての洞察を提供します。単純化するために、この例には、組織のネットワーク内に少数のルータのみが含まれていて、移行前には単一の Cisco vSmart コントローラ が使用されています。

ユースケースは、複数の地理的リージョンにまたがり、各地理的リージョンをネットワークセグメントとして扱う組織です。セグメント 1 は西海岸にサービスを提供し、セグメント 2 は東海岸にサービスを提供します。2 つのセグメント間のすべてのトラフィックは、各セグメントのハブデバイスを経由します。

移行前と移行後

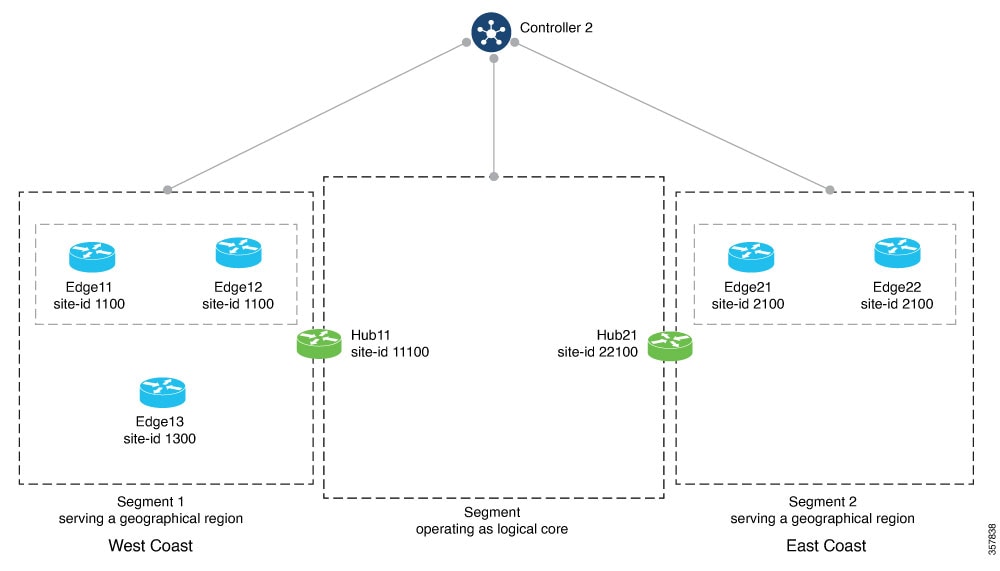

次の図はネットワークのアーキテクチャを示しています。この例では、1 つの Cisco vSmart コントローラ がネットワーク全体にサービスを提供します。

図 1. 移行前のネットワークアーキテクチャ

このネットワークでは、マルチリージョン ファブリックへの移行前に、このセクションで後ほど詳しく説明する一元化された制御ポリシーにより、ルータがネットワークセグメント 1 と 2 にクラスタ化され、セグメント 1 のハブルータとセグメント 2 のハブルータが提供されます。ポリシーは次のことを行います。

  • 西海岸の地理的リージョンにサービスを提供する、セグメント 1 内のデバイス間のダイレクトルートを有効にします。

    これらには、Edge11、Edge12、Edge13、および Hub11 が含まれます。

  • 東海岸の地理的リージョンにサービスを提供する、セグメント 2 内のデバイス間のダイレクトルートを有効にします。

    これらには、Edge21、Edge22、および Hub21 が含まれます。

  • 論理コアリージョン内のデバイス間のダイレクトルートを有効にします。

    これらには、Hub11 と Hub21 が含まれます。

  • ハブ、および Hub11 と Hub21 を介してリージョン間トラフィックをルーティングします。

マルチリージョン ファブリックに移行するために、ネットワーク管理者は、ネットワークアーキテクチャ内の各ルータに期待されるロールとリージョンを計画し、4 つの Cisco vSmart コントローラ の使用を計画し、Cisco vManage の手順（Cisco vManage を使用したマルチリージョン ファブリックへの移行）を使用して各ルータを移行します。

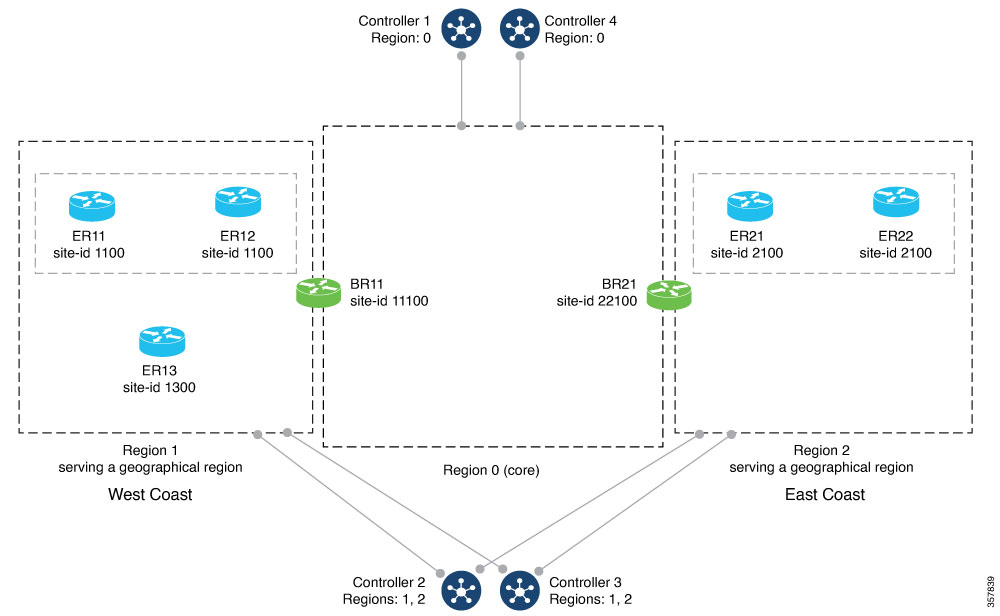

次の図は、移行後のネットワークを示しています。

図 2. マルチリージョン ファブリックへの移行後のネットワークアーキテクチャ

前の図に示した移行では、各ルータは引き続きネットワーク内で同様の機能を実行しますが、ルータとセグメントを説明する用語が変更されています。次の表は、移行前と移行後の各ルータに適用される用語を比較したものです。ハブ機能を持つルータは境界ルータになり、ネットワークセグメントはマルチリージョン ファブリック アーキテクチャ内のリージョンとして形式化されます。

地理的リージョン

サイト

移行前のデバイス名と説明

マルチリージョン ファブリックへの移行後のデバイス名と説明

西海岸

1100

Edge11：

エッジ ルータ

ER11：

エッジルータ、リージョン 1

西海岸

1100

Edge12：

エッジ ルータ

ER12：

エッジルータ、リージョン 1

西海岸

1300

Edge13：

エッジ ルータ

ER13：

エッジルータ、リージョン 1

西海岸

11100

Hub11：

ハブルータ

BR11：

境界ルータ、リージョン 1

東海岸

22100

Hub21：

ハブ

BR21：

境界ルータ、リージョン 2

東海岸

2100

Edge21：

エッジ ルータ

ER21：

エッジルータ、リージョン 2

東海岸

2100

Edge22：

エッジ ルータ

ER22：

エッジルータ、リージョン 2

移行前の制御ポリシー要件

次の表は、（a）ネットワーク セグメンテーション、および（b）ハブを介したセグメント間ルーティングを、マルチリージョン ファブリックなしで実現するために必要な複雑な制御ポリシーの例を示しています。このポリシーの例は、同様に構成されたエンタープライズ ネットワークのマルチリージョン ファブリックへの移行を計画するときに役立つ可能性があり、マルチリージョン ファブリックを使用してこのタイプのネットワーク機能を実現し、ポリシーを大幅に簡素化する利点を示しています。

表で、次の手順について説明します。

  • パート A。制御ポリシーで使用するサイト ID のポリシーリストを定義する

  • パート B。制御ポリシーで使用する TLOC のポリシーリストを定義する

  • パート C。前の表で定義したリストを使用した制御ポリシーを作成して適用する

表 2. パート A。制御ポリシーで使用するサイト ID のポリシーリストを定義する

ポリシー構成の目的の簡単な説明

詳細な説明

例

1. セグメント 1 のエッジルータを含むリストを定義します。

セグメント 1 のすべてのサイトのサイトリストを定義します。これらのサイトには、セグメント 1 のすべてのエッジルータが含まれます。


policy
 lists
  site-list SEGMENT1
   site-id 1100
   site-id 1300
   !

セグメント 1 のすべてのエッジルータのサイトリストと、セグメント 1 のハブサイトを定義します。これらのサイトには、セグメント 1 のすべてのエッジルータとハブルータが含まれます。

policy
 lists
  site-list SEGMENT1_HUB1
   site-id 1100
   site-id 1300
   site-id 11100
   !

2. セグメント 2 のエッジルータを含むリストを定義します。

セグメント 2 のすべてのサイトのサイトリストを定義します。これらのサイトには、セグメント 2 のすべてのエッジルータが含まれます。


policy
 lists
  site-list SEGMENT2
   site-id 2100
   !

セグメント 2 のすべてのエッジルータのサイトリストと、セグメント 2 のハブサイトを定義します。これらのサイトには、セグメント 2 のすべてのエッジルータとハブルータが含まれます。


policy
 lists
  site-list SEGMENT2_HUB2
   site-id 2100
   site-id 22100
   !

3. セグメント 1 の発信トラフィックの制御ポリシーを作成するときに役立つセグメント 2 の宛先のリストを定義します。

次のリストを定義します。

  • セグメント 2 のすべてのエッジルータ

  • セグメント 2 のハブサイト

  • セグメント 1 のハブサイト

policy
 lists
   site-list HUB1_HUB2_SEGMENT2
   site-id 11100
   site-id 2100
   site-id 22100
   !

4. セグメント 2 の発信トラフィックの制御ポリシーを作成するときに役立つセグメント 1 の宛先のリストを定義します。

次のリストを定義します。

  • セグメント 1 のすべてのエッジルータ

  • セグメント 1 のハブサイト

  • セグメント 2 のハブサイト


policy
 lists
  site-list HUB1_HUB2_SEGMENT1
   site-id 1100
   site-id 11100
   site-id 1300
   site-id 22100
   !

5. セグメント 1 のルータのリストと、セグメント 2 のハブルータを定義します。これは、セグメント 1 のハブルータの制御ポリシーを作成するときに役立ちます。

次のリストを定義します。

  • セグメント 1 のすべてのエッジルータ

  • セグメント 2 のハブサイト

policy
 lists
  site-list SEGMENT1_HUB2
   site-id 1100
   site-id 1300
   site-id 22100
   !

6. セグメント 2 のルータのリストと、セグメント 1 のハブルータを定義します。これは、セグメント 2 のハブルータの制御ポリシーを作成するときに役立ちます。

次のリストを定義します。

  • セグメント 2 のすべてのエッジルータ

  • セグメント 1 のハブサイト


policy
 lists
  site-list HUB1_SEGMENT2
   site-id 11100
   site-id 2100
   !
表 3. パート B。制御ポリシーで使用する TLOC のポリシーリストを定義する

ポリシー構成の目的の簡単な説明

詳細な説明

例

1. ハブ間のトラフィックの TLOC のリストを定義します。

（ネットワークがマルチリージョン ファブリックに移行されると、このハブ間トラフィックがコアリージョントラフィックを構成します。）

  • Hub21 から Hub11 へのトラフィックの TLOC のリスト（HUB1_CORE_TLOC）を定義します。

  • Hub11 から Hub21 へのトラフィックの TLOC のリスト（HUB2_CORE_TLOC）を定義します。


policy
lists
  tloc-list HUB1_CORE_TLOC
   tloc 172.16.11.10 color green encap ipsec
  !
  tloc-list HUB2_CORE_TLOC
   tloc 172.17.13.10 color green encap ipsec
  !

2. ハブと、それらがサービスを提供しているセグメント内のルータとの間のトラフィックの TLOC のリストを定義します。

（ネットワークがマルチリージョン ファブリックに移行されると、これがアクセス リージョン トラフィックを構成します。）

  • Hub11 と、ハブとして機能するセグメント 1 のルータとの間のトラフィックの TLOC のリスト（HUB1_TLOCS）を定義します。

  • Hub21 と、ハブとして機能するセグメント 2 のルータとの間のトラフィックの TLOC のリスト（HUB2_TLOCS）を定義します。

policy
lists
  tloc-list HUB1_TLOCS
   tloc 172.16.11.10 color lte encap ipsec
   tloc 172.16.11.10 color 3g encap ipsec
   tloc 172.16.11.10 color red encap ipsec
   tloc 172.16.11.10 color green encap ipsec
  !
  tloc-list HUB2_TLOCS
   tloc 172.17.13.10 color lte encap ipsec
   tloc 172.17.13.10 color 3g encap ipsec
   tloc 172.17.13.10 color green encap ipsec
  !
表 4. パート C。前の表で定義したリストを使用した制御ポリシーを作成して適用する

ポリシー構成の目的の簡単な説明

詳細な説明

例

1. （a）セグメント 1 内のルータが互いにトラフィックを直接送信できるようにする、および（b）セグメント 2 宛てのすべてのトラフィックが最初のホップとして Hub11 を使用するように指示する、セグメント 1 の制御ポリシーを作成します。このようにして、Hub11 はセグメント 2 へのトラフィックのハブとして機能します。

CP1 という制御ポリシーを作成して、次のことを行います。

  • シーケンス 1：セグメント 1 のすべてのデバイスに、セグメント 1 の他のデバイスの TLOC へのアクセスを提供します。これには、エッジルータとハブルータが含まれます。これにより、セグメント 1 にフルメッシュ接続が作成されます。

  • シーケンス 2：宛先が Hub11 またはセグメント 2 のデバイスのいずれかであるセグメント 1 のすべてのトラフィックについて、最初のホップが Hub11 である必要があることを確認します。

  • シーケンス 3：セグメント 1 内のすべてのトラフィックについて、デバイスがトラフィックをリージョン内の宛先デバイスに直接転送するようにします。


control-policy CP1
  sequence 1
   match tloc
    site-list SEGMENT1_HUB1
   !
   action accept
   !
  !
  sequence 2
   match route
    site-list HUB1_HUB2_SEGMENT2
   !
   action accept
    set
     tloc-list HUB1_TLOCS
    !
   !
  !
  sequence 3
   match route
    site-list SEGMENT1
   !
   action accept
   !
  !
  default-action reject
!

2. 前の行で説明した制御ポリシー CP1 を、発信トラフィックのセグメント 1 に適用します。


apply-policy
 site-list SEGMENT1
  control-policy CP1 out

3. （a）セグメント 2 内のルータが互いにトラフィックを直接送信できるようにする、および（b）セグメント 1 宛てのすべてのトラフィックが最初のホップとして Hub21 を使用するように指示する、セグメント 2 の制御ポリシーを作成します。このようにして、Hub21 はセグメント 1 へのトラフィックのハブとして機能します。

CP4 という制御ポリシーを作成して、次のことを行います。

  • シーケンス 1：セグメント 2 のすべてのデバイスに、セグメント 2 の他のデバイスの TLOC へのアクセスを提供します。これには、エッジルータとハブルータが含まれます。これにより、セグメント 2 にフルメッシュ接続が作成されます。

  • シーケンス 2：宛先が Hub21 またはセグメント 1 のデバイスのいずれかであるセグメント 2 のすべてのトラフィックについて、最初のホップが Hub21 である必要があることを確認します。

  • シーケンス 3：セグメント 2 内のすべてのトラフィックについて、デバイスがトラフィックをリージョン内の宛先デバイスに直接転送するようにします。

control-policy CP4
  sequence 1
   match tloc
    site-list HUB2_SEGMENT2
   !
   action accept
   !
  !
  sequence 2
   match route
    site-list HUB1_HUB2_SEGMENT1
   !
   action accept
    set
     tloc-list HUB2_TLOCS
    !
   !
  !
  sequence 3
   match route
    site-list SEGMENT2
   !
   action accept
   !
  !
  default-action reject
!
!

4. 前の行で説明した制御ポリシー CP4 を、発信トラフィックのセグメント 2 に適用します。


apply-policy
 site-list SEGMENT2
  control-policy CP4 out

5. （a）セグメント 1 のデバイスとのフルメッシュ接続を提供する、および（b）他のハブルータ（Hub21）とのフルメッシュ接続を提供する、セグメント 1 のハブルータ Hub11 の制御ポリシーを作成します。

CP2 という制御ポリシーを作成して、次のことを行います。

  • シーケンス 1：セグメント 1 のデバイスの TLOC およびセグメント 2 のハブルータの TLOC へのアクセスを提供します。これにより、（a）セグメント 1 のハブルータとセグメント 1 の他のルータとのフルメッシュ接続、および（b）セグメント 1 と 2 のハブルータ間のフルメッシュ接続が作成されます。

  • シーケンス 2：宛先がセグメント 1 のデバイスであるすべてのトラフィックについて、トラフィックをデバイスに直接転送するようにします。

  • シーケンス 3：宛先がセグメント 2 のデバイスであるすべてのトラフィック（ハブおよびエッジルータを含む）について、トラフィックを Hub21 に転送するようにします。


control-policy CP2
  sequence 1
   match tloc
    site-list SEGMENT1_HUB2
   !
   action accept
   !
  !
  sequence 2
   match route
    site-list SEGMENT1
   !
   action accept
   !
  !
  sequence 3
   match route
    site-list HUB2_SEGMENT2
   !
   action accept
    set
     tloc-list HUB2_CORE_TLOC
    !
   !
  !
  default-action reject
!

6. 前の行で説明した制御ポリシー CP2 を、セグメント 1 のハブルータに適用します。


apply-policy
site-list HUB1
  control-policy CP2 out
!

7. （a）セグメント 2 のデバイスとのフルメッシュ接続を提供する、および（b）他のハブルータ（Hub11）とのフルメッシュ接続を提供する、セグメント 2 のハブルータ Hub21 の制御ポリシーを作成します。

CP3 という制御ポリシーを作成して、次のことを行います。

  • シーケンス 1：セグメント 2 のデバイスの TLOC およびセグメント 1 のハブルータの TLOC へのアクセスを提供します。これにより、（a）セグメント 2 のハブルータとセグメント 2 の他のルータとのフルメッシュ接続、および（b）セグメント 1 と 2 のハブルータ間のフルメッシュ接続が作成されます。

  • シーケンス 2：宛先がセグメント 2 のデバイスであるすべてのトラフィックについて、トラフィックをデバイスに直接転送するようにします。

  • シーケンス 3：宛先がセグメント 1 のデバイスであるすべてのトラフィック（ハブおよびエッジルータを含む）について、トラフィックを Hub11 に転送するようにします。


control-policy CP3
  sequence 1
   match tloc
    site-list HUB1_SEGMENT2
   !
   action accept
   !
  !
  sequence 2
   match route
    site-list SEGMENT2
   !
   action accept
   !
  !
  sequence 3
   match route
    site-list SEGMENT1_HUB1
   !
   action accept
    set
     tloc-list HUB1_CORE_TLOC
    !
   !
  !
  default-action reject
!

8. 前の行で説明した制御ポリシー CP3 を、セグメント 2 のハブルータに適用します。


apply-policy
site-list HUB2
  control-policy CP3 out
!

Cisco vManage を使用したマルチリージョン ファブリックへの移行

はじめる前に

  • 既存のネットワークアーキテクチャから始めて、ネットワーク内のどのデバイスをマルチリージョン ファブリックに移行するかを計画します。これらのデバイスはマルチリージョン ファブリック アーキテクチャ内で機能するため、これらの各デバイスのロールとリージョンを計画します。

  • 移行後にネットワークで必要になる Cisco vSmart コントローラ を計画します。移行前に使用されていたデフォルトの Cisco vSmart コントローラ は、移行後に使用できなくなります。この Cisco vSmart コントローラ をコアリージョンで使用するために転用することをお勧めします。

マルチリージョン ファブリックへの移行

  1. ネットワーク内のデバイスごとに、デバイスの Cisco System テンプレート（Cisco IOS XE SD-WAN デバイス）または Cisco vEdge System テンプレート（Cisco vEdge デバイス）を作成するか、デバイスにすでに割り当てられている既存のテンプレートを開きます。

  2. [Basic Configuration] セクションで、[Enable Migration Mode to Multi-Region Fabric] フィールドを [Enable] に設定します。

  3. テンプレートをデバイスに適用します。これにより、デバイスが移行モードになります。

  4. Cisco vSmart コントローラ を展開して、マルチリージョン ファブリック コア リージョンにサービスを提供します。

    Cisco vSmart コントローラ の展開については、『Cisco SD-WAN Getting Started Guide』の「Cisco SD-WAN Overlay Network Bring-Up Process」の章を参照してください。

    • デフォルトリージョンの Cisco vSmart コントローラ で現在アクティブになっているものと同じ機能テンプレート、デバイステンプレート、およびポリシーテンプレートを適用します。

    • Cisco vSmart コントローラ のマルチリージョン ファブリック リージョンを 0 に設定します。

      Cisco vSmart コントローラ へのリージョンの割り当てについては、Cisco vManage を使用したリージョンの Cisco vSmart コントローラ への割り当てを参照してください。

  5. Cisco vSmart コントローラ を展開して、マルチリージョン ファブリック アクセス リージョンにサービスを提供します。

    • デフォルトリージョンの Cisco vSmart コントローラ で現在アクティブになっているものと同じ機能テンプレート、デバイステンプレート、およびポリシーテンプレートを適用します。

    • 各 Cisco vSmart コントローラ のマルチリージョン ファブリック リージョンを、サービスを提供する予定のリージョン番号に設定します。

  6. 境界ルータとして機能するデバイスごとに、構成を適用して、デバイスがコアリージョン、関連するアクセスリージョン、およびデフォルトリージョンの Cisco vSmart コントローラ に接続できるようにします。

    詳細については、Cisco vManage を使用したデバイスへのロールとリージョンの割り当ておよびCisco vManage を使用したコアリージョンへの境界ルータ TLOC の割り当てを参照してください。

  7. 境界ルータとして機能する各デバイスについて、OMP ピアを表示して、デフォルトリージョン Cisco vSmart コントローラ、コアリージョン Cisco vSmart コントローラ、およびアクセスリージョン Cisco vSmart コントローラ への接続を確認します。OMP ピアの表示については、Cisco vManage を使用した OMP ピアの表示を参照してください。

  8. エッジルータとして機能するデバイスごとに、次の手順を実行します。

    1. 構成を適用して、デバイスがデフォルトリージョンの Cisco vSmart コントローラ、およびエッジルータが属するアクセスリージョンの Cisco vSmart コントローラ に接続できるようにします。

    2. リージョンを構成します。

      リージョンの構成の詳細については、Cisco vManage を使用したデバイスへのロールとリージョンの割り当てを参照してください。

  9. 境界ルータごとに、次の手順を実行して移行モードを無効にします。

    1. デバイスの Cisco System テンプレート（Cisco IOS XE SD-WAN デバイス）または Cisco vEdge System テンプレート（Cisco vEdge デバイス）を開きます。

    2. [Basic Configuration] セクションで、[Enable Migration Mode to Multi-Region Fabric] フィールドを [Default] に設定します（[Default] を選択すると、フィールドは空白になります）。

    3. テンプレートをデバイスに適用します。

    デバイスでこの手順を完了すると、境界ルータはデフォルトリージョンの Cisco vSmart コントローラ に接続しなくなります。

  10. OMP ピアを表示して、デバイスに次のピアがあることを確認します。

    • このデバイスが境界ルータとして機能するアクセスリージョンにサービスを提供する Cisco vSmart コントローラ

    • コアリージョンにサービスを提供する Cisco vSmart コントローラ

    OMP ピアの表示については、Cisco vManage を使用した OMP ピアの表示を参照してください。

  11. エッジルータごとに、次の手順を実行して移行モードを無効にします。

    1. デバイスの Cisco System テンプレート（Cisco IOS XE SD-WAN デバイス）または Cisco vEdge System テンプレート（Cisco vEdge デバイス）を開きます。

    2. [Basic Configuration] セクションで、[Enable Migration Mode to Multi-Region Fabric] フィールドを [Default] に設定します（[Default] を選択すると、フィールドは空白になります）。

    3. テンプレートをデバイスに適用します。

  12. 各デバイスの移行モードを無効にすると、ネットワーク内のデバイスはデフォルトリージョンの Cisco vSmart コントローラ を使用しなくなります。必要に応じて、ネットワークプランニングでコアリージョンにこのコントローラを使用する必要がある場合は、[Before You Begin] セクションで推奨されているように、この Cisco vSmart コントローラ を再割り当てしてコアリージョンにサービスを提供できます。

  13. 移行が完了すると、ネットワークをセグメントに分割し、ハブを介してトラフィックをルーティングするために以前使用されていた制御ポリシーは必要なくなります。デフォルトリージョンの Cisco vSmart コントローラ として機能する Cisco vSmart コントローラ で、これらのポリシーのポリシーテンプレートを各 Cisco vSmart コントローラ から切り離して、制御ポリシーを削除します。

    ポリシーテンプレートを Cisco vSmart コントローラ から削除する方法については、『Cisco SD-WAN Policies Configuration Guide, Cisco IOS XE Release 17.x』の「Centralized Policy」の章を参照してください。

CLI を使用した移行モードの有効化または無効化

移行モードの有効化

  1. システムモードを開始します。

    system

  2. 移行モードを有効にします。

    multi-region-fabric migration-mode enabled

移行モードの無効化

  1. システムモードを開始します。

    system

  2. 移行モードを無効にします。

    no multi-region-fabric migration-mode

マルチリージョン ファブリックへの移行の検証手順

次の手順は、ネットワークをマルチリージョン ファブリックに移行した後に、接続とその他の情報を確認するのに役立ちます。

Cisco vManage を使用した OMP ピアの表示

  1. Cisco vManage メニューから、[Monitor] > [Devices] の順に選択します。

  2. デバイスのテーブルで、目的の境界ルータの右側にある […] をクリックし、[Real Time] を選択します。

  3. 左側のペインで、[Real Time] をクリックします。

  4. [Device Options] フィールドに、[OMP Peers] と入力します。

    show sdwan omp peers CLI コマンドと同様に、テーブルにピア情報が表示されます。出力で、各ピアについて次のいずれかを示す [REGION ID] 列を確認します。

    • [None]：マルチリージョン ファブリックで動作するように構成されていない Cisco vSmart コントローラ。これには、マルチリージョン ファブリックへの移行前に構成されたデフォルトリージョンの Cisco vSmart コントローラ が含まれます。

    • [0]：コアリージョンの Cisco vSmart コントローラ。

    • access-region-id ：アクセスリージョンの Cisco vSmart コントローラ。

Cisco vManage を使用したデバイス間の接続の確認

この手順を使用して、デバイス間の接続を確認するために、異なるリージョンにある 2 つのエッジデバイスなど、2 つのデバイス間のルートをトレースします。

  1. Cisco vManage メニューから、[Monitor] > [Devices] の順に選択します。

  2. デバイスのテーブルで、目的の境界ルータの隣にある […] をクリックし、[Real Time] を選択します。

  3. 左側のペインで、[Troubleshooting] をクリックします。

  4. [Trace Route] をクリックします。

  5. [Destination IP] フィールドで、ルートトレースのエンドポイントの IP アドレスを入力します。

  6. [VPN] ドロップダウンリストをクリックし、ルートトレースの VPN を選択します。

境界ルータが Cisco vManage を使用してルートを再発信していることの確認

  1. Cisco vManage メニューから、[Monitor] > [Devices] の順に選択します。

  2. デバイスのテーブルで、目的の境界ルータの隣にある […] をクリックし、[Real Time] を選択します。

  3. 左側のペインで、[Real Time] をクリックします。

  4. [Device Options] フィールドに、[OMP Received Routes] と入力します。

[Peer] 列で 0.0.0.0 を示すテーブルの行を見つけます。これらの行は、境界ルータ自体からのルートに対応します。境界ルータがルートを再発信している場合、これらの行では、[Region Path] 列にコアリージョンの 0 を含むルートの 2 つの番号が表示され、[Status] 列に [BR-R]（境界ルータ再発信）が表示されます。

境界ルータが CLI を使用してルートを再発信していることの確認

境界ルータで、次のコマンドを使用します。

show sdwan omp routes ip-number/subnet-mask

[Peer] 列で 0.0.0.0 を示すテーブルの行を見つけます。これらの行は、境界ルータ自体からのルートに対応します。境界ルータがルートを再発信している場合、これらの行では、[Region Path] 列にコアリージョンの 0 を含むルートの 2 つの番号が表示され、[Status] 列に [BR-R]（境界ルータ再発信）が表示されます。

例：

show sdwan omp routes 10.1.1.0/24
Code:
C   -> chosen
I   -> installed
Red -> redistributed
Rej -> rejected
L   -> looped
R   -> resolved
S   -> stale
Ext -> extranet
Inv -> invalid
Stg -> staged
IA  -> On-demand inactive
U   -> TLOC unresolved
BR-R -> Border-Router reoriginated
TGW-R -> Transport-Gateway reoriginated
                                                                                                                AFFINITY
                                       PATH                   ATTRIBUTE                                         GROUP
TENANT  VPN PREFIX      FROM PEER      ID     LABEL  STATUS   TYPE       TLOC IP      COLOR  ENCAP  PREFERENCE  NUMBER    REGION ID  REGION PATH
-------------------------------------------------------------------------------------------------------------------------------------------------
0       1   10.1.1.0/24 0.0.0.0        21474  1003   C,Red,R, installed  172.18.11.10  green ipsec  -           None      0          0 1
                                       83721         BR-R
                        172.16.122.10   104    1003   C,I,R   installed  172.18.51.10  lte   ipsec  -           None      1          1
                        172.16.122.10   105    1003   C,I,R   installed  172.18.51.10  red   ipsec  -           None      1          1
                        172.16.123.10   118    1003   C,R     installed  172.18.51.10  lte   ipsec  -           None      1          1
                        172.16.123.10   119    1003   C,R     installed  172.18.51.10  red   ipsec  -           None      1          1
