シャーシの使用および取り扱いについては、次の一般的な注意事項を守ってください。

• システムコンポーネントをラジエータや熱源の近くに置かないでください。また、通気口をふさがないでください。

• コンポーネントの上に食べ物や液体をこぼさないでください。また、水気のある環境で本製品を操作しないでください。

• システムコンポーネントの開口部には、何も押し込まないでください。内部コンポーネントがショートして火災や感電の原因となる可能性があります。

• システムケーブルおよび電源コードの位置に注意してください。踏みつけたり、つまずいたりすることがないように、システムケーブルおよび電源コードを引き回して接続する必要があります。システムコンポーネントのケーブルや電源コードの上に、何も乗っていないことを確認してください。

• 電源ケーブルとプラグを改造しないでください。場所を変更する場合は、ライセンスを待つ電気技術者または電力会社にお問い合わせください。必ず、地域および国の配線規則に従ってください。

• システム電源の切断後、再投入する場合は、システムコンポーネントの損傷を防ぐために、30 秒以上の間隔を置いてください。

次のチェックリストを使用して、設置場所の準備作業をすべて実行してください。

• 設置場所が環境条件を満たしている。

• 設置場所の空調システムで、シャーシの発熱量に対応できる。

• シャーシを配置する部分の床がシステムの重量に耐えられる。

• 設置場所の供給電力が電気製品を扱う場合の要件に適合している。

• シャーシに電力を供給する電気回路が電源要件に適合している。

• TIA/EIA-232F に従って、コンソールポートの配線とケーブル接続の制限が考慮されている。

• シャーシのイーサネットケーブル接続距離が規定された制限の範囲内である。

• シャーシの設置を予定している装置ラックが、規定された要件に適合している。

• ラックの場所を決める際は、安全性、メンテナンスの容易さ、および適切なエアーフローの要件を考慮する。

（注）	外部プラントの設置は、Cisco N540-28Z4C-SYS-A/D および N540-12Z20G-SYS-A/D ルータではサポートされていません。

外部プラントを設置（セルサイトキャビネット、仮設小屋など）する場合は、空気汚染、埃、湿気、昆虫、有害生物、腐食ガス、汚染大気やその他の反応性素子からルータを保護する必要があります。OSP の導入には、空調設備や熱交換器が整った、密閉された部屋をお勧めします。装置を導入する部屋は、温度と空間の要件に準拠している必要があります。このレベルの保護を実現するために、ユニットを完全に密閉されたラックまたはキャビネットに設置することを推奨します。このようなキャビネットの例には、Telecordia GR487 に準拠した熱交換器を備えた IP65 キャビネットが含まれます。温度は –40 ºC ～ 70 ºC の範囲に保つ必要があります。

環境特性と適合規格の詳細については、『Cisco Network Convergence System 540 Router Data Sheet』を参照してください。

冷気は、ルータの後方に取り付けられているファンによってルータを循環します。内部ファンは、通気口から冷えた空気を取り込み、ルータに空気を循環させることにより、内部コンポーネントの正常な動作温度を維持します。

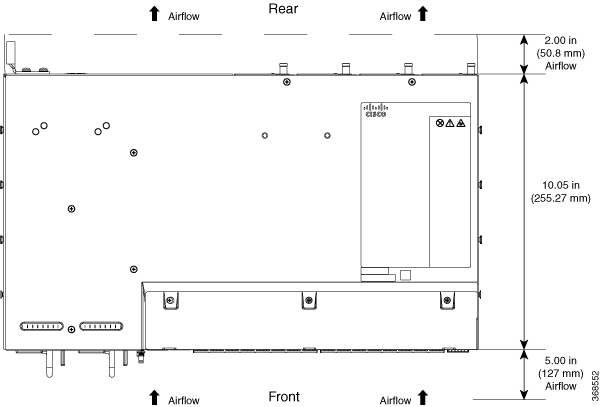

十分なエアーフローを確保するには、次の図に示すように常に最小の空間距離を常に保つことをお勧めします。

• 前面の空間：12.7 cm（5 インチ）

• 背面の空間：5.08 cm（2 インチ）

次の点に注意してください。

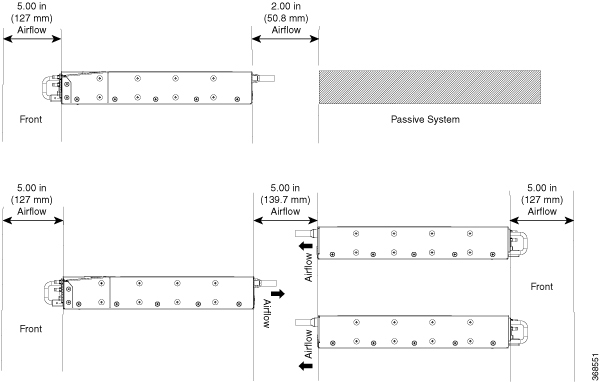

• ルータと他のデバイスを背中合わせに配置する場合は、2 台のデバイス間に最低 10 cm（3.9 インチ）のエアーフロー空間を確保してください。

• 装置ラックと、ラックに配置されているルータ内のエアーフローがブロックまたは制限されている場合、またはラックに流れる換気の温度が高いと、ラックと、ラックに配置されているルータ内で適正温度を超えた状態が発生する可能性があります。

• 接地場所は、可能な限り埃のない状態にする必要があります。埃はルータのファンに詰まる傾向があり、機器ラックと、ラックに配置されているルータ内で冷気の流れが低下するため、過熱状態のリスクが高まります。

• 閉鎖型ラックの場合、換気が十分に行われるようにしてください。各ルータから放熱されるため、ラックに詰め込みすぎないようにしてください。冷気が回るように、閉鎖型ラックにはルーバーが付いた側面とファンが必要です。機器がラックの下部近くで放熱し、上部にある機器の吸気口に流れ込む可能性があります。

• オープンラックにルータを設置する場合は、ラックフレームが排気ファンをふさがないようにしてください。

• ラックに設置された機器、特定に閉鎖型ラック内の機器に障害が発生した場合、可能であれば機器を自動的に作動させます。そのラック（および隣接するラック）内にあるその他すべての機器の電源を切ることで、ルータに最大の冷気とクリーン電力を供給できます。

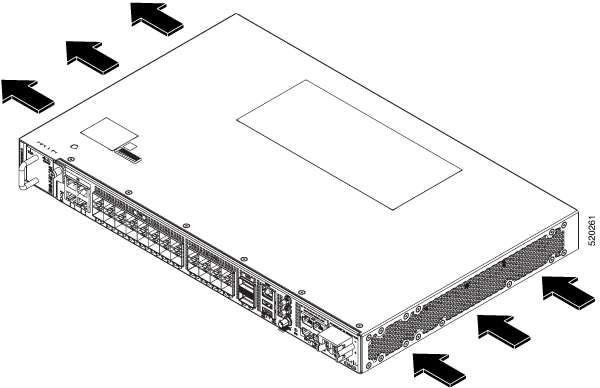

• ルータの吸気口に隣接機器の排気が流れ込むような場所には、ルータを設置しないでください。ルータ内をどのように空気が流れるかを検討してください。エアーフローの方向は前面から背面であり、ルータ側面の取り入れ口から周囲の空気が取り込まれます。

シャーシには、電源および電気配線についての固有の要件があります。これらの要件を満たすことによって、信頼できるシステム動作が保証されます。シャーシの設置場所の電源を準備するときは、次の注意事項および推奨事項に従ってください。

• 冗長電源のオプションは、2 番目の同一種類の電源を提供して無停電電源を確保します。
• それぞれの電源装置を個別の入力電源に接続します。別の電源に接続しないと、外部配線に不具合があったり、回路ブレーカーが落ちたりした場合、システム全体の電力が失われることになります。
• 入力電力の損失を防ぐため、各回路上の最大負荷は配線とブレーカーの定格電流の範囲内となるようにしてください。
• 設置前に設置場所の電源を確認し、設置後も定期的に確認して、クリーンな電力が供給されるようにしてください。必要に応じて、電力調整器を取り付けてください。
• 電力線への落雷や電力サージを原因とするけがや機器の損傷を防ぐために、適切なアースを施してください。シャーシ アースは、セントラル オフィスまたはその他の内部アース システムに接続する必要があります。

（注）	シャーシの設置は、適用可能なすべてのコードに準拠する必要があり、銅の導体のみでの使用が認可されています。金具を固定するアースボンドは、適合性のある材料にする必要があります。また、金具や結合材料の緩み、劣化、電食が起きないものにする必要があります。シャーシアースとセントラルオフィスまたはその他の内部アースシステムとの結合は、6 AWG ゲージのワイヤ、銅のアース導体を使用して行う必要があります。

注意	この製品には、装置への AC および DC 電源供給の両方に対応する外部サージ保護デバイスが必要です。DC 給電の場合、サージ保護デバイス（SPD）は、ローカル標準に従ってコモンモードと異モードのサージを処理する必要があります。

注意	設置時に 2KV コモンモードおよび 2KV 異モードより高い電力サージが発生する場合、AC PSU に外部サージ保護デバイス（SPD）が必要です。保護デバイスがない場合、ルータが損傷する可能性があります。該当するルータのバリアントは次のとおりです。 N540-24Z8Q2C-SYS N540X-ACC-SYS N540-ACC-SYS N540X-16Z4G8Q2C-A N540X-12Z16G-SYS-A N540-28Z4C-SYS-A N540X-16Z8Q2C-A N540-12Z20G-SYS-A

注意

設置時に 2KV コモンモードおよび 1KV 異モードより高い電力サージが発生する場合、DC PSU に外部サージ保護デバイス（SPD）が必要です。保護デバイスがない場合、製品が損傷する可能性があります。該当するルータのバリアントは次のとおりです。 N540-24Z8Q2C-SYS N540X-ACC-SYS N540-ACC-SYS N540X-16Z4G8Q2C-D N540X-12Z16G-SYS-D N540X-16Z8Q2C-D 1KV コモンモードおよび 1KV 異モードより高い電力サージが発生する場合に、外部サージ保護デバイス（SPD）を必要とする該当するルータのバリアントは次のとおりです。 N540-12Z20G-SYS-D N540-28Z4C-SYS-D

ここでは、設置場所の配線およびケーブル接続に関する注意事項を取り上げます。ルータをネットワークに接続できるように設置場所を準備するときには、各コンポーネントに必要なケーブルのタイプとともに、ケーブルの制限事項を考慮してください。シグナリングの距離制限、電磁干渉（EMI）、およびコネクタの適合性を検討します。使用できるケーブルタイプは光ファイバ、太いまたは細い同軸、ホイルツイストペア、シールドなしツイストペアです。

さらに、トランシーバ、ハブ、スイッチ、モデム、チャネルサービスユニット（CSU）、データサービスユニット（DSU）など、必要なその他のインターフェイス機器も検討してください。

ルータを設置する前に、ほかに必要なすべての外部機器およびケーブルを手元に用意してください。発注については、シスコのカスタマーサービス担当者にお問い合わせください。

ネットワークの規模およびネットワーク インターフェイス接続間の距離は、次の要因にも左右されます。

• 信号タイプ

• 信号速度

• 伝送メディア

次の項に示す距離および速度制限は、シグナリング目的の場合に IEEE が推奨する最大速度および距離です。ルータを設置する前に、この情報を参考にしてネットワーク接続のプランニングを行ってください。

配線が推奨距離を超える場合、または配線が建物間にまたがる場合は、近辺で発生する落雷の影響に十分に注意してください。雷などの高エネルギー現象で発生する電磁波パルスにより、電子装置を破壊するほどのエネルギーが非シールド導体に発生することがあります。過去にこのような問題が発生した場合は、電力サージ抑止やシールドの専門家に相談してください。

デバイスとそのコンポーネントの設置およびアップグレードには、次の道具と機器が必要です。

• 静電気防止用のコードとリスト ストラップ

• 静電気防止用マットまたは静電気防止材

• No.1 および No.2 プラスドライバ

• デバイスを装置ラックに固定するための番号 12-24 のなべネジ

• ネットワークポートに接続するためのケーブル（構成に基づく）

• イーサネットポート接続用ネットワーク インターフェイス カード付きイーサネットハブ、スイッチ、または PC

• 115200 ボー、8 データ ビット、パリティなし、フロー制御なし、および 2 ストップ ビットを設定したコンソール端末

• コンソール ポートに接続するためのコンソール ケーブル

• 最大トルクが 30 ポンド フォース/平方インチ（0.02 重量キログラム/平方ミリメートル（kgf/mm2））のプラス ヘッド付きラチェット式ドライバ

• アースラグのメーカーによって指定された圧着工具

• 6 AWG と 14 AWG の両方の被覆を除去するためのワイヤストリッパ

• メジャーおよび水準器

• アース線をデバイスに接続するための、最大トルクが 15 インチ ポンド（1.69 ニュートン メートル）のプラス ヘッド付きラチェット式ドライバ

ここでは、シャーシを収容する建物を適切にアース接続する方法について説明します。

ここでは、密封された静電気防止袋からシャーシを取り出す前の作業者の準備について説明します。次の図では、手首に静電気防止用ストラップを付けて、もう 1 本のストラップの端をアースに接続する方法について説明しています。静電気防止用リスト ストラップは、担当者の静電気を制御する主要な手段です。

注：これらの画像は説明を目的としたものです。シャーシの実際の外観とサイズは異なる場合があります。

制御された環境への設置を目的とした装置には、年平均の汚染レベルが指定されています。換気型のキャビネットまたはラックは、汚染レベルが許容限度内で維持されている場合に使用できます。

外部プラント（OSP）エリアへの設置を目的とした装置には、IP66 または IP65 保護、および低レベルの年間平均汚染濃度を満たす、熱交換器付きの密閉型キャビネットが必要です。

（注）	換気型のキャビネットおよびラックは、OSP アプリケーションには推奨されません。

環境汚染の許容限度

屋外および屋内環境での汚染濃度レベルは、NEBS GR-63-CORE Issue 5 Dec 2017 の表 2.3 と表 2.4 のそれぞれに記載されている汚染レベル未満とする必要があります。汚染の濃度が高いと、装置のライフタイムに悪影響が及びます。

許容される温度と湿度

許容される温度および湿度の最大レベルは、データシートに記載されている値の範囲内である必要があります。結露が発生する可能性がある場所や、海、川、大きな池の近くなど、装置が長期間にわたって高湿度にさらされる場所に設置しないでください。

腐食性の高い環境への設置

腐食性の高いエリアへの設置は推奨されません。腐食性の高いエリアの例として、海岸、交通量の多い車道から 10 m 未満の場所、産業汚染の多いエリアなどがあります。

環境汚染の定期的な測定

汚染濃度を定期的に確認することをお勧めします。装置の汚染濃度レベルが高くならないように、必要な保護を行う必要があります。
