リンク遅延は、RFC 6374 で定義されている形式の PM クエリパケットを使用して測定されます。パケット形式をサポートするには、リモートラインカードが MPLS 対応である必要があります。

（注）	双方向リンク遅延測定のみがサポートされています。

リンク遅延測定では、MPLS マルチキャスト MAC アドレスを使用して、遅延測定プローブパケットをネクストホップに送信します。リンクのネクストホップのアドレスを設定する必要はありません。リモート側のラインカードは、MPLS マルチキャスト MAC アドレスをサポートしている必要があります。

次の図は、PM クエリおよび応答パケットを使用したリンク遅延の測定を示しています。

1. ローカルエンドルータは、設定されたインターバルでリモートエンドルータに PM Query パケットのバーストを送信します。パケットには、送信前にタイムスタンプ（T1）が付けられます。

2. リモートエンドルータでは、受信時にパケットにタイムスタンプ（T2）が付けられます。

3. リモートエンドルータは、タイムスタンプ（T1 および T2）を含む PM パケットをローカルエンドルータに送り返します。パケットには、送信前にタイムスタンプ（T3）が付けられます。

4. ローカルエンドルータでは、受信時にパケットにタイムスタンプ（T4）が付けられます。

5. ローカルエンドルータでは、PM パケットのタイムスタンプを使用して双方向リンク遅延が測定されます。

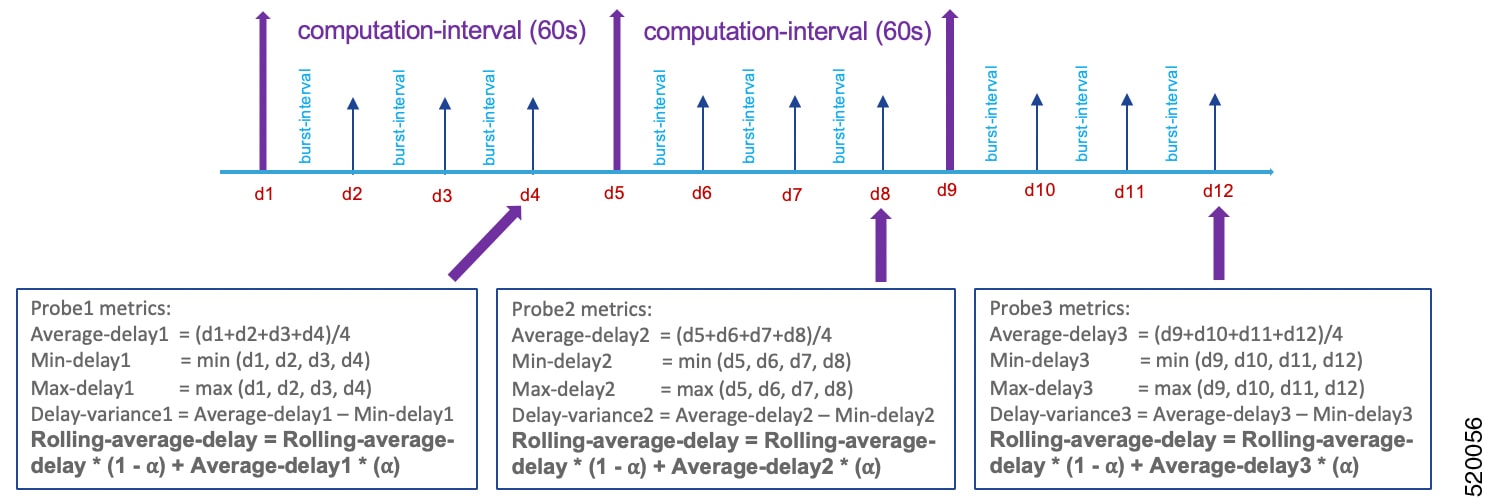

平均遅延、最小遅延、最大遅延、遅延バリアンスなどのリンク遅延メトリックを使用して、ネットワーク遅延を判断できます。リンク遅延メトリックを使用すると、遅延問題のトラブルシュートや、サービスレベル契約（SLA）を満たすためのトラフィック エンジニアリング（TE）ソリューションの適用ができます。たとえば次のようなことができます。

• 遅延が許容可能な SR ポリシーの設定

• 提供している SR ポリシーの遅延パフォーマンスが許容限度を超えて低下した場合の、代替 SR ポリシーを介したトラフィックのステアリング

インターフェイス遅延プロファイルモードを開始して、グローバルリンク遅延プロファイルのパラメータを設定します。

performance-measurement
    delay-profile
        interfaces    ---> Global default profile for link delay measurement
            probe
                  computation-interval <seconds> (range:30-3600 seconds; default:30 seconds)
                  burst-interval <milliseconds> (range:30-15000 milliseconds; default: 3000 milliseconds)
                protocol
                    pm-mpls                     Link delay measurement using RFC6374 with MPLS encapsulation
                    twamp-light                 Link delay measurement using RFC5357 [Default]
            advertisement
                periodic                        (default: enabled)
                    disabled
                    interval <seconds>             (range:30-3600 seconds; default:120 seconds)
                    threshold <percentage>         (range:0-100%; default:10%)
                    minimum-change <microseconds>  (range:0-100000 microseconds; default: 1000 microseconds)
                accelerated                      (default: disabled)
                    threshold <percentage>         (range:0-100%; default: 20%)
                    minimum-change <microseconds>  (range:0-100000 microseconds; default: 1000 microseconds)

（注）	PM リンク遅延セッションの数が 500 セッションを超える拡張シナリオでは、burst-interval を最大値の 15000 ミリ秒に増やすことをお勧めします。

モニタリングモードでは、計算された遅延メトリックは、履歴バッファに保存されます。ただし、メトリックは IGP または BGP-LS によってアドバタイズされません。履歴バッファ内のメトリックは、show performance-measurement history interfaces [name interface-name] [adv | aggr | probe] コマンドを使用して表示できます。

モニタリングモードを有効にするには、リンク遅延メトリックの定期アドバタイズメントと高速アドバタイズメントの両方を無効にします。

（注）	高速アドバタイズメントはデフォルトで無効になっています。

次のように、定期アドバタイズメントを無効にします。

performance-measurement
    delay-profile
        interfaces    ---> Global default profile for link delay measurement
            advertisement
                periodic                        (default: enabled)
                    disabled

モニタリングモードを有効にすると、

• リンク遅延メトリックは、システムのインターフェイスマネージャ属性を介して公開されません。

• リンク遅延メトリックは、IGP によってネットワーク内でフラッディングされたり、BGP-LS によってアドバタイズされたりすることはありません。

リンク遅延の設定を表示するには、show performance-measurement summary [detail] コマンドを使用します。

router#show performance-measurement summary
Total interfaces                    : 2
Maximum PPS                         : 100 pkts/sec

Interface Delay-Measurement:
  Total sessions                    : 2
  Profile configuration:
    Measurement Type                : Two-Way
    Probe interval                  : 30 seconds
    Burst interval                  : 3000 mSec
    Burst count                     : 10 packets
    Protocol                        : MPLS RFC6374
    HW Timestamp Supported          : Yes
    Periodic advertisement          : Enabled
      Interval                      : 120 (effective: 120) sec
      Threshold                     : 10%
      Minimum-Change                : 1000 uSec
    Advertisement accelerated       : Disabled
    Threshold crossing check        : Minimum-delay
  Counters:
    Packets:
      Total sent                    : 289588
      Total received                : 289588
    Errors:
      Total sent errors             : 23
      Total received errors         : 21
        .
        .
        .

インターフェイスのリンク遅延測定に関する情報を表示するには、show performance-measurement interfaces [name interface-name] [detail] コマンドを使用します。

router#show performance-measurement interfaces name gigabitEthernet 0/0/7 detail
Interface Name: GigabitEthernet0/0/7 (ifh: 0xF)
  Delay-Measurement           : Enabled
  Local IPV4 Address          : 10.100.1.1
  Local IPV6 Address          : ::
  State                       : Up

  Delay Measurement session:
    Session ID                : 1

    Last advertisement:
      Advertised at: 13:53:11  28 2019 (434548 seconds ago)
      Advertised reason: Periodic timer, min delay threshold crossed
      Advertised delays (uSec): avg: 4011, min: 4033, max: 4050, variance: 4

    Next advertisement:
      Check scheduled in 2 more probes (roughly every 120 seconds)
      Aggregated delays (uSec): avg: 4040, min: 4035, max: 4054, variance: 5
      Rolling average (uSec): 4040

    Current Probe:
      Started at 14:35:38  02 2019 (1 second ago)
      Packets Sent: 1, received: 1
      Measured delays (uSec): avg: 4035, min: 4035, max: 4035, variance: 0
      Probe samples:
              Packet Rx Timestamp Measured Delay
                14:35:38  02 2019 4035081
      Next probe scheduled at 14:36:08  02 2019 (in 29 seconds)
      Next burst packet will be sent in 2 seconds
