この章は、次の項で構成されています。

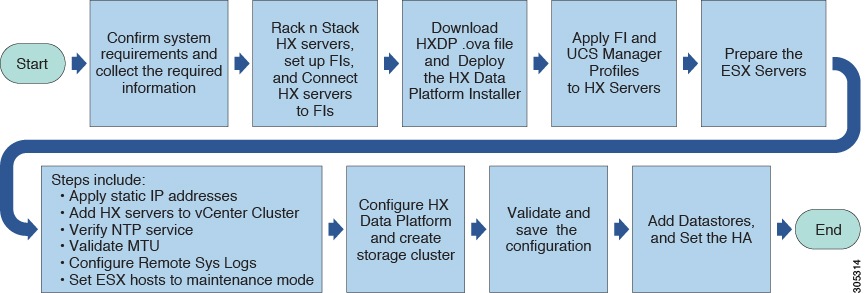

ラックへの HyperFlex システム ハードウェアの設置
UCS HX シリーズ サーバには、クラスタ内に 3 ~ 8 台を含められる HX220c サーバ、3 ~ 8 台を含められる HX240c サーバ、あるいは最大 4 台の UCS B200 サーバと 8 台の HX240c シリーズ サーバのハイブリッドがあります。
HX220c および HX240c サーバの設置手順については、『HX-series Server Installation Guide』を参照してください
UCS B200 サーバの設置手順については、『Installing a Blade Server Guide』を参照してください
ラックにハードウェアを設置した後、このガイドに戻り、後続のインストールおよび設定手順へ進みます。
高い可用性のために FI クラスタを作成するには、ファブリック インターコネクト(FI)の冗長ペアを構成します。イーサネット ケーブルを使用して、2 つの FI を L1 と L2 のハイ アベイラビリティ ポート間で直接接続する必要があります。ファブリック インターコネクト A のポート L1 はファブリック インターコネクト B の L1 に接続し、ファブリック インターコネクト A のポート L2 はファブリック インターコネクト B の L2 に接続します。これにより、両方の FI がお互いのステータスを継続的にモニタできます。
FI を接続するときは、次の情報を入手し、確認する必要があります。
項目 |
説明 |
---|---|
FI の物理的な接続の確認 |
|
コンピュータ端末でのコンソール ポート パラメータの確認 |
|
初期設定の情報の取得 |
初期設定に関する次の情報を収集します。 |
両方のファブリック インターコネクトで、同じセットアップ プロセスを実施する必要があります。プライマリ FI を設定し、クラスタ構成に対して有効にする必要があります。次に、同じプロセスを使用してセカンダリ FI を設定すると、最初のファブリック インターコネクトがピアとして検出されます。
次のように GUI を使用してプライマリ ファブリック インターコネクトを設定します。
ステップ 1 | コンソール ポートに接続します。詳細については、『Cisco 6200 Series Fabric Interconnect Hardware Installation guide』を参照してください。『Cisco 6200 Series Fabric Interconnect Hardware Installation guide』 | ||||||||||||||||||
ステップ 2 | FI の電源を入れます。FI が起動すると、電源投入時セルフテストのメッセージが表示されます。 | ||||||||||||||||||
ステップ 3 | インストール方式プロンプトに「gui」と入力します。 | ||||||||||||||||||
ステップ 4 | システムが DHCP サーバにアクセスできない場合は、次の情報を入力するよう求められます。 | ||||||||||||||||||
ステップ 5 | プロンプトから、Web ブラウザに Web リンクをコピーし、Cisco UCS Manager GUI 起動ページに移動します。 | ||||||||||||||||||
ステップ 6 | Cisco UCS Manager GUI 起動ページで [Express Setup] を選択します。 | ||||||||||||||||||
ステップ 7 | [Express Setup] ページで [Initial Setup] を選択し、[Submit] をクリックします。 | ||||||||||||||||||
ステップ 8 | [Cluster and Fabric Setup] 領域で、[Standalone Mode] オプションを選択します。 | ||||||||||||||||||
ステップ 9 | [System Setup] 領域で、次のフィールドに値を入力します。
| ||||||||||||||||||
ステップ 10 | [Submit] をクリックします。 セットアップ操作の結果がページに表示されます。 |
第 2 FI のコンソール ポートが、コンピュータまたはコンソール サーバに物理的に接続されていることを確認します。また、前に設定した第 1 FI の管理者アカウントのパスワードを把握している必要があります。
両方のファブリック インターコネクトの設定が確実に行われていることを確認するために、SSH を使用してファブリック インターコネクトにログインしたり、CLI を使用してクラスタの状態を確認したりすることができます。
コマンド |
目的 |
出力の例 |
---|---|---|
show cluster state |
ハイ アベイラビリティ クラスタの両方のファブリック インターコネクトの動作状態およびリーダーシップ ロールを表示します。 |
次の例の表示では、両方のファブリック インターコネクトが Up 状態、HA が Ready 状態、ファブリック インターコネクト A がプライマリ ロール、ファブリック インターコネクト B が従属ロールです。 UCS-A# show cluster state Cluster Id: 0x4432f72a371511de-0xb97c000de1b1ada4 A: UP, PRIMARY B: UP, SUBORDINATE HA READY |
show cluster extended-state |
クラスタの状態を詳細に表示します。通常は問題をトラブルシューティングする場合に使用します。 |
UCSC# show cluster extended-state 0x2e95deacbd0f11e2-0x8ff35147e84f3de2Start time: Thu May 16 06:54:22 2013Last election time: Thu May 16 16:29:28 2015System Management Viewing the Cluster State A: UP, PRIMARY B: UP, SUBORDINATE A: memb state UP, lead state PRIMARY, mgmt services state: UP B: memb state UP, lead state SUBORDINATE, mgmt services state: UP heartbeat state PRIMARY_OK HA READY Detailed state of the device selected for HA quorum data: Device 1007, serial: a66b4c20-8692-11df-bd63-1b72ef3ac801, state: active Device 1010, serial: 00e3e6d0-8693-11df-9e10-0f4428357744, state: active Device 1012, serial: 1d8922c8-8693-11df-9133-89fa154e3fa1, state: active |
Cisco HX220c および HX240c サーバはファブリック インターコネクトに直接接続します。直接接続することで、Cisco UCS Manager は管理トラフィックとデータ トラフィックの両方に対し、1 つのケーブルを使用して HX シリーズ サーバを管理できます。
(注) | サーバを FI に接続した後に、サーバが検出された場合は、UCS Manager 設定フォームを使用して、Cisco UCS Manager で使用可能な C シリーズ ソフトウェア バンドルを更新します。 |
直接接続モードを使用する場合は、Cisco UCS のすべての管理対象アダプタをファブリック インターコネクトのサーバ ポートに接続する必要があります。「要件」の章に記載されているように、HX サーバに推奨されるファームウェアがあることを確認します。ない場合は、UCS Manager を使用してファームウェアを更新します。
設定の制限事項については、シスコの Web サイトで『UCS Manager GUI Configuration Guide, Release 2.2』のドキュメントを参照してください。
Cisco UCS Manager と統合するには、サーバの CIMC が工場出荷時の設定に設定されていることを確認してください。
ステップ 1 | HX シリーズ サーバのラックへの設置とスタッキング で説明されているように、ラックにサーバを取り付けます。 | ||
ステップ 2 | 次に記載されている手順に従って、FI にサーバ ポートを設定します。 | ||
ステップ 3 | Cisco VIC 1227 から FI 上のサーバ ポートにパスを接続します。 | ||
ステップ 4 | 電源コードをノードの各電源装置に接続し、次に接地された AC 電源コンセントに電源コードを接続します。初めての起動時には、ノードがスタンバイ電源で起動するまでに約 2 分かかります。
| ||
ステップ 5 | ステップ 1 ~ 4 を繰り返し、Hyperflex システム クラスタの残りの HX シリーズ サーバを接続します。 |
1 |
Cisco UCS 6248 シリーズ FI(ファブリック A) |
3 |
HX シリーズ サーバ |
2 |
Cisco UCS 6248 シリーズ FI(ファブリック B) |
4 |
サポート対象の mLOM スロット内の Cisco UCS VIC 1227 |
HyperFlex クラスタの設定後、UCS B200 サーバが接続されます。UCS B200 サーバを検出し、そのサーバを HyperFlex クラスタに追加するには、「コンピューティング ノードの追加」の項を参照してください。
