セグメント

内部ゲートウェイ プロトコル（IGP）は、2 つのタイプのセグメント、プレフィックス セグメントと隣接関係セグメントを配布します。各ルータ（ノード）と各リンク（隣接関係）には、関連付けられたセグメント識別子（SID）があります。

• プレフィックス SID は、IP プレフィックスに関連付けられます。これは、ラベルのセグメント ルーティング グローバル ブロック（SRGB）範囲から手動で設定され、IS-IS（Intermediate System to Intermediate System）または OSPF（Open Shortest Path First）によって配布されます。プレフィックスセグメントは、その宛先への最短パスに沿ってトラフィックを誘導します。ノード SID は、特定のノードを識別する特別なタイプのプレフィックス SID です。ノードのループバックアドレスをプレフィックスとして使用して、ループバック インターフェイスの下に設定されます。

  プレフィックス セグメントはグローバル セグメントであるため、プレフィックス SID はセグメント ルーティング ドメイン内でグローバルに一意です。

• 隣接関係セグメントは、隣接関係 SID と呼ばれるラベルによって識別されます。このラベルは、出力インターフェイスなど、隣接ルータへの特定の隣接関係を表します。隣接関係 SID は、IS-IS または OSPF によって配布されます。隣接関係セグメントは、トラフィックを特定の隣接関係に誘導します。

  隣接関係セグメントはローカル セグメントであるため、隣接関係 SID は特定のルータに対してローカルに一意です。

番号付きリストでプレフィックス（ノード）と隣接関係セグメント ID を組み合わせることにより、ネットワーク内で任意のパスを構築できます。各ホップにおいて、先頭のセグメントがネクスト ホップを識別するために使用されます。セグメントはパケット ヘッダーの先頭に順番にスタックされます。先頭のセグメントに別のノードの ID が含まれている場合、受信ノードは等コストマルチパス（ECMP）を使用してパケットをネクストホップに移動させます。ID が受信ノードの ID である場合、ノードは先頭のセグメントをポップし、次のセグメントに必要なタスクを実行します。

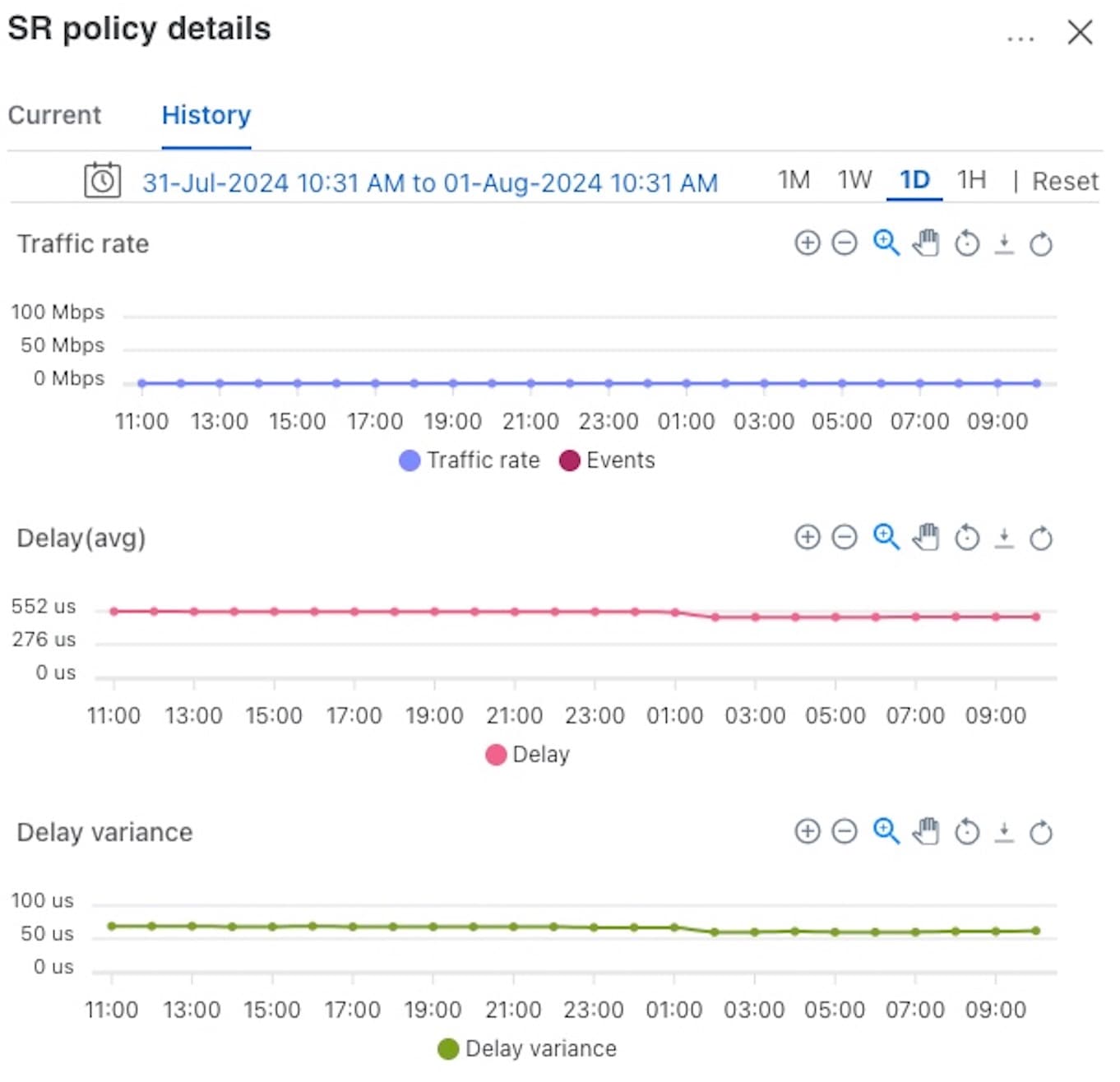

セグメント ルーティング ポリシー

トラフィック エンジニアリングを実現するためのセグメントルーティングでは、ネットワークを介してトラフィックを誘導する「ポリシー」を使用します。SR ポリシーパスは、セグメント ID（SID）リストと呼ばれるパスを指定するセグメントのリストとして表されます。各セグメントは、送信元から接続先までのエンドツーエンドのパスであり、ネットワークルータに、IGP によって計算された最短パスではなく指定されたパスに従うように指示します。パケットが SR ポリシーへと誘導される場合、ヘッドエンドは SID リストをパケットにプッシュします。残りのネットワークは、SID リストに埋め込まれた命令を実行します。

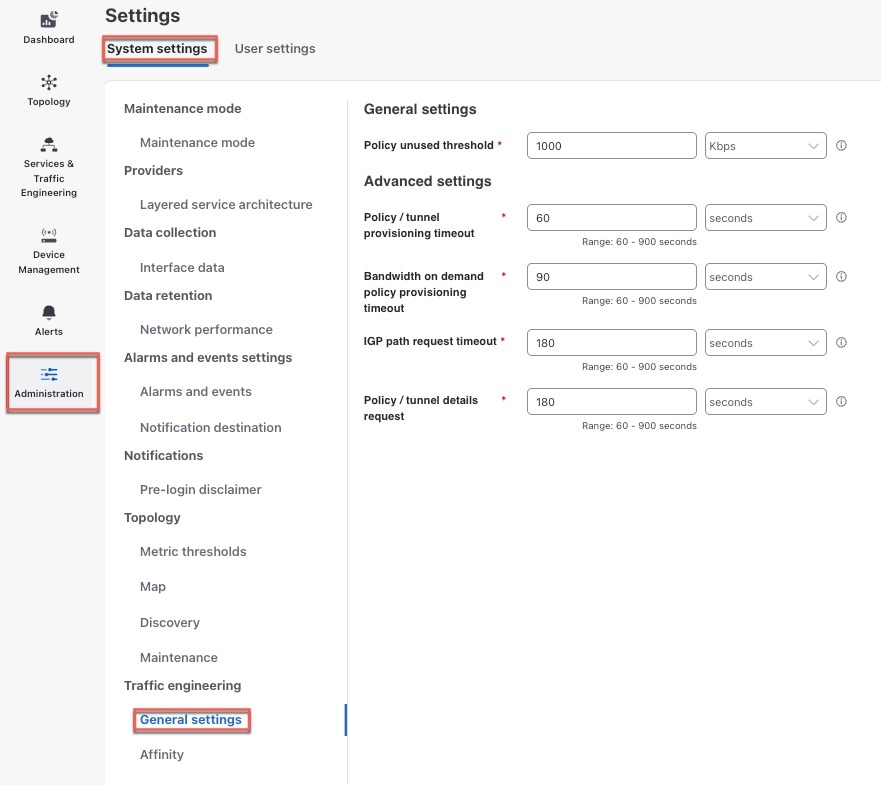

Crosswork は、次の SR 関連ポリシーの可視化（および一部のプロビジョニング）をサポートしています。

• SR-MPLS および SRv6

• フレキシブルアルゴリズム

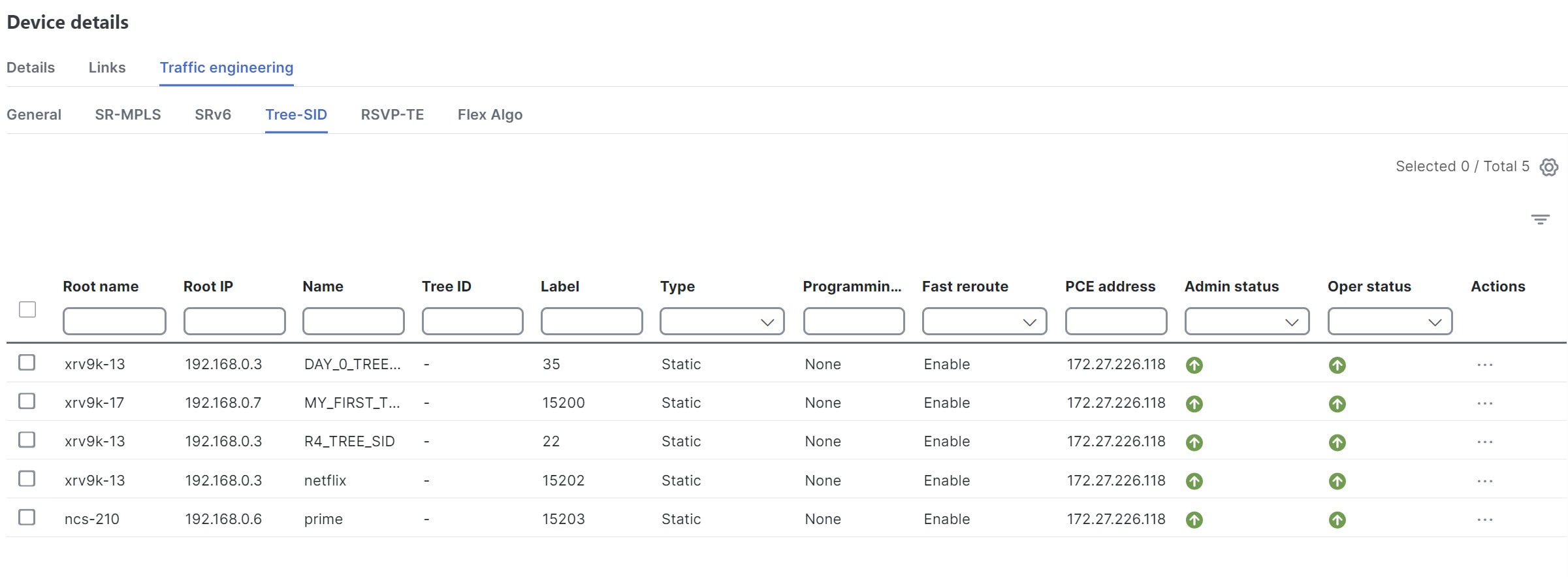

• ツリーセグメント識別子（Tree-SID）マルチキャスト トラフィック エンジニアリング

• SR 回線型

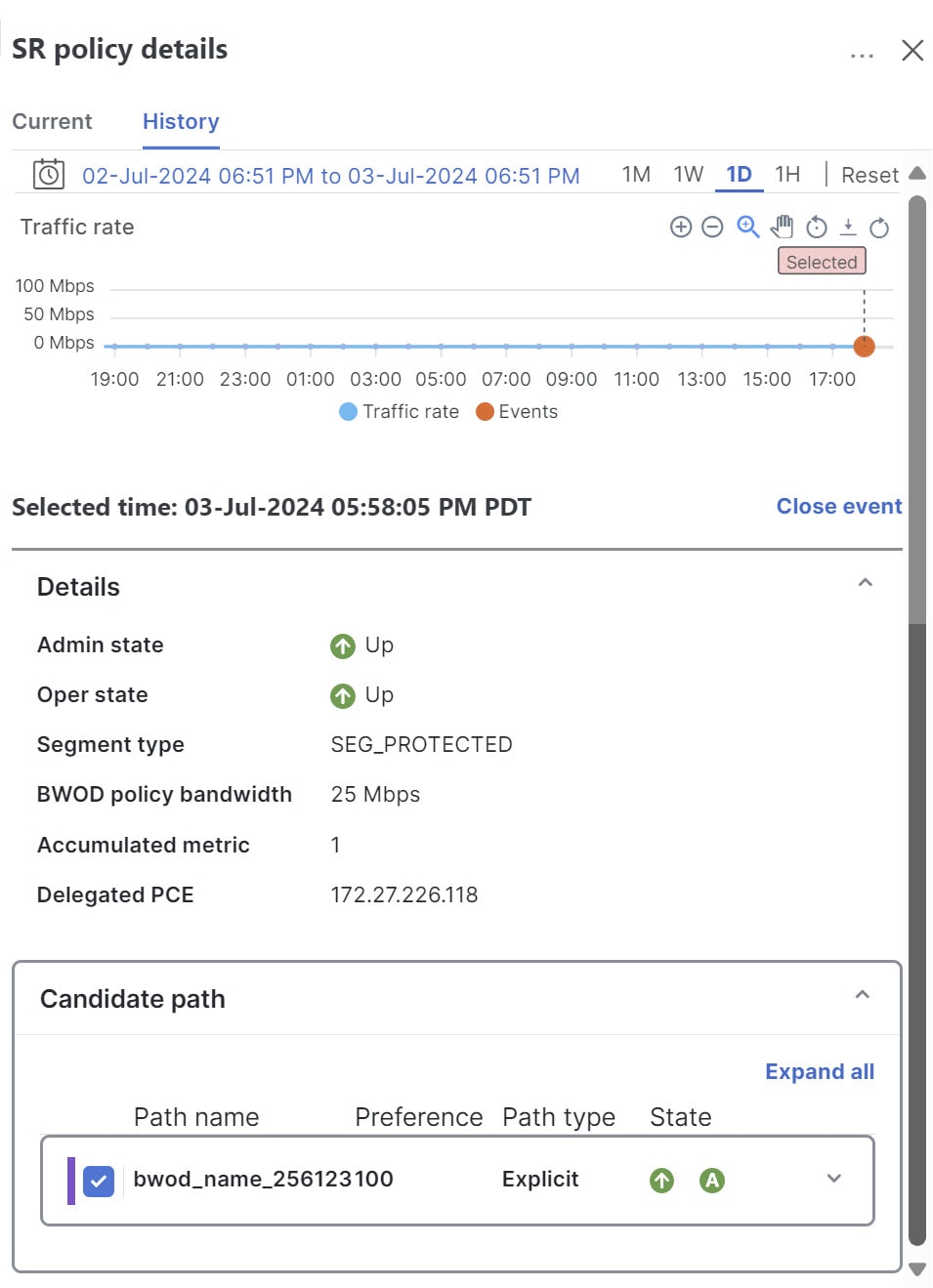

SR ポリシーにはダイナミックと明示的の 2 つのタイプがあります。

動的パスは、最適化の目的と一連の制約に基づいています。ヘッドエンドはソリューションを計算し、結果として SID リストまたは SID リストのセットを生成します。トポロジが変更されると、新しいパスが計算されます。ヘッドエンドにトポロジーに関する十分な情報がない場合、ヘッドエンドは計算をパス計算エンジン（PCE）に委任できます。

明示的なポリシーを設定する場合は、プレフィックスまたは隣接 SID のリストで構成される明示的なパスを指定します。各 SID はパス上のノードまたはリンクを表します。

分離

Crosswork はディスジョイントポリシーを使用して、2 つの送信元ノードから 2 つの宛先ノードへのトラフィックをディスジョイントパスに沿って誘導する 2 つのセグメントのリストを計算します。ディスジョイント パスの起点は、同じヘッドエンドまたは異なるヘッドエンドです。ディスジョイント レベルとは、2 つの計算されたパスで共有すべきではないリソースのタイプを指します。次の分離パスの計算がサポートされています。

• [リンク（Link）]：計算されたパス上でリンクが共有されないことを指定します。

• [ノード（Node）]：計算されたパス上でノードが共有されないことを指定します。

• [SRLG]：計算されたパスで同じ共有リスクリンクグループ（SRLG 値）を持つリンクが共有されないことを指定します。

• [SRLGノード（SRLG-node）]：計算されたパス上で SRLG とノードが共有されないことを指定します。

所定のディスジョイントグループ ID で最初の要求が受信されると、セグメントのリストが計算され、最初の送信元から最初の宛先への最短パスがエンコードされます。2 つ目の要求が同じディスジョイントグループ ID で受信されると、両方の要求で受信された情報を使用して 2 つのディスジョイントパス（1 つは最初の送信元から最初の宛先へのパス、もう 1 つは 2 つ目の送信元から 2 つ目の宛先へのパス）が計算されます。両方のパスが同時に計算されます。セグメントの最短リストは、計算されたパス上のトラフィックを誘導するために計算されます。

（注）	分離は、同じ分離 ID を持つ 2 つのポリシーでサポートされています。 アフィニティと分離を同時に設定することはできません。

RSVP-TE 明示的ルーティング（ストリクト、ルーズ）

RSVP-TE の明示的ルートは、明示的ルートオブジェクト（ERO）で抽象ノードとして指定可能なネットワークトポロジ内の特別なパスです。これらのノードは、一連の IP プレフィックスまたは一連の自律システムである可能性があります。明示的パスは管理上指定することも、制約付き最短パス優先（CSPF）などのアルゴリズムを使用して自動的に計算することもできます。

ERO で指定された明示的パスは、ストリクトパスまたはルーズパスです。

ストリクトパスとは、ERO 内のネットワークノードとその先行ノードが隣接し、直接接続されている必要があることを意味します。

ルーズ ホップとは、ERO で指定されたネットワーク ノードがパス内にある必要があるものの、その前のノードと直接接続されている必要がないことを意味します。ERO の処理中にルーズ ホップに遭遇した場合、ルーズ ホップを処理するノードは、パスに沿った、それ自身から ERO 内の次のノードまで、1 つ以上のノードを使用して ERO を更新できます。ルーズ パスの利点は、ERO の作成時にパス全体を指定したり、既知にする必要がないことです。ルーズ パスの欠点は、下位のルーティング プロトコルでの一時的な状態中に転送ループが発生する可能性があることです。

（注）	RSVP-TE トンネルは、UI 内でのプロビジョニング時にルーズホップを使用して設定できません。

RSVP FRR

ルータのリンクまたは隣接デバイスに障害が発生すると、インターフェイス停止の通知を受信することでルータはこの障害を検出する場合が多くあります。インターフェイスが停止したことをルータが認識すると、ルータはそのインターフェイスを出る LPS を、それぞれのバックアップトンネルに切り替えます（バックアップトンネルがある場合）。

FRR オブジェクトは PATH メッセージ中で使用され、ファシリティバックアップとして使用されるバックアップ方式を示すフラグが格納されています。FRR オブジェクトは、セットアップと保留の優先順位を指定します。これらは、バックアップパスの選択に使用される属性フィルタと帯域幅要件のセットに含まれています。

レコードルートオブジェクト（RRO）は、LSP でのローカル保護の可用性または使用、および帯域幅とノード保護がその LSP で使用可能かどうかを RESV メッセージで報告します。

FRR 要件のシグナリングは、TE トンネルヘッドエンドで開始されます。パスに沿ったローカル修復ポイント（PLR）は、PLR でのバックアップトンネルの可用性に基づき、FRR 要件に従って動作し、バックアップトンネル選択情報をヘッドエンドにシグナリングします。FRR イベントがトリガーされると、PLR はバックアップトンネルを介して PATH メッセージをバックアップトンネルが元の LSP に再参加するマージポイント（MP）に送信します。また、MP は PATH メッセージ内の PLR によって組み込まれた RSVP-Hop オブジェクトを使用して RESV メッセージを PLR に送信します。このプロセスにより、元の LSP が MP によって切断されることを防ぎます。また、PLR は PATH-ERROR メッセージを使用してトンネルヘッドエンドにシグナリングし、LSP に沿った障害と、その LSP で FRR がアクティブに使用されていることを示します。ヘッドエンドはこの情報を使用して、TE トンネルの新しい LSP をシグナリングし、メークビフォーブレーク技術によって新しい LSP がセットアップされた後に障害が発生した既存のパスを切断します。
