Cisco Nexus 7000 M3 シリーズ 24 ポート 40 ギガビット イーサネット モジュール データ シート
Cisco Nexus® 7000 M3 シリーズ 24 ポート 40 ギガビット イーサネット モジュールは、
各ポートでワイヤレートのパフォーマンスを提供する包括的な汎用 I/O モジュールです。ディープ バッファと大容量の Ternary Content Addressable Memory（TCAM）を備えるこのモジュールは、高密度かつ低遅延のスケーラブルなデータセンターの構築に最適な選択肢となっています。
製品概要
Cisco Nexus 7000 シリーズ スイッチは Cisco® ユニファイド ファブリック ソリューションの基盤として機能します。高度な可用性と拡張性に加え、実績ある Cisco NX-OS ソフトウェアの包括的なデータセンター スイッチング機能によって、ミッションクリティカルなデータセンターの要件を満たします。
次世代データセンター スイッチング プラットフォームの最初のモデルである Cisco Nexus 7000 シリーズは、最適化された可用性、信頼性、拡張性および管理性により総合的な復元力を提供します。ファブリック アーキテクチャは、17 テラビット/秒（Tbps）を超える拡張に対応し、10 ギガビット、40 ギガビット、および 100 ギガビット イーサネットの高密度な導入をサポートします。表 1 に、スイッチング プラットフォームの 40 ギガビット イーサネット ポート密度を示します。
表 1. Cisco Nexus 7000 シリーズ スイッチ 40 ギガビット イーサネットのポート密度
| Cisco Nexus 7000 シリーズ シャーシ |
40 ギガビット イーサネット ポートの最大数 |
| Cisco Nexus 7000 18 スロット スイッチ |
384 |
| Cisco Nexus 7000 10 スロット スイッチ |
192 |
| Cisco Nexus 7000 9 スロット スイッチ |
168 |
| Cisco Nexus 7000 4 スロット スイッチ Cisco Nexus 7000 4 スロット スイッチ シャーシは今後のソフトウェア リリースでサポート予定 |
48 |

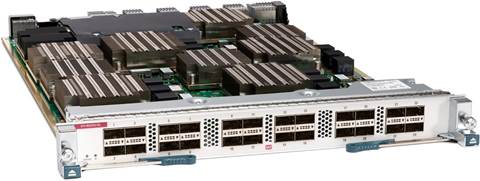

Cisco Nexus 7000 M3 シリーズ 24 ポート 40 ギガビット イーサネット モジュール（図 1）は、Cisco Nexus 7000 シリーズ向けに設計された、高性能かつ高密度の 40 ギガビット イーサネット モジュールです。Cisco Nexus 7000 18 スロット スイッチ シャーシ 1 台につき、最大 384 個の 40 ギガビット イーサネット ポート（2:1 オーバーサブスクライブ型）を提供します。本製品は、720 Mpps（Mpps = 100 万パケット/秒）の分散レイヤ 2/3 フォワーディングと最大 550 Gbps のデータ スループットを提供します。Cisco Nexus 7000 18 スロット スイッチに本製品をフル装備（16 台）した場合、最大 11.5 bpps および 15.4 Tbps のスイッチング パフォーマンスを達成できます。
機能と利点
Cisco Nexus 7000 M3 シリーズ モジュールは、実績があり広く導入されている NX-OS オペレーティング システムにより動作します。本製品には、以下のような業界の標準規格やシスコ独自の革新技術を含む、広範なデータセンター スイッチング テクノロジーが統合されています。
· General Packet Radio Service（GPRS）トンネリング プロトコル（GTP）ハッシング：M3 シリーズ モジュールの高度なパケット解析機能を使用して、GTP パケットのポート チャネルおよび等コスト マルチパス（ECMP）ロード バランシング機能を強化します。
· 仮想拡張 LAN（VXLAN）：VXLAN により、仮想化環境向けの拡張性に優れた仮想オーバーレイ ネットワークを構築できます。また、別のレイヤ 2 ドメインの繰り返し可能なポッドによるクラウド環境の拡張、およびレイヤ 3 ネットワークにわたるサーバ間の仮想マシンの移行に必要なアーキテクチャの柔軟性と俊敏性が提供されます。
· 高度なデータセンター相互接続（DCI）プロトコル：Cisco Overlay Transport Virtualization（OTV）、Locator/ID Separation Protocol（LISP）、マルチプロトコル ラベル スイッチング（MPLS）、仮想プライベート LAN サービス（VPLS）などの高度なプロトコルにより、お客様がデータセンターを透過的に相互接続し、地理的に分散したデータセンター サイト全体にアプリケーションを展開できる広範な選択肢が提供されます。
· 仮想デバイス コンテキスト（VDC）：単一の物理デバイスを複数の論理デバイスとして仮想化できます。プロビジョニングされた各論理デバイスは、個別の物理デバイスであるかのように設定および管理されます。
· 卓越した統合ハードウェアセキュリティ機能：
◦ すべてのポートで 128 および 256 ビット暗号化によるワイヤレートの MAC Security（MACsec）をサポートし、ハードウェアの両方の鍵共有プロトコル（Security Association Protocol（SAP）と MACsec Key Agreement（MKA））に対応
◦ Cisco TrustSec® テクノロジーと Access Control List（ACL）により、すべてのポートのセキュリティ グループ タグ（SGT）を処理
◦ コントロール プレーン ポリシング（CoPP）により、過剰なトラフィックからスーパバイザの CPU を保護
◦ ACL カウンタおよびログ機能により、パケットをさらに詳細に把握
◦ レイヤ 2 からレイヤ 4 の ACL で IPv4 と IPv6 両方のトラフィックをサポート
· オンボード ファブリック サービス アクセラレータ（FSA）：Bidirectional Forwarding Detection（BFD）や Cisco Netflow などの分散型ファブリック サービスのパフォーマンスと拡張性を向上できます。
· Cisco FabricPath：復元力と柔軟性に優れた、大規模な拡張が可能なレイヤ 2 ネットワークを構築するのに役立ちます。また、既存のスパニングツリーベースの環境を FabricPath ネットワークに接続できるため、投資も保護されます。
· Cisco Nexus 2000 シリーズ ファブリック エクステンダ：Cisco Nexus 7000 M3 シリーズ モジュールは、Cisco Nexus 2000 シリーズ ファブリック エクステンダと併用できます。これらのファブリック エクステンダは、管理ポイントを大幅に減らすことでデータセンターのアーキテクチャと運用を簡素化できます。
本製品で使用できる広範な基本機能と高度な機能は、データセンターの統合や高密度の 40 ギガビット イーサネット ネットワークへの移行を進めるための柔軟な導入オプションとして、投資を保護します。
256 ビット AES 暗号化
本製品は、速度を問わず全ポートで 256 ビット Advanced Encryption Standard（AES）MACsec 暗号化をサポートします。この暗号化は、以下のセキュリティの確保に使用できます。
· キャンパスまたは MPLS コアへのデータセンターのアップリンク
· DCI リンク（OTV、バーチャル ポート チャネル（vPC）、直接リンクなどを使用している場合）
· データセンター内の vPC および FabricPath リンク
高性能のファブリック サービス アクセラレータ
本製品は、高性能コプロセッサとしてファブリック サービス アクセラレータをオンボードに搭載しています。FSA は、高速リンクで M3 シリーズ switch-on-a-chip（SOC）に直接接続されます。このアプローチにより、モジュールにおいて BFD や NetFlow などの分散型ファブリック サービスのパフォーマンスと拡張性を向上させることができます。
製品仕様
表 2 に本製品の仕様をまとめます。
表 2. 製品仕様
| 項目 |
仕様 |
| システム |
|
| 製品の互換性 |
· Cisco Nexus 7000 シリーズ 9、10、18 スロット スイッチ シャーシでサポート1
· Cisco ファブリック 2 モジュールでサポート
· Cisco Nexus 7000 スーパーバイザ 2 およびスーパーバイザ 2E モジュールでサポート
|
| ソフトウェアの互換性 |
Cisco NX-OS ソフトウェア リリース 8.0 以降 |
| メモリ |
8 GB ダイナミック RAM（DRAM） |
| 前面パネル LED |
· ステータス
◦
緑（正常動作）
◦
オレンジ（モジュール
ブート中）
◦
赤（障害発生）
· リンク
◦
緑（ポート有効および接続済み）
◦
オレンジ（ポート無効）
◦
消灯（ポート有効および未接続）
◦
ID LED
が青で緑とオレンジが点滅（ポート識別用フラグ、ビーコン）
· ID
◦
青（オペレータが識別のためにカードにフラグを設定。ビーコン）
◦
消灯（モジュールのフラグ未設定）
|
| プログラミング インター |
· Cisco NX-API
· XML
· スクリプト可能コマンドライン インターフェイス（CLI）
· Cisco Data Center Network Manager（DCNM）Web サービス
· Python および Tcl
· Puppet および Chef
· Cisco Embedded Event Manager（EEM）
· OpenFlow
|
| 物理インターフェイス |
|
| 接続 |
24 ポート 40 ギガビット イーサネット（Quad Enhanced Small Form-Factor Pluggable（QSFP+）） |
| ポート密度 |
· 10 ギガビット イーサネット ポート X 384（Cisco Nexus 7000 18 スロット シャーシ）
· 10 ギガビット イーサネット ポート X 192（Cisco Nexus 7000 10 スロット シャーシ）
· 10 ギガビット イーサネット ポート X 168（Cisco Nexus 7000 9 スロット シャーシ）
· 10 ギガビット イーサネット ポート X 48（Cisco Nexus 7000 4 スロット シャーシ）1
|
| MACsec |
24 ポートすべてに IEEE 802.1AE MACsec および 256 ビット キーによる AES 暗号化が組み込まれています。 |
| 1 ポートあたりのキュー数 |
4 入力および 8 出力 |
| 仮想出力キュー（VOQ）バッファ |
3 GB |
| ジャンボ フレーム |
ブリッジドおよびルーテッド パケットで最大 9216 バイト |
| フォワーディング エンジン |
|
| 転送性能 |
IPv4 と IPv6 の両パケットに対して、720 mpps のレイヤ 2 およびレイヤ 3 転送能力 |
| MAC アドレス エントリ |
384,000 |
| VLAN |
VDC あたり 4096 |
| IPv4 エントリ |
200 万 |
| IPv6 エントリ |
100 万 |
| ACL |
128,000 |
| ポリサー |
8000 |
| 環境 |
|
| 物理寸法 |
· Cisco Nexus 7000 シリーズ シャーシの I/O モジュール スロット 1 個を占有
· 寸法：4.4 X 38.9 X 55.6 cm（1.733 X 15.3 X 21.9 インチ）
· 重量：5.4 kg（12 ポンド）
|
| 環境条件 |
· 動作温度：0 ～ 40 °C（32 ～ 104 °F）
· 動作相対湿度：5 ～ 90 %（結露しないこと）
· 保管温度：-40 ～ 70 °C（-40 ～ 158 °F）
· 保管相対湿度：5 ～ 95 %（結露しないこと）
|
| 適合規格 |
· EMC コンプライアンス
· FCC Part 15（CFR 47）（米国）Class A
· ICES-003（カナダ）Class A
· EN55022（欧州）Class A
· CISPR22（国際）Class A
· AS/NZS CISPR22（オーストラリアおよびニュージーランド）Class A
· VCCI（日本）Class A
· KN32（韓国）Class A
· KN35（韓国）Class A
· CNS13438（台湾）Class A
· TCVN 7189（ベトナム）
· CISPR24
· EN55024
· EN50082-1
· EN61000-3-2
· EN61000-3-3
· EN61000-6-1
· EN300 386
|
| 環境に関する標準規格 |
準拠する規格：
· GR-1089-CORE*
· GR-63-CORE*
· ETSI*
◦
ETSI 300 019-2-1
、
Class 1.2 Storage
◦
ETSI 300 019-2-2
、
Class 2.3 Transportation**
◦
ETSI 300 019-2-3
、
Class 3.2 Stationary Use
*検証中 ** 一部例外を適用 |
| 安全性 |
· UL/CSA/IEC/EN 60950-1
· AS/NZS 60950
|
| 保証 |
Cisco Nexus 7000 シリーズ スイッチには、標準のシスコ 1 年間ハードウェア限定保証が付いています。 |
表 3 は、40 ギガビット イーサネット インターフェイスの距離とオプションを要約したものです。
表 3. 40 ギガビット イーサネット インターフェイスの距離およびオプション
| Cisco 40 ギガビット イーサネット QSFP+ モジュール |
波長（nm） |
ファイバおよびケーブルのタイプ |
コア サイズ |
モード帯域幅（MHz * km）3 |
コネクタ タイプ |
ケーブル長1 |
| QSFP-40G-SR4 |
850 |
· MMF（OM2）
· MMF（OM3）
· MMF（OM4）
|
· 50.0
· 50.0
· 50.0
|
· 500
· 2000
· 4700
|
12 ファイバ MTP/MPO |
· 30 m
· 100 m
· 150 m2
|
| QSFP-40G-SR-S |
|
· MMF（OM3）
· MMF（OM4）
|
· 50.0
· 50.0
|
· 2000
· 4700
|
12 ファイバ MTP/MPO |
· 100 m
· 150 m2
|
| QSFP-40G-CSR4 |
850 |
· MMF（OM1）
· MMF（OM2）
· MMF（OM3）
· MMF（OM4）
|
· 62.5
· 50.0
· 50.0
· 50.0
|
· 200
· 500
· 2000
· 4700
|
12 ファイバ MTP/MPO |
· 33 m
· 82 m
· 300 m
· 400m
|
| QSFP-40G-SR-BD |
850/900 |
· MMF（OM2）
· MMF（OM3）
· MMF（OM4）
|
· 50.0
· 50.0
· 50.0
|
· 500
· 2000
· 4700
|
LC デュプレックス |
· 30 m
· 100 m
· 150 m2
|
| QSFP-40GE-LR4 |
1310 |
シングル モード ファイバ（SMF） |
G.652 |
- |
LC デュプレックス |
10 km |
| QSFP-H40G-ACUxM（X = 7 または 10） |
- |
直接接続の銅ケーブル、アクティブ |
- |
- |
QSFP+ と QSFP+ |
7、10 m |
| QSFP-H40G-AOCxM（x = 1、2、3、5、7、10、または15） |
- |
アクティブな光ケーブル アセンブリ |
- |
- |
QSFP+ と QSFP+ |
1、2、3、5、7、10、または 15 m |
| WSP-Q40GLR4L |
1310 |
SMF |
G.652 |
- |
LC |
2 km |
| QSFP-40G-LR4 |
1310 |
SMF |
G.652 |
- |
LC |
10 km |
| QSFP-40G-LR4-S |
1310 |
SMF |
G.652 |
- |
LC |
10 km |
| QSFP-40G-ER4 |
1310 |
SMF |
G.652 |
- |
LC |
40 km4 |
| QSFP-4X10G-LR-S |
1310 |
SMF |
G.652 |
- |
MPO-12 |
10 km |
| QSFP-4X10G-ACxM （x = 7、10） |
|
直接接続の銅ケーブル アセンブリ |
|
|
|
7、10 m |
| QSFP-4X10G-AOCxM （x = 1、2、3、5、7、10） |
|
アクティブな光ケーブル アセンブリ |
|
|
|
1、2、3、5、7、10 m |
注： これら QSFP モジュールの詳細については、Cisco 40GBASE QSFP モジュール データ シート（http://www.cisco.com/c/en/us/products/collateral/interfaces-modules/transceiver-modules/data_sheet_c78-660083.html [英語]）を参照してください。
注： このデータ シートには、本製品のハードウェア情報を記載しています。これらの機能に必要な現在または将来の
NX-OS リリースについては、Cisco NX-OS ソフトウェアのリリース ノート（http://www.cisco.com/c/en/us/support/switches/nexus-7000-series-switches/products-release-notes-list.html
[英語]）を参照するか、シスコの担当者までお問い合わせください。
発注情報
表 4 に本製品の発注情報を示します。
表 4. 発注情報
| 製品番号 |
製品説明 |
| N7K-M324FQ-25L N7K-M324FQ-25L= |
Cisco Nexus 7000 M3 シリーズ 24 ポート 40 G イーサネット モジュール（QSFP+ モジュールが必要） |
Cisco Capital
目標の達成に役立つファイナンス
Cisco Capital®では、目標を達成し、競争力を維持するために必要なテクノロジーの取得を支援します。CapEx の削減をサポートし、成功を加速させ、投資金額と ROI を最適化します。Cisco Capital ファイナンス プログラムは、お客様がハードウェア、ソフトウェア、サービス、および補完的なサードパーティ製機器を柔軟に取得できるようにします。また、それらの購入を 1 つにまとめた計画的なお支払い方法をご用意しています。Cisco Capital は 100 ヵ国以上でサービスを利用できます。詳細はこちら。
