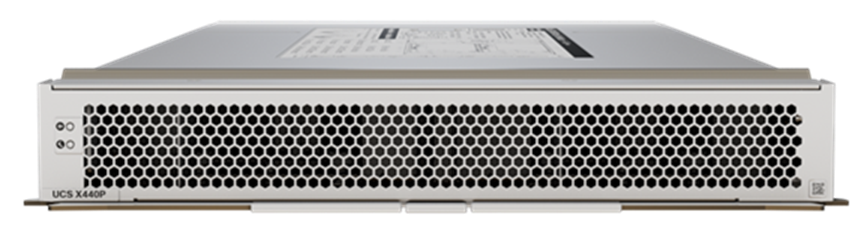

Cisco UCS X440p PCIe ノードデータシート
偏向のない言語
この製品のドキュメントセットは、偏向のない言語を使用するように配慮されています。このドキュメントセットでの偏向のない言語とは、年齢、障害、性別、人種的アイデンティティ、民族的アイデンティティ、性的指向、社会経済的地位、およびインターセクショナリティに基づく差別を意味しない言語として定義されています。製品ソフトウェアのユーザインターフェイスにハードコードされている言語、RFP のドキュメントに基づいて使用されている言語、または参照されているサードパーティ製品で使用されている言語によりドキュメントに例外が存在する場合があります。シスコのインクルーシブ ランゲージの取り組みの詳細は、こちらをご覧ください。
翻訳について
このドキュメントは、米国シスコ発行ドキュメントの参考和訳です。リンク情報につきましては、日本語版掲載時点で、英語版にアップデートがあり、リンク先のページが移動/変更されている場合がありますことをご了承ください。あくまでも参考和訳となりますので、正式な内容については米国サイトのドキュメントを参照ください。
CiscoUCS® X シリーズ モジュラ システムと Cisco Intersight™ が次世代コンピューティングをリードします。適応性があり、将来に対応できるクラウド運用システムを採用することで、IT をシンプル化し、ソフトウェアのスピードでイノベーションを実現できます。
Cisco UCS X シリーズ モジュラ システムは、データセンターを簡素化し、最新のアプリケーションの予測不可能なニーズに対応すると同時に、従来のスケールアウトやエンタープライズ ワークロードにも対応します。維持するサーバ タイプの数が減り、運用の効率性と俊敏性が向上し、複雑さが軽減されます。Cisco Intersight クラウド運用プラットフォームを活用することで、クラウドから構築し、ワークロードに合わせて作られ、継続的に最適化されるハイブリッド クラウド インフラストラクチャにより、焦点を管理の詳細からビジネス成果にシフトします。
Cisco UCS X シリーズは、適応性とワークロードの柔軟性を提供するために、モジュール式で柔軟になるように設計されています。PCIe ノードと X-Fabric テクノロジーの導入により、X シリーズは GPU を必要とするワークロードをサポートするようになりました。独自のアーキテクチャにより、計算ノードへの GPU の追加、削除、またはアップグレードが大幅に簡素化されます。Cisco UCS X440p PCIe ノードを使用すると、Cisco UCS X-Fabric テクノロジーを使用して、最大 4 つの GPU を Cisco UCS X210c M6、X210c M7 または X410c M7 コンピューティングノードに追加できます。Cisco UCS X シリーズにはミッドプレーンがありません。この革新的な設計により、障害物が少なくなり、エアフローが改善されます。垂直方向の X210c 計算ノードと X440p PCIe ノードは、水平方向の X-Fabric モジュールに直接接続します。これにより、フォークリフトアップグレードを必要とせずに、将来のコンピューティングノード、リソースノード、および X-Fabric モジュールへのシームレスなアップグレードが可能になります。
主要な機能
Cisco UCS X440p PCIe ノードは、Cisco UCS X シリーズ モジュラーシステムに統合された最初の PCIe リソースノードです。Cisco UCS X9508 シャーシには 8 つのノード スロットがあり、Cisco UCS X210c M6 コンピューティングノードと組み合わせた場合、そのうち最大 4 つが X440p PCIe ノードになります。UCS X440p PCIe ノードは、2 つの x16 フル髙、フル長のデュアルスロット PCIe カード、または 4 つの x8 フル髙、フル長のシングルスロット PCIe カードをサポートし、PCIe 接続には両方の UCS 9416 X-Fabric モジュールが必要です。これにより、シャーシごとに最大 16 個の GPU が提供され、UCS X440p ノードでアプリケーションを拡張します。アプリケーションでさらに GPU アクセラレーションが必要な場合は、各 UCS X210c コンピューティングノードに最大 2 つの GPU を追加できます。
Cisco UCS X440p は、次の GPU オプションをサポートします。
● Nvidia H100 Tensor Core GPU
● Nvidia L40 GPU
● Nvidia L40S GPU
● Nvidia L4 Tensor Core GPU
● Nvidia A100 Tensor Core GPU
● Nvidia A16 GPU
● Nvidia A40 GPU
● Nvidia T4 Tensor Core GPU
● Intel Data Center GPU Flex 140
● Intel Data Center GPU Flex 170
| 項目 |
仕様 |
| GPU |
● Nvidia H100 Tensor Core GPU
（デュアル スロット）
● Nvidia L40 GPU
（デュアル スロット）
● Nvidia L40S GPU
（デュアル スロット）
● NVIDIA L4 Tensor Core GPU
（シングル スロット）
● Nvidia A100 Tensor Core GPU
（デュアルスロット）
● Nvidia A16 GPU
（デュアルスロット）
● Nvidia A40 GPU
（デュアルスロット）
● Nvidia T4 Tensor
コア GPU
（シングル スロット）
● Intel Data Center GPU Flex 140
（シングル スロット）
● Intel Data Center GPU Flex 170
（デュアル スロット）
|
| ライザーのオプション |
●
ライザーごとに 1
つのデュアル スロット GPU
用のライザー A
●
ライザーごとに 2
つのシングル スロット GPU
用のライザー B
|
| 管理 |
Cisco Intersight ソフトウェア（SaaS、仮想アプライアンス、プライベート仮想アプライアンス） |
| 温度：動作 |
10 ～ 35 °C （50 ～ 95 °F） |
| 温度：非動作 |
–40 ～ 65 °C（–40 ～ 149 °F） |
| 湿度：動作 |
5 ～ 93 %（結露しないこと） |
| 湿度：非動作 |
5 ～ 93 %（結露しないこと） |
| 高度：動作 |
0 ～ 3,000 m （0 ～ 10,000 フィート）（最高周囲温度は 300 m ごとに 1 °C 低下） |
| 高度：非動作 |
12,000m （40,000 フィート） |
表 2. システム要件
| 項目 |
要件 |
| X シリーズ シャーシ |
Cisco UCS X9508 シャーシ |
| ファブリック インターコネクト |
Cisco UCS 6454、64108、および UCS 6536 ファブリック |
| X-Fabric モジュール |
X9508 シャーシ用の Cisco UCS X9416 X-Fabric モジュール |
| Cisco Intersight |
Intersight Managed Mode（サーバーごとに Essentials ライセンス以上） |
表 3 に、Cisco UCS X440p PCIe ノードの構成情報を示します。
| 製品番号 |
説明 |
| UCSX-M6-MLB |
UCSX M6 モジュラ サーバおよび CHASSIS MLB |
| UCSX-M7-MLB |
UCSX M7 モジュラ サーバおよび CHASSIS MLB |
| UCSX-440P-U |
MLB 内の Cisco UCS X シリーズ Gen4 PCIe ノード |
| UCSX-440P |
UCS X210c 構成内の Cisco UCS X シリーズ Gen4 PCIe ノード |
| UCSX-GPU-L4 |
NVIDIA L4 Tensor Core、70W、24GB |
| UCSX-GPU-L40 |
NVIDIA L40、パッシブ、300W、48GB |
| UCSX-GPU-L40S |
NVIDIA L40S、パッシブ、350W、48GB |
| UCSX-GPU-H100-80 |
NVIDIA H100、パッシブ、350W、80GB |
| UCSX-GPU-T4-16 |
NVIDIA T4 PCIE 75W 16GB |
| UCSX-GPU-A16 |
NVIDIA A16 PCIE 250W 4X16GB |
| UCSX-GPU-A40 |
TESLA A40 RTX、パッシブ、300 W、48 GB |
| UCSX-GPU-A100-80 |
TESLA A100、パッシブ、300 W、80 GB |
| UCSX-GPU-FLEX140 |
Intel GPU Flex 140、Gen4x8、HHHL、75W PCIe |
| UCSX-GPU-FLEX170 |
Intel GPU Flex 170、Gen4x16、HHFL、150W PCIe |
| UCSX-RIS-A-440P |
ライザーごとに 1x デュアル スロット GPU 用のライザー A、X440p PCIe ノード（FHFL GPU） |
| UCSX-RIS-B-440P |
ライザーごとに 2x シングル スロット GPU 用のライザー B、X440p PCIe ノード（HHHL GPU） |
サーバーのインストールまたはアップグレードに関する情報については、ハードウェア設置ガイド [英語] を参照してください。
発注情報については、X440 仕様シートを参照してください。
Cisco UCS X440p PCIe ノードには、3 年後の翌営業日（NBD）のハードウェア保証と 90 日間のソフトウェア保証があります。
Cisco Smart Net Total Care® および Cisco® ソリューション サポート サービスは、 シスコ テクニカル サービス ポートフォリオの一環として、Cisco Unified Computing System™（Cisco UCS）保証を補強しています。Cisco Smart Net Total Care には、受賞歴のある、業界をリードするシスコの基本的なテクニカルサービスが含まれています。また、Cisco Smart Net Total Care ポータルのスマート機能を通じて、実用的かつ高度なビジネスインテリジェンスも提供されます。詳細については、https://www.cisco.com/c/en/us/support/services/smart-net-total-care/index.html [英語] を参照してください。
Cisco ソリューション サポートには、Cisco 製品サポートとソリューションのサポートの両方が含まれており、製品サポート単体の場合よりも平均 43% 迅速にマルチベンダー環境の複雑な問題を解決します。Cisco Solution Support は、データセンター管理の重要な要素であり、パフォーマンス、信頼性、投資回収率を維持しながら、発生した問題の迅速な解決を支援します。
このサービスは、エコシステムに導入された Cisco 製品とソリューション パートナー製品の両方に対応するため、マルチベンダーの Cisco 環境全体でのサポートが一元化されます。Cisco 製品またはソリューション パートナーの製品のどちらに問題がある場合でも、Cisco にご連絡ください。Cisco のエキスパートが主な連絡窓口となり、最初のお電話から問題の解決までお客様をサポートします。詳細については、https://www.cisco.com/c/en/us/services/technical/solution-support.html [英語] を参照してください。
Cisco の環境、社会、ガバナンス（ESG）イニシアチブおよびパフォーマンスに関する情報は、Cisco の CSR および持続可能性レポートで提供されます。
表 4. 製品持続性の情報
| 持続性に関するトピック |
参照先 |
|
| 全般 |
製品の材料に関する法律および規制に関する情報 |
|
| 製品、バッテリ、パッケージを含む電子廃棄物法規制に関する情報 |
||
| 製品の回収および再利用プログラムに関する情報 |
||
| 持続性に関するお問い合わせ |
問い合わせ先：csr_inquiries@cisco.com |
|
| 材料 |
製品パッケージの重量と材料 |
問い合わせ先：environment@cisco.com |
