Cisco Compute Hyperconverged with vSAN X215 M8 All NVMe Node
偏向のない言語
この製品のドキュメントセットは、偏向のない言語を使用するように配慮されています。このドキュメントセットでの偏向のない言語とは、年齢、障害、性別、人種的アイデンティティ、民族的アイデンティティ、性的指向、社会経済的地位、およびインターセクショナリティに基づく差別を意味しない言語として定義されています。製品ソフトウェアのユーザインターフェイスにハードコードされている言語、RFP のドキュメントに基づいて使用されている言語、または参照されているサードパーティ製品で使用されている言語によりドキュメントに例外が存在する場合があります。シスコのインクルーシブ ランゲージの取り組みの詳細は、こちらをご覧ください。
翻訳について
このドキュメントは、米国シスコ発行ドキュメントの参考和訳です。リンク情報につきましては、日本語版掲載時点で、英語版にアップデートがあり、リンク先のページが移動/変更されている場合がありますことをご了承ください。あくまでも参考和訳となりますので、正式な内容については米国サイトのドキュメントを参照ください。
Cisco Compute Hyperconverged with vSAN
VMware vSAN Express Storage Architecture（ESA）は、 ESXiハイパーバイザの一部としてネイティブに実行されるソフトウェア定義型ストレージソリューションです。複数のホストからローカル ストレージを集約して、vSANクラスター内のすべてのホストからアクセス可能なリモート対応マシン用の共有ストレージ プールを作成します。
vSAN を使用した Cisco Compute Hyperconverged は、コンピューティング、ストレージ、ネットワーキングを単一のソフトウェア定義型インフラストラクチャに統合する専用プラットフォームです。Cisco とVMware by Broadcomが協力して、最新のワークロード向けに堅牢なでスケーラブルな高性能のハイパーコンバージド インフラストラクチャ（HCI）ソリューションを提供しています
VMware vSAN Express Storage Architecture（ESA）は、卓越したパフォーマンス、拡張性、および復元力を提供するように設計された次世代のハイパーコンバージド インフラストラクチャ（HCI）アーキテクチャです。 vSAN ESA は高性能の NVMe ベースのストレージと最新のサーバ プラットフォーム向けに最適化され、より高速な I/O、効率性の向上、および遅延の遅延を可能にする、シンプルでフラッシュ最適化されたデータ パスを提供します。キャパシティからパフォーマンスを切り離すことにより、vSAN ESA は、強化されたデータ サービスと合理化された運用を備えたミッションクリティカルなワークロードをサポートします。そのため、今日の企業環境に最適です。
VMware vSAN 対応ノードは、IT のお客様にエンタープライズグレードのストレージパフォーマンスと信頼性を提供するために、 Broadcomとシスコによって事前構成およびテストされ、共同認定されています。vSAN 対応ノードとして認定された Cisco UCS® サーバに導入すると、お客様はハードウェア使用率を最大化し、運用を簡素化し、ビジネスの成長に合わせて拡張できる堅牢なハイパーコンバージドインフラストラクチャスタックを確実に構築できます。
Cisco Compute Hyperconverged X シリーズ システム ソリューションは、vSANのシンプルな運用と、受賞歴のある Cisco UCS® X シリーズ モジュラシステムの柔軟性と効率性を兼ね備えており、より持続可能で将来に備えたソリューションを提供します。
Cisco コンピューティング ハイパーコンバージド X シリーズ モジュラ システムは、データセンターを簡素化し、最新のアプリケーションの予測不可能なニーズに対応すると同時に、従来のスケールアウトやエンタープライズ ワークロードにも対応します。維持するサーバ タイプの数が減り、運用の効率性と俊敏性が向上し、複雑さが軽減されます。Cisco Intersight® クラウド運用プラットフォームを活用することで、クラウドから構築し、ワークロードに合わせて作られ、継続的に最適化されるハイブリッド クラウド インフラストラクチャにより、焦点を管理の詳細からビジネス成果にシフトします。
Cisco Compute Hyperconverged with vSAN は、Cisco コンピューティング ハイパーコンバージド X-Series および Cisco Compute Hyperconverged X-Series Direct プラットフォームの両方でサポートされています。これら 2 つのプラットフォーム間の主な違いは、ファブリック モジュールの統合にあります。Cisco Compute Hyperconverged X-Series Direct は、統合型ファブリック インターコネクトを備えています。これは、エッジや小規模またはリモート オフィスでの使用に特に有効です。これにより、トップオブラック スイッチを必要とせずに自己完結型システムを実現できます。
ファブリック インターコネクトを搭載した Cisco Compute Hyperconverged X-Series は、それぞれ最大 8 ノードを含む 20 のシャーシに分散された最大 160 のサーバーへのシームレスな拡張性を可能にします。このアーキテクチャは、専用のシャーシ管理およびブレード スイッチの必要性を排除して管理を簡素化し、ケーブル配線の要件を軽減することで、複雑さを最小限に抑え、運用効率を向上させます。

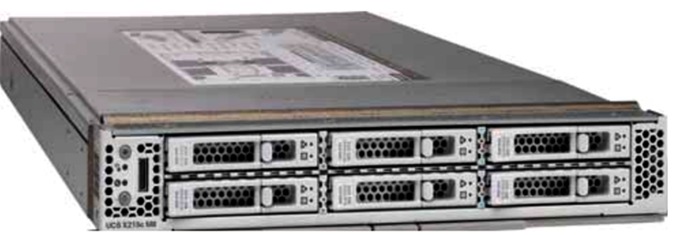

Cisco Compute Hyperconverged with vSAN X215c M8 All NVMe Node
Cisco Compute Hyperconverged X215c M8 All NVMe ノード ファミリは、AMD のチップレット アーキテクチャを使用して設計されたソケットあたりのコア数が 150% 増加した第 5 世代 AMD EPYC プロセッサを駆動します。AMD Infinity Guard などの高度な機能により、コンピューティング集約型アプリケーションのパフォーマンスが大幅に向上し、電力効率やコスト効率などのメリットが得られます。
Cisco Compute Hyperconverged X215c M8 All NVMe ノードは、表 1 に示されている機能を備えています。
表 1. Cisco Compute Hyperconverged X215c M8 All NVMe ノードの機能と利点の概要
| 機能 |
利点 |
|
| メモリ |
● 最大 6TB のメインメモリ、24x 256GB DDR5 6400 MT/s
|
|
| プロセッサ |
● 第 5 世代 AMD EPYC プロセッサ（Turin）
● ソケットあたり最大 160 コアの強力な処理能力
● 最大 6400 MT/秒の高速 DDR5 メモリ テクノロジー
● AMD Infinity Guard などの高度な機能で、仮想化環境のセキュリティを強化
● コンピューティング集約型アプリケーション向けに設計
|
|
| クラウドベース サービスと管理 - 保留 |
Cisco Intersight は、オンプレミスのデータセンター、エッジ サイト、およびパブリック クラウド全体のインフラストラクチャ運用を簡素化します。
● アプリケーションをインフラストラクチャにつなぐ Software-as-a-Service プラットフォームを使用します。
● ベア メタル サーバー、ハイパーバイザ、およびアプリケーション コンポーネント間の可視性と管理を関連付けます。
● 必要な規模と速度に到達するための人工知能による運用の変革
|
● VMware vCenter は、vSAN を含む vSphere 環境の中央管理プラットフォームです。
● vSphere 環境を設定、制御、スケーリング、およびモニターします。
● 仮想マシン (VM)、仮想化レイヤー、ソフトウェア定義型ストレージを完全に制御できます。
● Distributed Resource Scheduler（DRS）を利用して、クラスター全体でワークロードのバランスをとります。
|
| ストレージ |
● パススルー コントローラを搭載した最大 6 個のホットプラグ対応不揮発性メモリ エクスプレス（NVMe）2.5 インチ ドライブ
● ハードウェア RAID を備えた最大 2 台の M.2 ドライブ
● VMware vSAN ESA では、従来のディスク グループが不要になり、代わりにすべてのローカル NVMe デバイスが単一のストレージ階層にプールされるため、ドライブ間のダイレクトなパラレル アクセスが可能になります。このアーキテクチャでは、データとメタデータのダイナミック配布を可能にすることで、ストレージ管理を簡素化し、パフォーマンスを向上させます。データは、ログ構造のオブジェクトベースモデルを使用して格納され、書き込みパスに適用される圧縮や消去コーディングなどの組み込みサービスが提供されます。
|
|
| エンタープライズデータ保護 |
● 同期および非同期レプリケーションにより、特定のニーズに合わせて回数変更可能ディザスタリカバリ方式を実現
● ファイルの重複除外と圧縮
● VMware vSphere Replication による仮想マシン データの保護とディザスタ リカバリ
● VMware の DRaaS（Disaster-as-a-Service）によるディザスタ リカバリ
|
|
| セキュリティ |
● サーバーはオプションの Trusted Platform Module（TPM）をサポートします。追加機能には、セキュア ブート FPGA および ACT2 偽造防止条項が含まれます。
|
|
| ソフトウェア |
●
管理ソフトウェア： Cisco Intersight および Broadcom VMware vCenter
●
ストレージ ソフトウェア： Broadcom VMware vSAN ESA
●
ハイパーバイザの選択：Broadcom VMware ESXi/vSphere
|
|
管理
Cisco Intersight は、オンプレミスのデータセンター、エッジ サイト、およびパブリック クラウド全体のインフラストラクチャ運用を簡素化します。Intersight 管理モード（IMM）では、X215c M8 All NVMe ノードは、Cisco UCS 6400 シリーズのペアまたは Cisco UCS 6500 シリーズ ファブリック インターコネクトのペアに接続され、Intersight で管理されます。主なユース ケースは、データ センターでの汎用ワークロードとミッション クリティカル/ハイ パフォーマンス ワークロードの展開です。標準の vSAN クラスタを展開するには少なくとも 3 つのノードが必要ですが、リモート オフィス/ブランチ オフィスの場所に 2 ノード クラスタを展開するオプションがサポートされています。 2 ノード クラスタに関する Broadcom のドキュメントを参照してください。
メリット
2009 年に Cisco Unified Computing System™（Cisco UCS）を初めて提供して以来、シスコの目標はデータセンターをシンプル化することでした。シスコは、サーバからネットワークに管理を移しました。複数のネットワークを単一のユニファイド ファブリックに簡素化しました。また、単一の統合システムにラップされたフラット トポロジを優先して、ネットワーク層を排除しました。Cisco コンピューティング ハイパーコンバージド X シリーズ システムにより、そのシンプルさが次のレベルに引き上げられます。
● ハイパーコンバージド ソフトウェアのシンプルな運用と、モジュラ システムの効率性と柔軟性を組み合わせたソリューションにより、運用を簡素化します。
● 本質的に拡張が容易で、次世代のプロセッサ、ストレージ、アクセラレータ、ネットワーキング テクノロジー、および SaaS イノベーションのサポートを含むソリューションにより、俊敏性が向上し、ビジネスのダイナミックなニーズに対応します。
● よりエネルギー効率に優れ、アップグレードや再利用が容易なソリューションにより、従来のラック サーバと比較して電力と原材料の消費量を削減し、サステナビリティを向上します。
表 2. 製品仕様
| 項目 |
Cisco Compute Hyperconverged with vSAN X215c M8 All NVMe Node ファミリ全体の共通仕様 |
| プロセッサ |
最大 2 基の第 5 世代 AMD EPYC プロセッサ（1 または 2） |
| メモリ |
24 個の DDR5-6400 DIMM スロット（CPU あたり 12 DIMM）：最大 6400 MT/s で 16、32、48、64、96、128、256 GB |
| mLOM |
Cisco UCS VIC 15420 または Cisco VIC 15230 用 mLOM スロット |
| メザニン アダプタ（リア） |
Cisco UCS VIC 15420と互換性がある UCS VIC 15000 ブリッジ コネクタ付き Cisco UCS 15422 メザニン カード |
| メザニン モジュール（前面） |
前面メザニン モジュールのオプション：
● コンピューティング パススルー コントローラ（NVMe ドライブのみ）
|
| 内蔵ストレージおよび GPU |
前面メザニン ストレージのオプション：
● 最大 6 台の U.2/U.3 NVMe ドライブ
注：ドライブでは、フロント メザニン モジュール スロット内にパススルー コントローラが必要です。 ブート ドライブ オプション：
● ハードウェア RAID を備えた 2 台の M.2（ドライブあたり最大 480 GB）SATA ドライブのミニ ストレージ モジュール
GPU オプション：
● Cisco UCS X440p Gen4 PCIe ノード
|
| 管理 |
●
Cisco Intersight ソフトウェア（SaaS、仮想アプライアンス、プライベート仮想アプライアンス）
|
表 3. システム要件
| 項目 |
要件 |
| X シリーズ シャーシ |
Cisco UCS X9508 シャーシ |
| ファブリック インターコネクト |
Cisco UCS 6454、64108 および 6536 ファブリック Cisco Compute Hyperconverged X-Series Direct 展開用 Cisco UCS ファブリック インターコネクト 9108 100G |
| X-Fabric モジュール |
Cisco Compute Hyperconverged X9508 シャーシの Cisco 9416 X ファブリック モジュール |
| Cisco Intersight |
Intersight Managed Mode（サーバーごとに Cisco Intersight Essentials ライセンス以上） |
表 4. 発注情報
| 部品番号 |
説明 |
| HCIX-M8-VSAN-MLB |
Cisco Compute Hyperconverged X-Series M8 with vSAN MLB |
| HCIXVS215C-M8SN |
Cisco Compute Hyperconverged with vSAN X215c M8 Compute Node（最大 6 個の NVMe ドライブ機能を搭載） |
| HCIXVS215C-M8SN-U |
最大 6 個の NVMe ドライブ機能を備えた Cisco Compute Hyperconverged with vSAN X215c M8 Compute Node UPG |
発注情報については、Cisco Compute Hyperconverged X215c M8 All NVMe ノード仕様書および Cisco Compute Hyperconverged X-Series M8 with Nutanix MLB 発注ガイドを参照してください。
