Cisco Catalyst Center（旧 Cisco DNA Center）Gen 3 アプライアンス発注ガイド
偏向のない言語
この製品のドキュメントセットは、偏向のない言語を使用するように配慮されています。このドキュメントセットでの偏向のない言語とは、年齢、障害、性別、人種的アイデンティティ、民族的アイデンティティ、性的指向、社会経済的地位、およびインターセクショナリティに基づく差別を意味しない言語として定義されています。製品ソフトウェアのユーザインターフェイスにハードコードされている言語、RFP のドキュメントに基づいて使用されている言語、または参照されているサードパーティ製品で使用されている言語によりドキュメントに例外が存在する場合があります。シスコのインクルーシブ ランゲージの取り組みの詳細は、こちらをご覧ください。
翻訳について
このドキュメントは、米国シスコ発行ドキュメントの参考和訳です。リンク情報につきましては、日本語版掲載時点で、英語版にアップデートがあり、リンク先のページが移動/変更されている場合がありますことをご了承ください。あくまでも参考和訳となりますので、正式な内容については米国サイトのドキュメントを参照ください。
ビジネスのスピードに合わせて拡張

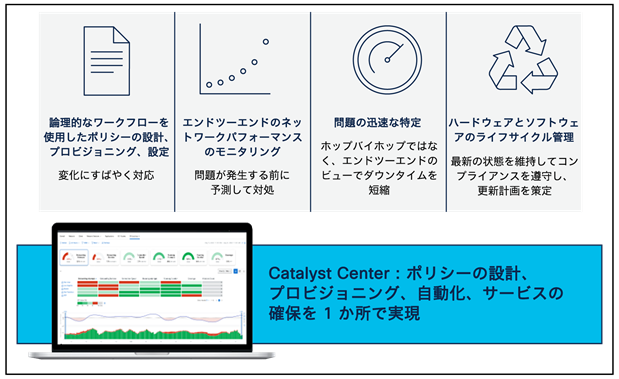

Catalyst Center によって簡素化されたエクスペリエンス

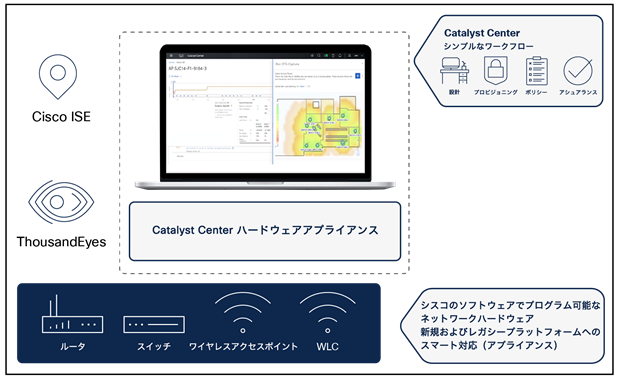

Catalyst Center ソリューションのコンポーネント
Catalyst Center アプライアンス：スケールおよびハードウェア仕様
DN3 アプライアンスのスケールは、DN2 の同等アプライアンスと同じです。スケールに関する詳細情報は、Catalyst Center のデータシートを参照してください。
表 1. Catalyst Center 第 3 世代アプライアンスのハードウェア仕様
| DN3-HW-APL |
DN3-HW-APL-L |
DN3：HW-APL-XL |
|
● 32
コア M6
● 5,000
台のネットワークデバイス
◦ 4,000 台の AP ◦ 1,000 台のスイッチおよびルータ
● 25,000
エンドポイント（同時接続）
|
● 56
コア M6
● 8,000
台のネットワークデバイス
◦ 6,000 台の AP ◦ 2,000 台のスイッチ/ルータ
● 40,000
エンドポイント（同時接続）
|
● 80
コア M6
● 18,000
台のネットワークデバイス
◦ 13,000 台の AP ◦ 5,000 台のスイッチおよびルータ
● 100,000
エンドポイント（同時接続）
|
ハードウェア仕様
| 物理仕様 |
DN3-HW-APL および DN3-HW-L |
DN3-HW-APL-XL |
| ハードウェアシリーズ |
UCS C220 M6（データシート） |
UCS C240 M6（データシート） |
| フォームファクタ |
1RU |
2RU |
| 電源 |
ホットプラグ可能な冗長 2300W Titanium 認定 AC X 2 |
ホットプラグ可能な冗長 2300W Titanium 認定 AC X 2 |
| 寸法 |
高さ：4.3 cm（1.70 インチ） 幅：42.9 cm（16.9 インチ） 奥行：48.0 cm（18.9 インチ） |
高さ：8.7 cm（3.42 インチ） 幅：42.9 cm（16.9 インチ） 奥行：48.0 cm（18.9 インチ） |
| 動作温度 |
乾球温度 10°C ～ 35°C（50°F ～ 95°F） |
乾球温度 10°C ～ 35°C（50°F ～ 95°F） |
| 非動作時温度 |
乾球温度 -40°C ～ 65°C（-40°F ～ 149°F） |
乾球温度 -40°C ～ 65°C（-40°F ～ 149°F） |
| 動作湿度 |
10 ～ 90%、最大露点温度 28°C（82.4°F）、非結露環境 |
10 ～ 90%、最大露点温度 28°C（82.4°F）、非結露環境 |
| 非動作時湿度 |
相対湿度 5% ～ 93%、結露しないこと、 |
相対湿度 5% ～ 93%、結露しないこと、 |
| 動作高度 |
最大標高 3,050 メートル（10,006 フィート） |
最大標高 3,050 メートル（10,006 フィート） |
| 非動作時高度 |
標高 0 ～ 12,000 メートル（39,370 フィート） |
標高 0 ～ 12,000 メートル（39,370 フィート） |
| ネットワークおよび管理 I/O |
サポートされるコネクタ：
● USB 2.0 X 2
、VGA X 1
、シリアル（DB-9
）コネクタ X 1
を装備した KVM
ケーブルを使用する前面パネル KVM
コネクタ X 1
|
サポートされるコネクタ：
● 1
ギガビットイーサネット専用管理ポート X 1
● 1/10
ギガビット BASE-T
イーサネット LAN
ポート X 2
● RS-232
シリアルポート（RJ45
コネクタ）X 1
● 15
ピン VGA2
コネクタ X 1
● USB 3.0
コネクタ X 3
● USB 2.0 X 2
、VGA X 1
、シリアル（DB-9
）
コネクタ X 1 を装備した KVM ケーブルを使用する前面パネル KVM コネクタ X 1 |
| パラメータ |
説明 |
| 適合規格 |
本製品は、指令 2014/30/EU および 2014/35/EU による CE マーキングに準拠しています。 |
| 安全規格 |
UL 60950-1 第 2 版 CAN/CSA-C22.2 No. 60950-1 第 2 版 EN 60950-1、第 2 版 IEC 60950-1 第 2 版 AS/NZS 60950-1 GB4943 2001 |
| EMC：エミッション |
47CFR Part 15（CFR 47）クラス A AS/NZS CISPR32 クラス A CISPR32 クラス A EN55032 クラス A ICES003 クラス A VCCI クラス A EN61000-3-2 EN61000-3-3 KN32 クラス A CNS13438 クラス A |
| EMC：イミュニティ |
EN55024 CISPR24 EN300386 KN35 |
発注

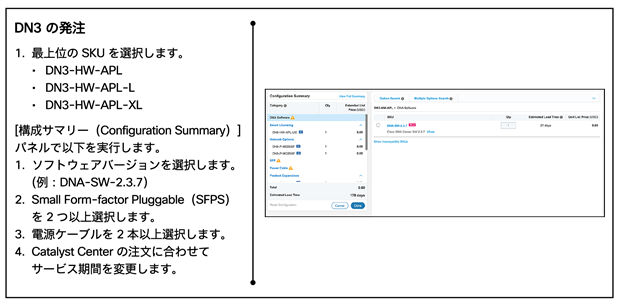

DN3 の発注
● 新しい Catalyst Center アプライアンスを購入すると、デフォルトで以下に示す Catalyst Center アプライアンスライセンスのいずれかがお客様の Cisco® スマートアカウントに付与されます。
● この Catalyst Center アプライアンスのライセンスを使用するには、Catalyst Center アプライアンスをスマートアカウント/バーチャルアカウントにそれぞれ登録する必要があります。詳細については、Catalyst Center 管理者ガイドを参照してください。
Catalyst Center アプライアンスのライセンス
表 2. Catalyst Center アプライアンスのライセンス
| ライセンス SKU |
説明 |
| DN3-HW-APL-LIC |
Catalyst Center Gen3 Regular（32 コア）アプライアンスのライセンス |
| DN3-HW-APL-L-LIC |
Catalyst Center Gen3 Large（56 コア）アプライアンスのライセンス |
| DN3-HW-APL-XL-LIC |
Catalyst Center Gen3 XL（80 コア）アプライアンスのライセンス |

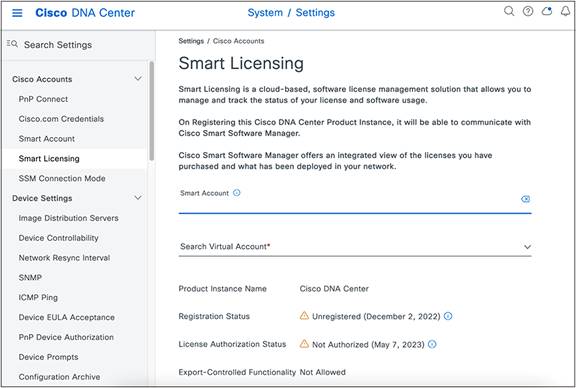

Catalyst Center のインストールが完了したら、ログインしてメニューアイコンをクリックし、[システム（System）] > [設定（Settings）] > [シスコアカウント（Cisco Accounts）] > [スマートアカウント（Smart Account）] を選択します。スマートアカウントのログイン情報を追加します。
詳細については、管理者ガイドを参照してください。
管理者ガイド
