Aperçu du routeur modulaire NCS 5500

Routeurs modulaires Cisco de la gamme NCS 5500

Le tableau suivant répertorie les différents composants et leur quantité pris en charge par les routeurs modulaires de la série Cisco NCS 5500.

Composant

NCS 5504

NCS 5508

NCS 5516

Cartes de lignes – voir Aperçu de la carte de ligne

4

8

16

Processeurs de routage

1 ou 2 – NC55-RP ou NC55-RP-E, ou NC55-RP2-E

Contrôleurs de système

1 ou 2 – NC55-SC

Cartes de trame

3 à 6

NC55-5504-FC

Mise en garde


Utilisez uniquement avec NC55-5504-FAN.

3 à 6

NC55-5508-FC

Mise en garde


Utilisez uniquement avec NC55-5508-FAN.

3 à 6

NC55-5516-FC

Mise en garde


Utilisez uniquement avec NC55-5516-FAN.

3 à 6

NC55-5504-FC2

Mise en garde


Utilisez uniquement avec NC55-5504-FAN2.

Les exigences minimales de configuration à satisfaire pour que le châssis Cisco NCS 5504 puisse fonctionner avec les cartes NC55-5504-FC2 sont les suivantes :

  • Au moins trois cartes de trame NC55-5504-FC2 et les trois tiroirs de ventilation NC55-5504-FAN2

  • Les cartes de trame NC55-5504-FC2 doivent être insérées dans les logements FM1, FM3 et FM5

3 à 6

NC55-5508-FC2

Mise en garde


Utilisez uniquement avec NC55-5508-FAN2.

Remarque



Lors de la mise à niveau d’un système de la version 7.0.1 ou de la version 7.0.2 vers une version ultérieure, la carte NC55-5508-FC2 se recharge deux fois. L’historique de redémarrage peut être vérifié à l’aide de la commande show reboot-history card location <node-id> en mode de configuration d’administrateur du système (System Admin Config).

3 à 6

NC55-5516-FC2

Mise en garde


Utilisez uniquement avec NC55-5516-FAN2.

Tiroirs de ventilation

3

NC55-5504-FAN2

Mise en garde


Utilisez uniquement avec NC55-5504-FC.

3

NC55-5508-FAN

Mise en garde


Utilisez uniquement avec NC55-5508-FC.

3

NC55-5516-FAN

Mise en garde


Utilisez uniquement avec NC55-5516-FC.

3

NC55-5504-FAN2

Mise en garde


Utilisez uniquement avec NC55-5504-FC2.

3

NC55-5508-FAN2

Mise en garde


Utilisez uniquement avec NC55-5508-FC2.

3

NC55-5516-FAN2

Mise en garde


Utilisez uniquement avec NC55-5516-FC2.
Blocs d’alimentation :
  • NC55-PWR-3KW-AC

  • NC55-PWR-3KW-DC

  • NC55-PWR-3KW-2HV (double entrée 3,15 kW HVAC/HVDC)

  • NC55-PWR-4.4KW-DC

4

8

10


Mise en garde


Le système ne prend pas en charge les ventilateurs et les cartes de trame de 1re génération (NC55-55xx-FAN/NC55-55xx-FC) et les ventilateurs et cartes de trame de 2e génération (NC55-55xx-FAN2 et NC55-55xx-FC2). Toute tentative de combiner des composants de 1re et de 2e génération pourrait endommager l’équipement.

Numérotation des logements pour les routeurs modulaires Cisco de la gamme NCS 5500

Routeur modulaire Cisco NCS 5504

Dans les châssis de routeur modulaire Cisco NCS 5504, les numéros de logement de cartes de ligne vont de 0 à 3. Le logement 0 est situé en haut du châssis et le logement 3 en bas. Le tiroir de ventilation et les cartes de trame sont situés à l’arrière du châssis. Les cartes de trame sont installées derrière les tiroirs de ventilation. Ces images montrent la numérotation des logements du routeur modulaire NCS 5504 :

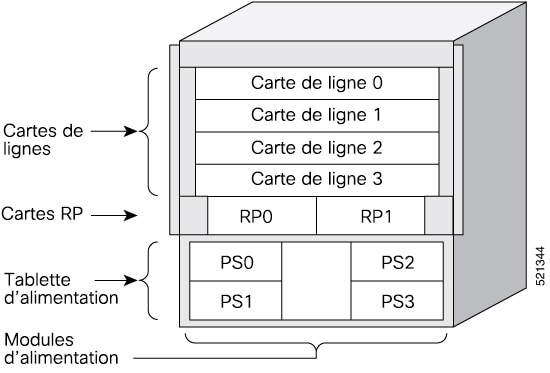

Illustration 1. Numérotation des logements du routeur Cisco NCS 5504 - Vue de face
Illustration 2. Numérotation des logements du routeur Cisco NCS 5504 – Vue arrière

Routeur modulaire Cisco NCS 5508

Dans les châssis de routeur modulaire Cisco NCS 5508, les numéros de logement de cartes de ligne vont de 0 à 7. Le logement 0 est situé en haut du châssis et le logement 7 en bas. Le tiroir de ventilation et les cartes de trame sont situés à l’arrière du châssis. Les cartes de trame sont installées derrière les tiroirs de ventilation. Ces images montrent la numérotation des logements du routeur modulaire NCS 5508 :

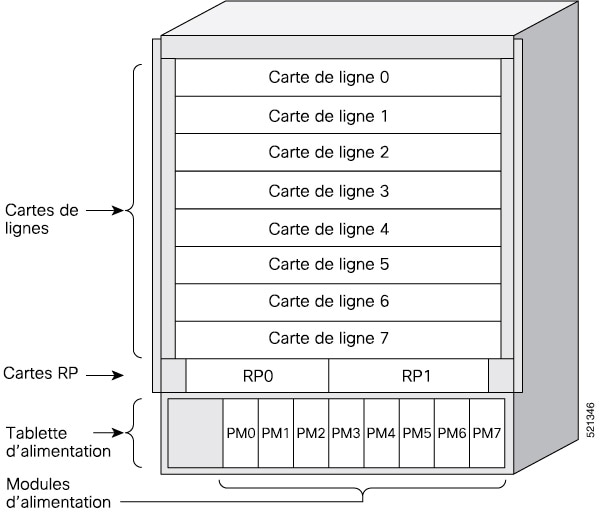

Illustration 3. Numérotation des logements du routeur Cisco NCS 5508 - Vue de face

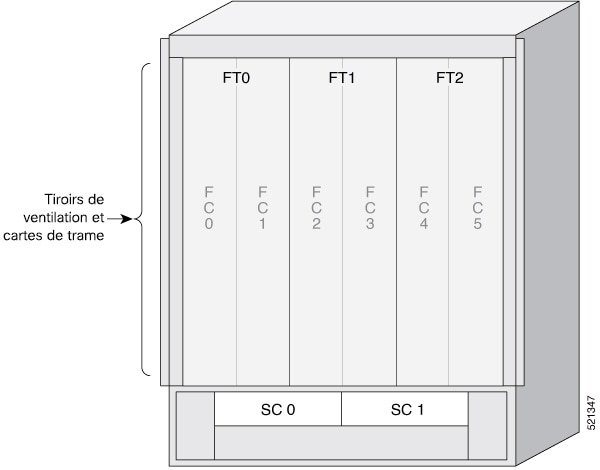

Illustration 4. Numérotation des logements du routeur Cisco NCS 5508 – Vue arrière

Routeur modulaire Cisco NCS 5516

Dans le routeur modulaire Cisco NCS 5516, les numéros de logement de cartes de ligne vont de 0 à 15. Le logement 0 est situé en haut du châssis et le logement 15 en bas. Le tiroir de ventilation et les cartes de trame sont situés à l’arrière du châssis. Les cartes de trame sont installées derrière les tiroirs de ventilation. Ces images montrent la numérotation des logements du routeur modulaire NCS 5516 :

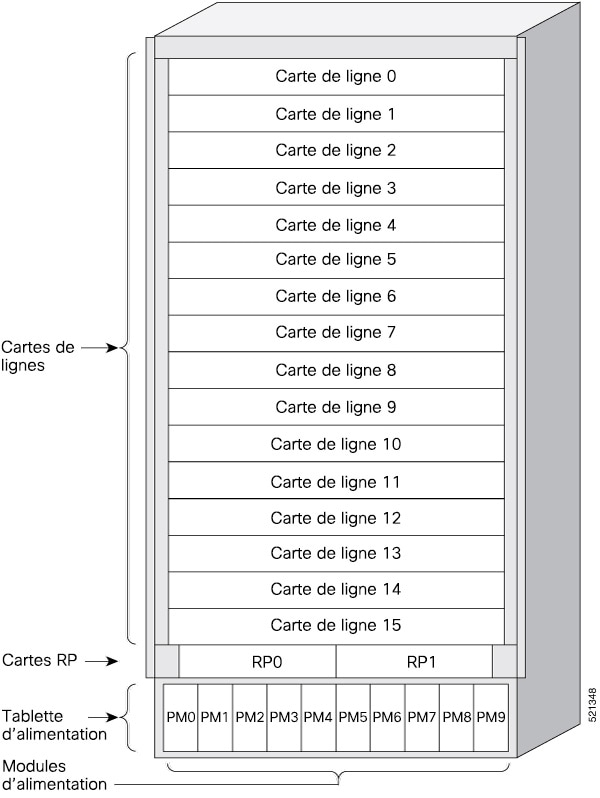

Illustration 5. Numérotation des logements du routeur Cisco NCS 5516 - Vue de face

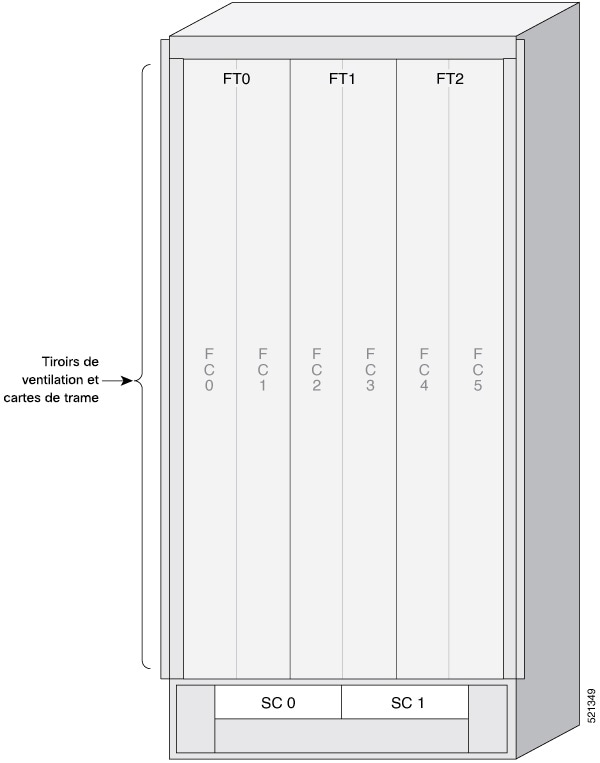

Illustration 6. Numérotation des logements du routeur Cisco NCS 5516 – Vue arrière

Aperçu de la carte de ligne

Tableau 1. Historique de la fonctionnalité

Matériel

Renseignements sur la version

Description de la fonctionnalité

Cartes de ligne NC57-48Q2D-S et NC57-48Q2D-SE-S

Version 7.10.1

La NC57-48Q2D-S est une carte de ligne modulaire qui prend en charge une bande passante du panneau avant de 2,4 Tbit/s par l’intermédiaire de ports optiques fixes. Le panneau avant comprend le port suivant :

  • Deux ports QSFP-DD de 400 GbE

  • 16 ports SFP56 de 50 GbE

  • 32 ports SFP28 de 25 GbE

La carte de ligne NC57-48Q2D-SE-S est dotée d’un TCAM supplémentaire pour la prise en charge de la base de transfert d’information (FIB) étendue, des listes de contrôle d’accès réseau (Network Access Control List) et de la qualité de service pour les besoins de configuration à grande évolutivité.

La carte de ligne peut fonctionner en mode natif et en mode compatible.

Carte de ligne NC57-MOD-S

Version 7.6.1

La NC57-MOD-S est une carte de ligne modulaire qui prend en charge les ports du panneau avant grâce à une combinaison d’adaptateurs de ports modulaires (MPA) et de ports optiques fixes. Cette carte de ligne fournit une bande passante de 2.8 Tbit/s par l’intermédiaire de :

  • Deux logements MPA, chacun prenant en charge jusqu’à 800 GbE (MPA)

  • Deux ports QSFP-DD de 400 GbE

  • Huit ports SFP56 de 50 GbE

La carte de ligne peut fonctionner en mode natif (toutes les cartes de ligne dans le châssis sont des cartes de ligne Cisco NCS 5700) et en mode compatible (les cartes de ligne de la série Cisco NCS 5500 de génération précédente sont présentes dans le châssis).

Pour en savoir plus sur la compatibilité des adaptateurs de port modulaires (MPA) avec les cartes de ligne, consultez la fiche technique du Cisco Network Convergence System, gamme 5700, sur les cartes de lignes 400 GbE et 100 GbE.

Carte de ligne NC57-36H6D-S

Version 7.4.1 et Version 7.3.2

Cette version présente une carte de ligne combinée NCS 5700 optimisée 100G avec un débit de 4,8 Tbit/s. Elle offre une combinaison de ports 100 GE, 200 GE et 400 GE avec prise en charge MACSec. La carte de ligne offre une configuration de port flexible et peut être utilisée comme ports 36x100 GE ou 24x100GE + 12x200GE, ou 24x100GE + 6x400GE. Pour les ports 0 à 23, seuls les ports pairs prennent en charge les branchements 4x25GE et 4x10GE. La carte de ligne peut fonctionner en mode natif (toutes les cartes de ligne dans le châssis sont des cartes de ligne Cisco NCS 5700) et en mode compatible (les cartes de ligne de la série Cisco NCS 5700 et les cartes NCS 5500 de génération précédente sont présentes dans le châssis).

Carte de ligne NC57-36H-SE

Version 7.2.2

Cette version présente une carte de ligne optimisée pour 100G NCS 5700 qui fournit 36 ports 100 Gigabit Ethernet avec une pleine capacité de ligne. Tous les ports prennent en charge les fibres optiques 100GE et 40GE. Seuls les ports pairs prennent en charge les modules 4x25GE et 4x10GE. La carte de ligne fonctionne en mode natif et en mode de compatibilité.

Carte de ligne NC55-32T16Q4H-A

Version 7.2.2

Cette version présente une carte de ligne NCS5500 optimisée 10G qui fournit 48 ports de 1/10/25 Gigabit Ethernet et 4 ports de 40/100 Gigabit Ethernet. La carte de ligne améliore la densité de ports pour les interfaces bas débit de la gamme de châssis modulaires NCS 5500.


Remarque


Nous vous recommandons de faire fonctionner les cartes de ligne NC57 en mode natif, sauf lorsqu’il y a une carte de ligne NCS55 dans le châssis.


Le tableau suivant décrit les cartes de ligne prises en charge sur les routeurs modulaires de la série NCS 5500 :

Carte de ligne

Ports/Adaptateurs

Émetteurs-récepteurs

NC55-24X100-SE

  • 36 x 100GE–100GE, 40GE, ou 4x10GE par câble de déploiement

  • Adaptateur QSFP à SFP (QSA) avec SFP 1 GE (GLC-SX-MMD, GLC-LH-SMD) et 10 GE SFP+ (longueurs d’onde fixes ER, ER-S, ZR, ZR-S, DWDM)

QSFP28/QSFP+

NC55-36X100G

  • 36 x 100GE–100GE, 40GE ou 4x10GE par câble de déploiement

  • Adaptateur QSFP à SFP (QSA) avec SFP 1 GE (GLC-SX-MMD, GLC-LH-SMD) et 10 GE SFP+ (longueurs d’onde fixes ER, ER-S, ZR, ZR-S, DWDM)

NC55-36X100G-S

Prend en charge MACsec et offre un trafic Ethernet 3,6 Tbit/s sur le panneau avant vers une structure prenant en charge 5,4 Tbit/s.

  • 36 x 100GE–100GE, 40GE, 4x25GE par câble de déploiement ou 4x10GE par câble de déploiement

NC55-36X100G-A-SE

Est dotée d’un TCAM supplémentaire pour la prise en charge de la base de transfert d’information (FIB) étendue, des listes de contrôle d’accès réseau (Network Access Control List) et de la qualité de service pour les besoins de configuration à grande évolutivité.

  • 36 x 100GE–100GE, 40GE, 4x25GE par câble de déploiement ou 4x10GE par câble de déploiement

  • Adaptateur QSFP à SFP (QSA) avec 10 GE SFP+ (longueurs d’onde fixes DWDM, ER, ER-S, ZR, ZR-S)

NC55-18H18F

  • 18 x 100GE–100GE, 40GE ou 4x10GE par un module de déploiement

  • 18 x 40GE–40GE ou 4x10GE par un module de déploiement

NCS55-24H12F-SE

  • 24 x 100GE–100GE, 40GE ou 4x10GE par un module de déploiement

  • 12 x 40GE–40GE ou 4x10GE par un module de déploiement

  • Adaptateur QSFP à SFP (QSA) avec SFP 1 GE (GLC-TE, GLC-SX-MMD, GLC-LH-SMD) et 10 GE SFP+ (longueurs d’onde fixes ER, ER-S, ZR, ZR-S, DWDM)

NC55-6X200-DWDM-S

Ajoute des fonctionnalités DWDM au châssis modulaire de la série NCS 5500.

Avec cette carte de ligne optique longue distance ONS-CFP2-WDM, cette carte de ligne élimine le besoin de connecter les fibres optiques gris à courte portée à une plateforme optique dédiée entre les châssis modulaires de la série NCS 5500. Réduisant ainsi les dépenses d’exploitation et les coûts en capital.

6 x 100GE– Prend en charge les signaux WDM de 100 Gbit/s (DWDM QPSK), 150 Gbit/s (DWDM 8 QAM) ou 200 Gbit/s (DWDM 16 QAM) avec une capacité MACsec à débit de ligne complète.

Modules optiques Coherent Transceiver Pluggable (CTP2) de deuxième génération (format CFP2).

NC55-MOD-A-S

NC55-MOD-A-SE-S — Est dotée d’un TCAM supplémentaire pour la prise en charge de la base de transfert d’information (FIB) étendue, des listes de contrôle d’accès réseau (Network Access Control List) et de la qualité de service pour les besoins de configuration à grande évolutivité.

Remarque



Les modules optiques QDD-400G-ZR-S et QDD-400G-ZRP-S sont pris en charge sur tous les ports 400G du MPA (NC57-MPA-2D4H-S).

SFP/SFP+

QSFP+

QSFP-DD

NC-55-32T16Q4H-A

  • 4 ports QSFP 100GE/40GE

  • 16 ports SFP 10GE/25GE

  • 32 ports SFP 1GE/10GE

Restrictions

  • Les modules optiques 1G ne sont pas pris en charge sur les ports de 32 à 47.

  • Les composants optiques double débit ne sont pris en charge qu’en mode vitesse plus élevée. Par exemple, SFP-10/25G-LR-S n’est pris en charge qu’en mode 25G.

  • Les opérations de répartition ne sont pas prises en charge.

QSFP28/QSFP+

SFP28/SFP+

SFP+/SFP

NC57-24DD

Pris en charge par les châssis NCS 5508 et NCS 5516 avec des cartes de structure de deuxième génération (NC55-5508-FC2/NC55-5516-FC2) et des tiroirs de ventilation (NC55-5508-FAN2/NC55-5516-FAN2). Nécessite Cisco IOS XR 7.0.2 ou une version ultérieure.

Pris en charge dans les châssis NCS 5504 avec cartes de trame de deuxième génération (NC55-5504-FC2) et tiroirs de ventilation (NC55-5504-FAN2). Nécessite Cisco IOS XR 7.2.2 ou une version ultérieure.

  • 24 ports de 400 GE

  • 40 GE (4x10GE) et 100 GE (4x25GE) avec fibre optique QSFP28

  • 400GE (4x100GE) et 200GE (2x100GE) avec fibre optique QSFPDD

Remarque


Pour assurer une bonne circulation d’air et minimiser les conditions de surchauffe, la carte de ligne NC57-24DD prend en charge jusqu’à douze modules optiques QDD-400G-ZR-S/QDD-400G-ZRP-S uniquement installés dans les ports supérieurs (ports numérotés 0 ou chiffres pairs).

QSFP+

QSFP28

QSFP-DD

NC57-18DD-SE

Pris en charge par les châssis NCS 5508 et NCS 5516 avec des cartes de structure de deuxième génération (NC55-5508-FC2/NC55-5516-FC2) et des tiroirs de ventilation (NC55-5508-FAN2/NC55-5516-FAN2). Nécessite Cisco IOS XR 7.0.2 ou une version ultérieure.

Pris en charge dans les châssis NCS 5504 avec cartes de trame de deuxième génération (NC55-5504-FC2) et tiroirs de ventilation (NC55-5504-FAN2). Nécessite Cisco IOS XR 7.2.2 ou une version ultérieure.

  • 18 x 400GE (12 ports inutilisés)

    Ou

    30 x 200GE – 200GE, 100GE

  • 40 GE (4x10GE) et 100 GE (4x25GE) avec fibre optique QSFP28

  • 400GE (4x100GE) et 200GE (2x100GE) avec fibre optique QSFPDD

Remarque


En raison des limites de puissance, la carte de ligne NC57-18DD-SE prend en charge jusqu’à neuf modules optiques QDD-400G-ZR-S, ou une combinaison de six modules optiques QDD-400G-ZR-S et QDD-400G-ZRP-S. Installez les modules optiques QDD-400G-ZR-S et QDD-400G-ZRP-S uniquement dans les ports supérieurs (ports 0 et chiffres pairs).

QSFP+

QSFP28

QSFP-DD

NC57-36H-SE

  • 36 ports 100GE/40GE/10GE

  • Les 36 ports prennent tous en charge les modules optiques QSFP28/QSFP+.

  • 6 ports (ports pairs 24 à 35) ont la capacité supplémentaire de prendre en charge les modules optiques QSFP-DD 100G ZR.

  • Déploiement pris en charge avec 4x25 G ou 4x10 G sur les ports pairs (rangée supérieure) avec les ports impairs (rangée inférieure) désactivés.

Remarque



NC57-36H-SE ne prend pas en charge le 400G.

QSFP+

QSFP28

QSFP-DD

La carte de ligne NC57-36H6D-S est prise en charge dans les châssis suivants avec les cartes de trame et les tiroirs de ventilation de deuxième génération :

  • Cisco NCS 5504

  • Cisco NCS 5508

  • Cisco NCS 5516

Les cartes de trame de deuxième génération sont les suivantes :

  • NC55-5504-FC2

  • NC55-5508-FC2

  • NC55-5516-FC2

Les tiroirs de ventilation de deuxième génération sont les suivants :

  • NC55-5504-FAN2

  • NC55-5508-FAN2

  • NC55-5516-FAN2

La configuration flexible des ports prend en charge les options suivantes :

  • 36 ports de 100GE/40GE

  • 24 ports (ports 0 à 23) de 100GE

  • 12 ports (ports 24 à 35) sur 200GE, en utilisant 2x100GE

  • 24 ports (ports 0 à 23) sur 100 GE et 6 ports (ports pairs de 24 à 34) de 400 GE

  • Les ports 0 à 23 prennent en charge les déploiements 4x10GE ou 4x25GE sur les ports pairs (ports de la rangée supérieure de la carte) uniquement.

  • Les ports 24 à 35 prennent en charge les déploiements 4x10GE ou 4x25GE sur tous les ports.

  • Les ports 24 à 34 prennent en charge un déploiement 4x100GE sur les ports pairs uniquement.

QSFP+

QSFP28

QSFP-DD

SFP+

NC57-MOD-S

  • Deux logements de MPA

  • Huit ports optiques SFP 10GE/25GE/50GE

  • Deux ports optiques 40GE/100GE/400GE QSFP-DD

SFP+

SFP28

SFP56

QSFP+

QSPF28

QSFP-DD

Carte de ligne NC57-18DD-SE

Dans la carte de ligne NC57-18DD-SE, il y a dix-huit ports 400GE qui sont les ports pairs entre le port 0 et le port 29, le port 19, le port 21 et le port 23. Les ports 400GE sont marqués sur le panneau avant avec un indicateur bleu (voir Carte de ligne NC57-18DD-SE).

Dans une configuration 400GE, les ports impairs (à l’exception du port 19, du port 21 et du port 23) marqués en orange dans la rangée du bas (voir Carte de ligne NC57-18DD-SE) ne sont pas utilisés.

Le NC57-18DD-SE prend en charge les modules optiques 200GE ou 100GE dans tous les 30 ports.

Illustration 7. Carte de ligne NC57-18DD-SE

Les ports 0 à 17 et les ports 24 à 29 ne peuvent être utilisés que par paires (un port supérieur et le port inférieur respectif forment une paire), avec les restrictions suivantes :

  • Si le port supérieur est doté d’un module fibre optique 400GE, les ports inférieurs ne peuvent pas être utilisés.

  • Si le port supérieur a un module optique 200GE, 100GE ou 40GE, le port inférieur respectif de la paire doit également être doté d’un module optique 200GE, 100GE ou 40GE.

Carte de ligne NC57-36H-SE

La carte de ligne peut fonctionner dans des routeurs équipés de cartes de ligne de génération précédente de la série Cisco NCS 5500 (en mode de compatibilité) dans le même châssis modulaire; elle peut également fonctionner dans un châssis avec toutes les cartes de ligne de la série Cisco NCS 5700 (en mode natif).


Remarque


La carte de ligne NC57-36H-SE ne prend pas en charge les émetteurs-récepteurs 400G QSFP-DD.

Pris en charge par les châssis NCS 5504, NCS 5508 et NCS 5516 avec des cartes de trame (NC55-5504-FC2/NC55-5508-FC2/NC55-5516-FC2) et des tiroirs de ventilation (NC55-5504-FAN2/NC55- 5508-FAN2/NC55-5516-FAN2) de deuxième génération. Nécessite Cisco IOS XR 7.2.2 ou une version ultérieure.

Pour en savoir plus, consultez la fiche technique.

Les ports pairs 24 à 35 ont une capacité supplémentaire pour prendre en charge les modules optiques QSFP-DD 100G ZR; ils sont marqués en mauve.

Si vous avez déjà inséré une carte de ligne NC57-36H-SE dans un routeur qui exécute une version antérieure à Cisco IOS XR version 7.2.2 et que la carte de ligne ne démarre pas, utilisez la méthode suivante pour la démarrer :

  1. Mettez le routeur hors tension.

  2. Retirez la carte de ligne NC57-36H-SE une fois le routeur hors tension.

  3. Mettez le routeur sous tension.

  4. Mettez à niveau le routeur vers la version 7.2.2 ou une version ultérieure.

  5. Une fois le logiciel mis à niveau, insérez la carte de ligne.

    La carte de ligne démarre avec la version 7.2.2 ou une version ultérieure.

  6. L’iPXE démarre la carte de ligne.

    Pour en savoir plus sur le démarrage iPXE, consultez Guide de configuration du système et d’installation du logiciel pour les routeurs de la série Cisco NCS 5500.

Carte de ligne NC57-36H6D-S

La carte de ligne peut fonctionner dans des routeurs équipés de cartes de ligne de génération précédente de la série Cisco NCS 5500 (en mode de compatibilité) dans le même châssis modulaire; elle peut également fonctionner dans un châssis avec toutes les cartes de ligne de la série Cisco NCS 5700 (en mode natif).

Illustration 8. Numérotation des ports sur la carte de ligne NC57-36H6D-S

La carte de ligne est prise en charge dans les châssis Cisco NCS 5504, Cisco NCS 5508 et Cisco NCS 5516 dotés de cartes de trame et de tiroirs de ventilation de deuxième génération. Pour prendre en charge la carte de ligne, le châssis doit exécuter Cisco IOS XR 7.3.2, 7.4.1 ou des versions ultérieures.

Pour en savoir plus sur les caractéristiques, les avantages et les renseignements pour commander, consultez la fiche technique.

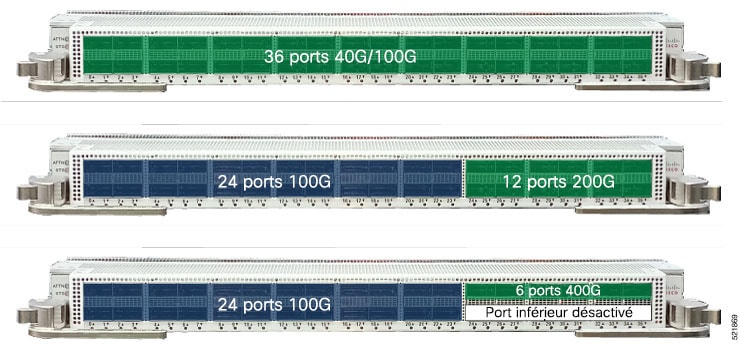

Cette figure montre les options de configuration de port flexibles :

Illustration 9. Configuration du port flexible

Un groupe de quatre ports se suivant forme un quatuor (ports 0-3, ports 4-7, ports 8-11, etc.). Les quatuors dans la plage de ports 0 à 23 ont des limites en termes de prise en charge des déploiements; c’est-à-dire qu’une combinaison de modules optiques 40GE et 4x10GE ou une combinaison de modules 4x10GE et 4x25GE n’est pas prise en charge dans un quatuor.


Remarque


Dans les ports 24 à 35, la combinaison de 2 x 100 G et 40 G dans le même quatuor n’est pas prise en charge.



Remarque


La combinaison de modules optiques 4x25G et QSFP+ (40G/4x10G) dans un quatuor donné n’est pas prise en charge.


Un groupe de deux ports forme un quatuor sur les ports 24-25, 26-27, etc. Chaque quatuor comprend deux ports dans la plage des ports 24 à 35. Il n’y a aucune restriction en ce qui concerne la combinaison de la prise en charge de déploiements 4x10GE ou 4x25GE sur les ports 24 à 35.

Pour configurer un déploiement 4x25 ou 4x10 sur les ports 0 à 23, utilisez la commande hw-mod port-range . Cependant, un déploiement 4x100 n’est pas pris en charge.

Sur les ports 24 à 35 :

  • Pour configurer un déploiement 4x25 ou 4x10, utilisez la commande controller optics .

  • Pour configurer le déploiement 4x100, utilisez la commande hw-mod port-range .

Carte de ligne NC57-MOD-S

La carte de ligne NC57-MOD-S fonctionne avec des cartes de ligne de génération précédente de la série Cisco NCS 5500 (en mode de compatibilité) dans le même routeur. Elle fonctionne également dans un routeur avec toutes les cartes de ligne de la série Cisco NCS 5700 en mode natif.

La carte de ligne prend en charge deux ports MPA marqués en orange, huit ports optiques 50 GE SFP56 marqués en bleu et deux ports optiques 400 GE QSFP-DD marqués en vert (voir la carte de ligne NC57-MOD-S).

Illustration 10. Carte de ligne NC57-MOD-S

Deux ports QSFP-DD prennent en charge les modesde déploiement 4x100G, ou 4x25G, ou 4x10G et 2x100G.

Cette carte de ligne est prise en charge dans les châssis NCS 5504, NCS 5508 et NCS 5516 avec des cartes de trame (NC55-5504-FC2/NC55-5508-FC2/NC55-5516-FC2) et des tiroirs de ventilation (NC55-5504- FAN2/NC55-5508-FAN2/NC55-5516-FAN2) de deuxième génération. Pour prendre en charge la carte de ligne, le châssis doit exécuter Cisco IOS XR version 7.6.1.


Remarque


Tous les ports fixes (huit ports SFP56 et deux ports QSFP-DD) de la carte de ligne NC57-MOD-S prennent en charge MACsec.


Pour en savoir plus sur les caractéristiques, les avantages et les renseignements pour commander, consultez la fiche technique du Cisco Network Convergence System, gamme 5700, sur les cartes de lignes 400 GE et 100 GE.

Carte de ligne NC57-48Q2D-S et NC57-48Q2D-SE-S

Les cartes de ligne NC57-48Q2D-S et NC57-48Q2D-SE-S fonctionnent dans un routeur avec toutes les cartes de ligne de la série Cisco NCS 5700 en mode natif. En outre, elles peuvent également fonctionner dans les routeurs équipés de cartes de ligne de génération précédente de la série Cisco NCS 5500 (en mode de compatibilité).

La carte de ligne NC57-48Q2D-SE-S comprend un TCAM supplémentaire pour prendre en charge la base de transfert d’information (FIB) étendue, les listes de contrôle d’accès réseau (Network Access Control List) et la qualité de service pour les exigences de configuration à grande évolutivité.

Les cartes de ligne prennent en charge deux ports QSFP-DD de vitesse 400GbE marqués en vert, 16 ports SFP56 de vitesse 50GbE marqués en bleu et 32 ports SFP28 de vitesse 25GbE marqués en jaune (voir la carte de ligne NC57-48Q2D-S).

Illustration 11. Carte de ligne NC57-48Q2D-S
Tableau 2. Description du port

Numéro de port

Type de port

0 à 31

SFP28

32 à 47

SFP56

48 et 49

QSFP-DD

Les vitesses des fibres optiques et les configurations de branchement suivantes sont prises en charge par les ports optiques fixes :

Optique SFP28 SFP56 QSFP-DD
1GbE Oui Oui Non
10GbE Oui Oui Non
25GbE Oui Oui Non
40GbE Non Non Oui
50GbE Non Oui Non
100GbE Non Non Oui
200GbE Non Non Oui
400GbE Non Non Oui
4x10GbE Non Non Oui
4x25GbE Non Non Oui
4x100GE Non Non Oui
400G ZR Non Non Port 48 supérieur uniquement
400G ZRP Non Non Port 48 supérieur uniquement

Cette carte de ligne est prise en charge dans les routeurs NCS 5504, NCS 5508 et NCS 5516 avec des cartes de trame (NC55-5504-FC2/NC55-5508-FC2/NC55-5516-FC2) et des tiroirs de ventilation (NC55-5504- FAN2/NC55-5508-FAN2/NC55-5516-FAN2) de deuxième génération. Pour prendre en charge la carte de ligne, le routeur doit exécuter Cisco IOS XR version 7.10.1.


Remarque


Les cartes de ligne NC57-48Q2D-S et NC57-48Q2D-SE-S prennent entièrement en charge la synchronisation MACsec et PTP-Class-C sur tous les ports fixes. La synchronisation PTP de classe C est exclusivement prise en charge en mode de compatibilité. Cependant, veuillez noter les limites suivantes lors de l’utilisation de fibres optiques 1GbE :

  • La synchronisation PTP de classe C ne peut pas être atteinte lorsque MACsec ou la négociation automatique est activé.

  • Pour la version logicielle IOS XR 7.10.1, les ports 32 à 47 ne prennent pas en charge les fibres optiques 1GbE.



Remarque


Le 400G ZR/ZRP est exclusivement compatible avec le port 48 et n’est pas pris en charge sur le port 49.


Pour en savoir plus sur les caractéristiques, les avantages et les renseignements pour commander, consultez la fiche technique du Cisco Network Convergence System, gamme 5700, sur les cartes de lignes 400 GE et 100 GE.

Adaptateurs de ports modulaires

Les adaptateurs de port modulaire (MPA) sont pris en charge dans les routeurs et les cartes de ligne NC57-MOD-S, NC55-MOD-A-S et NC55-MOD-A-SE-S. Chaque MPA est doté d’un voyant DEL d’état (STATUS) et d’avertissement (ATTN), et chaque port du MPA est doté d’un voyant DEL A/L (actif/lien) adjacent.

Pour déterminer quels câbles et émetteurs-récepteurs sont pris en charge par ces MPA, consultez les renseignements de compatibilité des modules émetteurs-récepteurs Cisco.


Remarque


Avant de remplacer une carte MPA, retirez les configurations des plages de ports qui sont appliquées à ce MPA. Si ces configurations ne sont pas supprimées, les interfaces de la nouvelle carte MPA ne sont pas disponibles.


MPA 4 ports 40GE/100GE avec QSFP+/QSFP28

Le MPA 4 ports 40GE/100GE (NC55-MPA-4H-S/NC55-MPA-4H-HD-S/NC55-MPA-4H-HX-S) offret 4 ports pour 4 émetteurs-récepteurs 25GE (par l’intermédiaire d’une dérivation de câble), QSFP+ (40 Gbit/s) ou QSFP28 (100 Gbit/s).


Remarque


Le MPA NC55-MPA-4H-HD-S à revêtement résistant aux écarts de température fonctionne dans la plage de températures de l’industrie lorsqu’il est installé dans des routeurs résistant aux écarts de température.

Remarque


Le MPA NC55-MPA-4H-HX-S à revêtement conforme et résistant aux écarts de température fonctionne dans la plage de températures de l’industrie lorsqu’il est installé dans des routeurs résistant aux écarts de température.


1

État des voyants DEL

3

Port QSFP et voyant DEL actif/lien

2

Port QSFP et voyant DEL actif/lien

4

Voyant DEL ATTN

2 ports 100GE/200GE avec CFP2-DCO

Le MPA 2 ports 100GE/200GE (NC55-MPA-2TH-S/NC55-MPA-2TH-HX-S) fournit 2 ports pour les émetteurs-récepteurs CFP2-DCO.


Remarque


Le MPA NC55-MPA-2TH-HX-S à revêtement conforme et résistant aux écarts de température fonctionne dans la plage de températures de l’industrie lorsqu’il est installé dans des routeurs résistant aux écarts de température.


1

État des voyants DEL

3

Port CFP2-DCO et voyant DEL actif/lien

2

Port CFP2-DCO et voyant DEL actif/lien

4

Voyant DEL ATTN

1 port 100GE/200GE avec CFP2-DCO + 2 ports 40GE ou 100GE avec QSFP+/QSFP28

La combinaison de MPA à 1 port 100GE/200GE + 2 ports 40GE/100GE (NC55-MPA-1TH2H-S) comprend 1 port pour les émetteurs-récepteurs CFP2-DCO et 2 ports pour 4x25GE (par dérivation de câble), émetteurs-récepteurs QSFP+ (40 Gbit/s) ou QSFP28 (100 Gbit/s).

1

État des voyants DEL

3

Port CFP2-DCO et voyant DEL actif/lien

2

Port QSFP et voyant DEL actif/lien

4

Voyant DEL ATTN

12 ports10GE avec SFP+

Le MPA à 12 ports 10GE (NC55-MPA-12T-S) fournit 12 ports pour les émetteurs-récepteurs SFP+.

1

État des voyants DEL

3

Voyant DEL ATTN

2

Voyants et ports SFP+

MPA 800GE, 4 ports, avec QSFP28/QSFP-DD

Tableau 3. Historique de la fonctionnalité

Matériel

Renseignements sur la version

Description

Adaptateur de port modulaire NC57-MPA-2D4H-S

Version 7.4.1

Cette version présente un adaptateur de port modulaire 800GE à 4 ports (NC57-MPA-2D4H-S) qui prend en charge les émetteurs-récepteurs optiques QSFP28 et QSFP-DD. Ce MPA est pris en charge dans les routeurs NCS-55A2-MOD et NCS-57C3-MOD. Il s’agit du premier adaptateur de port modulaire à prendre en charge l’émetteur-récepteur optique QSFP-DD.

Prise en charge de l’adaptateur de port modulaire NC57-MPA-2D4H-S sur la carte de ligne NC55-MOD-A-SE-S

Version 7.9.1

L’adaptateur de port modulaire à 4 ports 800GE (NC57-MPA-2D4H-S) est désormais pris en charge sur la carte de ligne NC55-MOD-A-SE-S.

L’adaptateur de port modulaire NC57-MPA-2D4H-S prend en charge les émetteurs-récepteurs optiques QSFP28 et QSFP-DD selon les configurations suivantes :

  • Les 4 ports prennent en charge les émetteurs-récepteurs QSFP28-100GE.

  • Les ports 0 et 2 (ports pairs) prennent en charge deux émetteurs-récepteurs QDD-2x100GE en même temps. Cette configuration est prise en charge dans les deux logements de MPA des châssis NCS-55A2-MOD-HD-S, NC55-55A2-MOD-SE-S, NCS-55A2-MOD-S ou NCS-55A2-MOD-HX-S.


    Remarque


    Lorsque des émetteurs-récepteurs QDD-2x100GE sont installés dans les ports 0 et 2, les ports 1 et 3 (ports impairs) ne peuvent pas être utilisés.


  • Un seul émetteur-récepteur QDD-400GE est pris en charge par le port 0 dans les deux logements MPA des châssis NCS-55A2-MOD-HD-S, NC55-55A2-MOD-SE-S, NCS-55A2-MOD-S ou NCS-55A2-MOD-HX-S.

L’adaptateur de port modulaire NC57-MPA-2D4H-S prend en charge les configurations d’émetteurs-récepteurs optiques suivantes lors de son fonctionnement sur les cartes de ligne NC55-MOD-A-SE-S et NC57-MOD-S.

Émetteur/récepteur

Logement 1 de MPA

Logement 2 de MPA

  • Bande passante maximale sur la carte de ligne NC55-MOD-A-SE-S = 400GE

  • Bande passante maximale sur la carte de ligne NC57-MOD-S = 800GE

  • Bande passante maximale sur la carte de ligne NC55-MOD-A-SE-S = 400GE

  • Bande passante maximale sur la carte de ligne NC57-MOD-S = 800GE

QSFP28-100GE Tous les ports Tous les ports
QDD-2x100GE
  • Sur la carte de ligne NC55-MOD-A-SE-S – ports 0 et 2

    Remarque


    Lorsque des émetteurs-récepteurs QDD-2x100GE sont installés dans les ports 0 et 2, les ports 1 et 3 ne peuvent pas être utilisés.
  • Sur la carte de ligne NC57-MOD-S – tous les ports

  • Sur la carte de ligne NC55-MOD-A-SE-S – ports 0 et 2

    Remarque


    Lorsque des émetteurs-récepteurs QDD-2x100GE sont installés dans les ports 0 et 2, les ports 1 et 3 ne peuvent pas être utilisés.
  • Sur la carte de ligne NC57-MOD-S – tous les ports

QDD-3x100GE

  • Sur la carte de ligne NC55-MOD-A-SE-S – port 0

    Remarque


    Lorsque des émetteurs-récepteurs QDD-3x100GE sont installés dans le port 0, les ports 1, 2 et 3 ne peuvent pas être utilisés.
  • Sur la carte de ligne NC57-MOD-S – ports 0 et 2

    Remarque


    Lorsque des émetteurs-récepteurs QDD-3x100GE sont installés dans les ports 0 et 2, les ports 1 et 3 ne peuvent pas être utilisés.
  • Sur la carte de ligne NC55-MOD-A-SE-S – port 0

    Remarque


    Lorsque des émetteurs-récepteurs QDD-3x100GE sont installés dans le port 0, les ports 1, 2 et 3 ne peuvent pas être utilisés.
  • Sur la carte de ligne NC57-MOD-S – ports 0 et 2

    Remarque


    Lorsque des émetteurs-récepteurs QDD-3x100GE sont installés dans les ports 0 et 2, les ports 1 et 3 ne peuvent pas être utilisés.
QDD-400GE
  • Sur la carte de ligne NC55-MOD-A-SE-S – non pris en charge

  • Sur la carte de ligne NC57-MOD-S – ports 0 et 2

    Remarque


    Lorsque des émetteurs-récepteurs QDD-400GE sont installés dans les ports 0 et 2, les ports 1 et 3 ne peuvent pas être utilisés.
  • Sur la carte de ligne NC55-MOD-A-SE-S – non pris en charge

  • Sur la carte de ligne NC57-MOD-S – ports 0 et 2

    Remarque


    Lorsque des émetteurs-récepteurs QDD-400GE sont installés dans les ports 0 et 2, les ports 1 et 3 ne peuvent pas être utilisés.
QDD-4x100GE
  • Sur la carte de ligne NC55-MOD-A-SE-S – port 0

    Remarque


    Lorsque des émetteurs-récepteurs QDD-4x100GE sont installés dans le port 0, les ports 1, 2 et 3 ne peuvent pas être utilisés.
  • Sur la carte de ligne NC57-MOD-S – ports 0 et 2

    Remarque


    Lorsque des émetteurs-récepteurs QDD-4x100GE sont installés dans les ports 0 et 2, les ports 1 et 3 ne peuvent pas être utilisés.
  • Sur la carte de ligne NC55-MOD-A-SE-S – port 0

    Remarque


    Lorsque des émetteurs-récepteurs QDD-4x100GE sont installés dans le port 0, les ports 1, 2 et 3 ne peuvent pas être utilisés.
  • Sur la carte de ligne NC57-MOD-S – ports 0 et 2

    Remarque


    Lorsque des émetteurs-récepteurs QDD-4x100GE sont installés dans les ports 0 et 2, les ports 1 et 3 ne peuvent pas être utilisés.
Illustration 12. Adaptateur de port modulaire (MPA) NC57-MPA-2D4H-S

1

État des voyants DEL

3

Voyant DEL activé/lien

2

Voyant DEL et port QSFP28/QSFP-DD

4

Voyant DEL ATTN

MPA, 12 ports 10GE/25GE/50GE avec SFP+/SFP28/SFP56

Tableau 4. Historique de la fonctionnalité

Matériel

Renseignements sur la version

Description de la fonctionnalité

Adaptateur de port modulaire NCS57-MPA-12L-S

Version 7.6.1

Adaptateur de port modulaire 600GE à 12 ports qui prend en charge les émetteurs-récepteurs optiques SFP+, SPF28 et SFP56, le NCS57-MPA-12L-S fonctionne en modes 10GE, 25GE et 50GE.

La commande suivante est modifiée pour ajouter la prise en charge du mode 50GE pour les ports pairs (port 4, port 6, port 8 et port 10) :

Pour en savoir plus, consultez la fiche technique du Cisco Network Convergence System, gamme 5700, sur les adaptateurs de ports modulaires.

L’adaptateur de port modulaire NCS57-MPA-12L-S prend en charge les émetteurs-récepteurs optiques SFP+, SFP28 et SFP56 selon les configurations suivantes :

Tableau 5. Configurations d’émetteur-récepteur optique SFP prises en charge

Port

MPA dans NC55-MOD-AS/NC55-MOD-A-SE-S

MPA dans NC57-MOD-S

Bande passante maximale par MPA = 400 GE

Bande passante maximale par MPA = 600 GE

0 et 1

  • 10G en utilisant la commande hw-module quad

  • 25G

  • 50G

  • Combinaison de 25G et 50G

Remarque



La combinaison de 10G avec 25 ou 50G n’est pas prise en charge.

  • 10G

  • 25G

  • 50G

  • Combinaison de 10G et 25G

  • Combinaison de 25G et 50G

Remarque



La combinaison de 10G et de 50G ou de 10G, 25G et 50G n’est pas prise en charge.

2 et 3

4, 5, 6 et 7

  • 10G en utilisant la commande hw-module quad

  • 25G

  • Combinaison de 25G et 50G

Remarque



Le 50G peut être activé sur les ports pairs à l’aide de hw-module port-range et le port impair suivant sera désactivé.

Remarque



La combinaison de 10G avec 25 ou 50G n’est pas prise en charge.

8, 9, 10 et 11

Illustration 13. Adaptateur de port modulaire (MPA) NCS57-MPA-12L-S

1

État des voyants DEL

3

Voyant DEL ATTN

2

Ports SFP56 et voyants DEL

MPA 1 port 400GbE avec CFP2-DCO + 1 port 400GbE avec QSFP-DD

Tableau 6. Historique de la fonctionnalité

Matériel

Renseignements sur la version

Description de la fonctionnalité

Adaptateur de port modulaire NCS57-MPA-1FH1D-S

Version 7.8.1

Cette version présente le NCS57-MPA-1FH1D-S, un adaptateur de port modulaire 800GbE à 2 ports, un port prenant en charge QSFP-DD et l’autre, les émetteurs-récepteurs optiques CFP2-DCO.

Ce MPA est pris en charge dans le routeur NCS-57C3-MODS-SYS et la carte de ligne NC57-MOD-S.

Pour en savoir plus, consultez la fiche technique du Cisco Network Convergence System, gamme 5700, sur les adaptateurs de ports modulaires.

Le MPA à 2 ports 800GbE(NCS57-MPA-1FH1D-S) fournit un port pour les émetteurs-récepteurs QSFP-DD et un pour les émetteurs-récepteurs CFP2-DCO. Le port QSFP-DD fonctionne en mode 400GbE et prend en charge le mode de dérivation 4x100G, et le port CFP2-DCO fonctionne en mode 400GbE et prend en charge les modes de dérivation 4x100G, 3x100G, 2x100G, ou 1x100G.

1

État des voyants DEL

3

Voyant et port CFP2-DCO

2

Voyant et port QSFP-DD

4

Voyant DEL ATTN

Aperçu de la carte de processeur de routage

Les cartes de processeur de routage gèrent toutes les opérations de routage sur les châssis modulaires de la gamme Cisco NCS 5500.

NC55-RP

1

Console

3

Ethernet d’administration

2

USB (2)

4

Connecteur mini coaxiaux pour entrée et sortie 1 PPS

NC55-RP-E


Remarque


La carte NC55-RP-E prend en charge la synchronisation de classe B.


1

Console

5

Connecteur RJ-45 blindé pour interface, entrée et sortie de l’horloge

2

USB (2)

6

Mini connecteur coaxiaux pour 10 MHz, entrée et sortie

3

Ethernet d’administration

7

Mini connecteur coaxiaux pour 1 PPS, entrée et sortie

4

Port Ethernet RJ-45 (cuivre) 10/100/1000 Mbit/s, prend en charge le protocole PTP (Precision Time Protocol) 1588

8

Connecteur RJ-48 pour interface BITS, entrée et sortie

NC55-RP2-E


Remarque


Le NC55-RP2-E prend en charge les synchronisations de classe B et de classe C.



Remarque


L’utilisation d’une combinaison de RP2-E et RP-E n’est pas prise en charge sur le même routeur.


1

Console

6

Mini connecteur coaxial pour 10 MHz, entrée et sortie

2

Port USB de type A (2 ports). Seul le lecteur USB inséré en premier est détecté.

7

Mini connecteur coaxial pour 1 PPS, entrée et sortie

3

Ethernet de gestion (10/100/1000 Mbit/s)

8

SyncE, BITS/DTI/J.212

4

IEEE 1588, protocole PTP

9

Bouton de réinitialisation

5

G.703 horaire

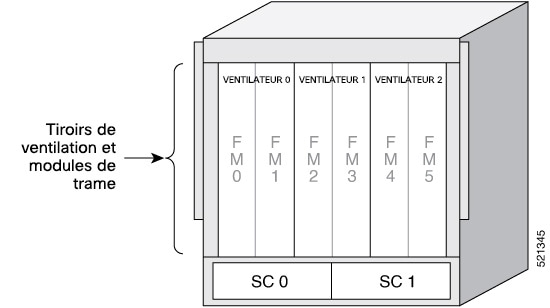

Sens de la circulation d’air

La circulation d’air dans les tiroirs de ventilation et les blocs d’alimentation du routeur modulaire Cisco NCS ou 5500 se fait à partir de l’entrée du côté du port (refroidissement de l’avant vers l’arrière). Afin d’assurer une circulation d’air adéquate, vous devez vous assurer, lors de l’installation du routeur, que son entrée d’air est placée dans un couloir froid et que la sortie d’air est placée dans un couloir chaud de votre centre de données.

Puissance maximale disponible pour le routeur

La puissance maximale disponible pour les opérations dépend de la puissance d’entrée de votre source d’alimentation, du nombre et des capacités de sortie de vos blocs d’alimentation, ainsi que du mode de redondance d’alimentation que vous utilisez.

Le tableau suivant répertorie la quantité d’alimentation disponible pour les blocs d’alimentation en fonction des entrées d’alimentation, du nombre de blocs d’alimentation et du mode utilisé.

Tableau 7. Historique de la fonctionnalité

Feature Name (Nom de la fonctionnalité)

Renseignements sur la version

Description de la fonctionnalité

Nouvelle alimentation CC NC55-PWR-4.4KW-DC

Version 7.3.1

Cette version présente une nouvelle unité d’alimentation, NC55-PWR-4.4KW-DC.

Le nouveau bloc d’alimentation CC de 4,4 kW (NC55-PWR-4,4 kW-DC) prend en charge la redondance d’alimentation sur les routeurs Cisco NCS 5504, Cisco NCS 5508 et Cisco NCS 5516. Le bloc d’alimentation alimente les capteurs, la vitesse du ventilateur, les défaillances et les alarmes, ainsi que les indicateurs DEL. Le micrologiciel peut détecter les types d’entrées CA ou CC grâce à l’échantillonnage des données d’entrée.

Tableau 8. Puissance maximale disponible pour un routeur avec un bloc d’alimentation CA de 3 kW

Alimentation d’entrée (220 V)

Blocs d’alimentation

Mode combiné

Mode de redondance n+ 1

Mode de redondance n + n

1 entrée par bloc d’alimentation

1

3000 W

2

6000 W

3000 W

3000 W

3

9000 W

6000 W

3000 W

4

12000 W

9000 W

6000 W

5

15000 W

12000 W

6000 W

6

18000 W

15000 W

9000 W

7

21000 W

18000 W

9000 W

8

24000 W

21000 W

12000 W

9

27000 W

24000 W

12000 W

10

30000 W

27000 W

15000 W

Tableau 9. Puissance maximale disponible pour un routeur avec bloc d’alimentation CC de 3 kW

Entrées d’alimentation (-48 VCC)

Blocs d’alimentation

Mode combiné

Mode de redondance n+ 1

Mode de redondance n + n

2 entrées par bloc d’alimentation

1

3000 W

2

6000 W

3000 W

3000 W

3

9000 W

6000 W

4500 W

4

12000 W

9000 W

6000 W

5

15000 W

12000 W

7500 W

6

18000 W

15000 W

9000 W

7

21000 W

18000 W

10500 W

8

24000 W

21000 W

12000 W

9

27000 W

24000 W

13500

10

30000 W

27000 W

15000 W

Tableau 10. Puissance maximale disponible pour un routeur avec un bloc d’alimentation HVAC/HVDC de 3,15 kW

Alimentation d’entrée (220 V)

Blocs d’alimentation

Mode combiné

Mode de redondance n+ 1

Mode de redondance n + n

1 ou 2 entrées par bloc d’alimentation

1

3150 W

2

6300 W

3150 W

3150 W

3

9450 W

6300 W

3150 W

4

12600 W

9450 W

6300 W

5

15750 W

12600 W

6300 W

6

18900 W

15750 W

9450 W

7

22050 W

18900 W

9450 W

8

25200 W

22050 W

12600 W

9

28350 W

25200 W

12600 W

10

31500 W

28350 W

15750 W

Tableau 11. Puissance maximale disponible pour un routeur avec un bloc d’alimentation CC de 4,4 kW

Entrées d’alimentation (-48 VCC)

Blocs d’alimentation

Mode combiné

Mode de redondance n+ 1

Mode de redondance de lignen+n, redondance de ligne 1

3 entrées par bloc d’alimentation

1

4400 W

2

8800 W

4400 W

6600 W

3

13200 W

8800 W

4

17600 W

13200 W

13200 W

5

22000 W

17600 W

6

26400 W

22000 W

19800 W

7

30800 W

26400 W

8

35200 W

30800 W

26400 W

9

39600 W

35200 W

10

44000 W

39600 W

33000 W

1

n+n, câblée A/B, A/B aux 2 entrées de chaque paire de blocs d’alimentation (perte de l’un ou l’autre des bus)

Tableau 12. Puissance maximale disponible pour un routeur avec un bloc d’alimentation de 4,4 kW (mode de redondance n+n avec perte A-Bus)

Entrées d’alimentation (-48 VCC)

Blocs d’alimentation

Mode de redondance de lignen+n, redondance de ligne 2

1 entrée par bloc d’alimentation

1

2 entrées par bloc d’alimentation

2

6600 W

1 entrée par bloc d’alimentation

3

2 entrées par bloc d’alimentation

4

13200 W

1 entrée par bloc d’alimentation

5

2 entrées par bloc d’alimentation

6

19800 W

1 entrée par bloc d’alimentation

7

2 entrées par bloc d’alimentation

8

26400 W

1 entrée par bloc d’alimentation

9

2 entrées par bloc d’alimentation

10

33000 W

2

n+n, câblée A/B/A, B/A/B aux 3 entrées de chaque paire de blocs d’alimentation (p. ex. perte A-Bus)

Arrêt progressif de l’alimentation CC

Si la puissance d’entrée CC vers le bloc d’alimentation CC tombe en dessous de 40 V, un arrêt progressif du bloc d’alimentation est lancé et le châssis est arrêté. Pour rallumer le châssis, fermez le circuit CC au disjoncteur, puis réactivez le circuit CC. Le châssis se mettra sous tension si la puissance d’entrée CC est supérieure à 43,5 V.


Remarque


Vous pouvez désactiver l’arrêt progressif du bloc d’alimentation de contrôleur de domaine à l’aide de la commande environment graceful-shutdown disable. Lorsque l’arrêt progressif est désactivé, le châssis s’éteint si la puissance d’entrée CC tombe en dessous de 38,5 V +/- 1 V. Le châssis récupérera (se remettra sous tension) si la puissance d’entrée CC du bloc d’alimentation CC est supérieure à 43,5 V. Dans ce mode, la fiabilité à long terme du routeur peut être affectée si la puissance d’entrée CC continue d’osciller entre 38,5 V et 43,5 V (ce qui entraîne des cycles de mise sous tension et d’arrêt continus).

Émetteurs-récepteurs, connecteurs et câbles

Connecteurs RJ-45

Le connecteur RJ-45 relie un câble à paires torsadées écrantées ou non blindées de catégorie 3, 5, 5e, 6 ou 6A entre le réseau externe et les connecteurs d’interface des modules suivants :

  • Châssis du routeur

    • Port CONSOLE

    • Port MGMT ETH


Mise en garde


Aux fins de conformité avec les exigences GR-1089 en matière de protection contre la foudre à l’intérieur des bâtiments, vous devez utiliser un câble à paires torsadées écrantées (FTP) correctement mis à la terre aux deux extrémités.


La figure suivante présente le connecteur RJ-45.

Illustration 14. Connecteur RJ-45
Broches du connecteur RJ-45 détectées

1

Broche 1

2

Broche 2

Brochages

Les sections suivantes décrivent les brochages des interfaces de Cisco NCS 5500 RP-E (NC55-RP-E) :

Brochages de port BITS

Le tableau ci-dessous récapitule les brochages des ports BITS.

Tableau 13. Brochages de port BITS

Broche

Nom de signal

Direction

Description

1

Sonnerie RX

Entrée

Réception de la sonnerie

2

Conseil RX

Entrée

Réception du conseil

3

Non utilisé

4

Sonnerie TX

Sortie

Sonnerie TX

5

Conseil TX

Sortie

Conseil TX

6

Non utilisé

7

Non utilisé

8

Non utilisé

Brochages de port horaire

Le tableau ci-dessous récapitule les brochages du port ToD/1-PPS.

Tableau 14. Brochage du port RJ-45 ToD/1-PPS

Broche

Nom de signal

Direction

Description

1

2

3

1PPS_N

Sortie ou entrée

Signal RS422 de 1 PPS

4

GND

5

GND

6

1 PPS_P

Sortie ou entrée

Signal RS422 de 1 PPS

7

TOD_N

Sortie ou entrée

Caractère horaire

8

TOD_P

Sortie ou entrée

Caractère horaire

Brochages des ports Ethernet de gestion et de PTP

Le tableau ci-dessous récapitule les brochages des ports Ethernet de gestion et de PTP (Precision Time Protocol).

Tableau 15. Brochages des ports Ethernet de gestion et de PTP

Broche

Nom de signal

1

TRP0+

2

TRP0-

3

TRP1+

4

TRP1-

5

TRP2+

6

TRP2-

7

TRP3+

8

TRP3-

Brochages de port MEM ou USB Flash

Le tableau ci-dessous récapitule les brochages du port USB Flash ou MEM.

Tableau 16. Brochages de port MEM ou USB Flash

Broche

Nom de signal

Description

A1

Vcc

+5 VCC

A2

D-

Données -

A3

D+

Données +

A4

Màt

Mise à la terre

Caractéristiques du cordon d’alimentation et du bloc d’alimentation

Cordons d’alimentation CA standard

Région Référence Tension nominale du cordon Illustration du cordon d’alimentation

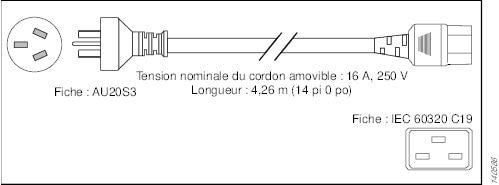

Australie et Nouvelle-Zélande

93CAB-AC-16A-AUS

16A, 250 VCA

CAB-AC-16A-AUS Cordon d’alimentation et connecteurs pour le bloc d’alimentation CA de 6 kW

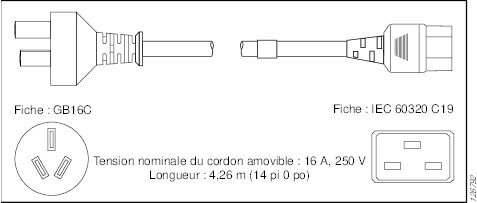

République populaire de Chine

CAB-AC-16A-CH

16A, 250 VCA

CAB-AC-16A-CH Cordon d’alimentation et connecteurs pour le bloc d’alimentation CA de 6 kW

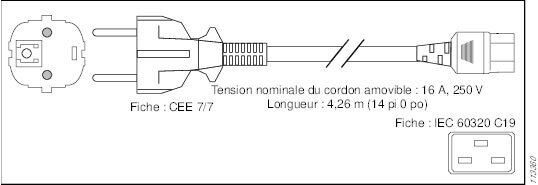

Europe continentale

CAB-AC-2500W-EU

16A, 250 VCA

CAB-AC-2500W-EU Cordon d’alimentation et connecteurs pour le bloc d’alimentation CA de 6 kW

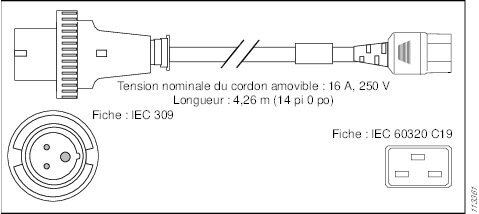

International

CAB-AC-2500W-INT

16A, 250 VCA

CAB-AC-2500W-INT Cordon d’alimentation et connecteurs pour le bloc d’alimentation CA de 6 kW

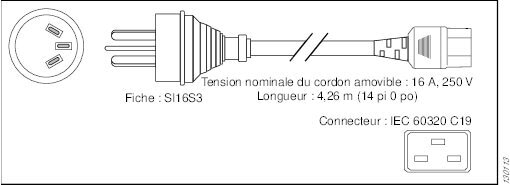

Israël

CAB-AC-2500W-ISRL

16A, 250 VCA

CAB-AC-2500W-ISRL Cordon d’alimentation et connecteurs pour le bloc d’alimentation CA de 6 kW

Fonctionnement ai Japon et en Amérique du Nord (sans verrouillage) : 200 à 240 VCA

CAB-AC-2500W-US1

16A, 250 VCA

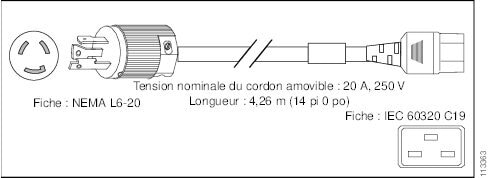

Fonctionnement ai Japon et en Amérique du Nord (verrouillage) : 200 à 240 VCA

CAB-AC-C6K-TWLK

16A, 250 VCA

CAB-AC-C6K-TWLK Cordon d’alimentation et connecteurs pour le bloc d’alimentation CA de 6 kW

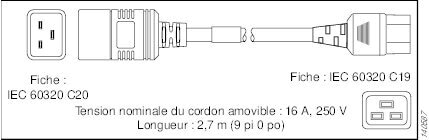

Unité de distribution d’alimentation (PDU)

CAB-C19-CBN

16A, 250 VCA

CAB-C19-CBN Cordon d’alimentation et connecteurs pour le bloc d’alimentation CA de 6 kW

Suisse

CAB-ACS-16

16A, 250 VCA

CAB-ACS-16 Cordon d’alimentation et connecteurs pour le bloc d’alimentation CA de 6 kW

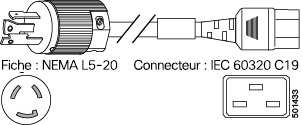

Amérique du Nord

CAB-L520P-C19-US

NEMA L5-20 à IEC-C19, 1,8 m

Cordons d’alimentation pour les systèmes HVAC/HVDC

Région

Référence

Intensité nominale des cordons d’alimentation

Illustration du cordon d’alimentation

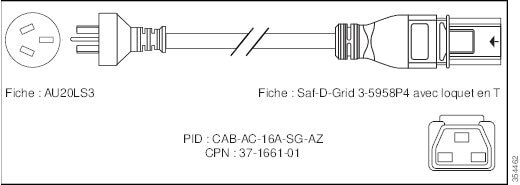

Australie

CAB-AC-16A-SG-AZ

16A, 250 VCA

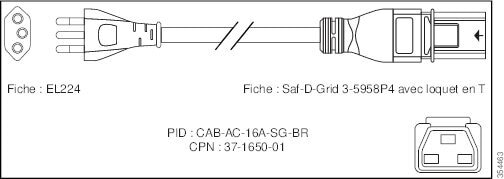

Brésil

CAB-AC-16A-SG-BR

16A, 250 VCA

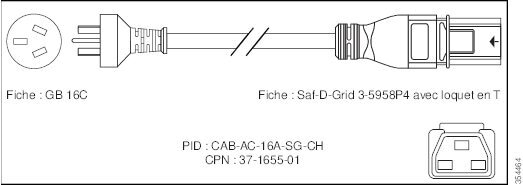

Chine

CAB-AC-16A-SG-CH

16A, 250 VCA

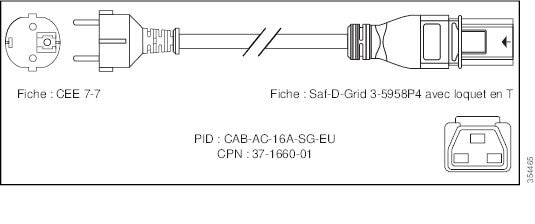

Europe

CAB-AC-16A-SG-EU

16A, 250 VCA

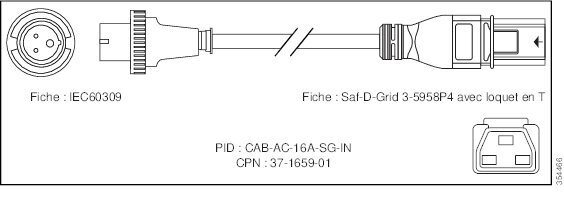

International/Royaume-Uni

CAB-AC-16A-SG-IN

16A, 250 VCA

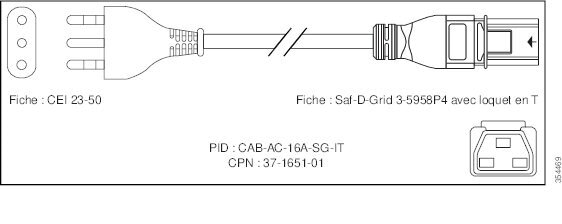

Italie

CAB-AC-16A-SG-IT

16A, 250 VCA

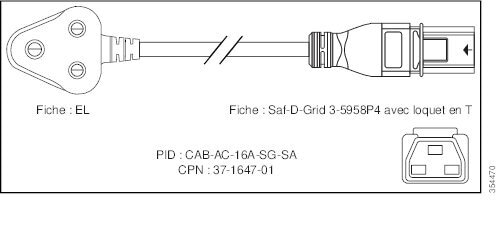

Afrique du Sud

CAB-AC-16A-SG-SA

16A, 250 VCA

Suisse

CAB-AC-16A-SG-SW

16A, 250 VCA

Fonctionnement en Amérique du Nord (sans verrouillage) : 200 à 240 VCA

CAB-AC-20A-SG-US2

20 A, 250 VCA

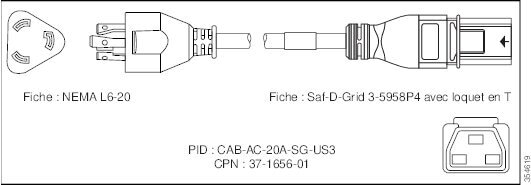

Fonctionnement en Amérique du Nord (verrouillage) : 200 à 240 VCA

CAB-AC-20A-SG-US3

20 A, 250 VCA

Fonctionnement en Amérique du Nord : 277 VCA

CAB-AC-20A-SG-US4

20 A, 277 VCA

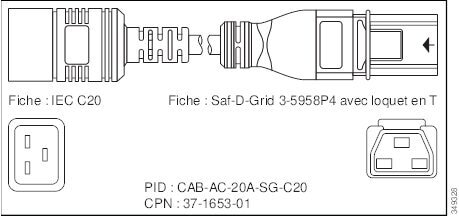

Unité de distribution de l’alimentation (PDU) Cabinet Jumper (Amérique du Nord)

CAB-AC-20A-SG-C20

20 A, 250 VCA

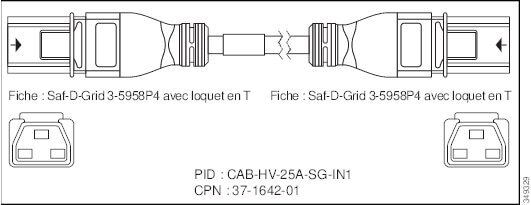

International, Saf-D-Grid/Saf-D-Grid

CAB-HV-25A-SG-IN1

20 A, 400 VCC

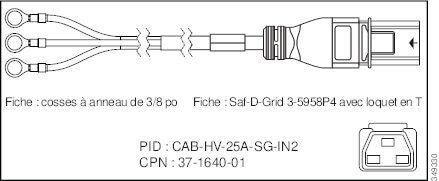

International, fiche source d’extrémité d’anneau, borne d’anneau/Saf-D-Grid

CAB-HV-25A-SG-IN2

20 A, 300 VCA/500 VCC

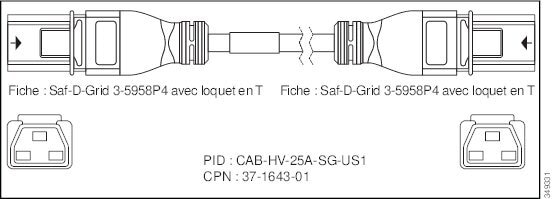

Amérique du Nord, Saf-D-Grid/Saf-D-Grid

CAB-HV-25A-SG-US1

20 A, 400 VCC

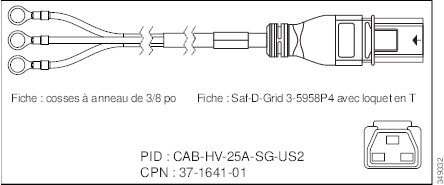

Amérique du Nord, fiche source d’extrémité d’anneau, borne d’anneau/Saf-D-Grid

CAB-HV-25A-SG-US2

20 A, 300 VCA/500 VCC
