Cisco ME 6500 シリーズ イーサネット スイッチ

データ シート





Cisco ME 6500 シリーズ イーサネット スイッチ


Cisco® ME 6500 シリーズ イーサネット スイッチは、次世代のキャリア イーサネット ネットワーク要件をもとに開発された、ボックス タイプの次世代スイッチです。Cisco ME 6500 シリーズは、業界をリードする Cisco Catalyst® 6500 スイッチの革新的なテクノロジーに基づき、パフォーマンス、信頼性、および Quality of Service(QoS; サービス品質)といったトリプルプレイ サービスに関する厳しい要件を、優れたコスト パフォーマンスで実現します。また、Ethernet-to-the-Home(ETTH)、Ethernet-to-the-Business(ETTB)、および DSLAM 集約向け VPN サービスを、省スペース、省電力対応の 1.5 RU サイズ シャーシで提供します。業界をリードするシスコのキャリア イーサネット ソリューションをさらに強化する Cisco ME 6500 シリーズにより、Multiprotocol Label Switching(MPLS)、QoS、マルチキャスト、および IPv6 など高度な機能を、キャリア イーサネット網のアクセスおよびアグリゲーション(集約)上で展開することが可能となります。このスケーラブルかつサービスリッチなギガビット イーサネット サービスが、ファイバ、銅線いずれの場合にも実現可能です。


製品概要

Cisco ME 6500 シリーズ イーサネット スイッチは、ハイ パフォーマンスかつ豊富な機能を備え、耐障害性にも優れたイーサネット スイッチです。Cisco ME 6500 シリーズは、Policy Feature Card 3C(PFC3C; ポリシー フィーチャ カード 3C)および Multilayer Switch Feature Card 2A(MSFC2A; マルチレイヤ スイッチ フィーチャ カード 2A)を標準搭載し、サービス プロバイダーのキャリア イーサネット アクセスおよびブロードバンド アグリゲーション(集約)ネットワークに最適の機能を提供します。これにより、収益性の高いメトロ イーサネットおよびトリプルプレイ サービスの提供が容易になります。

Cisco ME 6524 イーサネット スイッチは、Cisco ME 6500 シリーズの最初の製品群となります。

Cisco ME 6524 には、次の 2 つのモデルがあります。

  • ギガビット イーサネット Small Form-factor Pluggable(SFP)ダウンリンク× 24、ギガビット イーサネット SFP アップリンク× 8、および DC 電源装置を搭載したモデル(製品番号:ME-C6524GS-8S、図 1 を参照)

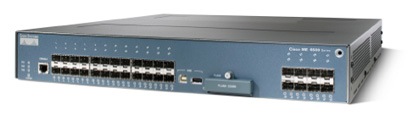

図 1 Cisco ME 6524 ギガビット イーサネット SFP ダウンリンク× 24 搭載モデル

図 1 Cisco ME 6524 ギガビット イーサネット SFP ダウンリンク× 24 搭載モデル

  • イーサネット 10/100/1000 ダウンリンク× 24、ギガビット イーサネット SFP アップリンク× 8、DC 電源装置を搭載したモデル(製品番号:ME-C6524GT-8S、図 2 を参照)

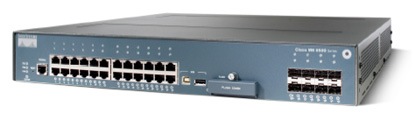

図 2 Cisco ME 6524 イーサネット 10/100/1000 ダウンリンク× 24 搭載モデル

図 2 Cisco ME 6524 イーサネット 10/100/1000 ダウンリンク× 24 搭載モデル

Cisco ME 6524 イーサネット スイッチには、IP Service Software ライセンスが付属しています。本ライセンスには、レイヤ 2 フィーチャ セット、レイヤ 3 IPv4 サービス、マルチキャスト、QoS およびセキュリティ機能が含まれています。

また、さらに上位のソフトウェア ライセンスとして Advanced IP Service ソフトウェア ライセンスがあり、MPLS と IPv6 機能を実現する Advanced IP Service ソフトウェア ライセンスを提供します。

Cisco ME 6524 の特長は、次のとおりです。

  • 最適なギガビット イーサネット密度 - Cisco ME 6524 は、ファイバベースのギガビット イーサネット ポートを最大 32 ポート備え、ギガビット イーサネット接続を要する Fiber-To-The-x(FTTx)のユーザ集約に最適です。アップリンク インターフェイスでは、Coarse Wavelength-Division Multiplexing(CWDM; 低密度波長分割多重)および Dense Wavelength-Division Multiplexing(DWDM; 高密度波長分割多重)を含むさまざまなタイプの SFP をサポートしており、柔軟な接続性を実現します。
  • 柔軟なメトロ イーサネット展開シナリオ - インテリジェントな 802.1Q トンネリング、レイヤ 2 プロトコル トンネリング、VLAN 変換など、スケーラビリティの高いレイヤ 2 サービスが搭載されています。また、PFC3C ドータカードにより、MPLS VPN、Ethernet over MPLS(EoMPLS)、および Hierarchical Virtual Private LAN Services(H-VPLS)などの MPLS テクノロジーにハードウェアで対応できます。IP アドレス空間の需要増加に直面しているサービス プロバイダーの場合、ハードウェア対応の IPv6 プロトコルを使用することで、スケーラブルかつハイ パフォーマンスのエンドツーエンド IP サービスを提供できます。
  • 最適なパフォーマンスとスケーラビリティ - Cisco ME 6524 は、レイヤ 2 およびレイヤ 3 プロトコルのコンバージェンスと安定性に対応したハイ パフォーマンスな CPU を搭載しています。これにより、パフォーマンスに影響を与えることなく、ハードウェアでスケーラブルなレイヤ 2 スイッチング、IP ルーティング、および MPLS 機能を使用できます。
  • サービス アベイラビリティの向上 - Cisco ME 6524 では、Cisco EtherChannel® プロトコル、IEEE 802.1w/802.1s、Flexlink などの迅速なコンバージェンス プロトコルおよびゲートウェイ ロードバランス プロトコルをサポートし、サービスおよびネットワークの稼働時間を保証します。また、電源障害によるサービスの停止を最小限に抑えるために、フィールドでのアップグレードおよびホットスワップが可能な冗長 DC 電源装置を搭載できます。
  • 業界トップの統合セキュリティ - Cisco ME 6524 は、包括的なセキュリティ機能を提供し、DoS 攻撃(サービス拒絶攻撃)の緩和、サービスプロバイダー ネットワークへのアクセス制限、および加入者とネットワークのリソース保護を実現します。また、ポートベースおよび VLAN ベースの Access Control List(ACL; アクセス コントロール リスト)により、トラフィックとユーザに基づいて不要なトラフィックを制限します。CPU レート リミッタと Control Plane Policing(CoPP)を使用してネットワークに流入するトラフィック量を制限したり、ポート セキュリティを使用して学習可能な MAC アドレス数を制限したりすることが可能です。さらに、DHCP スヌーピングおよび Dynamic ARP Inspection により、DHCP サーバ、デフォルト ゲートウェイ、またはアドレス スプーフィング攻撃等からの保護が可能です。これらの統合セキュリティ機能は、ハードウェア対応のため、トラフィック レベルが増加しても、システム パフォーマンスを損なわずに運用できます。

適用ソリューション

キャリア イーサネット サービス プロバイダーは、Cisco ME 6524 を使用すると、ETTB、ETTH、および DSLAM アグリゲーションの展開に向けたハードウェア アクセラレーション対応 VPN サービスを提供できます。

トリプルプレイ サービス

サービス プロバイダーは、同一ネットワーク インフラストラクチャ上でデータ、音声、および映像を提供することで、Operating Expenses(OpEx; 運用コスト)を削減しながら、収益を増やすことができます。

Cisco ME 6524 でトリプルプレイ サービスを提供するための中心的な機能には、インテリジェントな映像配信に対応したマルチキャスト プロトコル、加入者のトラフィック ストリームを分別し、悪意あるユーザの攻撃から保護するセキュリティ機能、複数の Class of Service(CoS; サービス クラス)を同時にサポートし、ドロップ、遅延、ジッタの影響を受けやすいトラフィックを優先する QoS 機能があります。

Cisco ME 6524 は、コア ネットワーク(レイヤ 2、IPv4、IPv6、または MPLS いずれのアーキテクチャにも対応可能)とアクセスライン ネットワーク(DSL、イーサネットいずれの形態も対応可能)とを接続し、トリプルプレイ サービスを提供することを想定し、設計されています。図 3 を参照してください。

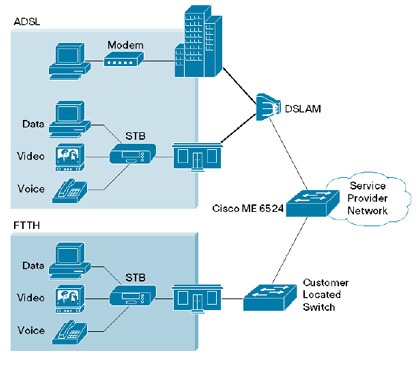

図 3 Cisco ME 6524 によるトリプルプレイ サービスの提供

図 3 Cisco ME 6524 によるトリプルプレイ サービスの提供

レイヤ 2 および レイヤ 3 VPN

メトロ イーサネット サービスの普及に伴い、レイヤ 2 および レイヤ 3 VPN はサービス プロバイダーで幅広く導入されています。VPN は、ブランチ間接続、インターネット アクセス、イントラネット、エクストラネットなど、ETTB/FTTB アプリケーションに適しています。

レイヤ 2 VPN は、純粋なレイヤ 2 インフラストラクチャで提供されます。Cisco ME 6524 を使用するキャリア イーサネット サービス プロバイダーは、802.1Q トンネリング、Layer 2 Protocol Tunneling(L2PT)、および VLAN 変換などの機能を用いて、加入者のトラフィックの分割や透過的な転送を行うことができます。

レイヤ 2 VPN は、EoMPLS を介して提供することもできます。このテクノロジーでは、レイヤ 3 MPLS ネットワーク上でレイヤ 2 トンネリング メカニズムが提供されるため、スパニングツリー プロトコルを使用せずにレイヤ 3 ネットワーク コンバージェンス プロトコルを利用することができます。

レイヤ 3 VPN は、マルチポイント レイヤ 3 サービスで、MPLS VPN とも呼ばれます(図 4 を参照)。Cisco ME 6524 の PFC3C は、MPLS 処理をハードウェアで実行し、MPLS Experimental(MPLS EXP)ビット マーキング、MPLS Traffic Engineering(MPLS TE)、MPLS Fast Reroute(MPLS FRR)などの QoS 機能および耐障害性機能が提供されます。

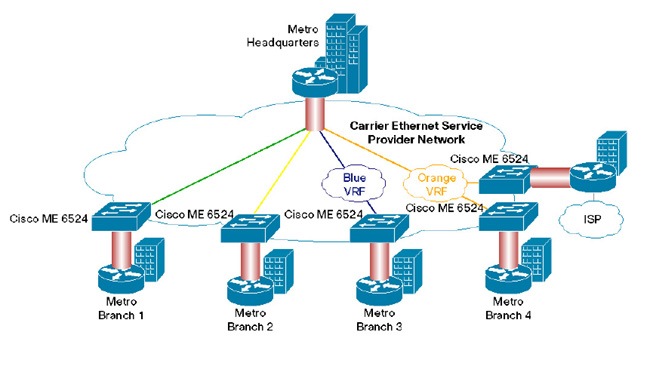

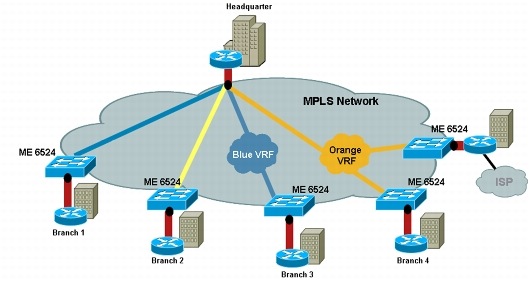

図 4 Cisco ME 6524 による レイヤ 2 および レイヤ 3 VPN のサポート

図 4 Cisco ME 6524 による レイヤ 2 および レイヤ 3 VPN のサポート
※ 画像をクリックすると、大きく表示されます。popup_icon

H-VPLS アーキテクチャ

H-VPLS は、レイヤ 2 VPN サービスを提供する代替メカニズムです(図 5 を参照)。H-VPLS では、2 層または 3 層の階層ネットワークを構築することにより、マルチポイント VPLS のスケーラビリティが向上します。H-VPLS には、2 つの導入シナリオがあります。

  • MPLS アクセス ネットワーク - Cisco ME 6524 上で設定されている EoMPLS トンネルが、ネットワークのコア エッジの VPLS インスタンスで終端されます。
  • レイヤ 2 アクセス ネットワーク - Cisco ME 6524 上で VLAN ベースサービス設定され、これがネットワークのコア エッジの VPLS インスタンスで終端されます。

H-VPLS の導入に必要な Cisco ME 6524 の主な機能は、EoMPLS VC Type 4 または VC Type 5、Open Shortest Path First(OSPF)および Intermediate System-to-Intermediate System(IS-IS)の Traffic Engineering(TE)、Guaranteed Bandwidth Traffic-Engineered トンネル、および MPLS FRR です。

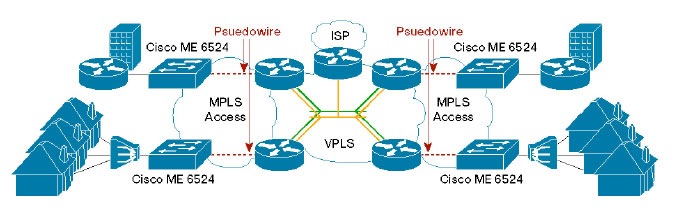

図 5 H-VPLS アーキテクチャでの Cisco ME 6524

図 5 H-VPLS アーキテクチャでの Cisco ME 6524
※ 画像をクリックすると、大きく表示されます。popup_icon


主な機能と利点

表 1 に、Cisco ME 6524 の機能と利点、表 2 に Cisco ME 6524 のスケーラビリティに関する情報を示します。

表 1 Cisco ME 6524 の機能と利点

機能 利点
レイヤ 2 スイッチング
IEEE 802.1Q
802.1Q トンネリング
L2PT
VLAN 変換

802.1Q および L2PT により、レイヤ 2 VPN サービスの提供が可能になります。802.1Q トンネリングは、サービス プロバイダーの 802.1Q タグで加入者のデータ フレームをカプセル化し、加入者の PDU をトンネリングすることで、Transparent LAN Service(TLS; 透過型 LAN サービス)を提供し、メトロ イーサネットの加入者数を 4096 の VLAN 境界を上回るように拡張します。

VLAN 変換では、加入者とサービス プロバイダーの VLAN ID を切り離すことにより、802.1Q(シングルタグ)サービスの柔軟性が向上します。

IEEE 802.1D
IEEE 802.1w
IEEE 802.1s
Flexlink
Port Aggregation Protocol(PAgP)
IEEE 802.3ad
Unidirectional Link Detection(UDLD; 単一方向リンク検出)

IEEE 802.1D、IEEE 802.1w、IEEE 802.1s などのプロトコルにより、時間の影響を受けやすいアプリケーションのネットワーク コンバージェンス時間を最小限に抑え、ビジネスの継続性を保証します。

Flexlink は、ポイントツーポイント接続により、制御プロトコルのオーバーヘッドを伴わない迅速なフェールオーバーを提供します。

PAgP および IEEE 802.3ad は、帯域幅のアベイラビリティを向上させ、Cisco EtherChannel バンドル内で迅速なリンク フェールオーバーを提供します。

UDLD は、単一方向リンクまたは誤接続されたファイバ コネクタを迅速に検出することで、ネットワークの信頼性を向上させます。

Cisco Discovery Protocol
VLAN Trunk Protocol(VTP)
Cisco Discovery Protocol および VTP は、ピア機能を検出し、サービスプロバイダー ネットワーク内に VLAN 情報を伝播することで、ネットワークおよびサービスの設定を簡易化します。
レイヤ 3 ルーティング
OSPF
Enhanced Interior Gateway Routing Protocol(EIGRP)
IS-IS プロトコル
Border Gateway Protocol Version 4(BGPv4)
Hot Standby Router Protocol(HSRP)
Virtual Router Redundancy Protocol(VRRP)
Gateway Load Balancing Protocol(GLBP)
OSPF および IS-IS 用 Bidirectional Forwarding Detection(BFD)
スタティック ルーティング
ハイ パフォーマンスの IP ルーティング プロトコルにより、スケーラブルなレイヤ 3 サービスの基盤が形成されます。
効率的なマルチキャスト配信
Protocol Independent Multicast(PIM、PIM-SM、PIM-SSM)
PIM スヌーピング
双方向 PIM
Internet Group Management Protocol バージョン 1、2、3
(IGMP v1、v2、v3)
IGMP スヌーピング
ビデオ アプリケーションの効率的かつスケーラブルな配信を実現します。インテリジェントなマルチキャスト レプリケーションにより、トリプルプレイ サービスを複数の DSL または FTTx 加入者に提供できます。
高度な QoS
入力ポリシング - ポート単位、VLAN 単位、ポート単位 + VLAN 単位
ポート単位の出力ポリシング
DSCP 透過性
CoS 変異
柔軟なポリシング機能により、ポート、VLAN、およびポート + VLAN 情報に基づいた加入者トラフィックの分類およびレート制限が行われます。レイヤ 3 のポート単位の出力ポリシングにより、厳しいサービスレベル契約(SLA; Service Level Agreement)の要件に従ったマルチポイント サービスの配信が可能になります。カスタマー トラフィックをレイヤ 2 またはレイヤ 3 でマーキングし、差別化された QoS モデルを実現できます。
プライオリティ キュー
Shaped Round Robin(SRR; シェイプド ラウンド ロビン)
Deficit Weighted Round Robin(DWRR)
Weighted Random Early Detection(WRED; 重み付きランダム早期検出)

インテリジェントなキューイング メカニズムにより、プライオリティの最も高いデータを他のトラフィックに先行して処理します。

輻輳回避とスケジューリング アルゴリズムにより、トラフィックを規制し、ネットワーク輻輳を回避します。SRR は、各キューを出力するトラフィックをシェーピングすることで、スケジューリング アルゴリズムを強化します。

安定したセキュリティ ソリューション
プライベート VLAN
IEEE 802.1X
DHCP スヌーピング
DHCP Option 82
Dynamic ARP Inspection

プライベート VLAN は、異なるユーザからのトラフィック フローを分離することで、加入者のセキュリティを強化します。

IEEE 802.1X、ポートベースのセキュリティ、およびポートベースのアクセス リストにより、ID に基づいたネットワーク リソースへのアクセスおよび権限付与が実行されます。

DHCP スヌーピング、DHCP Option 82、および Dynamic ARP Inspection により、ユーザの MAC アドレス、IP アドレス、およびポート番号を識別し、悪意あるユーザからの攻撃を回避します。

VLAN ベースおよびポートベースの ACL
アクセス時のポート セキュリティ、802.1Q トランク、および 802.1Q トンネリング ポート
VLAN 単位の MAC 制限
コントロール プレーン ポリシング
ハードウェアベースのレート リミッタ
ストーム制御
ユニキャスト フラッディング ブロッキング

悪意ある攻撃により、スイッチ CPU、MAC テーブルなどが標的となり、サービスプロバイダー ネットワークの機能が損なわれる場合があります。

ポート セキュリティ、VLAN 単位の MAC 制限などの機能により、サービスプロバイダー ネットワークで学習可能な MAC アドレス数を制限します。

ハードウェア対応の ACL とレート リミッタにより、ネットワーク内の不要なトラフィックを制限する一方で、ストーム制御機能により、スイッチに着信するブロードキャストおよびマルチキャスト フレームの量にレート制限を設定します。

MPLS
EoMPLS
EoMPLS VC Type 4 および VC Type 5
MPLS VPN(RFC 2547)
MPLS Traffic Engineering(MPLS TE)
MPLS Fast Reroute(MPLS FRR)
同じプラットフォームでレイヤ 2 およびレイヤ 3 サービスを統合し、サービスの柔軟性を強化します。
IPv6
Native IPv6
RIPng、MP-BGP4、OSPFv3
IPv6 over IPv4 トンネル
Internet Control Message Protocol version 6(ICMPv6)
設定済み、自動、GRE、6to4、ISATAP トンネル
IPv6 QoS
PIM-SM および PIM-SSM

よりスケーラビリティのある IP サービスを展開し、ハイ パフォーマンスなネットワークを実現します。

マルチキャスト プロトコルと QoS 機能により、エンドツーエンド IP アーキテクチャでのトリプルプレイおよび映像配信を最適化します。



表 2 Cisco ME 6524 のスケーラビリティ数

説明 仕様
MAC アドレス 最大 96,000
IPv4 ルート 最大 256,000
IPv6 ルート 最大 128,000
EoMPLS トンネル 4096
MPLS VPN 512
NetFlow エントリ 最大 128,000



製品アーキテクチャ

表 3 に、Cisco ME 6524 製品アーキテクチャの詳細を示します。表 4 および表 5 に、製品仕様、標準、および管理情報を示します。表 6 に、安全性および適合規格情報を示します。

表 3 Cisco ME 6524 の製品アーキテクチャ

説明 仕様
ハードウェアベースのフォワーディング エンジン PFC3C オンボード
MSFC ドータカード バージョン MSFC2A オンボード
パフォーマンス 最大 15 Mpps
スイッチング容量 32 Gbps
アップリンク ギガビット イーサネット SFP インターフェイス× 8
ダウンリンク
  • ギガビット イーサネット SFP インターフェイス× 24
または
  • イーサネット 10/100/1000 インターフェイス× 24
MTU 9216 バイト - アップリンクおよびダウンリンク インターフェイスでサポートされるジャンボ フレーム
アップリンク オーバーサブスクライブ オーバーサブスクライブなし
ダウンリンク オーバーサブスクライブ 3:1(1 GE ポート速度で使用の場合)
アップリンク キュー構造
  • TX:1p3q8t
  • RX:2q8t
  • バッファ深度:ポートあたり 12.8 MB(50% TX および 50% RX)
アップリンク ポート スケジューラ SRR または DWRR による完全優先スケジューリング
ダウンリンク キュー構造
  • TX:1p3q8t
  • RX:1q2t
  • バッファ深度(TX):ポートあたり 21.33 MB
  • バッファ深度(RX):3 ポートで 240 KB を共有
ダウンリンク ポート スケジューラ DWRR、WRED
USB ポート USB ポート× 2(ホストおよびデバイス)



製品仕様

表 4 製品仕様

説明 仕様
対応 IOS ソフトウェア Cisco IOS® ソフトウェア リリース 12.2(18)ZU
プロトコル レイヤ 2 スイッチング プロトコル
レイヤ 3 ルーティング プロトコル
マルチキャスト プロトコル
包括的な MPLS サポート
IPv6
USB ポート USB ポート× 2(ホストおよびデバイス)
コネクタとケーブル配線 管理コンソール ポート:RS232(RJ-45)
1000BASE-SX、1000BASE-LX、1000BASE-ZX、1000BASE-BX のサポート(出荷開始時期よりサポート)
100BASE-BX および 1000BASE-T のサポート(出荷開始時期以後のサポート)
CDWM SFP
DWDM SFP
メモリ スイッチ プロセッサ:256 MB デフォルト DRAM(512 MB または 1 GB にアップグレード可能)
ルート プロセッサ:512 MB のデフォルト DRAM(1 GB にアップグレード可能)
スイッチ プロセッサ用の 128 MB ブート フラッシュ
ルート プロセッサ用の 64 MB ブート フラッシュ
オプション リムーバブル ストレージ:512 MB および 1 GB(コンパクト フラッシュ)
信頼性およびアベイラビリティ フィールドでのアップグレードおよびホットスワップ対応冗長 DC 電源装置
フィールドでのアップグレードおよびホットスワップ対応ファン ユニット
MTBF(平均故障間隔):
  • 57726 時間(ME-C6524GS-8S)
  • 58400 時間(ME-C6524GT-8S)
Mean Time Between Critical Failure(MTBCF):
  • 68494 時間(ME-C6524GS-8S)
  • 70070 時間(ME-C6524GT-8S)
寸法
(高さ×幅×奥行)
1.5 RU
6.7 × 44.3 × 48.3 cm(2.625 × 17.45 × 19 インチ)
重量 13.21 Kg(29.13 ポンド)
電力 消費電力:400 W
DC 入力電圧:
  • 米国内、-40.5 VDC ~ -56 VDC(連続)
  • 米国外、-55 VDC ~ -72 VDC(連続)
DC入力電流:
  • 13A @ -48 VDC
  • 10.4A @ -60 VDC



標準規格および管理

表 5 Cisco ME 6524 の標準規格および管理

説明 仕様
標準規格およびプロトコル IEEE 802.3
IEEE 802.3u
IEEE 802.3z
IEEE 802.3x
IEEE 802.3ab
IEEE 802.1Q
IEEE 802.1p
IEEE 802.1D
IEEE 802.1w
IEEE 802.1s
IEEE 802.1X
IEEE 802.3ad
IEEE 802.3x
RIPv2
EIGRP
OSPF
IS-IS
BGPv4
HSRP(RFC 2281)
VRRP
OSPF および IS-IS用 BFD
IGMP v1、v2、v3
PIM
PIM-SM、PIM-SSM、双方向 PIM
MPLS VPN(RFC2547)
Ethernet over MPLS(EoMPLS Martini draft)
管理 SNMP バージョン 1、2、および 3(SNMPv1、v2、v3)
Telnet インターフェイス
VTP
CDP
IGMP スヌーピング
DHCP サービス
Remote Switch Port Analyzer(RSPAN)、Encapsulated Remote SPAN(ERSPAN)
組み込み型 Remote Monitoring(RMON)ソフトウェア エージェント
Domain Name System(DNS; ドメイン ネーム システム)
Trivial File Transfer Protocol(TFTP)
Network Timing Protocol(NTP)
ポートごとの多機能 LED、および電源装置の多機能 LED
MIB BRIDGE-MIB(RFC 1493)
BGP4-MIB(RFC 1657)
CISCO-ACCESS-ENVMON-MIB
CISCO-BGP-POLICY-ACCOUNTING-MIB
CISCO-BGP4-MIB
CISCO-CDP-MIB
CISCO-CLASS-BASED-QOS-MIB
CISCO-CONFIG-COPY-MIB
CISCO-CONFIG-MAN-MIB
CISCO-ENTITY-ALARM-MIB
CISCO-ENTITY-EXT-MIB
CISCO-ENTITY-VENDORTYPE-OID-MIB
CISCO-FLEX-LINKS-MIB
CISCO-FTP-CLIENT-MIB
CISCO-HSRP-EXT-MIB
CISCO-HSRP-MIB
CISCO-IETF-IP-FORWARD-MIB
CISCO-IETF-IP-MIB
CISCO-IF-EXTENSION-MIB
CISCO-IMAGE-MIB
CISCO-IP-STAT-MIB
CISCO-IPMROUTE-MIB
CISCO-L2-CONTROL-MIB
CISCO-L2-TUNNEL-CONFIG-MIB
CISCO-MAC-NOTIFICATION-MIB
CISCO-MEMORY-POOL-MIB
CISCO-NDE-MIB
CISCO-OSPF-MIB
CISCO-OSPF-TRAP-MIB
CISCO-PAE-MIB
CISCO-PAGP-MIB
CISCO-PIM-MIB
CISCO-PING-MIB
CISCO-PRIVATE-VLAN-MIB
CISCO-PROCESS-MIB
CISCO-PRODUCTS-MIB
CISCO-QUEUE-MIB
CISCO-RMON-CONFIG-MIB
CISCO-RTTMON-MIB
CISCO-STP-EXTENSIONS-MIB
CISCO-SVI-AUTOSTATE-MIB
CISCO-SWITCH-ENGINE-MIB
CISCO-SYSLOG-MIB
CISCO-TCP-MIB
CISCO-UDLDP-MIB
CISCO-VLAN-IFTABLE-RELATIONSHIP-MIB
CISCO-VLAN-TRANSLATION-MIB
CISCO-VTP-MIB
ENTITY-MIB
ENTITY-SENSOR-MIB
EVENT-MIB
IF-MIB
IGMP-MIB
IPMROUTE-MIB
MPLS-LDP-MIB
MPLS-LSR-MIB
MPLS-TE-MIB
MPLS-VPN-MIB
NOTIFICATION-LOG-MIB
OLD-CISCO-CHASSIS-MIB
OLD-CISCO-CPU-MIB
OLD-CISCO-INTERFACES-MIB
OLD-CISCO-IP-MIB
OLD-CISCO-MEMORY-MIB
OLD-CISCO-TCP-MIB
OSPF-MIB
OSPF-TRAP-MIB
PIM-MIB
RFC1213-MIB
RMON-MIB
RMON2-Mib
RSVP-MIB
SMON-MIB
SNMP-FRAMEWORK-MIB
SNMP-NOTIFICATION-MIB
SNMP-PROXY-MIB
SNMP-TARGET-MIB
SNMP-USM-MIB
SNMP-VACM-MIB
SNMPv2-MIB
SOURCE-ROUTING-MIB
TCP-MIB
UDP-MIB
メトロ イーサネット フォーラム MEF9 認定



安全性および適合規格

表 6 安全性および適合規格

説明 仕様
EMC(電磁適合性) CE マーキング
FCC Part 15
VCCI クラス A
EN55022 クラス A
CISPR 22 クラス A
AS/NZS CISPR22 クラス A
ETS300 386
EN55024
EN61000-3-2
EN61000-3-3
安全性 UL 60950
CSA-C22.2 No. 60950
EN 60950
IEC 60950
NEBS GR-63-CORE NEBS レベル 3
GR-1089-CORE NEBS レベル 3
ETSI ETS 300 019 Storage クラス 1.1
ETS 300 019 Transportation クラス 2.3
ETS 300 019 Stationary Use クラス 3.1
ノイズ仕様 Central Office(CO)仕様:60 dBA
動作環境 温度:0°C(32°F)~ +40°C(104°F)
高度:最大 3000 m(10,000 フィート)
相対湿度:10% ~ 85%(結露しないこと)
保管環境 温度:-20°C(-4°F)~ +75°C(149°F)
高度:4570 m(15,000 フィート)
相対湿度:5% ~ 95%(結露しないこと)



発注情報

表 7 に、Cisco ME 6524 の発注情報を示します。

シスコ製品の購入方法の詳細は、「発注方法」を参照してください。

表 7 発注情報

製品番号 説明
ME-C6524GS-8S ギガビット イーサネット SFP インターフェイス× 24 + ギガビット イーサネット SFP アップリンク× 8、ファン トレイ× 1、DC 電源装置× 1
ME-C6524GT-8S イーサネット 10/100/1000 インターフェイス× 24 + ギガビット イーサネット SFP アップリンク× 8、ファン トレイ× 1、DC 電源装置× 1
PWR-400W-DC Cisco ME 6524 用 400 W DC 電源装置
MEM-XCEF720-256M Cisco ME 6524 スイッチ プロセッサのデフォルト メモリ
MEM-XCEF720-512M Cisco ME 6524 のスイッチ プロセッサ用 512 MB メモリ アップグレード オプション
MEM-XCEF720-1GB Cisco ME 6524 のスイッチ プロセッサ用 1 GB メモリ アップグレード オプション
MEM-MSFC2-512MB Cisco ME 6524 ルート プロセッサのデフォルト メモリ
MEM-MSFC3-1GB Cisco ME 6524 ルート プロセッサ用 1 GB メモリ アップグレード オプション
MEM-C6K-CPTFL512M オプションの外部コンパクト フラッシュ メモリ(512 MB)
S523IBL-12218ZU Cisco ME 6524 IOS IP BASE LAN only
S523IBK9L-12218ZU Cisco ME 6524 IOS IP BASE SSH LAN only
S523AIK9L-12218ZU Cisco IOS Advanced IP Service



サービスおよびサポート

シスコは、お客様の成功を確かなものにするため、さまざまな新しいサービス プログラムを用意しています。これらのサービスは、スタッフ、プロセス、ツール、パートナーをそれぞれに組み合わせて提供され、お客様から高い評価を受けています。ネットワークへの投資を無駄にすることなく、ネットワーク運用を最適化しネットワーク インテリジェンスの強化や事業拡張を進めていただくためにシスコのサービスを是非お役立てください。サービスについての詳細は、以下の URL を参照してください。


関連情報

Cisco ME 6524 の詳細については、http://www.cisco.com/jp/product/hs/switches/me6500/ を参照してください。

お問い合わせ先一覧はこちら
