概述

功能

Cisco 安全防火墙 1210CE、1210CP 和 1220CX 是思科防火墙系列中的一系列紧凑型网络安全设备。它们首先在 Cisco 安全防火墙危险防御 版本 7.6 和 Cisco 安全 ASA 版本 9.22.1 中受支持。

有关每个支持的版本,请参阅《Cisco Secure Firewall Threat Defense 兼容性指南》和《Cisco Secure Firewall Threat Defense 兼容性指南》,其中提供 Cisco 软件和硬件兼容性,包括操作系统和托管环境要求。

下图所示为 Cisco Secure Firewall 1210CE、1210CP 和 1220CX。

图 1. CSF1210CE, CSF1210CP, CSF1220CX

下表列出了 1210CE、1210CP 和 1220CX 的特性。

表 1. CSF-1210CE、CSF-1210CP 和 CSF-1220CX 功能

功能

CSF-1210CE

CSF-1210CP

CSF-1210CX

外形规格

紧凑型,或 1 RU 适用于机架搁板

安装

  • 桌面安装(默认)

  • 壁式安装(可订购套件)

  • 机架搁板(可订购套件)

    2 柱,带机架支架

通风

从右到左(从 I/O 端查看时)

风扇在右侧;从左侧吸入空气

系统内存

16 GB

管理端口

一个 1-Gbps 千兆以太网 RJ-45 10/100/1000 BaseT

仅限于网络管理访问;使用 RJ-45 电缆连接

控制台端口

一个思科串行端口(RJ-45 上的 RS-232)

一个 USB C 型 2.0

提供通过外部系统进行管理的访问权限

USB 端口

一个 USB Type A 3.0

用于连接外部设备(如存储设备)

网络端口

八个 1 Gbps 铜缆 RJ-45 千兆以太网端口

小型封装热插拨 (SFP)

不支持

两个 10 Gbps 光纤以太网端口

受支持的 SFP

不支持

有关受支持的1-Gbp 和 10-Gbp SFP 的列表,请参阅支持的 SFP/SFP+/QSFP+ 收发器

PoE+ 端口

不支持

4(以太网 1/5 到以太网 1/8)



支持 IEEE 802.3at。在 FTD 版本 7.6 和 ASA 版本 9.22 中,PoE 的总系统功率上限为 120 W,其中每个端口最大功率为 30 W。您可以将总功率 120W 均分到 4 个端口。

不支持

复位按钮

小型凹陷式按钮

用 Pin 按下超过 5 秒的时间;在下次重新启动后将机箱重置为默认状态。



配置变量将重置为出厂默认值,但不会清除闪光灯,也不会删除任何文件。

锁插槽

接受标准的 Kensington T 型杆锁定机构以固定机箱

电源按钮

位于后面板的左侧

电源线插槽

IEC320 C14

支持任何标准 C13 适配器电缆

交流电源

外部 +12V/66W

外部 +12V(110W 时)和 -54V(120W 时)

外部 +12V/66W

存储

480-GB M.2 NVMe

仅内部组件;不可现场更换。

您必须将机箱退回思科以更换 SSD。有关详细信息,请参阅思科退货门户

风扇

一个内部风扇

仅内部组件;不可现场更换。有关详细信息,请参阅思科退货门户

橡胶支脚

是,用于稳定性

PoE 电源
安全防火墙 1210CP 支持 PoE 并随附支持 PoE 的电源。

小心


请勿 将非 PoE 电源与 CSF-1210CP 配合使用。如果连接了电源,系统将进入故障保护模式,后面板上的 PoE LED 呈黄色闪烁,并且您会收到类似于以下内容的错误消息:


PoE 模块启动失败。这是由于 PoE 卡出现故障或松动或不受支持的电源造成的。确保连接支持的电源,排除任何电源问题。如果问题仍然存在,请联系思科支持团队。
电源在插头附近有一个标签,上面写有“POE”和“NON-POE”,以方便识别。
控制台端口
Cisco Secure Firewall 1210CE、1210CP 和 1220CX 具有两个外部控制台端口:一个思科 RJ-45 串行端口和一个 C 型 USB 串行端口。每次只能有一个串行控制台端口处于活动状态。当电缆插入 USB 控制台端口时,RJ-45 端口处于非活动状态。相反,从 USB 端口中拔出 USB 电缆时,RJ-45 端口变为活动。控制台端口没有任何硬件流控制。您可以使用 CLI 配置机箱,方法有两种:通过串行控制台端口使用终端服务器配置,或者通过计算机上的终端模拟程序。
  • RJ-45 (8P8C) 端口 - 支持 RS-232 向内部 UART 控制器发送信号。RJ-45 控制台端口不支持远程拨入调制解调器。如果必要,可以使用适配器来转换 RJ45 到 DB9 连接。

  • Type C USB 端口 - 可连接到外部计算机的 USB 端口。可以从控制台端口插入并拔下 USB 电缆,而不影响 Windows HyperTerminal 操作。我们建议使用正确端接的屏蔽式 USB 电缆。默认设置为 9600 波特。将其用于初始连接。USB 控制台端口的波特率是 1200、2400、4800、9600、19200、38400、57600 和 115200 bps。

外部闪存
机箱包含标准 USB A 型端口,您可以通过其连接外部设备。此 USB 端口可提供 5 伏输出功率,最大电流 1A(5 瓦 USB 电源单位)。
  • 外部 USB 驱动器(可选)- 可以使用外部 USB A 型端口连接数据存储设备。外部 USB 驱动器标识符为 disk1。当机箱启动时,所连接的 USB 驱动器将作为 disk1 安装并可供您使用。此外,可用于 disk0 的文件系统命令也适用于 disk1,包括 copyformatdeletemkdirpwdcd 等。

  • FAT-32 文件系统 - 对于外部 USB 驱动器, Cisco Secure Firewall 1210 CE、1210CP 和 1220 CX,仅支持 FAT-32 格式的文件系统。如果您插入非 FAT-32 格式的外部 USB 驱动器,则系统安装过程失败,您会收到一条错误消息。您可以输入命令 format disk1: ,将分区格式化为 FAT-32,并再次将分区安装至 disk1;但是,数据可能丢失。

装箱清单

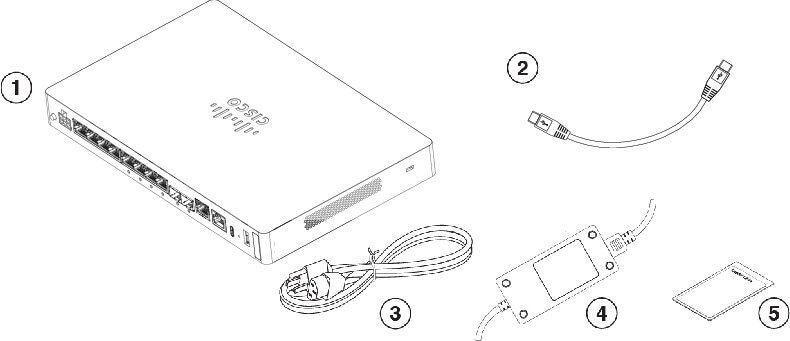

下图所示为 Cisco Secure Firewall 1210CE、1210CP 和 1220CX的装箱清单。请注意,装箱清单可能有所变动,实际配件的数量可能多于或少于装箱清单上所列的内容。

图 2. Cisco Secure Firewall CSF-1210CE、CSF-1210CP 和 CSF-1220CX 装箱清单

1

机箱

2

USB 控制台线缆(Type C)

PID:CAB-CONS-USB-C

可选:如果订购,则包含在包装中

3

电源线

有关批准的电源线列表,请参阅电源线规格

4

电源

5

Cisco Secure Firewall 1210/1220

本文档包含硬件安装指南、监管和安全信息指南以及保修和许可信息的链接。它还包含指向数字文档门户的二维码和 URL。该门户包含指向“产品信息”页面、“硬件安装指南”、“法规和安全信息指南”、“快速入门指南”和"零接触调配"的链接。

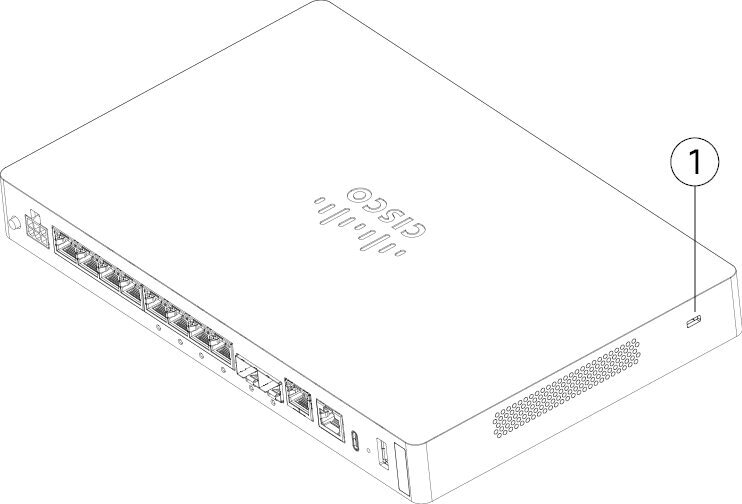

Kensington 安全锁、序列号和数字文档门户二维码位置

面向前面板 (非 I/O侧),Kensington 锁位于机箱左侧。接受标准的 Kensington T 型杆锁定机构以固定机箱。

下图显示了位置。

图 3. 机箱左侧的 Kensington 锁

1

机箱左侧的 Kensington 锁(面向前面板,非 I/O 侧)

机箱底部的合规性标签包含机箱序列号、合规性标记和指向入门指南、合规性指南、零接触调配指南和硬件安装指南的数字文档门户二维码。

下图显示了机箱底部的合规性标签示例。

图 4. 机箱上的合规性标签

1

机箱型号

2

数字文档门户二维码

3

机箱序列号

前面板

下图显示了 Cisco Secure Firewall 1210CE、1210CP 和 1220CX 紧凑型设备的前面板。请注意,前面板上没有连接器或 LED。

图 5. Cisco Secure Firewall CSF-1210CE、CSF-1210CP 和 CSF-1220CX 前面板

后面板

下图显示了 Cisco Secure Firewall 1210CE、1210CP 和1220CX 紧凑型设备的后面板。有关 LED 的说明,请参阅后面板 LED

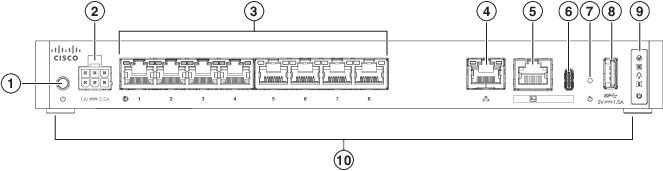

下图显示了 Cisco Secure Firewall 1210CE 的后面板。

图 6. CSF-1210CE 后面板

1

电源按钮

电源按钮是双位置开关。开关伸出时,表示处于“关闭”状态;推入开关时,表示“开启”状态。

2

电源线插槽

3

以太网端口 1-8

1G/100M/10M 自动双工自动 MDI-X Base-T 接口

4

管理端口

5

控制台端口 (RJ-45)

6

串行控制台 USB C 型端口

7

复位按钮

8

USB A 型端口

9

状态LED

10

橡胶支脚

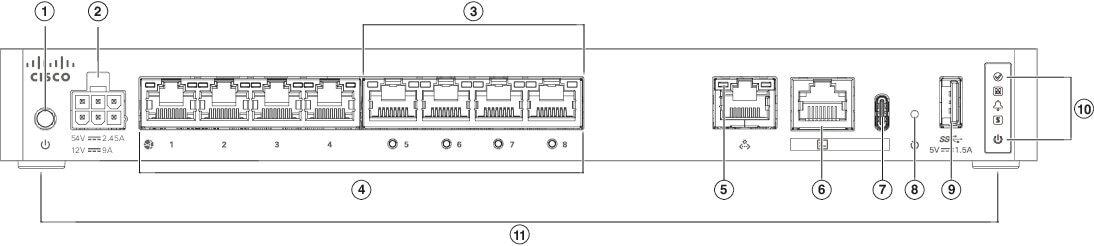

下图显示了 Cisco Secure Firewall CSF-1210CP 的后面板。有关 LED 的说明,请参阅后面板 LED

图 7. CSF-1210CP 后面板

1

电源按钮

电源按钮是双位置开关。开关伸出时,表示处于“关闭”状态;推入开关时,表示“开启”状态。

2

电源线插槽

3

PoE 以太网端口 5-8

4

以太网端口 1-8

1G/100M/10M 自动双工自动 MDI-X Base-T 接口

5

管理端口

6

控制台端口 (RJ-45)

7

串行控制台 USB C 型端口

8

复位按钮

9

USB A 型端口

10

状态LED

11

橡胶支脚

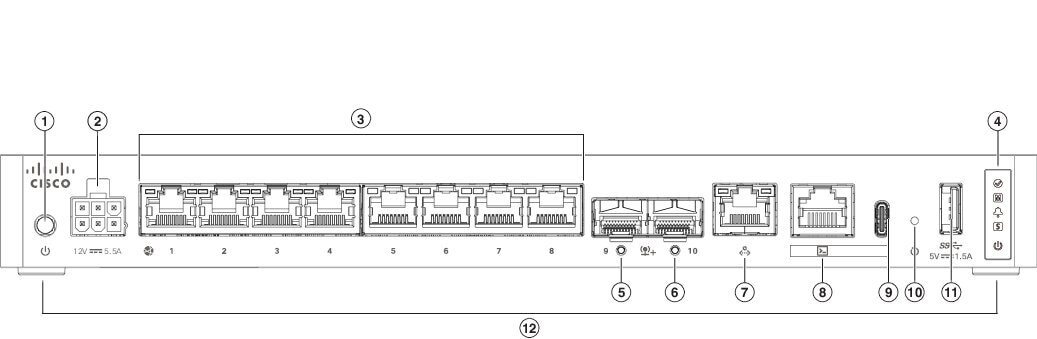

下图显示了 Cisco Secure Firewall 1220CX 的后面板。有关 LED 的说明,请参阅后面板 LED

图 8. CSF-1220CX 后面板

1

电源按钮

电源按钮是双位置开关。开关伸出时,表示处于“关闭”状态;推入开关时,表示“开启”状态。

2

电源线插槽

3

以太网端口 1-8

1G/100M/10M 自动双工自动 MDI-X Base-T 接口

4

橡胶支脚

5

带 SFP 接口的以太网端口 9

支持 1 Gbps/10 Gbps SFP

6

带 SFP 接口的以太网端口 10

支持 1 Gbps/10 Gbps SFP

7

管理端口

8

控制台端口 (RJ-45)

9

串行控制台 USB C 型端口

10

复位按钮

11

USB A 型端口

12

状态LED

后面板 LED

LED 位于 Secure Firewall 1210C、1210CP 和 1220CX 的后面板上。

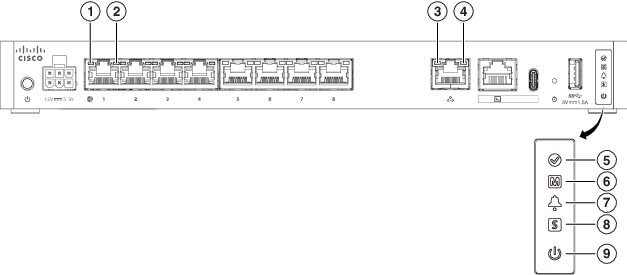

下图显示了 Secure Firewall 1210C 后面板上的 LED 并描述了它们的状态。

图 9. CSF-1210C 后面板 LED

1

网络

网络端口的状态:

链路状态 (L):

  • 熄灭 - 无链路或端口未使用。

  • 绿色光 - 链路已建立。

  • 绿色光,闪烁 - 链路活动。

2

网络

网络端口的状态:

连接速度状态 (S):

  • 绿色光,闪烁 - 每三秒闪烁一次 = 10 Mbps。

  • 绿色光,闪烁 - 两次快速闪烁 = 100 Mbps。

  • 绿色光,闪烁 - 三次快速闪烁 = 1000 Mbps。

3

管理

管理端口状态:

链路状态 (L):

  • 熄灭 - 无链路或端口未使用。

  • 绿色光 - 链路已建立。

  • 绿色光,闪烁 - 链路活动。

4

管理

管理端口状态:

连接速度状态 (S):

  • 绿色光,闪烁 - 每三秒闪烁一次 = 10 Mbps。

  • 绿色光,闪烁 - 两次快速闪烁 = 100 Mbps。

  • 绿色光,闪烁 - 三次快速闪烁 = 1000 Mbps。

5

活动

故障切换对的状态:

  • 熄灭 - 故障转移不可用。

  • 绿色光 - 故障转移对运行正常。除机箱处于高可用性对之外,LED 始终呈绿色光。

  • 琥珀色光 - 当机箱处于高可用性对时,备用设备的 LED 呈琥珀色光。

6

托管状态

  • 绿色缓慢闪烁(5 秒两次)- 已连接云。

  • 绿色和琥珀色闪烁 - 云连接失败。

  • 绿色 - 云已断开连接。


安全云控制 (SCC) LED 模式适用于零接触调配 (ZTP)。有关更多详细信息,请参阅 使用思科安全云控制的 Cisco Secure Firewall Threat Defense 轻松部署指南

7

报警状态

  • 熄灭 - 无警报。

  • 琥珀色 - 环境错误。

  • 绿色 - 状态正常。

8

系统状态

系统运行状态:

  • 熄灭 - 系统尚未启动。

  • 绿色快速闪烁 - 系统正在启动。

  • 绿色 - 正常的系统功能。

  • 琥珀色光 - 严重警报,指示以下一种或多种状况:

    • 硬件或软件组件出现重大故障。

    • 过热情况。

    • 电源电压超出容许范围。

9

电源

电源状态:

  • 熄灭 - 电源关闭。

  • 绿色光 - 电源开启。

  • 绿色闪烁 - 系统处于正常关机过程中。

  • 琥珀色 - 系统电源已打开、system firware 正在更新(最多需要 3 分钟)或存在电源故障。

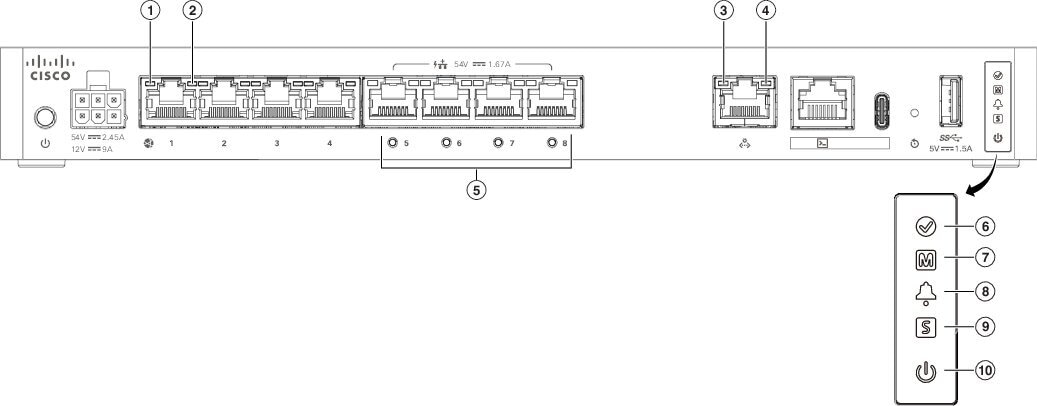

下图显示了 Cisco Secure Firewall 1210CP 后面板上的 LED 并描述了它们的状态。

图 10. CSF-1210CP 后面板 LED

1

网络

网络端口的状态:

链路状态 (L):

  • 熄灭 - 无链路或端口未使用。

  • 绿色光 - 链路已建立。

  • 绿色光,闪烁 - 链路活动。

2

网络

网络端口的状态:

连接速度状态 (S):

  • 绿色光,闪烁 - 每三秒闪烁一次 = 10 Mbps。

  • 绿色光,闪烁 - 两次快速闪烁 = 100 Mbps。

  • 绿色光,闪烁 - 三次快速闪烁 = 1000 Mbps。

3

管理

管理端口状态:

链路状态 (L):

  • 熄灭 - 无链路或端口未使用。

  • 绿色光 - 链路已建立。

  • 绿色光,闪烁 - 链路活动。

4

管理

管理端口状态:

连接速度状态 (S):

  • 绿色光,闪烁 - 每三秒闪烁一次 = 10 Mbps。

  • 绿色光,闪烁 - 两次快速闪烁 = 100 Mbps。

  • 绿色光,闪烁 - 三次快速闪烁 = 1000 Mbps。

5

PoE

PoE 端口的状态:

  • 熄灭 - 无警报。

  • 琥珀色 - 受电设备处于拒绝供电状态。

  • 琥珀色闪烁 - 如果机箱连接到不兼容的电源,则所有 4 个端口的 LED 都闪烁,以表明设备已进入故障-安全模式。

6

活动

故障切换对的状态:

  • 熄灭 - 故障转移不可用。

  • 绿色光 - 故障转移对运行正常。除机箱处于高可用性对之外,LED 始终呈绿色光。

  • 琥珀色光 - 当机箱处于高可用性对时,备用设备的 LED 呈琥珀色光。

7

托管状态

  • 绿色缓慢闪烁(5 秒两次)- 已连接云。

  • 绿色和琥珀色闪烁 - 云连接失败。

  • 绿色 - 云已断开连接。


SCC LED 模式适用于 ZTP。有关更多详细信息,请参阅 使用思科安全云控制的 Cisco Secure Firewall Threat Defense 轻松部署指南

8

报警状态

  • 熄灭 - 无警报。

  • 琥珀色 - 环境错误。

  • 绿色 - 状态正常。

9

状态

系统运行状态:

  • 熄灭 - 系统尚未启动。

  • 绿色快速闪烁 - 系统正在启动。

  • 绿色 - 正常的系统功能。

  • 琥珀色光 - 严重警报,指示以下一种或多种状况:

    • 硬件或软件组件出现重大故障。

    • 过热情况。

    • 电源电压超出容许范围。

10

电源

电源状态:

  • 熄灭 - 电源关闭。

  • 绿色光 - 电源开启。

  • 绿色闪烁 - 系统处于正常关机过程中。

  • 琥珀色 - 系统电源已打开、system fireware 正在更新(最多需要 3 分钟)或存在电源故障。

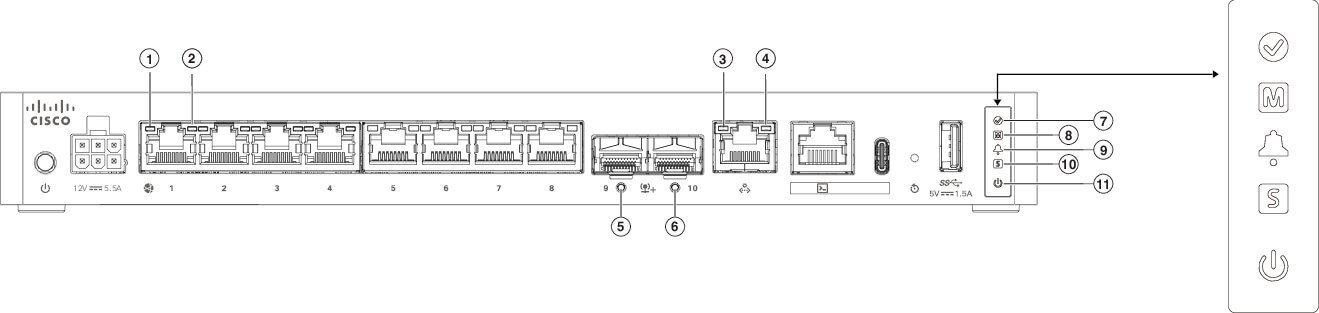

下图显示了 Secure Firewall 1220CX 后面板上的 LED 并描述了它们的状态。

图 11. CSF-1220CX 后面板 LED

1

网络

网络端口的状态:

链路状态 (L):

  • 熄灭 - 无链路或端口未使用。

  • 绿色光 - 链路已建立。

  • 绿色光,闪烁 - 链路活动。

2

网络

网络端口的状态:

连接速度状态 (S):

  • 绿色光,闪烁 - 每三秒闪烁一次 = 10 Mbps。

  • 绿色光,闪烁 - 两次快速闪烁 = 100 Mbps。

  • 绿色光,闪烁 - 三次快速闪烁 = 1000 Mbps。

3

管理

管理端口状态:

链路状态 (L):

  • 熄灭 - 无链路或端口未使用。

  • 绿色光 - 链路已建立。

  • 绿色光,闪烁 - 链路活动。

4

管理

管理端口状态:

连接速度状态 (S):

  • 绿色光,闪烁 - 每三秒闪烁一次 = 10 Mbps。

  • 绿色光,闪烁 - 两次快速闪烁 = 100 Mbps。

  • 绿色光,闪烁 - 三次快速闪烁 = 1000 Mbps。

5

SFP

SFP 的状态:

  • 熄灭 - 未插入 SFP 或没有激光。

  • 绿色光 - 链路已建立。

  • 绿色光,闪烁 - 链路活动。

  • 琥珀色 - 无链路或网络故障。

6

SFP

SFP 的状态:

  • 熄灭 - 未插入 SFP 或没有激光。

  • 绿色光 - 链路已建立。

  • 绿色光,闪烁 - 链路活动。

  • 琥珀色 - 无链路或网络故障。

7

活动

故障切换对的状态:

  • 熄灭 - 故障转移对处于备用模式。

  • 绿色光 - 故障转移对处于活动模式并运行正常。

8

托管状态

  • 绿色缓慢闪烁(5 秒两次)- 已连接云。

  • 绿色和琥珀色闪烁 - 云连接失败。

  • 绿色 - 云已断开连接。


SCC LED 模式适用于 ZTP。有关更多详细信息,请参阅 使用思科安全云控制的 Cisco Secure Firewall Threat Defense 轻松部署指南

9

报警状态

  • 熄灭 - 无警报。

  • 琥珀色 - 电源、风扇或 PoE 故障。

10

状态

系统运行状态:

  • 熄灭 - 系统已关闭。

  • 绿色光闪烁 - 系统正在启动。

  • 绿色光 - 正常的系统功能。

  • 琥珀色 - 系统手册问题。

  • 琥珀色闪烁 - 警报或安全簿失败。

    • 硬件或软件组件出现重大故障。

    • 过热情况。

    • 电源电压超出容许范围。

11

电源

电源状态:

  • 熄灭 - 电源关闭。

  • 绿色光 - 电源开启。

  • 绿色闪烁 - 系统处于正常关机过程中。

  • 琥珀色 - 系统电源已打开、system firware 正在更新(最多需要 3 分钟)或存在电源故障。

硬件规格

下表包含 Secure Firewall 1210CE、1210CP 和 1220CX 的硬件规格。

表 2. CSF-1210CE、CSF-1210CP 和 CSF-1220CX 硬件规格

规格

CSF-1210CE

CSF-

1210CP

CSF-1210CX

机箱尺寸 (H x W x D)

1.17 x 10.8 x 6.8 英寸

2.819 x 27.432 x 17.272 厘米



不包括橡胶支脚

机箱重量

3.04 磅(1.4 千克)

3.17 磅(1.44 千克)

3.09 磅(1.40 千克)

机架搁板尺寸(高 x 宽 x 深)

1.7 x 17.3 x 15.7 英寸

4.318 x 43.942 x 39.878 厘米

系统电源

40 W 最大功率

32 W 典型功率

温度

工作温度:0°C 至 40°C(32°F 至 104°F)

在海拔 6000 英尺(1828.8 米)以上,每升高 1000 英尺(1828.8米)降低最高工作温度 2.7°F (1.5°C)。

非工作:-13 至 158°F(-25 至 70°C)

非工作:最大海拔 15000 英尺(4570 米)

湿度

工作:5% 至 85%(非冷凝)

非工作:5% 至 95%(非冷凝)

海拔

工作:0 至 10000 英尺(3048 米)

非工作:0 至 4570 米(15,000 英尺)

噪声

27°C/80.6°F 时为 23.5 dBA

在最大风扇速度下为 42.7 dBA

支持的 SFP/SFP+/QSFP+ 收发器

SFP/SFP+/QSFP+ 收发器是双向设备,在同一物理包中同时具备发射器和接收器。它使用热插拔光纤或电子(铜缆)接口,插接到固定端口和网络模块端口的 SFP/SFP+/QSFP+ 端口中,用于提供以太网连接。

1- Gbps 和 10-Gbps 收发器受支持以下型号、软件版本和网络模块的固定端口:

  • CSF1210CE, CSF1210CP, CSF1220CX

  • 威胁防御版本 7.6 和 ASA 版本 9.22.1。

https://www.cisco.com/c/en/us/products/collateral/interfaces-modules/gigabit-ethernet-gbic-sfp-modules/datasheet-c78-366584.html适用于千兆以太网应用的思科 SFP 模块产品手册

下图显示了收发器的组件。

图 12. SFP 收发器

1

防尘塞

2

保释扣

3

接收光孔

4

传输光孔

安全警告

请注意以下警告:


警告


声明 1055: 1/1M 类激光

激光辐射,勿使用光学仪器直接观看,1类或1M激光产品。



警告


声明 1056: 无端接的光纤电缆

无端接光纤电缆的末端或连接器可能会发出不可见的激光辐射。请勿通过光学仪器直接观看。使用某些光学仪器(例如,头戴式放大镜、普通放大镜和显微镜)在 100 毫米的距离内观看激光输出可能会对眼睛造成伤害。



警告


声明 1057: 辐射暴露危险

使用非指定的控制、调整或执行程序会导致辐射暴露危险。



警告


插入收发器时,请采用适当的 ESD 程序。避免接触后面的触点,并且避免触点和端口沾染灰尘和污垢。将未使用的收发器保存在运送时使用的 ESD 包装内。



小心


虽然允许使用非思科 SFP,但我们不建议使用,因为这些 SFP 未经思科测试和验证。对于因使用未经测试的第三方 SFP 收发器导致的任何互操作性问题,思科 TAC 可能会拒绝提供支持。


下表列出了固定端口支持的 1 Gbps 收发器(管理端口不支持)。

表 3. 支持的 1-Gb SFP 收发器

光纤类型

PID

中等

工作波长 (nm)

最大工作距离

1000Base-T

GLC-T

Cat 5e 类

328 英尺(100 米)

1000Base-T

GLC-TE

Cat 5e 类

328 英尺(100 米)

多模

GLC-SX-MMD

多模

850

550 米(1804 英尺)1

单一模式

GLC-LH-SMD

单模

1310

32,821 英尺(10 千米)

SM 扩展

GLC-EX-SMD

单模

1310

131, 234 英尺(40 千米)

SM

GLC-ZX-SMD

单模

1550

70 千米(229,659 英尺)2

1 工作距离可能有所不同,具体取决于光纤等级和纤芯尺寸。
2 工作距离可能有所不同,具体取决于光纤等级和纤芯尺寸。

下表列出了固定端口支持的收发器(管理端口不支持)。

表 4. 支持的 10-Gb SFP 收发器

光纤类型

PID

中等

工作波长 (nm)

最大工作距离

10G-SR

SFP-10G-SR

多模

850

300 米(984 英尺)3

10G-SR

SFP-10G-SR-S

多模

1310

984 英尺(300 米)

10G-LR

SFP-10G-LR

单模

1310

32,821 英尺(10 千米)

10G-LR

SFP-10G-LR-S

单模

850

32,821 英尺(10 千米)

10G-ER

SFP-10G-ER

单模

850

131,234 英尺(40 千米)

10G-ER

SFP-10G-ER-S

单模

1310

131,234 英尺(40 千米)

10G-ZR

SFP-10G-ZR

单模

1550

131,234 英尺(40 千米)

10G-ZR

SFP-10G-ZR-S 单模

1550

262,467 英尺(80 千米)

10G DAC 铜缆

SFP-H10GB-CUxM

长度 1、1.5、2、2.5、3、4、5 米

Twinax 电缆,被动

10G DAC CU 主用

SFP-H10GB-ACUxM

长度 7、10 米

Twinax 电缆组件,有源

10G AOC

SFP-10G-AOCxM

长度 1、2、3、5、7、10 米

有源光缆

3 工作距离可能有所不同,具体取决于光纤等级和纤芯尺寸。

产品 ID 编号

下表列出了与 1210CE、1210CP 和 1220CX 紧凑型设备关联的可现场更换的 PID。备用组件可以从设备中单独订购。如果任何内部组件出现故障,您必须获得整个机箱的退货授权 (RMA)。有关详细信息,请参阅思科退货门户



查阅 Cisco Secure Firewall 威胁防御命令参考思科 ASA 系列命令参考中的 显示清单 命令以显示适用于您的 Cisco Secure Firewall 1210CE、1210CP 和 1220CX 的 PID 列表。


表 5. CSF-1210CE、CSF-1210CP 和 CSF-1220CX 功能

PID

说明

CSF1210CE-ASA-K9

Cisco Secure Firewall 1210CE ASA 紧凑型桌面设备

CSF1210CP-ASA-K9

Cisco Secure Firewall 1210CP ASA 紧凑型桌面设备

CSF1220CX-ASA-K9

Cisco Secure Firewall 1220CX ASA 紧凑型桌面设备

CSF1210CE-TD-K9

Cisco Secure Firewall 1210CE NGFW 紧凑型桌面设备

CSF1210CP-TD-K9

Cisco Secure Firewall CSF-1210CP PoE NGFW 紧凑型桌面设备

CSF1220CX-TD-K9

Cisco Secure Firewall CSF-1220CX NGFW 紧凑型桌面设备

CSF1200C-PWR-AC

Cisco Secure Firewall 1210CE 和 220CX 66-W 交流 (12V) 电源

CSF1200C-PWR-AC=

Cisco Secure Firewall 1210CE/1220CX 66-W 交流 (12V) 电源(备件)

CSF1200CP-PWR-AC

Cisco Secure Firewall 1210CP 230-W 交流电源(110 W 12 V 和 120 W -53.5 V)

CSF1200CP-PWR-AC=

Cisco Secure Firewall 1210CP 230-W 交流电源(110 W 12 V 和 120 W 的 -53.5 V)(备件)

CSF1200C-RACK-MNT=

Cisco Secure Firewall 1210CE、1210CP、1220CX 机架安装套件(备件)

CSF1200C-WALL-MNT=

Cisco Secure Firewall 1210CE、1210CP、1220CX 壁装套件(备件)

电源线规格

标准电源线或跳线电源线都可用于连接安全设备。提供用于机架中的跳线电源线(作为标准电源线的可选替代电源线)。

如果您不订购系统的选配电源线,则要负责为本产品选择适合的电源线。使用与本产品不兼容的电源线可能会造成电气安全隐患。阿根廷、巴西和日本的订单必须随系统同时订购适合的电源线。



仅支持随机箱提供的经批准的电源线或跳线电源线。


设备支持以下电源线。

图 13. 阿根廷 (CAB-ACR)

1

插头:VA2073

2

电源线额定值:10A,250V

3

连接器:V1625

电线长度:2.5 m
图 14. 澳大利亚/新西兰 (CAB-ACA)

1

插头:AU10LS3

2

电源线额定值:10A,250V

3

连接器:V1625

电线长度:2.5 m
图 15. 巴西 (CAB-C13-ACB)

1

插头:NBR 14136

2

电源线额定值:10A,250V

3

连接器:EL 701B (EN 60320/C13)

电线长度:2.1 m
图 16. 中国 (CAB-ACC)

1

插头:V3203C

2

电源线额定值:10A,250V

3

连接器:V1625

电线长度:2.5 m
图 17. 欧洲 (CAB-ACE)

1

插头:M2511

2

电源线额定值:16A,250V

3

连接器:V1625

电线长度:1.5 m
图 18. 印度 (CAB-IND-10A)

1

插头:IA16A3-C

2

电源线额定值:16A,250V

3

连接器:V1625BS-E

-
图 19. 意大利 (CAB-ACI)

1

插头:IT10S3

2

电源线额定值:10A,250V

3

连接器:V1625

电线长度:2.5 m
图 20. 日本 (CAB-C13-C14-2M-JP) PSE 标志

1

IEC 60320-2-2/E

2

电源线额定值:10A,250V

3

连接器:IEC 60320/C13

电线长度:2 米

图 21. 日本 (CAB-JPN-3PIN)

1

插头:M744

2

电源线额定值:12A,125V

3

连接器:V1625

图 22. 韩国 (CAB-AC-C13-KOR)

1

插头:M2511

2

电源线额定值:10A,250V

3

连接器:V1625

图 23. 北美 (CAB-AC)

1

插头:PS204

2

电源线额定值:10A,250V

3

连接器:V1625

图 24. 跳线 (CAB-C13-C14-2M)

1

IEC 60320/C14G

2

电源线额定值:10A,250V

3

连接器:IEC 60320/C13

电线长度:2.5 米

图 25. 南非 (AIR-PWR-CORD-SA)

1

插头:SA16A

2

电源线额定值:10A,250V

3

连接器:V1625

图 26. 瑞士 (CAB-ACS)

1

插头:SW10ZS3

2

电源线额定值:10A,250V

3

连接器:V1625

图 27. 中国台湾 (CAB-ACTW)

1

插头:EL 302 (CNS10917)

2

电源线额定值:10A,125V

3

连接器:EL 701 (EN 60320/C13)

-
图 28. 英国 (CAB-ACU)

1

插头:3P BS 1363

2

电源线额定值:10A,250V

3

连接器:IEC 60320/C13
